Что называется защитным заземлением
Устройств защитного заземления выполняется путем преднамеренного электрического соединения с землей металлических частей, к которым не подведен электрический ток и которые могут неожиданно оказаться под напряжением.
Главной функцией защитного заземления считается надежная защита людей от поражения током в случае соприкосновения с металлическими нетоковедущими частями, которые оказываются под напряжением по разным причинам, в основном, из-за повреждения изоляции.
Защитное заземление не следует путать с , рабочим и повторным заземлением, нулевым защитным проводником. Его действие в первую очередь направлено на снижение до безопасного значения напряжений шага и прикосновения, образующихся при замыкании на корпус. Это достигается снижением потенциала заземленного оборудования за счет уменьшения сопротивления заземляющего устройства. Одновременно выравниваются потенциалы основания, где находится человек и самого заземленного оборудования.
Защитное заземление используется в следующих областях:
- В , напряжением до 1 кВ с .
- В однофазных двухпроводных сетях переменного тока, изолированных от земли, с напряжением до 1 кВ.
- В двухпроводных сетях постоянного тока, в которых изолирована средняя точка обмоток источника тока.
- В сетях переменного и постоянного тока с любыми режимами обмоток источника тока при напряжении более 1 кВ.
Непосредственное соприкосновение с землей или ее эквивалентом осуществляется с помощью заземлителей. Они разделяются на два основных типа:
- Искусственные заземлители. Применяются только в целях заземления. Они изготавливаются из различных стальных конструкций и не должны окрашиваться. Для защиты от коррозии может использоваться оцинкованное покрытие, увеличенное количество заземлителей, специальная электрическая защита. В некоторых случаях в качестве заземлителя может использоваться электропроводящий бетон.
- Естественные заземлители. С этой целью используются электропроводящие части сетей и коммуникаций в зданиях и сооружениях, находящиеся в соприкосновении с землей. Заземление электроустановок рекомендуется выполнять в первую очередь из естественных заземлителей. Следует использовать трубы водопровода и системы отопления, конструкции зданий и сооружений из металла и железобетона, рельсовые пути, свинцовые оболочки кабелей и т.д. Нельзя использовать трубопроводы, по которым подаются горючие жидкости, газы или смеси.
Установка и снятие переносного заземления
При ознакомлении с порядком наложения и снятия заземлений на подлежащих ремонту цепях важно обратить внимание на следующие моменты:
- Установка переносных заземлений на токоведущие части производится непосредственно после того, как они проверены на отсутствие опасного напряжения.
- ПЗ сначала одним концом присоединяются к заземляющему устройству и только после этого их ответные части фиксируются на токоведущих шинах самонесущего изолированного провода СИП.
- Перед этим рекомендуется повторно убедиться в отсутствии напряжения, проверяемого специальным индикатором.
- Снимается такое заземление в строго обратной последовательности.
- Сначала необходимо отсоединить струбцины с токоведущих частей, а затем можно ослабить и снять ответные концы с самого устройства заземления.
- Помимо соблюдения правила, касающегося того, в какой в последовательности выполнять установку ПЗ, следует помнить, что производить это действие допускается только в диэлектрических перчатках.
Установка ПЗ на шины трансформатора с помощью изолирующей штанги
Зажимы переносных заземлений закрепляются посредством той же штанги, а при ее отсутствии – вручную (в надетых на руки диэлектрических перчатках). Согласно требованиям ПУЭ использование для ПЗ проводников и шин, не предназначенных для этих целей, не допускается. Принятый порядок установки заземления строго регламентирован и никогда не должен нарушаться. Всякое отклонение от него может привести к поражению работающих на линии людей высоким потенциалом.
Конструкция заземления
Рабочее заземление представляет собой вбитые в землю железные штыри, играющие роль проводников, на глубину около 2-3 метров.
Такие металлические прутья соединяют заземлительные клеммы электрооборудования с шиной заземления, тем самым образуя металлосвязь.
Металлосвязь есть в каждом жилом доме. Это сварная железная конструкция, которая соединяет друг с другом верхние концы заземлителей. Её заводят к вводному щитку дома для дальнейшей разводки по квартирам.
В качестве заземляющего проводника используют шину или провод с сечением не менее 4 кв. мм, окрашенные в жёлтые и зелёные полосы. Кабель в основном используют для переноса функционального заземления от шины к шине.
В целях безопасности проводится периодическая проверка электронного сопротивления металлической связи заземления. Оно измеряется от клеммы заземления электроустановки до наиболее удалённого от неё наземного контура заземления. Показатель сопротивления в любой части рабочего заземления не должен превышать 0,1 Ом.
Назначение и устройство защитного заземления
Устанавливается такой тип заземляющего устройства для защиты человека от поражения электрическим током при замыкании электрической цепи вследствие различных причин. Самая распространенная причина поражения током — короткое замыкание фазы на нетоковедущие элементы электроустановки.
Функциональный тип применяется чаще для защиты производственных объектов. Посредством рабочих заземляющих устройств реализуется надежная эксплуатация оборудования электроустановки. Эффективность как рабочего, так и защитного устройства напрямую зависит от правильного выбора конфигурации заземляющих элементов и четкого производства электромонтажа.
Основным элементом системы выступает контур заземления. Он состоит из металлических заземлителей (электродов). Функциональность всей системы зависит от возможности этих заземлителей рассеивать ток. Монтировать заземляющие элементы необходимо с учетом множества факторов, напрямую влияющих на основной показатель эффективности заземлителей, — значение их сопротивления.
Монтаж устройства защитного заземления востребован практически повсеместно.
Принцип защитного заземления
Защитное заземление – это комплекс мер, которые направлены на защиту оборудования и людей, которые с ним работают. Используется для устранения электромагнитных помех, возникающих из-за работающего рядом устройства, а также для нейтрализации помех при коммутации в цепи питания.
Защита от попадания молнии
Схема защиты дома от молний
Воздушная среда – это участок с большим сопротивлением, но разряд имеет мощность, превосходящую данное сопротивление, поэтому пробивает его. По пути следования из верхних слоев атмосферы к земле молния выбирает участки с наименьшим сопротивлением – мокрые участки, стены, деревья и капли воды. Этим объясняется тот факт, что разряды часто попадают в дерево – оно имеет сопротивление меньше, чем воздух вокруг. При попадании в здание ток также проходит по участкам с наименьшим сопротивлением – это металлические трубы, электрические приборы или их металлические детали, влажные стены. Если устройство не имеет заземления, прикосновение к нему в момент прохождения заряда может быть смертельным.
При установке молниеотвода на крыше заряд попадает в него, а далее движется в землю и нейтрализуется
Важно, чтобы токи не распространялись внутрь объекта, поэтому материалы, которые используются для обустройства заземления, имеют низкое сопротивление. По правилам оно не должно превышать показатель в 4 Ом
Сам молниеотвод должен быть соединен с электродами в грунте.
Защита от импульсного перенапряжения
Устройства защиты от импульсных перенапряжений
Электронное оборудование чувствительно к скачкам напряжения или работающим в их радиусе мощным электрическим установкам. Повредить электронику может внезапно возникший разряд молнии вблизи.
В качестве примера: во время грозы может возникнуть избыточный заряд в медном кабеле, которыми соединены дома и по которым проходит ток. Заряд при увеличении его размера способен разрушить кабель. В этом случае на линии питания ставится УЗИП – устройство защиты от импульсного перенапряжения, чтобы избыток заряда стравливался в грунт.
Защита людей
Корпуса приборов, все металлические элементы способны проводить ток. Если коснуться незаземленного прибора, в котором накопилось статическое электричество, можно получить сильный удар. Это отразится прежде всего на сердечно-сосудистой и нервной системе. Снизить удар помогает резиновая обувь, прорезиненные перчатки, абсолютно сухое помещение, но люди редко ходят по квартире или офису в резиновых сапогах. Подключение третьего провода к корпусу приборов, а затем соединение его с электродами позволяет утилизировать в грунт лишний ток.
В старых частных и многоквартирных домах заземляющие мероприятия не проводились, поэтому все электрические приборы представляют потенциальную опасность для людей.
Ошибки при монтаже заземления
Сам способ заземления достаточно прост и описан в соответствующем стандарте – там подбирается по мощности приборов толщина проводника, по условиям – глубина, на которую он закладывается в землю и как соединяется с ней. Имеет смысл рассмотреть именно ошибки подключения:
- Монтаж заземляющего провода в приборе до штепселя вилки. Эта ошибка приводится первой, поскольку она самая опасная. Многие путают, что называется защитным заземлением электроустановки и подключением к корпусу, и пытаются реализовать схему заземления непосредственно в корпусе установки. Теоретически, если нейтраль заземлена, к ней подводится заземление корпуса, всё вроде должно работать. Но если подумать, вилку можно воткнуть в розетку двумя способами. В первом всё отлично, во втором на корпус приходит фаза из розетки! И сразу же создаётся опасная ситуация.
- Прямой выход рабочего нулевого провода в заземление через УЗО. Приведёт к постоянному срабатыванию УЗО.
- Установка на заземляющий провод предохранителя, автомата или плавкой вставки. При срабатывании заземления на предохранитель приходит большой ток. При этом он сразу же плавится, и заземление перестаёт функционировать полностью – на корпусе прибора остаётся полная , УЗО на это не среагирует, создаётся опасная ситуация.
О том, как сделать защитное заземление в частном доме и на даче, можно посмотреть на видео:
Заземление электроустановок делится на два основных вида — функциональное рабочее и защитное. В некоторых источниках встречаются и дополнительные виды заземлений, такие как измерительное, контрольное, инструментальное и радио.
Защитное заземление
Дополнительная информация: Функцию заземлителя в этом случае могут выполнять и естественные ЗУ, под которыми понимаются уже проложенные в земле элементы строительных конструкций и коммуникаций.

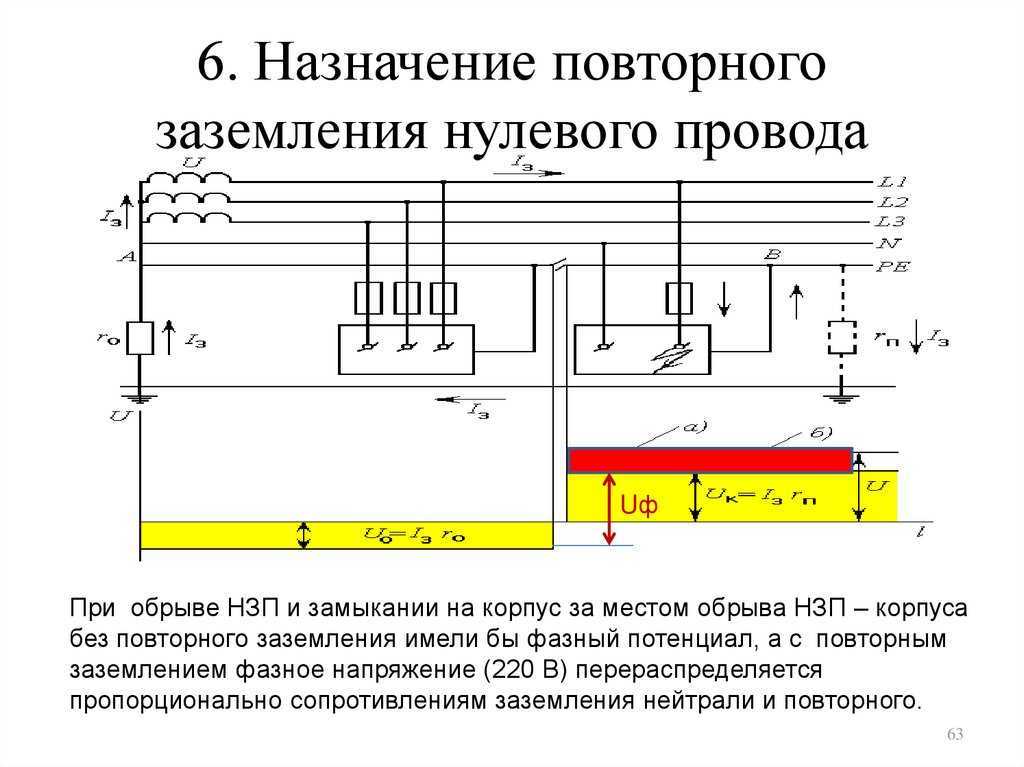

Схема сети с заземленной нейтралью и защитным заземлением потребителя электроэнергии.
С помощью искусственных и естественных заземляющих конструкций удается предотвратить поражение человека током в ситуациях, когда корпус оборудования или бытового прибора случайно оказывается под напряжением. В этом случае срабатывает принцип шунтирования аварийной цепи более низким сопротивлением, по которому опасный ток «уходит» в землю.
Согласно этому рисунку через тело прикоснувшегося к корпусу человека протекает лишь малая доля общего тока, а большая его часть «стекает» в грунт через параллельную цепь.
Рабочее и защитное заземление: определение и разница
У заземления в качестве способа обеспечить защиту приборам и людям имеется две разновидности: рабочее и защитное.
Схема защитного заземления
Представителем отдельной группы можно назвать молниезащиту. Не рекомендуется использовать так называемое общее заземление. В этом случае электричество пройдёт через дом, когда молния с ним столкнётся. Ведь дополнительные препятствия будут отсутствовать.
Защитное и рабочее заземление больше всего отличаются друг от друга в том, что защитное предполагает создание соединений с землёй и дополнительными элементами заранее, преднамеренно
В данном случае речь идёт о единственной важной функции – защите человека от поражений со стороны электрического тока
Рабочее заземление основано на использовании другого принципа. Соединение с землёй устанавливается не для целого прибора, но для отдельных элементов. Например, для обмотки. То есть, организуется соединение одновременно для нескольких точек. Это помогает определиться с назначением заземления рабочего типа. Оно становится своеобразной гарантией того, что оборудование будет стабильно, безопасно работать
Это особенно важно для точных приборов, показания которых становятся важными при критических обстоятельствах
Выбор подходящего вида защиты – ответственный вопрос. Ведь требуется учитывать такие важные параметры, как:
- Особенности строений с конструктивной точки зрения.
- Применяемые приборы и их характеристики.
- Особенности самой электрической сети, и так далее.
Для большинства случаев оказывается достаточно заземления с использованием евророзетки. Один кабель у этого приспособления просто соединяется с землёй. Но возможность использования рабочей разновидности защиты тоже стоит предусмотреть. Особенно, когда речь идёт о более мощных приборах, которые поддерживают защитное и рабочее заземление, области их применения.
Основные схемы выполнения функционального заземления
Вариант «А» существует и даже исполняется, но является самым опасным из представленных с точки зрения электробезопасности и безопасности объекта в целом. Подробные объяснения приведены ниже.
Вариант «В» является формальным подходом, выполнение системы с его использованием полностью законно. Это качественное защитное заземление с радиальной схемой разводки, которое используется для вновь строящихся объектов.
Вариант «С» – удобная схема для реконструируемых объектов. С точки зрения воздействия помех на ответственное оборудование данный вариант значительно лучше, чем «В».
Недостатки варианта «А»:
1. Разрушается целостность основной системы уравнивания потенциалов, что приводит к появлению разности потенциалов на независимых системах заземления в процессе эксплуатации.
Причины появления разности потенциалов могут быть такими:
- КЗ на корпус в сети ТN-S до срабатывания системы защиты (~110B).
- Внешние электромагнитные поля (близкий разряд молнии) из-за разницы в длине проводников. Иногда измеряется в кВ.
- Занос потенциала на ГЗШ при срабатывании молниеприемника, при этом разница потенциалов достигает исчисляется сотнями кВ. Подробнее написано в статье «Защитное заземление. Основная и дополнительные системы уравнивания потенциала».
2. Крайне низкие токи короткого замыкания фаза-корпус относительно сетей типа TN-S со всеми вытекающими последствиями (см. рис. 3).
Рис. 3. Схема протекания тока замыкания на корпус аппарата при использовании независимого функционального заземления в сети типа TN
FE не имеет точки соединения с ГЗШ и с нейтралью, и токи короткого замыкания составят только десятки ампер. Ситуация ухудшается отсутствие в цепи устройства защитного отключения. Максимальный ток короткого замыкания составит 36,6 А:
Время отключения составит 30-120 сек, и все это время на корпусе будет присутствовать практически фазное напряжение по корпусным элементам, и протекать ток большой величины, что может привести к возгоранию. При наличии автоматов с номинальным рабочим током более 32 А цепь вообще не отключится.
Повторим: вариант «А» использовать для сетей типа TN-S крайне опасно.
Ф – сетевой фильтр, ФЗ – фильтр заземления.
Вариант «D» демонстрирует соединение FE и ГЗШ с использованием разрядника уравнивания потенциалов. Вариант имеет проблему: он сработает только в случае заноса потенциала при грозовых разрядах, когда разница в напряжении достаточна для срабатывания разрядника (600-900В). В остальных случаях целостность системы основного уравнивания потенциалов электроустановки остается нарушенной и электробезопасности при первичном пробое не обеспечивается.
Вариант «Е» разработан с учетом установки в разрыв проводника уравнивания потенциалов дроссельного фильтра заземления (например, «Квазар Ф-ХХХРЕ», изготовитель ГК «Полигон»).
Варианты «F», «G», «H» показывают построение FE с постепенным улучшением уровня защиты ответственного электрооборудования от помех без проблем с электробезопасностью.
1.7.53
Защиту при косвенном прикосновении следует
выполнять во всех случаях, если напряжение в электроустановке превышает 50 В
переменного и 120 В постоянного тока.
В помещениях с повышенной опасностью, особо опасных и в
наружных установках выполнение защиты при косвенном прикосновении может
потребоваться при более низких напряжениях, например, 25 В переменного и 60 В
постоянного тока или 12 В переменного и 30 В постоянного тока при наличии
требований соответствующих глав ПУЭ.
Защита от прямого прикосновения не требуется, если
электрооборудование находится в зоне системы уравнивания потенциалов, а
наибольшее рабочее напряжение не превышает 25 В переменного или 60 В
постоянного тока в помещениях без повышенной опасности и 6 В переменного или 15
В постоянного тока во всех случаях.
Примечание. Здесь и далее в главе напряжение переменного
тока означает среднеквадратичное значение напряжения переменного тока; напряжение
постоянного тока — напряжение постоянного или выпрямленного тока с содержанием
пульсаций не более 10% от среднеквадратичного значения.
Причины распространения функционального заземления
Первая причина В 90-х гг. с увеличением распространения вычислительной техники, мощность которой постоянно увеличивалась, возникла необходимость обеспечить ее надежную работу в сетях типа ТN-C.
На рис. 1 показана схема рабочего заземления с использованием PEN-проводника (совмещенного нулевого рабочего N и нулевого защитного PE):
Информация передается по линии связи между 2-мя компьютерами. Возьмем за отправную точку корпусное заземление. Заземление, выполненное проводником РЕN, по которому текут рабочие токи, приводит к разнице потенциалов между корпусами приборов. Получается, что в линию связи вносится разница потенциалов, пульсации, гармоники и высокочастотные помехи при работе оборудования с большими реактивными токами.
Решением проблемы служило локальное применение отдельной системы рабочего заземления, которое обеспечивало устойчивую работу компьютеров. Стоит отметить, что стоимость перехода на «пятипроводную» систему типа TN-S была значительно выше.
Вторая причина Распространению функционального заземления также способствовало плохое состояние защитного заземления в электроустановках. При поставках «чувствительной» электронной техники от заказчика требовалось создание отдельного заземления.
Третья причина Возникновение специфических и строгих требований по защите информации, особых лабораторий и других аналогичных объектов также послужило распространению FE.

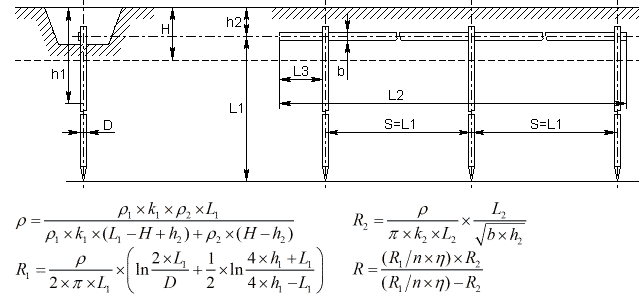

Расчет заземления
Для правильной работы системы необходимо выполнить расчет заземления перед установкой элементов.
Также при расчете учитываются следующие показатели:
- Вертикальные элементы – длина, диаметр, количество.
- Горизонтальные заземлители – длина, ширина, глубина погружения в грунт.
- Тип электрической сети – однофазная или трехфазная.
- Напряжение в сети. Обычно – 220 В.
- Параметры грунта. Климатическая зона в зависимости от температурного режима летнего и зимнего периода, тип грунта – песок, супесь, суглинок, глина. Также на сопротивление заземления влияет степень влажности земли.
- Вариант размещения электродов – по контуру или в ряд.
Все указанные параметры можно поставить в расчетный калькулятор и получить итоговое значение заземления. Также результат можно получить по формуле:
Смонтированная сеть будет работать лучше в грунтах с низким сопротивлением. Самые низкие показатели сопротивления имеет торф – 20-30 Ом*м. При этом самые высокие показатели у влажного песка и пескогрунта – 300-500 Ом*м.
https://youtube.com/watch?v=PPvw8_1rl94
Что такое заземление, принцип действия и устройство
При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.
Шина заземления от ГРЩ к потребителю
Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.
Принцип действия
Принцип работы защитного заземления заключается в:
- снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
- отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

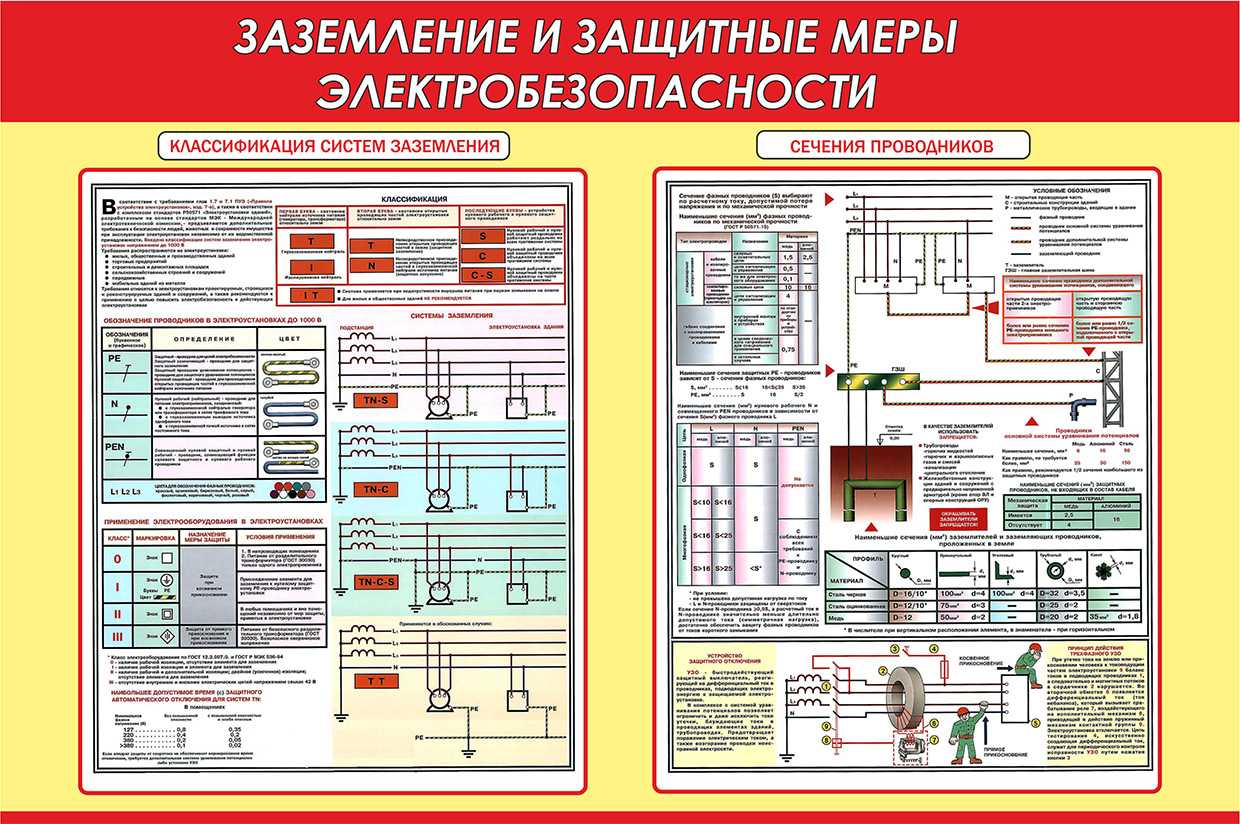

Схемы заземления в трехфазных сетях
Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.
Устройство заземления
Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.
Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.
Заземляющее устройство это…
Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.
В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:
- трубы водоснабжения, находящиеся в грунте;
- металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
- обсадные трубы артезианских скважин;
- металлические оболочки кабелей (исключение составляет алюминий).
Не пропустите: Покраска кафельной плитки. Какую краску использовать для окрашивания керамической плитки? Вариант использования трубы в качестве естественного заземлителя
Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.
В роли искусственного заземлителя может использоваться:
- стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
- стальные полосы и уголки толщиной от 4 мм;
- стальные пруты длиной до 10 и более метров и диаметром от 10 мм.
Использование металлических полос в качестве искусственного заземлителя
Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.
Предлагаемое видео наглядно объясняет, что такое защитное заземление:
Заземлители
1.Естественные
— водопроводные трубы, проложенные в земле (ХВ)
— металлические конструкции здания и фундаменты, надежно соединенные с землей
— металлические оболочки кабелей
— обсадные трубы артезианских скважин
— газопроводы и трубопроводы с горючими жидкостями
— алюминиевые оболочки подземных кабелей
— трубы теплотрасс и горячего водоснабжения
Соединение с естественным заземлителем должно быть не менее чем в двух разных местах.
Контурные
При контурном заземлении обеспечивается выравнивание потенциалов в защищаемой зоне и уменьшается напряжение шага.
Выносные: групповые и одиночные
Позволяют выбрать место с минимальным сопротивлением грунта.
Традиционно, для искусственных заземлителей применяют угловую сталь толщиной полки не менее 4 мм, стальные полосы толщиной не менее 4 мм или прутковую сталь диаметром от 10 мм.
Широкое распространение в последнее время получили глубинные заземлители с омедненными или оцинкованными электродами, которые по долговечности и затратам на изготовление заземлителя существенно превосходят традиционные методы.
Особая проблема — создание качественного заземления в условиях вечной мерзлоты
Здесь стоит обратить внимание на системы электролитического заземления, позволяющие эффективно решить проблему
