Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

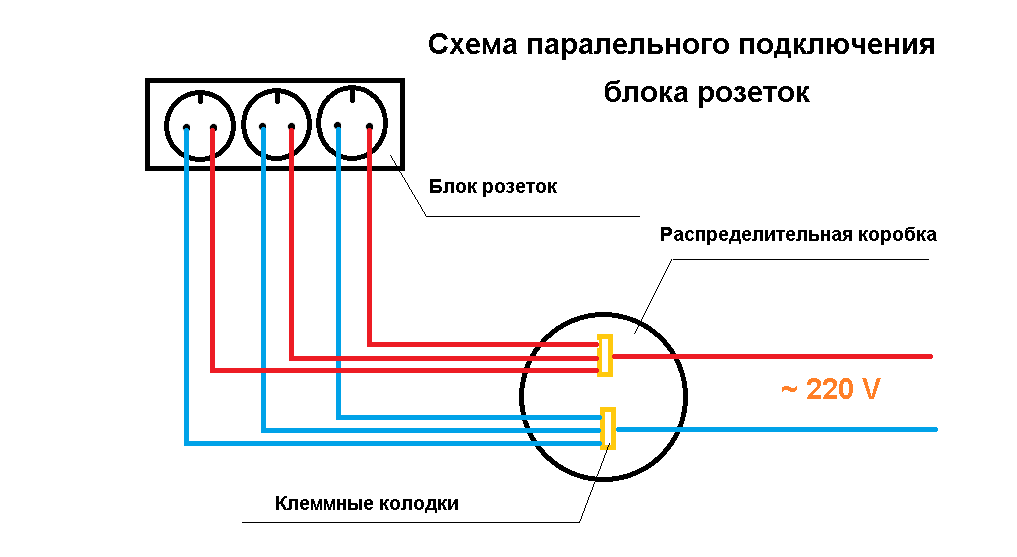

ответвление розеточной группы;
сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

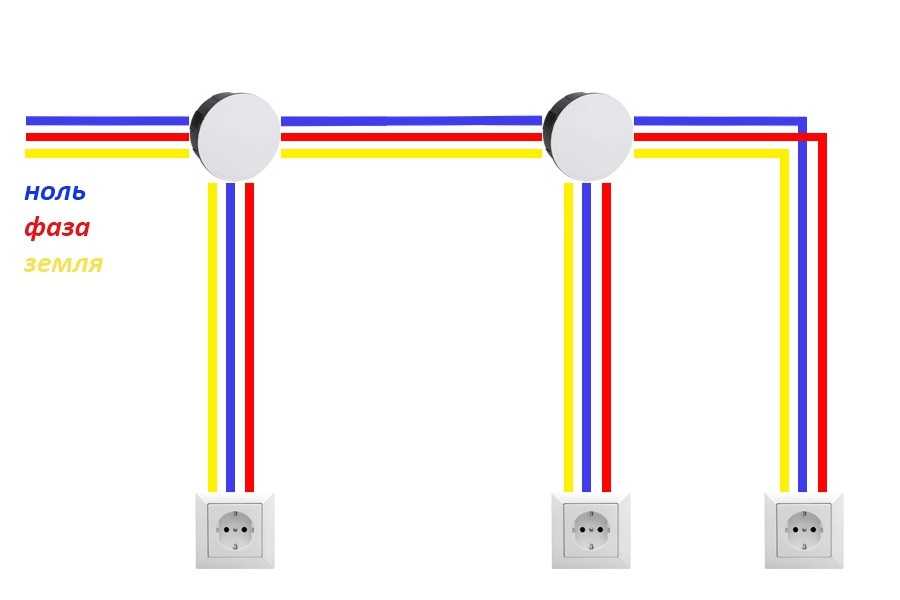

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Конструктивные особенности

На дне подрозетника должны укладываться петли запаса одного заземляющего и двух силовых проводников. Это необходимо на случай проведения ремонта, замены электропроводки и других электромонтажных операций. Из-за недостаточной длины провода придется удлинять путем скручивания, пайки или сварки. Каждый из этих способов может привести к изменению характеристик токоведущих компонентов в местах соединения.

Размещать петли на дне подрозетника следует таким образом, чтобы отрезки кабелей, защищенные от изоляции, не соприкасались. Образование резких заломов и перегибов крайне нежелательно. Рекомендуемый запас проводов составляет 20 см.

Сварка

Сварка проводов

Этот метод можно назвать наиболее надежным и безопасным, ведь провода соединяются при помощи сплавки и становятся одним целым. Благодаря тому, что сварка не будет окисляться, со временем такой контакт не будет ослабевать. Но чтобы осуществить такую работу вам понадобятся навыки работы с оборудованием для сварки.

Кроме умений, вы должны заготовить:

сварочный аппарат на 24 вольта, мощностью более 1 кВт;
сварочные перчатки для защиты кожи;
очки или маску для сварки;
наждачную бумагу для зачистки проводов;
канцелярский нож для снятия изоляции;
угольный электрод;
флюс, благодаря которому расплав будет защищен от воздействия воздуха.

Сварка меди с алюминием

После того как все инструменты и материалы готовы, остается только сделать сварку, что не составит особого труда. Работу можно разделить на несколько шагов:

Снять изоляцию на 60–80 мм и зачистить их, используя наждачную бумагу. Жилы должны блестеть.
Соединить провода методом скрутки, накрутив один на другой так, чтобы концы были на уровне друг друга. Рекомендуется делать длину не меньше 50 мм.
Насыпать флюс в углубление вашего электрода.
Поставить «массу» аппарата на оголенный провод, включить сварочный аппарат и прижать электрод к верхушке скрутки.
Держите электрод до тех пор, пока не образуется некий шарик, называющийся контактной точкой. Обычно на это уходит 1–3 сек.
Остается очистить точку от флюса и заизолировать место сварки термоусадочной трубкой или изолентой.

Такого типа соединения будут служить долго. В некоторых старых хрущевках такая сварка держалась 50 лет и стабильно выполняло свою функцию.

Что такое распределительная коробка и для чего она необходима?

Распределительная коробка для электропроводки (также распаечная или ответвительная) представляет собой специальное электротехническое изделие — короб из металла или негорючего пластика с боковыми вводными отверстиями для проводов и защитной крышкой. Внутреннее пространство распределительной коробки может быть оборудовано клеммами и зажимами.

Распределительные коробки выполняют несколько флажных функций:

Функция	Описание
Удобство эксплуатации и ремонта	Обеспечивают удобный доступ к контактной группе в случае возникновения нарушений в работе электропроводки.
Масштабирование электросистемы	Позволяют удобно подключить дополнительные линии в случае появления новых потребителей.
Повышение уровня электробезопасности	Защищают потребителей от случайного прикосновения к оголенным участкам электроцепи.
Повышение уровня пожарной безопасности	Позволяет скрыть соединения проводов в огнестойком коробке, защищая их от пыли и влаги.
Оптимизация электросистемы	За счет соединения нескольких участков электросети в удобном для этого месте не требуется прокладывать от электрощита каждую линию, что существенно снижает расходы на организацию электропроводки.

Можно ли при разводке электропроводки обойтись без распределительных коробок? Можно, но в этом случае от распределительного щита придется прокладывать дополнительные провода и, соответственно, расширять для этого кабельные каналы (штробы) или устанавливать более широкие кабельные лотки.

Когда устанавливать подрозетники?

Здесь нет никаких правил — ставьте, когда посчитаете нужным. Это можно сделать во время разметки трассы под проводку или после окончания прокладки всех проводов и кабелей (групповых линий). Единственная рекомендация по установке относится к стенам без штукатурки — выставлять подрозетники следует после того, как будут оштукатурены стены (до оклейки обоев). То же самое относится к установке распаечных коробок. Некоторые монтажники не ждут отделки стен и устанавливают подрозетники и коробки сразу на определенную глубину, предварительно выяснив у отделочников толщину будущего слоя штукатурки.

Скажу прямо — это сомнительный способ сэкономить время. Никогда не надейтесь на штукатуров, уверяющих вас, что слой штукатурки будет строго определенной толщины. Такие заключения может давать либо серьезный профи (сколько таких?), либо самоуверенный и желающий отделаться от ваших расспросов «специалист». На разных стенах обязательно будет разная толщина слоя, и даже на одной стене толщина штукатурки может колебаться — вверху она одна, внизу другая. Подрозетники, как и распаечные коробки, должны быть установлены заподлицо со стеной (не выпирать) или быть немного утопленными (1,5-2 мм).

Разновидности

Как Вы уже поняли, на сегодняшний день существует несколько типов электрических распределительных коробок. Как правило, разделение происходит по следующим характеристикам:

материал изготовления (металл либо пластик);
способ установки (открытый либо скрытый);
форма изделия (прямоугольная, круглая, квадратная);
размер.

Металлические и пластиковые

Металлические распределительные коробки используются с прошлого века, когда еще не был придуман пластиковый вариант.

Не редко металлический вариант изделий используется и в настоящее время. Чаще всего установку распределительных коробок из металла выполняют при монтаже электропроводки в бане либо деревянном доме. Это вызвано тем, что металл при самовозгорании кабеля предотвратит распространение пламени.

Пластиковый вариант более современный. Существуют изделия как наружного, так и скрытого типа. Их преимущество в невысокой цене, удобной конструкции и привлекательном внешнем виде. Кстати, существуют пожаробезопасные распредкоробки из самозатухающего пластика.

Наружные и скрытые

Если расключение проводов в комнате осуществляется открытым способом, используется наружная распредкоробка. При установке под штукатурку используется изделие скрытого типа.

И тот и другой вариант выполняет свою работу довольно хорошо, но все же ремонт и эксплуатация настенного объекта выполнить легче.

К тому же существуют распределительные коробки с клеммами, позволяющие качественно соединить провода между собой. Такие изделия, как правило, изготовлены в наружном исполнении.

Прямоугольные, квадратные, круглые

Также распредкоробки выпускаются в различных геометрических формах. Причина этому – различное назначение. Если будет подводиться немного жил, круглой формы вполне хватит. При большом количестве жил необходимо использовать прямоугольные либо даже квадратные емкости, т.к. они имеют большую вместительность.

Обращаем Ваше внимание на то, что установка распределительной коробки круглой формы в бетон занимает меньше времени, т.к. отсутствует необходимость выставлять изделие по уровню! В то же время для открытой электропроводки красивее будет смотреться продукт квадратной формы. Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали

Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ

Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали. Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ.

Подрозетники для скрытой проводки в деревянных домах

Установка подрозетников в деревянных конструкциях считается наиболее трудоемким и затратным мероприятием. И ходя здесь не требуются перфоратор, гипс и другой раствор, специальная инструкция и технология установки требует исключить любой контакт с деревом розеток и проводов. Вопрос как сделать это правильно имеет большое значение.

Обычные конструкции установочных коробок не подходят для работы с деревом. В данном случае необходимы изделия из негорючего пластика или металла, которые не нужно садить на замазку. Чаще всего установку выполняют с применением металлических конструкций, толщина стенок у которых, способна удерживать внутри стакана электрическую дугу от короткого замыкания.

Таким же образом проводка укладывается в железные трубы, а все места стыков нужно соединить и загерметизировать. Для такой магистрали обязательно выполняется заземление, на что в концах труб, заходящих в коробку привариваются дополнительные болты для крепления провода заземления.

Таким образом, отверстие нужного диаметра высверливается электродрелью, а затем подчищается стамеской. После этого перед тем как закрепить подрозетник, в него заводится провод и часть трубки, и далее он прикручивается шурупами враспор к деревянным конструкциям. Остается лишь установить розетку в подрозетник и выполнить подключение к сети.

Установка розеток в гипсокартон своими руками: пошаговая инструкция

Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Установка розетки в бетонную стену, отверстие под розетку в бетоне

Установка розетки в бетонную стену своими руками — пошаговая инструкция

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Диаметр подрозетников

Согласование бригад электриков и штукатуров

Согласование работ разных бригад – головная боль любого прораба или заказчика. Здесь дилемма “электрика или штукатурка” стоит особенно остро.

При выборе способа монтажа электропроводки до штукатурных работ, порядок действий будет выглядеть следующим образом:

Электрики проводят кабель по потолку, монтируют распределительные коробки, подводят электропроводку к выключателям и розеткам

Обратите внимание, что на этом этапе проводка еще не подлежит эксплуатации;
Потом к работе приступают мастера отделочных работ, которые штукатурят стены;
Затем снова к работе приступают электромонтажники, задача которых теперь уже состоит в том, чтобы выровнять подрозетники, установить щиток;
Снова появляются мастера-отделочники и делают уже чистовую отделку;
После них снова возникает электрик и устанавливает розетки и выключатели.. Теперь рассмотрим порядок действий, если выбран способ монтажа электропроводки после штукатурных работ:. Теперь рассмотрим порядок действий, если выбран способ монтажа электропроводки после штукатурных работ:

Теперь рассмотрим порядок действий, если выбран способ монтажа электропроводки после штукатурных работ:

Мастера отделки производят черновые штукатурные работы;
Бригада электромонтажников разом штробят, прокладывают проводку и вводят ее в эксплуатацию;
Производится чистовая отделка стен;
Элекрики монтируют розетки и выключатели. Кстати, монтаж розеток и выключателей, если клиент не против, можно осуществить в предыдущем этапе работ.

Таким образом, второй способ гораздо практичнее и более контролируем, в отличие от первого.

Также полностью исключается возможность случайного повреждения электропроводки в процессе штукатурных работ. Такие повреждения могут вызвать нежелательные последствия, вплоть до переделки всех строительных работ по новой, на что потребуется как дополнительное время, так и дополнительные денежные вливания, что весьма нежелательно.

Вывод

В силу вышеприведенных обстоятельств становится понятно, что лучше заниматься прокладкой электрики после штукатурных работ: экономится время, деньги и нервы, что немаловажно. Прокладка электропроводки до процесса штукатурки применяется в тех случаях, когда в силу определенных обстоятельств нельзя сделать другим методом. Прокладка электропроводки до процесса штукатурки применяется в тех случаях, когда в силу определенных обстоятельств нельзя сделать другим методом

Прокладка электропроводки до процесса штукатурки применяется в тех случаях, когда в силу определенных обстоятельств нельзя сделать другим методом.

Теперь вопрос “что сначала штукатурка или электрика” не вызовет никаких затруднений.

Умейте правильно определиться со способом монтажа электропроводки и удачного Вам ремонта!

Похожие материалы на сайте:

Как обозначается фаза и ноль
Способы крепления кабеля к стене
Электропроводка в деревянном доме — правила
Подробная расшифровка кабеля NYM

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

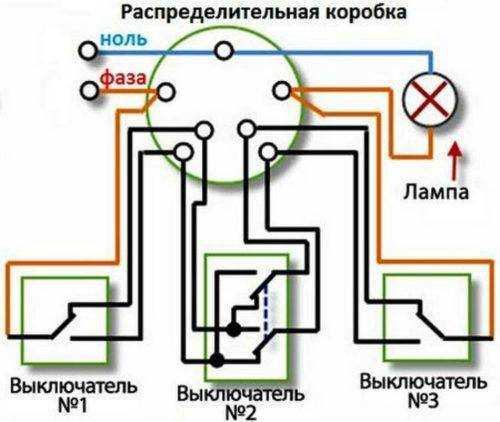

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

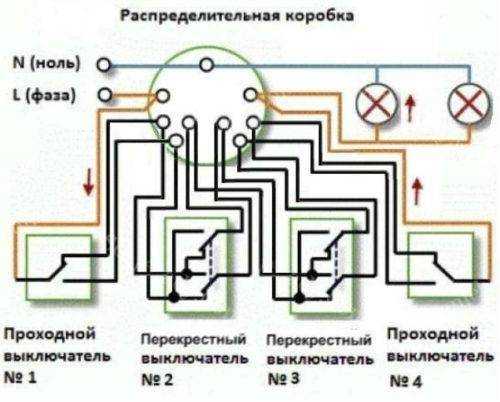

Схема подключения четырех выключателей
