Как правильно подключить двухклавишный выключатель света и не допустить ошибок

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.
В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.
Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.
Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.
Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Конструктивные особенности

Для понимания того как правильно подключить выключатель света с двумя клавишами нужно разобраться в его техническом исполнении. Внешне можно перепутать условно обычный и проходной, перекрестный коммутатор, так как само устройство скрывается за аналогичным корпусом с парой управляющих деталей (пластины, кнопки, рычаги). Также приборы различаются по функционалу.

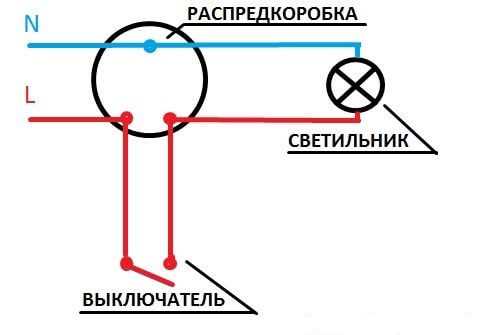

Простой выключатель предназначен для замыкания и размыкания фазного проводника, который подключается к одной обслуживаемой линии. Это могут быть как лампочка, светильник, так несколько осветительных приборов. Реже вторым является вентилятор, вытяжка или иная бытовая техника с допустимой для конкретной модели выключателя мощностью. Все они будут одновременно отключаться/подключаться к источнику питания с одного двойного выключателя света.

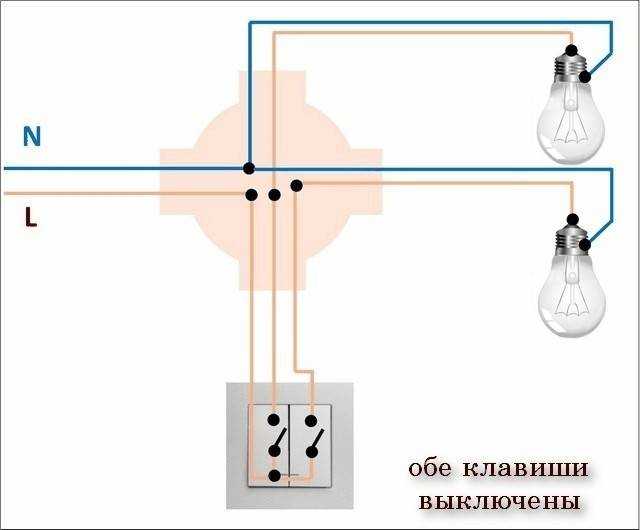

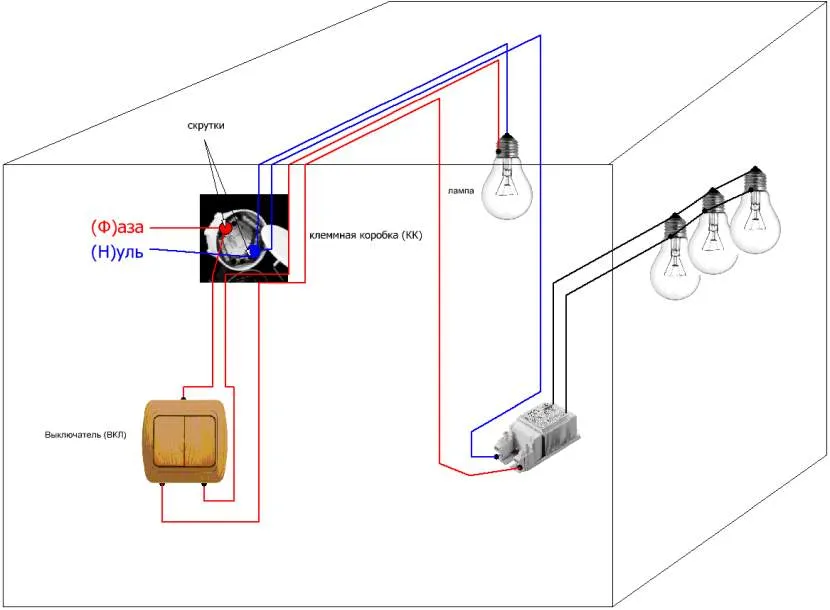

Один выключатель с двумя клавишами на две линии освещенияИсточник ledsshop.ru

Устроен коммутатор следующим образом:

1. Клавиши (чаще встречаются именно они). Изготавливаются они из пластика, который обладает диэлектрическими свойствами. Требования к материалу прописаны в ГОСТе Р 51324.1 от 2012 года.
2. Блок. Это основная часть прибора, который включает механизм управления и контактную группу.
3. Переключатель. Посредством клавиш здесь происходит перевод контактов в одно из двух положений.
4. Фиксатор (металлический каркас у встраиваемых моделей). Монтажная пластина может быть частью контактного блока или отдельным элементом. Назначение детали – Крепление выключателя к тому или иному основанию.
5. Корпус (накладная рамка у встраиваемых моделей). Иное название элемента – фальшпанель. Это декоративная часть устройства, что также отвечает за защиту коммутатора от влаги, пыли и механического воздействия.

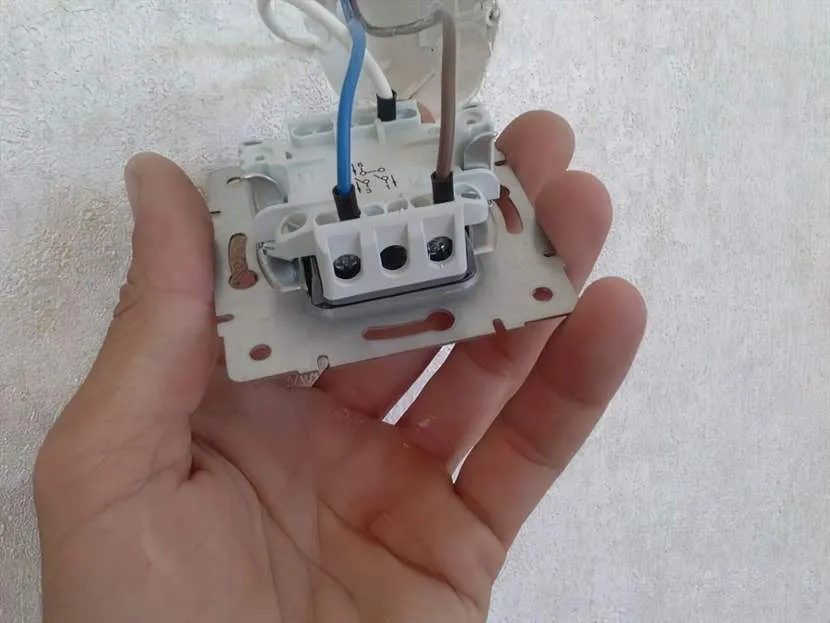

Снаружи в контактном модуле видны три клеммы или винтовых зажима для подключения проводов к 2-клавишному выключателю:

• ввод – подводится фазный провод от основного кабеля;
• вывод 1 – подключается фаза от первой линии светильников;
• вывод 2 – то же для второго источника света.

Три клеммы для подключения проводовИсточник kak-sdelano.ru

Стоит отдельно упомянуть о типах контактов. Винтовые зажимы по наблюдениям специалистов со временем ослабевают, из-за чего приходится менять винт/гайку или прибор. Клеммы напротив, они считаются более надежными и долговечными, с ними проще работать. Поэтому, если есть такая возможность, то рекомендуется делать выбор в пользу вторых. Но в случае с гибкими токопроводящими жилами кончики предварительно надо залудить.

На клеммной колодке для правильного подключения проводников имеется схема подключения выключателя двухклавишного. Она может быть штампованной либо нанесенной нестираемой краской. Здесь присутствуют условные обозначения: L – ввод, 1 и 2 (L1 и L2) – выводы.

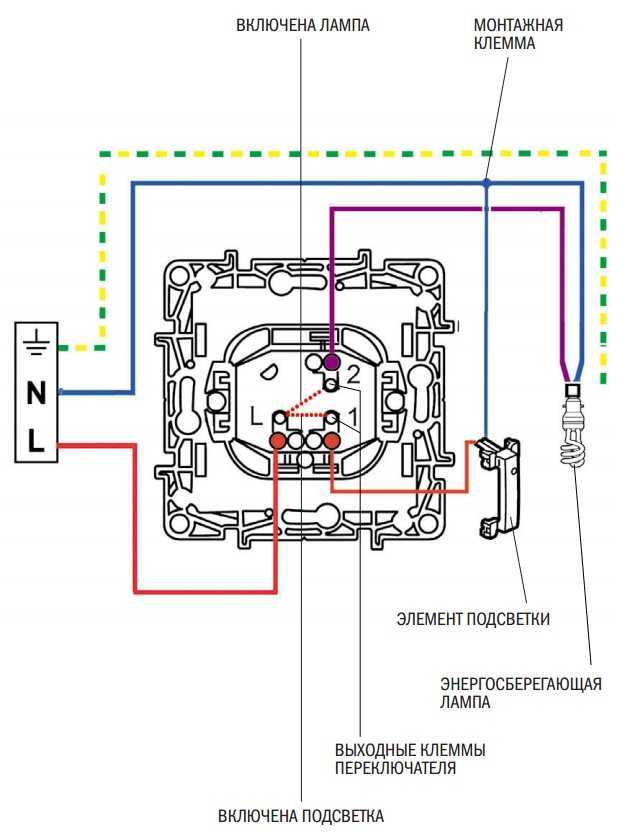

С целью повышения функционала прибор может быть оснащен подсветкой в виде низковольтного светодиода. Такое дополнение позволяет определить включено или отключено освещение. А также в темноте удобно по индикации искать выключатель.

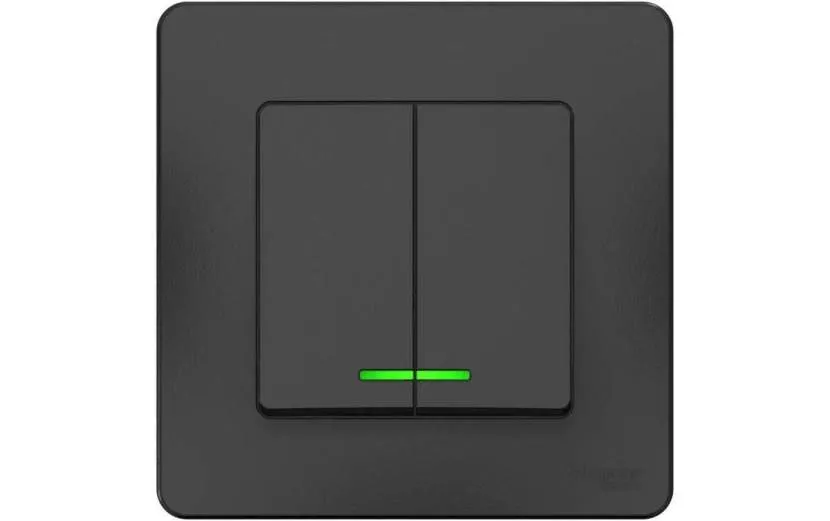

Коммутатор с подсветкой каждой клавишиИсточник rzks.shop

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.
Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.
Это может быть чайник или, к примеру, пылесос.
Особенно они актуальны для люстр с несколькими лампами.
Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.
Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.
Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

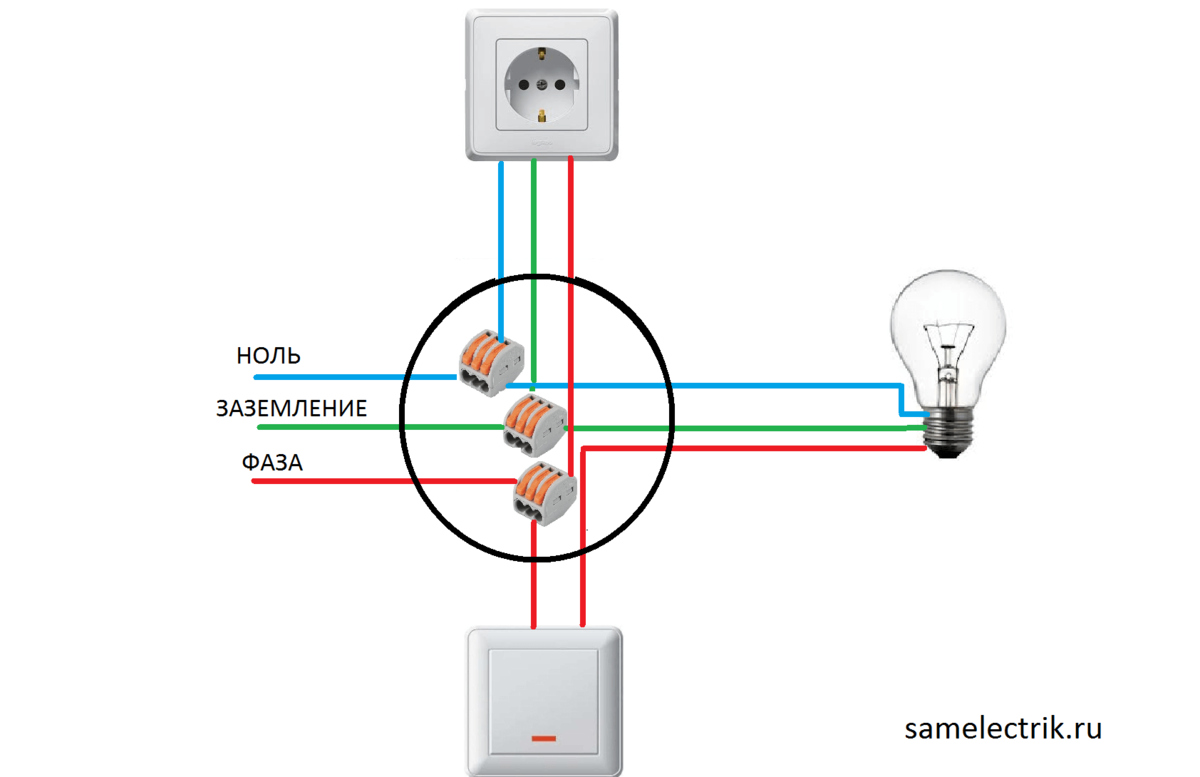

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.
Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.
Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.
Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Последовательное и параллельное подключение двух и более источников света

Чтобы лампочка работала, нужно один ее контакт присоединить к фазе, а второй к нулю. Фаза – приходящий ток. Ноль – это, когда ток по проводнику возвращается к источнику. Существует два способа подключения: последовательное и параллельное.

В последовательном подключении ток будет зависеть от каждого источника света (от первого к следующему). Напряжение распределяется на количество ламп. Например, две лампы и напряжение 220W, значит, будет по 110W на каждую лампу. Важный момент: последовательное подключение для светильников с одинаковой мощностью.

Если взять лампы с разной мощностью 40 Bт и 120 Вт (разница в три раза), то лампа с меньшей выйдет из строя, так как по ней будет проходить 120 Вт. Исключение – лампы накаливания. На 220 W подключить две лампы на 60 W, то они будут гореть вполсилы, и лампы дольше прослужат.

Плюсы и минусы последовательного соединения:

• Перегорание элемента, влияет на остальные (не работают).
• Люминесцентные лампы меньше мигают.
• У ламп должна быть одинаковая мощность, исключение — люминесцентные лампы.

Второй способ — параллельное подключение. Таким способом параллельно подключают два или более источника света. К фазе подсоединяются одни контакты, а другие к нулю.

Ток и яркость будет зависеть от мощности каждой лампы. Приходящий ток будет равен сумме ламп, поэтому диаметр сечение нужно делать согласно ему. Такой способ часто применяется, и он удобен, так как в будущем можно добавлять дополнительные светильники, не тревожа другие источники света.

Плюсы и минусы параллельного соединения:

Обычный переключатель для одной лампы

Это правило применяется для обустройства всякой электроустановки.
С люстры отходит общий провод, соединенный с нулем.
Для подключения стоит использовать самозажимные соединения.
Как подключить диммер к люстре Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными. Аналогичную конструкцию имеют и трехклавишные модели

Обратите внимание!
Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши. Клавиши фиксируют на приводе рабочей части

Особенности разводки проводов

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных Legrand. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. После чего прибор удаляют.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Розетки и выключатели Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов. Схема выключателя и розетки питания через одну распределительную коробку. Далее процессу помогают плоскогубцами.

Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов. Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Одноклавишный коммутатор света является самым простым из существующих.
Подключение одноклавишного выключателя и розетки. Простой способ.

Схемы подключения двух лампочек

Существует подключения двух и более светильников:

• к одноклавишному выключателю;
• к двухклавишному выключателю;
• к проходному переключателю.

Принципы установки схожи, но и есть свои особенности.

Одноклавишный выключатель

Для подключения двух и более ламп к выключателю, контакты присоединяем к фазе и нулю. Используем параллельное подключение. От распределительной коробки по порядку идет нулевая линия. Фазу соединяют ко вторым контактам

Важно хорошо закрепить провода клеммным колодком, с помощью винтов или пружиной (тип WAGO), где зажимается провод

Подключение двух и более светильник к одному выключателю. На каждом есть надпись максимальной нагрузки. Эту нагрузку и учитывают при расчете мощности.

Двухклавишный выключатель

Присоединение похоже на одноклавишное соединение

Перед началом работы важно найти контакты. Их схему можно посмотреть на обратной стороне выключателя

В двухклавишном приборе имеются: общий и два отдельных контакта. Провод фазы вводит из розетки или распределительной коробки. Два вывода регулируют светильники. При присоединении ввод находится внизу, выводы — вверху.

Таким же способом присоединяется выключатель с тремя клавишами. Только добавляется дополнительная клемма и еще дополнительный вывод.

Проходные переключатели

Чтобы подключить проходной переключатель:

1. Для начала снимаем клавишу и рамку.
2. Без рамки видим три клеммы.
3. Выбираем общую клемму по схеме (сзади розетки). Если схема не понятна, тогда проверяем индикаторной отверткой или тестером.
4. На общую клемму подключаем фазу с кабелем питания. На остальные — два оставшихся провода.
5. Выключатель собираем и закрепляем в подрозетник.
6. Со вторым выключателем делаем так же.

Итак, можно выбрать любой способ подключения, в зависимости от помещения и выбора светильников.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта. Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель

Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

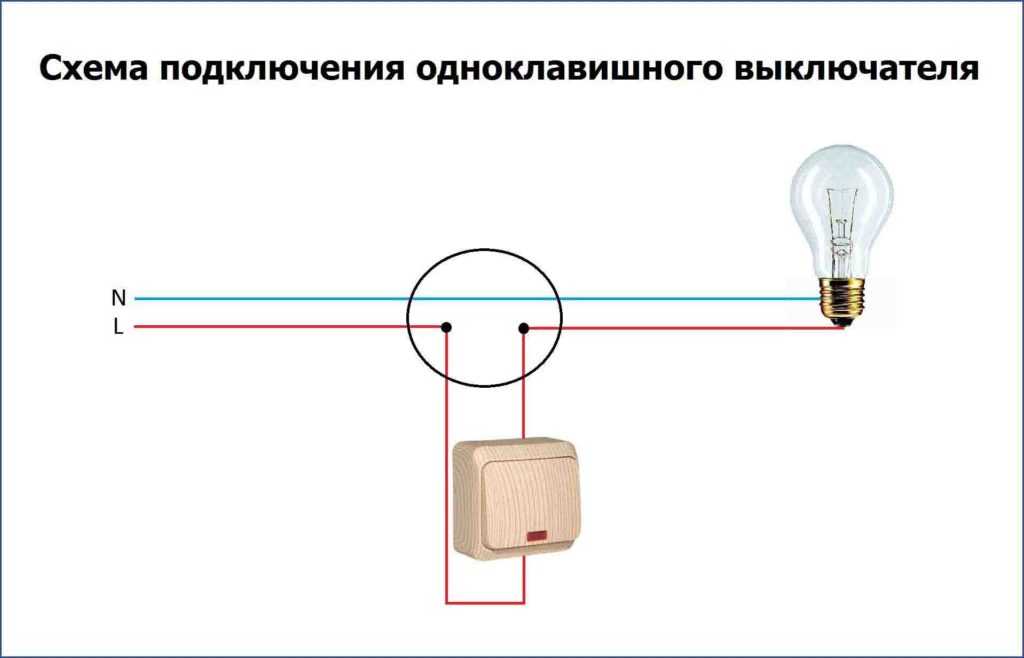

Соединение проводов в коробке для одноклавишного выкл

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Как правильно выполнить подключение

Любые контакты разветвления от питающего кабеля нужно оформлять в распределительной коробке. При этом доступ к распайке перекрывать нельзя. Для этого производители предлагают образцы со съемными крышками (вставляются, защелкиваются, накручиваются). В эту распредкоробку выводятся все провода: основной, от коммутатора, от светильников.

В большинстве случаев во время подсоединения светильников с выключателями к общему питанию проще и правильно сначала сформировать контакты с основным кабелем: фаза на коммутатор, ноль на освещение. Далее идут фаза(ы) от устройства управления светом на светильник(и).

Соединения проводов в распредкоробкеИсточник ledsshop.ru

Чтобы не перепутать клеммы на приборах, нужно ориентироваться на следующее:

• буквенное обозначение – L и N (фаза и ноль соответственно);
• схема – на корпусе большинства электрических устройств отштамповано или нарисована схема правильного подключения проводников;
• патрон – фаза идет к тому клеммнику, который контактирует с наконечником цоколя.

Обычно кроме перечисленных ориентиров и цветовой индикации на проводах хватает, чтобы разобраться как подсоединить выключатель света, подключить светильники к питанию. В дополнение к этому можно использовать сопроводительную документацию. Она всегда имеется в комплекте со сложными устройствами типа диммеров с датчиками и электронным табло.

Нюансы в проведении монтажа

В старом фонде электрики и домашние мастера часто сталкиваются с тем, что новый коммутатор в подрозетнике не держится. Возникает проблема с тем как правильно установить выключатель света. Причина в разнице диаметров монтажных коробок – у советских на 3 мм больше.

Новое устройство вываливается из старого подрозетникаИсточник dom-alyeparusa.ru

Решить проблему грамотно – заменить устаревший образец на современный. Нормативы меняются, как правило, редко, поэтому рациональнее не вкладыши с распорками подбирать, а сразу поставить новую «уменьшенную» коробку.

Второй момент – как правильно ставить выключатель света. Клеммы для подключения проводов на коммутируемых устройствах могут находиться в нижней или в верхней части корпуса. Чтобы скрытую проводку не перенаправлять относительно входа в монтажный короб, можно предпринять 2 действия. В частности, перевернуть коммутирующее устройство или подсоединить жила как есть. Первый способ актуален, если торчащие концы проводов слишком короткие или жесткие. Второй предполагает, что выведенные отрезки кабеля длинные и гибкие. Чаще практикуется последнее, так как на освещение протягиваются медные провода с тонкими жилами.

Подключение и установка выключателейИсточник remont.vgceiling.ru

Светильники сегодня, как правило, подключаются к питающей линии посредством клемм, чтобы проще было размыкать контакты без повреждения жил. В распределительных коробках редко вносятся какие-то изменения после полной электрификации дома. Поэтому распайку выключателя и прочие соединения рекомендуется оформлять в виде скрутки, которая спаивается и изолируется. Также допустимо использование клемм. Но здесь нужно правильно выбирать соединители по рабочему сечению проводников, по их количеству и в целом по качеству приспособления. Дешевые могут перегреваться даже на освещении, нередко наблюдается слабый контакт.

Соединение проводов с помощью клеммИсточник market-crimea.com

В случае с клеммниками важно правильно подходить к оголению жил. Для каждого приспособления имеется ограничение (обычно 10-12 мм)

если оставить много оболочки, то провод плохо будет контактировать с внутренними пластинами соединителя. Если срезать слишком много изоляции, то медь/алюминий останутся беззащитными перед окружающей средой, начнут окисляться. Коррозия выводит провод из строя, повышает сопротивление, уменьшает его сечение. Кроме прочего, разные проводники не должны касаться друг друга в зачищенном состоянии, чтобы замыкание в цепи не происходило.

Видео описание

В этом видео электрик детально описывает процесс замены старого выключателя на новый:

Коротко о главном

Подключение выключателей на освещение всегда проводится через фазную линию. Через сложные коммутирующие устройства дополнительно пропускается ноль.

Заземление выводится на освещение минуя выключатели.

Провода в распределительной коробке лучше соединять методом скрутки, пайки и изоляции.

Порядок соединения проводов – проще сначала подключить питающий кабель к электроприборам, потом соединить фазу(ы) к свету.

Примеры подключения

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.
