Правило буравчика

Главное правило

Рассмотренный нами пример является частным случаем алгоритма буравчика. Существует несколько вариантов формулировок правила, применяемых в различных ситуациях.

Общая, или главная формулировка, позволяет распространить данное правило на все случаи. Это вариант мнемонического правила, используемый для определения ориентации результирующей векторного произведения, называемого аксиальным вектором, а также для выбора связанного с этими векторами правого базиса (трёхмерной системы координат), что позволяет определить знак аксиального вектора.

Главное правило позволяет определить направление в пространстве аксиальных векторов, важных для вычислений:

• угловой скорости;
• параметров индукционного тока;
• магнитной индукции.

Хотя ориентация аксиального вектора является условной, она важна для расчётов: придерживаясь принятого алгоритма выбора, легче производить вычисления, без риска перепутать знаки.

Во многих случаях применяют специальные формулировки, хорошо описывающие частные случаи в конкретной ситуации.

Магнитное поле. Магнитная индукция. Правила буравчика и правой руки. Сила Ампера. Правило левой руки

Подробности

Обновлено 13.08.2018 23:38

Просмотров: 903

— это особый вид материи, посредством которой осуществляется взаимодействие между движущимися электрически заряженными частицами.

Свойства стационарного магнитного поля

Постоянное (или стационарное) магнитное поле — это магнитное поле, неизменяющееся во времени .

1. Магнитное поле создается движущимися заряженными частицами и телами, проводниками с током, постоянными магнитами.

2. Магнитное поле действует на движущиеся заряженные частицы и тела, на проводники с током, на постоянные магниты, на рамку с током.

3. Магнитное поле вихревое, т.е. не имеет источника.

Магнитные силы

— это силы, с которыми проводники с током действуют друг на друга.

………………

Магнитная индукция

— это силовая характеристика магнитного поля.

Вектор магнитной индукции направлен всегда так, как сориентирована свободно вращающаяся магнитная стрелка в магнитном поле.

Единица измерения магнитной индукции в системе СИ:

Линии магнитной индукции

— это линии, касательными к которой в любой её точке является вектор магнитной индукции.

Однородное магнитное поле — это магнитное поле, у которого в любой его точке вектор магнитной индукции неизменен по величине и направлению; наблюдается между пластинами плоского конденсатора, внутри соленоида (если его диаметр много меньше его длины) или внутри полосового магнита.

Магнитное поле прямого проводника с током:

или

где

— направление тока в проводнике на нас перпендикулярно плоскости листа,

— направление тока в проводнике от нас перпендикулярно плоскости листа.

Магнитное поле соленоида:

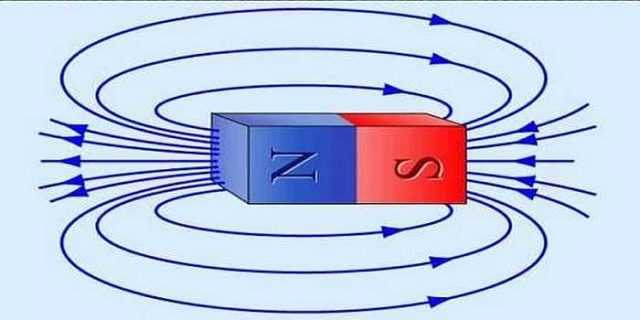

Магнитное поле полосового магнита:

— аналогично магнитному полю соленоида.

Свойства линий магнитной индукции

— имеют направление;
— непрерывны;
-замкнуты (т.е. магнитное поле является вихревым);
— не пересекаются;
— по их густоте судят о величине магнитной индукции.

Направление линий магнитной индукции

— определяется по правилу буравчика или по правилу правой руки.

Правило буравчика ( в основном для прямого проводника с током):

Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

Правило правой руки

( в основном для определения направления магнитных линий внутри соленоида):

Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Существуют другие возможные варианты применения правил буравчика и правой руки.

Сила Ампера

— это сила, с которой магнитное поле действует на проводник с током.

Модуль силы Ампера равен произведению силы тока в проводнике на модуль вектора магнитной индуции, длину проводника и синус угла между вектором магнитной индукции и направлением тока в проводнике.

Сила Ампера максимальна, если вектор магнитной индукции перпендикулярен проводнику.

Если вектор магнитной индукции параллелен проводнику, то магнитное поле не оказывает никакого действия на проводник с током, т.е. сила Ампера равна нулю.

Направление силы Ампера определяется по правилу левой руки:

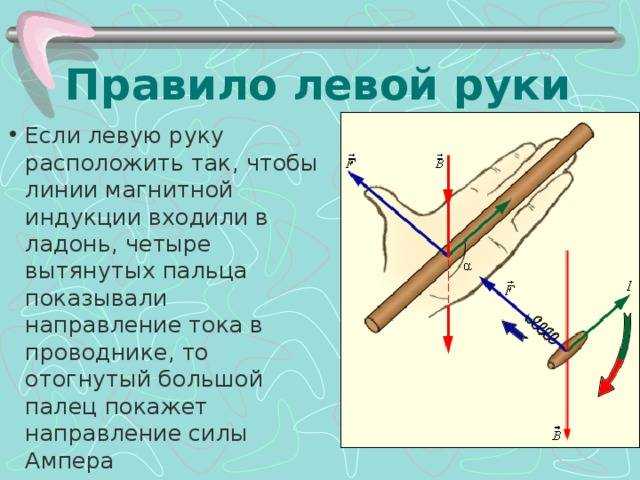

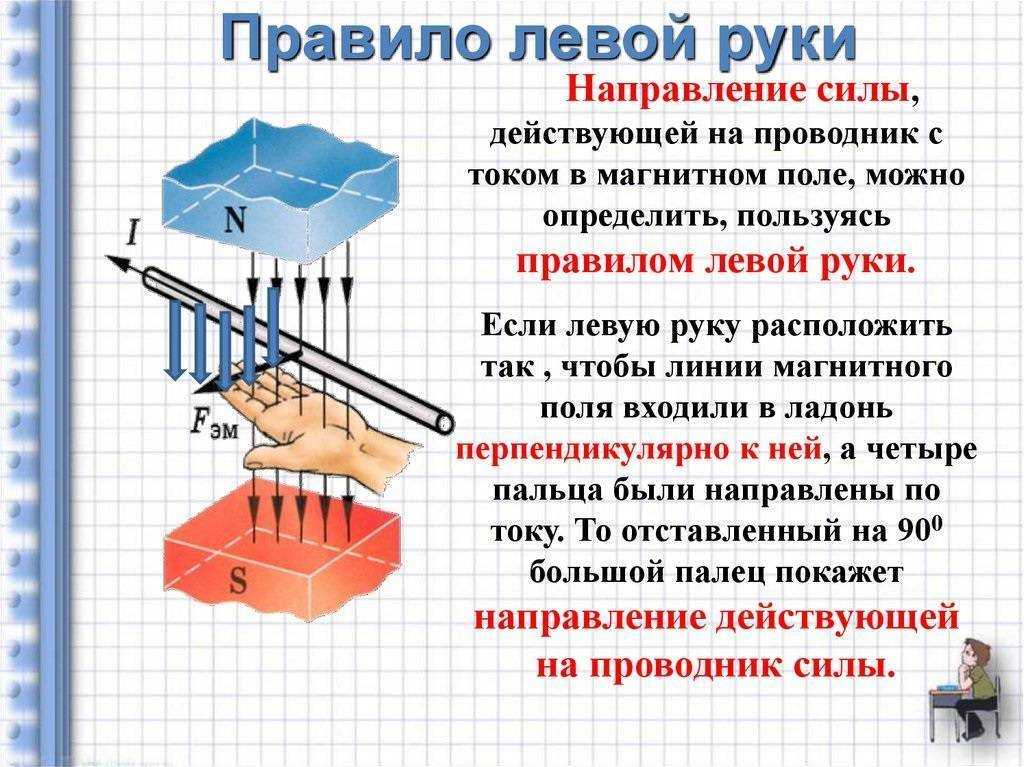

Если левую руку расположить так, чтобы перпендикулярная проводнику составляющая вектора магнитной индукции входила в ладонь, а 4 вытянутых пальца были направлены по направлению тока, то отогнутый на 90 градусов большой палец покажет направление силы, действующий на проводник с током.

Примеры:

или

Действие магнитного поля на рамку с током

Однородное магнитное поле ориентирует рамку (т.е. создается вращающий момент и рамка поворачивается в положение, когда вектор магнитной индукции перпендикулярен плоскости рамки).

Неоднородное магнитное поле ориентирует + притягивает или отталкивает рамку с током.
Так, в магнитном поле прямого проводника с током (оно неоднородно) рамка с током ориентируется вдоль радиуса магнитной линии и притягивается или отталкивается от прямого проводника с током в зависимости от направления токов.

Следующая страница «Действие магнитного поля на движущийся заряд.Магнитные свойства вещества»

Назад в раздел «10-11 класс»

Электромагнитное поле — Класс!ная физика

Взаимодействие токов. Магнитное поле. Вектор магнитной индукции. Сила Ампера —
Действие магнитного поля на движущийся заряд.Магнитные свойства вещества —
Явление электромагнитной индукции. Магнитный поток. Направление индукционного тока. Правило Ленца —
ЭДС электромагнитной индукции. Вихревое электрическое поле —
ЭДС индукции в движущихся проводниках —
Самоиндукция. Индуктивность. Энергия магнитного поля. Вопросы к пр/работе

Что такое магнитное поле

Все, наверное, знают что такое постоянные магниты — они «липнут» к железу и некоторым другим материалам. Если приблизить два магнита, то они будут притягиваться или отталкиваться — в зависимости от того, как мы их повернем друг относительно друга. Почему и за счет чего так происходит? За счет того, что вокруг магнитов создается магнитное поле. Оно возникает при движении заряженных частиц. Например, вокруг провода, по которому протекает электрический ток, есть магнитное поле. Оно слабое, но оно есть.

Магнитное поле нельзя увидеть, но можно ощутить

Постоянные магниты

Как же тогда с магнитами? Откуда в них магнитное поле, ведь в них нет направленного движения частиц? Все просто. В них магнитное поле создается зарядами частиц. Как известно, любой материал состоит из положительно и отрицательно заряженных частиц. В некоторых материалах частицы можно расположить так, чтобы положительные были сконцентрированы с одной стороны, отрицательные — с другой. Эти «две стороны» называют полюсами магнита. Отрицательный — северный, обозначается латинской буквой N и закрашивается обычно синим цветом, положительный называют «южный» и обозначается S, закрашивается в красный цвет.

Постоянные магниты и их виды

Причем, стоит помнить, что однополюсных магнитов не бывает. Всегда есть два полюса. Если есть у вас большой магнит, его можно распилить пополам. И вы получите два магнита меньшего размера с двумя полюсами. Если распилите их — получите еще более мелкие двухполюсные магнитики.

Постоянные магниты можно сделать далеко не из всех материалов. Для этих целей подходят всего три вещества: железо (Fe), никель (Ni) и кобальт (Co). Если их выдержать в магнитном поле, частицы «рассортируются» по полюсам, материал станет магнитом. Но не все будут долго сохранять эти свойства. По способности удерживать магнитные свойства, материалы разделают на магнитомягкие и магнитотвердые материалы. Первые быстро намагничиваются, но и быстро теряют свои свойства. К таким относится железо (не обработанное). Магнитотвердый материал — например, сталь — в магнитном поле надо выдерживать долго. Зато после «выдержки» он становится магнитом на значительный промежуток времени. Можете поэкспериментировать со стальными скрепками.

Что такое магнитное поле

Приближая магниты друг к другу, на некотором расстоянии вы начнете ощущать, как они притягиваются или отталкиваются. Чем ближе подносите, тем сильнее они взаимодействуют. Все потому, что вокруг них существует магнитное поле. И чем ближе к магниту, тем поле сильнее.  Причем выглядит это поле как округлые линии, которые выходят из северного полюса и «заходят» в южный.

Магнитное поле можно представить в виде линий

Почему так решили? А потому что можно эти линии увидеть «вживую». Для этого надо провести эксперимент. На лист фанеры положить магнит, насыпать вокруг мелких металлических опилок и лист фанеры немного потрусить. Металлические опилки расположатся именно так, как показано на рисунке ниже справа

Обратите внимание — чем ближе к магниту, тем опилок больше, чем дальше — тем меньше. Это потому что магнитное поле ослабевает по мере удаления

Экспериментальное подтверждение: смотрим на магнитное поле и на взаимодействие полюсов

Опилки помогут понять и правила притяжения или отталкивания полюсов. На левом рисунке мы видим что происходит, если приблизить два противоположных полюса. Они притягиваются. Причем когда процесс завершится, картинка будет один в один как та, что справа. Как видите, они даже немного похожи.

Если поднести поближе два одноименных полюса — юг-юг или север-север — они будут отталкиваться. Это демонстрирует средний рисунок. И чем ближе их подносите, тем сильнее будет ощущаться противодействие.

Сила Ампера: варианты расчета

Прежде чем сформулировать данную величину, необходимо разобраться, что такое понятие сила в физике. Ей называется величина в физике, которая является мерой воздействия всех окружающих тел на рассматриваемый объект. Обычно любую силу обозначают английской буквой F, от латинского fortis, что означает сильный.

Рассчитывается элементарная сила Ампера по формуле:

где, dl – часть длины проводника, B –индукция магнитного контура, I – сила тока.

Рассчитывается также сила Ампера по формуле:

где, J – направление плотности тока, dv– элемент объема проводника.

Формулировка расчета модуля силы Ампера, согласно литературе, звучит так: данный показатель напрямую зависит от силы тока, протяженности проводника, синуса, образуемого между этим вектором и самим проводником угла, и величины значения вектора магнитного контура в модуле. Она и носит название модуля силы Ампера. Формула данного закона математически строится так:

где, B – модуль индукции магнитного контура, I – сила тока, l – длина проводника, α – образуемый угол. Максимальное значение будет при перпендикулярном их пересечении.

Показатель измеряется в ньютонах (условное обозначение – Н) или

. Он является векторной величиной и зависит от вектора индукции и тока.

Существуют и другие формулы для расчета силы Ампера. Но на практике они достаточно редко востребованы и тяжелы для понимания.

Какое правило применить

Слова синонимы: рука, винт, буравчик

Вначале разберем слова-синонимы, многие начали спрашивать себя: если тут повествование должно затрагивать буравчик, почему текст постоянно касается рук. Введем понятие правой тройки, правой системы координат. Итого, 5 слов-синонимов.

Потребовалось выяснить векторное произведение векторов, оказалось: в школе это не проходят. Проясним ситуацию любознательным школьникам.

Декартова система координат

Школьные графики на доске рисуют в декартовой системе координат Х-Y. Горизонтальная ось (положительная часть) направлена вправо – надеемся, вертикальная – указывает вверх. Делаем один шаг, получая правую тройку. Представьте: из начала отсчета в класс смотрит ось Z. Теперь школьники знают определение правой тройки векторов.

В Википедии написано: допустимо брать левые тройки, правые, вычисляя векторное произведение, несогласны. Усманов в этом плане категоричен. С разрешения Александра Евгеньевича приведем точное определение: векторным произведением векторов называют вектор, удовлетворяющий трем условиям:

1. Модуль произведения равен произведению модулей исходных векторов на синус угла меж ними.
2. Вектор результата перпендикулярен исходным (вдвоем образуют плоскость).
3. Тройка векторов (по порядку упоминания контекстом) правая.

Правую тройку знаем. Итак, если ось Х – первый вектор, Y – второй, Z будет результатом. Почему назвали правой тройкой? По-видимому, связано с винтами, буравчиками. Если закручивать воображаемый буравчик по кратчайшей траектории первый вектор-второй вектор, поступательное движение оси режущего инструмента станет происходить в направлении результирующего вектора:

1. Правило буравчика применяется к произведению двух векторов.
2. Правило буравчика качественно указывает направление результирующего вектора этого действия. Количественно длина находится выражением, упомянутым (произведение модулей векторов на синус угла меж ними).

Простые приемы запоминания правил буравчика

Люди забывают, что силу Лоренца проще определять правилом буравчика с левосторонней резьбой. Желающий понять принцип действия электрического двигателя должен как дважды два щелкать подобные орешки. В зависимости от конструкции число катушек ротора бывает значительным, либо схема вырождается, становясь беличьей клеткой. Ищущим знания помогает правило Лоренца, описывающее магнитное поле, где движутся медные проводники.

Для запоминания представим физику процесса. Допустим, движется электрон в поле. Применяется правило правой руки для нахождения направления действия силы. Доказано: частица несет отрицательный заряд. Направление действия силы на проводник находится правилом левой руки, вспоминаем: физики совершенно с левых ресурсов взяли, что электрический ток течет в направлении противоположном тому, куда направились электроны. И это неправильно. Поэтому приходится применять правило левой руки.

Не всегда следует идти такими дебрями. Казалось бы, правила больше запутывают, не совсем так. Правило правой руки часто применяется для вычисления угловой скорости, которая является геометрическим произведением ускорения на радиус: V = ω х r. Многим поможет визуальная память:

1. Вектор радиуса круговой траектории направлен из центра к окружности.
2. Если вектор ускорения направлен вверх, тело движется против часовой стрелки.

Посмотрите, здесь опять действует правило правой руки: если расположить ладонь так, чтобы вектор ускорения входил перпендикулярно в ладонь, персты вытянуть по направлению радиуса, отогнутый на 90 градусов большой палец укажет направление движения объекта. Достаточно однажды нарисовать на бумаге, запомнив минимум на половину жизни. Картинка действительно простая. Больше на уроке физики не придется ломать голову над простым вопросом – направление вектора углового ускорения.

Аналогичным образом определяется момент силы. Исходит перпендикулярно из оси плеча, совпадает направлением с угловым ускорением на рисунке, описанном выше. Многие спросят: зачем нужно? Почему момент силы не скалярная величина? Зачем направление? В сложных системах непросто проследить взаимодействия. Если много осей, сил, помогает векторное сложение моментов. Можно значительно упростить вычисления.

Правило левой и правой руки в физике — описание

История открытия, правило буравчика

Связь между электричеством и магнетизмом обнаружили только в XIX веке. С тех пор люди имеют представление о магнитном поле. Первым его обнаружил датский физик Х.Эрстед. После его открытия многими учеными была проведена серия опытов, в ходе которых было открыто, что поле это широкого спектра действия (может выходить за рамки объекта) и имеет круговой характер движения. Далее исследовали направление этого движения. Определили, что оно может быть направлено в разные стороны в зависимости от расположения полюсов и сил, действующих на проводник. Так были открыты и сформулированы правила правой и левой руки. Одно из них определяет направление магнитных линий, другое — действующих на проводник сил.

Примечание

Магнитное поле было принято обозначать специальными магнитными линиями (или линиями магнитной индукции): чем «гуще» линии, тем больше значение действующей силы магнитного поля.

Примечание

Магнитные линии замкнутые и не свиваются.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

Примечание

Зная направление линий, можно определить направление вектора магнитной индукции, и наоборот. Потому что вектор направлен по касательной к каждой точке магнитных линий.

Хоть определение правила буравчика (винта\правой руки) и сформулировано ученым-физиком Петром Буравчиком, название происходит от специального инструмента с «правой» резьбой — буравчика или винта. Было замечено, что при вкручивании его в землю резьба движется по часовой стрелке, то есть вправо. Так было определено направление силовых линий магнитного поля.

Правило левой руки было введено следом. Оно помогает определить направление воздействия на сам проводник.

Полезные сведения и советы

1. Общепринято считать, что направление тока указывает в сторону от плюса к минусу. На самом деле, в проводнике упорядоченное перемещение электронов направлено от негативного полюса к позитивному. Поэтому, если бы перед вами стояла задача вычисления силы Лоренца для отдельного электрона в проводнике, следовало бы учитывать данное обстоятельство.
2. По умолчанию мы рассматриваем винт (буравчик, штопор) с правой резьбой. Однако не следует забывать о существовании винтов с левой резьбой.
3. При использовании правила часовой стрелки мы принимаем условие о том, что стрелки совершают движение слева направо. Известно, что в бывшем СССР производились часы с обратным ходом часового механизма. Возможно, такие модели существуют до сегодняшнего дня.

Советы: если вам необходимо определить пространственное расположение момента силы, под действием которой происходит вращение некоего тела – вращайте винт в ту же сторону. Условное врезание винта укажет на ориентацию вектора момента силы. Скорость вращения тела не влияет на направление вектора.

Полезно знать, что при вращении буравчика по ходу вращения тела, траектория его ввинчивания совпадёт с направлением угловой скорости.

Правило Буравчика

Расположим рядом с проводником несколько магнитных стрелок и пустим в проводнике ток — стрелки сориентируются в магнитном поле проводника (рис. 3.1, а). Северный полюс каждой стрелки укажет направление вектора индукции магнитного поля в данной точке, а значит, и направление магнитных линий этого поля.

С изменением направления тока в проводнике изменится и ориентация магнитных стрелок (рис. 3.1, б). Это означает, что направление магнитных линий зависит от направления тока в проводнике.

Рис. 3.1. Определение направления линий магнитной индукции магнитного поля проводника с током с помощью магнитных стрелок

Определять направление линий магнитной индукции с помощью магнитной стрелки не всегда удобно, поэтому используют правило буравчика:

Если вкручивать буравчик по направлению тока в проводнике, то направление вращения ручки буравчика укажет направление магнитных линий магнитного поля тока (рис. 3.2, а);

или иначе:

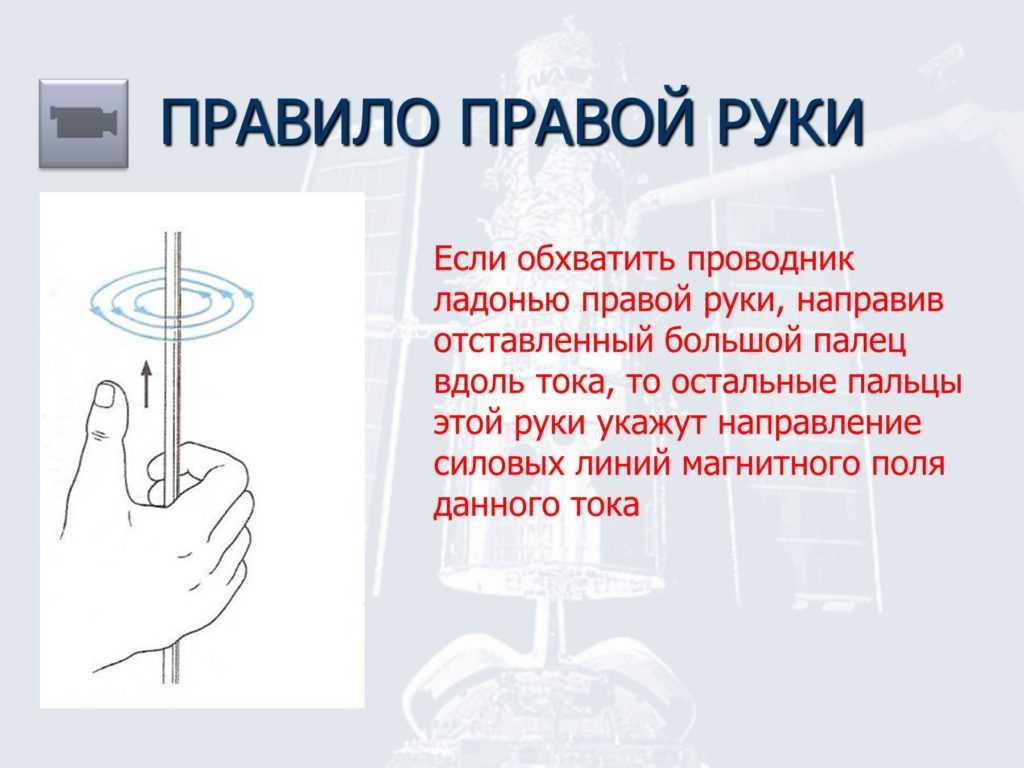

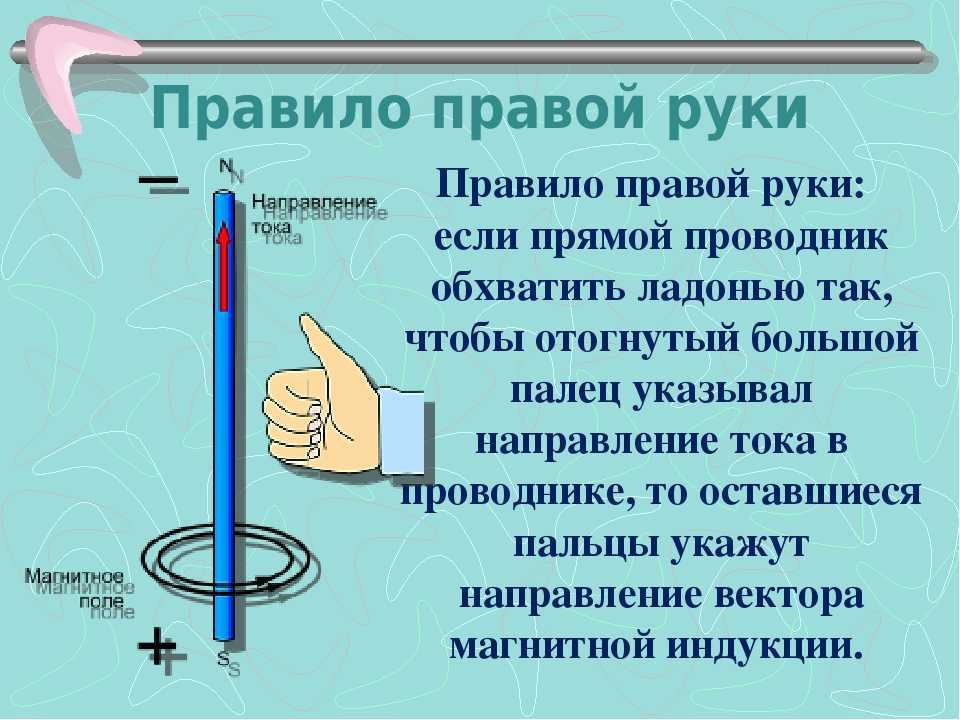

Если направить большой палец правой руки по направлению тока в проводнике, то четыре согнутых пальца укажут направление магнитных линий магнитного поля тока (рис. 3.2, б).

Рис. 3.2. Определение направления линий магнитного поля проводника с током с помощью правила буравчика

От чего зависит модуль индукции магнитного поля проводника с током

Вспомните: магнитное действие проводника с током первым обнаружил X. Эрстед в 1820 г. А вот почему это открытие не было сделано раньше? Дело в том, что с увеличением расстояния от проводника магнитная индукция созданного им поля быстро уменьшается. Поэтому, если магнитная стрелка расположена не вблизи проводника с током, магнитное действие тока почти незаметно.

Рис. 3.3. Линии магнитной индукции магнитного поля прямого проводника с током. Проводник расположен перпендикулярно плоскости рисунка; крестик означает, что сила тока в проводнике направлена от нас

Магнитная индукция зависит также от силы тока: с увеличением силы тока в проводнике магнитная индукция созданного им магнитного поля увеличивается.

Магнитное поле катушки с током

Свернем изолированный провод в катушку и пустим по проводу ток. Если теперь вокруг катушки разместить магнитные стрелки, то к одному торцу катушки стрелки повернутся северным полюсом, а к другому — южным (рис. 3.4). Это означает, что около катушки с током существует магнитное поле.

Рис. 3.4. Исследование магнитного поля катушки с током с помощью магнитных стрелок

Как и полосовой магнит, катушка с током имеет два полюса — южный и северный. Полюсы катушки расположены на ее торцах, и их легко определить с помощью правой руки:

Если четыре согнутых пальца правой руки направить по направлению тока в катушке, то отогнутый на 90° большой палец укажет направление на северный полюс катушки, то есть направление вектора магнитной индукции внутри катушки (рис. 3.5).

Рис. 3.5. Определение полюсов катушки с током с помощью правой руки

Сравнив магнитные линии постоянного полосового магнита и катушки с током, увидим, что они очень похожи (рис. 3.6). Заметим: магнитная стрелка, подвешенная катушка с током и подвешенный полосовой магнит ориентируются в магнитном поле Земли одинаково.

Подводим итоги:

Около проводника с током существует магнитное поле. Магнитная индукция поля, созданного током, уменьшается с увеличением расстояния от проводника и увеличивается с увеличением силы тока в проводнике.

Направление линий магнитной индукции магнитного поля проводника с током можно определить с помощью магнитных стрелок или правила буравчика.

Катушка с током, как и постоянный магнит, имеет два полюса. Их можно определить с помощью правой руки: если четыре согнутых пальца правой руки направить по направлению тока в катушке, то отогнутый на 90° большой палец укажет направление на ее северный полюс.

Рекомендую подробно изучить предметы:

Физика Атомная физика Ядерная физика Квантовая физика Молекулярная физика

Ещё лекции с примерами решения и объяснением:

• Шунт и добавочное сопротивление
• Электродвижущая сила
• Электрические измерительные приборы
• Электрическое поле Земли
• Закон Ома для цепи переменного тока с последовательным соединением сопротивлений
• Сила и закон Ампера
• Закон взаимодействия прямолинейных параллельных проводников с током
• Сила Лоренца

Примечания

Математические детали общего понятия ориентации базиса, о котором здесь идёт речь — см. в статье Ориентация.

Под определением направления здесь везде имеется в виду выбор одного из двух противоположных направлений (выбор между всего двумя противоположными векторами), то есть сводится к выбору положительного направления.

Это означает, что другие правила могут быть также удобны в любом количестве, но их использование не является необходимым.

Это означает, что при желании можно пользоваться и противоположным правилом, и иногда это может быть даже удобно.

Понятие правого и левого базиса распространяются не только на ортонормированные, но на любые трехмерные базисы (то есть и на косоугольные декартовы координаты тоже), однако мы для простоты ограничимся здесь случаем ортонормированных базисов (прямоугольных декартовых координат с равным масштабом по осям).

Можно проверить, что в целом это действительно так, исходя из элементарного определения векторного произведения: Векторное произведение есть вектор, перпендикулярный обоим векторам-сомножителям, а по величине (длине) равный площади параллелограмма. То же, какой из двух возможных векторов, перпендикулярных двум заданным, выбрать — и есть предмет основного текста, правило, позволяющее это сделать и дополняющее приведённое здесь определение, указано там.

Левая резьба применяется в современной технике только тогда, когда применение правой резьбы привело бы к опасности самопроизвольного развинчивания под влиянием постоянного вращения данной детали в одном направлении — например, левая резьба применяется на левом конце оси велосипедного колеса

Помимо этого, левая резьба применяется в редукторах и баллонах для горючих газов, чтобы исключить подсоединение к кислородному баллону редуктора для горючего газа.

В том числе они могут быть в своих случаях и более удобными, чем общее правило, и даже иногда сформулированы достаточно органично, чтобы особенно легко запоминаться; что, правда, по-видимому, всё же не делает запоминание их всех более лёгким, чем запоминание всего одного общего правила.

Даже если мы имеем дело с достаточно асимметричным (и асимметрично расположенным относительно оси вращения) телом, так что коэффициентом пропорциональности между угловой скоростью и моментом импульса служит тензор инерции, несводимый к численному коэффициенту, и вектор момента импульса тогда вообще говоря не параллелен вектору угловой скорости, тем не менее правило работает в том смысле, что направление указывается приблизительно, но этого достаточно, чтобы сделать выбор между двумя противоположными направлениями.

Строго говоря, при этом сопоставлении есть ещё постоянный коэффициент 2, но в данной теме это не важно, так как речь идет сейчас только о направлении вектора, а не о его величине. Не обязательное требование.

Не обязательное требование.

Не обязательное требование.

Правило буравчика

Магнитное поле электрического тока

Вокруг проводника с током образуется магнитное поле, так что свободно вращающаяся магнитная стрелка, помещенная вблизи проводника, будет стремиться занять положение, перпендикулярное плоскости, проходящей вдоль него. В этом легко убедиться, проделав следующий опыт.Магнитное поле прямого проводника с током В отверстие горизонтально положенного листа картона вставляют прямолинейный проводник и пропускают через него ток. Насыпают на картон железные опилки и убеждаются в том, что они располагаются концентрическими окружностями, имеющими общий центр в точке пересечения проводником картонного листа. Магнитная стрелка, подвешенная на нити вблизи этого проводника, займет положение, указанное на рисунке. При изменении направления тока в проводнике магнитная стрелка повернется на угол 180°, оставаясь в положении, перпендикулярном плоскости, проходящей вдоль проводника. В зависимости от направления тока в проводнике направление магнитных линий образуемого им магнитного поля определяется правилом буравчика, которое формулируется следующим образом:

Если поступательное движение буравчика совпадает с направлением тока в проводнике, то вращательное движение его рукоятки указывает направление магнитных линий поля, образующегося вокруг этого проводника.

Если по проволоке, согнутой в виде кольца, пропустить ток, то под действием его также возникнет магнитное поле. Проволока, согнутая спирально и состоящая из нескольких витков, расположенных так, что оси их совпадают, называется соленоидом.

Магнитное поле соленоида

При прохождении тока через обмотку соленоида или один виток проволоки возбуждается магнитное поле. Направление этого поля также определяется правилом буравчика. Если расположить ось буравчика перпендикулярно плоскости кольцевого проводника или вдоль оси соленоида и вращать его рукоятку по направлению тока, то поступательное движение этого буравчика укажет направление магнитных линий поля кольца или соленоида. Магнитное поле, возбужденное током обмотки соленоида, подобно магнитному полю постоянного магнита, т. е. конец соленоида, из которого выходят магнитные линии, является его северным полюсом, а противоположный конец — южным. Направление магнитного поля зависит от направления тока и при изменении направления тока в прямолинейном проводнике или в катушке изменится также направление магнитных линий поля, возбуждаемого этим током. В однородном магнитном поле во всех точках поле имеет одинаковое направление и одинаковую интенсивность. В противном случае поле называется неоднородным. Графически однородное магнитное поле изображают параллельными линиями с одинаковой плотностью, например, в воздушном зазоре между двумя разноименными параллельно расположенными полюсами магнита.

(Подробно и доходчиво в видеокурсе «В мир электричества — как в первый раз!»)

• Назад
• Вперёд

Правило правой руки для векторного произведения

1-й вариант правила ПР для векторного произведения:

Если векторы изобразить таким образом, чтобы их начальные точки совпадали, и вращать 1-й вектор-сомножитель коротким путём ко 2-му вектору-сомножителю, а 4 пальца правой руки при этом указывают в сторону вращения, то большой палец, оттопыренный под прямым углом, покажет направление вектора-произведения (ВП).

2-й вариант правила ПР для ВП:

Если векторы изобразить так, чтобы совпадали их начала, а большой палец правой руки вытянуть по длине 1-го вектора-сомножителя, указательный — по длине 2-го вектора-сомножителя, то средний приблизительно покажет направление вектора-произведения.

Направление вектора-произведения

По аналогии с электродинамикой большой палец — это ток (I), указательный — вектор МИ (B), а средний палец — сила (F). Ассоциативно легче будет запомнить по расположению пальцев руки, напоминающему пистолет.

ППР для ВП означает, что когда совпадающие в одной точке векторы пытаться поворачивать по короткому маршруту — первый вектор (большой палец) ко второму (указательный палец), то буравчик будет совершать свой круг в сторону произведения векторов (средний палец).

Значение слова бура́вчик

1. уменьш. к бурав; небольшой ручной инструмент для сверления отверстий цилиндрической формы ◆ Выпросил себе на время у священника, за подрезку винограда, топор, долото, стамеску, молоток и буравчик, обязавшись за них еще прищепить ему несколько дичков яблонь и слив в церковном садике. Г. П. Данилевский, «Воля», 1863 г. (цитата из НКРЯ)◆ В тот же день пришёл техник из домоуправления, с ним какой-то посторонний, по наружности и походке из села или района, сорвали бумагу с гербовой печатью, отперли двери, техник недолго покрутился, человек остался один, вынул из кармана молоток, буравчик, прибил снаружи два кольца, набросил замок и, перед тем как уйти, три раза крепко подергал. Аркадий Львов, «Двор», 1981 г. (цитата из НКРЯ)

Определение

Автором правила буравчика является физик-теоретик Петр Сигизмундович Буравчик. С его помощью было определено направление аксиального вектора с известным базисным вектором. Данное правило используется в случае мнемонического определения с применением правой и левой руки.

Такое правило является мнемоническим алгоритмом для установления электромагнитной индукции, на основе установленного направления движения электрического тока, который является возбудителем магнитных полей.

Более кратко и понятно это правило можно объяснить следующим образом:

1. Буравчик направляется острием вниз и вкручивается по часовой стрелке.
2. Его острие имитирует вектор направленности электрического тока.
3. В момент ввинчивания ориентация линий магнитной индукции совпадает с направлением движения рукоятки буравчика.

Общепринятым правилом считается направление движения витка в правую сторону. Принимая этот факт, можно сделать вывод: при движении тока по кратчайшему пути в одном направлении, а именно от положительного значения к отрицательному, линии магнитной индукции будут направлены в правую сторону. Условие актуально для прямого проводника.

Правило буравчика имеет две основные разновидности:

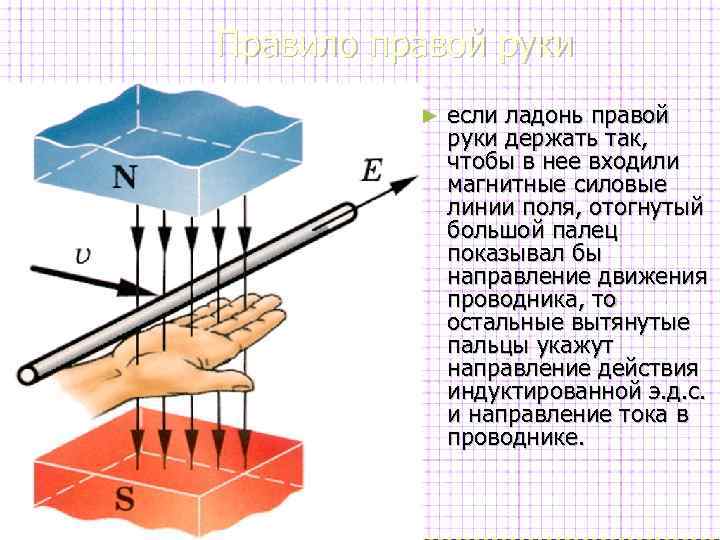

1. Правило правой руки.
2. Правило левой руки.

Далее будет дано объяснение и конкретный пример для более простого понимания.
