Пошаговая проверка тэна в стиральной машине мультиметром

Проверка ТЭНа на пробой

Для проверки нагревательного элемента на пробой необходимо:

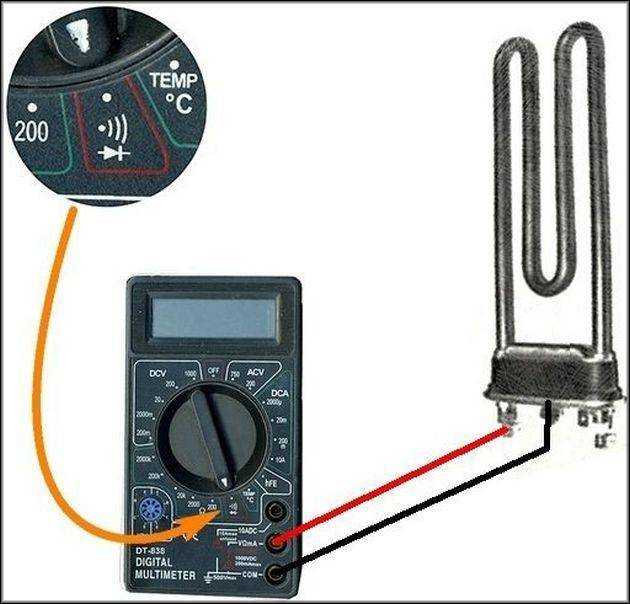

• Перевести мультиметр в режим зуммера.
• Один щуп приставить к клемме, второй – к корпусу ТЭНа.
• Если мультиметр пищит, значит есть пробой, и ТЭН неисправен.

Иногда пробой возникает только при нагреве ТЭНа. Чтобы проверить это, запустите программу с нагревом и дождитесь, когда ТЭН начнёт греть воду. Затем, отключите стиральную машину от электричества, снимите провода с клемм ТЭНа, и также прозвоните его приложив один щуп мультиметра к клемме ТЭНа, а второй – к его корпусу. Если таким образом нагреватель звонится, значит, он неисправен.

Сложно? Не уверены, что правильно определите состояние ТЭНа? Не рискуйте! Обращайтесь к профессионалам. Мастера «РемБытТех» проведут диагностику нагревателя вашей стиральной машины и, при необходимости, заменят ТЕН на новый. Звоните или отправляйте онлайн-заявку.

Наши специалисты приезжают в течение 24 часов с момента обращения. Ремонтируют на дому за один визит. На работы и новые запчасти – дают гарантию на срок до 2 лет. Обращайтесь, и ваша машинка прослужит вам еще долгие годы!

Стиральная машина выбивает автомат — как без приборов найти причину отключения УЗО. Как проверить тэн стиральной машинки мультиметром.

Электрический трубчатый нагревательный элемент (ТЭН) — это электрический нагревательный элемент в виде металлической трубки произвольной формы, в которую помещена спираль из никелевой или феохромной проволоки с проводами на концах. Трубка заполняется кварцевым песком для изоляции катушки и рассеивания тепла от нее. Нагревательный элемент не имеет полярности, поэтому не имеет значения, к какой клемме подключены фаза и ноль.

ТЭН был изобретен и запатентован 20 сентября 1859 года американцем Джорджем Симпсоном.

Почти все современные электрические нагревательные приборы, такие как чайники, утюги, стиральные машины и обогреватели, используют в качестве источника тепла нагревательные элементы.

Если прибор не нагревается, это не означает, что нагревательный элемент поврежден. Возможно, неисправность связана с выключателем, термостатом или другим элементом управления. Однако в первую очередь необходимо проверить нагревательный элемент, что сделать несложно. Любой домашний мастер, читающий эту статью, даже если у него нет опыта проверки и замены нагревательного элемента, может легко выполнить эту задачу, выбрав наименее затратный метод проверки элемента.

Проверка без прибора

Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.

Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:

• Как с помощью тестера проверить сопротивление ТЭНа.
• Как быстро и просто проверить пробой на корпус стиральной машины.
• Как самостоятельно проверить ТЭН стиральной машины без прибора.

Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:

1. Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6.
   В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды».
2. Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
3. Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.

Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.

Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:

1. Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке.
   Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты.
2. Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
3. Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
4. Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).

Выявление поломки

Если на вашей стиральной машинке сгорел нагреватель, то вы это заметите по многим из причин:

1. Плохое качество отстирывания вещей;
2. При работе стиралки люк остаётся постоянно холодным;
3. Стирка либо увеличивается во времени, либо не прекращается;
4. Преждевременная остановка машинки и прекращение стирки;
5. Дисплей показывает непонятные знаки и символы;
6. Из бака появился неприятный запах;
7. При соприкосновении с неокрашенными участками машинки чувствуются удары током.

Все это говорит о неисправности стиральных машин и скорое всего необходимо заменить тэн для нормальной их работы. Но при возникновении некоторых признаков поломки тэна, машинка может как обычно выполнять все свои функции дальше, кроме нагрева. Но качество удаления загрязнений будет заметно худшим. Первым делом при подозрении на отсутствие нагрева воды в баке не стоит приступать к её разборке.

Если же с подключением всё нормально, то необходима прозвонка тэна на исправность и придётся вооружаться необходимым инструментом для ремонта своей помощницы. Сначала должна быть произведена прозвонка нагревателя, и в случае его поломки заменить тэн. Для этого нужно узнать, где находится тэн в стиральной машине, сзади или спереди.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

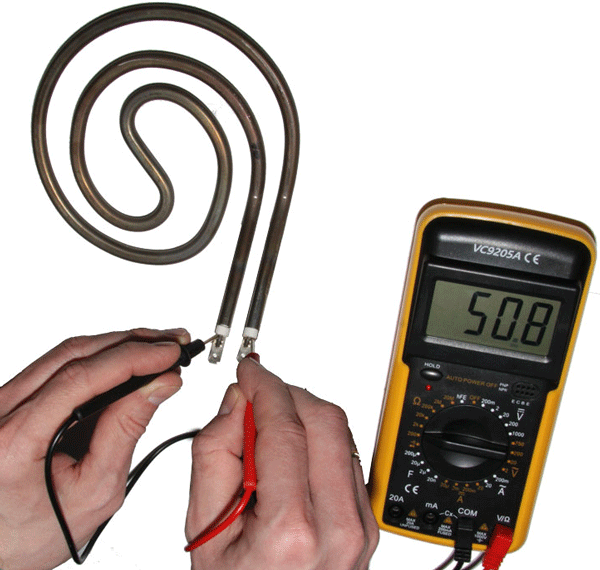

Как проверить ТЭН мультиметром

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
3. Если на табло «0», внутри ТЭНа короткое замыкание.
4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

• Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
• Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
• Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
• Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
• В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
• Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
• Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Как проверить ТЭН стиральной машины

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

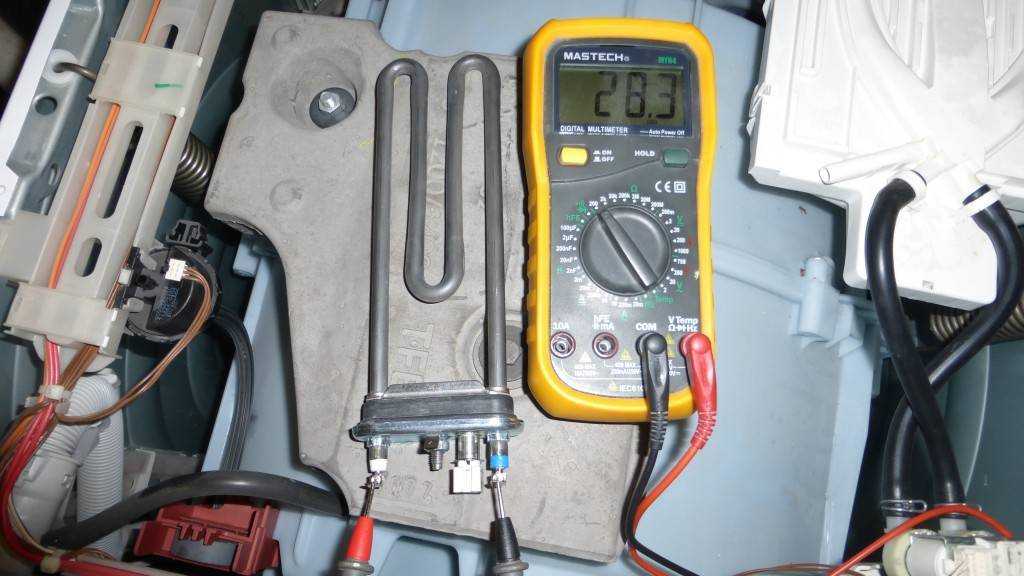

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов . Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Где располагается ТЭН

Чтобы найти трубчатый нагревательный элемент, нам понадобиться разобрать стиральную машинку. Но для начала, давайте определимся, где находится электронагреватель в вашем агрегате. У большинства современных моделей он располагается за задней стенкой. Но вполне вероятно, что ваша машинка не из числа большинства, и деталь располагается за передней крышкой. Чтобы определить, где находится ТЭН, сравним стенки, чаще всего он установлен за той, что больше.

Демонтируем нужную крышку, открутив несколько саморезов. Находим ТЭН, он располагается в нижней части бака. Отключаем от него все провода.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

Статья в тему: История одного самовыравнивающегося пола, сделанного своими руками

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором

Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта

Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить электронагреватель и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Статья в тему: Как правильно установить пластиковые окна на лоджии — повышаем уровень комфорта своими руками

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!

Общие принципы проверки исправности ТЭНа с помощью мультиметра

Прозвонку ТЭНа мультиметром, независимо от типа оборудования, в котором он установлен, можно проводить после того , как будет рассчитано на нем сопротивление и мощность. Эти величины взаимосвязаны. Первый показатель определяют по паспортным данным оборудования. Его знать необходимо, чтобы правильно выставить диапазон тестирования по сопротивлению. После точного определения сопротивления ТЭНа, определяют его фактическую мощность и насколько она соответствует паспортным данным.

Проверка сопротивления ТЭН

Устанавливают мощность нагревателя. Ее можно посмотреть в паспорте оборудования. Напряжение для домашней сети обычно 220 В. После этого можно определить силу тока по простой формуле:

І=Р:U, А.

По Закону Ома можно найти сопротивление:

R=U/І, Ом.

Пример определения сопротивления для популярных по мощности ТЭНов. Для этого предварительно замерив сопротивление по мультиметру:

1000 Вт — 48.4 Ом; 1500 Вт — 32.27 Ом; 2000 Вт — 24.2 Ом; 2500 Вт — 19.36 Ом.

Как замерить мощность ТЭНа мультиметром

Далее измерив сопротивления на ТЭНах мультиметром можно определить фактическую мощность, сопоставить ее с паспортными показателями и определив возможность таких нагревателей обеспечить нужную температуру нагрева и возможную опасность перегрева спиралей.

Р=U2/R, Вт

Примеры расчета фактической мощности ТЭНа по измеренному сопротивлению мультиметром: 49 Ом, фактическая мощность 987 Вт, что ниже нормативной 1000 Вт, оборудование будет дольше нагревать среду;

25 Ом, фактическая мощность 1760 Вт против 1500 Вт, перегрев элемента на 17.3 %; 20 Ом, фактическая мощность 2200 Вт против 2000 Вт, перегрев элемента на 11.0 %; 15 Ом, фактическая мощность 2933 ВТ против 2500 Вт, перегрев элемента на 17.3 %

Стандартная проверка ТЭНа мультиметром

Для всех моделей нагревательного оборудования существует общая методика проверки ТЭНов мультиметром. Сюда входит обязательные мероприятия по технике безопасности при работе с электрооборудованием. Перед началом работ все бытовые устройства должны быть отключены от электросети с визуальным разрывом. Например, вилка питающего провода должна быть вынута из розетки.

Стандартная проверка больше всего применима, когда выполняется тестирование на исправность ТЭНа водонагревателя. При ее проведении потребуется отключить питающие проводники от разъемов ТЭНа.

После этого мультиметр включают в режиме омметра. Для мощности греющих узлов до 2.5 кВт достаточный предел 200 Ом. Далее щупами измерителя прикасаются к клеммам ТЭНа. По полученным данным анализируют состояние греющих элементов:

• сопротивление соответствует расчетному показателю — трубчатый элемент работоспособен;
• сопротивление равное 0 Ом — это внутреннее замыкание элемента, необходима замена;
• сопротивление 1 Ом, обрыв спиральной нити, необходима замена.

Пробой ТЭНа на корпус

Это явление относится к аварийному и создает опасность поражения электротоком человека, при касании его к корпусу, и даже при использовании горячей водой из бойлера и котла . Особенно опасно это явление, если поврежденное электрооборудование не имеет надежной линии заземления.

Для того, чтобы проверить исправность, мультиметр переводят в прозвоночный режим «зуммер». Первый щуп измерителя подключается к выводу ТЭНа, второй к корпусу. Допускается выполнять соединение его с заземляющей клеммой элемента.

При обнаружении пробоя будет звучать зуммер. Владельцу оборудования предстоит обязательная замена ТЭНа и контроль работоспособности защитного заземления.

Технология проверки ТЭНов мультиметром для различного нагревательного оборудования

При том, что существуют общие подходы для тестирования ТЭНов, во многих нагревательных устройствах существуют свои отличия, вызванные конструкцией и условиями работы.

Как проверить ТЭН на стиральной машине (прозвонить, на стиралке) — мультиметром, не снимая, LG, Индезит, Аристон, Самсунг, Электролюкс, Канди, Занусси, Бош

• Машинка случайно могла запустить подогрев кипятильника без воды. Но такие сбои – редкость, происходят они после долгих лет безотказной эксплуатации, когда программная часть отказывает всё чаще. Такое состояние, если ТЭН раскалился «насухую», чревато как его взрывом, так и пожаром – избыточный жар может нагреть барабан и другие, окружающие кипятильник детали и узлы машинки. Случаев самовозгорания неправильно работающей стиральной машины от перекалённого ТЭНа почти нет.
• При пробое ТЭНа спираль касается кожуха нагревателя в двух местах, и её электрическая длина стала короче. Перекалённый ТЭН перегрузит сеть, скажем, как 4-киловаттная спираль, раскалится до ярко-оранжевого цвета. То, что осталось от спирали, быстро сгорит – нихром расплавляется при +1400 градусах.
• Машину постоянно «гоняли» на предельной температуре стирки. Спираль от этого быстрее изнашивается.
• СМА как-либо использовали не по назначению – например, чтобы быстро нагреть 2… 3 ведра воды (сколько помещается в барабан). Сливной шланг при этом выводился в бак для горячей воды.

Где находится

Узнайте расположение нагревательного устройства машины из инструкции. В зависимости от модели оно может находиться в различных местах прибора. Если инструкция к машине не сохранилась, найти элемент в домашних условиях можно самостоятельно:

1. Необходимо положить прибор на боковую сторону. Нужный элемент может находиться на дне.
2. На место нахождения ТЭНа указывают большие размеры задней панели. Чтобы убедиться в том, что устройство находится в задней части бытовой техники, панель можно снять.
3. Поиск ТЭНа также ведется через барабан. Для удобства поисков можно использовать фонарик.

С какой целью производится проверка?

Электроутюг или бойлер — это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было — почистить ТЭН снаружи.

Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева. Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Проверка обыкновенного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно делать, можно приступать непосредственно к самому тестированию, которое выполняется в несколько шагов.

В дальнейших действиях руководствуйтесь приведенной ниже инструкцией правильной проверки:

1. Установите переключатель сопротивления на мультиметре в диапазон, в который укладывается рассчитанный ранее по формуле показатель.
2. Поочередно прикоснитесь щупами тестера к каждому выходному контакту тестируемого ТЭНа и корпусу прибора.

Далее приводится расшифровка показаний тестера, которые отображаются на его дисплее:

• Сопротивление равняется рассчитанному – исправность прибора и пригодность к работе.
• Табло показывает значение 0 – короткое замыкание спирали внутри трубки.
• Табло показывает значение 1 (или бесконечность) – обрыв нагревательной спирали.

После завершения процедуры проверки необходимо заняться прозваниванием, которое позволяет определить, происходит ли электрический пробой на корпус прибора. Прозвон осуществляется также при помощи тестера следующим образом:

1. Настройте мультиметр в режим зуммера, повернув регулятор на лицевой панели.
2. Поочередно прикоснитесь ко всем клеммам нагревательного элемента и к корпусу.

Если в момент прикосновения щупов к контактам зуммер начинает издавать высокочастотные сигналы, значит происходит электрический пробой на корпус прибора, что может привести к поражению током с серьезными последствиями для здоровья и жизни.

Нестандартные способы проверки ТЭНов

Несмотря, на то, что мультиметр недорогой и доступный в быту прибор, может случиться так, что его не окажется в нужный момент под рукой. Существует много других довольно точных методов определения работоспособности ТЭНов, позволяющих проверить его без мультиметра.

Самый простой использовать обычный шнур с вилкой для работы в сети 220 В, подключив к нему напрямую выходы ТЭНа. Если через короткое время он станет горячим, то исправность его доказана. Для этого метода потребуется выполнение ряда мер безопасности от возможного поражения электротоком и горячей поверхности корпуса элемента. Касаться его нужно только при отключенном электропитании и в перчатках.

Более надежный метод проверки — это использование мегомметра. Можно также провести элементарную проверку с помощью обычной лампочки. Для этого варианта собирают простейшую электросхему: два медных одножильных провода, подключенные к лампочке в защитном корпусе или в обычном патроне, а на других концах выполнены щупы. Проверку проводят путем подключения к одному контакту ТЭН «0» от сети, а ко второму «фазы» через контрольную лампу. Узнаете, что элемент исправен, если лампочка загорится.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

• УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
• Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

• Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
• Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
• Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим
