Сферы применения нихромовой проволоки

Специфические свойства нихрома нашли своё применение в различных сферах деятельности, как бытового, так и промышленного характера.

Всевозможные разновидности этого сплава используются в качестве нагревательных элементов различных приборов: электрических печей, сушилок, термопар, а также в керамических изделиях, исполняя роль несущего каркаса.

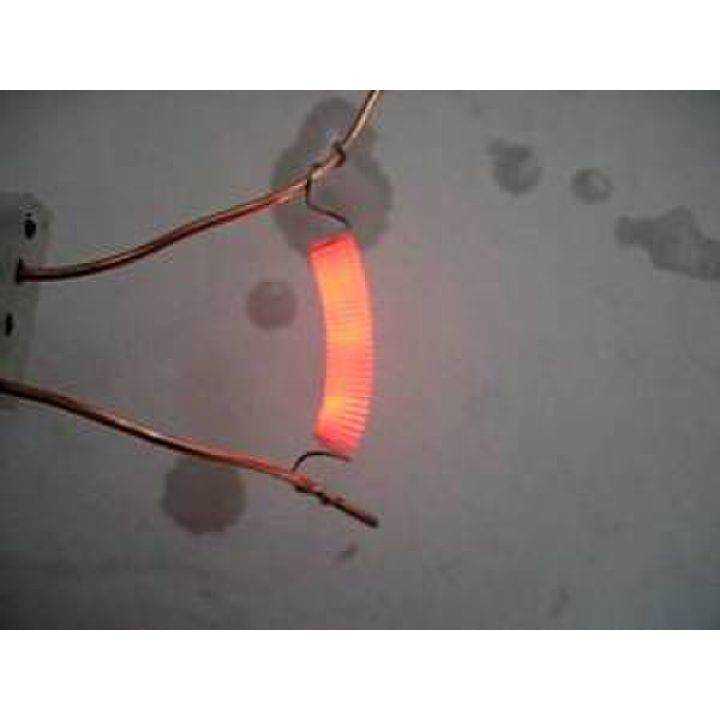

Нихромовая проволока, как основной исполнительный орган электронагревательных приборов, в большинстве случаев представляет собой спираль, через которую пропускают электрический ток заданного значения. Такая форма признана наиболее оптимальной для данных устройств, так как позволяет добиться большей теплоотдачи за счет увеличения длины токопроводящего элемента. Высокая степень пластичности представленного материала существенно увеличивает срок службы таких устройств, ввиду высокой устойчивости к деформациям.

Где же взять нихромовую проволоку в домашних условиях? Этот сплав повсеместно используется в различных бытовых приборах. Их примерами могут служить электрообогреватели, фены, паяльники, тостеры и духовки. Кроме этого, их применяют в электронных сигаретах.

Нихромовая проволока: критерии выбора

Реализация проекта по созданию различных видов электротермического оборудования предполагает тщательный анализ номинальных эксплуатационных параметров, который и послужит отправной точкой в расчете ключевых показателей нихромовой проволоки.

В первую очередь необходимо рассчитать электрическое сопротивление рабочего элемента. Оно зависит от трех физических величин, а именно: удельное сопротивления материала, его длина и площадь поперечного сечения. Формула расчета активного сопротивления выглядит следующим образом: R = ρ · l / S.

Для получения недостающих данных необходимо произвести расчет длины спирали. В зависимости от приложенного на неё напряжения, следует остановиться на наиболее оптимальном значении длины проволоки, её диаметра, а также размера сердечника. Для того чтобы избавить себя от трудоёмких расчетов, можно воспользоваться сводной таблицей, в которой приводятся значения длины спирали, в зависимости от диаметра проволоки и сердечника для нихрома диаметром от 0,2 до 0,5 мм.

D 0,2 мм	D 0,3 мм	D 0,4 мм	D 0,5 мм
D сердечника, (мм)	Длина спирали (см)	D сердечника, (мм)	Длина спирали (см)	D сердечника, (мм)	Длина спирали (см)	D сердечника, (мм)	Длина спирали (см)
1,5	49	1,5	59	1,5	77	2	64
2	30	2	43	2	68	3	46
3	21	3	30	3	40	4	36
4	1	4	22	4	28	5	30
5	13	5	18	5	24	6	26
				6	20

Представленная таблица применима для расчета длины спирали при использовании напряжения 220 В. Например, для проволоки диаметром 0,4 мм и диаметром сердечника равным 3 мм, длина спирали для бытовой электросети составит 40 см. Стоит отметить, что при помощи данной таблицы не составит труда рассчитать искомое значение для напряжения 380 В. Для этого достаточно подобрать нужные данные и составить пропорцию следующего вида: 220 В – 40 см / 380 В – х.

В том случае, если под рукой не оказалось мерительного инструмента и определить диаметр проволоки не представляется возможным, всегда можно воспользоваться простым, но в то же время действенным способом. Для этого достаточно взять обыкновенный карандаш и намотать на него проволоку, плотно прижимая виток за витком. В том случае, если 10 витков спирали укладываются в 1 мм. длины карандаша, то диаметр проволоки будет составлять 1\10 мм.

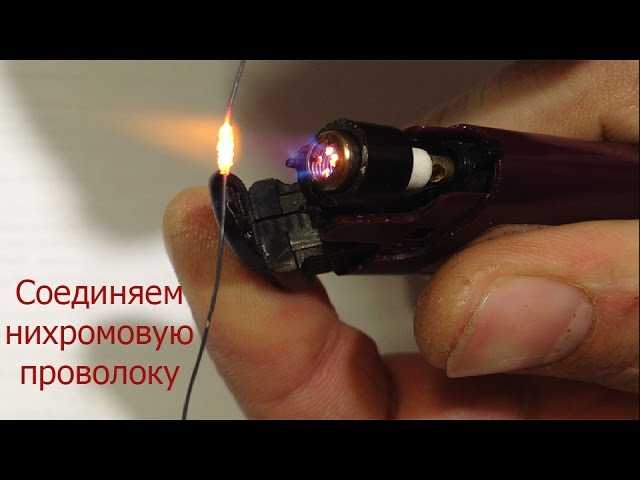

Ремонт нихромовой спирали, сварка, спайка нихрома, сопротивление нихрома

Нагревательные элементы, изготовленные из высокоомных сплавов на основе хрома и никеля, применяются во всех современных бытовых устройствах, предназначенных для преобразования электричества в тепло. Спирали, или ленты из нихрома отличаются высокой сопротивляемостью к окислению благодаря образованию оксидных плёнок. По этой причине надежная пайка нихромовых нагревателей при отсутствии специального оборудования (вакуумные камеры, газовые среды) должна проводиться после обработки соединяемых поверхностей флюсами, в состав которых входят кислоты, способные разрушать защитный слой окислов. Нихромовые спирали служат дольше аналогов из фехральных сплавов, однако и они подвергаются разрушению при длительной эксплуатации. Вероятность возникновения пережиганий и обрывов увеличивается на таких участках проводника, где имеются механические повреждения, зазубрины, перегибы, или перехлёсты с поверхностью соседних нагревательных элементов. Ремонт повреждённой спирали из нихрома возможно провести в домашних условиях. При соблюдении несложных технологий эксплуатационные характеристики электрооборудования будут полностью восстановлены.

Методики расчета

По сопротивлению

Давайте разберемся как рассчитать длину нихромовой проволоки по мощности и сопротивлению. Расчёт начинается с определения требуемой мощности. Представим, что, нам нужна нить из нихрома для паяльника малых размеров мощностью в 10 Ватт, который будет работать от блока питания на 12В. Для этого у нас есть проволока диаметром 0.12 мм.

Простейший расчет длины нихрома по мощности без учета нагрева выполняется так:

Определим силу тока:

Расчет сопротивления нихромовой проволоки проводим по закону Ома:

Длина проволоки равна:

где S – площадь поперечного сечения, ρ – удельное сопротивление.

Или по такой формуле:

Но сначала нужно рассчитать удельное сопротивление для нихромовой проволоки диаметром 0.12мм. Оно зависит от диаметра – чем он больше, тем меньше сопротивление.

Тоже самое можно взять из ГОСТ 12766.1-90 табл. 8, где указана величина в 95.6 Ом/м, если по ней пересчитать, то получится почти тоже самое:

Для нагревателя мощностью 10 ватт, который питается от 12В, нужно 15.1см.

Если вам нужно выполнить расчет числа витков спирали, чтобы её свить из нихромовой проволоки такой длины, то используйте следующие формулы:

Длина одного витка:

где L и d – длина и диаметр проволоки, D – диаметр стержня на котором будут мотать спираль.

Допустим мы будем мотать нихромовую проволоку на стержень диаметром 3 мм, тогда расчеты проводим в миллиметрах:

Но при этом нужно учитывать, способен ли вообще нихром такого сечения выдержать этот ток. Подробные таблицы для определения максимального допустимого тока при определенной температуре для конкретных сечений приведены ниже. Простыми словами – вы определяете, до скольки градусов должна греться проволока и выбираете её сечение для расчётного тока.

Также учтите, что если нагреватель находится внутри жидкости, то ток можно увеличить в 1.2-1.5 раз, а если в замкнутом пространстве, то наоборот – уменьшить.

По температуре

Проблема приведенного выше расчёта в том, что мы считаем сопротивление холодной спирали по диаметру нихромовой нити и её длине. Но оно зависит от температуры, при этом же нужно учитывать при каких условиях получится её достичь. Если для резки пенопласта или для обогревателя такой расчет еще применим, то для муфельной печи он будет слишком грубым.

Особенности сплавов

Максимальные рабочие температуры сплавов нихром и фехраль

Нихром Х20Н80 до 1200 градусов Цельсия.

Нихром Х15Н60 до 1125 градусов Цельсия.

Нихром ХН20ЮС до 1100 градусов Цельсия.

Нихром ХН70Ю до 1200 градусов Цельсия.

Фехраль Х23Ю5Т до 1400 градусов Цельсия Удельное сопротивление нихрома и фехрали

Проволока нихромовая более 3 мм марка Х20Н80 – 1.12 Ом*мм/м.

Проволока нихромовая более 3 мм марка Х15Н60 – 1.13 Ом*мм/м.

Проволока нихромовая более 3 мм марка ХН20ЮС – 1.02 Ом*мм/м.

Проволока нихромовая более 3 мм марка ХН70Ю – 1.30 Ом*мм/м.

Проволока фехралевая более 3 мм марка Х23Ю5Т – 1.39 Ом*мм/м.

Таким образом, наиболее часто нихром и фехраль используются для изготовления электронагревательных элементов печей для всех отраслей промышленности, бытовых приборов и аппаратов теплового действия.

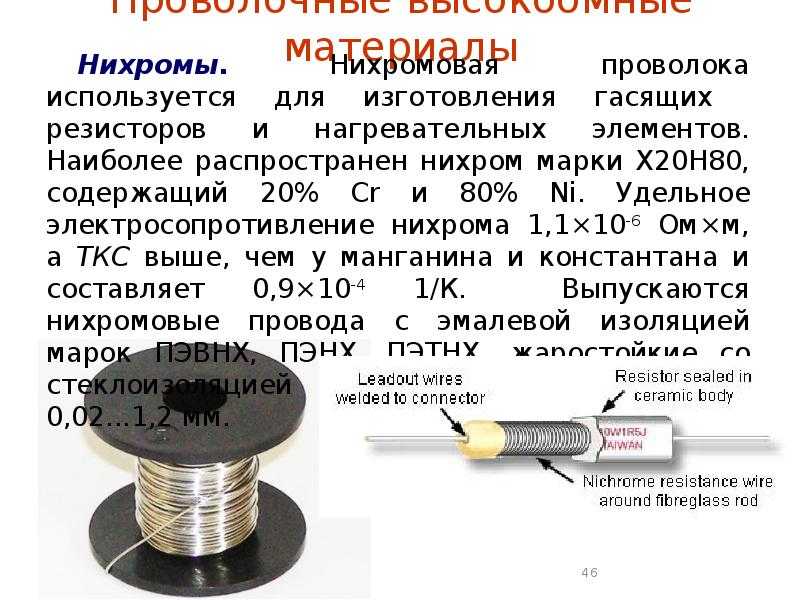

Нихром – это сплав хрома и никеля, характеризующийся термостойкостью, устойчивостью к коррозии, пластичностью и прочностью. Нихромовая проволока широко используется, в частности ее применяют в реостатах, узлах сопротивления, резисторах и иных электронагревательных приборах.

Проволока из этого пластичного материала оптимально в себе сочетает неломкость, стойкость к агрессивной среде, высокую температуру плавления и большой предел текучести.

Нихромовая проволока довольно-таки легко скручивается в спирали, используемые впоследствии для элемента нагрева. Нашей компанией представлен большой выбор нихромовой проволоки.

Поэтому следует определиться, для чего она необходима. Если нихром будет применяться для нагревательных приборов, значит следует выбирать проволоку с буквой Н в маркировке, для элементов сопротивления – соответственно с буквой С, а если в трубчатых электронагревателях – то с обозначением ТЭН.

Нихромовая проволока считается довольно-таки дорогостоящей, однако если учесть такие свойства нихрома, как долговечность, прочность и высокая надежность, то цена того стоит.

Нагревательные элементы из нихромового сплава

Электрический резистивный нагревательный элемент

использовался в течение длительного периода времени. Поэтому многие конструкции усовершенствованы для обеспечения превосходных характеристик

Очень важно проверить все факторы, которые позволят создать нагреватель, который будет предлагать удовлетворительные функциональные возможности по доступной цене. Для выполнения этой задачи необходимо учитывать следующие факторы:

Механические воздействия: если нагретое оборудование должно подвергнуться серьезному механическому удару, метод установки нагревательных элементов должен иметь первостепенное значение.

Температура: это основной фактор при выборе сплава и размера нагревательного материала. Применение нагревательного элемента указывает требуемую температуру

Также важно различать температуру окружающей среды и температуру резистивного провода.

Требуемое пространство: Пространство, вводимое для установки нагревателя, обычно регулируется. Это говорит о том, что достаточное пространство может быть непрактичным

Для равномерного поджаривания хлеба в тостере материал следует держать подальше от поверхности, но для оборудования должно быть достаточно места смещения.

Атмосфера: указывает, что газы или твердые частицы взаимодействуют с нагревателем. Защитный слой в печи или брызги в жаровне обычно определяются.

Температурный цикл: Подходящие условия работы для нагревательного элемента —поддержание постоянной температуры . Обычно это непрактично. Лабораторные испытания показали, что при повышенной рабочей температуре, такой как 800 ° C и выше, обычный включенный нагреватель имеет длительный общий срок службы. Из-за выдающегося срока службы нецикличного нагревателя многие испытания рассчитаны на высокую скорость цикла. Время цикла определяется продолжительностью, необходимой для переключения устройства между стабилизированной температурой испытания и комнатной температурой.

Безопасность: Необходимо соблюдать меры безопасности при работе с приборами, работающими с высокой температурой или с электрическими проводниками. Установка приборов за ограждениями может вызвать более резкое повышение температуры, чем ожидалось.

Плотность мощности: важным фактором, который следует понимать, является плотность мощности, показывающая число, выражающее мощность, рассеиваемую на единицу площади. Для более высоких нагрузок требуются более высокие температуры. Выбор максимального значения является подходящей концепцией конструкции, поскольку он относится к минимальному количеству материала, обеспечивая рентабельную систему при подходящем сроке службы. Это достигается сочетанием наименьшего поперечного сечения проводника и подходящего удельного сопротивления. В нагревательных спиралях и лентах печи самонагревание между контурами допускается за счет излучения витков катушки.

Характеристики нихромовой проволоки

Проволока нихромовая.

Представленный сплав отличается наличием двух основных компонентов – никеля и хрома. В качестве присадочных элементов в состав нихрома могут также входить кремний, алюминий, марганец, железо, титан, цирконий. Количественное соотношение данных лигатур позволяет судить об определённом типе нихрома.

В настоящее время налажено производство двух марок проволок на основе сплавов: Х20Н80 и Х15Н60. Х20Н80 содержит порядка 70-75 % никеля, 20-25% хрома и 0,8-1% железа. Он обладает следующими свойствами:

рабочая температура – 1250-1300 0 С;
удельное сопротивление для проволоки диаметром свыше 3 мм. — 13 Ом*мм/м;
плотность – 8,5 г/см 3 ;
удельная теплоемкость – 0,44 кДж/кг·К.

Незначительное содержание железа в данном сплаве говорит о его низких магнитных свойствах. Это положительно сказывается на его коррозионной устойчивости и износостойкости.

Х15Н60 также характеризуется преобладанием никеля – 60-65% и хрома – 15-18%. Представленный сплав заметно уступает своему аналогу по основным техническим показателям.

рабочая температура – 1000-1100 0 С;
удельное сопротивление для проволоки диаметром свыше 3 мм. — 12 Ом*мм/м;
плотность – 8,0-8,5 г/см 3 ;
удельная теплоемкость – 0,46 кДж/кг·К.

Благодаря большему содержанию железа, концентрация которого может достигать 3%, данный вид нихрома наделён магнитной восприимчивостью, что не позволяет говорить о высокой коррозионной стойкости сплава. Тем не менее, благодаря низкой плотности нихромовой проволоки, выполненной из данного сплава, становится возможным производить образцы с меньшим сечением, отличающиеся большей пластичностью.

Ферронихром отличается высокой механической прочностью и не уступает более легированным сплавам по жаропрочности при эксплуатации в условиях агрессивных сред.

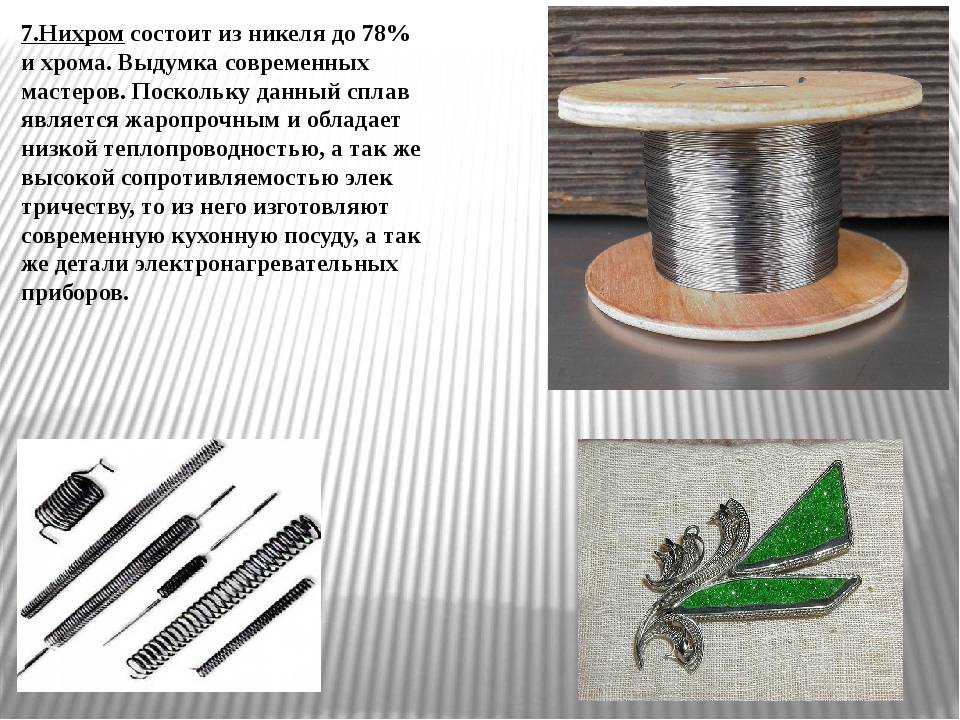

Что такое нихром

Стоит отметить, что в подобном сплаве содержится большая концентрация элементов химического характера, что и обеспечивает прочность и сопротивление к электрическим воздействиям.

Почему же нихром является востребованным в различных сферах? Вот несколько особенностей этого материала:

устойчивость. Изделие не ржавеет, отлично противостоит коррозии, что нельзя сказать о других видах металлов;
не поддается деформации. Нихромовые проволоки сохраняют свойства при любых воздействиях;
эластичность. Материалу можно придать разнообразные формы.

Нихромовые проволоки применяются в различных сферах. Изделие используется для изготовления станков, приспособлений для обработки древесины.

Широкое применение проволока нашла в создании обыкновенных бытовых обогревателей.

Существует определенная классификация нихромовых изделий, которая необходима в случае их применения в различных системах. Например, маркировка C говорит о том, что изделие используется для изготовления различных элементов, характеризующихся сопротивлением.

Буква H на проволоке указывает на то, что материал применяется для создания нагревательных систем.

Нихром из отслуживших изделий или приобретенный, но не востребованный, попадает через пункты приема цветных металлов на вторичную переработку
.

Скупка нихрома в любом виде осуществляют как мелкие точки, так и солидные компании, варьируется и цена.

Куда обратиться – решает сдатчик после изучения условий.

Рассмотрим, что собой представляет нихром и его лом, сколько платят за 1 кг этого сплава и почему.

Полученный в 1905 году сплав никеля и хрома в пропорции 80 к 20
, благодаря техническим свойствам, нашел применение во многих устройствах и изделиях. Несмотря на высокую стоимость полученного материала, очевидная выгода наблюдалась за счет долговечности и безотказной работы устройств.

Процентное соотношение никель-хром было подобрано экспериментально и решало поставленную цель: добиться таких свойств металла, которые не обеспечивал ни один из применявшихся в то время в технике.

Преимущественные характеристики
нихрома:

пластичность (важное свойство при производстве изделий из нихрома);
жаростойкость;
незначительный коэффициент расширения при воздействии высоких температур;
не создает значимого электромагнитного поля при эксплуатации изделий в электроприборах:
высокое сопротивление току (основной параметр для применения в электрических нагревающих устройствах);
небольшой удельный вес.

В настоящее время состав сплава может варьироваться. Могут вводиться добавки
из:

марганца;
железа;
кремния;

Изделия
, получаемые из никельсодержащего сплава:

лента;
прут;
проволока;
отдельные виды крепежа;
детали для работы устройств в условиях резких и многократных перепадов температур и (или) в агрессивной среде.

Они используются
в:

электротехнической;
приборостроительной;
металлургической;
станкостроительной и некоторых других отраслях производства.

Примеры того, где можно взять нихромовый сплав

Существует несколько способов того, как достать нихром. Каждый из них отличается по простоте получения и качеству материала, но стоит рассмотреть все возможные варианты.

Заказ материала

Нихромом, канталом, никелем, и проволокой некоторых других сплавов торгуют оптовые магазины. Ассортимент предоставляемый оптовиками очень масштабен, заказать можно проволоку любого нужного сплава любого сечения и толщины. Соответствующую информацию о доступных магазинах можно узнать по телефону справочной службы города, или же воспользоваться поиском в интернете.

Даже если заказчик проживает в удаленном населенном пункте, в котором не располагается организация поставщик, то можно запросить доставку, при этом выбрав наиболее удобный из предложенных вариантов.

Нюанс состоит в том, что за доставку придется доплачивать немалую сумму, да и отправляют посредники заказы крупными партиями и вряд ли согласятся на поставку пары метров материала.

Покупка в магазинах

Наверное, самый адекватный вариант из всех возможных для того, кому требуется качественная проволока определенного сечения, особенно когда требуется всего несколько метров материала.

Покупка тоже имеет свои варианты:

Заказ из другого города. Существуют магазины, которые отправляют именно маленькие партии товаров, но за отправку и доставку придется платить. Помимо этого, срок ожидания и стоимость оплаты доставки будут зависеть от выбранного способа отправки, откуда и куда именно направляется заказ.
Магазины электронных сигарет. Так, как нихромовая, и другие виды проволоки используются для обслуживаемых испарителей, то в магазинах, работающих с данным видом клиентов всегда в наличии проволока: нихром, кантал, никель, нержавеющая сталь; причем различного диаметра и длины. Притом продается материал несколькими вариантами — готовыми фасованными отрезками различной длины, до 25 метров в катушке. Помимо этого, некоторые магазины могут продавать на отрез, продавая покупателю нужный ему метраж.
Магазины хозяйственных товаров. Здесь можно встретить нихром в качестве спиралей для электрических плит.
На различных рынках так же можно найти вольфрамовую, нихромовую и другие виды проволок.

Технические параметры

При выборе продукции из нихрома важно учитывать следующие особенности:

номинальное удельное сопротивление;
диаметр, сечение и вес;
фактическое сопротивление и рабочие температурные границы в зависимости от физических параметров.

Номинальные значения основной параметрической характеристики определяются ГОСТом и зависят от марки и состава.

Марка	Удельное сопротивление, Ом*м
Х20Н80	1175
Х15Н60-Н	1150-1210
ХН70Ю-Н	1300
ХН20ЮС	1020

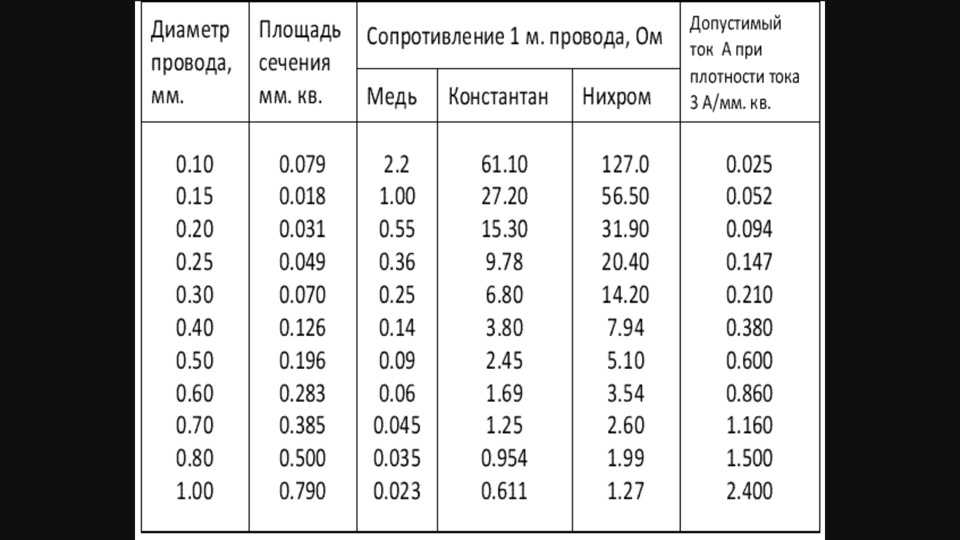

Диаметр проволоки-нихрома определяет ее сечение, вес мотка и соответственное объективное сопротивление.

Диаметр, мм	Площадь сечения, мм2	Вес на 100 м, г	Сопротивление, Ом
0,1	0,079	6,5	127
0,15	0,018	14,5	55-60
0,3	0,07	58	14-15
0,4	0,126	103	8
0,5	0,196	161	5

Таким образом, вес проволоки (нихром) на 100 метров продукции прямо пропорционален ее размерам, а диаметр и площадь сечения – обратно пропорциональны фактическому сопротивлению.

Рабочая температура зависит не только от химического состава, но и от параметрических характеристик.

Марка	Рабочая температура, ˚С
диаметр продукции, мм
0,2	0,4	1,0	3,0
Х20Н80	950	1000	1100	1150
Х15Н60-Н	900	950	1000	1075
ХН70Ю-Н	950	1000	1100	1175
ХН20ЮС	900	950	1000	1050

Диаметр проволоки, изготавливаемой производителями, представляется в пределах 0,05-12 мм, а ленты – 0,15-3,2 мм.

Особенности

Прежде всего необходимо отметить, что высокая популярность греющего кабеля обусловлена его впечатляющим КПД. Он превращает в тепло практически всю электрическую энергию, позволяя минимизировать потери и достичь оптимального расхода имеющихся ресурсов.

Если же выделить ситуации, для которых теплый пол считается наилучшим решением, то их перечень будет выглядеть следующим образом:

использование холодных покрытий (как вариант, керамической плитки);
высокий уровень влажности в помещениях (чаще всего таковыми являются ванные комнаты);

отсутствие возможности подключения к центральному отоплению (актуально для гардеробных и прихожих, а также утепленных лоджий и балконов);
необходимость обогрева объектов загородной недвижимости.

Еще одной примечательной особенностью полов, оснащенных греющим кабелем, является возможность их монтажа под самые разные виды покрытий. Достаточно просто ознакомиться с принципом работы и обустройства подобных систем отопления, а также с основными их разновидностями.

Применение

Качество всегда оправдывает стоимость. То же касается и сплава нихром. Проволока и ленты из этого материала имеют широкое использование в тех сферах, где любые другие металлы не смогли бы их заменить. Высокое электрическое сопротивление, стойкость к окислению, качественные механические характеристики, в том числе для агрессивных сред, высокотемпературные условия работы – все это позволяет использовать его в различных сферах.

В промышленности:

Термопары металлургических электронагревательных печей.
Конструкционные элементы для индукционного металлоплавильного оборудования.
Промышленные вентиляционные сушки.
Детали котлов и теплообменников.
Электротехническое производство: резисторы и реостаты.
Некоторые электроды для сварки.
Одножильные и многожильные электрические провода.

Является основным конструкционным элементом для всех современных бытовых приборов:

ТЭНы в электрических чайниках, бойлерах, кипятильниках, обогревателях.
Нагревательные элементы в фенах, плойках, утюгах.
Автомобильные свечи и системы обогрева.
Электронные сигареты.

Пожалуй, цена – единственный недостаток материала нихром. Проволока двухкомпонентного типа никель-хром будет более дорогая. Содержание железа и снижение количества никеля, в свою очередь, регламентируют меньшую стоимость, однако не предоставляют тех возможностей, что Х20Н80. Выбор зависит от технических потребностей.

Выбирая продукцию из нихрома, актуально оперировать информацией о химическом составе интересующей марки, ее электропроводности и сопротивлении, физических характеристиках диаметра, сечения, длины

Немаловажно интересоваться документацией соответствия, а также уметь визуально отличить сплав от его «конкурентов». Правильно выбранный материал – залог надежности техники и технологии его задействования

	1. Примерное назначение сплавов нихрома и фехраля.
	2. Химический состав сплавов нихрома и фехраля.
	3. Физические свойства сплавов нихрома и фехраля.
	4. Поправочные коэффициенты для расчета изменения электрического сопротивления в зависимости от температуры.
	5. Отличие электрического сопротивления R20 от регламентированного стандартом.
	6.1 Площадь сечения, вес, длина и электрическое сопротивление нихрома и фехраля в зависимости от диаметра проволоки Х20Н80, Х20Н80-Н, Х23Ю5Т, GS SY.
	6.2 Площадь сечения, вес, длина и электрическое сопротивление нихрома и фехраля в зависимости от диаметра проволоки Х20Н80, Х15Н60, ХН70Ю.
	7. Площадь сечения, вес, длина и электрическое сопротивление нихрома и фехраля в зависимости от размера ленты и полосы Х20Н80, Х20Н80-Н, Х23Ю5Т, GS SY.
	8. Ориентировочный срок службы нагревательных элементов из нихрома и фехраля Х20Н80-Н, Х15Н60-Н, ХН70Ю-Н, ХН20ЮС, Х23Ю5, Х15Ю5.

Калиброванные прецизионные хромоникелевые сплавы (нихромы) обладают высоким электрическим сопротивлением и высокой рабочей температурой, устойчивы при работе в окислительной среде, а также в зависимости от марки нихрома устойчивы при работе в вакууме, в атмосфере азота, аммиака, водорода.

Диапазон применения холоднотянутой нихромовой проволоки и холоднокатаной нихромовой ленты весьма широк. Основное направление применения нихромовых сплавов — это изготовление нагревательных элементов для электрических печей различного назначения, для промышленных и бытовых электронагревательных приборов, для промышленных и бытовых водо- и воздухонагревательных систем.

Кроме того, прокат нихрома применяют: — для изготовления ответственных деталей, работающих в вакууме; — для изготовления резисторов и соединителей в изделиях электронной техники; — для изготовления электродов, сеток, конвейерных полотен и конструкций для стеклокерамических и других производств; — во многих других производствах, где требуются тепловыделяющие и жаростойкие элементы.

Заключение

Выбирая продукцию из нихрома, необходимо учитывать данные о химическом составе интересующего товара, его электропроводность и сопротивление, физические характеристики диаметра, сечение, длину и т. д

Важно также поинтересоваться документацией соответствия. Кроме того, нужно уметь визуально отличать сплав от его, так сказать, «конкурентов». Правильность выбора материала является залогом надежности электротехники

Правильность выбора материала является залогом надежности электротехники.

Очень простое устройство для изготовления спирали накаливания из нихромовой проволоки, его можно сделать всего за пять минут. С помощью такого приспособлением, еще в Советские времена, на нашем производстве было изготовлено тысячи спиралей для отопительных “козлов” и кипятильников. Хотя нихромовая проволока из-за никеля в составе очень дорогая, но халяву еще никто не отменял и поэтому приспособа может быть кому-то пригодиться.

Видео работы приспособы

Внешний вид получаемой спирали.

Пункт 1. Подготовимся.

Что нам для этого понадобится:

Для начала надо раздобыть нихромовую проволоку, только после этого все остальное. • Брусок деревянный, примерно 100х5х5 см.• Рейка деревянная, примерно 100х4х1 см.• Гвозди мелкие 20-30 мм. 4-5 шт.• Саморезы 3 шт.• Пруток-кругляк длиной 120 см., его диаметр в зависимости от необходимого намоточного диаметра спирали (Д =4-10 мм.)

• Дрель и сверло Д = 4-5 мм.• Две струбцины.• Ножовка по металлу или болгарка с тонким диском.• Отвертка, молоток.

Сверху, на большой брусок накладываем тонкую рейку, смещаем ее на одну из сторон, чтобы получился внутренний угол, размерами примерно 1х1 см., туда будет закладываться пруток.

Пункт 3. Работа устройства.

Возьмем нихромовую проволоку расчетной длины и сечения.

Начинаем намотку, направление вращения должно быть таким, чтобы проволока уходила на верх прутка, а не под низ, тогда пруток будет сам прижиматься к бруску не пытаясь” убежать”.

Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев, путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.
