Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков
Спасибо, помогло!1Не помогло
Правила подключения
При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.
Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:
- подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
- дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
- фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
- электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.
Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.
Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.
Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.
Выбор дифавтомата:
Выбор дифавтомата осуществляется по следующим критериям:
— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:
Uном. ДА⩾ Uном. сети
При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.
— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:
- С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
- С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
- С помощью следующей таблицы:
Таблица автоматических выключателей для однофазной сети 220 В
Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток,1 фаза, 220В. | Сечение жил кабеля, мм2 |
16 | 0-2,8 | 0-15,0 | 1,5 |
25 | 2,9-4,5 | 15,5-24,1 | 2,5 |
32 | 4,6-5,8 | 24,6-31,0 | 4 |
40 | 5,9-7,3 | 31,6-39,0 | 6 |
50 | 7,4-9,1 | 39,6-48,7 | 10 |
63 | 9,2-11,4 | 49,2-61,0 | 16 |
80 | 11,5-14,6 | 61,5-78,1 | 25 |
100 | 14,7-18,0 | 78,6-96,3 | 35 |
125 | 18,1-22,5 | 96,8-120,3 | 50 |
160 | 22,6-28,5 | 120,9-152,4 | 70 |
200 | 28,6-35,1 | 152,9-187,7 | 95 |
250 | 36,1-45,1 | 193,0-241,2 | 120 |
315 | 46,1-55,1 | 246,5-294,7 | 185 |
Таблица автоматических выключателей для трехфазной сети 380 В
Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток, 1 фаза 220В. | Сечение жил кабеля, мм2. |
16 | 0-7,9 | 0-15 | 1,5 |
25 | 8,3-12,7 | 15,8-24,1 | 2,5 |
32 | 13,1-16,3 | 24,9-31,0 | 4 |
40 | 16,7-20,3 | 31,8-38,6 | 6 |
50 | 20,7-25,5 | 39,4-48,5 | 10 |
63 | 25,9-32,3 | 49,2-61,4 | 16 |
80 | 32,7-40,3 | 62,2-76,6 | 25 |
100 | 40,7-50,3 | 77,4-95,6 | 35 |
125 | 50,7-64,7 | 96,4-123,0 | 50 |
160 | 65,1-81,1 | 123,8-124,2 | 70 |
200 | 81,5-102,7 | 155,0-195,3 | 95 |
250 | 103,1-127,9 | 196,0-243,2 | 120 |
315 | 128,3-163,1 | 244,0-310,1 | 185 |
400 | 163,5-207,1 | 310,9-393,8 | 2х95* |
500 | 207,5-259,1 | 394,5-492,7 | 2х120* |
630 | 260,1-327,1 | 494,6-622,0 | 2х185* |
800 | 328,1-416,1 | 623,9-791,2 | 3х150* |
— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.
— По дифференциальному току:
Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.
В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:
ΔIсети=((0.4*Iсети)+(0.01*Lпровода))*3, миллиАмпер
где: Iсети — ток сети (рассчитанный по формуле выше), в Амперах; Lпровода — общая длина проводки защищаемой электросети в метрах.
Рассчитав ΔIсети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔIДА:
ΔIДА⩾ ΔIсети
Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА
Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются, как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.
В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.
— По типу исполнительного механизма:
Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

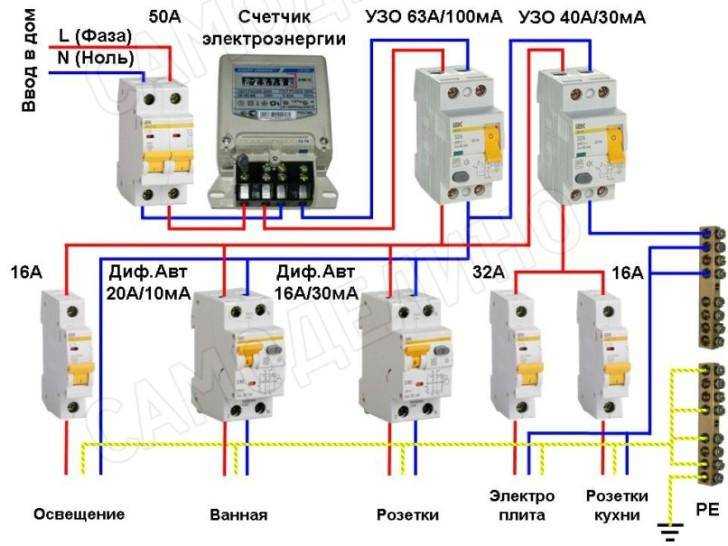

Подключение дифавтоматов и УЗО для совместной работы
Чтобы подключить УЗО, обязательно требуется заземление, дифавтомат можно эксплуатировать и без заземления.
Порядок совместного монтажа:
- Определить фазность дифавтомата.
- Установить оба прибора на монтажную рейку.
- В первую очередь к автомату подсоединить фазный провод (чёрный провод на схеме).
- Выходящий из него провод (коричневый) подсоединить к верхней фазной клемме УЗО.
- Нулевой провод (синий) подсоединить непосредственно к УЗО.
- К нижним клеммам УЗО подключить линию к потребителю.
- После установки проверить работоспособность автомата. На его корпусе имеется кнопка «Тест». После нажатия на неё должно произойти отключение потребителя.
фазный провод подключён к УЗО через дифавтомат
Специалисты рекомендуют проверять работоспособность приборов не реже 1 раза в месяц.

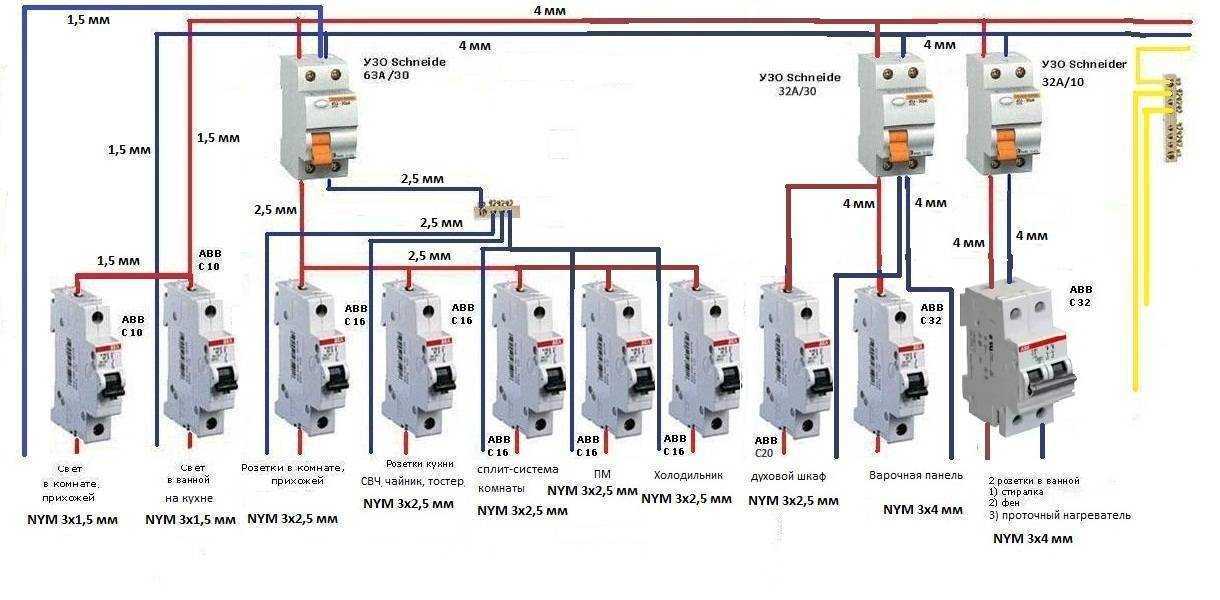

Если планируется обеспечить защиту нескольких линий, например, 6-ти, то в целях экономии можно использовать 3 УЗО и 3 двойных дифавтомата.
одно УЗО работает в паре с 2-мя дифавтоматами
К клеммам 1–6 подключаются 6 линий потребителей.
В видеоролике показана последовательность работ по монтажу квартирного электрощитка, перечислены необходимые инструменты и материалы. Показано, как распределить группы потребителей. Даны советы по вопросам безопасности.
Видео: сборка щитка для квартиры
Нужно помнить, что ни один прибор не гарантирует 100%-ю защиту. Поэтому правила безопасности всегда следует соблюдать.
Специалисты советуют использовать узкопрофильные приборы. Но для надёжной защиты они рекомендуют совместное использование УЗО и дифавтомата. Это позволит создать комплексную защиту цепей электропитания от перегрузок, короткого замыкания и поражения человека электротоком. Позволит оперативно определить причину срабатывания.
Совместное использование обоих приборов будет дороже, чем одного из них, но безопасность человека этого стоит.
Плюсы и минусы УЗО
Положительными свойствами являются:
Трехфазные УЗО и дифавтомат
При монтировании УЗО совместно с автоматическим выключателем можно легко понять причину срабатывания механизма. В случае если УЗО сработает, это говорит о наличии неисправности или утечки тока в электросети или в самих электроприборах. Ежели, произойдет отключение автомата, стоящего совместно с УЗО, то это свидетельствует о высокой нагрузке на защищаемой линии или возникновении короткого замыкания.
При поломке защитных устройств, для ликвидации неисправности достаточно поменять только один испорченный механизм для дальнейшей работы электрической системы.
Также необходимо помнить о том, что УЗО бывает двух видов, это следует учитывать при выборе, так как одно из них для работы нуждается в дополнительном питании. Вследствие этого, если автомат сработает и обесточит всю линию, то электронное УЗО уже не сможет функционировать, так как нет дополнительного источника питания.
Минусами устройства защитного отключения являются:
УЗО нуждается в добавочной защите. В этой роли выступает автоматический выключатель. Такой тандем занимает больше место в главном щитке. Вследствие этого монтаж будет более трудоемким. Потому что при установке УЗО, необходимо предварительно присоединить фазный провод к автомату. И только потом запитать перемычку от него и нулевой проводник на входные клеммы УЗО.
Устройство защитного отключения срабатывает лишь, когда в сети возникает утечка. При этом УЗО способно защищать человека от поражения электрическим током, а также электрическую линию. Ежели в электролинии возникла высокая нагрузка или короткое замыкание в этом случае она остается незащищенной и продолжает греться, что приводит к плавлению электропроводки, а вследствие, и к ее возгоранию.
Дело в том, что УЗО не выполняет функций по обеспечению сохранности электрической цепи. Если неполадка связана с перегрузкой или коротким замыканием. При одновременном использовании электроприборов, обладающих большой мощностью, УЗО не сработает. При этом электролиния будет греться и перегорит вместе с данным механизмом, если не установлена дополнительная защита. Поэтому и устанавливается УЗО вместе с автоматическим выключателем. УЗО защищает от утечки тока, а автомат — от высокой нагрузки и короткого замыкания.
Преимущества и недостатки приборов
Сравнение достоинств и недостатков защитных устройств обоих типов удобно выполнить в табличной форме.
Параметр устройства | Электронное | Электромеханическое |
Стоимость | выше | меньше |
Конструкция | упрощенная | сложная |
Чувствительность | повышенная | пониженная |
Функционирование при обрыве «нуля» | нет | да |
Функционирование при значительном падении напряжения | нет | да |
Вероятность отказа при импульсных перенапряжениях | выше | ниже |
В качестве итога следует отметить, что наиболее подходящим вариантом для монтажа в квартирный электросчетчик является все же электромеханический дифавтомат либо УЗО. Именно такой тип устройства широко представлен на современном отечественном рынке.
Номинальная отключающая способность дифавтоматов
Данное значение показывает устойчивость дифавтомата к перегрузкам. Одним словом определяет, какой максимальный скачок напряжения может выдержать устройство и не сгореть.
Как правило, для быта применяются дифавтоматы с отключающей способностью в 4 500 ампер и 6 000 ампер. Тут, как говорится, чем больше, тем лучше.
Бренд
Последний пункт, но не по значимости. Самые популярные бренды на рынке дифавтоматов: ABB, Legrand, Schneider, IEK. Такие какие же лучше дифавтоматы выбрать?
Не будем долго углубляться в историю создания брендов. Скажем лишь одно.
-
Если речь идет про временную или бюджетную автоматику, мы рекомендуем рассматривать варианты: Schneider Easy9, IEK, Legrand RX3
-
Если речь идет про квартиры, то мы рекомендуем: Автоматику ABB, Legrand TX3 и Schneider Merlin Gerin (DOMOVOI).
-
Если же Вы устанавливаете автоматику в загородный дом, то стоит рассматривать: ABB (DS201), Schneider Acty9, Legrand DX3.
Код: | Артикул:
Добавлено
Кратность:
Удалено
Код: | Артикул:
Добавлено
Кратность:
Удалено
Код: | Артикул:
Добавлено
Кратность:
Удалено
Код: | Артикул:
Добавлено
Кратность:
Удалено
Ну и как всегда – если у Вас остались вопросы, какой все таки лучше купить дифавтомат – наши специалисты всегда на связи.
Особенности эксплуатации УЗО
Главной функцией УЗО является мгновенное срабатывание при появлении токов утечки, в результате, электрическая сеть отключается от источника питания. Данные системы устанавливаются на группы розеток, а также на выделенные линии бытовой техники и другого оборудования. УЗО не предназначены для защиты от коротких замыканий и системных перегрузок. Некоторые электрики не учитывают это обстоятельство, используя в схемах одно только УЗО, чтобы снизить их стоимость.
Основой прибора является датчик тока, реагирующий на изменяющуюся дифференциальную величину тока в проводниках. Он изготовлен в виде обычного трансформатора с тороидальным сердечником. Уровень порога срабатывания выставляется с помощью магнитоэлектрического реле, у которого высокая чувствительность на все изменения. Данная схема, характерная для большинства УЗО, обеспечивает простоту эксплуатации, надежность и безопасность в работе. Современные приборы представлены электронными моделями с использованием специальных электронных схем.
В состав исполнительного механизма входит сама контактная группа, выставляемая на максимальную токовую величину. При каких-либо неполадок в цепи используется специальная контактная группа, работающая на размыкание. Работоспособность устройства проверяется путем нажатия на кнопку ТЕСТ. После этого на вторичную обмотку производится искусственная подача тока, что вызывает срабатывание реле.
Многие хозяева квартир и частных домов задаются вопросом, что выбрать УЗО или дифавтомат. Существуют определенные рекомендации специалистов по использованию дифференциальных автоматов. Больше всего они подойдут для простых сетей, в которых автоматические выключатели не будут устанавливаться на каждую группу потребителей. В таких случаях их устанавливают на входе после электросчетчика вместо УЗО. Дифференциальная защита идеально подходит для мощных потребителей, линий, проложенных в подвальных помещениях, банях, для уличного освещения и прочих объектов, расположенных отдельно.
3 схемы подключения диф автоматов и УЗО.
Рассмотрим три характерные схемы подключения дифференциальной защиты.
- Подключение диф реле на отдельный потребитель.
Допустим мы хотим повысить электробезопасность отдельного, наиболее опасного потребителя, включив его через УЗО (Рис.2). Потребителем выступает стиральная машина, установленная в ванной комнате.
Рис. 2. Линия подключения стиральной машины. Красный провод – фазовый L, синий – нулевой N, коричневый – защитное заземление PE.
На рисунке 2 входные линии электросети проходят через групповой автомат ГА, через счетчик распределяются по потребителям. Стиральная машина подключена с помощью УЗО и отдельного автоматического выключателя АВ, установленного в фазовый провод L. В качестве защитного устройства в этой схеме выступает дифференциальное реле. Внутри такого прибора провода L и N проходят внутри трансформатора T (Эти провода составляют первичную обмотку I). Вторичная обмотка II подключена к схеме сравнения A. Схема сравнения управляет работой поляризованного реле Р, которая может разомкнуть контакты К.
- Подключение диф автомата в общую цепь.

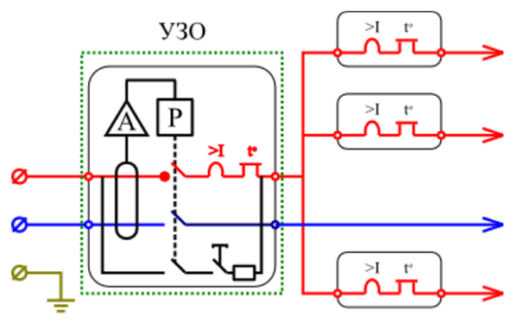

Рис. 3. Внедрение в электропроводку одиночного УЗО.
Внутри вводного щитка (Рис. 3 зеленый пунктир) установлено УЗО — в данном случае диф автомат. Внутри него фазовый провод дополнительно проходит через защиту от короткого замыкания (>I) и защиту от перегрузки (t), как в обычном автоматическом выключателе. Произойдет отключение электросети при любом поводе к появлению пожара – превышении потребления, замыкания в нагрузки и наличии дифференциального тока.

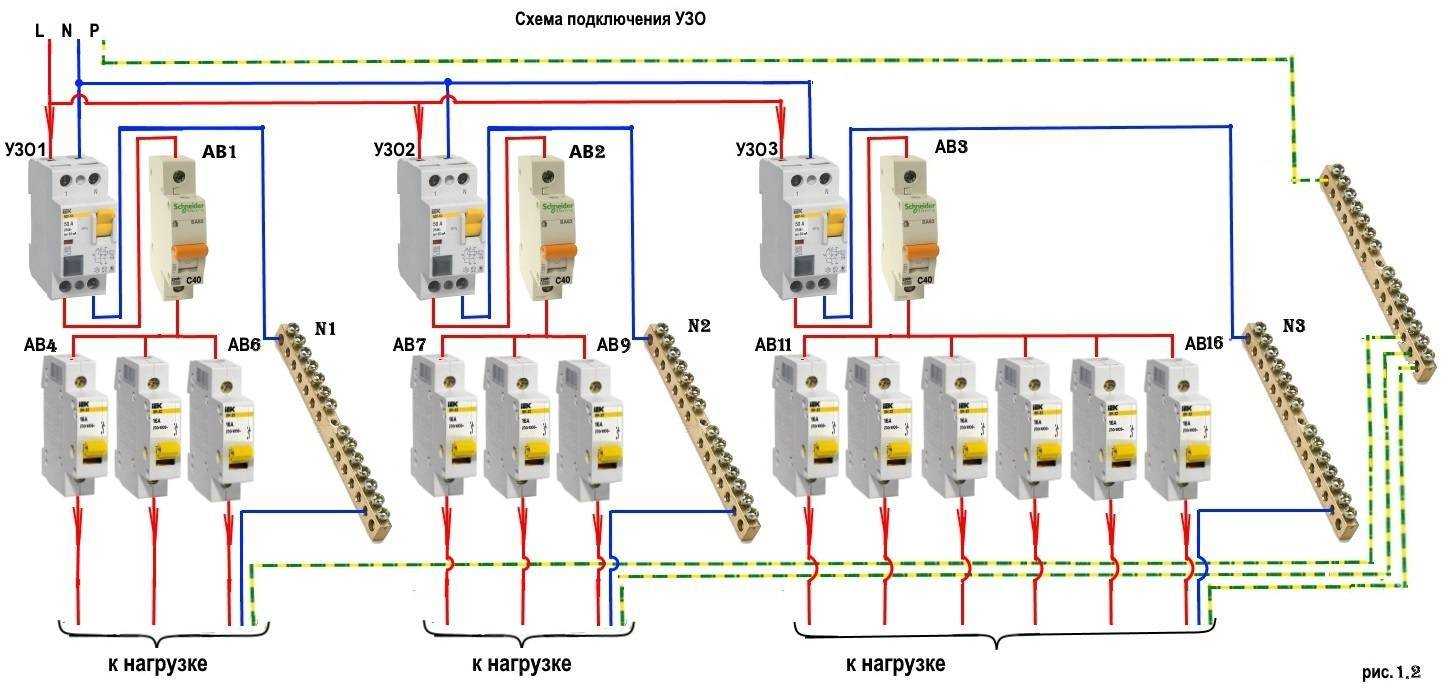

- Распределяем дифференциальную защиту по группам. Утечки постоянного и переменного тока.
Если на каждую нагрузку – каждую люстру, компьютер, телевизор, кондиционер, стиральную машину установить отдельный диф автомат, то получится самый затратный вариант. Используя диф реле, реагирующие на определенный ток утечки, появится возможность сгруппировать потребители и сократить расходы(Рис. 4)
Рис. 4. Нагрузки собраны в группы. Защитное заземление условно не показано. После счетчика установлены автоматические выключатели на 50А.
На рисунке 4, стиральная машина, имеющая мощный мотор переменного напряжения подключена через УЗО на ток 10мА. Другие нагрузки – розетки, освещение, компьютер питаются через диф реле с порогом срабатывания в 30мА. На входе, после счетчика включено диф реле в качестве защитного противопожарного устройства.
Как избежать неправильной работы УЗО?
- Объединение нулевых проводников от разных защит приводит к ложным срабатываниям отключения.
- При соединении нуля и заземления УЗО вообще не будет отключать нагрузку, даже при появлении утечки.
Отличие УЗО от дифференциального автомата
Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.
Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.
Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.
Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:
- маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
- электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
- наименование на корпусе прибора сбоку – наносится не на всех приборах;
- аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.
Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем
В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате
Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка
Достоинством АВДТ считается совмещение в своем корпусе двух устройств
В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент
Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.
Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.
