Как правильно сделать разводку электрики в квартире

Этапы электромонтажных работ

Начальный этап предполагает проектирование всей системы электроснабжения объекта. В этот период определяются выходы проводки и места установки розеток, выключателей и приборов освещения.

Установку электроприборов необходимо проводить с соблюдением норм безопасности. Поэтому не стоит самостоятельно заниматься подобным ремонтом, особенно при отсутствии специальных знаний и навыков. Некачественно выполненный электромонтаж с большой вероятностью приведет к аварийной ситуации и быстрому выходу из строя электрооборудования. Наши специалисты обеспечены необходимым инструментом и приспособлениями. Это позволяет выполнять любые виды работ на всех этапах.

Виды выполняемых работ по электромонтажу:

• Выполнение диагностики, ремонта и прокладки новых проводов и кабелей в помещениях.
• Работы по демонтажу, переносу или установке розеток, выключателей, светильников.
• Замена алюминиевой проводки, аналогичными медными проводами.
• Устройство заземления для розеток и выключателей.
• Сборка и монтаж электрических щитков.
• Установка силовых розеток с заземлением для подключения оборудования повышенной мощности, например, электроплит или стиральных машин.
• Монтаж бесперебойных источников питания и прочие виды работ.

Цены на выполняемые работы можно заранее узнать у специалистов компании по телефону +7(909) 926-36-83 или на сайте.

В некоторых случаях требуется только проверка электропроводки. Особенно это касается сетей в старых домах, где неполадка всего лишь в одном месте создает реальную угрозу большому количеству людей. В целях профилактики электрик проведет общую диагностику состояния проводов и кабелей. Своевременные меры позволяют выявить и устранить неисправности еще на раннем этапе их возникновения. Профессиональные электрики, используя современное оборудование и инструменты, быстро обнаружат все неисправности и качественно выполнят ремонт электрики на необходимых участках.

Выполнение профилактических работ:

• Проверка напряжения,
• Проверку качества изоляции и сопротивления,
• Ток утечки,
• Диагностику электропроводки,
• Нагрузку на сети и другие показатели.

Выдаваемое заключение содержит рекомендации по ремонту или замене опасных участков проводки. Услуги электриков часто требуются при перепланировке, когда возникает необходимость переноса проводки и установки новых электроприборов. Качество выполняемых работ может гарантировать только квалифицированный специалист электрик с опытом практической работы.

Вызов электрика тел. +7 (909) 926-36-83

Стоимость работ и особенности ремонта

Расчет стоимости электромонтажных работ выполняется в индивидуальном порядке. Окончательная цена зависит от степени сложности проводимого ремонта. В нашей компании действует гибкая система выгодных скидок, особенно на проведение большого комплексного ремонта.

Мы регулярно проводим оценку средней рыночной стоимости и оптимизируем прайс-листы на оказываемые электромонтажные услуги. В условиях жесткой конкуренции, такой подход имеет большое значение в деле привлечения потенциальных клиентов. Ремонт сетей и электрооборудования следует поручать только квалифицированным специалистам электрикам с опытом практической работы. Качественный ремонт предполагает не просто нормальную работу электрики, но и создание определенного запаса прочности на перспективу. Для этого должна использоваться только качественная кабельно-проводниковая продукция, гарантирующая надежную и безаварийную работу в течение длительного периода времени. Электромонтажные работы, выполненные на высшем уровне, позволят избежать опасных последствий для жизни и здоровья людей.

Планирование замены электропроводки в доме

Замену электропроводки следует делать после основных строительных работ, вроде перепланировки, но до работ по отделки. Прокладка электропроводки начинается от щитка или линии и ведется по заранее размеченному маршруту, укладываясь в стену. Провода должны быть уложены в трубках (гладких или гофрированных). Это делается и в целях безопасности, и для того чтобы в случае необходимости было проще заменить часть провода, не вскрывая при этом стену. На местах соединения следует установить разветвительные коробки с легко открывающимися пластиковыми крышками.

В конце концов, при прокладке новой электропроводки, нужно думать о будущем – заранее позаботится о легком доступе к проводам для их замены, после того как они устареют.

Так уж случилось, что накануне прошлой весны затеял я какой-никакой ремонт в своей малогабаритной «однушке». И перво-наперво захотел, конечно же, поменять всю электропроводку, которая, в целях экономии, была проложена алюминиевым проводом.

И, почему-то, что на розетки, что на выключатели, провод шел исключительно одного сечения. Как говорят электрики, в «два квадрата»… Ну, и какая же это экономия, если для выключателя обычно применяется провод в «полтора квадрата»? Хотя, Бог с ними, электриками-строителями советскими. Свет в квартире есть, лампочки, холодильники-чайники включаются — и то большое дело! . .

Способы проложить проводку без штробления

1. Вытянуть старую и протянуть новую

Раньше широко использовали метод протягивания проводов в существующих каналах. Суть в том, что новый провод прикрепляется к старому в одной точке (в розетке или распределительной коробке), и старый тянут в другой точке, протягивая так на его место новый.

Недостатки:

• протянуть провод получится, только если канал чистый, нет цементных пробок;
• очень опасно – каналы в любом случае не шлифуются, поэтому можно легко повредить изоляцию нового провода (риск пожара, замыкания).

В этом случае вы действительно меняете старую проводку, но лучше не использовать метод протягивания – вы никогда не будете уверены в целостности проводов! Поэтому специалисты рекомендуют другие способы.

Независимо от того, какой вариант вы выберете, вам нужно будет старую проводку отключить!

Техника безопасности

При работе с электрическими сетями или приборами соблюдают такие правила:

1. Перед началом эксплуатации или ремонта оборудования изучают инструкцию. В разделе безопасности прописаны недопустимые действия, приводящие к замыканию и поражению током.
2. Устройства необходимо обесточивать. После этого оценивают состояние изоляции проводов. При выявлении повреждений оголенные места закрывают изолентой.
3. При невозможности обесточивания электрической сети работают в диэлектрических перчатках, обуви на резиновой подошве и специальных очках.
4. Доступ к распределительным щитам и электроустановкам начинающим специалистам запрещен.
5. Нельзя касаться лишенных изоляции проводов руками. Для поиска фазы используют мультиметры, индикаторные отвертки и другие инструменты.

2. Проложить новую в штукатурке

Это хороший вариант, если ваш ремонт находится на стадии черновых работ, и вы не хотите в итоге видеть провода, но и бить стены не готовы. Минимальный слой штукатурки – примерно 1 см, этого вполне хватит, чтобы «спрятать» провод. Можно сделать «канавки» на уже оштукатуренных поверхностях.

Преимущества:

проводка не влияет на дизайн.

Недостатки:

• нужно делать ремонт комнат;
•  если возникнут проблемы, нужно будет снова «бить стены», хоть и не так глобально, как при штроблении;
•  изменить места размещения выключателей, розеток, светильников можно только нарушив целостность штукатурки, а это снова грязные работы.

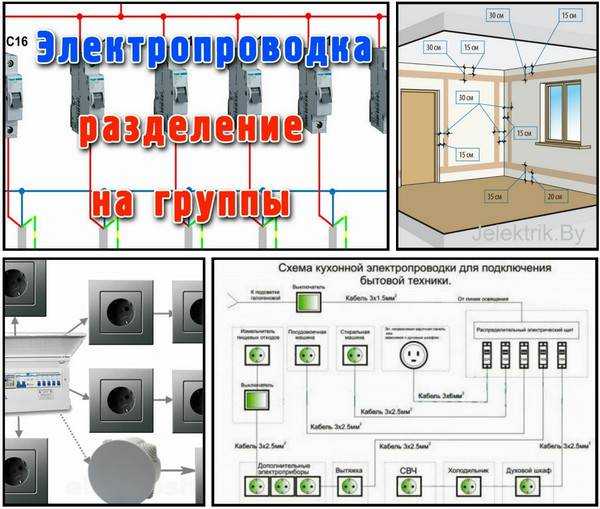

Схемы электрических соединений

На схеме приведена типовая двухконтурная проводка. На объект через автомат (A2), УЗО (A3) и электрический счетчик (A4) заведено сетевое напряжение осветительной сети (O1). Далее это напряжение разводится на два контура — осветительный и силовой. Оба контура имеют отдельные автоматы (A4 — осветительный контур, A5 — силовой) для их защиты от перегрузок и раздельного отключения при ремонтных работах. Автомат осветительного контура обычно выбирается на меньшую силу тока, чем автомат силового контура. К осветительному контуру подключены лампы (L1 — LN) и две розетки (S1, S2) для подключения маломощных нагрузок, например, компьютера или телевизора. Эти розетки используются при ремонтных работах на силовом контуре для подключения электроинструмента. Силовой контур разведен на силовые розетки (S3 — SN).

На схемах место соединения проводников обозначается точкой. Если проводники пересекают друг друга, но точки нет, то это означает, что проводники не соединены, они пересекаются без соединения.

Параллельное и последовательное соединения

Электрические цепи могут быть соединены параллельно и последовательно.

При последовательном соединении электрический ток, выходящий из одной цепи, попадает в другую. Таким образом, через все цепи, соединенные последовательно, протекает одинаковый ток.

При параллельном соединении электрический ток разветвляется на все цепи, соединенные параллельно. Таким образом, суммарный ток равен сумме токов в каждой цепи. Зато на цепи, соединенные параллельно, подается одинаковое напряжение.

На приведенной схеме входной автомат, УЗО, счетчик и вся остальная схема соединены последовательно. В результате автомат может ограничивать силу тока во всей цепи, а счетчик — измерять потребляемую энергию. Оба контура и нагрузки в них соединены параллельно, что позволяет подвести к каждой нагрузке сетевое напряжение, на которое она рассчитана, независимо от других нагрузок.

Здесь приведена принципиальная электрическая схема. Бывают еще монтажные схемы. На них указывается на плане объекта, где должна пройти проводка, где установить щит, где поставить розетки, выключатели и осветительные приборы. Там совсем другие обозначения. Я — не специалист в этих схемах. Информацию о них поищите в других источниках.

(читать дальше…) :: (в начало статьи)

1

2

3

4

5

6

7

8

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Задать вопрос электрику онлайн Здесь Вы можете спросить меня про электропроводку, электрику и другие тонкости электромонтажа. Читать дальше…

Еще статьи

Почему водопровод бьет током? Что делать?…
Почему может бить током от водопровода, водопроводных смесителей? Причины электр…

Самодельная приставная лестница. Своими руками. Сборная, разборная, ск…
Как самому сделать надежную складную лестницу….

ДСП, древесно-стружечная плита. Свойства, качества, применение, исполь…
Удачный опыт применения ДСП. Свойства ДСП. Правильное использование в изготовлен…

Средства защиты органов дыхания, дыхательных путей. Респиратор, против…
Защита дыхания от пыли и газов с помощью респиратора или противогаза….

Дезинфекция воды озоном. Самодельное устройство. …
Как сделать озонатор воды своими руками? Установка для индивидуального озонирова…

Посоветуйте, как сделать дренаж. Устройство, схема….
Как правильно организовать дренаж на приусадебном участке? Куда отводить воду? О…

Постройте дом дешево, недорого. Сравнение строительных материалов. Стр…
Сравнение строительных материалов. Как построить хороший дом относительно недоро…

Выполнение электромонтажных работ

Создание электрических сетей состоит из нескольких этапов:

• проектирования;
• подготовки материалов и инструментов;
• прокладки проводки.

Необходимые инструменты

Для работы потребуются:

• фазоискатель;
• плоскогубцы;
• кусачки;
• ножи;
• изоляционная лента;
• отвертки;
• мультиметр для проверки сетей.

Удаление виниловой изоляции с проводов (зачистка)

Процедура сопряжена с некоторыми сложностями. Ее нужно проводить так, чтобы не повреждалась токопроводящая жила. Иногда каждый проводник защищается виниловой изоляцией. Набор таких шин помещается в еще одну оплетку. В таком случае нужно разрезать верхний слой, не повреждая внутренней изоляции. Для снятия оплетки используют тупой нож, для зачистки медных или алюминиевых жил — острый.

Изоляция

Места соединения или повреждения оплетки тщательно изолируют. При электромонтаже для этого используют специальную ленту. Для начала жилы изолируют раздельно, затем вместе. Нанесенный на изоленту клей должен обеспечивать прочную фиксацию. Материал надежно приклеивают к виниловой оплетке на ширину, препятствующую отслаиванию или сползанию.

Прокладка проводки

Современный провод укладывают без дополнительной изоляции. При проведении работ учитывают, что:

• места соединений оставляют в свободном доступе;
• провод не должен подвергаться механическим воздействиям;
• нужно исключать влияние агрессивных факторов на места соединений;
• нельзя задевать проводку инструментом при выполнении каких-либо работ.

При прокладке кабелей под землей используют бронированный канал. Гидроизоляция не является обязательной, поскольку провод нечувствителен к воздействию влаги.

Электропроводка в однокомнатной квартире

Первое, что я сделал – это приобрел новый провод. Обычно при ремонте однокомнатной квартиры провода в «два квадрата» необходимо метров 20-30, «полутораквадратного», для выключателей, примерно раза в полтора-два больше.

Нужно также, при необходимости, позаботится о замене выключателей и розеток… Розетки и выключатели лучше приобретать одной марки. Я выбрал производителя электрофурнитуры «El-Bi» о чем ни разу впоследствии не пожалел. Купил я их естественно в специализированном магазине, чтобы подстраховаться от некачественных подделок.

Лучше всего для замены электропроводки подходит двойной провод (из двух «ниток» в изоляции) из сплава меди и каких-то еще цветных металлов. Он достаточно эластичен и прочен. И, конечно же, лучше всего, чтобы он был многожильным.

Итак, ремонт начался! Я выкрутил пробки-предохранители у счетчика своей квартиры и у счетчика квартиры, смежной с моей, заранее, конечно же, предупредив об этом соседей, чтобы случайно не «долбануло напряжением», и принялся избавляться от старой проводки, начав от электросчетчика. Делал я это с помощью перфоратора, одолженного у знакомого, поэтому времени на демонтаж потребовалось не так уж и много.

Системы автоматической защиты

Электросеть несет 2 вида угроз:

1. Мощность бытовой проводки достаточна для возгорания материалов, используемых при отделке помещений. Замыкание в сети приводит к неконтролируемому повышению силы тока и воспламенению. Свести вероятность возникновения такой ситуации к нулю невозможно, однако ее снижают путем введения в цепь автоматического выключателя. При повышении параметров тока пластина устройства деформируется, высвобождается пружина, которая размыкает контакты. Автомат не реагирует на импульсы пускового тока.
2. Нулевой провод связан с землей, фазовый находится под напряжением по отношению к ней. Между таким проводником и заземленными предметами возникает ток. Поражение человека электричеством, образующимся между 2 сетевыми кабелями, практически не опасно. Однако при некоторых условиях прохождения тока электротравма становится смертельной. Автоматические системы защиты следят, чтобы ток входил в один провод и уходил по другому. При появлении напряжения между фазой и заземленным предметом, например, телом человека, УЗО обесточивает сеть.

Что изучает электрика

Наука начала стремительно развиваться в XIX в. В то время были открыты первые законы, позволившие понять, что такое электричество. Теоретические основы проверялись на практике. Стали появляться первые электрические приборы, улучшаться средства передачи электроэнергии от источников к потребителям.

Наука электрика основывалась на открытиях в области математики, физики, химии. Она изучала природу, свойства тока, электромагнитных полей.

Современная наука помогает узнавать все о приборах, работающих с использованием электричества. Благодаря исследованиям создаются более совершенные устройства. Электротехника — наука, ставшая основным двигателем прогресса.

С чего начать обучение

Пособия по электрике «для чайников» присутствуют на информационных порталах. Дефицита таких материалов не наблюдается, поэтому каждый желающий может начать изучать дисциплину с нуля. Однако если человек планирует получить профессию электрика, ему придется поступать на соответствующий факультет высшего или средне-специального учебного заведения.

Вуз, техникум, колледж

Многие учебные учреждения предлагают получить профессиональное образование электрика. Стоит рассмотреть особенности обучения в каждом из них:

1. Полный курс в ВУЗе длится 4-5 лет. Здесь дается минимальная практическая база. Однако ВУЗы готовят специалистов с хорошими теоретическими знаниями. Учебные заведения принимают выпускников 11-х классов или ССУЗов.
2. Техникумы дают равное количество теоретических и практических навыков. Обучение направлено на получение рабочей специальности. Поэтому теория изучается менее детально, чем в ВУЗе. Техникумы принимают выпускников 9-х или 11-х классов школы. Обучение длится 4 или 3 года соответственно.
3. Училище или колледж. Такие заведения подготавливают рабочих, поэтому теоретическая часть сведена к минимуму. Профессию электрика в училище можно получить за 1-3 года.

Курсы

Такие программы помогают освоить базовые навыки за 2-8 недель. Уроки проходят как в стандартном, так и в онлайн-режиме. Недостатком курсов считается малый объем получаемых знаний. Начинающий электрик изучает азы электротехники, осваивает некоторые навыки. Практические занятия обучающийся проводит самостоятельно.

Самообучение

Если описанные способы обучения не подходят, человек может осваивать электротехнику самостоятельно с помощью специальной литературы. Выполнять сложные задачи в таком случае электрик не сможет, однако смонтировать проводку в квартире ему будет под силу. Чтобы стать опытным специалистом с помощью самоучителей, необходимо проходить практику помощником электрика. Ученик должен внимательно следить за действиями наставника, выполнять несложные задания.

Принципы проведения проводки

К счастью, советские электрики-строители выдержали мало-мальские принципы подключения и проведения проводки и сохранили нужные углы при укладке проводов, так что при удалении старой проводки большая часть стен и штукатурки удачно сохранились. За что я им несказанно благодарен.

Ну а потом было совсем просто: новый, так называемый, «медный» провод укладывается в привычные, уже готовые «борозды», в которых находились демонтированные провода. То же самое касается, также, мест под розетки и выключатели.

Единственная неожиданность поджидала меня в стене, смежной с соседней квартирой. Оказывается, в целях экономии в стене было сделано сквозное отверстие, так сказать – « на двух хозяев» в нем находились два провода, к которым подключались как моя розетка, так и розетка соседей…

Когда с подводкой проводов, подключением розеток и выключателей было покончено, я, не зашпаклевывая борозд, в которых находится провод, восстановил подключение пробок в своем счетчике и счетчике соседей, проверил, работают ли все розетки и выключатели, а затем вновь отключил пробки своего электросчетчика.

Осталась сущая ерунда – закрыть (зашпаклевать) борозды с уложенным проводом и подготовить стены к оклейке обоями…

3. Открытым способом

В этом случае провода идут поверх стен. Но, конечно, просто прикрепить их недостаточно – это и выглядит некрасиво, и крайне небезопасно: провода могут перегреться, есть высокий риск их механического повреждения, а это чревато замыканием и пожаром. Можно воспользоваться специальным плинтусом или коробами.

И если в случае с прокладыванием проводки в штукатурке изоляционным материалом служит сама штукатурка, то при открытом способе используют «средства камуфляжа» – кабель-каналы, гофрорукава, трубы, специальные плинтусы или багеты.

Преимущества:

• быстрый доступ ко всем проводам, а значит, легкий локальный ремонт;
• возможность изменить схему расположения точек;
• иногда такой вариант становится частью дизайнерского решения.

Недостатки:

не всем нравятся коробы на стенах, а полностью обойтись без них не получится.

Рекомендации начинающим

Электрик-новичок должен следовать таким советам:

1. При выборе сечения кабеля учитывают простой закон: мощность равна напряжению, умноженному на силу тока. По этой формуле рассчитывают главные токовые параметры. С помощью таблиц выбирают сечение проводников и характеристики других элементов электрической сети.
2. Провода прокладывают строго горизонтально или под прямым углом. Расстояние от потолка до кабеля должно составлять не менее 20 см. При наличии в помещении труб от них отступают не менее 40 см.
3. Распределительные щиты устанавливают на высоте 1,2 м. Между отдельными модулями оставляют расстояние, обеспечивающее циркуляцию воздуха.
4. Электрические цепи защищают автоматическими выключателями, срабатывающими при утечке тока.

Чтобы стать опытным электриком, нужно постоянно выполнять практические задания и совершенствовать навыки.

Что понадобится для этого

Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.

План-схема всех точек

Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.

Оборудование и комплектующие

Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.

Выключатель автоматический ABB, 4P, 10A

Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.



Бокс навесной Иэк, для 4-х автоматических выключателей

Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

 Cтроительно-монтажные клеммы 5-проводные STEKKER

Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается

Обращайте внимание, на то, на сколько ампер она рассчитана!

 Гильза соединительная изолированная термоусаживаемая STEKKER, 19А

Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.

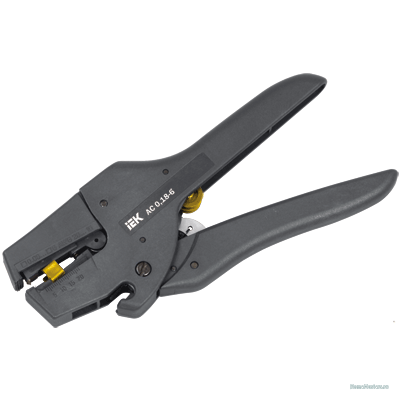

 Автоматический стриппер ИЭК с настройкой усилия и длины зачистки

При открытом способе проводки

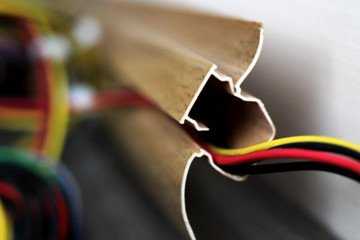

Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).

Адаптер для напольного кабель канала КМАП

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.

 Открытая проводка в трубах

Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

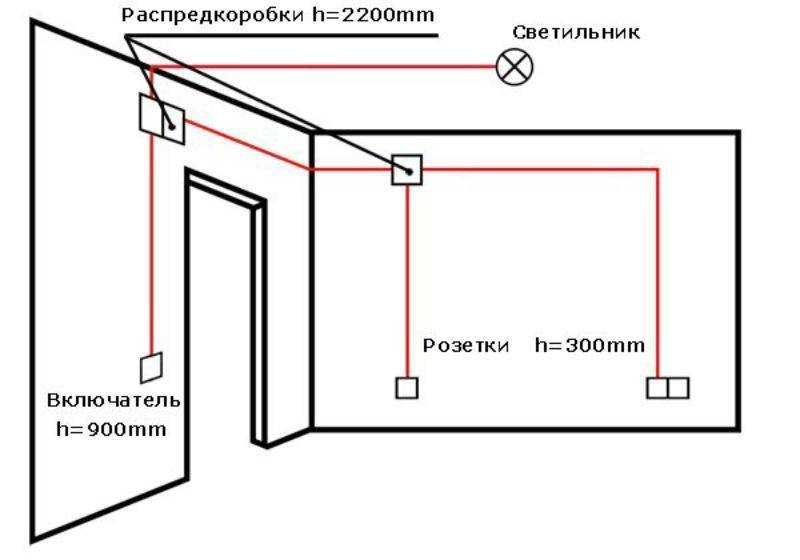

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Техника безопасности

Если Вы самостоятельно никогда не выполняли электромонтажные работы, то не следует думать, что прочитав этот материал, Вы сможете все сделать правильно, безопасно для себя и будущих пользователей. Статья позволит понять, как устроена бытовая осветительная сеть, уяснить основные принципы ее монтажа. Первый раз электромонтажные работы нужно проводить под наблюдением опытного специалиста. В любом случае, вне зависимости от того, имеете ли Вы официальный допуск, Вы берете на себя ответственность за жизнь, здоровье и безопасность себя и окружающих.

Никогда не работайте с высоким напряжением в одиночку. Всегда должен рядом быть человек, который в критической ситуации сможет обесточить систему, вызвать экстренные службы и оказать первую помощь.

Не следует выполнять работы под напряжением. Это развлечение для опытных профессионалов. Обесточьте сеть, с которой будете работать, убедитесь, что никто не сможет случайно включить электричество, когда Вы будете заниматься монтажом.

Не надейтесь на то, что до Вас проводка была выполнена правильно. Обзаведитесь датчиком (индикатором) фазы. Это такое устройство, похожее на отвертку или шило. У него есть щуп. Если щуп прикасается к проводу, находящемуся под напряжением, то загорается индикатор. Убедитесь, что Вы умеете правильно пользоваться этим датчиком. Есть тонкости. Некоторые датчики правильно работают только если пальцем прижимать специальный контакт на ручке. Перед тем, как начинать работу, с помощью индикатора фазы убедитесь, что проводка обесточена. Я не раз встречал ошибочно выполненные варианты проводки, когда автомат на входе разрывает только один провод, не обеспечивая полное обесточивание сети. Такая ошибка очень опасна, так как, отключив автомат, Вы предполагаете, что сеть обесточена, а это не так. Датчик фазы сразу предупредит Вас об опасности.
