Проектирование электроснабжения частного дома: схемы, готовые проекты коттеджей

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

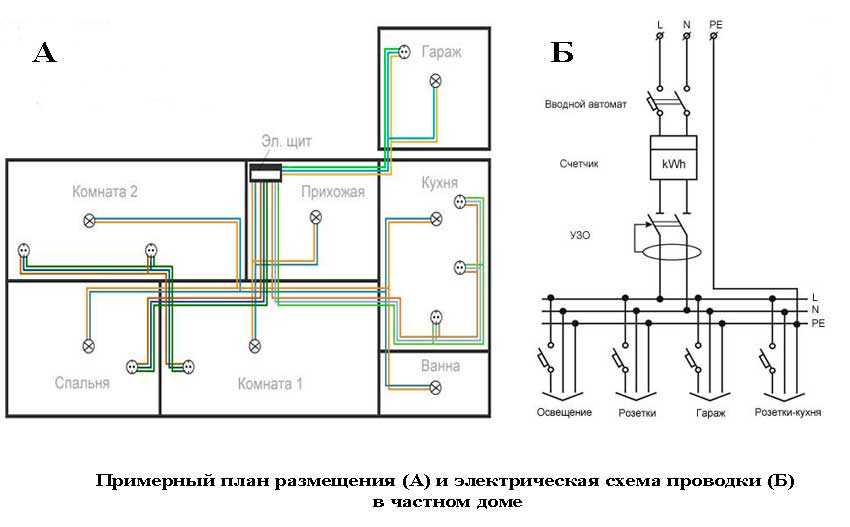

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

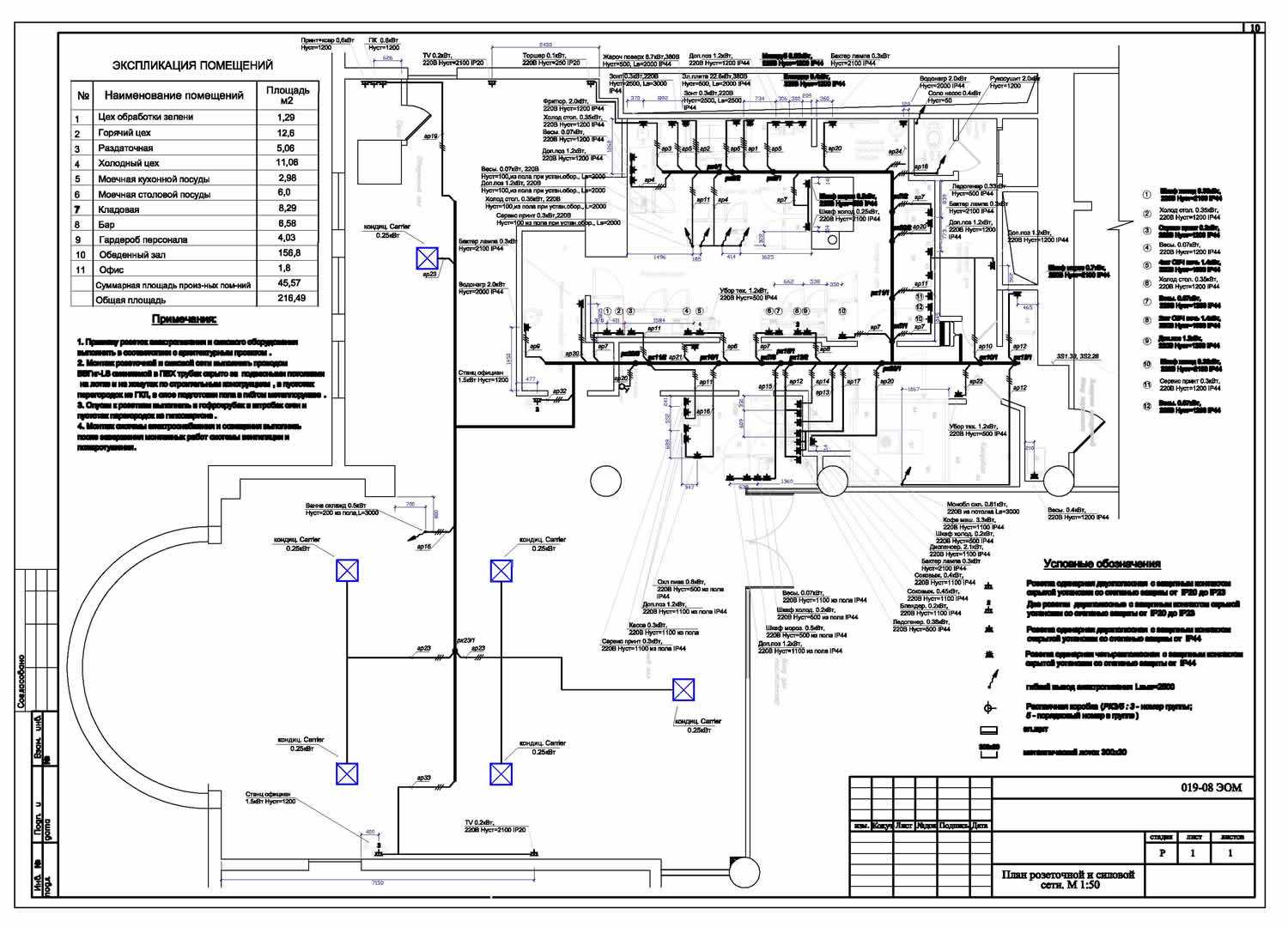

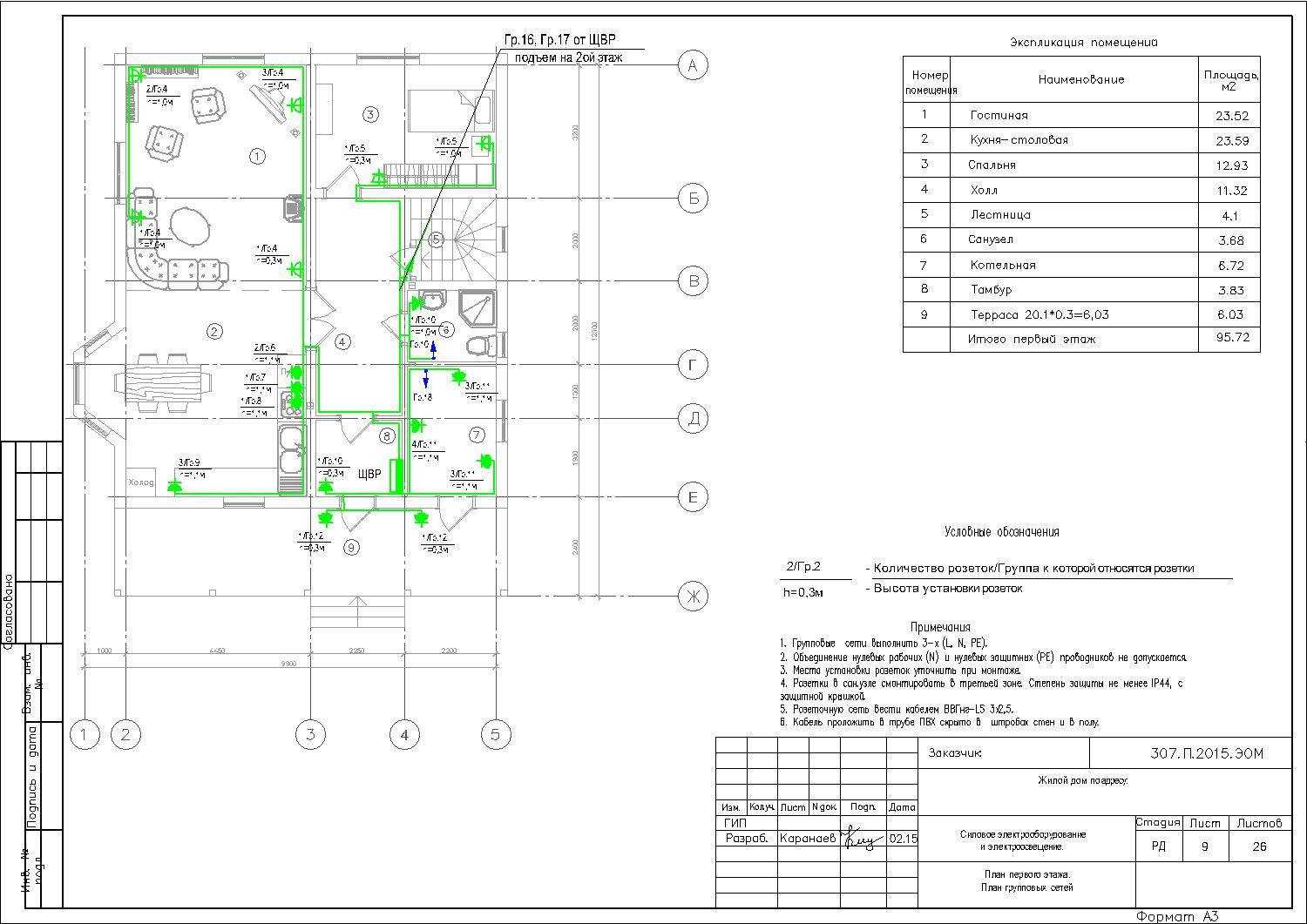

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

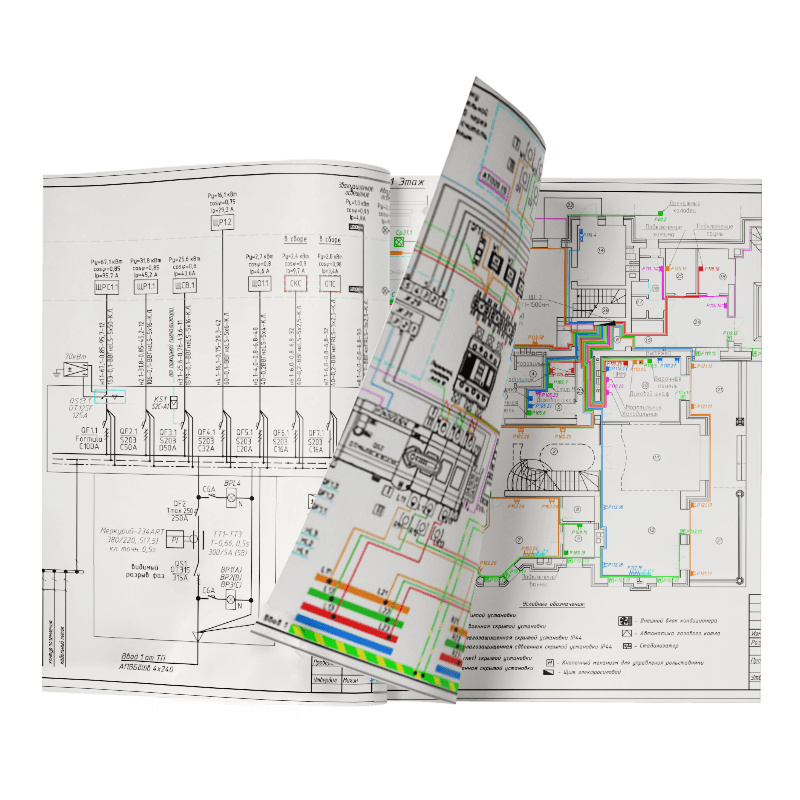

Типовой проект электроснабжения частного дома

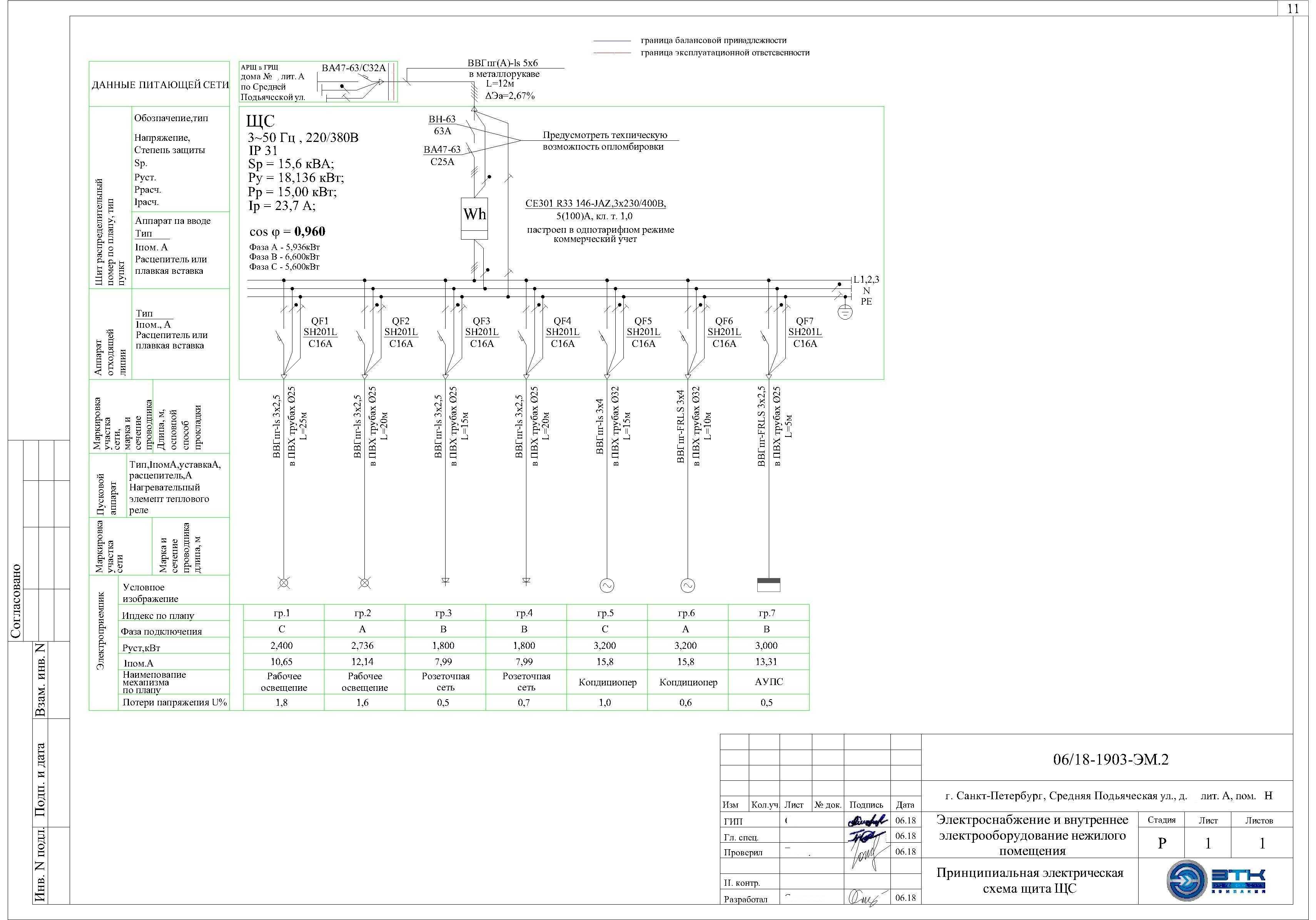

Однолинейная схема электроснабжения

Проект электроснабжения частного дома включает следующие обязательные документы:

• Однолинейная электрическая схема (включая распределительный щиток).
• План дома с обозначением мест расстановки оборудования, а также схемой местоположения розеток и осветительных приборов.
• Схема отводов за пределы дома, обустраиваемых с целью подключения внешних приборов или наружных хозяйственных построек.
• Расчетные данные по заземляющему контуру.
• План организации устройства защиты от молнии.
• Спецификация на защитное и контрольное оборудование (аппаратуру).
• Разрешительные документы, подтверждающие законность выполнения работ выбранной исполнителем проектной организацией.

Последний образец рабочего документа необходим, если потребуется согласование проекта с энергоснабжающей организацией.

Что рассчитывается

Исходными данными для расчётного этапа проектирования являются технические условия (ТУ), техническое задание (рассмотрено в предыдущем разделе), и акт разграничения балансовой принадлежности.

На этом этапе проектировщикам необходимо рассчитать следующие данные:

• расчётную и установочную мощности;
• длины и сечения проводов;
• предельные токи в подсетях и номиналы защитных автоматов;
• параметры источников бесперебойного питания (если они необходимы);
• параметры осветительной сети (согласно СНиП 23-05-95).

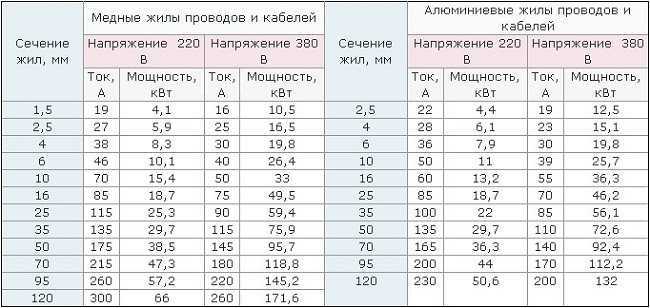

Таблица расчёта сечений В ходе расчётов должны учитываться методические требования, оговоренные в РМ-2696 (инструкция по расчету электрических нагрузок жилых зданий) и МГСН 4.19-2005 (нормы проектирования высотных зданий).

Правильно составленный проект электрики позволит максимально быстро выполнить все электромонтажные работы и получить готовый результат под ключ.

Примеры, как выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт.  В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Схема электросети дома

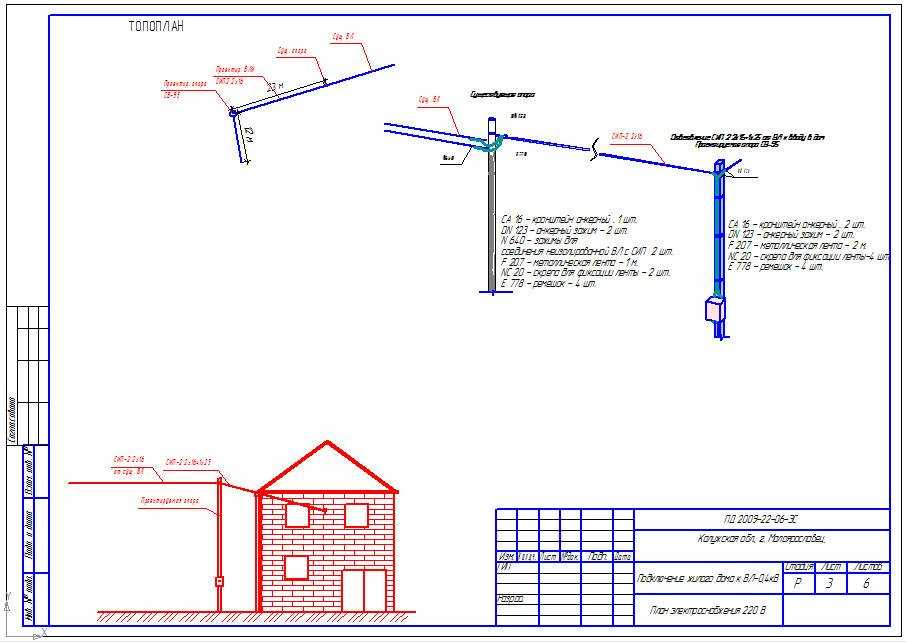

Подключение СИП к дому

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

• Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
• После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
• Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

• при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
• в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
• при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

Договор с (ПЭС)

Перечень документов, необходимых для заключения договора на поставку электроэнергии в новой редакции согласно ”Правил пользования электрической энергии”

Для заключения договора необходимо:

1. Заявление на имя зам. директора ПЭС относительно заключения соответствующего договора с указанием местонахождения, Ф.И.О. заявителя.
2. Копия документа, определяющего право собственности на объект или земельный участок.
3. Получить технические условия в ПЭС. Образец технических условий представлен в ПРИЛОЖЕНИИ Рис.3 Рис.4.
4. Выполнить проект «Электроснабжение частного дома» в проектной организации и согласовать его с ПЭС. Образец проекта представлен в ПРИЛОЖЕНИИ Рис.1, Рис.2.
5. Предоставить акты разграничения балансовой принадлежности и эксплуатационной ответственности сторон, выполненных в проекте «Электроснабжение частного дома».
6. Предоставить однолинейную схему электроснабжения, выполненную в проекте «Электроснабжение частного дома». Пример схемы можно увидеть в ПРИЛОЖЕНИИ Рис.5.
7. Предоставить сведения относительно средств учета ( тип счетчика электроэнергии, его класс, схема электрическая включения, место установки, антивандальная защита).
8. Предоставить сведения об электроустановках для нужд отопления, горячего водоснабжения, разрешение на их использование (до 15 кВт тепловой мощности выдает Энергосбыт ПЭС, свыше 15кВт тепловой мощности выдает Облэнерго) или справку об их отсутствии.
9. Протоколы проверки заземления и изоляции электропроводки.
10. Заявление на имя зам. начальника на тех. приемку и опломбировку счетчика.
11. Квитанцию за тех приемку и опломбировку.
12. Поставщиком электрической энергии является ПЭС (предприятие электрических сетей). ПЭС является юридическим лицом, которое представляет собственника генерирующих источников энергии и (или) электрической сети. На договорной основе ПЭС обеспечивает электроэнергией потребителей.

Примечание: Если выполняется строительство дома на участке, куда уже подведено электричество и где уже установлен электрический счетчик, то вы обращаетесь в ПЭС по вопросу увеличения заявленной мощности, в том случае, если по расчетам вам не будет хватать поставляемой электрической мощности.

Если вы собираетесь строить дом на участке, куда ранее не подводилось электричество, то начинать работать с ПЭС нужно с момента получения архитектурно-строительного плана. Необходимо получить разрешение на подключение мощных потребителей (сварочного аппарата, станков и т.д.) требуемого при строительстве, а потом уже запрашивать увеличение мощности, если понадобится. Так мы избежим штрафных санкций ПЭС на стадии строительства.

Электроснабжение частного дома выполняется на основании технических условий, (ТУ), поставщика электрической энергии, который поставляет электроэнергию в район, где происходит строительство нашего частного объекта, или ТУ ПЭС, энергию, которого нам выгодно использовать.

Схема электросети дома

Подключение СИП к дому

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

• Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
• После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
• Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

• при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
• в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
• при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

• Выполнить расчет электроснабжающей линии.
• Подсчитать вероятные потери напряжения на линии.
• Подобрать подходящее сечение проводов.
• Спрогнозировать необходимое количество кабелей (плюс запас).
• Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Из чего должен состоять узел учёта?

Стандартный узел учёта состоит из щита, вводного автомата с возможностью опломбировки, счётчика и отходящей автоматики. В минимальном исполнении щит должен вмещать 24 модуля.

Номинал вводного автомата и требования к счётчику должны быть указаны в ТУ

Счётчик должен пройти входной контроль сетевой организации. Это означает, что на нём должны быть наклеены специальные пломбы и выдан акт о поверке. Соответственно, потребуется сдать счётчик на поверку. Данная процедура в сетях обычно занимает 10 рабочих дней. Также в продаже бывают уже поверенные счётчики — их можно устанавливать сразу.

Если строительство на участке только предстоит, достаточно минимального количества отходящей автоматики — один трёхполюсный и один однополюсный автомат для розетки. Также мы не рекомендуем ставить сразу дорогой щит, потому что к концу строительства он, вероятней всего, потеряет свой внешний вид.

Пример смонтированного нами щита с минимальным наполнением:

Если стройка завершена, то стоит учесть: будет ли генератор, как подключается освещение участка, необходимо ли питание ворот и т.п. Для этих целей потребуется отдельная автоматика. Соответственно, потребуется щит большего размера для её установки.

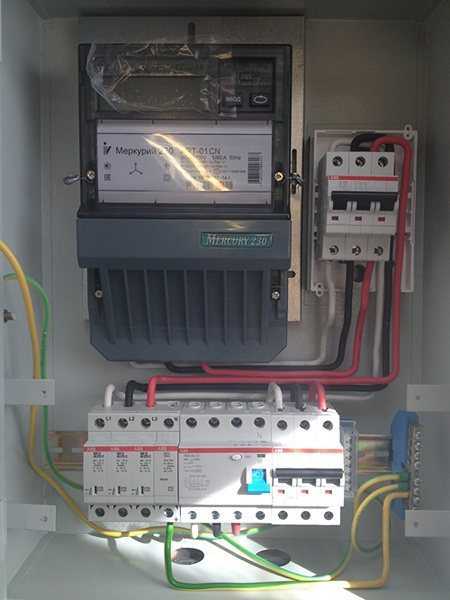

Ниже пример смонтированного нами щита с дополнительным оборудованием. Установлен реверсивный рубильник для подключения генератора, однофазная силовая и обычные розетки на корпусе щита. Свободное место осталось для контакторов и управляющих реле аккумуляторных батарей, а также дополнительной автоматики (ворота, насос, освещение во дворе).

Зная место установки, наполнение и условия эксплуатации можно определяться с моделью. Если щит постоянно будет на виду, то стоит задуматься о внешнем виде и выбрать специальный пластиковый (в примере выше как раз такой щит). Металлический со временем ржавеет, независимо от стоимости.

Степень защиты щита при установке на улице должна быть не менее IP54.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

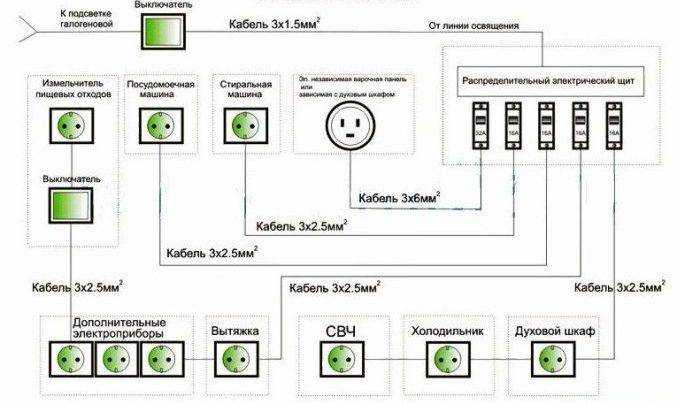

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Сбор исходных данных и необходимых документов

При составлении проекта необходимо учитывать некоторые особенности, а также различные факторы. Сама схема подачи электричества состоит из трех частей. Во внешней части определен порядок поступления электроэнергии на приусадебный участок для уличного освещения и подключения установок полива. Во внутренней части полностью отражено расположение проводки и оборудования в доме. Раздел хозяйственной части определяет электроснабжение инженерных систем и коммуникаций.

Перед тем как начинать проектирование электроснабжения, необходимо обратиться к поставщику электроэнергии для получения технических условий. С этой целью подается заявление, где указывается наименование и адрес объекта, для которого требуется энергоснабжение. В заявлении также указывается величина и тип питающего напряжения, расчетная нагрузка, значение мощности, выделяемой на эксплуатацию систем отопления и горячего водоснабжения.

Получение технических условий и регистрация проекта отнимают много времени. Например, сотрудники нашей компании помогут не только в получении технических условий, но и выполнят все необходимые предварительные расчеты:

• Суммарная мощность установленного оборудования, которое предполагается эксплуатировать.
• Значение напряжения в соответствии с техническими характеристиками электрооборудования, запланированного для частного дома.
• Определяется необходимый тип ввода, в зависимости от установленных электроприемников. Если имеются приемники не только на 220, но и на 380 вольт, необходимо воспользоваться трехфазным вводом. То же самое касается при высокой суммарной мощности потребителей. Во всех остальных случаях выбирается ввод под напряжение 220 вольт.
• Отдельно выполняется расчет водогрейных и отопительных систем, потребляющих определенное количество электричества.

В организацию, поставляющую электроэнергию, в дополнение к заявлению прилагается генеральный план, указывающий на предоставление участка с домом, акты местной администрации, разрешающие выполнение работ на данном объекте, а также копия свидетельства о праве собственности, если участок является приватизированным.
