Типы кабелей и проводов. основные виды и их различия

Сравнительная таблица основных типов кабелей

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Классификация кабелей[править | править код]

Телефонный кабель пучковой скрутки

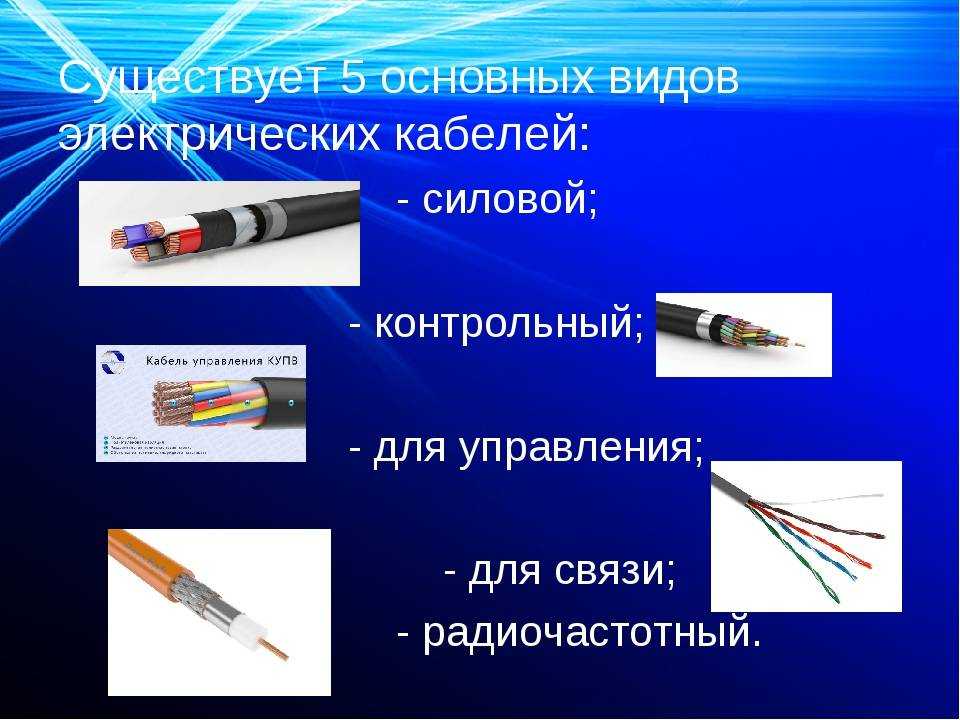

Группы однородной кабельной продукции включают кабели:

• кабели силовые для стационарной прокладки на напряжение до 35 кВ включительно;
• кабели силовые для стационарной прокладки на напряжение 110 кВ и выше;
• кабели силовые для нестационарной прокладки;
• кабели связи симметричные;
• кабели связи коаксиальные;
• кабели связи телефонные;
• кабели связи телефонные распределительные;
• кабели радиочастотные;
• кабели управления;
• кабели контрольные;
• кабели оптические;
• кабели греющие (саморегулируемые, самоограничивающиеся, кабели с постоянной мощностью параллельного типа, кабели последовательного типа с полимерной изоляцией, кабели с минеральной изоляцией);
• прочие кабельные изделия (судовые, шланговые и т. д.).

Также кабели разделяют по:

• типу и наличию изоляции;
• типу и наличию экрана;
• по количеству жил;
• по материалу жил;
• по гибкости:
  • для подвижного соединения;
  • для неподвижного соединения.

Стандарт ISO 11801 2002 детально описывает классификацию кабелей.

Часто задаваемые вопросы

Вопрос №1. Медный провод ППВ дороже чем алюминиевый АППВ. Можно ли применить АППВ при монтаже освещения и розеток в квартире?

Можно.Но нужно учесть несколько особенностей.

• При одинаковой токовой нагрузке сечение алюминиевого провода должна быть на 50% больше медного. Если вы рассчитывали поставить медный ППВ с сечением 1,5 кв.мм, то алюминиевый АППВ нужно ставить с сечением 2,5 кв.мм.;
• Алюминиевый провод менее механически прочен и часто обламывается;
• Алюминиевый провод сращивается с помощью контактных колодок с зажимными винтами.

Вопрос №2. Можно ли в качестве межблочного кабеля при подключения аудиоусилителя применить обычные провода, например ПУГНП?

Нельзя. Вход усилителя — несимметричный и к нему нужно подключать коаксиальный кабель с одной центральной жилой и металлической оплеткой вокруг изоляции жилы. Если этого не соблюсти, то вход усилителя примет с кабеля электромагнитные помехи как с антенны.

Вопрос №3. Можно ли в качестве кабеля для подключения колонок применить кабель ПУГНП?

В большинстве случаев, можно. Современные усилители имеют симметричный выход, и если не возникают слышимые помехи, то можно применить этот кабель.

Вопрос №4. Пользуюсь дома переносным сварочным инвертором с максимальным током 240 А. Хочу удлинить сварочные провода. Но кабель КГ с сечением 25 кв.мм достаточно дорог. Можно ли применить кабель с меньшим сечением?

При работе с переносным сварочным инвертором можно. Обычно сварочный инвертор устанавливают недалеко от места сварки и длина обоих сварочных проводов не превышает 10 метров. Для такой длины и тока 240 А вполне можно применить кабель КГ с сечением 16 кв.мм. Тем более, если аппарат имеет запас по мощности и можно добавить ток до 300 А.

Виды сетевых кабелей связи для передачи информации

Кабели для передачи информации служат для передачи не только электроэнергии, но и информационных сигналов. Всего 10 — 15 лет назад существовали лишь телефонные и антенные виды сетевых кабелей, с развитием компьютерной техники информационных проводников стало намного больше. Многие из них используются в ограниченных сферах и представляют интерес лишь для узкопрофильных специалистов. Домашнему мастеру достаточно знать всего несколько видов.

Антенные кабели. Сегодня чаще всего используются кабели марок RG-6, RG-58, RG-59 или российские аналоги серии РК 75. Кабели с буквенным обозначением RG имеют множество разновидностей, они различаются сопротивлением проводника, устойчивостью к температурным и ударным нагрузкам, временем затухания сигнала, разновидностью экрана и т. д.

RG-6 — коаксиальные виды кабелей связи, передающие высокочастотные сигналы для электронной аппаратуры, телевидения или радио. Центральная медная жила с сечением 1 мм2 окружена изоляцией из вспененного полиэтилена, экраном из алюминиевой фольги, внешним проводником из луженой медной оплетки и оболочкой из ПВХ. Используется для передачи сигналов кабельного и спутникового телевидения. Имеет широкий диапазон технических характеристик, связанных с частотой передающего сигнала, сопротивлением, экранированием и т. д. Например, в русском названии данного кабеля (РК 75) цифры обозначают сопротивление проводника — 75 Ом.

Кабель RG-6 идеально подходит для передачи видеосигнала от телевизионной антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Компьютерные кабели (витая пара) применяются в компьютерных сетях.

С их помощью компьютеры соединяются друг с другом или подключаются к Интернету.

Компьютерный кабель состоит из одной или нескольких пар перевитых проводов, это улучшает прием и передачу сигнала. Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка выполнена из ПВХ, иногда имеется дополнительная влагонепроницаемая оболочка из полипропилена. Кабель оснащается разрывной нитью, которая позволяет легко снять внешнюю оболочку и получить доступ к токопроводящим жилам.

Существует несколько видов компьютерного кабеля:

• UTP — пары проводов не имеют общего экрана;
• FTP — с экраном из алюминиевой фольги;
• STP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из медной сетки;
• S / FTP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из фольги.

Кроме того, компьютерные кабели различаются по количеству объединенных пар проводов.

Разновидности электрических шнуров и их назначение

Электрокабели могут быть:

• Алюминиевыми
• Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

• Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
• Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник

В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.

ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.

ПВС – электрокабель круглый, имеющий медные многожильные проводники

ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Если вы хотите заказать монтаж систем отопления, то можно обратиться к специалистам npo-energiya.ru. Они выполняют работы очень дешево и качественно.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Материал жилы

Для изготовления жил применяются разные виды сырья (сплавы алюминия, меди, стали). Допустимы комбинированные составы и синтетические материалы жилы. Для пропуска оптических сигналов провода выполняют из пластмассы либо стекла. Для рассеивания тепловой энергии используются жилы из нихрома.

Медные

Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.

Как выбрать провод?

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие. Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

• Они не так сильно подвержены окислению.
• Лучше проводят ток.
• Более адоптированы под внешнюю среду.
• Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Самонесущие изолированные провода

СИП (сокращенно от «самонесущий изолированный провод») — тип провода, который используется для передачи и распределения электричества. Сегмент применения — осветительные и воздушные силовые сети.

В Европе алюминиевые провода с ПЭ изоляцией успешно применяются более полувека. Рассчитаны они на среднее напряжение. СИП могут использоваться на ответвлении к вводу в жилой дом, пристройку или другое строение технического назначения.

Широкое распространение нашли четырехжильные изолированные провода. Три изолированных друг от друга провода накручиваются на нейтральный несущий провод. В качестве изоляционного материала применяется ПЭ высокого давления.

Нейтральный провод может быть изолирован, но иногда встречаются неизолированные несущие провода. Все зависит от модификации. Но, несмотря на различные вариации СИП, все они считаются равноправными между собой, т.к. десятки лет с успехом применяются в разных странах.

Среди преимуществ самонесущих проводов стоит выделить следующие особенности:

• Не нарушается работа линий электропередач при схлестывании проводов;
• Полностью исключается ледообразование на СИП;
• В жилых районах требуется меньшая ширина просеки;
• Экономия, выраженная в сокращении эксплуатационных затрат до 80%;
• Практически исключается возможность незаконно подключиться к линиям электропередачи, что уменьшает вероятность кражи электроэнергии;
• На ЛЭП не погибают птицы.

Все эти преимущества наряду с техническими характеристиками СИП сделали этот вид провода популярным среди потребителей, а производство кабельной продукции данного модельного ряда – востребованным.

Классификация кабелей[править | править код]

Телефонный кабель пучковой скрутки

Группы однородной кабельной продукции включают кабели:

• кабели силовые для стационарной прокладки на напряжение до 35 кВ включительно;
• кабели силовые для стационарной прокладки на напряжение 110 кВ и выше;
• кабели силовые для нестационарной прокладки;
• кабели связи симметричные;
• кабели связи коаксиальные;
• кабели связи телефонные;
• кабели связи телефонные распределительные;
• кабели радиочастотные;
• кабели управления;
• кабели контрольные;
• кабели оптические;
• кабели греющие (саморегулируемые, самоограничивающиеся, кабели с постоянной мощностью параллельного типа, кабели последовательного типа с полимерной изоляцией, кабели с минеральной изоляцией);
• прочие кабельные изделия (судовые, шланговые и т. д.).

Также кабели разделяют по:

• типу и наличию изоляции;
• типу и наличию экрана;
• по количеству жил;
• по материалу жил;
• по гибкости:
  • для подвижного соединения;
  • для неподвижного соединения.

Стандарт ISO 11801 2002 детально описывает классификацию кабелей.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

1. ШВВП. Делается всегда в белом цвете.
2. ПВС. Это изделие может быть белым или оранжевым.
3. ВВГ всегда чёрный.
4. NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте. Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля

Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Вам это будет интересно Назначение и характеристики многожильного кабеля ВВГнг

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

1. ПУНП.
2. ПУНГП.
3. ПУВП.
4. ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Категории кабеля витая пара (скорость передачи данных).

Кабель — шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров. Температурная норма -25°C — +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС — сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция — поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят. Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

1. ШВВП. Делается всегда в белом цвете.
2. ПВС. Это изделие может быть белым или оранжевым.
3. ВВГ всегда чёрный.
4. NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте

Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Вам это будет интересно Назначение и характеристики многожильного кабеля ВВГнг

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

1. ПУНП.
2. ПУНГП.
3. ПУВП.
4. ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Устройство витой пары.

Условия применения

Кабель, в отличие от провода нашел более широкое применение в специальных условиях. Имея повышенную защиту от механических и агрессивных повреждений он прокладывается под водой. Все подземные коммуникации выполняются только им. Помимо этого, они применяются в шахтах, пожароопасных помещениях, помещениях с повышенной коррозионной активностью и других местах.

Провода применяются только внутри электрораспределительных устройств. За их пределами рекомендуется использовать кабели или токопроводящие шины. В качестве примера рассмотрим провод ПВ-3. Это монтажный медный провод с многопроволочной жилой. Пригоден для использования в банях и ванных комнатах. Не горит. Нашел широкое применение в монтаже квартирной электропроводки. Обладает повышенной гибкостью, чем отличается от других проводов.

Разновидности кабеля ВВГ:

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Какие бывают жилы

ГОСТ на кабельную продукцию

Кабельная продукция играет важную роль на современном этапе развития человечества. Производство таких товаров – важная и ответственная задача, с которой справятся только обученные специалисты.

Производство кабельно-проводной продукции жестко регламентируется. ГОСТ на кабельную продукцию был внедрен еще в советское время. ГОСТ 16442-80 – нормативный документ, рекомендаций которого придерживались все отечественные производители. Со временем он утратил свою силу, а на замену ему пришли новые нормативные документы и государственные стандарты.

Но, стоит отметить, что ГОСТ 16442-80 недействителен для массового производства, а вот для оборонительных структур еще действует военное дополнение к данному стандарту.

Сейчас же в промышленности действует целый ряд других ГОСТов. Например, ГОСТ 31565 вступил в силу с 1 января 2014г. Он предусматривает перечень необходимых действий для сертификации различных видов кабельной продукции (силовые, контрольные, тактические и др. кабеля). Это самый новый нормативный документ, касающийся производства кабельно-проводной продукции.

Для силовых кабелей с пластмассовым покрытием (изоляцией) существует свой отдельный ГОСТ Р 53869-2010. Он возник из-за необходимости систематизировать и упорядочить требования современного рынка силовых кабелей. В новом документе учитываются области применения, условия эксплуатации силовых кабелей.

В отличие от устаревшего ГОСТ на кабельную продукцию под маркировкой ГОСТ 16442-80 в новом документе был введен целый ряд уточнений:

• Нормирование средней величины изоляции;
• Увеличение списка сечений токопроводящих кабелей и их жил непосредственно;
• Приведены значения допустимых электрических нагрузок для кабелей.

И еще множество других поправок. К тому же были полностью исключены требования ГОСТ 7006-72. Они полностью не соответствовали современным стандартам.

Но стоит понимать, что ГОСТ Р 53869-2010 – всего лишь стандарт общих правил и условий для производства кабельно-проводниковой продукции. На его базе были разработаны отраслевые технические условия (ТУ), которые более точно рассматривают производство продукции для тех или иных целей.

Нормативная литература способна полностью урегулировать процесс производства оптики, поэтому беспокоиться о качестве продукции отечественных производителей не стоит.

Больше о  современной кабельной продукции: заводах, производстве, производителях и поставщиках; можно узнать на ежегодной выставке «Электро».

Рынок кабельной продукции в РоссииСовременный ассортимент кабельно проводниковойПоставщики кабельной продукции

Шнуры

Шнуры представляют собой гибкие кабели, предназначенные для соединения электрических устройств с источником питания или между собой.

Основные разновидности шнуров:

• Сетевые шнуры — соединяют бытовую технику и электроприборы с электросетью.
• Удлинительные шнуры — для увеличения длины сетевого шнура.
• Соединительные шнуры — служат для соединения аудио/видеотехники.
• Высоковольтные шнуры — используются для подключения мощного электроинструмента.

Отличительные особенности шнуров:

• Высокая гибкость за счет многожильной оплетки.
• Наличие разъемов для подключения.
• Широкий выбор сечений и длин.
• Исполнение для разных напряжений и токов.

Шнуры широко применяются в быту, промышленности, строительстве. Их гибкость и удобство подключения определяют популярность данного вида кабельной продукции.

Маркировка кабелей и проводов

При выборе кабеля или провода информацию об их структуре и назначении можно получить, зная, как правильно расшифровать маркировку.

Таблица: описание маркировки кабеля.

Номер знака	Назначение	Расшифровка
1	Материал жил	А — алюминий буква отсутствует — медь
2	Назначение кабеля	М — монтажный П (У) или Ш — установочный К — контрольный МГ — монтажный гибкий буква отсутствует — силовой
3	Материал изоляции	Р — резина Ш — шелк полиамидный С — стекловолокно В — ПВХ Ц — бумага, пропитанная специальными составами К — капрон Э — экранированный П — полиэтилен НР — негорючая резина Д — двойная обмотка
4	Особенности конструкции	Г — гибкий К — бронированный проволокой Т — для прокладки в трубах О — в оплетке Б — бронированный лентами
5	Дополнительные символы, характеризующие подвид кабеля	з — заполненный нг — негорючий HF — при горении нет дыма LS — при горении не выделяет газ
7	1-я цифра	количество жил
8	2-я цифра	сечение
9	3-я цифра	номинальное напряжение

Это обозначения, принятые только для популярных кабелей. Расшифровка других видов есть на бирке, или ее можно узнать у продавца.
