Что такое короткое замыкание по-простому

Как УЗО защищает от аварий

В отличие от автоматов, УЗО защищает не от КЗ, а от его предвестника — утечки тока. Принцип работы построен на измерении разницы электричества на фазе и нейтрали. Например, если где-то повредилась изоляция и фазный провод коснулся металлической поверхности, возникнет утечка — в квартиру войдет больше электричества, чем выйдет. УЗО сразу среагирует и расцепит линию.

Иногда утечки возникают в поврежденных электроприборах. И если их вовремя не выявить, с большой вероятностью случится короткое замыкание или Вас ударит током. Выбирается дифзащита по трем основным параметрам:

номиналу — как и автомат, рассчитывается по максимальной нагрузке на линии;
току утечки — разнице электричества на фазе и нейтрали, при которой срабатывает расцепитель;
характеристике расцепления — типу утечек, на которые реагирует дифзащита.

Как выбрать номинальный ток УЗО

Рассчитывайте аналогично автомату, по тем же формулам для однофазной и трехфазной сети. Главное, чтобы УЗО защищающее линию было не ниже по номиналу чем АВ, иначе в случае КЗ оно сгорит раньше, чем сработает АВ.

В качестве комплексного решения пользователи часто покупают дифавтоматы (это устройство совмещающее в себе автомат и УЗО в одном корпусе). Так можно немного сэкономить место в щитке.

Какое значение тока утечки где лучше поставить

По данному параметру УЗО делятся на два типа:

защитное на 10мА или 30мА — защищает человека от поражения электричеством;
противопожарное на 100мА и выше, защищает от утечек, провоцирующих возгорания.

В быту принято ставить защитное на комнаты и противопожарное на вводе. В детской и ванной рекомендуется поставить 10мА, так как дети более уязвимы к току, чем взрослые, а вода усиливает его действие. На комнатные розетки обычно ставят 30мА — это максимум, который без вреда выдерживает среднестатистический человек.

На вводе обычно ставят 100мА, 300мА или 500мА, если сеть большая. Дело в том, что практически везде возникают небольшие потери электричества от сопротивления проводника, нагрева изоляции и пр. Чем больше длинна проводов и потребителей, тем больше потерь, потому на вводе должно стоять УЗО с большим значением утечки, иначе оно будет постоянно выбивать.

На что влияет характеристика расцепления

УЗО делятся на два типа:

АС — реагирующие на утечки синусоидального переменного тока. Ставится на линии без сложной электроники;
А — реагирующее, кроме синусоидального еще и на пульсирующий постоянный ток. Устанавливается на технику с блоками питания и сложную электронику (компьютеры, телевизоры и пр.), где часто возникают такие утечки.

В основном в быту ставится тип «АС», так как он дешевле. Это рационально, если на линии только электроприборы без плат и микросхем. Но на сложную электронику все же лучше поставить тип «А».Так Вы быстрее выявите и устраните неисправность.

Даже если авария и случится, автоматика и дифзащита мгновенно на нее среагируют и Вы сможете быстро найти и устранить причину. Чтобы не подвергать опасности себя и свой дом, придерживайтесь двух правил:

Делайте регулярные проверки состояния проводки и электротехники;
Поставьте качественные и правильно подобранные автоматы и УЗО.

Таким образом Вы сделаете домашнюю сеть безопасной и эффективной.

Причины возникновения короткого замыкания

Логическая защита шин

Несмотря на то, что этот нежелательный аварийный процесс считается случайным, на его создание могут влиять следующие причины, связанные с некачественным монтажом или неправильной эксплуатацией электрического оборудования (цепей). Вот основные причины появления короткого замыкания:

Снижение качества изоляции токоведущих проводников. Это одна из самых распространенных причин перехода сети в режим КЗ, который возникает вследствие пересыхания, механического повреждения или разрушения изоляции между проводниками с разным потенциалом. Чаще всего все перечисленные причины снижения сопротивления изоляции и её разрушения связаны с воздействием на неё вредных факторов, на которые она не рассчитана. Например, при длительном воздействии солнечных лучей на изоляцию, которая боится ультрафиолетового излучения, происходят пересыхание, потрескивание и, как следствие, короткое замыкание.

Нужно отметить! У любой изоляции есть свой срок использования, старение её приводит к аварийным режимам.

Изменение физических параметров электрической сети, например, перенапряжение. Такое явление возможно во время грозы, а именно попадания молнии в проводник с током.
Неправильная коммутация, ошибки монтажа или укладки кабеля, с несоответствием техническим условиям, заявленным заводом производителем.

Любой электромонтажник или электромонтер не застрахован от ошибочных, неправильных действий при монтаже электропроводки или при выполнении оперативных переключений. В низковольтных цепях такие ошибки менее опасны, чем в высоковольтных цепях с мощными источниками энергии, например, на высоковольтных силовых подстанциях электроснабжения. Даже с современными элементами и устройствами защиты от превышения нагрузок процесс КЗ в силовых высоковольтных цепях опасен не только для оборудования, но и для обслуживающего персонала, из-за появления мощной электрической дуги.

Длительная эксплуатация электрического оборудования и линий в режиме перегрузок или в условиях с завышенными температурами окружающей среды. Это приводит к перегреву изоляции между обмотками электрооборудования, значит, происходит снижение сопротивления изоляции, которое в какой-то момент достигает критического значения.

Выполнение монтажа качественными материалами, правильная организация работ в электроустановках, а также своевременное обслуживание, с заменой повреждённых участков линии, снизят риск появления короткого замыкания.

Последствия короткого замыкания [ править | править код ]

При коротком замыкании резко и многократно возрастает сила тока, протекающего в цепи, что, согласно закону Джоуля — Ленца приводит к значительному тепловыделению, и, как следствие, возможно расплавление электрических проводов, с последующим возникновением возгорания и распространением пожара.

Короткое замыкание в одном из элементов энергетической системы способно нарушить её функционирование в целом — у других потребителей может снизиться питающее напряжение, что может привести к повреждению устройства; в трёхфазных сетях при коротких замыканиях возникает асимметрия напряжений, нарушающая нормальное электроснабжение. В больших энергосетях короткое замыкание может вызывать тяжёлые системные аварии.

Для защиты от короткого замыкания принимают специальные меры:

Ограничивающие ток от короткого замыкания:
устанавливают токоограничивающие электрические реакторы;
применяют распараллеливание электрических цепей, то есть отключение секционных и шиносоединительных выключателей;
используют понижающие трансформаторы с расщеплённой обмоткой низкого напряжения;
используют отключающее оборудование — быстродействующие коммутационные аппараты с функцией ограничения тока короткого замыкания — плавкие предохранители и автоматические выключатели ;
Применяют устройства релейной защиты для отключения повреждённых участков цепи

О таком нештатном режиме работы электрической цепи как короткое замыкание слышали практически все. Описание физики этого процесса входит в школьную программу 8-го класса. Предлагаем вспомнить, что представляет собой данное явление, какую опасность представляют токи КЗ и их вероятные причины возникновения. В статье мы рассмотрим виды короткого замыкания, а также способы защиты, позволяющие минимизировать негативные последствия.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Виды и причины

В быту короткие замыкания бывают:

однофазные – когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего;
двухфазные – когда одна фаза замыкается на другую;
трехфазные – когда замыкаются сразу три фазы. Это самый проблемный вид КЗ.

Например, утром в воскресенье ваш сосед за стенкой соединяет фазу и ноль в розетке, включив в нее перфоратор. Это значит, что цепь замыкается, и ток идет через нагрузку, то есть через включенный в розетку прибор. Если же сосед соединит провода фазы и нуля в розетке без подключения нагрузки, то в цепи возникнет КЗ, но вы сможете поспать подольше.

Тем, кто не знает, для лучшего понимания полезно будет почитать, что такое фаза и ноль в электричестве. Короткое замыкание называют коротким, так как ток при таком замыкании цепи как бы идет по короткому пути, минуя нагрузку. Контролируемое или длинное замыкание – это обычное, привычное всем включение приборов в розетку.

Электрическая цепь — это, как правило, два проводника с разноименным потенциалом и подключенным потребителем тока. Каждый конечный потребитель имеет свое внутреннее сопротивление, которое сопротивляется току и ограничивает, тем самым дозируя его количество и плотность в проводнике, заставляя производить работу.

К чему приводят короткие замыкания

Как уже отмечалось, возникновение аварийного режима вызывает сильный перегрев токоведущих частей. В результате, полностью разрушается изоляция, а возникающие механические усилия разрушающе действуют на элементы установок. Возникают и другие последствия короткого замыкания. От этого страдают и потребители неповрежденных участков, поскольку КЗ на одной линии вызывает общий спад напряжения и нарушение нормального электроснабжения.

В точке аварии потенциал становится нулевым, после чего это снижение начинает быстро распространяться на другие линии. Одновременно происходит резкое снижение сопротивления во всей системе с увеличением силы тока в каждой ее ветви. Ток начинает многократно превышать номинальное значение, что опять же приводит к спаду напряжения в отдельных точках сети. Особенно заметен этот спад в местах непосредственной близости с КЗ электропроводки. По мере удаления от очага аварии потенциал в сети будет изменяться.

Характер повреждений и их масштабы зависят от места их проявления и длительности самого процесса. На значительном удалении ток КЗ лишь незначительно превышает номинал источников питания и подобный режим они воспринимают лишь в качестве незначительно увеличившейся нагрузки. Существенные изменения происходят только возле места аварии, где наблюдаются самые опасные последствия.

По сравнению с номиналом энергии, вырабатываемой генератором, ток короткого замыкания нередко бывает даже ниже его. Тем не менее, он многократно превышает номиналы токов в ветвях, где может возникнуть аварийная ситуация. Поэтому даже короткого отрезка времени вполне хватает, чтобы разогреть токоведущие части и элементы до пределов, значительно превышающих допустимые.

Резкое увеличение тока приводит к созданию между проводниками больших механических усилий, достигающих своего максимума в самом начале аварийного режима. Если проводники и их крепления не обладают достаточной прочностью, то они разрушатся в течение очень короткого времени.

Внезапные скачки напряжения пагубно отражаются на электрооборудовании. Прежде всего, эти процессы затрагивают двигатели, поскольку в таком режиме они перестают работать, останавливаются и опрокидываются. Восстановление исходного состояния требует большого количества времени, сил и средств.

Иногда при замыкании на землю создаются токовые системы с нарушенным равновесием. С их участием может произойти образование магнитных потоков, наводящих значительные ЭДС в трубопроводах, линиях связи и других сетях, расположенных рядом. В таких случаях возникает реальная опасность для персонала и аппаратуры, установленной в этих цепях.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа — трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

Плавкие предохранители (применяются в том числе в бытовых электроприборах).
Автоматические выключатели.
Стабилизаторы напряжения.
Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

Устройствами релейной защиты и другим отключающим оборудованием.
Понижающими трансформаторами.
Распараллеливанием цепей.
Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

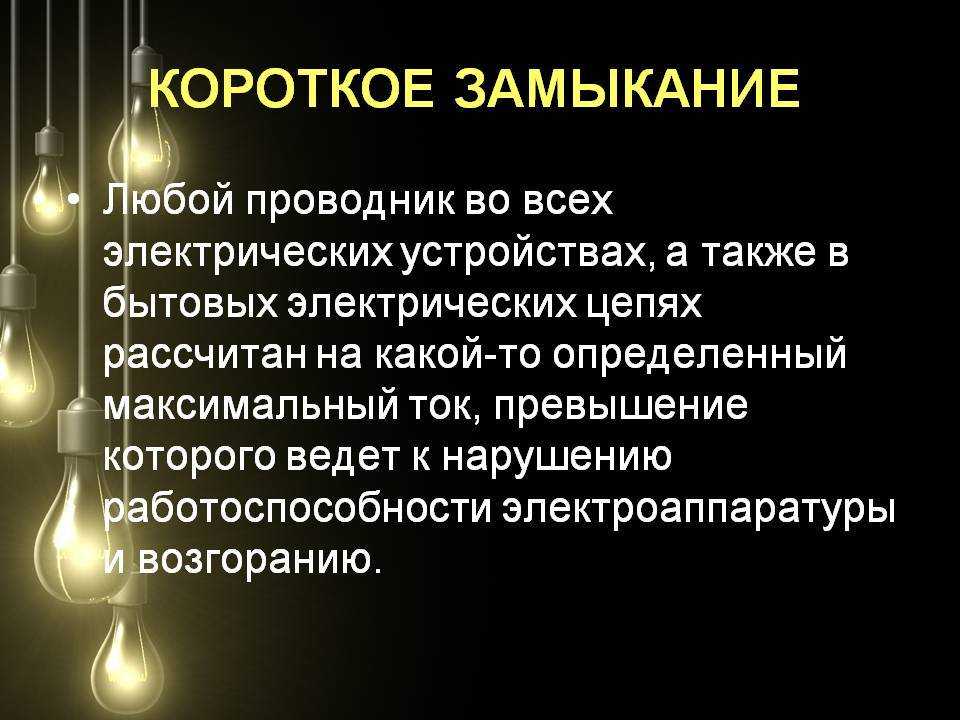

КОРОТКОЕ ЗАМЫКАНИЕ – это электрическое соединение разных фаз или потенциалов электроустановки между собой или с землей, не предусмотренное в нормальном режиме работы, при котором в проводниках, в месте контакта, резко возрастает сила тока, превышая максимально допустимые величины.

Если же говорить простым языком, короткое замыкание – это любое незапланированное, нештатное соединение электрических проводников с разным потенциалом, например, фазы и ноля, при котором образуются разрушительные токи.

Как вы заметили, акцент на том, что короткое замыкание в электрической цепи — это именно незапланированный, не предусмотренный процесс, сделан не зря, ведь, по большому счету, контролируемое замыкание (некоторые еще назывыают его по-аналогии длинным) запускает электроприборы. Все они включаются в розетку, и, так или иначе, фазный провод, посредством электроприбора соединяется с нулевым, но короткого замыкания при этом не происходит, давайте разберемся почему.

Какие могут быть последствия?

Во время замыканий наблюдается резкое увеличение силы тока, что приводит к расплавлению металлов. «Брызги» могут разноситься во все стороны, приводя к воспламенению предметов вокруг и пожарам. Это особенно опасно для домашних условий, так как КЗ может стать причиной потери имущества и жилья. Последствиями на предприятиях является аварийная ситуация, повреждение техники и риск того, что могут пострадать люди.

Замыкание, в зависимости от места его образования, может привести к системой аварии, последствиями которой станет экономический и технический урон. Оборудование, которое находилось под действием усиленной силы тока, выходит из стоя или получает серьезные повреждения.

Еще одним последствием замыкания является ухудшение условий работы персонала и потребителей – резкое понижение давления приводит к остановке производственных мощностей и экономическому ущербу. Наибольший урон наносится тому месту, в котором непосредственно возникло замыкание.

Способы защиты

Наиболее надежным и действенным способом предотвращения КЗ является установка автоматических выключателей. Альтернативой служат плавкие предохранители. Автомат своевременно улавливает возникновение замыкания и отключает питание, благодаря чему возникновение аварийной ситуации является невозможным.

Прочие меры предосторожности:

регулярная ревизия электропроводных каналов – визуальное определение слабых мест кабеля, где изнашивается изоляция и своевременное устранение проблемы;
использование электрических реакторов, которые регулируют подачу тока;
использование специальных электроцепей, которые в случае необходимости отключают секционные выключатели;
использование понижающих трансформаторов, которые оснащены расщепляемой обмоткой низкого напряжения.

Совет: для домашнего использования рекомендуется устанавливать автоматические выключатели. Они рассчитаны на определенный ток, после превышения величины которого, разрывается цепь. Прочие меры в основном указаны для промышленного использования.

В чем заключается угроза КЗ?

Замыкание в первую очередь представляет угрозу здоровью и жизни человека. Это связано с пожарной опасностью: возгорание изоляции проводов, воспламенение окружающих предметов, способность изоляции распространять горение. Так же изменение силы тока может быть губительным для используемых устройств и приборов, приводя к катастрофическим последствиям

КЗ может стать причиной экономического убытка Поэтому важно использовать меры профилактики возникновения явления и прибегать к установке методов защиты

Ток короткого замыкания

Сверхток, образующийся в результате КЗ, называется током короткого замыкания. Как только произошло короткое замыкание в цепи, ток короткого замыкания достигает максимальных значений. После того, как провода начнут греться и плавиться, ток короткого замыкания идет на спад, так как сопротивление проводов в при нагреве возрастает.

Для источников ЭДС ток короткого замыкания может быть вычислен по формуле

I_кз — это ток короткого замыкания, А

E — ЭДС источника питания, В

R_внутр. — внутреннее сопротивление источника ЭДС, Ом

Более подробно про ЭДС и внутреннее сопротивление читайте здесь.

Ниже на рисунке как раз изображен такой источник ЭДС в виде автомобильного аккумулятора с замкнутыми клеммами

Внутреннее сопротивление автомобильного аккумулятора может достигать значений в доли Ома. Теперь представьте, какой ток короткого замыкания будет течь через проводник, если закоротить им клеммы аккумулятора. Внутреннее сопротивление аккумулятора зависит от многих факторов. Возьмем среднее значение R_внутр = 0,1 Ом. Тогда ток короткого замыкания будет равен I_кз =E/R_внутр. = 12/0,1=120 Ампер. Это очень большое значение.

Причины возникновения КЗ

Также важно рассмотреть причины, вызывающие межфазное замыкание. Это в первую очередь загрязнение устройства, попадание посторонних металлических предметов, инструменты, образование токопроводящей пыли на поверхности изоляторов. Из этого следует, что нахождение посторонних предметов внутри устройства приведет к КЗ, межфазному замыканию или пробою на корпус устройства

Из этого следует, что нахождение посторонних предметов внутри устройства приведет к КЗ, межфазному замыканию или пробою на корпус устройства.

В случае, если корпус не имеет защитного соединения с землей, опасный потенциал окажется на корпусе, что может привести к электротравматизму, при прикосновении человека к поверхности устройства.

Замыкание через металл возникает, когда разноименные токопроводы соединяются между собой через металлический предмет. Это может быть инструмент, часть металлоконструкций, обрушившихся на проводники, и прочие металлические предметы. В этом случае не возникает электрической дуги, и весь ток проходит по металлическим проводникам. Его сила ограничивается только внутренним сопротивлением кабеля и трансформатора, а также частей, к ним примыкающих.

Если между токопроводами есть воздушный зазор, но между ними произошло КЗ, такое явление называют дуговым замыканием

Оно может произойти при неосторожном измерении напряжения или касанием шин, и перемыканием пространства с образованием устойчивой электродуги

Ток при таком замыкании намного меньше, чем в металлическом, обусловлен переходными процессами в плазме дуги.

Тлеющее замыкание возникает на изоляторах. При загрязнении, проходящий ток разогревает участок КЗ, и в дальнейшем может самоустраниться высушив участок, либо же развиться до дугового пробоя.

При полупроводниковом КЗ, пробое диодного моста или тиристора, симистора, замыкание развивается как металлическое. Величина тока ограничена только элементами схемы и цепи в ней.

Во время короткого замыкания ток через участок соприкосновения и проводники стремиться к бесконечности, к максимально высоким значениям. Это в свою очередь приводит к разогреву места контакта и разрушению изоляции и самих проводников. Как правило, короткое замыкание происходит хаотично, и нарастает лавинообразно, вплоть до возгорания и пожара на участке.

Понятие «короткое замыкание»

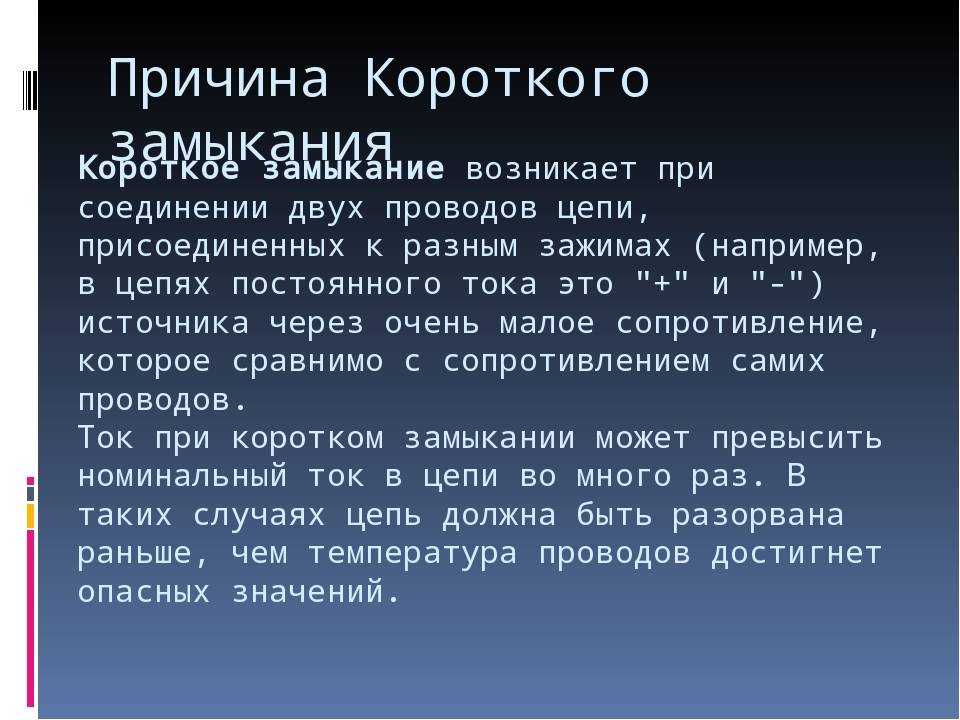

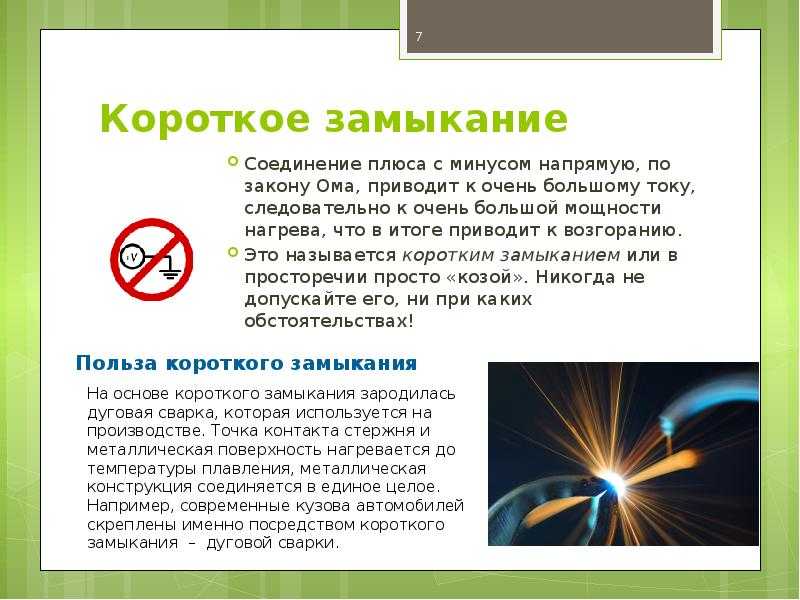

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

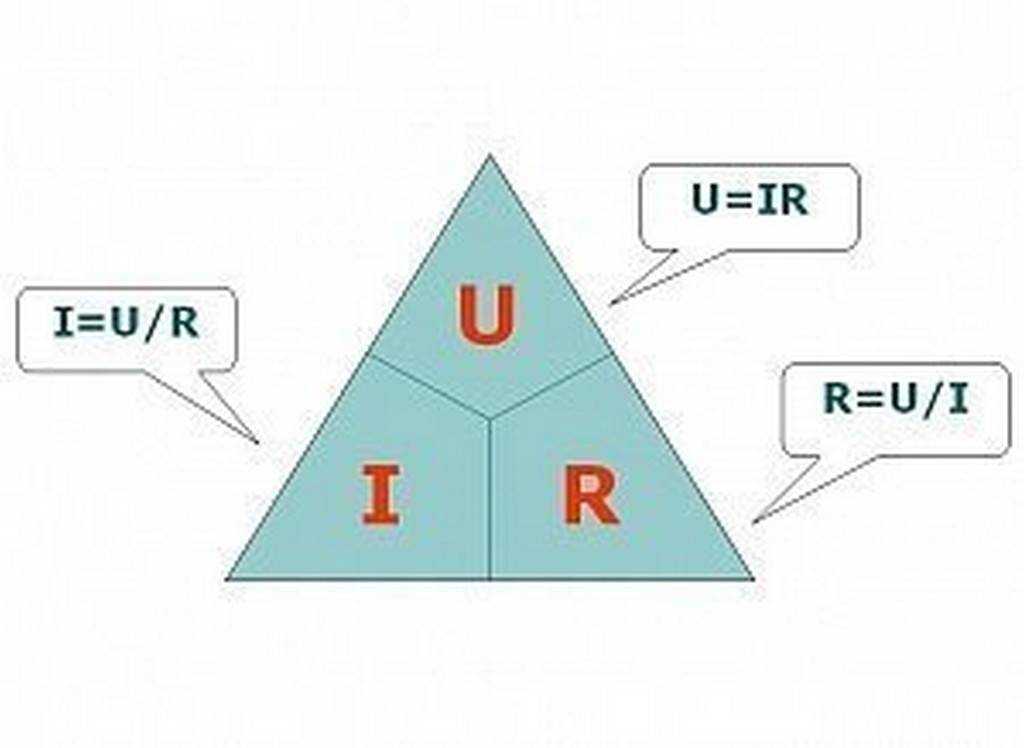

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

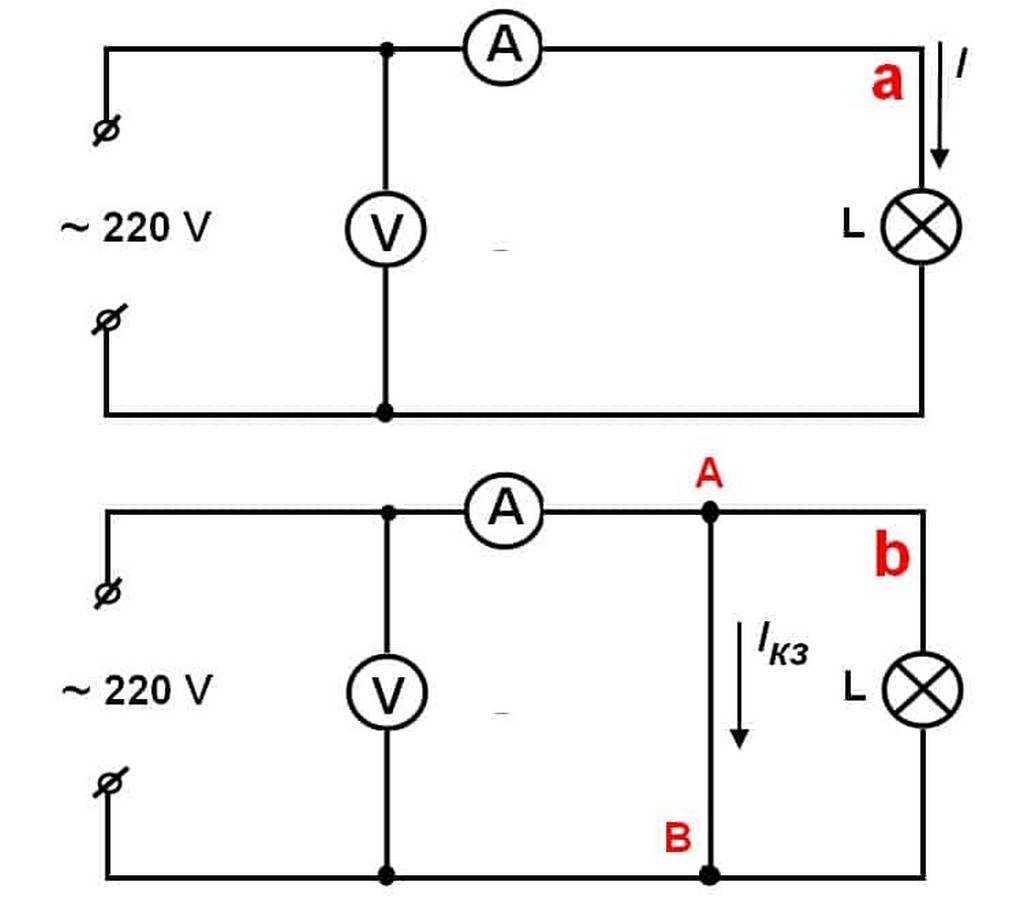

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

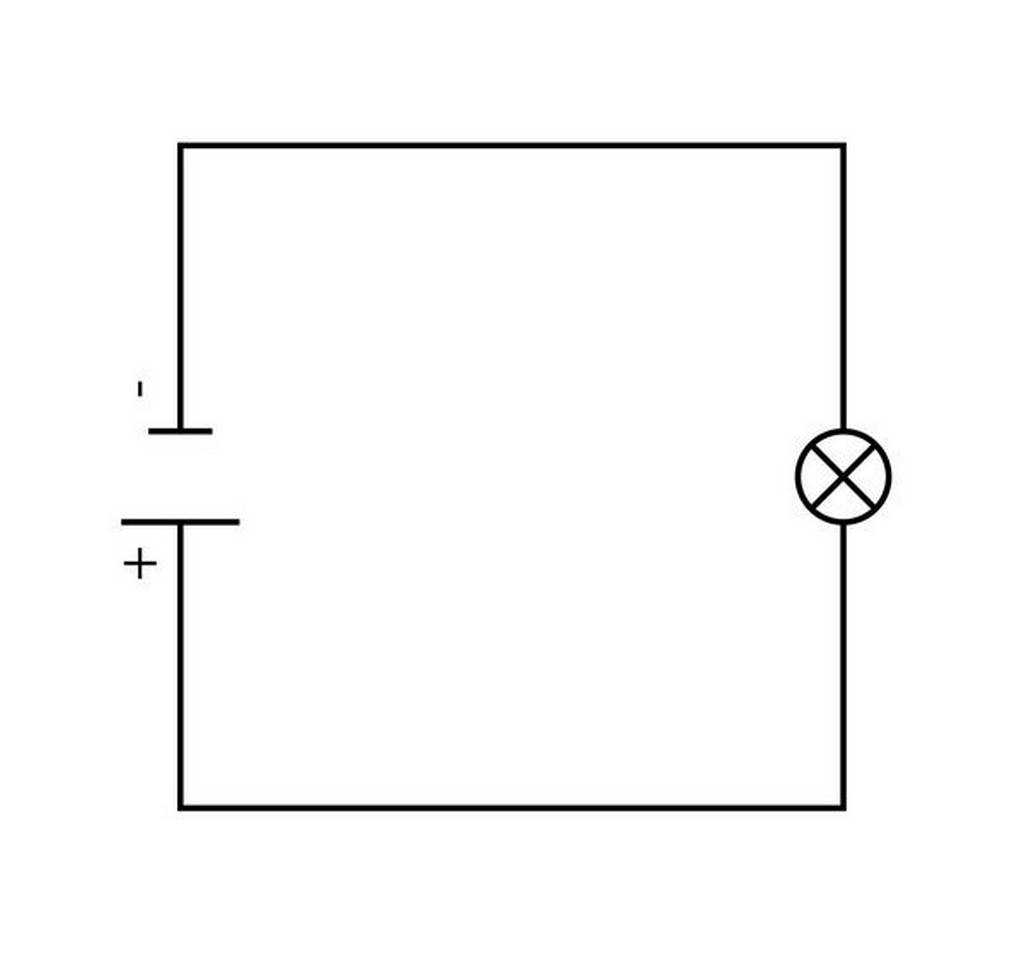

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

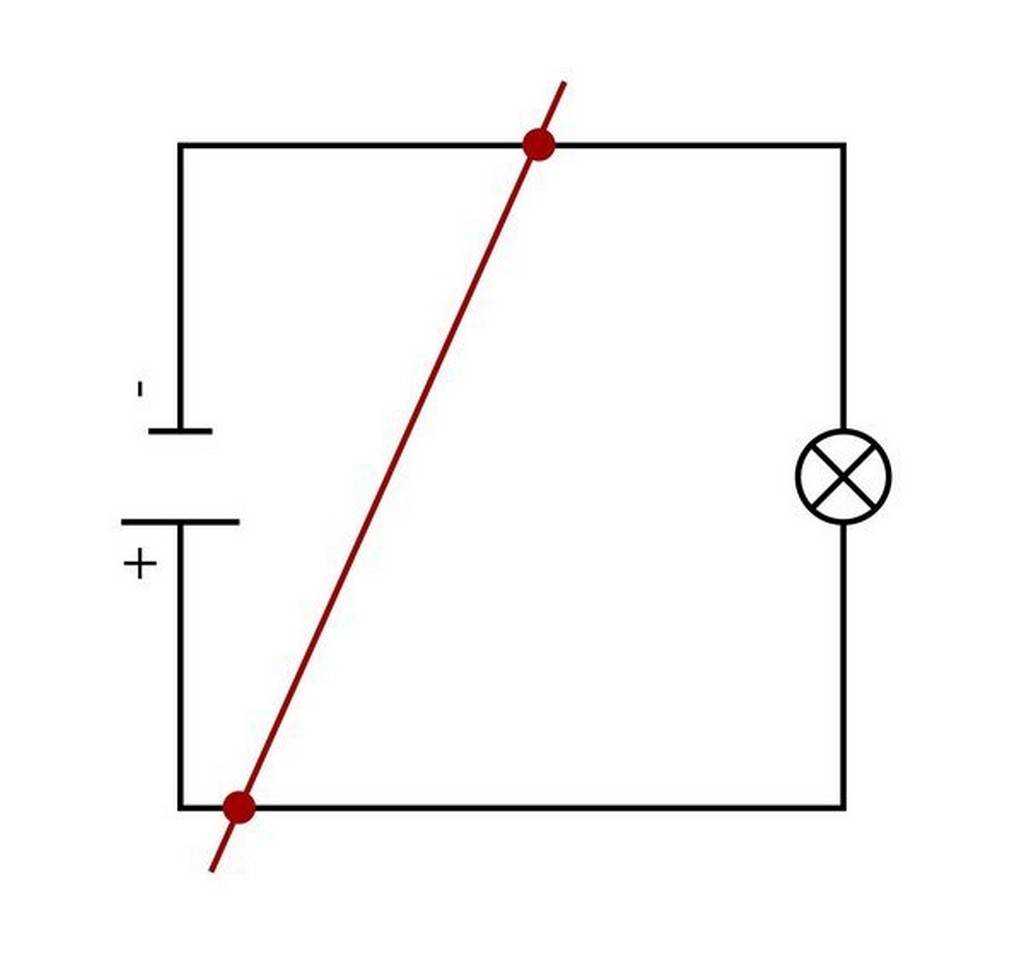

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

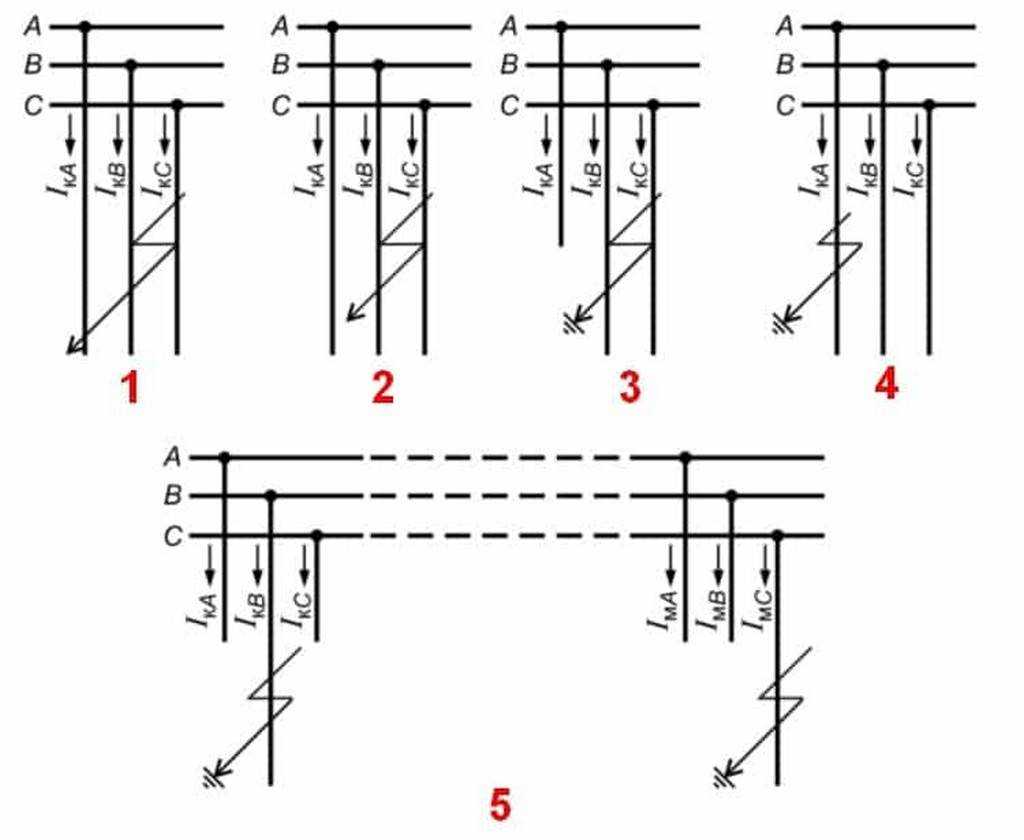

Схемы кз

Короткие замыкания в быту:

однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

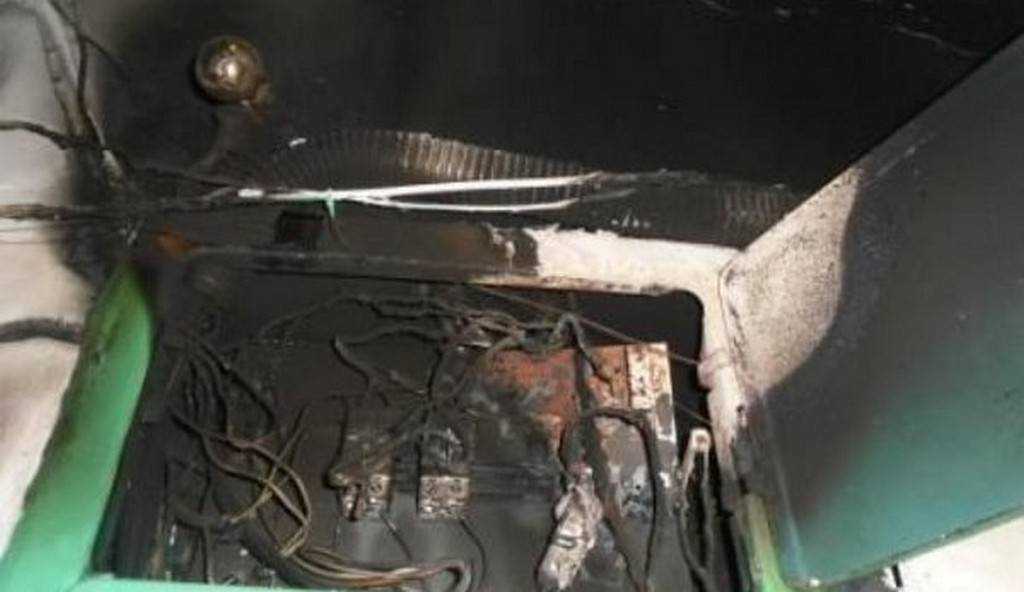

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Факторы возникновения замыкания:

• Износ изоляционной системы. Чаще износ системы происходит в той части, где происходит постоянное пересечение проводов, а также в местах перегибов. Повышенная влажность способна повредить изоляционную систему, что также может стать причиной замыкания. • Нарушение целостности изоляции между проводами. Этот пункт причины возникновения замыкания чаще всего возникает при осуществлении строительных работ, во время ремонта стен. • Подобранная проводка не соответствует потребляемой мощности. • Неисправность используемых электрических приборов. • Неправильное подключение электрических приборов к сети.

Как не допустить короткого замыкания?

Чтобы максимально обезопасить свой дом от возможных пожаров, связанных с возникновением короткого замыкания, стоит своевременно осуществлять контроль за состоянием электрических путей.

Основные рекомендации по предупреждению короткого замыкания.

Самым главным способом предупреждения короткого замыкания является своевременная замена электропроводки. Большая часть жилого фонда строилась много лет назад, тогда-то и прокладывалась проводка. Разумеется, с годами изоляционная система проводов нарушается из-за механических или временных воздействий, поэтому наиболее верным способом защиты своего жилья от возможных пожаров будет проверка электрических путей на прочность и, в случае необходимости, замена части, а то и всей системы электропроводки. Кроме того, проложенная проводка должна соответствовать разрешенной потребляемой мощности тока. Не лишней будет и установка автоматического выключателя, который при появлении замыкания автоматически отключит питание, тем самым прекратив распространения пожароопасной ситуации. При осуществлении демонтажа стен и потолков необходимо изучить схему электропроводки, чтобы не повредить её целостность. Также при сверлениях стен необходимо проверить демонтируемый участок специальным тестером на выявление скрытой проводки. Неисправная бытовая техника подлежит ремонту. Все имеющиеся в доме выключатели и розетки подлежат замене, если они нагреваются или искрятся при использовании, а также, если после их использования появились характерные запахи плавящейся пластмассы.

Чтобы обезопасить себя и свой дом от последствий пожароопасных ситуаций, возникающих в связи с короткими замыканиями, собственнику жилья необходимо своевременно предпринимать меры по выявлению и устранению повреждений электрических систем и проводов, а также иных электрических приборов. Для предупреждения замыкания необходимо использовать провода соответствующие мощности потребляемого тока, а также не пренебрегать установкой специальных автоматических предохранителей. И конечно же, не забывать о мерах безопасности во время проведения строительных работ.

ЭДС индукции

Каков механизм возникновения индукционного тока? Это мы обсудим позже. Пока ясно одно: при изменении магнитного потока, проходящего через контур, на свободные заряды в контуре действуют некоторые силы — сторонние силы

, вызывающие движение зарядов.

Как мы знаем, работа сторонних сил по перемещению единичного положительного заряда вокруг контура называется электродвижущей силой (ЭДС): . В нашем случае, когда меняется магнитный поток сквозь контур, соответствующая ЭДС называется ЭДС индукции

и обозначается .

Итак, ЭДС индукции — это работа сторонних сил, возникающих при изменении магнитного потока через контур, по перемещению единичного положительного заряда вокруг контура

Природу сторонних сил, возникающих в данном случае в контуре, мы скоро выясним.
