Частные случаи учета реактивной мощности
Бывают случаи, когда в многоэтажном здании имеются и коммерческие организации, и квартиры. Поставка электроэнергии в такие дома регулируется отдельными Актами. Например, разделением могут служить размеры полезной площади. Если в многоквартирном доме коммерческие организации занимают менее половины полезной площади, то оплата за реактивную энергию не начисляется. Если пороговый процент был превышен, то возникают обязательства оплаты за реактивную электроэнергию.
В ряде случаев жилые дома не освобождаются от оплаты за реактивную энергию. Например, если в доме установлены пункты подключения лифтов для квартир, начисление за использование реактивной электроэнергии происходит отдельно, лишь для этого оборудования. Владельцы квартир по-прежнему оплачивают лишь активную электроэнергию.
Понимание сущности активной и реактивной энергии дает возможность грамотно рассчитать экономический эффект от установки различных компенсационных устройств, снижающих потери от реактивной нагрузки. Согласно статистике, такие устройства позволяют поднимать значение cos φ от 0.6 до 0.97. Тем самым автоматические компенсаторные устройства помогают сэкономить до трети предоставляемой потребителю электроэнергии. Значительное уменьшение тепловых потерь увеличивает срок эксплуатации приборов и механизмов на производственных участках и снижает себестоимость готовой продукции.
Специфика сети переменного тока приводит к тому, что в фиксированный момент времени синусоиды напряжения и тока на приемнике совпадают только в случае так называемой активной нагрузки, полностью переводящей ток в тепло или механическую работу. Практически это всевозможные электронагревательные приборы, лампы накаливания, в каком-то приближении электродвигатели и электромагниты под нагрузкой и звуковоспроизводящая аппаратура. Ситуация полностью меняется, если нагрузка, не создающая механической работы, обладает большой индуктивностью при малом сопротивлении. Это характерный случай электродвигателя или трансформатора на холостом ходу.
Подключение подобного потребителя к источнику постоянного тока привело бы к , здесь же ничего особенного с сетью не случится, но мгновенный ток будет отставать от мгновенного напряжения примерно на четверть периода. В случае же чисто емкостной нагрузки (если в розетку вставить конденсатор), ток на нем будет, наоборот, на ту же четверть периода опережать напряжение.

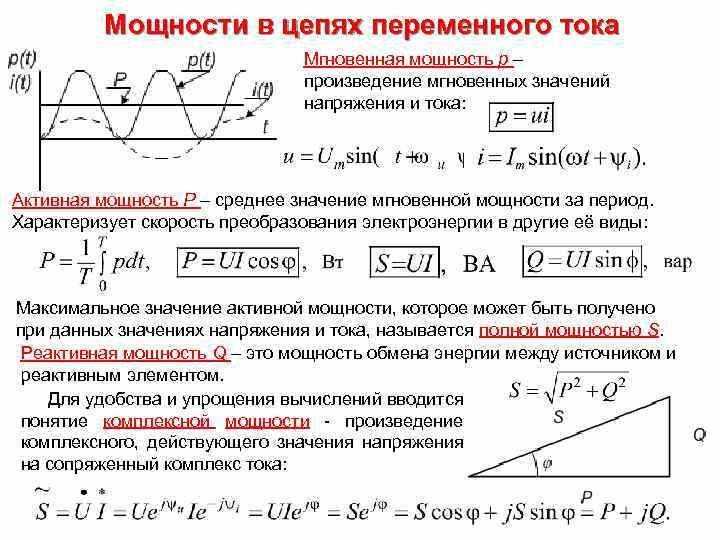

Мощность переменного тока
Активная мощность
Среднее за период Т
значение мгновенной мощности называется активной мощностью: . В цепях однофазного синусоидального тока , где U
и I
— действующие значения напряжения и тока , φ
— угол сдвига фаз между ними. Для цепей несинусоидального тока электрическая мощность равна сумме соответствующих средних мощностей отдельных гармоник. Активная мощность характеризует скорость необратимого превращения электрической энергии в другие виды энергии (тепловую и электромагнитную). Активная мощность может быть также выражена через силу тока, напряжение и активную составляющую сопротивления цепи r
или её проводимость g
по формуле . В любой электрической цепи как синусоидального, так и несинусоидального тока активная мощность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепей электрическая мощность определяется как сумма мощностей отдельных фаз. С полной мощностью S
активная связана соотношением . Единица активной мощности — ватт (W
, Вт
). Для СВЧ электромагнитного сигнала, в линиях передачи, аналогом активной мощности является мощность, поглощаемая нагрузкой.

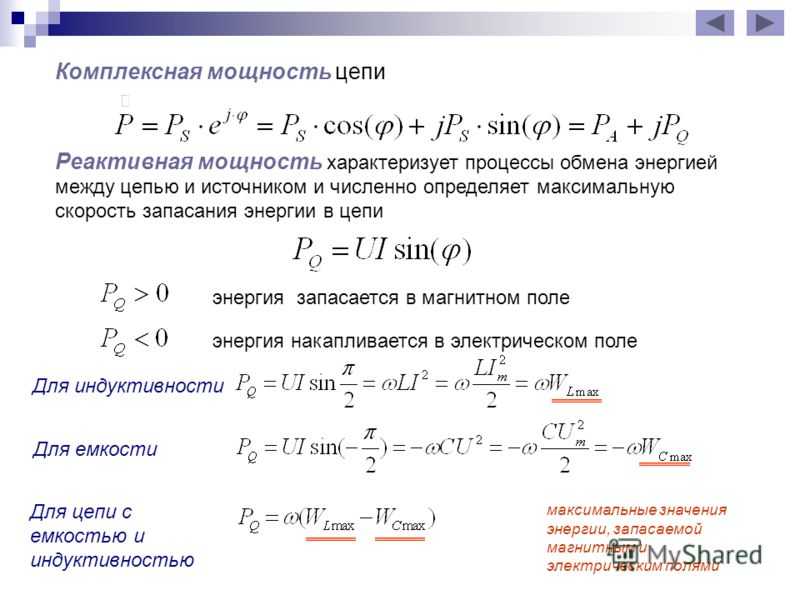

Реактивная мощность
Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи переменного тока, равна произведению действующих значений напряжения U
и тока I
, умноженному на синус угла сдвига фаз φ
между ними: Q = UI sin φ
. Единица реактивной мощности — вольт-ампер реактивный (var
, вар
). Реактивная мощность связана с полной мощностью S
и активной мощностью Р
соотношением: . Реактивная мощность в электрических сетях вызывает дополнительные активные потери (на покрытие которых расходуется энергия на электростанциях) и потери напряжения (ухудшающие условия регулирования напряжения). В некоторых электрических установках реактивная мощность может быть значительно больше активной. Это приводит к появлению больших реактивных токов и вызывает перегрузку источников тока. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности. Для СВЧ электромагнитного сигнала, в линиях передачи, аналогом реактивной мощности является мощность, отраженная от нагрузки.
Необходимо отметить, что величина sinφ для значений φ от 0 до плюс 90 ° является положительной величиной. Величина sinφ для значений φ от 0 до минус 90 ° является отрицательной величиной. В соответствии с формулой Q = UI sinφ
реактивная мощность может быть отрицательной величиной. Но отрицательное значение мощности нагрузки характеризует нагрузку как генератор энергии. Активное, индуктивное, емкостное сопротивление не могут быть источниками постоянной энергии. Модуль величины Q = UI sinφ
приблизительно описывает реальные процессы преобразования энергии в магнитных полях индуктивностей и в электрических полях емкостей. Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения. Измерительные преобразователи реактивной мощности, использующие формулу Q = UI sinφ
, более просты и значительно дешевле измерительных преобразователей на микропроцессорной технике.
Полная мощность
Полная мощность — величина, равная произведению действующих значений периодического электрического тока в цепи I
и напряжения U
на её зажимах: S = U×I
; связана с активной и реактивной мощностями соотношением: , где Р
— активная мощность, Q
— реактивная мощность (при индуктивной нагрузке Q > 0
, а при ёмкостной Q ). Единица полной электрической мощности — вольт-ампер (VA
, ВА
).
Векторная зависимость между полной, активной и реактивной мощностью выражается формулой:
Учет реактивной мощности двигателей

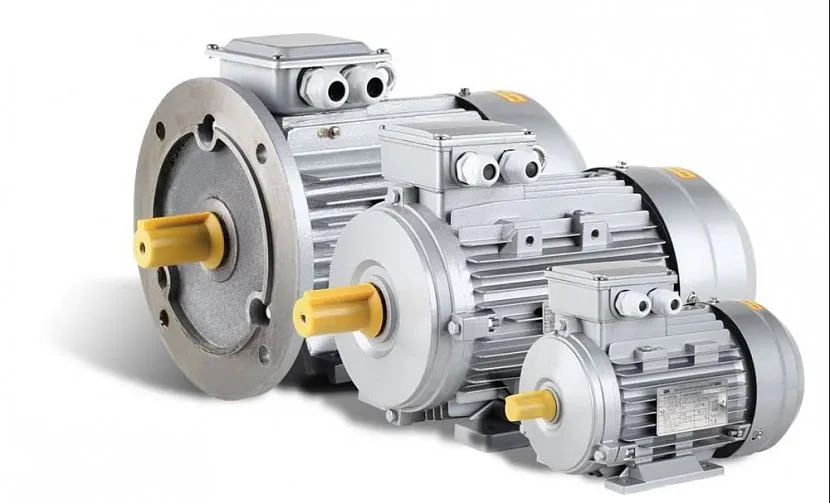

70% мощностей современного предприятия зависит от электродвигателейИсточник youtube.com
Теперь давайте посмотрим, как вычисляется активная энергия для тех же электродвигателей, от которых на 70-80% зависит работоспособность современного предприятия – они крутят насосы, станки, вентиляторы, конвейеры и т.д. и т.п. Раз это так, то кто-то должен постоянно следить за тем, чтобы потребление мощности не стало вдруг необоснованно завышенным. Конечно, осуществлять такой контроль, скорее всего, будет компьютер, но не без участия человека (инженера).
Более всего реактивная энергия мощности тратится попусту в тех случаях, когда двигатель работает на холостых оборотах и если для насосов или конвейеров это ничтожная часть, то для станков – весьма ощутимое разбазаривание реактива. Но, порог наиболее эффективной работы электродвигателей находится в пределах 60-100%, а при более низких показателях бесполезный расход энергии все больше и больше приближается к значению холостого хода. О чем это говорит? О том, что при проектировании цеха не следует завышать его мощности – на практике это пойдёт только во вред производству.
Активная, реактивная и полная мощность.
Преимущества конденсаторных установок
Применение конденсаторных установок имеет следующие положительные стороны:
- Небольшая потеря активной энергии.
- В конденсаторных установках отсутствуют вращающиеся части.
- Они легки в работе и эксплуатации.
- Инвестиционные затраты не высоки.
- Работают бесшумно.
- Их можно установить в любой точке электрической сети.
- Можно подобрать любую требуемую мощность.
Отличие конденсаторных установок от компенсаторов и синхронных двигателей состоит в том, что фильтрокомпенсирующие установки синхронно осуществляют компенсацию мощности и частично сдерживают присутствующие в компенсируемой сети гармоники. От того, насколько компенсируется мощность и будет зависеть стоимость за электроэнергию, ну и, соответственно, от действующего тарифа.
Понятие электрической мощности и способы ее расчета
С электротехнической точки зрения она представляет собой количественное выражение взаимодействия энергии с материалом проводников и элементами при протекании тока в электрической цепи. Из-за наличия электрического сопротивления во всех деталях, задействованных в проведения электротока, направленное движение заряженных частиц встречает препятствие на пути следования. Это и обуславливает столкновение носителей заряда, электроэнергия переходит в другие виды и выделяется в виде излучения, тепла или механической энергии в окружающее пространство. Преобразование одного вида в другой и есть потребляемая мощность прибора или участка электрической цепи.
В зависимости от параметров источника тока и напряжения мощность также имеет отличительные характеристики. В электротехнике обозначается S, P и Q, единица измерения согласно международной системы СИ – ватты. Вычислить мощность можно через различные параметры приборов и электрических приборов. Рассмотрим каждый из них более детально.
Через напряжение и ток
Наиболее актуальный способ, чтобы рассчитать мощность в цепях постоянного тока – это использование данных о силе тока и приложенного напряжения. Для этого вам необходимо использовать формулу расчета: P = U*I
Где:
- P – активная мощность;
- U – напряжение приложенное к участку цепи;
- I — сила тока, протекающего через соответствующий участок.
Этот вариант подходит только для активной нагрузки, где постоянный ток не обеспечивает взаимодействия с реактивной составляющей цепи. Чтобы найти мощность вам нужно выполнить произведение силы тока на напряжение. Обе величины должны находиться в одних единицах измерения – Вольты и Амперы, тогда результат также получится в Ваттах. Можно использовать и другие способы кВ, кА, мВ, мА, мкВ, мкА и т.д., но и параметр мощности пропорционально изменит свой десятичный показатель.
Через напряжение и сопротивление
Для большинства электрических устройств известен такой параметр, как внутреннее сопротивление, которое принимается за константу на весь период их эксплуатации. Так как бытовые или промышленные единицы подключаются к источнику с известным номиналом напряжения, определять мощность достаточно просто. Активная мощность находится из предыдущего соотношения и закона Ома для участка цепи, согласно которого ток на участке прямо пропорционален величине приложенного напряжения и имеет обратную пропорциональность к сопротивлению:
I = U/R
Если выражение для вычисления токовой нагрузки подставить в предыдущую формулу, то получится такое выражение для определения мощности:
P = U*(U/R)=U2/R
Где,
- P – величина нагрузки;
- U – приложенная разность потенциалов;
- R – сопротивление нагрузки.
Через ток и сопротивление
Бывает ситуация, когда разность потенциалов, приложенная к электрическому прибору, неизвестна или требует трудоемких вычислений, что не всегда удобно. Особенно актуален данный вопрос, если несколько устройств подключены последовательно и вам неизвестно, каким образом потребляемая электроэнергия распределяется между ними. Подход в определении здесь ничем не отличается от предыдущего способа, за основу берется базовое утверждение, что электрическая нагрузка рассчитывается как P = U×I, с той разницей, что напряжение нам не известно.
Поэтому ее мы также выведем из закона Ома, согласно которого нам известно, что падение напряжения на каком-либо отрезке линии или электроустановки прямо пропорционально току, протекающему по этому участку и сопротивлению отрезка цепи:
U=I*R
после того как выражение подставить в формулу мощности, получим:
P = (I*R)*I =I2*R
Как видите, мощность будет равна квадрату силы тока умноженной на сопротивление.
Полная мощность в цепи переменного тока
Сети переменного тока кардинально отличаются от постоянного тем, что изменение электрических величин, приводит к появлению не только активной, но и реактивной составляющей. В итоге суммарная мощность будет также состоять активной и реактивной энергии:
Где,
- S – полная мощность
- P – активная составляющая – возникает при взаимодействии электротока с активным сопротивлением;
- Q – реактивная составляющая – возникает при взаимодействии электротока с реактивным сопротивлением.
Также составляющие вычисляются через тригонометрические функции, так:
P = U*I*cosφ
Q = U*I*sinφ
что активно используется в расчете электрических машин.
Рис. 1. Треугольник мощностей
Что такое Активная мощность?
В электротехнике и электронике активная мощность является очень важным понятием для базовых знаний. Активная мощность это мощность, которая используется в цепи. Активная мощность существует как в цепях переменного, так и постоянного тока.
Эта мощность существует, когда ток совпадает по фазе с напряжением. Эта сила видна и может быть измерена, поэтому она называется реальной силой.
Когда используется термин «мощность», он относится только к активной мощности. Единица активной мощности такая же, как и у мощности, то есть «Ватт».
В практической области электроэнергетики киловатты (kW) и Мегаватт (мВт). Активная мощность измеряется во всех цепях, чтобы понять рассеиваемую мощность в цепи.
Символ используемой активной мощности — «P». Формула для активной мощности: P=VI cos ø, ‘ø’ — это угол между фазой между током и напряжением.
Активная мощность видна, когда ток находится в фазе с напряжением, то есть ø составляет 0 градусов или 180 градусов. Активная мощность используется для преобразования электрической энергии в другие виды энергии.
Например, электрическая энергия в яркость, как в лампочке, или электрическая энергия в оптическую и т. д. Некоторые устройства, которые работают по этому принципу, — это тостер, нагреватель, кофемашина и т.д.
Учет реактивной электроэнергии для предприятий
Другое дело — предприятия и организации. В производственных помещениях и промышленных цехах установлено огромное число электрооборудования, и в общей поступаемой электроэнергии имеется значительная часть энергии реактивной, которая необходима для работы блоков питания и электродвигателей. Активная и реактивная электроэнергия, поставляемая предприятиям и организациям, нуждается в четком разделении и ином способе оплаты за нее. Основанием для регуляции отношений предприятия-поставщика электроэнергии и конечных потребителей в этом случае выступает типовой договор. Согласно правилам, установленным в этом документе, организации, потребляющие электроэнергию свыше 63 А, нуждаются в особом устройстве, предоставляющем показания реактивной энергии для учета и оплаты.Сетевое предприятие устанавливает счетчик реактивной электроэнергии и начисляет оплату согласно его показаниям.
Последние материалы
Привязка аккаунта к электронной почте Видеогайд по привязке почты
Довольно часто перед активными пользователями сети интернет возникает проблема, связанная с неудобством использования нескольких почтовых сервисов. Вследствие этого становится актуальной тема организации привязки одного электронного ящика к другому, вне з.
PLC адаптер от Ростелекома: функционал и схема подключения Орешек тверд, но все же…
Привет! Сегодняшняя статья станет для кого-то жизненным откровением, кто-то просто вылупит глаза в экран, а кто-то с улыбкой в умудренных опытом глазах вздохнет. Да! Мы поговорим про интернет через розетку. Да не просто какую-то особую розетку, а про саму.
Как настроить модем ZTE ZXHN H108N
Роутер – это сетевое оборудование, позволяющее одновременно множеству устройств выходить в интернет (компьютеры, планшеты, смартфоны и многое другое).
Сегодняшний ассортимент роутеров позволяет выбрать именно то, что подходит в конкретном случае больше в.
Монтаж и подключение мини атс
Компания «Навигатор» специализируется на реализации автоматических телефонных станций — АТС (с англ. ATS -automatic telephone system), в том числе и мини АТС таких лидеров в области телефонии как Panasonic, Samsung, LG, их установке, монтажу, программиров.
Как влияет на майнеров коэффициент мощности?
При наличии большого количества мощных потребителей (например, компьютеров, выполняющих вычисления в ходе майнинга), производится подключение множества импульсных блоков питания к одному вводу электричества из сети переменного тока. В этом случае, при недостаточной компенсации фактора мощности может значительно возрастать влияние на электрическую сеть, в особенности на ее проводку, устройств, подключенных к ней. Негативное влияние может проявляться в повышенном износе проводки (особенно нулевого провода в трехфазной сети) из-за значительного увеличения протекающих по ней токов, неравномерной нагрузке на сеть, что приводит к несоответствию стандартам ее основных параметров (напряжение, частота и синусоидальная форма тока) и в виде других проявлений.
Например, при входной мощности устройства, равной 60 ватт, в сети переменного тока напряжением 115 вольт на устройстве с PF=1.0, входной RMS-ток равен 521 mA. Если имеется сдвиг по фазе между током и напряжением, например, коэффициент мощности равен 0.4, то увеличивается полная потребляемая мощность, необходимая для отдачи необходимых 600 ватт активной мощности, входной RMS-ток при этом возрастает до 1.3 ампер, что в 2.5 раза увеличивает требования к проводам питания:
В сетях с напряжением 230 вольт ток увеличивается не так сильно, но влияние фактора мощности также существенно.
Увеличение коэффициента мощности позволяет уменьшить потери электроэнергии, снизить нагрузку на провода, подводящие переменный электрический ток к потребителям, уменьшить вероятность их перегрева, а также оптимально использовать мощности, подаваемые от поставщиков электрической энергии. Кроме того, компенсация влияния низкого фактора мощности обеспечивает устранение или значительное уменьшение искажений формы сетевого напряжения.
Все современные мощные импульсные блоки питания, в том числе использующиеся для майнинга, имеют специальные схемы коррекции мощности. Недостатком схем коррекции коэффициента (фактора) мощности является уменьшение надежности устройств, в которых они работают. Это связано с тем, что они работают на высоких напряжениях и мощностях, что требует использования компонентов хорошего качества, а также правильного проектирования и расчета режима их работы. Чем больше электронных компонентов содержит электрический прибор, тем больше вероятность его выхода из строя. Даже дорогие блоки питания иногда ломаются. Так как узлы PFC работают в высоковольтной части импульсных источников питания, то их поломка может привести к печальным последствиям.
В современных квартирах, в которых используются электрические плиты и/или используется электрическое отопление, подача энергии обычно осуществляется через три фазы и один нулевой провод. В связи с этим, даже при равномерном распределении нагрузки по фазам, на нулевой провод приходится в три раза больший ток. Нужно понимать, что установка схем коррекции фактора мощности уменьшает воздействие фактора мощности, но в полной мере не снимает повышенной нагрузки с нулевого провода у многофазных потребителей. Если такие потребители полностью нагружают все три фазы (например, для майнинга), то нужно использовать высококачественный медный нулевой провод большего, чем у фаз сечения.
Возникновение реактивная мощность
Допустим, цепь содержит источник питания постоянного тока и идеальную индуктивность. Включение цепи порождает переходный процесс. Напряжение стремится достичь номинального значения, росту активно мешает собственное потокосцепление индуктивности. Каждый виток провода согнут круговой траекторией. Образуемое магнитное поле будет пересекать соседствующий сегмент. Если витки расположены один за другим, характер взаимодействия усилится. Рассмотренное называется собственным потокосцеплением.
Характер процесса таков: наводимая ЭДС препятствует изменениям поля. Ток пытается стремительно вырасти, потокосцепление тянет обратно. Вместо ступеньки видим сглаженный выступ. Энергия магнитного поля потрачена, чтобы воспрепятствовать процессу создавшему. Случай возникновения реактивной мощности. Фазой отличается от полезной, вредит. Идеально: направление вектора перпендикулярно активной составляющей. Подразумевается, сопротивление провода нулевое (фантастический расклад).
При выключении цепи процесс повторится обратным порядком. Ток стремится мгновенно упасть до нуля, в магнитном поле запасена энергия. Пропади индуктивность, переход пройдет внезапно, потокосцепление придает процессу иную окраску:
- Уменьшение тока вызывает снижение напряженности магнитного поля.
- Произведенный эффект наводит противо-ЭДС витков.
- В результате после отключения источника питания ток продолжает существовать, понемногу затухая.
Графики напряжения, тока, мощности
Реактивная мощность некое звено инерции, постоянно запаздывающее, мешающее. Первый вопрос: зачем тогда нужны индуктивности? О, у них хватает полезных качеств. Польза заставляет мириться с реактивной мощностью. Распространенным положительным эффектом назовем работу электрических двигателей. Передача энергии идет через магнитный поток. Меж витками одной катушки, как было показано выше. Взаимодействию подвержены постоянный магнит, дроссель, все, способное захватить вектором индукции.
Случаи нельзя назвать в смысле описательном всеобъемлющими. Иногда применяется поток сцепления в виде, показанном для примера. Принцип используют пускорегулирующие аппараты газоразрядных ламп. Дроссель снабжен несметным количеством витков: отключение напряжения вызывает не плавное снижение тока, но выброс большой амплитуды противоположной полярности. Индуктивность велика: отклик поистине потрясающий. Превышает исходные 230 вольт на порядок. Достаточно, чтобы возникла искра, лампочка зажглась.
Нужны ли устройства компенсации в быту?
На первый взгляд в домашней сети не должно быть больших реактивных токов. В стандартном наборе бытовых потребителей преобладают электрическая техника с резистивными нагрузками:
- электрочайник (Pf = 1);
- лампы накаливания (Pf = 1);
- электроплита (Pf = 1) и другие нагревательные приборы;
Коэффициенты мощности современной бытовой техники, такой как телевизор, компьютер и т.п. близки к 1. Ими можно пренебречь.
Но если речь идёт о холодильнике (Pf = 0,65), стиральной машине и микроволновой печи, то уже стоит задуматься об установке синхронных компенсаторов. Если вы часто пользуетесь электроинструментом, сварочным аппаратом или у вас дома работает электронасос, тогда установка устройства компенсации более чем желательна.
Экономический эффект от установки таких устройств ощутимо скажется на вашем семейном бюджете. Вы сможете экономить около 15% средств ежемесячно. Согласитесь, это не так уж мало, учитывая тарифы не электроэнергию.
Попутно вы решите следующие вопросы:
- уменьшение нагрузок на индуктивные элементы и на проводку;
- улучшение качества тока, способствующего стабильной работе электронных устройств;
- понижение уровня высших гармоник в бытовой сети.
Для того чтобы ток и напряжение работали синфазно, устройства компенсации следует размещать как можно ближе к потребителям тока. Тогда реальная отдача индуктивных электроприёмников будет принимать максимальные значения.
Как посчитать баланс мощностей между сетями 0.4 кВ и 6 (10) кВ.
Расчетные значения активной Рр и реактивной Qр мощности определяются, как Рр = Рмакс + ΔРт и Qр = Qмакс + ΔQт, где ΔРт и ΔQт потери мощности в трансформаторах по паспортным данным или приближенно по формулам ΔРт = 0.02*Sр и ΔQт = 0.1*Sр, где полная расчетная мощность Sр = √(P²+Q²)
Устанавливают заданные по ТУ или расчетные входные реактивные мощности QЭ1 и QЭ2, которые будут переданы из сети электросетевой компании в сеть объекта в режимах наибольшей и наименьшей активных нагрузок:
QЭ1 принимается по меньшему значению, определяемому из формул QЭ1 = Qр – 0.7*Qсд и QЭ1 = α*Рр, где Qсд – реактивная мощность, генерируемая синхронными двигателями (см. выше или при отсутствии синхронных двигателей в сети Qсд = 0), α – расчетный коэффициент из таблицы нижеТаблица. Расчетные коэффициенты α для энергосистем разных регионов.
| Энергетические системы по регионкам | Значение коэффициента α для шин 6-20 кВ при высшем напряжении | ||
| 35 кВ | 110-150 кВ | 200-330 кB | |
| Северо — Запада, Центра, Средней Волги, Юга, Казахстана | 0,23 | 0,28 | 0,37 |
| Средней Азии | 0,30 | 0,35 | 0,47 |
| Сибири | 0,24 | 0,29 | 0,40 |
| Урала | 0,27 | 0,31 | 0,42 |
| Северного Кавказа, Закавказья | 0,22 | 0,26 | 0,34 |
| Востока | 0,20 | 0,35 | 0,32 |
QЭ2 устанавливается по большему предельному значению из формул QЭ2 = Qмин – (Qр — QЭ1) и QЭ2 = Qмин + Qк, где Qк – реактивная мощность, генерируемая эксплуатируемыми установками при их наличии (при отсутствии Qк = 0 и QЭ2 = Qмин).
