Схема подключения компрессора холодильника

Какой уровень шума должен быть

Наличие второстепенных звуков создает дискомфорт при эксплуатации бытовой техники. В соответствии с действующими нормами Государственного стандарта установленная норма шума прибора не должна превышать 53 дБ. По утвержденной шкале различают низкий, средний и высокий уровни.

Для модельного ряда приборов с системой NoFrost норматив шума должен быть 44-47 дБ, а с другим типом охлаждения — 34-42 дБ. В большинстве холодильников внедрены компрессорные технологии, принцип работы которых базируется на переходе хладагента из жидкого состояния в газ. За циркуляцию вещества отвечает нагнетатель, создающий разницу давлений.

Модели, оснащенные 2 и 3 компрессорами, позволяют сэкономить энергию, что объясняется снижением охлаждаемого объема. В инверторных холодильниках уровень шума ниже, охладив камеру, нагнетатель работает постоянно, а на полную мощность выходит при первом включении.

Инверторные и линейные компрессорные модели обеспечивают функциональность оборудования разных размеров.

Термоэлектрические установки работают тихо, а охлаждение в них происходит благодаря прохождению тока через блок элементов. Функциональность моделей на вихревых системах обеспечивается за счет расширения сжатого воздуха охладителей.

Считается, что сложнее добиться низкого показателя шума в многофункциональных моделях. Обслуживание отсека хранения продуктов, морозильной камеры, зоны свежести требует дополнительных затрат мощности. Бесшумным прибором может считаться агрегат, издающий 30-40 дБ.

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

• Настройка после частичного или полного ремонта.
• Специфические требования устройств — потребителей.
• Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.

Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

• Снять кожух.
• Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
• Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
• Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

• Отключить агрегат от сети.
• Настроить значения Р и ΔР, вращая регулировочные гайки.
• Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.

Работа с агрегатом

Если планируются создать самодельный компрессор ЗИЛ, а именно из автомобиля, то с самим агрегатом дополнительных работ производить не требуется. Его можно сразу устанавливать на станину и осуществлять подключение двигателя. При этом лучше всего использовать ременную передачу.

Однако когда делается самодельный компрессор из двигателя холодильника, то требуется произвести определенную доработку. Лучше всего сразу разрезать корпус по верхней крышке и аккуратно извлечь механизм.

Затем стоит произвести чистку устройства и дозаправку его маслом. Также нужно поменять все шланги и соединить внутренние концы входа и выхода между собой. Хотя это зависит именно от модели самого компрессора.

Сразу стоит сказать, что самодельные воздушные компрессоры обычно работают с большим количеством масла. Поэтому все шланги стоит приобретать в автомобильном магазине с учетом данной среды.

После всего механизм снова помещают в корпус и накрывают крышкой. Ее можно зафиксировать при помощи пайки. Однако сразу стоит подумать о том, чтобы заменить данную деталь, поскольку обратно ее установить будет очень трудно.

На входной патрубок компрессора следует закрепить воздушный фильтр. Это защитит его от лишнего загрязнения. На выходе же из него монтируют обратный клапан.

Устанавливают компрессор в том же положении, в каком он работал на холодильнике. При этом его фиксируют в подвесном ложе с использованием пружин. Фактически можно полностью вырезать посадочное место на холодильнике и смонтировать его на станину.

Некоторые специалисты предлагают использовать дополнительные резиновые прокладки, чтобы избавиться от лишней вибрации. Также можно использовать шумоизоляцию, повысив уровень комфорта работы с изделием.

Дефекты компрессорной установки

Для облегчения поиска проблемы все дефекты можно классифицировать по характеру неисправности:

• нагнетатель компрессорной установки не запускается;
• двигатель компрессора гудит, но не качает воздух или наполняет ресивер слишком медленно;
• при запуске срабатывает автомат термозащиты или выбивает предохранитель питающей сети;
• при отключении нагнетателя в емкости со сжатым воздухом падает давление;
• периодически срабатывает автомат термозащиты;
• в выходном потоке воздуха содержится большое количество влаги;
• двигатель сильно вибрирует;
• компрессор работает с перебоями;
• воздушный поток расходуется ниже нормы.

Рассмотрим все причины возникновения неполадок и способы их устранения.

Виды прессостатных устройств

Выпускается два основных варианта прибора. Пневмомеханическая часть у них идентична, различие определяется в способе замыкания контактов при движении штока:

• Нормально замкнутые (НЗ). применяется при прямом управлении цепью двигателя малой и средней мощности.
• Нормально разомкнутые (НР). Движение штока замыкает контакты при достижении предельного давления. Обратное движение размыкает их при его снижении. Контакты используются для управления более мощным реле, запускающим и останавливающим электромотор. Схема получается более сложной, но снижается нагрузка на контакты прессостата, увеличивается ресурс.

При замене реле нужно внимательно проверить, чтобы его вид соответствовал электрической схеме компрессора. его тип.

Основы диагностики и простой ремонт

Разберем самые простые операции, которые необходимо провести для тестирования холодильника. Начать стоит с определения качества напряжения сети. Оно должно строго соответствовать 220 В. Меньшие значения вполне могут стать причиной отказа в работе агрегата.

Следует осмотреть так же и сетевую вилку со шнуром. Загибов, заломов, повреждений быть не должно. Если элементы греются или искрят это явный признак неблагополучия.

Начать ремонт холодильника следует с визуального осмотра и диагностики. так можно выявить проблемы, о которых владелец даже не подозревал

Проверяются клеммы компрессора, которые должны находиться в рабочем состоянии. После этого нужно с помощью тестера проверить достаточное ли напряжение прибор получает от сети.

Убедившись в том, что оно надлежащего качества, устройство обязательно отключается от питания. Теперь нужно внимательно осмотреть компрессор, расположенный в нижней части агрегата. Здесь не должно быть видимых повреждений.

Если визуальный осмотр не дал результатов, переходят к тестированию обмоток двигателя. Для начала отсоединяют провода, руководствуясь при этом обозначениями на клеммах

Для проверки обмотки тестер переключается в режим омметра. Один конец провода закрепляется на тестере, после чего поочередно проверяются выводы. Проводится и парная диагностика. На замыкание или повреждение обмотки укажет отсутствие движений стрелки тестера.

Далее проверяют цепи управления. Для этого от реле отсоединяют провода и замыкают их, а потом проверяют наличие контакта между ними и вилкой включения. Наличие такого контакта свидетельствует о том, что реле, шнур и термодатчик исправны.

При обнаружении проблемы придется по отдельности проверять каждый блок. Для тестирования термодатчика его снимают и отсоединяют провода.

Из обычного гвоздя можно изготовить шток для подвижных контактов реле. Обычно эта деталь выполняется из пластика и часто ломается. На схеме показано как это можно сделать

Далее подлежит проверке каждый из проводов, при наличии замыкания делается вывод о неисправности детектора. Его следует заменить. Если же цепь управления работает нормально, обрывы отсутствуют, проверяются реле защиты и пуска.

Чтобы получить доступ придется снять крышку. У старых моделей она крепится на защелки, у новых – на заклепки. Их нужно аккуратно высверлить, а после осмотра закрепить крышку на винты.

Самые частые поломки этого узла – заклинивание пружины или сердечника в катушке, обгорание контактов или поломка штока. Все это вполне можно исправить. Для начала катушка снимается с защелок, из нее вынимается сердечник и шток с контактами.

Далее проводится тщательная очистка всех этих элементов. В самых простых случаях будет вполне достаточно мягкой ткани со спиртовой пропиткой. В более сложных для обеспечения свободного хода с сердечником придется поработать наждачкой или даже напильником. Зачищаются и все контакты.

Если оказалось, что сломан шток, а это бывает часто, поскольку он представляет собой стержень из пластмассы, его можно заменить отрезком обычного гвоздя. После ремонта узел собирается в обратном порядке, ставится на место и подключается.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм 2 .

Суть подключения в общих чертах заключается в следующем:

• снять переднюю панель и защитную крышку блока;
• протянуть кабель и расположить его сбоку от модуля;
• зачистить концы проводов, вставить в клеммы и затянуть шурупами;
• зафиксировать кабель на выходе из блока;
• закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Проверка работоспособности подключенного компрессора, запуск двигателя

Исправность компрессора определяют мультиметром. Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».

Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается сопротивление от 25 до 35 ОМ. Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.

К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре. Если он исправен, то манометр покажет 6 Атм. Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.

Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле. Может так случиться, что после подключения двигателя от холодильника он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.

Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора. Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.

Методы устранения поломки

Более сложные работы потребуются, если компрессор не включается. Это может случиться в случае износа и оплавления контактов реле от искр, возникающих в момент прерывания электрического тока. Возможно два метода:

В случае небольшого износа контактных групп зачистить площадки надфилем или шкуркой

Следует соблюдать осторожность, чтобы не погнуть ламели. Это продлит срок эксплуатации на несколько недель.
Заменить контактные группы на новые из ремонтного комплекта для данной модели.

Для ремонта контактных групп следует проделать следующие операции:

Стравить воздух из резервуара и отключить агрегат от сети.
Снять реле с компрессора.
Удалить кожух.
Отключить провода, идущие к контактам.
Отверткой поддеть и вытащить из крепления контактную клемму, осторожно высверлить оплавленные площадки.
Провод заменяют медной проволокой соответствующего сечения. Она должна входить в отверстие с минимальным зазором

Проволоку пропускают в отверстие и плотно обжимают пассатижами.
После ремонта всех оплавленных контактов собрать устройство в обратном порядке.

Тратить время на такой ремонт имеет смысл лишь в случае недоступности фирменных запасных частей для замены.

Схема холодильного компрессора

На сегодняшний день холодильников очень много и все они различны: они отличаются не только внешними параметрами, но и схемами. Мы будем рассматривать установку компрессора на примере холодильников Атлант, однако адаптировать ее и применить на другом агрегате не составит никаких проблем.

Большинство всех компрессоров – поршневого типа. В их конструкцию входит:

• кожух двигателя;
• крышка (кожуха);
• двигатель;
• статор и ротор;
• крепления статора;
• коленвал;
• шейки коленвала (в том числе коренной);
• ползунок и обойма кулисы;
• нагнетающая труба;
• пружина и шпильки подвески;
• кронштейн;
• подшипник;

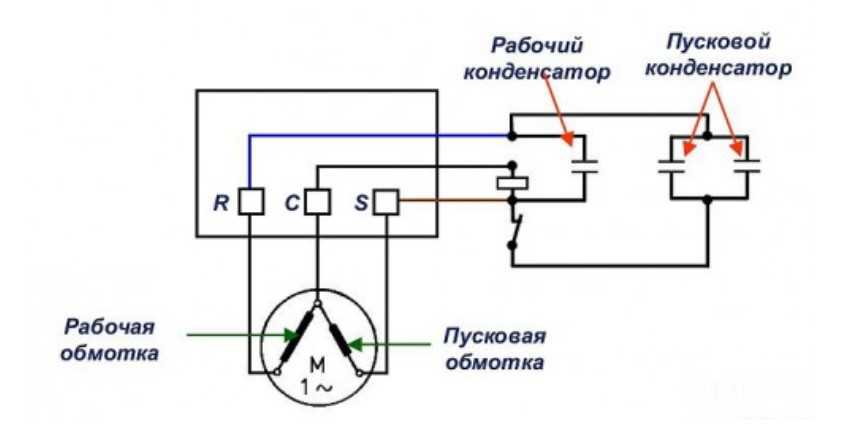

Схема подключения Принцип достаточно прост, он широко применяется во многих устройствах, содержащих электродвигатель. Двигатель вращает коленвал, который располагается внутри корпуса. С каждым оборотом поршня приводится в движение поршень; получаются вращательно-поступательные движения. Это и заставляет газ проходить через клапан всасывания, после чего попадать в холодильную камеру.

Чтобы установка мотора прошла корректно, следует тщательно изучить работу реле.

Реле запускает мотор и выключает его в нужные моменты. Таким образом, оно «спасает» двигатель от перегрузок, заставляет его работать в более щадящем режиме, продлевая срок службы в десятки, а иногда даже в сотни раз.

Алгоритм сборки холодильной системы

Прежде, чем приступить к работе, советуем детально изучить схему подключения компрессора.

Устройство пускового реле

Для того, чтобы произвести замену (установку) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, пусковое реле

Важно помнить, что запустить компрессор без реле можно, однако это делается только ради проверки двигателя, в диагностических целях. Если вы хотите установить мотор, чтобы получить работающий полноценный холодильник, всегда следует подключать реле

Мультиметр следует выставить на килоомы (или Омы), после чего замерить сопротивление между обмотками конденсатора. Рабочей обмоткой будет то место, где сопротивление минимально. Именно это место следует подключать к сети 220 Вольт через реле.

Получаем реле, к которому подключено 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. Реле следует подключать к мотору и включить вилку в сеть 220 В.

Это позволяет протестировать компрессор: после подключения к сети, в одну трубку воздух должен всасываться, из другой, наоборот, выдуваться.

Как подключить холодильник без реле?

Вопрос «Как подключить холодильник без реле?» интересует многих

Данный процесс имеет свои нюансы, которые важно учитывать. При этом важна не сама схема подключения, а ее принцип

Первое, с чего необходимо начать, – это прозвон общего вывода. Он расположен особняком левее от остальных. После этого потребуется приставить клемму к общему выводу. Вторая клемма присоединяется к рабочей обмотке. При этом важно определить, какая обмотка рабочая. В этом поможет показатель сопротивления. Он должен быть невысоким. Большее сопротивление указывает на то, что обмотка является пусковой.

Если выполнить неправильное подключение, то возможен перегрев компрессора, и устройство быстро выйдет строя

Поэтому важно проводить эту работу не только аккуратно, но и внимательно. Также стоит проверить на пробиваемость корпуса обмотками

В противном случае, прикоснувшись рукой, вы почувствуете удар тока. Вероятность этого достаточно велика, так как компрессор уже был ранее в использовании. Чтобы проверить обмотки, необходимо левую клемму присоединить к обмотке со стороны выхода. Правая же направляется с другой стороны корпуса. Таким образом проверяются остальные клеммы. Если было определено, что они надежны и не пробивают, то могут использоваться. Компрессор в рабочем состоянии будет максимально безопасен.

Посмотреть, как подключить холодильник без реле, можно на видео, которое приведено ниже. На нем продемонстрированы все особенности и тонкости процесса.

Для того чтобы установить в холодильник компрессор, естественно следует понимать принципы его работы и выполняемые им функции.

Задачи двигателя во всех холодильных системах абсолютно одинаковая. Мотор должен откачивать нагретый хладогент (чаще всего, фреон), качать его в сторону конденсатора. Задача этой компоненты – охлаждать и, соответственно, сжижать фреон, который направляется и охлаждает воздушное пространство в холодильной камере.

Подключенный компрессор в работе

Интервал между заменами

Поскольку вязкость и прочие характеристики постепенно начинает снижаться, эффективность работы компрессорного масла падает, то его требуется периодически менять. Вопрос лишь в том, с каким интервалом это делать.

Важно понимать, что та же вязкость у свежего компрессорного масла может снижаться и повышаться под воздействием разных факторов. Износ смазки во многом зависит от условий эксплуатации и нагрузки

Основным ориентиром должен быть интервал, прописанный производителем воздушного компрессора в технических документах.

Опять же, точный период обкатки указан в техпаспорте. Последующие замены выполняются с интервалом 400-500 часов работы, но не реже 1 раза в год. При эксплуатации в тяжёлых условиях период между заменами сокращается в 2-3 раза.

Дополнительно ориентируйтесь на характер поведения воздушного компрессора, появление нехарактерных звуков и так далее. Ещё один способ проверки состояния — это визуальная оценка:

• если смазка побелела, то воды в составе больше, чем это допускается;
• при потемнении масла можно говорить о перегреве.

В обоих случаях требуется обязательная замена. При обслуживании некоторых воздушных компрессоров дополнительно при каждой плановой замене масла также нужно поменять фильтр и сепаратор. Это особенно актуально для винтовых воздушных компрессоров.

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

• на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
• при работе компрессора слышится громкий звук, но холодильник не морозит;
• при включении холодильника наблюдается сильная вибрация;
• компрессор не отключается;
• холодильник перемораживает продукты.

Система No Frost

Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

Поломка	Причины
Компрессор функционирует, но не морозит	Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работать	Такая проблема возникает по следующим причинам:утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционирует	Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. Существуют и другие причины неисправности:деформация патрубка; поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключается	Выделяют следующие причины неисправностей:поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается.

Воздушный компрессор из деталей холодильника и огнетушителя

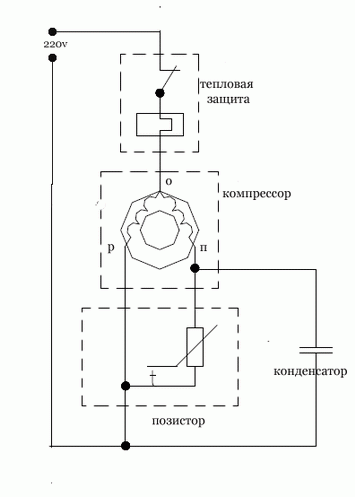

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

См. также: Выключатель эра как подключить

Рекомендованные сообщения

Все нормально, но компрессор слишком шумит, чувствуется вибрация корпуса. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало.

Завершаем ремонт путем консервирования трубок посредством пережатия, снимаем муфту, запаиваем патрубок. Температура кипения воды действительно градусов. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается. Новую взамен лопнувшей или ослабшей можно сделать из обломка часовой пружины или пружинной стали, толкатель сильфона давит очень сильно. Запуск компрессора продолжается более с или происходит не с первой попытки.

Техника безопасности: важнейший элемент ремонта

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Улавливатель помещают на задней стенке камеры на пути подъема вверх менее холодного воздуха. Это обуславливается необходимостью поглощения тепловых волн. На самом деле они задействованы и нужны для холодильников с капельной саморазморозкой, т. Установить крышку, два задних упора. Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь.
Как работает компрессор для холодильника.

Конструкция компрессора глазами Кулибина

Мотор компрессора часто снабжен тремя патрубками:

• входной фреона;
• выходной фреона;
• технологический мастера.

Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.

При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.

Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:

• компрессор;
• ресивер;
• регулирующая арматура;
• соединительные шланги.

Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:

• входное от компрессора;
• выходное для использования;
• контрольное для манометра;
• сервисное для слива конденсата.

Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень – рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель – с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.

Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.

Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности – влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!

Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.

Классификация компрессоров в холодильном оборудовании

Несмотря на общий принцип работы, конструкция механизмов может существенно отличатся. Классификация производится по принципу действия на три подтипа:

1. Динамический. В таких устройствах циркуляция хладагента производится под воздействием вентилятора. В зависимости от конструкции последнего их принято разделять на осевые и центробежные. Первые устанавливаются внутрь системы, и в процессе работы нагнетают давление. Их принцип работы такой же, как у обычного вентилятора. Осевой компрессор

У вторых более высокий КПД за счет роста кинетической энергии, под воздействием центробежной силы. Центробежный компрессор в разрезе. Основной недостаток таких систем – деформация лопастей вследствие эффекта кручения, возникающего под воздействием крутящего момента. Динамические установки не применяются в бытовом оборудовании, поэтому для нас они не представляет интереса.

2. Объемный. В таких устройствах эффект сжатия производится при помощи механического приспособления, приводящегося в действие двигателем (электромотором). Эффективность данного типа оборудования значительно выше, чем у винтовых агрегатов. Широко применялся до появления недорогих роторных аппаратов.
3. Роторный. Этот подвид отличается долговечностью и надежностью, в современных бытовых агрегатах устанавливается именно такая конструкция.

Учитывая, что в бытовых устройствах используются два последних подвида, имеет смысл рассмотреть их устройство более подробно.

Расчёт ёмкости и напряжения рабочего конденсатора

Расчёт сводится к подбору такой емкости, чтобы при номинальной нагрузке было обеспечено круговое магнитное поле, так как при значении ниже или выше номинального магнитное поле изменяет форму на эллиптическое, а это ухудшает рабочие характеристки двигателя и снижает пусковой момент. В инженерных справочниках приведена формула для расчёта ёмкости конденсатора:

Ср= Isinφ/2πf U n2

I и sinφ –ток и сдвиг фаз между напряжением и током в цепи при вращающемся магнтном поле без конденсатора

f- частота переменного тока

U – напряжение питания

Что такое импульсное реле – схема подключения для управления освещением

n- коэффициент трансформации обмоток , определяется как соотношение витков обмоток с конденсатором и без него.

Напряжение на конденсаторе рассчитывается по формуле

Uc= U√(1+n2)

Uc -рабочее напряжение конденсатора

U — напряжение питания двигателя

n — коэффициент трансформации обмоток

Из формулы видно, что рабочее напряжение фазосдвигающего конденсатора выше напряжения питания двигателя.

В пособиях по расчёту приводят приближённое вычисление – 70-80 мкФ ёмкости конденсатора на 1 кВт мощности электродвигателя, а номинал напряжения конденсатора для сети 220 В обычно ставят — 450 В.

Также параллельно к рабочему конденсатору подключают пусковой конденсатор на время пуска, примерно на три секунды, после чего срабатывает реле и отключает пусковой конденсатор. В настоящее время в кондиционерах схемы с дополнительным пусковым конденсатором не применяют.

Ресивер для компрессора своими руками: инструкция и правила сборки

В более мощных кондиционерах используют компрессоры с трёхфазными асинхронными двигателями, пусковые и рабочие конденсаторы для таких двигателей не требуются.

Проверка и замена пускового/рабочего конденсатора

Климатические новости

Xylem расширил свой ассортиментФотокатализатор для очищения водыКлапан от Uni-Fitt – спасение вашего котла

• ABB
• AEG
• Akai
• Amana
• ARDO
• Ariston
• Asko
• Aspen
• Ballu
• Bauknecht
• BEKO
• BORK
• Bosch
• Brandt
• Buderus
• Candy
• Carrier
• Carrier
• Chigo
• Daewoo
• Daikin
• Danfos
• Dantex
• Delonghi
• Demir Dokum
• Electra
• Electrolux
• Eliwell
• Emerson
• Frico
• Fujitsu
• Funai
• General Climate
• GREE
• Grundfos
• Haier
• Hansa
• Hitachi
• Honeywell
• Hyundai
• Indesit
• Kentatsu
• Kuppersbusch
• Lessar
• LG
• Liebherr
• Makita
• McQuay
• Midea
• Miele
• Mitsubishi
• NEFF
• NORD
• Palair
• Panasonic
• POZIS
• Regin
• RIDGID
• Rotenberger
• Samsung
• Sanyo
• Sauermann
• Sharp
• Shuft
• Siccom
• Siccom
• Siemens
• Snaigė
• Stinol
• Systemair
• Tadiran
• Testo
• Toshiba
• Uponor
• Vaillant
• VESTEL
• Vestfrost
• Wesper
• Whirlpool
• Wilo
• Xylem
• York
• Zanussi
• Арктос
• Атлант

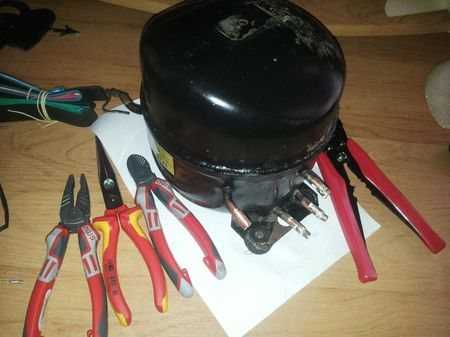

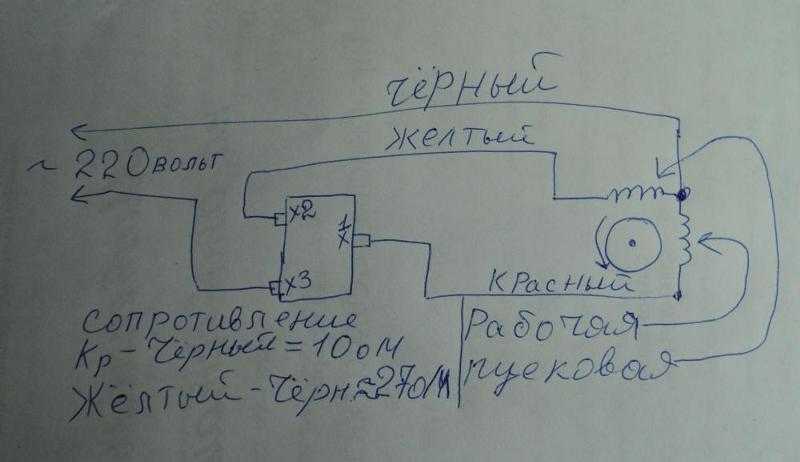

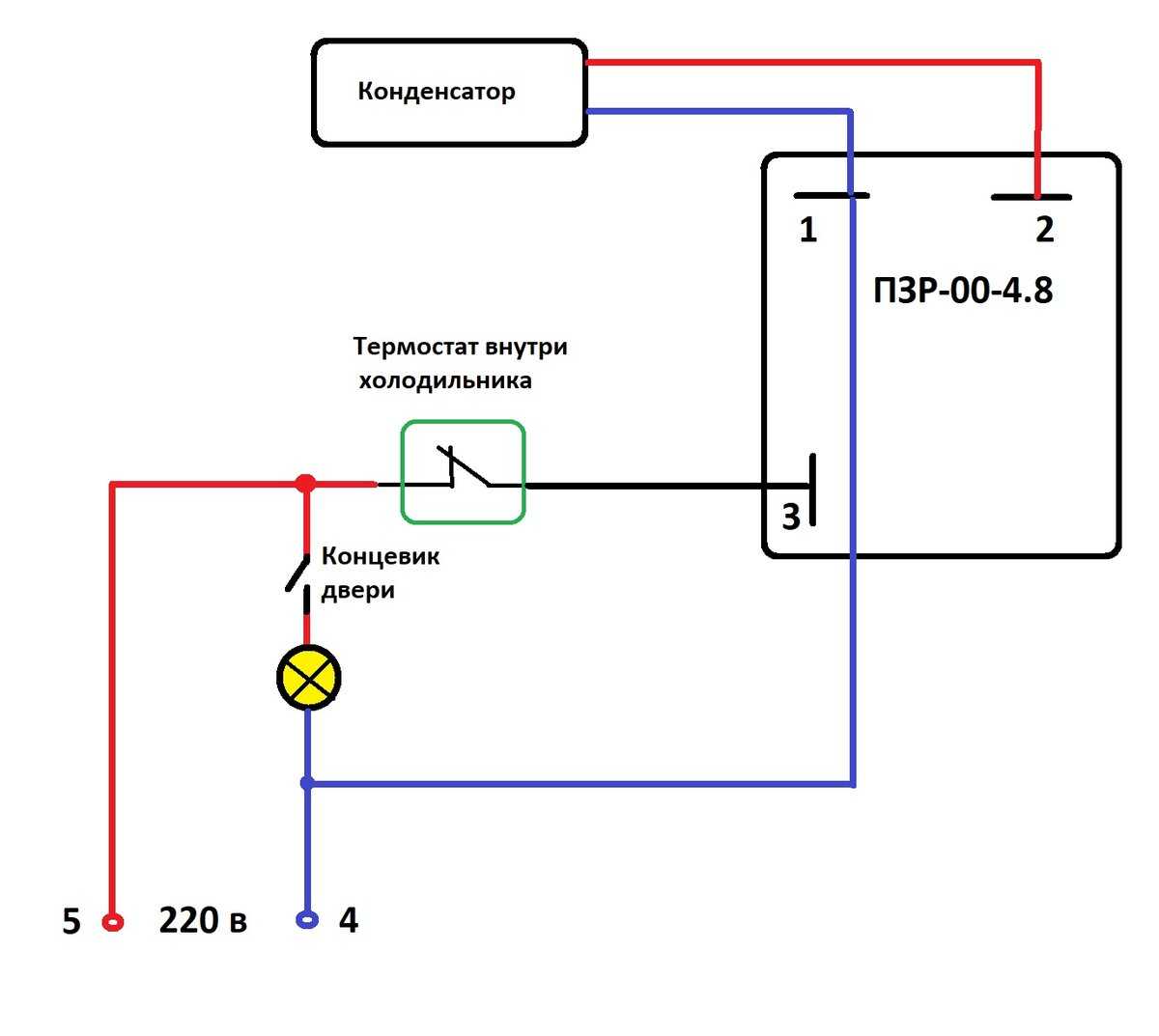

Для циркуляции хладагента в холодильных установках используются насосные блоки с приводом от электрического двигателя. Знание схемы подключения компрессора холодильника понадобится начинающему мастеру или пользователю, самостоятельно обслуживающему холодильное оборудование. Корректная коммутация позволит уточнить пригодность мотора к эксплуатации, но точную причину поломки определит только специалист.

Схема расклинивания компрессора холодильника

Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.

Компрессор: взгляд изнутри

Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.
