Как проверить проводку в квартире

Составление схемы электропроводки

Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

В схему проводки должны быть включены элементы:

• Подвод от ближайшей опоры до вводного электрощита
• Электросчетчик
• Вводное УЗО/выключатель
• Внутренний электрощит с группами потребителей:
  • Розеточная группа
  • Освещение
  • Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
  • Хозблок (гараж, подвал)

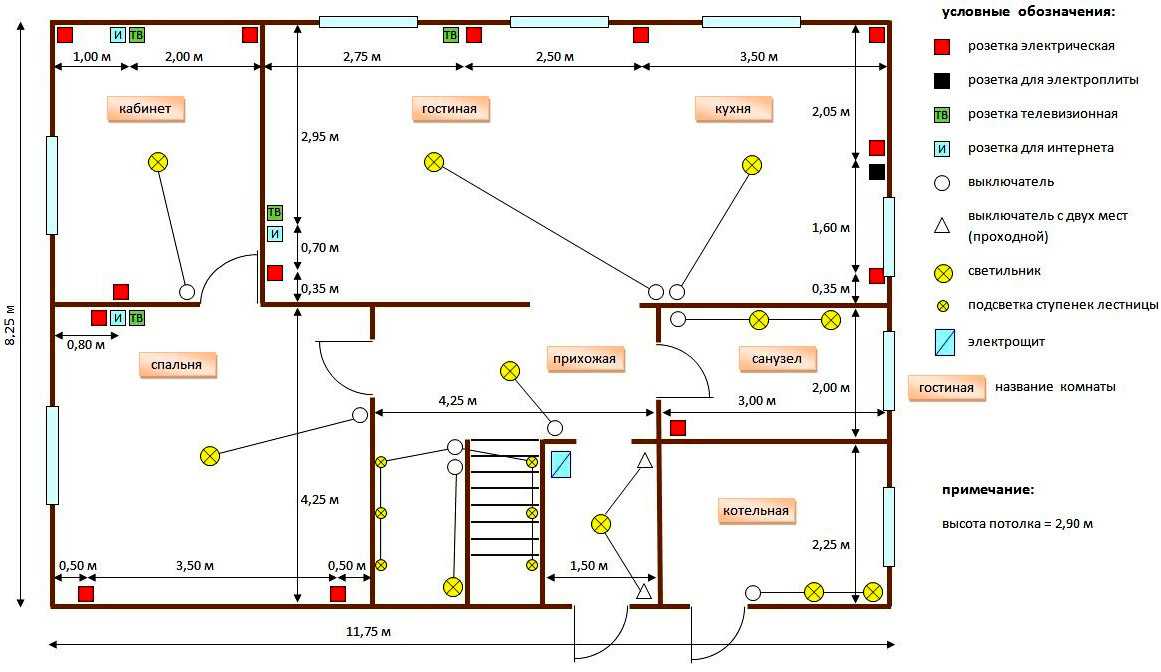

Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

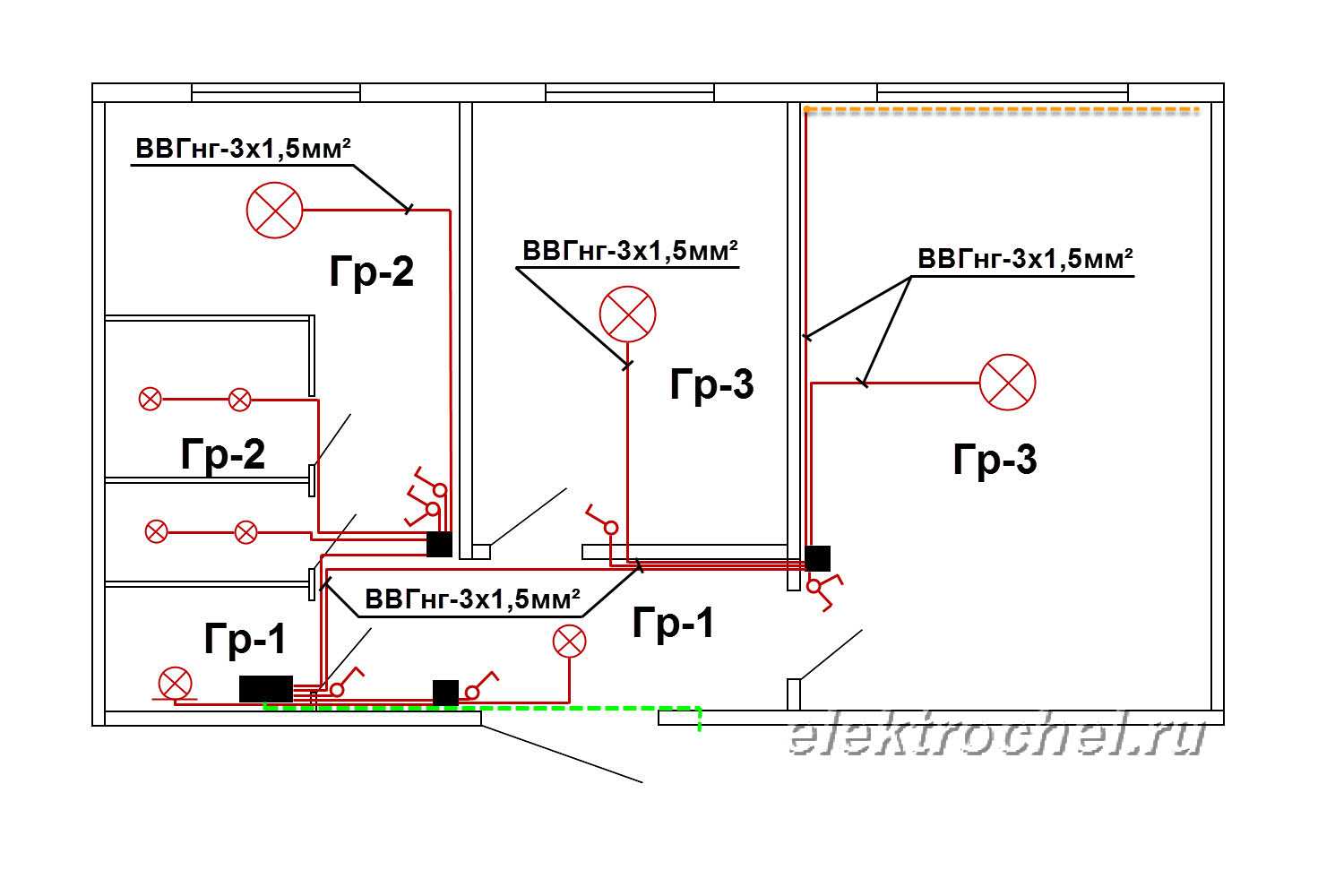

Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.

На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

Определение поврежденного провода

Для определения какой именно провод повредился, нам необходим указатель напряжения или обычная отвертка- индикатор:

• Если на одной из клемм розетки у нас присутствует напряжение, то, скорее всего, поврежден нулевой провод.
• Если же напряжения нет не на одной из клемм розетки, то повреждение именно в фазном проводе.
• Еще возможен вариант, когда у вас имеется напряжение на обеих клеммах розетки. Но это бывает крайне редко и этот случай мы, возможно, опишем в одной из следующих наших статей.

Определение фазного провода: делаем как на фото

• Если же у нас повреждена проводка освещения, то сначала необходимо определить поврежденный участок. Для этого необходимо проверить наличие напряжения на фазном проводе, приходящем к выключателю.
• Нулевого провода здесь либо вообще нет, либо он проходит помимо выключателя (такое встречается достаточно редко). Если напряжение на выключатель приходит, то обрыв на другом участке, если не приходит, то на участке от распредкоробки до выключателя.
• Дальнейшую проверку наличия напряжения делаем на патроне вашего светильника. Для этого не забудьте включить выключатель. Если напряжения уже нет, то обрыв на участке от выключателя до светильника, если есть, то, скорее всего, у вас обрыв нулевого провода.

Проверка наличия напряжения на светильнике

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Мегаомметр на 100, 250 и 500В

• Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
• Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
• Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
• Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Первичный осмотр после покупки

Проводка в новостройке с черновой отделкой

Проверка состояния электропроводки – первое, что необходимо сделать после приобретения жилья. Даже мелкие неполадки могут привести к замыканиям, пожарам и другим неприятным последствиям.

Новостройка

В новом жилье проводку исследуют до капитального ремонта и отделочных работ. Сначала рассчитывают мощность приборов, которые будут в помещении, определяют сечение кабеля, сравнивают.

Внешний визуальный осмотр, соответствие правилам прокладки – обязательные моменты. Чтобы проверить проводку в доме, если она уже закрыта штукатуркой, следует воспользоваться мультиметром. Замыкается цепь выходящих концов кабелей, проверяется щупами прибора.

Старое жилье

«Вторичные» или более старые постройки проверить сложнее. Сначала нужно найти распределительные коробки, выяснить расположение розеток, включателей, ламп. Провода в коробах не должны быть повреждены, не допускается ржавчина или другие загрязнения – такую электрику меняют.

Подобным образом осматриваются розетки и другие приборы. Снимаются защитные крышки, сопротивление замеряется мультиметром.

Старое жилье

Сложнее проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике.

Найти все распределительные коробки по комнатам

Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять.

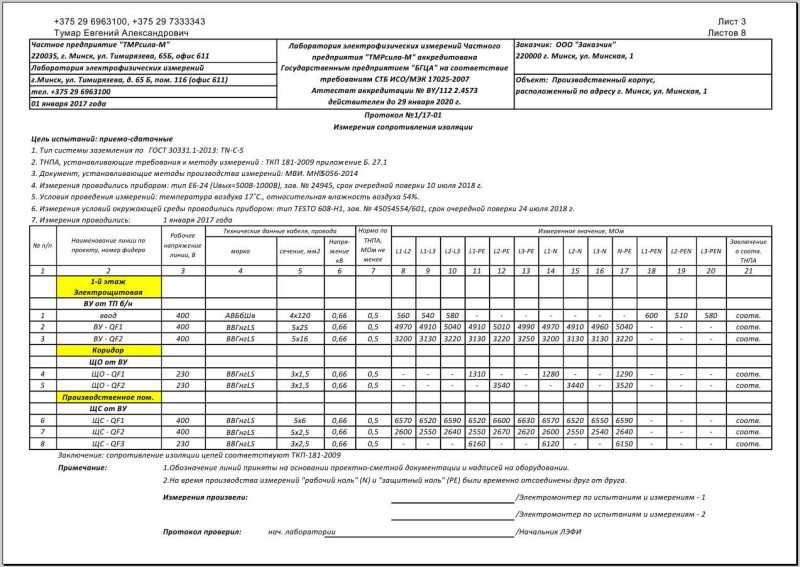

Правильной будет проверка сопротивления изоляции мегомметром (так сказать на пробой и утечку тока). Её сопротивление должно быть не меньше 0,5 МОм. Но такой прибор есть не у каждого, поэтому можете «для приличия» измерить сопротивление хотя бы мультиметром, хотя это сложно назвать нормальной проверкой. Если сопротивление изоляции плохое – будут происходить утечки, и может срабатывать УЗО, если вы будете модернизировать электрощит

Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью

При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

Проверить розетки и выключатели света

В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно.
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

• Перед тем, как искать место повреждения кабеля, обесточьте проводку.
• Иногда для снижения уровня сопротивления изоляцию провода прожигают.
• Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.


Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.

Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

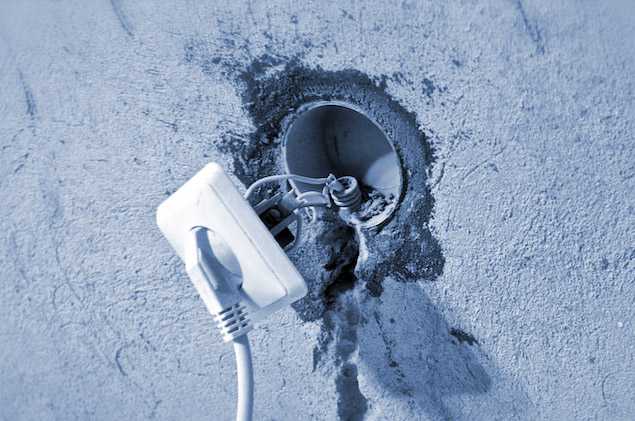

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.

Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника

Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления

Он выполняет функцию заземления.

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

При проверке нужно один щуп тестера подсоединить к центральному контакту, а второй – к боковому. Диагностика также проходит в режиме прозвонки.

Подобная проверка может производиться только с винтовым цоколем.

Диоды и светодиоды

В диоде полярность обусловлена анодом и катодом. Поэтому он проводит ток в одном направлении. Для проверки элемента на тестере выставляется соответствующий режим. К полюсам диода прикасаются щупами мультиметра, а потом меняют их местами.

Если в результате одной проверки тестер показал «0», а во время другой «1» – элемент исправен.

У светодиода полярность обратная. При касании плюсовым контактом к аноду, а минусовым к катоду он загорается. Когда меняют положение проводов тестера, напряжение исчезает. Так определяется, что светодиод в рабочем состоянии.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

• сверление дыр в стене;
• некачественная установка проводки на этапе строительных работ;
• проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

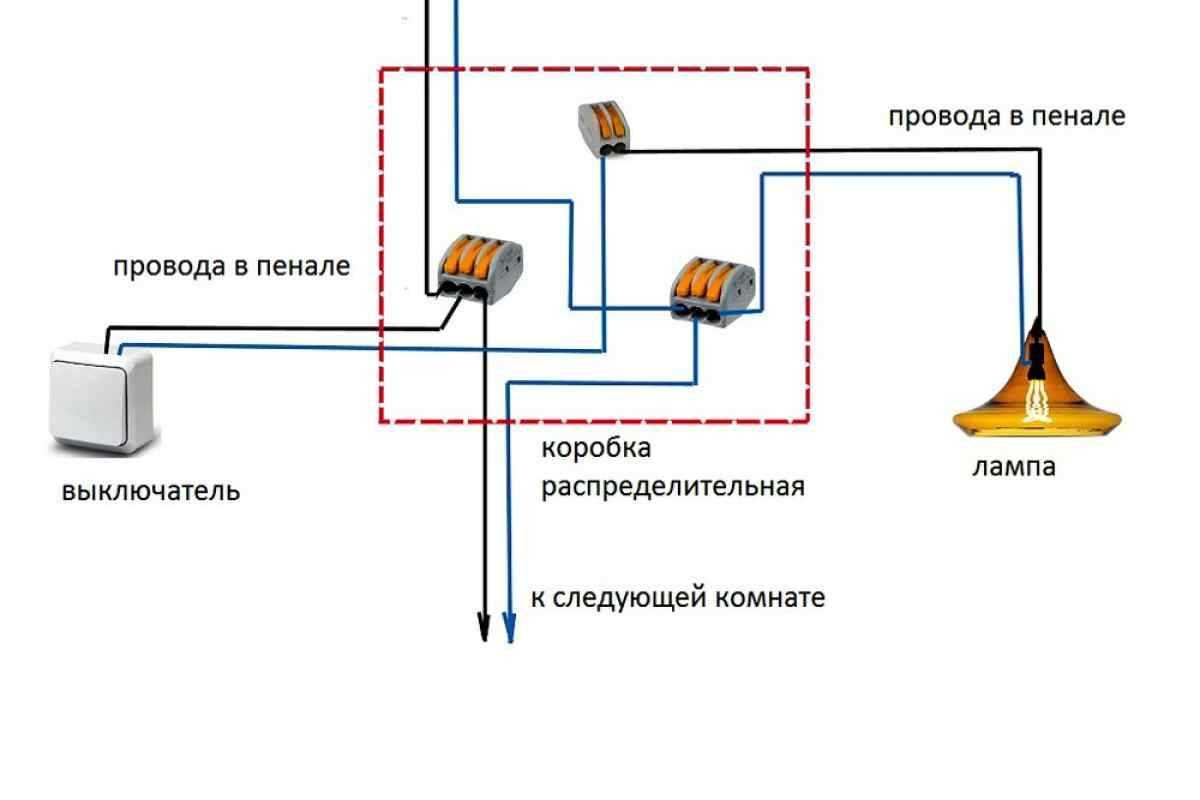

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Как прозвонить электрический кабель с помощью мультиметра?

Прозвонка проводов своими руками с использованием тестера производится в следующем порядке:

• Поставить переключатель мультиметра в режим прозвонки (как правило, напротив этого деления нарисован значок светодиода).
• Черный измерительный провод нужно установить в гнездо СОМ (иногда оно обозначается знаком заземления или звездочкой). Кабель красного цвета вставляется в гнездо со знаком Ω (или R).
• Включить тестер (если не предусмотрено его автоматическое включение при повороте рукоятки).
• Прикоснуться одним щупом к другому. Раздавшийся при этом сигнал оповестит об исправности измерителя и его готовности к работе.
• На тестируемом проводе снять изоляцию с концов и зачистить их до появления металлического блеска, а затем дотронуться до них щупами.

Наглядно весь процесс на видео:

Проверка параметров электроцепи

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

• для внутриквартирных сетей скрытой прокладки 40 лет;
• для открытой 25 лет;
• для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
• для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Наружные электропроводки

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения какого сечения необходим кабель, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм2.

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм2. Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм2.

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

1. 1. УЗО 30 мА класса А – в ванной комнате.
   2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
   3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Чем можно тушить проводку под напряжением

Бывает, что когда загорелась электропроводка, рядом нет человека и оперативно сбить пламя невозможно. В этих случаях, чтобы предотвратить пожар, необходимо действовать быстро и не всегда есть возможность добежать до электрощита, чтобы обесточить дом. Возгорание на начальных стадиях можно тушить при помощи земли и песка. Но для таких экстренных случаев лучше иметь в доме специальный огнетушитель. Не все виды этого приспособления можно использовать для тушения приборов и электропроводки под напряжением. Поэтому, перед покупкой необходимо разобраться, каким огнетушителем можно тушить электропроводку.

Лучшим вариантом является углекислотный огнетушитель, который можно применять для устранения возгораний в электроустановках под напряжением до 10000 В. Огнетушащее средство имеет низкую температуру и подается под высоким давлением. За счет этого удается не только устранить возгорание, но и охладить тлеющие участки электропроводки. Основным недостатком такого приспособления является то, что пары, которые выделяются при испарении, вредят здоровью человека. Поэтому углекислотным огнетушителем запрещено тушить пожар в непроветриваемых помещениях.

Для квартир и частных домов, где напряжение в сети не превышает 380 В, хорошим вариантом будет приобретение порошкового огнетушителя, который можно использовать для тушения электроустановок под напряжением до 1000 В. Порошковое средство быстро устраняет возгорание за счет изоляции очага пламени от кислорода.

Если есть возможность отключить электричество, можно использовать водные и пенные огнетушители. В противном случае такими средствами нельзя тушить электропроводку, т.к. человека может убить током. При ликвидации возгорания необходимо соблюдать дистанцию в 1 метр.

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов. Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

Режим измерение сопротивления.

Режим проверки проводимости (прозвонка).

Наличие звукового сопровождения при проверке проводимости.

Условия испытаний

4.1. Испытания кабельных силовых линий до 10 кВ разрешается проводить только при положительных температурах. В холодный период (на морозе) возможно появление внутри изоляции (в кабельной структуре) наледи или льда. Такая ситуация не позволяет получать достоверные параметры, так как замерзшие частицы воды являются диэлектриком.

4.2. Перед началом испытаний проверьте влажность и наличие конденсата на жилах силовых кабелей. Присутствие частиц воды может спровоцировать пробой изоляции, что чревато выходом из строя не только испытуемых электроустановок или другой аппаратуры, но и испытательного оборудования.

4.3. Перед испытаниями кабельные воронки тщательно очистите от пыли, влаги и других загрязнений.

4.4. Атмосферное давление не влияет на текущие параметры СКЛ. При этом его величина должна фиксироваться в протоколе испытаний.

Документирование результатов измерений

По итогам проведенных работ подготавливается отдельный документ, в котором фиксируются все необходимые данные.

В бытовых однофазных цепях вполне достаточно будет провести три замера. В последних строчках заполняемого протокола обязательно должна присутствовать фраза о соответствии полученных результатов требованиям ПУЭ.

Кроме того, в них вносятся следующие данные:

1. Дата и объем проведенных обследований.
2. Сведения о составе рабочей бригады (из обслуживающего персонала).
3. Используемые при проверке измерительные приборы.
4. Схема их подключения, окружающая температура, а также условия проведения работ.

По завершении протоколирования измерений журнал с соответствующими записями убирается в надежное место, где он хранится до следующих испытаний. Сохраненные таким образом акты замеров в любой момент могут потребоваться для того, чтобы в аварийных ситуациях служить доказательством исправности поврежденного изделия.

Готовый протокол обязательно заверяется подписью производителя работ и проверяющего, назначенного из состава оперативного персонала. Для оформления актов замеров допускается использовать обычный блокнот, но более законным и надежным способом считается заполнение специального бланка (его образец приводится ниже).

Образец протокола измерения сопротивления изоляции

Заранее подготовленная форма протокола содержит пункты, в которых указываются:

1. Порядок проведения измерительных операций.
2. Применяемые при этом средства измерения.
3. Основные нормативы по контролируемому параметру.

Кроме того, форма актов измерения электропроводок содержит готовые таблицы, подготовленные к заполнению. В таком виде документ составляется на компьютере всего лишь один раз, после чего он распечатывается на принтере в нескольких экземплярах. Такой подход позволяет сэкономит время на подготовку документации и придает актам замеров законченный, официальный вид.

Правила безопасности

При выполнении работ своими руками соблюдают правила:

1. Проверку проводят на предварительно обесточенном оборудовании.
2. Если распределительный щит расположен в подъезде, то необходимо установить предупредительную табличку или оставить дежурного.
3. Не допускается прикосновение к контактам или оголенным проводам руками (даже в случае отключения электроснабжения).
4. Рекомендуется использовать электротехнические перчатки и боты, защищающие от поражения током.

Если проверяется оборудование с электролитическими конденсаторами, то перед подключением тестера элементы разряжают при помощи куска провода с оголенными концами. В случае затруднений при самостоятельной проверке следует вызвать электрика. Неквалифицированная диагностика или ремонт с использованием подручных материалов снижают надежность работы электропроводки и приводят к коротким замыканиям или пожару.

Как определить неполадки

Проверить, есть ли обрыв цепи, можно тестером или мультиметром в режиме прозвона. Чтобы ускорить поиск, необходимо четко представлять, что ток течет от вводного устройства через распределительные коробки к розеткам и осветительным приборам.

Например, если в розетке отсутствует напряжение, а в остальных розетках, подключенных к этой же коробке, оно имеется, проблема на участке между коробкой и неисправной розеткой.

Если напряжение отсутствует во всех розетках, подключенных к коробке, обрыв следует искать на участке от этой коробки до предыдущей распределительной коробки.

При отсутствии напряжения на светильнике, необходима проверка участка проводки до выключателя, для чего проверяется наличие напряжение между фазой и нулем.

Для соединения с нулем можно использовать вспомогательный отрезок провода, так как, в выключателе нуль, скорее всего, отсутствует. Если напряжение на выключателе присутствует, производится проверка наличия напряжения на контактах светильника при включенном выключателе.

Проверить, есть ли замыкание, можно тестером или мультиметром, измеряя сопротивление между фазным проводом и нулевым или между фазным и заземляющим проводами, отдельно по участкам цепи.

Для этого необходимо физически отключить все приборы, то есть извлечь питающие шнуры из розеток, выкрутить лампы из осветительных приборов. И, конечно, обязательно обесточить всю сеть. Это самая простая методика проверки. Можно применить для поиска неисправностей детектор скрытой проводки, но точность определения места неисправности в этом случае невысока.

Возможны такие неисправности, как выход из строя электроустановочных изделий – розеток, выключателей. Эти изделия находятся, как правило, на виду и поиск проблемных мест не очень затруднен. Проверка таких изделий заключается в осмотре контактов, корпусов. Неисправность выявляется по наличию обгоревших контактов, оплавленных корпусов.

Производим прозвонку кабелей и проводов разными способами

При проверке целостности кабельной продукции по одной из жил пропускают электрический ток, и в данную цепь включают омметр, лампочку или звуковое устройство, которое звенит при тестировании провода, поэтому данные испытания называют прозвонкой.

Цель прозвонки может быть двоякой – проверить исправность провода, или найти два конца одной жилы. Прозванивают цепи при помощи мультиметра или специальных приборов.

С данными задачами превосходно справляется даже самый простой и дешёвый мультиметр, ведь в данном случае погрешность измерений не играет никакой роли – ток либо течёт, либо нет, одно из двух. Поэтому в арсенале электрика всегда должен быть хотя бы простейший мультиметр, помимо проверки целостности кабелей им можно измерять напряжение, сопротивление изоляции и силу тока.

Но для единичной проверки можно соорудить прибор для прозвонки из подручных средств. Для начала нужно рассмотреть способы проверки кабелей.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.
