Уравнивания потенциалов. виды и применение. установка

Конструкция шины

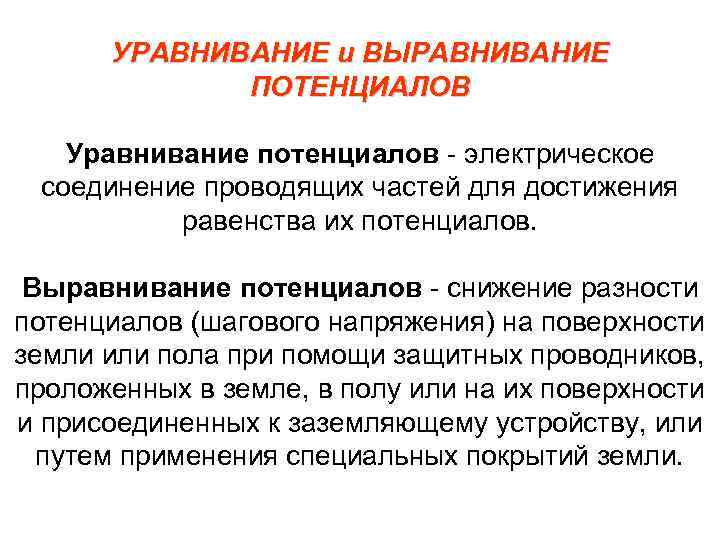

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Определение силы тока в цепи

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Что такое ГЗШ?

Чтобы подробнее разобрать назначение, разновидности и устройство СУП, подробнее узнаем, что такое Главная Заземляющая Шина (ГЗШ). Ведь именно ГЗШ является основой всей системы безопасности в любой электроустановке. Подключение к ГЗШ выполняется защитными РЕ проводниками, которые подключаются к ГЗШ, роль которой обычно выполняет шина РЕ (ПУЭ, 1.7.119).

Упрощенно это может выглядеть так:

Система заземления и шины N и PE

Такая система позволяет обеспечить наличие одинакового потенциала на всех подключённых частях. Напряжение между любыми отдельно взятыми точками в такой системе будет гарантированно равно нулю.

Определение ГЗШ даётся в п. 1.7.37 ПУЭ и в ГОСТ 30331.1-2013, статья 20.5:

Требования к ГЗШ отражены в пункте 1.7.119 ПУЭ:

При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.

Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения PE (PEN)-проводника питающей линии.

Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.

В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединённых к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.

В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку – шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесён знак “Заземление”.

Описание термина «Заземляющее устройство» можно найти в СП 437.1325800.2018 п.3.14 и в ГОСТ 30331.1-2013, статья 20.14:

Заземляющее устройство: Совокупность заземлителя, заземляющих проводников и главной заземляющей шины.

С контуром заземления ГЗШ обычно соединяется стальной полосой либо медным проводником. К ней присоединяют PEN-проводник вводного кабеля (при использовании системы заземления TN-C-S) или PE-проводник вводного кабеля (если применяется система заземления TN-S). Либо – заземляющий проводник от заземлителя в системе ТТ.

Внутри ВРУ к ГЗШ подключаются РЕ-проводники отходящих групповых линий и РЕ-проводники, служащие для уравнивания потенциалов.

Следует применять радиальную схему соединений – то есть, нельзя “пускать по кругу” защитный проводник, последовательно подключая его к различным защищаемым конструкциям. Основным требованием, предъявляемым к РЕ-проводникам является обеспечение их непрерывности на всём протяжении. Поэтому запрещена установка любых выключателей, рубильников, предохранителей и соединений, разбираемых без помощи инструмента.

ГЗШ на вводе в здание или другую электроустановку может быть такой:

ГЗШ на вводе в электроустановку

На фото выше – ГЗШ на вводе питания в технологическую линию. О причинах и процессе замены вводного автомата в этой линии я публиковал статью.

Вопрос к знатокам: Какая система заземления показана на схеме?

Питание технологической линии, вводные цепи

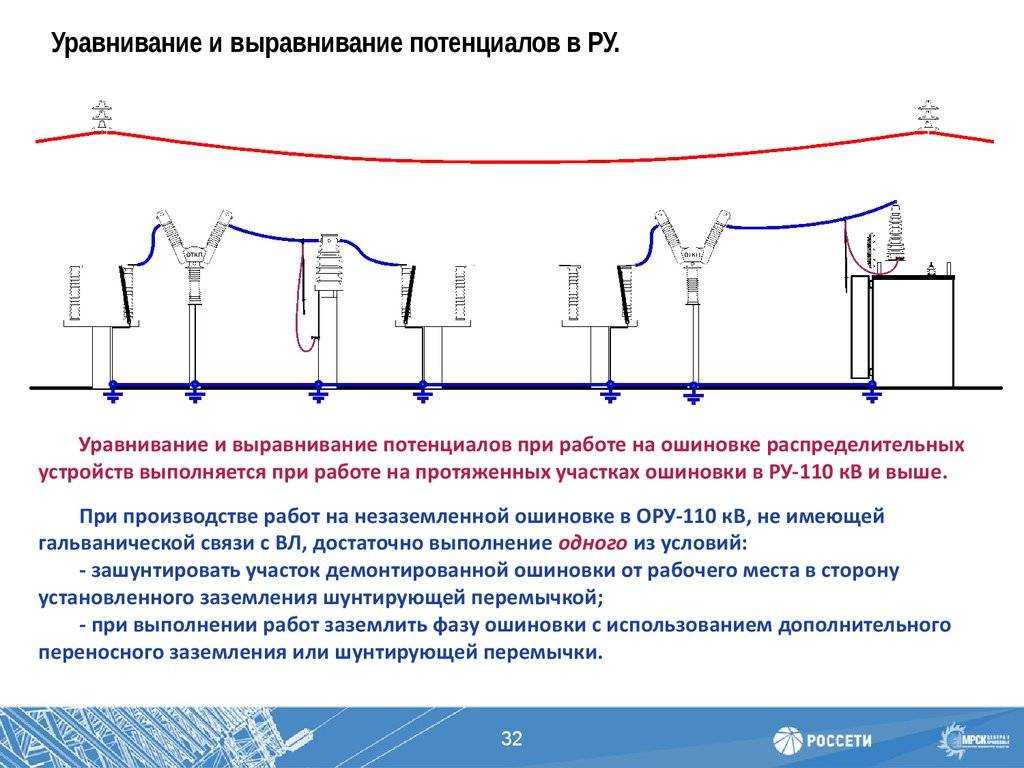

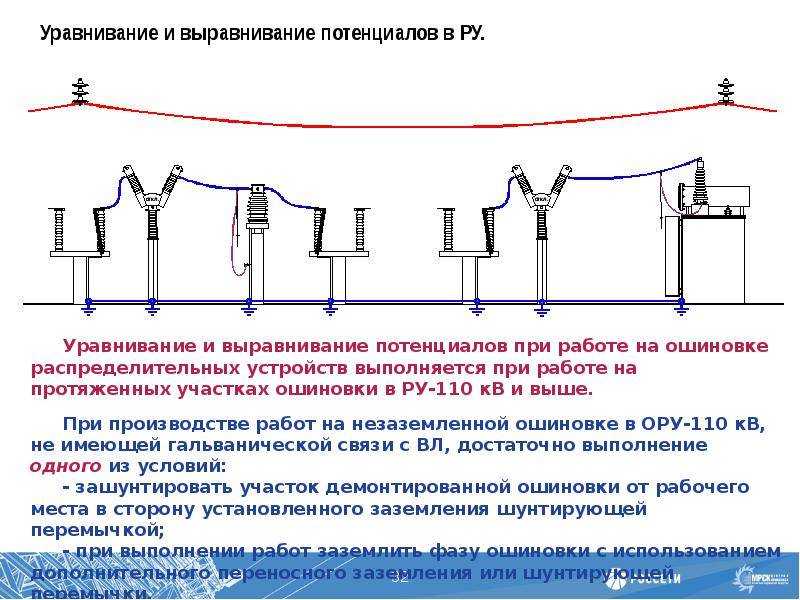

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

• Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
• Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.

  Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.





















• На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
• Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

• Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
• Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
• Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
• Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
• Металлические трубы и кожухи системы вентиляции.
• Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
• Металлические оболочки бронированных кабелей.
• Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

• Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
• Компоненты систем водонагрева: бойлеры, внутренние трубы.
• Система отопления: трубы, радиаторы, полотенцесушители.
• Система газоснабжения.
• Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
• Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
• Стальные двери и дверные коробки.

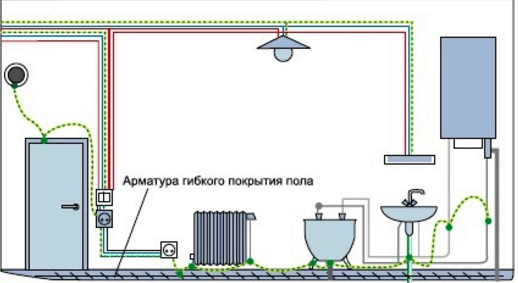

На схеме это выглядит так:

1. Шина выравнивания потенциалов.
2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
3. Ограничитель перенапряжения в линии данных.
4. Кронштейны крепления заземляющих проводников к металлическим трубам.
5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.

Что может произойти плохого

Электрики, как обычно, не могут спокойно жить, пока не предусмотрят защиты от всех возможных опасных ситуаций.

Фактически, возможны две самые опасные аварийные ситуации:

• Напряжение на трубе – корпус заземлён (занос потенциала),
• Напряжение на корпусе – труба заземлена.

Рассмотрим первый случай. Из-за разности потенциалов может возникнуть несчастный случай – ток потечет от трубы через тело человека на заземленный корпус.

Ток через человека от трубы на заземленный корпус

Что же произойдёт с человеком, если он одновременно дотронется до трубы водоснабжения и прикоснётся к стиральной машине? Для получения удара электрическим током будет достаточно наличия даже небольшой разности потенциалов между корпусом машины и металлической трубой.

Электрический ток пройдёт по опасному пути — от одной руки до другой. В любом из двух описанных примеров ток может протекать через сердце и вызвать фибрилляцию (нарушение работы сердца).

С другой стороны, металлические трубы для водоснабжения или отопления, а также подобные инженерные системы обычно заземлены, то есть имеют потенциал, равный нулю. И если по какой-то причине опасный потенциал окажется на корпусе стиралки, ток потечёт условно в другую сторону:

Фаза на корпусе – причина тока через человека на заземленные предметы

Почему “условно”? Потому, что “направление” тока, причина и схема протекания не важны. Важен лишь сам факт протекания тока и его значение.

Не обязательно одна из токопроводящих частей должна быть заземлена, чтобы создалась критичная разность потенциалов (более 50 В). Может случиться так, что по отношению к земле на трубе будет 50 В, а на корпусе стиральной машины – 150. И вот она – смертельная разность потенциалов в 100 В!

Может случиться так, что обрыв произойдет не после шины, как это показано крестиком на картинке выше, а ДО – в этажном щитке или до него (там, где на рисунке надпись “PEN”). Если рабочий и защитный нулевые проводники (N и РЕ) соединены после места обрыва (например, в подъездном или квартирном щитке), то фазный потенциал появится не только на нейтральном, но и на защитном проводнике. А значит – на корпусах всех заземленных приборов и конструкций. Подробно я рассказал об этом в статье В чем разница обрыва нейтрали в трехфазной и однофазной сетях?

Что же делать, чтобы этого прискорбного факта не произошло? Логично, что для этого нужно, чтобы отсутствовала разность потенциалов между теми открытыми проводящими частями, где она может появиться.

Выполняем монтаж

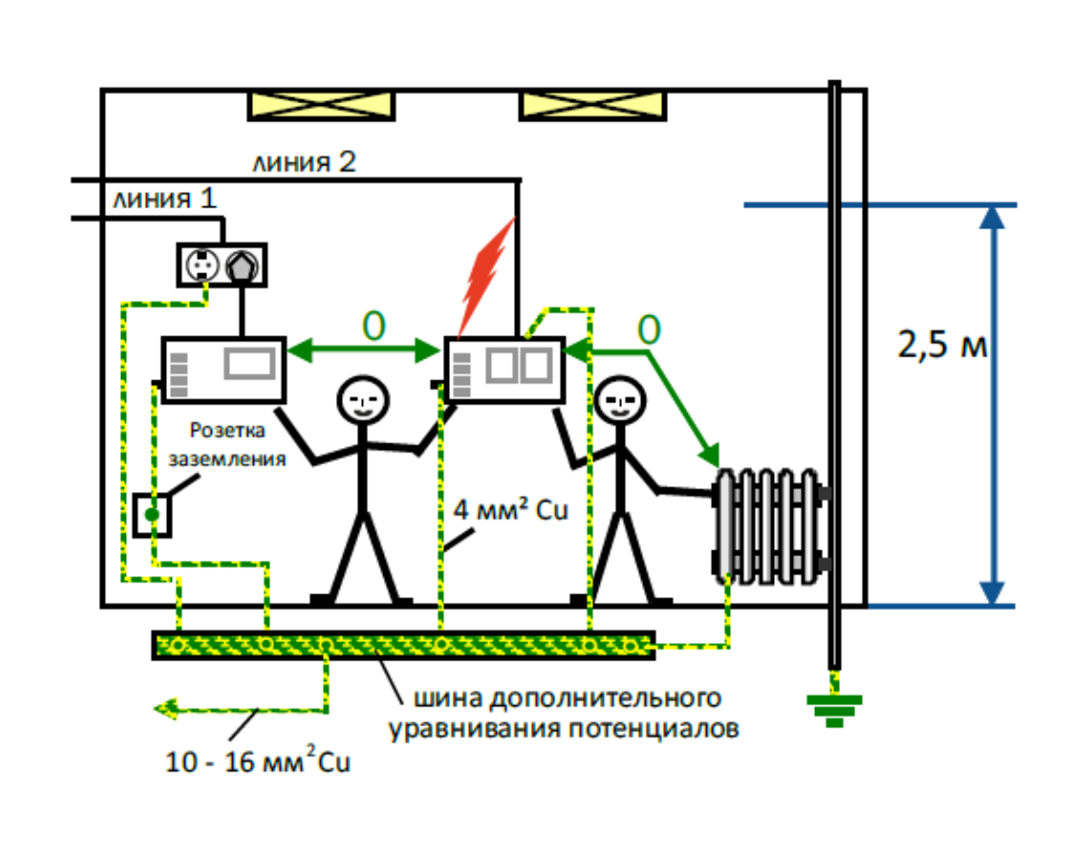

Монтаж дополнительной СУП (ее еще называют местной) выполнить несложно. Желательно проделывать такую работу на этапе капитального ремонта, т.к. провод от коробки (КУП) до щитка нужно вести в стяжке пола. Итак, для начала Вы должны подготовить следующие материалы:

1. Клеммная коробка со специальной медной шиной – ШДУП, как на фото ниже.
2. Одножильный провод из меди, сечением 2,5; 4 и 6 мм2. Рекомендуется использовать провод ПВ-1 и ПВ-3.
3. Крепежные системы – хомуты, болты, контактные лепестки. Нужны для подключения проводников системы уравнивания потенциалов к трубам и металлическим корпусам.

Подготовив такой небольшой комплект ДСУП можно переходить к монтажу. Первым делом рекомендуется составить схему уравнивания потенциалов, по которой Вы будете выполнять соединение всех элементов. Также на схеме можно зарисовать, в каких местах будет проходить провод от клеммной коробки до заземляющей шины в щитке. Примеры проектов для квартиры Вы можете увидеть на планах ниже:

После этого Вы должны подготовить коммуникации к подключению – зачистить небольшую область под хомут на трубах до металлического блеска. Это нужно для того, чтобы контакт был надежным, и система уравнивания потенциалов сработала в опасной ситуации.

Далее нужно подключить каждый элемент отдельным проводом. Если на участках отсутствует вероятность механического повреждения провода, можете для уравнивания использовать проводник сечением 2,5 мм2. Когда вероятность повреждения есть, хоть и незначительная, лучше перестраховаться и использовать провод сечением 4 квадрата. Все провода заводятся в КУП и надежно закрепляются на шине. Кстати, клеммную коробку для установки в ванной комнате рекомендуется выбирать со степенью защиты IP 54 или выше. От шины выводится провод сечением 6 мм2, который нужно проложить к квартирному щитку. Тут также есть свое определенное требование – этот проводник не должен пересекать другие кабельные линии, к примеру, если Вы решили провести электропроводку в полу.

В завершение провод подключается к шине заземления в щитке, на чем монтаж дополнительной системы уравнивания потенциалов завершается. Рекомендуем перестраховаться и вызвать электрика, чтобы он проверил работоспособность системы тестером и визуальным осмотром!

Будет интересно прочитать:

• Как провести электропроводку в ванной комнате
• Как бороться с низким напряжением в сети
• Как сделать заземление в квартире

Опубликовано:
18.11.2015
Обновлено: 26.08.2019

Виды СУП

По обеспечению степеней безопасности СУП подразделяется на два вида систем уравнивания:

1. основную — ОСУП;
2. дополнительную — ДСУП.

Разберем их отличия.

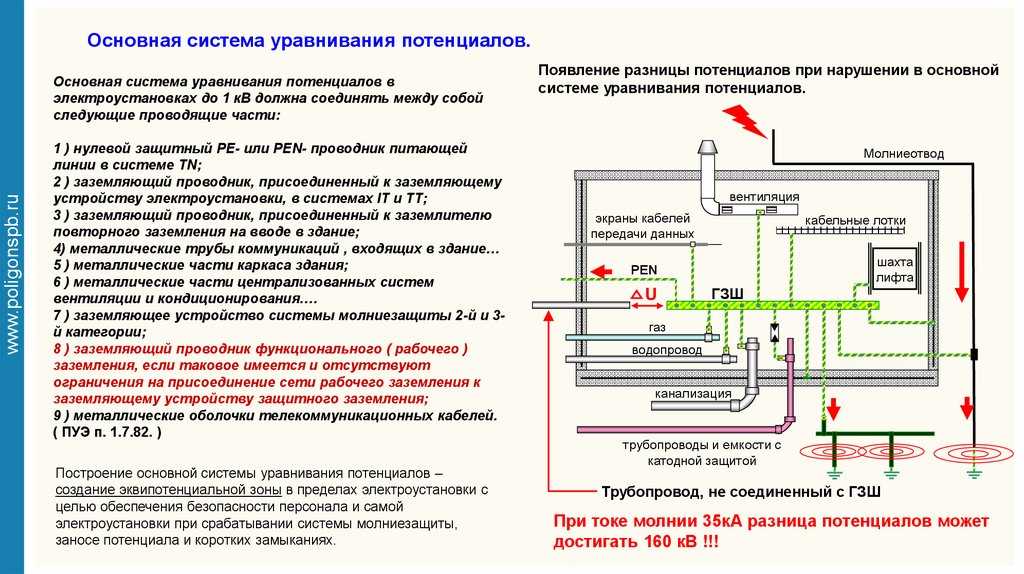

Основная система ОСУП

В современных условиях при строительстве здания она входит в проект схемы дома и монтируется до заселения жильцов. В нее входят:

• заземляющий контур;
• главная шина контура заземления (ГЗШ);
• разводка «сетки» РЕ проводников по зданию, подключенной к ГЗШ;
• система проводников уравнивания потенциалов.

Случайно попавший в них высокий потенциал от постороннего источника огромной величины мгновенно достигнет здания и благодаря конструкции ОСУП будет моментально перенаправлен в контур земли, где его энергия будет надежно погашена без причинения вреда строительным конструкциям и внутреннему оборудованию.

Если же молния ударяет в грозозащиту здания, то ее по молниеотводу сразу же направляют на землю в обход конструкции и оборудования дома по кратчайшему пути.

Система ОСУП используется по разным принципам в существующих схемах заземления зданий:

для TN-C ее запрещено применять. При возникновении необходимости уравнивания потенциалов требуется перейти на один из новых стандартов заземления;

в TN-C-S к схеме ОСУП подключается PEN проводник, приходящий по линии электрического питания от трансформаторной подстанции. Причем на вводе в дом через установленное повторное заземление делается его разветвление через главную заземляющую шину на РЕ и N. К ГЗШ электрически подключаются все сторонние токоведущие части здания РЕ проводниками;

у схемы заземления TN-S защитная роль ОСУП осуществляется через ГЗШ, подключенную к элементам строительных конструкций здания через РЕ-проводники;

для схемы ТТ выполняется индивидуальное заземление дома и подключение к нему РЕ-проводников.

Особенности монтажа ОСУП

Их можно свести к трем важным вопросам:

1. после ГЗШ запрещено в любом месте схемы объединять рабочий ноль N с защитными проводниками РЕ;
2. единственным способом подключения составных элементов ОСУП к ГЗШ является радиальный метод, когда каждый заземляемый элемент дома монтируется индивидуальным проводником. Использование шлейфа в этой ситуации категорически запрещено;
3. врезать любые коммутационные аппараты в схему ОСУП запрещается.

Дополнительная система ДСУП

Если на ОСУП возлагается защита всего здания как единой конструкции, то у ДСУП задача другая — обеспечить электрическую безопасность какой-то определенной комнаты, например, ванной.

Задачи ДСУП появляются в самый неожиданный момент, когда жильцы начинают перестройку и ремонт, нарушая целостность строительного проекта. Например, замена металлических водопроводных труб пластиковыми может разорвать уже созданные электрические контакты для ОСУП. В такой ситуации ДСУП резервирует защиту и безопасность ванной комнаты и кухни, устраняя риски получения электротравм в них.

Для создания ДСУП потребуется объединить все представляющие опасность металлические конструкции и открытые токопроводящие части электроустановки с подключением их на контур земли.

В этой ситуации нельзя делать типичную ошибку, когда заземление не выполнено. Проникший на общее соединение опасный потенциал на нем и останется. Когда человек прикоснется к нему любой частью тела, то через него начнет стекать ток разряда на землю: электротравма гарантирована.

Рекомендации о том, как выполнить дополнительную систему уравнивания потенциалов в комнате своими руками читайте в следующей статье.

• Спальный мешок
• Герметичная бутылочка для воды 550ml
• Фляга для спиртных напитков

• Курсы по дизайну
• Товары для ремонта с доставкой по России
• Онлайн изучение английского языка с репетитором или самостоятельно

1. 5
2. 4
3. 3
4. 2
5. 1

(16 голосов, в среднем: 5 из 5)

Подпишитесь на нашу рассылку «Домашний мастер» и Вы всегда узнаете первыми о новостях этого блога!

• Как проверить напряжение и найти фазу в домашней проводке

• Как устроена и насколько безопасно работает микроволновая печь

• Солнечная батарея для домашней гелиостанции своими руками

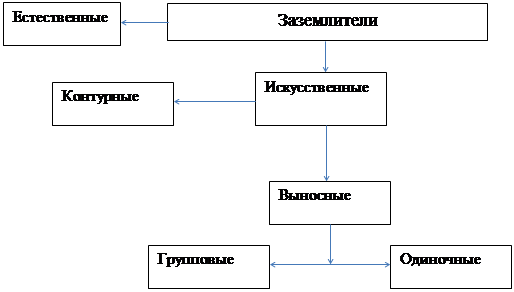

Виды заземляющих устройств

Группировать заземляющие устройства можно следующим образом:

Естественные заземлители

К естественным заземляющим устройствам относятся все конструкции, постоянно находящиеся в земле:

• металлические конструкции здания и фундаменты;
• металлические оболочки кабелей;
• обсадные трубы артезианских скважин.

Категорически запрещено использовать в качестве заземлителей:

• газопроводы и трубопроводы с горючими жидкостями;
• алюминиевые оболочки подземных кабелей;
• трубы теплотрасс;
• трубы холодного и горячего водоснабжения.

К естественному заземлителю необходимо минимум 2 подключения в разных местах.

Искусственные заземлители

Искусственное заземление является специальным подсоединением к заземляющему устройству. К искусственным заземлителям относятся:

• стальные трубы определенных размеров;
• полосовая сталь толщиной от 4 мм;
• угловая сталь от 4 мм;
• прутковая сталь определенных размеров.

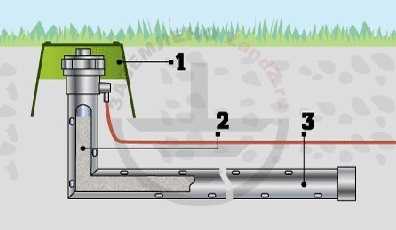

Пользуются популярностью глубинные заземлители с омедненными или оцинкованными электродами. Они существенно превосходят традиционные методы по долговечности и затратам на изготовление заземлителя.

Специфические проблемы существуют для грунта в условиях вечной мерзлоты. Здесь эффективным решением могут стать системы электролитического заземления:

Состояние обычного заземлителя через несколько лет эксплуатации в вечномерзлых грунтах.	Пример схемы электролитического заземлителя

Примечания:

• Достоинство контурного заземления состоит в выравнивании потенциалов в защищаемой зоне и уменьшении напряжения шага.
• Выносные заземлители позволяют выбрать место с минимальным сопротивлением грунта.
• Более подробную информацию о заземлителях можно найти в ГОСТ Р 50571.5.54-2013 «…Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов».

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

• специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
• сборная шина внутри КДУП;
• соединительные проводники.

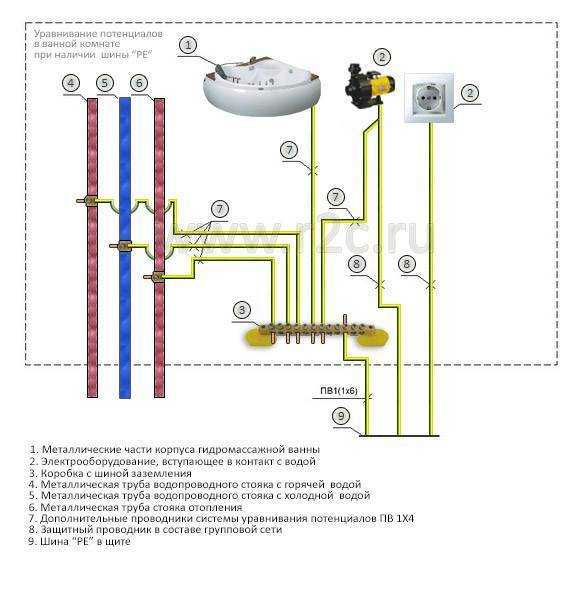

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

• системой отопления;
• горячим и холодным водопроводом;
• корпусом ванны либо душевой кабины;
• заземляющими контактами розеток;
• корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

• произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
• проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
• измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Как установить устройство выравнивания потенциалов

В многоэтажных постройках, как правило, устанавливаются две системы для выравнивания потенциалов — основная и дополнительная (вспомогательная).

Основная система выравнивания потенциалов — контур, который содержит в себе такие элементы:

• заземляющее устройство;
• главная заземляющая шина;
• металлические части конструкции возведенного дома;
• система вентиляции;
• металлические трубы водопровода;
• устройство-защита от грозы и молнии.

Основная система

Обратите внимание! Все опасные металлические элементы присоединяются к главной заземляющей шине, убирая таким образом разность потенциалов. Основная система обычно устанавливается при возведении зданий, поэтому делать ее самостоятельно не приходится

Раньше при объединении таких элементов проблем не возникало, но сейчас многие металлические элементы заменяют пластмассовыми, что приводит к возникновению разности потенциалов.

Проблема этой системы состоит в том, что на больших расстояниях электрический потенциал одной и той же конструкции может быть разным, что также провоцирует ситуацию, которая может стать опасной для жизни. Чтобы нивелировать появившуюся разность, приходится использовать дополнительную систему.

Дополнительная система выравнивания устанавливается в ванной комнате и содержит в себе такие составляющие:

• корпус душа или ванной;
• полотенцесушитель;
• все проходящие трубы;
• канализация;
• система вентиляции.

Дополнительная система

Обратите внимание! Каждая составляющая этого контура соединяется отдельным проводом с жилой из меди. Противоположный конец этого провода опускается в предусмотренную для этого коробку

Сделать такую систему возможно и самостоятельно:

1. Разместить пластиковую коробку с заземляющей шиной.
2. От каждой составляющей, сделанной из метала, и заземляющего контакта розетки и выключателя протянуть проводник до пластиковой коробки.
3. Соединить провода с помощью болтов.
4. Протянуть проводник от шины до электрощитка и присоединить к заземлению.

Выравнивание потенциалов — обязательный процесс, чтобы сделать свой дом безопасным и минимизировать риск получить удар током. Несмотря на то, что инструкция по созданию системы выглядит достаточно короткой и простой, при отсутствии опыта работы с электрикой и надлежащего образования лучше доверить установку профессионалам.
