Выбор степени защиты для различных условий
Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:
- розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
- в детской комнате желателен класс IP43
- в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
- в подвальных помещениях также используются электроприборы со степенью IP44
- оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
- на улице используются устройства со степенью защиты IP64
- максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна
Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.
Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.
В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.
Разберем на примерах
Степень защиты IP55 означает, что корпус или оболочка изделия — это может быть что угодно, силовой шкаф, пускатель, автомат, УЗО, выключатель и так далее — обеспечивает полную защиту от случайного касания внутренних узлов, находящихся под током, пальцем, отверткой или тонким щупом. При этом допускается незначительное проникновение внутрь пыли (корпус не герметичен), которое не должно вызывать перебои в рабте устройства. Оно также обладает надежной защитой от дождя. Это «уличный» класс исполнения изделий, но при этом окатывание водой, например, из ведра оно уже не выдержит.
Степень защиты класса IP44 — это «безопасное» исполнение изделий, рассчитанных на работу в помещении, но в условиях повышенной влажности. Этому классу должны соответствовать розетки, выключатели и другие элементы, располагаемые, например, в ванной комнате. Фактически они могут выглядеть как розетки с закрывающимися крышками и автоматическими «шторками» на контактах. Они не должны иметь защиту от пыли, но короткое замыкание от случайного попадания внутрь влаги исключено. Прикосновение к ним влажными пальцами также безопасно.
А что может предложить низкий класс защиты? Ознакомимся со степенью защиты класса IP20. Изделие такого класса защищает свое содержимое только от проникновения внутрь достаточно крупных объектов, диаметром около пальца. С конструктивной точки зрения это может быть, например, монтажная коробка. Она может иметь небольшие технические отверстия для инструментов — контактных щупов тестеров, отверток и так далее. Располагать ее можно только в помещении либо внутри другого электротехнического шкафа с высокой степенью защиты, поскольку даже сверху такое изделие не защищено от влаги.
Что обозначают цифры в IP67
Классификация по степеням включает различные символы. Чем выше показатель, тем качественнее товар и выше его пылеводонепроницаемость. Все характеристики, отраженные в цифровом коде, можно увидеть в специальных таблицах. Ими чаще пользуются специалисты, но во времена интернета доступ к таким данным не ограничен.
Первая цифра
Первой цифрой определяется прочность, которую может обеспечить оболочка:
- при доступе человека к опасным частям;
- самому оборудованию, находящемуся под оболочкой.
Обозначения первой цифры кода и описание значения можно увидеть в таблице 1:
Клетка Фарадея своими руками
| Код
(первая цифра) |
Уровень защиты человека
и надежность от воздействия посторонних предметов |
| – без защиты | |
| 1 | – не защищено от сознательного действия |
| 2 | – не доступно для пальцев рук |
| 3 | – код для электроинструментов, куда могут попасть посторонние предметы (твердые) размером более 2,5 мм |
| 4 | – означает провода, болты, гвозди и другие объекты размером более 1 мм |
| 5 | – при незначительном попадании пыли оборудование не выйдет из строя,
– надежно от воздействия контактов |
| 6 | – пыленепроницаемость оболочки,
– максимальная надежность от контакта |
Вторая цифра
Вторая цифра показывает надежность от проникновения влаги и ее вредного воздействия на работоспособность оборудования. Характеристика второй цифры кода расшифровывается по таблице 2:
| Код
(вторая цифра) |
Уровень защиты
от влажности |
| – ненадежный | |
| 1 | – безопасно от вертикально капающей воды |
| 2 | – вертикально поступающая жидкость не нарушит функциональность при отклонении устройства на 15° |
| 3 | – защищено от дождя, а также дождевых капель и брызг, падающих под углом до 60° по вертикали |
| 4 | – защищено от брызг, поступающих в любом направлении к устройству |
| 5 | – надежно от водяных струй, льющихся с любого направления |
| 6 | – возможность пребывания в морской воде и под сильными водяными потоками |
| 7 | – устройство влагозащищенное, водонепроницаемость обеспечена при кратковременности погружения на глубину до 1 м |
| 8 | – полная водонепроницаемость при нахождении в воде любое количество времени,
– работоспособность в условиях попадания воды при постоянном давлении подводного режима |
Так для бытовой электророзетки указанный класс защиты обозначает «айпи» (значит, что розетка защищена от проникновения), с кодом 2 по первой таблице и кодом 2 по второй (IP22) – устройство защищено от проникновения внутрь руками, а также не подвержено попаданию вертикально льющейся воды. А кодом IP67 маркируются влагозащищенные и пыленепроницаемые приборы.
Как самостоятельно сделать простую ТВ антенну? Как установить и настроить спутниковую антенну самостоятельно? Как правильно выбрать аккумулятор для автомобиля? Что означает селективность в электрике, виды селективной защиты Что такое конденсатор, где применяется и для чего нужен Сколько ватт в киловатте? Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула Что такое инфракрасный плёночный теплый пол? Vadim Kampel июль 2016. 6408 Как это работает?ГаджетыСмартфонТехникаТехнологии » class=»question__header-menu»> Ответить Ответить Комментировать Подписаться 2 ответа Maxim Chappie 3 года назад Бот самоучка
Если производитель телефона не врет, указывая степень зашиты оболочки от проникновения — IP68, то да, можно. Цифра 6 означает полную пыленепроницаемость, а цифра 8 то, что устройство переносит погружение в жидкость и будет продолжая работать. К слову, подобное обозначение применяется, например, в силовых разъемах и означает его полную герметичность и способность сохранять работоспособность в экстремальных условиях.
ДРУГИЕ ОТВЕТЫ АВТОРА За что уважать старших?Почему трёхцветные котята всегда женского пола?Правда ли, что голуби — это «летающие крысы»? 2 » class=»answer__menu»> Alila Max 3 года назад Пользователь TheQuestion
У меня S7, погружался в бассейн с морской водой.Единственное звук стал приглушенным. Где-то 6 часов спустя динамики высохли и звук стал норм.
1 » class=»answer__menu»> Ответить Рейтинг вопросов за день 1 Какие у диких волков есть принципиальные отличия от домашних собак по внутреннему строению? Какие органы подверглись изменению в процессе эволюции и одомашнивания волков? 2 Какие ошибки с точки зрения архитектуры и здравого смысла допущены в строении тела человека? 3 Почему исчезновение наглядности в физическом исследовании порождает не только научно-теоретические, но и философские проблемы? Как эта проблема решается методологически? 4 Какие анекдоты про студентов вы знаете? 5 Сколько людей испарилось при взрыве ядерной бомбы в Хиросиме, оставив только тень на камнях?
Расшифровка
Чтобы понять, насколько хорош уровень защиты от пыли и влаги определенного устройства, нужно знать точную расшифровку понятий. Обе цифры стандарта важны:
- Первое значение определяет уровень защищенности от попадания пыли и твердых предметов;
- Второе значение определяет защищенность от проникновения в корпус влаги.
Чем выше значение (больше цифра), тем лучше уровень защиты. Характеристики меняются в зависимости от значения, давайте подробно изучим доступные варианты в таблицах.

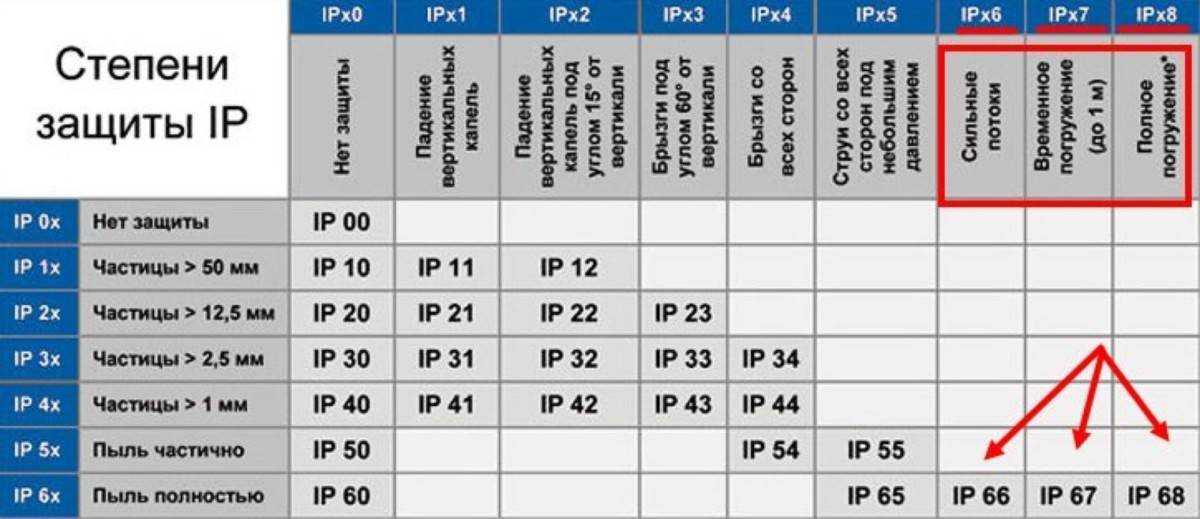

| Степень | Размер твердого предмета, от которого защищено устройство | Защита от проникновения |
| – | Любые предметы могут проникать внутрь корпуса | |
| 1 | от 50 мм | Твердых объектов большого размера |
| 2 | от 12,5 мм | Объектов среднего размера |
| 3 | от 2,5 мм | Мелких вещей и изделий |
| 4 | от 1 мм | Очень маленьких объектов |
| 5 | Частично пылезащищенное | Мелких частиц и пыли. Небольшое количество пыли может попадать внутрь, но обеспечено надежное соприкосновение с человеком/инструментом |
| 6 | Пыленепроницаемое | Полная непроницаемость для пыли. Надежное соприкосновение с человеком, проводниками, инструментами |
Исходя из данных первой таблички, вы можете понять, что означает степень защиты IP68, каким является уровень защиты IP67:
- Пыль не проникает в корпус;
- Существует специальная оболочка для защиты от твердых предметов;
- Получить легкий доступ к внутренним составляющим не получится.
Чтобы окончательно понять, чем отличается IP67 от IP68, нужно изучить еще одну таблицу, в которую включен второй показатель.
| Степень | Воздействие водой и влагой, от которых защищается смартфон | Защита от проникновения |
| – | Отсутствует, влага проникает внутрь корпуса | |
| 1 | Вертикальные капли | Воды, капающей вертикально. Такое попадание не нарушает работу устройства |
| 2 | Капли под углом 15 градусов | Дождя или брызг воды, падающих вертикально или под углом до 15 градусов |
| 3 | Капли под углом 60 градусов | Дождя или брызг воды, падающих вертикально или под углом до 15 градусов |
| 4 | Брызги | Брызг, которые падают под любым углом |
| 5 | Струи | Струй воды (любой угол) |
| 6 | Морские волны | Сильных водяных струй и морской влаги |
| 7 | Короткое погружение на глубину до метра | При кратковременном погружении в жидкость. Постоянная работа не предполагается |
| 8 | Погружение на глубину более метра длительностью до получаса | При кратковременном погружении устройство может работать до 30 минут |
| 9 | Вода с высокой температурой | При высокотемпературной мойке под давлением |
На основании данных второй таблицы приведем расшифровку степени защиты IP67 от влаги:
- Устройство выдержит полное погружение в воду;
- Максимальная степень погружения – до метра;
- Длительность нахождения в воде небольшая – несколько минут.
Защита от воды IP67 ниже, чем у следующей степени, отмеченной цифрой восемь. Стандарт защиты IP68 от пыли и воды предполагает такие возможности:
- Аппарат можно погружать на глубину, превышающую метр;
- Время работы устройства в воде – около получаса.
На основании приведенных выше данных можно сделать однозначный вывод – обязательно обращайте внимание на обе цифры, идущие после обозначения стандарта. А вот как определить, что лучше – IP67 или IP68?
- Основывайтесь на своих потребностях и желаниях;
- Если вы можете попасть в экстремальную ситуацию, любите соответствующие виды спорта и отдыха – выбирайте повышенные степени.
Не забывайте о существующих инструкциях, которыми изделия снабжает производитель – там указывается подробная информация, которая необходима пользователю.
Степень защиты IP44 по ГОСТ, расшифровка классов защиты
Разбираемся с классами безопасности домашней электротехники
Для чего нужна защита? Прежде всего, для того, чтобы скрыть оголенные контакты и провода внутри розетки или выключателя, и не получить удар током от касания.
Но электрический удар можно получить и от закрытого электроприбора, например, если сунуть в розетку кусочек проволоки или залить выключатель водой. Вода, как вы помните из школьного курса физики, прекрасно проводит электрический ток.
Кроме того, внутрь прибора может попадать пыль или посторонние предметы, и через какое-то время он выйдет из строя. Хорошо, если просто перестанет работать, хуже — если такие «посторонние» приведут к замыканию и возгоранию. Значит, и от этого нужна защита.
Расшифровка классификации
Существует специальная международная классификация корпусов электроприборов — Ingress Protection Rating (с английского — степень защиты от проникновения), которая соответствует всем международным и российским стандартам: IEC 60529, DIN 40050, ГОСТ 14254.
Согласно этой классификации, каждый электроприбор маркируется буквенно-цифровым кодом, обозначающим класс защиты: IP XY. Цифры Х и Y показывают эту самую степень защиты.
Первая цифра от 0 до 6 показывает, насколько электроприбор защищен от проникновения твердых предметов и пыли, вторая, от 0 до 8 — степень защиты от влаги.

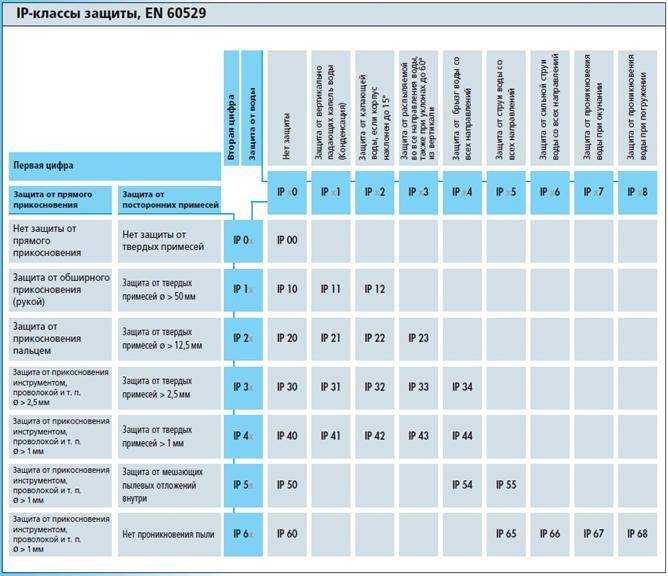

Соответствия цифр степени защиты собраны в таблице ниже:

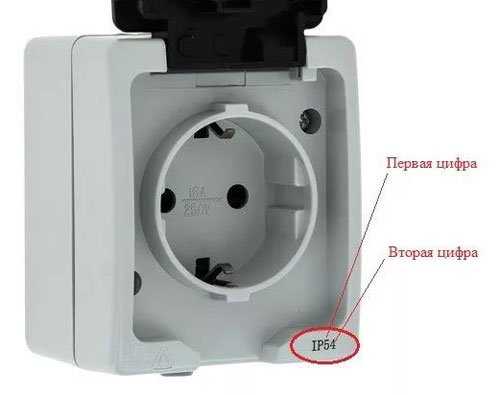

Например, класс защиты IP 44 означает, что электроприбор (розетку или выключатель) можно использовать внутри влажных помещений типа санузла или ванной: они защищены от попадания случайных брызг и капель воды, и от проникновения твердых предметов.
Светильники класса IP 68 можно устанавливать на дне бассейна для подсветки, IP 55 прекрасно подойдут для освещения лужайки или газона перед домом.
Какой класс защиты выбрать для дома?
Естественно, не стоит бросаться в крайности, и устанавливать в квартире лампы, розетки и выключатели для космического корабля или подводной лодки. Хотя, в стиль стимпанк или хай-тек они впишутся идеально.
Для жилых комнат, гостиных и спален, достаточно обычных розеток и выключателей, имеющих класс защиты IP 22 или IP 33. Часто ли вы будете, например, брызгать водой в спальне так, чтобы она летела во все стороны? Класс IP 43 рекомендуется ставить в детской: такие розетки имеют крышку и специальные шторки в штепсельных отверстиях, мешающие юному исследователю что-нибудь сунуть в розетку.
- Кухня и ванная, как самые влажные помещения дома, требуют класс защиты IP 44 или выше. В этих помещениях присутствуют пар и вода, которые легко могут попасть в розетку или выключатель. Светильники в санузлах тоже должны иметь класс защиты не ниже IP 44.
- Для светильников и розеток, расположенных на открытых балконах, рекомендуется использовать оборудование класса IP 45 или IP 55: здесь присутствует и пыль, и влага (дождь). На балконе с холодным остеклением можно обойтись классом ниже — IP 44 будет в самый раз.
- Если в доме есть подвальное помещение, здесь также рекомендуется устанавливать защищенное электрооборудование. Розетки и выключатели класса IP 44 будут достаточно защищены от пыли и влаги.
Как видите, всё это не так сложно, как кажется: больше цифры — выше защита. Если вы собираетесь делать ремонт или перепланировку, обязательно сохраните эту статью себе в закладки, чтобы во время работы информация была под рукой.
legko.com
Расшифровка степени защиты
Если переводить аббревиатуру IP с английского – International Protection, то это означает уровень защиты от проникновения или другого воздействия (защита от пыли и влаги). Помимо букв, маркировка сопровождается еще двумя цифрами. Цифровое обозначение определяет уровень защиты корпуса (корпуса) электрооборудования от проникновения в него пыли, пальцев, влаги и различных твердых предметов. Кроме того, они означают уровень защиты человека от поражения электрическим током при прикосновении к телу (оболочке). Эта классификация регулируется ГОСТ 14254-96.
Первая цифра
Уровень защиты от механических воздействий определяется по первой цифре:
- предотвращение, ограничение прикосновения или проникновения в любую часть тела или предмет в руках человека;
- блокировка доступа под пылезащитным кожухом, твердые предметы для защиты электрооборудования.
Уровень защиты от вредного воздействия влаги определяется вторым числом.
Дополнительные символы
После пары цифр в обозначении иногда можно встретить пару букв. Первый из них указывает на степень защиты от контакта с опасными частями оборудования и поражения электрическим током при прикосновении:
- А – от прикосновения одной рукой;
- Б – от прикосновения пальцами;
- В – от прикосновения другим инструментом;
- D – от прикосновения к проволоке.
Вторая – дополнительная информация об уровне безопасности. Их четыре. В них указывается информация о проведенных испытаниях и они необходимы для электрооборудования:
- Н – высоковольтные устройства;
- М – протестирован по уровню защиты от негативного воздействия воды (движущееся оборудование);
- S – протестирован по уровню защиты от негативного воздействия воды (оборудование в состоянии покоя);
- W – с указанием дополнительных защитных устройств.
Класс защиты ip
Часто, когда имеют ввиду «степень защиты», говорят «класс защиты ip». С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка «классы защиты ip» обычно не употребляется, однако часто можно встретить вопросы: «класс защиты ip54» или «класс защиты ip65», или «класс защиты ip21 что это?». В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.
Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.
Как расшифровать символы IP44, IP40
Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44. На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45.
IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата. Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

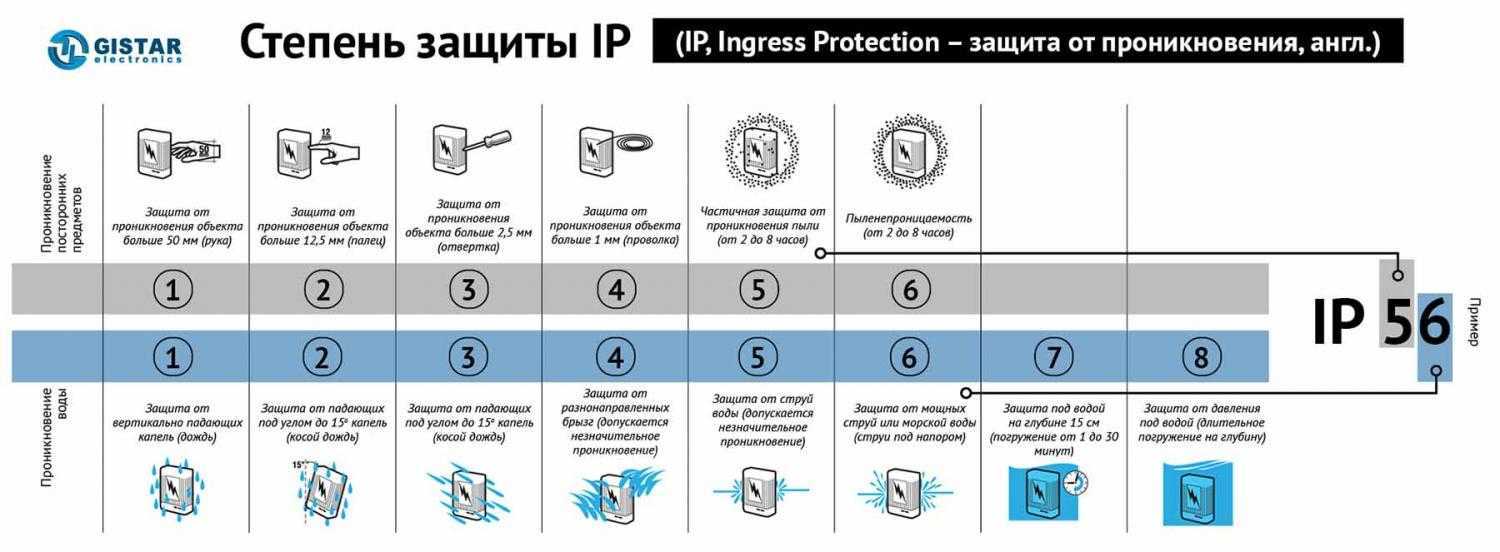

Как читать IP код – пример расшифровки
