Работа и мощность электрического тока

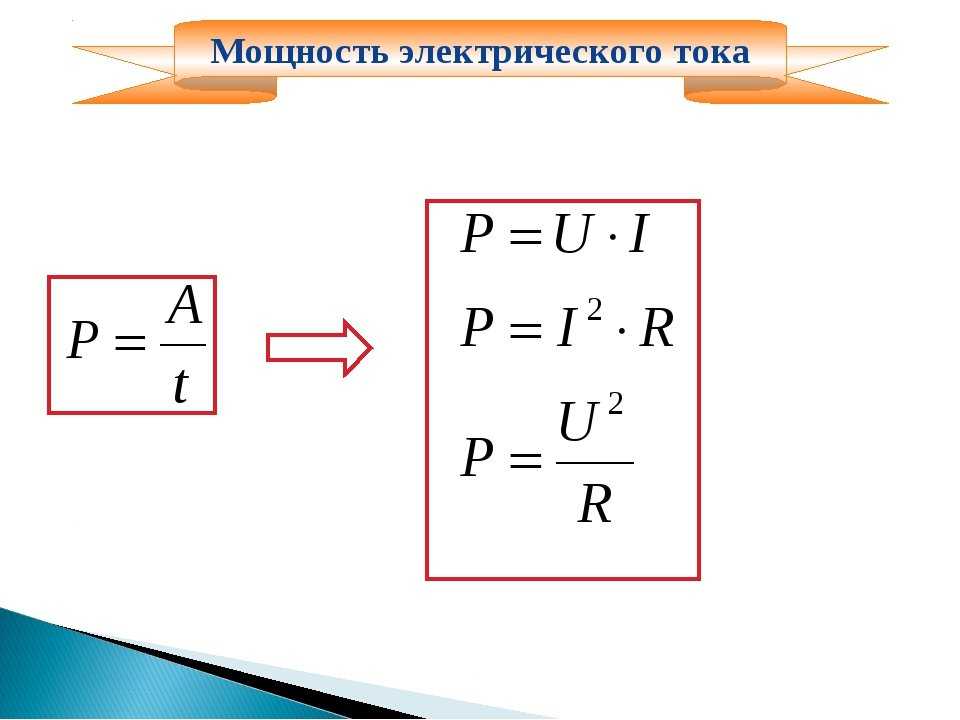

Мощность электрического тока

Работа, произведенная в единицу времени, называется мощностью и обозначается буквой P.

Из этой формулы имеем:

A = P × t.

Единица измерения мощности:

1 (Дж/сек) иначе называется ваттом (Вт). Подставляя в формулу мощности выражение для работы электрического тока, имеем:

P = U × I (Вт).

Формула мощности электрического тока может быть выражена также через потребляемый ток и сопротивление потребителя:

Кроме ватта, на практике применяются более крупные единицы измерения электрической мощности. Электрическая мощность измеряется в:

100 Вт = 1 гектоватт (гВт); 1000 Вт = 1 киловатт (кВт); 1000000 Вт = 1 мегаватт (МВт).

Электрическая мощность измеряется специальным прибором – ваттметром. Ваттметр имеет две обмотки (катушки): последовательную и параллельную. Последовательная катушка является токовой и включается последовательно с нагрузкой на участке цепи, где производятся измерения, а параллельная катушка – это катушка напряжения, она соответственно включается параллельно этой нагрузке. Принцип действия ваттметра основан на взаимодействии двух магнитных потоков создаваемых током, протекающим по обмотке подвижной катушки (токовой катушки), и током, проходящим по неподвижной катушке (катушке напряжения). При прохождении измеряемого тока по обмотке подвижной и неподвижной катушек образуются два магнитных поля, при взаимодействии которых подвижная катушка стремится расположится так, чтобы направление ее магнитного поля совпадало с направлением магнитного поля неподвижной катушки. Вращающему моменту противодействует момент, созданный спиральными пружинками, через которые в подвижную катушку проводится измеряемый ток. Противодействующий момент пружинок прямо пропорционален углу поворота катушки. Стрелка, укрепленная на подвижной катушке, указывает значение измеряемой величины. Схема включения ваттметра показана на рисунке 2.

Рисунок 2. Схема включения ваттметра

Если вы решили измерить потребляемую мощность, какой либо имеющейся у вас нагрузки, и при этом у вас отсутствует ваттметр, вы можете «изготовить» ваттметр своими руками. Из формулы P = I × U видно, что мощность, потребляемую в сети, можно определить, умножив ток на напряжение. Поэтому для определения мощности, потребляемой из сети, следует использовать два прибора, вольтметр и амперметр. Измерив амперметром потребляемый ток и вольтметром напряжение питающей сети, необходимо показание амперметра умножить на показание вольтметра.

Так, например, мощность, потребляемая сопротивлением r, при показании амперметра 3 А и вольтметра 220 В будет:

P = I × U = 3 × 220 = 660 Вт.

Для практических измерений электрической работы (энергии) джоуль является слишком мелкой единицей.

Если время t подставлять не в секундах, а в часах, то получим более крупные единицы электрической энергии:

1 Дж = 1 Вт × сек; 1 Вт × ч = 3600 ватт × секунд = 3600 Дж; 100 Вт × ч = 1 гектоватт × час (гВт × ч); 1000 Вт × ч = 1 киловатт × час (кВт × ч).

Электрическая энергия измеряется счетчиками электрической энергии.

Видео 1. Работа и мощность электрического тока

Еще немного о мощности
Работа и мощность электрического тока

Видео 1. Работа и мощность электрического тока

Еще немного о мощности

Видео 2. Еще немного о мощности

Пример 1. Определить мощность, потребляемую электрическим двигателем, если ток в цепи равен 8 А и двигатель включен в сеть напряжением 220 В.

P = I × U = 8 × 220 = 1760 Вт = 17,6 гВт = 1,76 кВт.

Пример 2. Какова мощность, потребляемая электрической плиткой, если плитка берет из сети ток в 5 А, а сопротивление спирали плитки равно 24 Ом?

P = I 2 × r = 25 × 24 = 600 Вт = 6 гВт = 0,6 кВт.

При переводе механической мощности в электрическую и обратно необходимо помнить, что 1 лошадиная сила (л. с.) = 736 Вт; 1 киловат (кВт) = 1,36 л. с.

Пример 3. Определить энергию, расходуемую электрической плиткой мощностью 600 Вт в течение 5 часов.

A = P × t = 600 × 5 = 3000 Вт × ч = 30 гВт × ч = 3 кВт × ч

Пример 4. Определить стоимость горения двенадцати электрических ламп в течение месяца (30 дней), если четыре из них по 60 Вт горят по 6 часов в сутки, а остальные восемь ламп по 25 Вт горят по 4 часа в сутки. Цена за энергию (тариф) 2,5 рубля за 1 кВт × ч.

Мощность четырех ламп по 60 Вт.

P = 60 × 4 = 240 Вт.

Число часов горения этих ламп в месяц:

t = 6 × 30 = 180 часов.

Энергия, расходуемая этими лампами:

A = P × t = 240 × 180 = 43200 Вт × ч = 43,2 кВт × ч.

Мощность остальных восьми ламп по 25 Вт.

P = 25 × 8 = 200 Вт.

Число часов горения этих ламп в месяц:

t = 4 × 30 = 120 часов.

Энергия, расходуемая этими лампами:

A = P × t = 200 × 120 = 24000 Вт × ч = 24 кВт × ч.

Общее количество расходуемой энергии:

43,2 + 24 = 67,2 кВт × ч

Стоимость всей потребленной энергии:

67,2 × 2,5 = 168 рублей.

Как определить потребляемую мощность приборов

Выполняя любые действия, связанные с обслуживанием электрической цепи, будь то монтаж/ремонт электропроводки или подключение электрического прибора, необходимо зафиксировать мощность нагрузки на сеть. Чтобы определить такой макропараметр электрической сети нужно наиболее точно установить значение потребляемой мощности всех и конкретно каждого из электрических приборов.

Виды электрической мощности

Электрическая мощность является общей физической характеристикой, которая описывает скорость передачи электрической энергии. Под мощностью электрического прибора подразумевают количество энергии, которое потребляет прибор за единицу времени.

Для более простого пояснения: мощность электроприбора — количественная величина потребляемой энергии, которую пользователь оплачивает в графе «за свет». Естественно, что потребляемая мощность от «стиралки» и телефонной зарядки разная и оплата количества энергии тоже отличается.

Перед проведением электромонтажных работ необходимо предварительно узнать тип сети электропитания. Распространёнными видами являются: бытовая 2-фазная сеть (220 В), 3-фазная промышленная сеть (380 В) с частотами 50 Гц.

1. Активная нагрузка: электрические приборы, которые превращают электроэнергию в тепловое излучение. Например, излучающие приборы (светильники, конвекторы, обогреватели), чайники, электрические плиты (но не индукционные) и т. д.
2. Реактивная нагрузка: электрические агрегаты и машины, которые превращают электричество в разнообразные механические виды энергии (вращение, поступательное движение). Эти приборы отличаются высоким током включения, который необходимо учитывать при расчёте мощности. Например, стиральные машинки, перфораторы, электродвигатели и т. п.

Существуют также другие высокотехнологичные приборы, которые совмещают в себе несколько типов нагрузок, например, электрические транспортные средства. Которые, в последнее время стали подключать к обычной розетке для зарядки.

Расчёт мощности на бумаге

Узнать потребляемую мощность электрического прибора можно с помощью тех. паспорта на изделие. Производитель обязательно указывает этот параметр для каждого прибора.

Что делать если документ на изделие отсутствует? Первым из способов измерения является расчёт «на бумаге».

Для этого достаточно посмотреть на «бирку» (обычно на задней/тыльной части прибора), в которой указаны следующие параметры:

• производитель и серийный номер прибора;
• входное напряжение;
• потребляемый ток;
• в качестве бонуса — потребляемая мощность.

Если последняя величина отсутствует, её можно рассчитать: достаточно умножить напряжение сети на потребляемый ток и получим потребляемую мощность активной нагрузки.

С реактивной нагрузкой немного сложнее! Обязательно необходимо знать коэффициент мощности и номинальную нагрузку (на бирке). Например, перфоратор мощностью 2 кВт с коэффициентом 0.85 имеет реактивную нагрузку: 2000/0.85=2352 Вт.

Ваттметр

В современных магазинах продаются специальные ваттметры, которые мгновенно на дисплее отображают потребляемую мощность подключённого к сети прибора.

Усложняем электротехническую задачу: отсутствует или затёрлась информация с характеристиками прибора.

Выполняем следующие манипуляции:

• отключаем все приборы в квартире/доме;
• запоминаем начальное значение на дисплее электросчётчика;
• подключаем прибор на один час;
• отнимаем конечное от начального значение электросчётчика.

Получаем эмпирическое значение мощности потребления электрического устройства.

Токовые клещи и тестеры

Методика измерений характерна и для клещей и для тестера. Разница только в том, что мультиметр подключается в сеть, а токовые клещи заводятся за один из проводов питания прибора. Таким образом измеряем проходящий ток через прибор.

Во время проведения электрических работ необходимо помнить, что напряжение измеряется напрямую с помощью подключённых щупов в розетку. Потребляемый прибором ток измеряется через последовательное подключение к нагрузке тоже в розетку.

Зная значение напряжения сети и ток проходящий через измерительный прибор, можно с высокой точностью определить потребляемую мощность практически любого электрического устройства. Мощность равна произведению напряжения на силу тока.

По какой формуле вычисляется мощность электрического тока

Правильное и точное решение вопроса чему равна мощность электрического тока, играет решающую роль в деле обеспечения безопасной эксплуатации электропроводки, предупреждения возгораний из-за неправильно выбранного сечения проводов и кабелей. Мощность тока в активной цепи зависит от силы тока и напряжения. Для измерения силы тока существует прибор – амперметр. Однако не всегда возможно воспользоваться этим прибором, особенно когда проект здания еще только составляется, а электрической цепи просто не существует. Для таких случаев предусмотрена специальная методика проведения расчетов. Силу тока можно определить по формуле при наличии значений мощности, напряжения сети и характера нагрузки.

Существует формула мощности тока, применительно к постоянным значениям силы тока и напряжения: P = U x I. При наличии сдвига фаз между силой тока и напряжением, для расчетов используется уже другая формула: P = U x I х cos φ. Кроме того, мощность можно определить заранее путем суммирования мощности всех приборов, которые запланированы к вводу в эксплуатацию и подключению к сети. Эти данные имеются в технических паспортах и руководствах по эксплуатации устройств и оборудования.

Таким образом, формула определения мощности электрического тока позволяет вычислить силу тока для однофазной сети: I = P/(U x cos φ), где cos φ представляет собой коэффициент мощности. При наличии трехфазной электрической сети сила тока вычисляется по такой же формуле, только к ней добавляется фазный коэффициент 1,73: I = P/(1,73 х U x cos φ). Коэффициент мощности полностью зависит от характера планируемой нагрузки. Если предполагается использовать лишь лампы освещения или нагревательные приборы, то он будет составлять единицу.

При наличии реактивных составляющих в активных нагрузках, коэффициент мощности уже считается как 0,95. Данный фактор обязательно учитывается в зависимости от того, какой тип электропроводки используется. Если приборы и оборудование обладают достаточно высокой мощностью, то коэффициент составит 0,8. Это касается сварочных аппаратов, электродвигателей и других аналогичных устройств.

Для расчетов при наличии однофазного тока значение напряжения принимается 220 вольт. Если присутствует трехфазный ток, расчетное напряжение составит 380 вольт. Однако с целью получения максимально точных результатов, необходимо использовать в расчетах фактическое значение напряжения, измеренное специальными приборами.

КПД теплового двигателя

Максимальным КПД среди циклических машин, оперирующих при заданных температурах нагревателя T1 и холодильника T2, характеризуются тепловые двигатели, работающие по циклу Карно. В этом случае максимальный КПД составляет:

ηk = T1-T2 T1, где

T1 — это температура нагревателя,

T2 — температура холодильника.

Цикл Карно строится на четырех обратимых процессах, два из них основаны на постоянной температуре (изотермические), а два — на постоянной энтропии (адиабатные).

Суть изометрического расширения строится на том, что в начале работы рабочее тело имеет температуру нагревателя. Когда рабочее тело расширяется, то его температура не падает благодаря передаче от нагревателя. Исходя из вышесказанного можно сделать вывод, что расширение осуществляется изотермически, то есть при постоянной температуре. За счет этого объем рабочего тела, которое осуществляет механическую работу, можно увеличить. Мощность энергии при этом возрастает.

Адиабатическое расширение в свою очередь представляет рассоединение рабочего тела от нагревателя. При этом теплообмен с окружающей средой продолжает расширяться. Ключевым моментом является тот факт, что температура тела уменьшается до температуры холодильника. В подобных случаях тело осуществляет механическую работу, а энтропия остается неизменной.

Изометрическое сжатие — это когда рабочее тело приводится в контакт с холодильником и от этого, под действием внешней силы, отдавая холодильнику количество теплоты, начинает изотермически сжиматься. Над телом совершается работа, и его энтропия уменьшается.

Суть адиабатического сжатия заключается в том, что рабочее тело отсоединяется от холодильника и сжимается под действием внешней силы без теплообмена с окружающей средой. При этом его температура увеличивается до температуры нагревателя, над телом совершается работа, его энтропия остается постоянной.

Ниже визуально представлена вся суть цикла Карно:

По закону сохранения энергии и по причине энергетических потерь, которые невозможно устранить, КПД реальных систем в любом случае меньше, чем единица. Таким образом, отсутствует возможность получить полезной работы больше или столько, сколько затрачено энергии. Наглядным примером является расход топлива. Например, из 100 л. только 40 л. выполняют полезную работу, а 60 затрачивается впустую на преодоление различного рода препятствия.

Что касается закона сохранения энергии в пределах одного пространства энергия не может исчезнуть или появиться ниоткуда. В данном случае она из одной формы переходит в другую.

КПД котлов, которые функционируют на топливе органического происхождения, определяют в зависимости от низшей теплоты сгорания. При этом предполагается, что влага продуктов сгорания удаляется из котла в виде перегретого пара. В конденсационных котлах эта влага переходит в конденсат, а теплота конденсации полезно используется.

При расчете КПД по низшей теплоте сгорания показатель может составлять больше единицы. В данном случае целесообразно проводить расчеты по высшей теплоте сгорания с учетом теплоты конденсации пара. Но в этом случае характеристики рассматриваемого котла сложно сопоставить с параметрами других установок.

Преимуществом тепловых насосов, как нагревательной техники, является возможность получать больше теплоты, чем расходуется энергии на совершение ими работы. Холодильная машина способна отвести от охлаждаемого конца больше теплоты, чем затрачивается энергии на организацию процесса. В качестве показателя эффективности машин применяют холодильный коэффициент:

Q2А = Q2 Q1-Q2

где Q — тепло, отбираемое от холодного конца (в холодильных машинах холодопроизводительность);

A — работа или электрическая энергия, которую тратят в процессе.

В случае тепловых насосов применимо понятие коэффициента трансформации:

η = Q1А= Q1Q1-Q2, где

Q — тепло конденсации, которое передается теплоносителю;

A — затрачиваемая на этот процесс работа (или электроэнергия).

При рассмотрении идеальной машины:

η = Q1-Q2Q1 = T1-T2T1, где

T1 — температура нагревателя,

T2 — температура холодильника.

Таким образом, максимально высокой производительностью отличаются холодильные машины, функционирующие на обратном цикле Карно.

Данная величина не ограничена в значении. К этой характеристике достаточно сложно приблизиться на практике. Допустимо значение холодильного коэффициента больше единицы, что не противоречит первому началу термодинамики, так как, кроме учитываемой энергии A, в тепло Q идет и энергия, отбираемая от холодного источника.

Работа сил электростатического поля при перемещении заряда

При перемещении точечного электрического заряда qпр электростатического поля из одной точки в другую на расстояние dS элементарная работа, совершаемая силой F, будет равна:

Где α это угол между направлением движения и силой F.

В случае, когда работа совершается силами поля, то dA>0, а если внешними силами, то dA<0. Проинтегрировав последнее выражение, получим выражение работы против сил поля при перемещении точечного заряда qпр из точки a в точку b:

Где F = Eqпр – кулоновская сила, которая действует на «пробный» заряд qпр в каждой точке поля с напряженностью Е. В токам случае работа будет равна:

Предположим, что от пути перемещения или интегрирования точечного заряда будет зависеть результат интегрирования. Но если бы интеграл (формула 2) зависел только от пути, то можно было бы перемещать точечный заряд с точки а в точку b по пути где А меньше, а возвращать по пути где А больше, и в итоге «получить» энергию больше, чем было затрачено в первом случае. Однако «извлекать» энергию из поля можно только при условии перемещения зарядов, создающих само поле, то есть электрическое поле тоже будет изменяться. Но, создающие электрическое поле заряды в электростатике неподвижны, что делает невозможным извлечение из поля энергии при условии, что в электростатике закон сохранения энергии справедлив.

Теперь давайте докажем, что совершаемая при перемещении заряда работа в электростатическом поле зависит только от конечного и начального положений электрического заряда.

Пусть «пробный» заряд qпр перемещается в поле заряда q из точки а, которая удалена на расстояние r1 от q, в точку b, удаленную на расстояние r2 от q, по пути аа/b (рисунок ниже а)):

Так как поле точечного заряда радиально, то на участке аа/ работа не производится, поскольку перемещение осуществляется перпендикулярно вектору Е. Отсюда следует, что работа по переносу «пробного» заряда от точки а к точке b будет равна:

Теперь выберем более сложный путь движения точечного заряда (рисунок выше б)). Траекторией его движения будет то радиус, то дуга окружности. Каждый раз, когда путь будет пролегать по радиусу, интегрируется dr/r2. Интеграл берется в пределах от ra до ra/ по первому радиальному участку, по следующему от ra/ до ra// и так далее. Общий интеграл в пределах от r1 до r2 будет равна сумме интегралов, то есть ответ получится тот же, что и в первом случае. Отсюда следует, что и для любого пути, составленного из произвольного числа участков такого же вида, получится аналогичный результат. Расчет перемещения заряда в электростатическом поле для любых траекторий более сложен, но приводит к аналогичному результату, а именно:

Где интеграл берется от начальной точки a до конечной точки b по любому пути.

Похожие материалы:

• Эквипотенциальные поверхности. Потенциал…
• Связь между напряженностью и потенциалом…
• Закон сохранения заряда
• Единицы измерения заряда. Закон Кулона
• Уравнения Максвелла для электромагнитного поля, как…
• Машинное обучение: работа с датчиками

По какой формуле вычисляется

Расчет силы тока по мощности и напряжению в сети постоянного тока

Чтобы вычислить силу I (ток), значение U (напряжение) необходимо разделить на значение сопротивления.

Расчет силы тока по мощности и напряжению:

I = U ÷ R

Измеряется в амперах.

В этом случае электрическая P (активная мощность) может быть рассчитана как произведение электрической силы I на значение U.

Формула для расчета мощности по току и напряжению:

P = U × I

Все составляющие в этих двух формулах характерны для постоянного электрического тока и называются активными.

На основе этих двух формул вы также можете вывести две другие формулы, по которым вы можете распознать P:

P = I2 × R

P = U2 ÷ R

Однофазные нагрузки

В однофазных сетях переменного тока необходимо отдельно рассчитывать нагрузки P и Q, а затем складывать их с помощью векторного расчета.

S = P + Q

В скалярной форме это будет выглядеть так:

S = √P2 + Q2

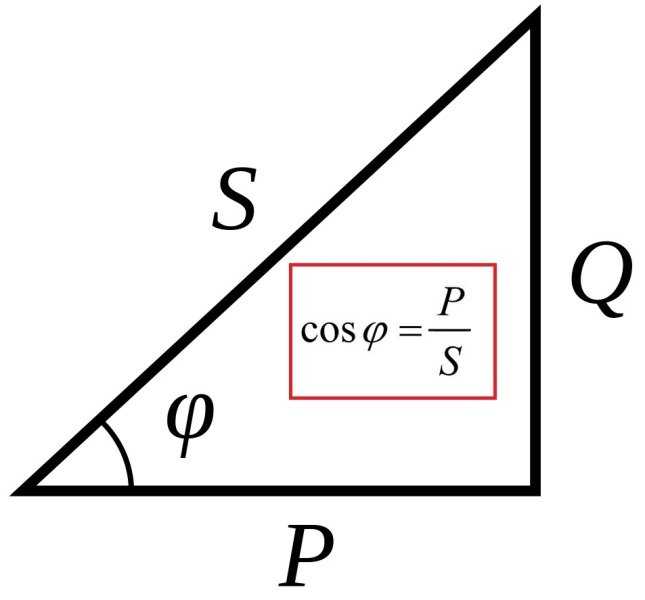

Следовательно, вычисление P, Q, S выглядит как прямоугольный треугольник. Две стороны этого треугольника представляют компоненты P и Q, а гипотенуза – их алгебраическая сумма.

S измеряется в вольт-амперах (VA), Q измеряется в реактивных вольт-амперах (VAR), P измеряется в ваттах (W).

Зная размер ветвей треугольников, можно рассчитать коэффициент мощности (cos φ). Как это сделать, показано на изображении треугольника.

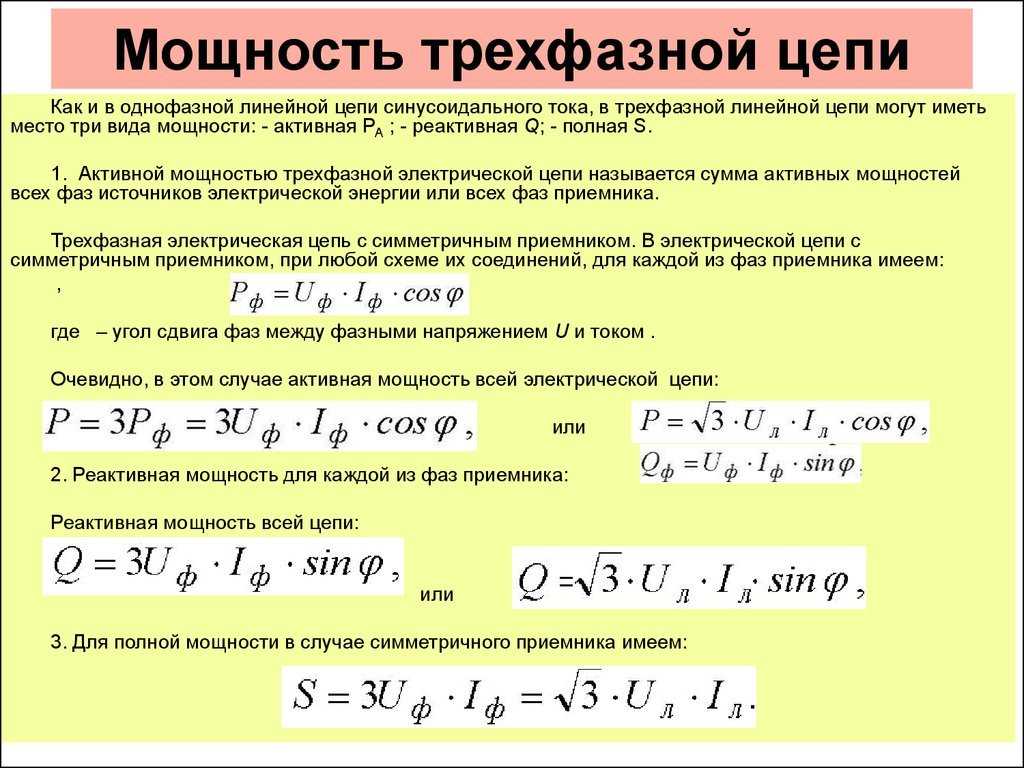

Расчет в трехфазной сети

I переменный (ток) отличается от постоянного по всем параметрам, особенно наличием нескольких фаз. Расчет P в трехфазной нагрузке необходим для правильного определения характеристик подключенной нагрузки. Трехфазные сети получили широкое распространение благодаря простоте использования и невысоким материальным затратам.

Трехфазные цепи можно соединять двумя способами: звездой и треугольником. На всех схемах фазы обозначены символами A, B, C. Нейтральный провод обозначен символом N.

При соединении звездой различают два типа U (напряжения): фазное и линейное. Фаза U определяется как U между фазой и нейтралью. Линейный U определяется как U между двумя фазами.

Эти два U связаны отношениями:

UL = UФ × √3

Линейный и фазный электрические токи при соединении звездой равны между собой: IL = IF

Модуль расчета S при соединении звездой:

S = SA + SB + SC = 3 × U × I

Активный P:

Р = 3 × Uф × Iph × cosφ

Отзывчивый Q:

Q = √3 × Uph × Iph × sinφ.

При соединении треугольником фазный и линейный U равны между собой: UL = UФ

Линейный I при соединении треугольником определяется по формуле:

IL = ЕСЛИ × √3

Формулы мощности электрического тока при соединении треугольником:

• S = 3 × Sph = √3 × Uph × Iph;
• P = √3 × Uph × Iph × cosφ;
• Q = √3 × Uph × Iph × sinφ.

Средняя P в активной нагрузке

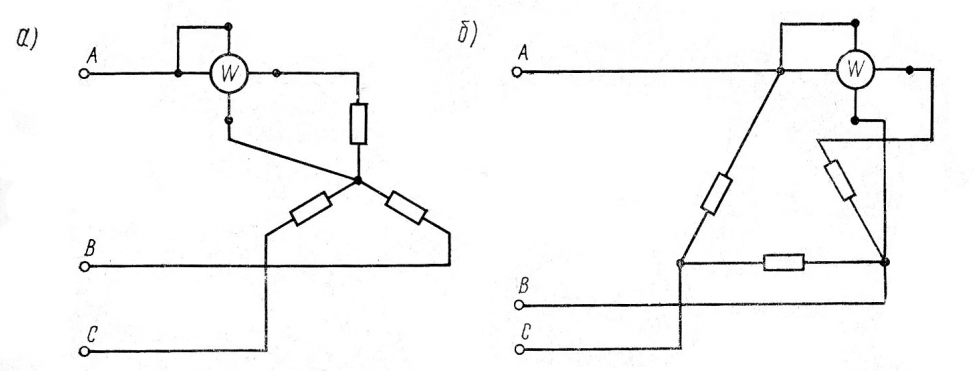

В электрических сетях P измеряют с помощью специального прибора – ваттметра. Схемы подключения зависят от того, как подключена нагрузка.

При симметричной нагрузке P измеряется в одной фазе, а результат умножается на три. В случае несбалансированной нагрузки для измерения потребуются три инструмента.

P-параметры сети или системы являются важными данными для электрического устройства. Данные о потреблении P активного типа передаются в течение определенного периода времени, то есть среднее потребление P передается в рассчитанный период времени.

Откуда вообще берется электрический ток?

Несмотря на кажущуюся простоту вопроса, немногие способны дать на него вразумительный ответ. Конечно, в наши дни, когда технологии развиваются с неимоверной скоростью, человек особо не задумывается о таких элементарных вещах, как принцип действия электрического тока. Откуда берется электричество? Наверняка многие ответят «Ну, из розетки, ясное дело» или же просто пожмут плечами

А между тем, очень важно понимать, как происходит работа тока. Это следует знать не только ученым, но и людям, никак не связанным с миром наук, для их же всеобщего разностороннего развития. А вот уметь грамотно использовать принцип работы тока под силу не каждому

А вот уметь грамотно использовать принцип работы тока под силу не каждому.

Итак, для начала следует понять, что электричество не возникает ниоткуда: его вырабатывают специальные генераторы, которые находятся на различных электростанциях. Благодаря работе вращения лопастей турбин паром, полученным в результате нагрева воды углями или нефтью, возникает энергия, которая впоследствии с помощью генератора превращается в электричество. Генератор устроен очень просто: в центре устройства находится огромный и очень сильный магнит, который заставляет электрические заряды двигаться по медным проводам.

Основные электрические величины

Рассмотрим основные электрические величины, которые мы изучаем сначала в школе, затем в средних и высших учебных заведениях. Все данные для удобства сведем в небольшую таблицу. После таблицы будут приведены определения отдельных величин, на случай возникновения каких-либо непониманий.

Величина	Единица измерения в СИ	Название электрической величины
q	Кл — кулон	заряд
R	Ом – ом	сопротивление
U	В – вольт	напряжение
I	А – ампер	Сила тока (электрический ток)
C	Ф – фарад	Емкость
L	Гн — генри	Индуктивность
sigma	См — сименс	Удельная электрическая проводимость
e0	8,85418781762039*10 -12 Ф/м	Электрическая постоянная
φ	В – вольт	Потенциал точки электрического поля
P	Вт – ватт	Мощность активная
Q	Вар – вольт-ампер-реактивный	Мощность реактивная
S	Ва – вольт-ампер	Мощность полная
f	Гц — герц	Частота

Существуют десятичные приставки, которые используются в названии величины и служат для упрощения описания. Самые распространенные из них: мега, мили, кило, нано, пико. В таблице приведены и остальные приставки, кроме названных.

Десятичный множитель	Произношение	Обозначение (русское/международное)
10 -30	куэкто	q
10 -27	ронто	r
10 -24	иокто	и/y
10 -21	зепто	з/z
10 -18	атто	a
10 -15	фемто	ф/f
10 -12	пико	п/p
10 -9	нано	н/n
10 -6	микро	мк/μ
10 -3	милли	м/m
10 -2	санти	c
10 -1	деци	д/d
10 1	дека	да/da
10 2	гекто	г/h
10 3	кило	к/k
10 6	мега	M
10 9	гига	Г/G
10 12	тера	T
10 15	пета	П/P
10 18	экза	Э/E
10 21	зета	З/Z
10 24	йотта	И/Y
10 27	ронна	R
10 30	куэкка	Q

Сила тока в 1А – это величина, равная отношению заряда в 1 Кл, прошедшего за 1с времени через поверхность (проводник), к времени прохождения заряда через поверхность. Для протекания тока необходимо, чтобы цепь была замкнутой.

Сила тока измеряется в амперах. 1А=1Кл/1c

В практике встречаются

Электрическое напряжение – разность потенциалов между двумя точками электрического поля. Величина электрического потенциала измеряется в вольтах, следовательно, и напряжение измеряется в вольтах (В).

1Вольт – напряжение, которое необходимо для выделения в проводнике энергии в 1Ватт при протекании по нему тока силой в 1Ампер.

В практике встречаются

Электрическое сопротивление – характеристика проводника препятствовать протеканию по нему электрического тока. Определяется как отношение напряжения на концах проводника к силе тока в нем. Измеряется в омах (Ом). В некоторых пределах величина постоянная.

1Ом – сопротивление проводника при протекании по нему постоянного тока силой 1А и возникающем при этом на концах напряжении в 1В.

Из школьного курса физики все мы помним формулу для однородного проводника постоянного сечения:

R=ρlS – сопротивление такого проводника зависит от сечения S и длины l

где ρ – удельное сопротивление материала проводника, табличная величина.

Между тремя вышеописанными величинами существует закон Ома для цепи постоянного тока.

Ток в цепи прямо пропорционален величине напряжения в цепи и обратно пропорционален величине сопротивления цепи – закон Ома.

Электрической емкостью называется способность проводника накапливать электрический заряд.

Емкость измеряется в фарадах (1Ф).

1Ф – это емкость конденсатора между обкладками которого возникает напряжение 1В при заряде в 1Кл.

В практике встречаются

Индуктивность – это величина, характеризующая способность контура, по которому протекает электрический ток, создавать и накапливать магнитное поле.

Индуктивность измеряется в генри.

1Гн – величина, равная ЭДС самоиндукции, возникающей при изменении величины тока в контуре на 1А в течение 1секунды.

В практике встречаются

Электрическая проводимость – величина, показывающая способность тела проводить электрический ток. Обратная величина сопротивлению.

Электропроводность измеряется в сименсах.

Источник

По какой формуле вычисляется

Формула механической мощности — средняя и мгновенная мощность

В следующих пунктах рассмотрены подробно типичные ситуации (подключаемые устройства):

• источник постоянного напряжения (светодиоды);
• ~220V, одна фаза (кухонная вытяжка);
• ~380V, три фазы (станок).

Расчет силы тока по мощности и напряжению в сети постоянного тока

С помощью изученных принципов можно выяснить, как посчитать мощность (пример):

• к источнику 5 V последовательно подключают несколько светодиодов;
• измеряют ток в цепи с помощью мультиметра (0,85 А);
• для определения количества ватт формула «P = I * U» поможет узнать результат: 5 * 0,85 = 4,25 Вт.

Как узнать мощность однофазной нагрузки

Без поправочных коэффициентов можно применить аналогичный алгоритм при подключении лампочки накаливания. Однако в рассматриваемом примере (вытяжка) вычисляют мощность переменного тока по формуле с учетом индуктивных параметров электродвигателя. В этом случае применяют специальный корректирующий множитель – cosϕ.

Треугольник мощностей

Как определить мощность, показывает следующий алгоритм действий:

• берут из сопроводительной документации значение cosϕ (например, 0,75);
• эти же данные производители указывают на типовых шильдиках;
• измеряют ток (1,25 А);
• напряжение известно – 220 B;
• чтобы определить мощность тока, формула дополняется соответствующим множителем:

Pакт = 1,25 * 220 *0,75 = 206,25 Вт.

Как найти мощность тока в трехфазной сети

В этих сетях электричество поступает к потребителям по разным цепям. Вместо «фазного» в данном случае применяют понятие «линейного» напряжения, которое измеряется между отдельными проводниками (Uлин=380В). Чтобы рассчитать мощность корректно, применяют дополнительный множитель (√3 = 1,7321).

Средняя P в активной нагрузке

Зная мощность переменного тока (350 Вт), после простого преобразования базовой формулы можно вычислить:

I = P/ (U * √3 * cosϕ) = 350 / (380 * 1,7321 * 0,75) = 350/ 493,6485 = 0,7 А.

Параметры электрических приборов

Каждую современную квартиру нужно оснащать электрическими приборами. Для их подключения к сети необходимо составить принципиальную схему, где согласованно друг с другом распределятся нагрузки, подключенные к отдельным линиям. Нужно встраивать автоматический выключатель на основании ПУЭ для недопущения аварийных случаев.

Вначале уточняются параметры электропроводки. Затем проверяются по схеме группы для подключения к сети бытовых электроприборов.

Стандартные характеристики электрической мощности потребления (Вт):

• стационарный компьютер – 170-1 250;
• жидкокристаллический телевизор – 120 – 265;
• ноутбук – 40-280;
• кондиционер – 1 200 – 2 500;
• утюг – 450-1850.

Для защиты сети необходим автомат, его выбираем с учетом всех существенных факторов.

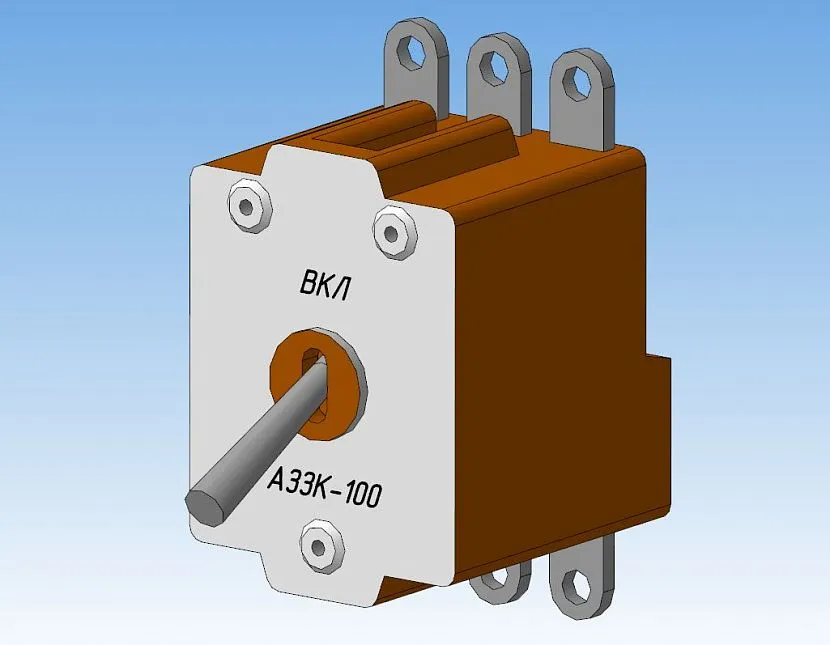

Автоматический выключатель для защиты электрической сетиИсточник vmasshtabe.ru

Важно уделить внимание нагрузкам, имеющим повышенные параметры реактивной энергии.
