Коробка уравнивания потенциалов (куп): монтаж и особенности эксплуатации

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

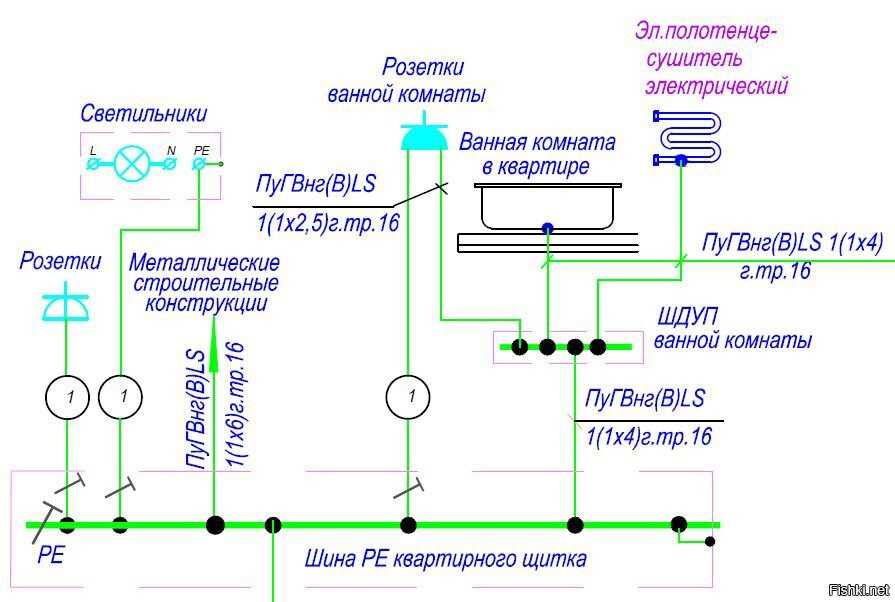

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Требования

При монтаже КУПа необходимо придерживаться некоторых требований и правил:

1. Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
2. Устанавливается коробка в том месте, где проходят сантехнические стояки.
3. Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
4. Доступ к КУП должен быть свободным.
5. Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
6. ДСУП запрещается подключать шлейфом.
7. ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.

Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять — значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять — это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).

Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.

• Расположение светильников на натяжном потолке: как разместить точечные лампочки в зале или спальне, схема расположения и расстояние между спотами



• Освещение в квартире: как правильно распределить основной и дополнительный свет в квартире, варианты выбора светильников и ламп, современные идеи дизайна



• Ультрафиолетовая лампа для черепах, сухопутных и водных рептилий в террариум: как выбрать, какие нужны светильники и чем заменить

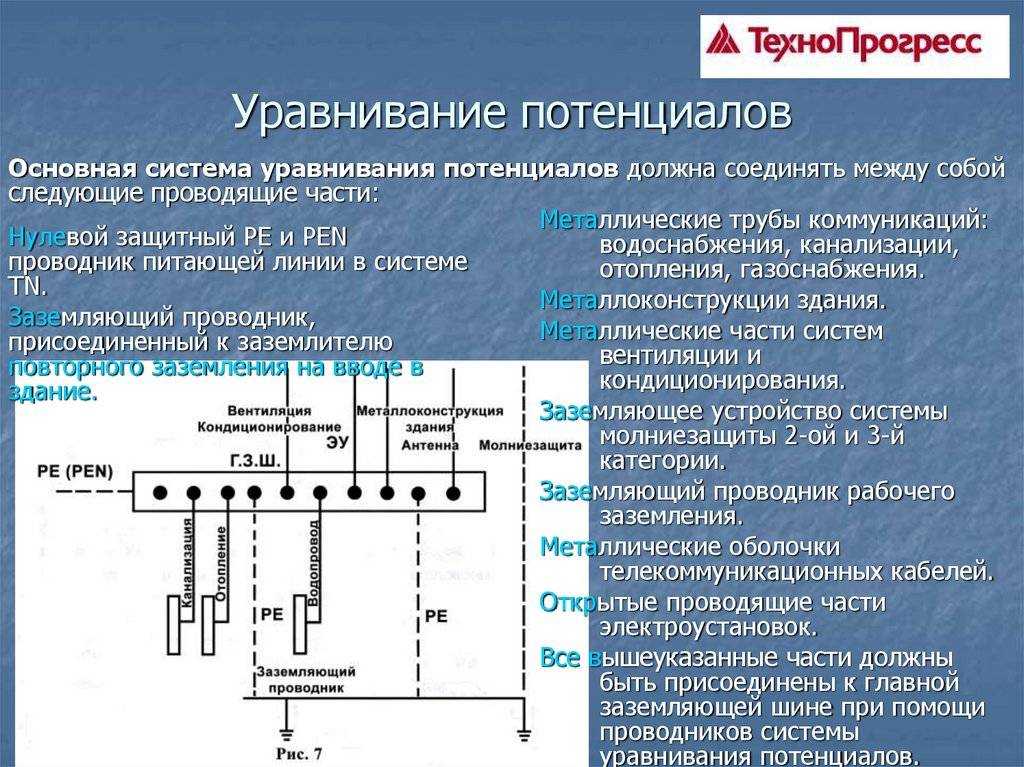

Основная СУП

Она закладывается, непосредственно, при строительстве здания либо в процессе его реконструкции или капитального ремонта.

Основные составляющие СУП:

• Заземляющий контур.
• Провода РЕ.
• Главная заземляющая шина.

Не будем вдаваться в подробности организации основной СУП, поскольку это тема отдельной статьи, но приведем три догмата ее построения:

1. Объединять провода, используемые СУП с рабочим нолем (N), категорически запрещается.
2. Заземление должно проводиться по радиальной схеме, то есть к каждому элементу подводиться отдельный проводник.
3. В системе нельзя устанавливать никакие коммутационные устройства, поскольку одно из основных требований гласит, что входящие в нее проводники должны быть беспрерывны.

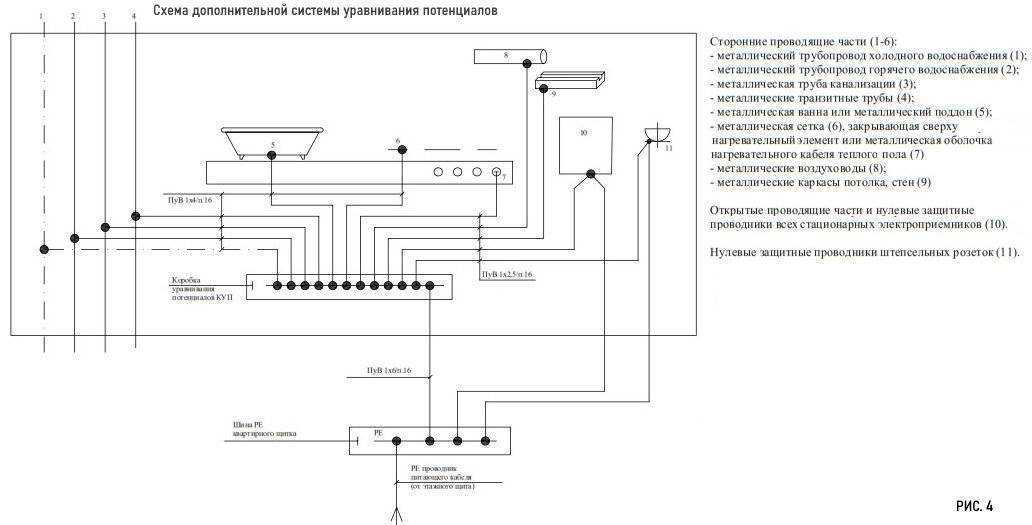

Необходимость дополнительной СУП и ее основные элементы

Казалось бы, зачем устанавливать дополнительную систему, если есть основная, на это есть несколько весомых причин, приведем две из них:

1. Обеспечение безопасности во влажных помещениях, где установлено электрооборудование (например, ванная комната и кухня).
2. Нет гарантии, что сосед снизу в процессе ремонта не заменил в стояке или контуре отопления металлические трубы на пластиковые, нарушив тем самым основную СУП.

Как видите, этих двух причин вполне достаточно для возникновения потенциальной угрозы жизни.

Коробка уравнивания потенциалов (КУП), снабженная специальной клеммной колодкой (ШДУП) для дополнительного подключения элементов с токопроводящими свойствами. Желательно выбрать изделие известных брендов, например, DKC, Hegel или отечественные модели КУП2604, КУП2603, КУП1101 и т.д. Размер коробки подбирается в зависимости от количества подключаемых элементов. В большинстве случаев будет достаточно типовых 100х100х50 мм, например, как КУП в исполнении для открытой установки, продемонстрированная на рисунке 4.

В принципе, можно использовать и коробки неизвестных брендов из Поднебесной, только прежде, чем производить установку, убедитесь, что для их изготовления использовался негорючий материал. Помимо этого проверьте качество исполнения внутренней клеммной колодки. Было немало случаев, когда крепление не обеспечивало надежного контакта.

Рис 4. Внешний вид коробки для уравнивания потенциалов

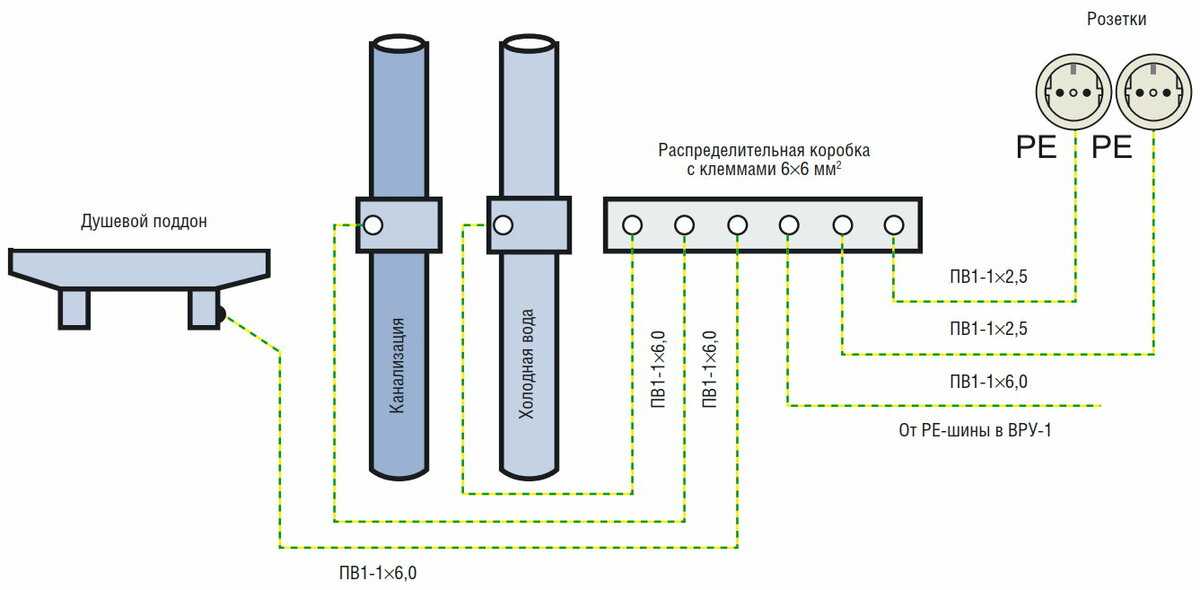

Провода, используемые ДСУП. Их количество должно соответствовать числу подключаемых элементов. За основу берется медный провод, у которого сечение в пределах 2,5-6 мм. Сразу заметим, что алюминиевые жилы не подходят для этой задачи, поскольку образующаяся на нем оксидная пленка может нарушить контакт, сведя на нет функциональное назначение системы.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Особенности люменов и люксов

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Уравнивание и выравнивание электрических потенциалов. Изолирующие площадки

Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции. Выравнивание потенциалов — это снижение разности потенциалов между заземленными (зануленными) открытыми металлическими частями или заземлителем и поверхностью земли, пола путем укладки вблизи поверхности земли, пола неизолированных проводников, соединенных с заземленными (зануленными) частями. Это уменьшает напряжение прикосновения при повреждении изоляции. Можно рассматривать выравнивание потенциалов как частный случай уравнивания, если считать проводящий пол сторонней проводящей частью в электроустановке наряду с металлоконструкциями, трубопроводами. В каждом здании должны быть соединены с системой уравнивания потенциалов следующие проводники: магистральный нулевой защитный проводник, магистральный заземляющий проводник или основной заземляющий зажим, стальные трубы коммуникаций в здании или между зданиями и металлические части строительных конструкций, система центрального отопления, система вентиляции и кондиционирования. Эти проводящие части должны быть также соединены между собой на вводе в здание. Изолирующие от земли площадки используют, например, при ремонте воздушных линий под напряжением с телескопической вышки. Изоляцию площадки от земли рассчитывают так, чтобы ток через человека, работающего на ней, был безопасен. Если пол такой площадки металлический, но изолирован от земли, его можно соединить с проводом ВЛ для уравнивания потенциалов между ними. Тогда можно допустить большой ток утечки через изоляцию площадки, потому что ток через человека, стоящего на площадке и прикасающегося к проводу, не пойдет.

В жилых домах нужно делать металлическое соединение водопроводных труб с корпусом ванны, так как иначе человек, находясь в ванне и касаясь водопроводного крана, может попасть под напряжение, если на водопроводных или отходящих от ванны канализационных трубах появился электрический потенциал. Это может случиться при недопустимом использовании канализационных или водопроводных труб внутри дома в качестве естественного заземлителя или нулевого проводника. Выравнивание потенциалов применяют также и в коровниках между частями, которых касаются коровы (автопоилки), и неизолированными стальными проводниками, уложенными в пол. При пробое изоляции между обмотками трансформатора на подстанции напряжением 6. 10/0,38 кВ или при падении на провода ВЛ напряжением 380/220 В проводов линии более высокого напряжения оно появляется на нулевом проводе и на зануленных частях. В сети напряжением до 1000 В с изолированной нейтралью на случай перехода на провода этой сети более высокого напряжения включают между заземленным корпусом трансформатора и любым из выводов обмотки пониженного напряжения пробивной предохранитель. Внутри фарфоровой пробки этого предохранителя между резьбой и пяткой среди двух металлических дисков зажата тонкая слюдяная пластинка с отверстиями. При появлении напряжения выше нормального происходит пробой воздуха в отверстиях пластинки и сеть оказывается заземленной. Опасный потенциал на нулевом проводе может появиться и в результате пробоя изоляции высоковольтного оборудования трансформаторной подстанции, например разъединителя на раму, заземленную через то же заземляющее устройство, что и нулевая точка вторичной обмотки, от которой отходит нулевой провод, и при срабатывании грозоразрядников. Для защиты от поражения людей из-за заноса высоких потенциалов по нулевому проводу в коровник, в мастерскую наиболее эффективная мера — выравнивание потенциалов.

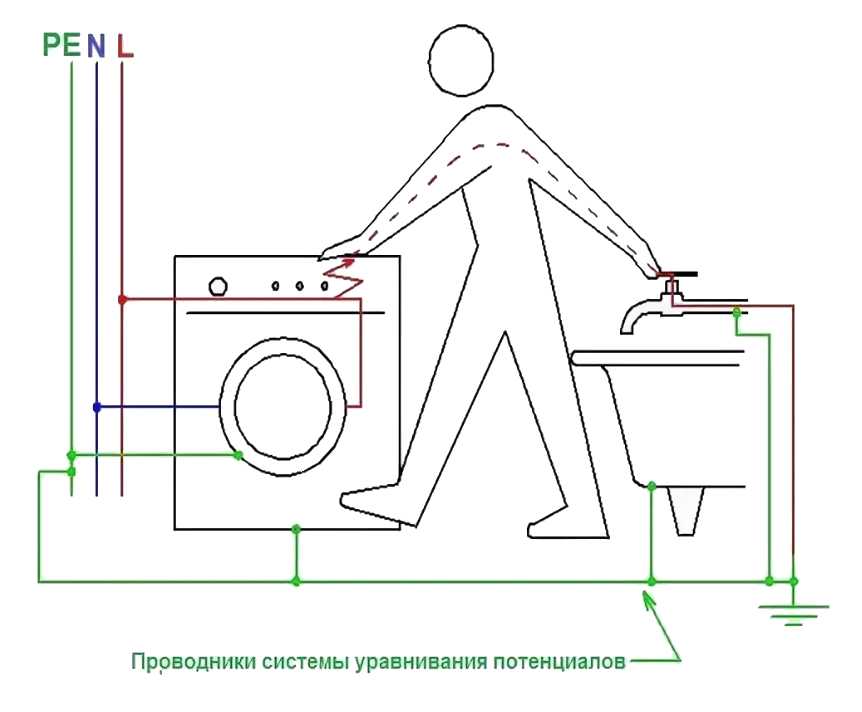

Как это работает

Предположим, что в вашей квартире все розетки и электроприборы заземлены. В теории вы чувствуете себя в безопасности. Ваш сосед снизу, проводя ремонт, заменил канализационную трубу с чугунной на пластиковую. Теперь между вашей чугунной ванной и физической землей отсутствует надежная электрическая связь. У соседа пробило изоляцию в люстре, и через влажный пол вашей ванной комнаты, потенциал порядка 100 вольт появился в ванной с водой.

Поскольку в канализационном стоке пластиковая вставка, замыкания на землю не произошло, и защитный автомат не сработал. Весь потенциал накопился в вашей ванной. Вы, находясь в воде, прикасаетесь к смесителю. Через стальные трубы водопровода, он имеет надежную электрическую связь с грунтом. Вы получаете гарантированное поражение электротоком.

Почему так произошло?

Любой проводник содержит в себе электроны. Пока нет разницы в потенциалах на концах проводника, электроны стоят на месте, и электроток не протекает. В описанной ситуации, труба водопровода имеет нулевой потенциал по всей длине. Ванна с водой, по причине распространения напряжения от неисправной проводки этажом ниже, через отрезок чугунной трубы, имеет потенциал 100 вольт. Эти предметы между собой не соприкасаются, поэтому электрического тока нет.

После касания одновременно ванной под напряжением и фактически заземленного смесителя, по вашему телу протекает электрический ток. Человек на 80% состоит из воды, поэтому он вполне себе неплохой проводник. Электроны просто устремляются от точки с меньшим потенциалом, к точке с большим потенциалом

Поэтому уравниванию потенциалов в ванной комнате следует уделить особое внимание

Справедливости ради, если бы вы просто оказались с ванной под напряжением (ничего не касаясь), и так же из нее удалились, никакого поражения электротоком не было. Вы никогда не задавались вопросом, почему птицы, сидящие на проводе ЛЭП с напряжением свыше 1000 вольт, не погибают от удара током? Потому, что у них такой же потенциал, как у провода: 1000 вольт. Они не касаются других проводов, разницы потенциалов нет, соответственно, нет и электротока через их тушки.

Еще один пример. Вставьте в отключенную розетку кусок провода (в фазу), и свободно подвесьте его, чтобы он не касался стены и пола. Подайте напряжение — ничего не произойдет. Тем не менее по всей длине провода есть потенциал 220 вольт. Стоит соединить провод с любым предметом, у которого потенциал относительно «земли» ниже, через соединитель (например, человека), потечет ток.

Отсюда вывод: любые предметы, которые в обычных условиях не находятся под напряжением (за исключением аварийных ситуаций), всегда должны иметь равный потенциал. В случае с жилыми помещениями — равный нулю. Для этого, все металлические элементы жилого дома, включая арматуры в стенах, соединяются с контуром заземления еще на этапе строительства.

Это называется: основная система уравнивания потенциалов (ОУП). Вблизи каждого здания расположена главная заземляющая шина (ГЗШ), надежно (обычно с помощью сварки) соединенная с заземлителем (контуром). Она периодически проверяется специальными службами (со временем может рассыпаться от коррозии), и монтируется еще на этапе закладки фундамента.

Можете быть уверены, что все металлические предметы вашей многоэтажки имеют электрический контакт с ГЗШ. Сразу после ввода в эксплуатацию, контур уравнивания потенциалов работает безупречно. Это требование Правил устройства электроустановок соблюдается всегда. Пока не начинаются ремонты в квартирах.

Что такое потенциал и для чего его нужно выравнивать

Для того чтобы разобраться с системой уравнивания потенциалов давайте коротко вспомним, что такое электрический потенциал, а как следствие что такое электрический ток. Для примера возьмем любой электрический проводник. Например, электрический провод.

В «спокойном» состоянии любой проводник имеет равномерное распределение электронов, как положительных, так и отрицательных, по всей своей внутренней структуре.

Если подсоединить проводник к устройству, которое создает на одном своем полюсе недостаток электронов, а на другом полюсе их избыток, все электроны нашего проводника начнут направленное движение, чтобы выровнять этот недостаток и избыток. То есть прийти опять в «спокойный» режим. Такое направленное движение электронов и есть электрический ток, а создаваемый на полюсе проводника избыток или недостаток электронов называется отрицательным и положительным электрическим потенциалом

Разница электрических потенциалов на полюсах приводит к возникновению электрического тока. Если разница потенциалов не меняется и электроны двигаются в одном направлении, то ток называется постоянным. Если положительный и отрицательный потенциал часто меняются местами, то ток называется переменным. В наших электрических сетях потенциалы меняются с частотой 50 раз в секунду. Что и создает в наших электрических цепях переменный электрический ток с частотой 50 Герц.

Немного вспомнив об электрическом токе, вернемся к системе уравнивания потенциалов

При рабочем режиме электрический ток «бегает» по проводнику находящемуся в изоляции от одного электрического потенциала к другому меняя направлении 50 раз в секунду. Все металлические изделия, которыми напичкано наше жилье, да и любое другое помещение и по которым не должен протекать ток имеют в идеале нулевой электрический потенциал.

Таких потенциальных проводников в помещениях и зданиях много. В стены вмурована железная арматура, в систему водоснабжения обязательно входят металлические водопроводные трубы. Системы вентиляции, кондиционирования, молнезащиты, отопления также включают металлические конструкции. Да и сама бытовая техника, работающая от электричества, имеет металлические элементы конструкции.Но это в идеале.

Предположим, что где-то в соседней квартире в результате аварии токоведущий провод коснулся батареи отопления. Ток «растекся» по всей системе отопления и изменил электрический потенциал на вашей батареи.

Что может произойти дальше?

1.Вы находитесь на полу или в обуви, которые не проводит электрический ток. Ничего не будет. Вас ток не ударит.

2.Вы находитесь на заземленном полу. Удар тока неизбежен. Для защиты от такого поражения служит устройство защитного отключения (УЗО).

3.Вы находитесь на непроводящем полу и при этом касаетесь одновременно батареи под напряжением и рядом проходящей трубы. Труба и батарея находятся с разными электрическими потенциалами, и ток благополучно потечет через вас. Удар тока неизбежен.

Вот для защиты от последнего поражения электрическим током защищает система уравнивания потенциалов.

Если соединить все металлические конструкции и изделия в помещении, которые не должны быть под напряжением, то в случае аварии все они будут находиться под одинаковым потенциалом. И даже если на всех трубах в квартире будет 220 вольт, вас током не ударит. Правда, при одном условии: вы должны стоять на изолированной поверхности.

Для визуального примера вспомните птичек сидящих на высоковольтных неизолированных линиях электропередач.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Назначение коробки уравнивания потенциалов

Любое электрооборудование, имеющееся в жилом доме, офисе или здании, при эксплуатации нуждается в уравнивании потенциалов. Этого требуют правила техники безопасности. КУП снижает разность потенциалов. Это касается заземленных металлических частей электрооборудования с поверхностью земли или пола.

Процесс происходит путем соединения заземления с проводниками, уложенными на поверхность. Такая схема снижает напряжение прикосновения в случае замыканий, повреждения изоляции, повышения напряжения и является вариантом уравнивания потенциалов.

Важно! КУП дополняет СУП и обеспечивает безопасность от ударов током в душевых кабинах, а также других объектах с повышенной электрической опасностью. Случаи возникновения разности потенциалов:. Случаи возникновения разности потенциалов:

Случаи возникновения разности потенциалов:

• при нарастающем статическом электричестве;
• при изъянах металлических изделий;
• во время высокого атмосферного напряжения, к примеру, при грозе;
• действие блуждающих токов также может привести к разности потенциалов.

Вам это будет интересно Соединение меди и алюминия

Предназначение КУП

Замыкание на корпусах электроприборов и утечка тока из проводов представляют особую опасность. Зачастую это происходит в ванной комнате, когда человек, дотронувшись до прибора мокрыми руками, получает удар током. Этому способствует поврежденная изоляция, которая проходит вблизи водопроводных труб. В результате этого может возникнуть разность потенциалов.

Уравнивание потенциалов обезопасит от удара электрическим током. Все металлические части бытовой техники, корпусов электрооборудования, водопроводных труб и отопительную систему соединяют в единую цепь при помощи специальных проводников. Это уравнивает электрический потенциал и защищает от удара током при прикосновении.

Примеры использования системы

Обратите внимание! Эффективное заземление — обязательное условие уравнивания потенциалов. Таким образом все металлические предметы и корпуса техники объединяются в один проводник и подключаются к общей шине в землю с распределительным щитком

Как правильно устанавливать

Установка представленной системы выполняется относительно быстро и легко, поскольку в ней используется исключительно заземляющий провод

При подсоединении разных проводников, нужно уделить пристальное внимание безошибочности и качественности выполнения контактных соединений

Точки установки

Для выполнения подключения понадобится:

• Коробка ШДУП У4 ;
• провода;
• крепежи и сборочные материалы.

Абсолютно любые работы с силовыми линиями начинают с оформления точного проекта, в соответствии с ним станут монтироваться и подсоединяться провода, размещаясь коробке. Данная схема составляется с учетом места расположения стальных конструкций. Необходимо заметить, что эти мероприятия нужно выполнять до завершения ремонтных работ, особенно отделочных, таким образом, пользователь сумеет закрыть заземляющие провода.

Крепежи защиты

В первую очередь протягивается заземляющий провод от основной заземляющей шины, к точке монтажа КУП. Затем, с использованием нужного инструментария, выполняется установка коробки из пластмассового корпуса совместно с крышкой. В середине корпуса размещается шина из меди, для подсоединения проводов от стальных конструкций. Запрещено выполнять присоединение заземлений исходящих от силового оборудования, таких как розетки/выключатели.

Дополнительная информация! После завершения установки коробки и основного кабель, выполняется подсоединение токоведущих проводов к стальным элементам инженерных внутриквартирных сетей. Для этой цели, применяют разные крепежи в форме хомутов и болтовых соединений. Предварительно перед подсоединением, плоскость зачищают до блеска. После чего, получается высококачественный контакт, обеспечивающий наилучшее функционирование системы.

Таким образом, данная шина выполняет защитную схему в квартирах от ударов электротоком, из-за разницы потенциалов во внутридомовых инженерных сетях. В соответствии с характеристиками, в корпусе одновременно подключаются розеточных группы зданий и металлических конструкций инженерных сетей.

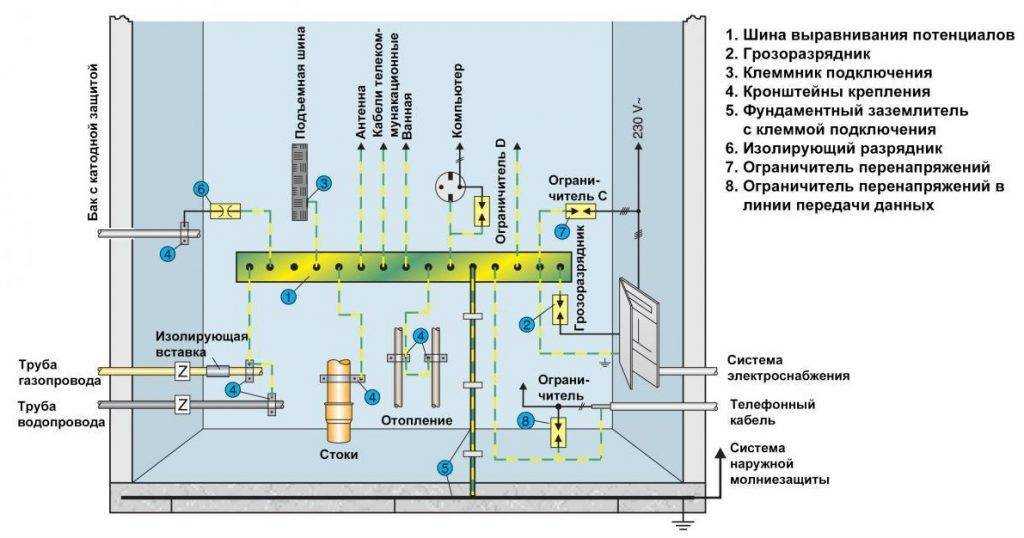

Молниезащитная конструкция

Удары молнии провоцируют то, что сила тока резко увеличивается и начинает быстро нарастать. Возникающая в таком случае разность потенциалов в несколько раз превосходит разницу, которая образуется при утечке электроэнергии из сети. Во избежание негативных последствий эту разницу необходимо нивелировать.

Добиться этого можно, если объединить электрические устройства, детали из металла, заземление и защищающее оборудование. Проводники подключить к уравнивающей шине, которая соединяется с заземляющей конструкцией.

Молниезащитная уравнивающая система устанавливается на входе в помещение и в местах, где безопасное расстояние не может быть обеспечено (на поверхности земли, на нулевом этаже).

В зданиях, имеющих бетонный либо металлический каркас, или в местах, оборудованных молниезащитой, выравнивание осуществляется на уровне земли. В строениях большой высоты потенциалы уравниваются через каждые 20 метров.

При установке токопроводящих элементов их требуется располагать на безопасном удалении от системы выравнивания. Иначе возникнут опасные связи между КУП, молниеприёмником и молниеотводом.
