Монтаж щитка для квартиры: схема, сборка, установка и подключение электрощитка

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке — от нее зависит ваша жизнь, безопасность и комфорт.

1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее — периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

По материалу корпуса электрические щиты подразделяются на:

• Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
• Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

• Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
• Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

• У каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
• В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
• Организация и фиксация входящих кабелей.
• В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
• Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
• В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
• И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Как правильно собрать силовой электрощит

Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:

1. Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
   • удалить заглушки, расположенные на стенах ящика;
   • привинтить DIN-рейки;
   • смонтировать на стенках шины заземления и нейтрали;
   • снять дверцу;
   • подсоединить монтажные кронштейны.

После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.

Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.

После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.

Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.

Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.

На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы, в конце устанавливают самостоятельные автоматы и иные модульные устройства.

Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.

Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.

С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.

Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.

Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.

Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.

Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.

Видео-инструкция, как правильно собрать электрощиток своими руками:

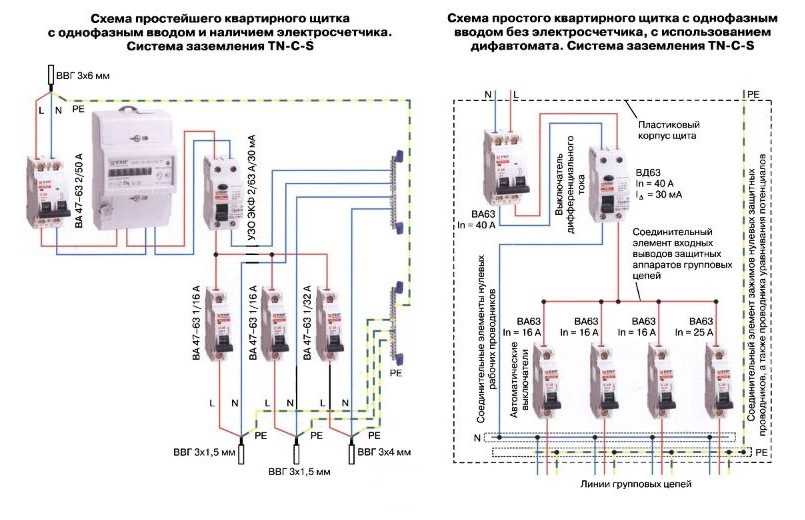

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

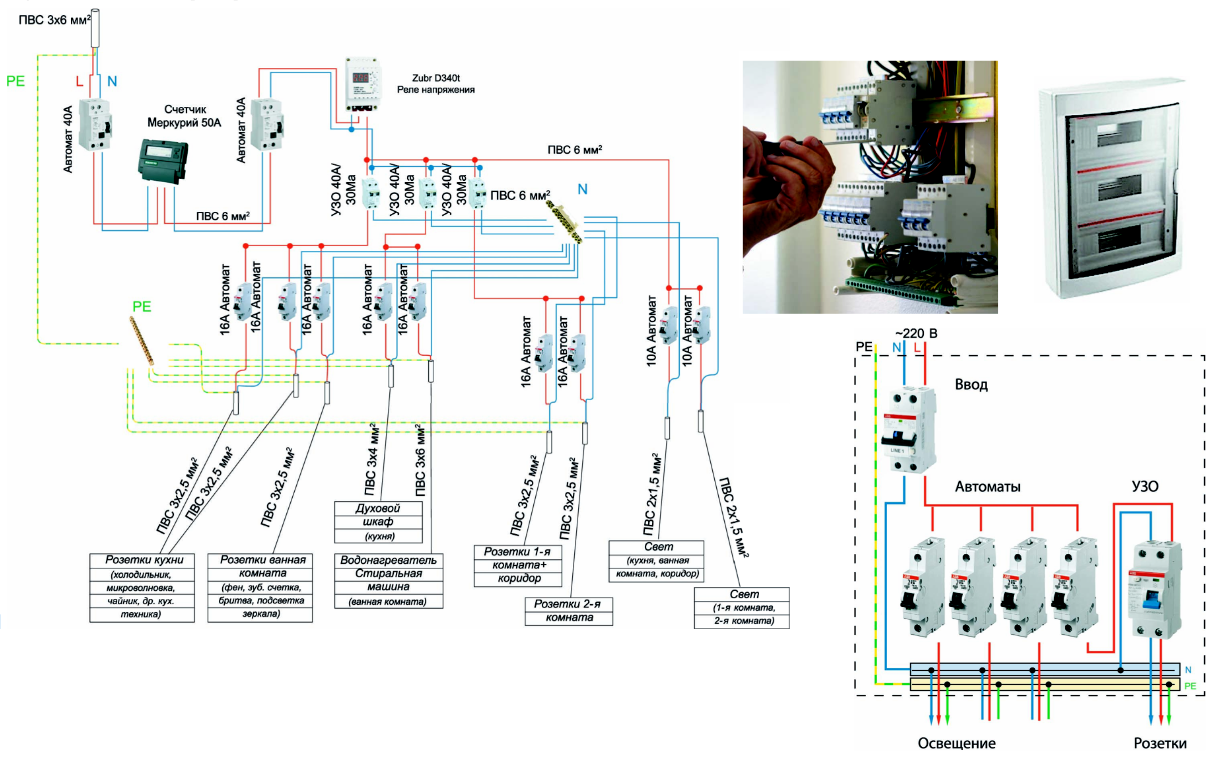

Схема №2

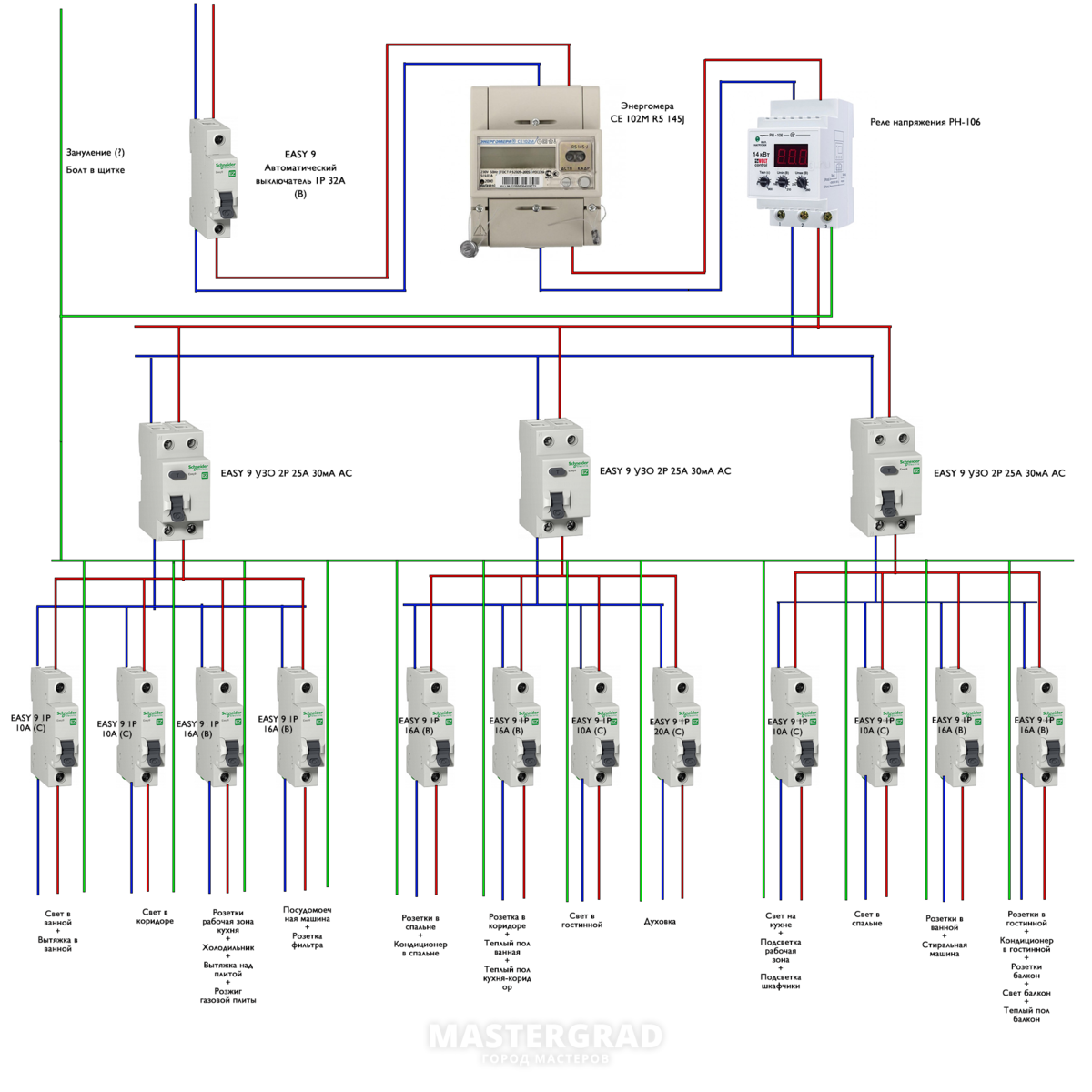

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

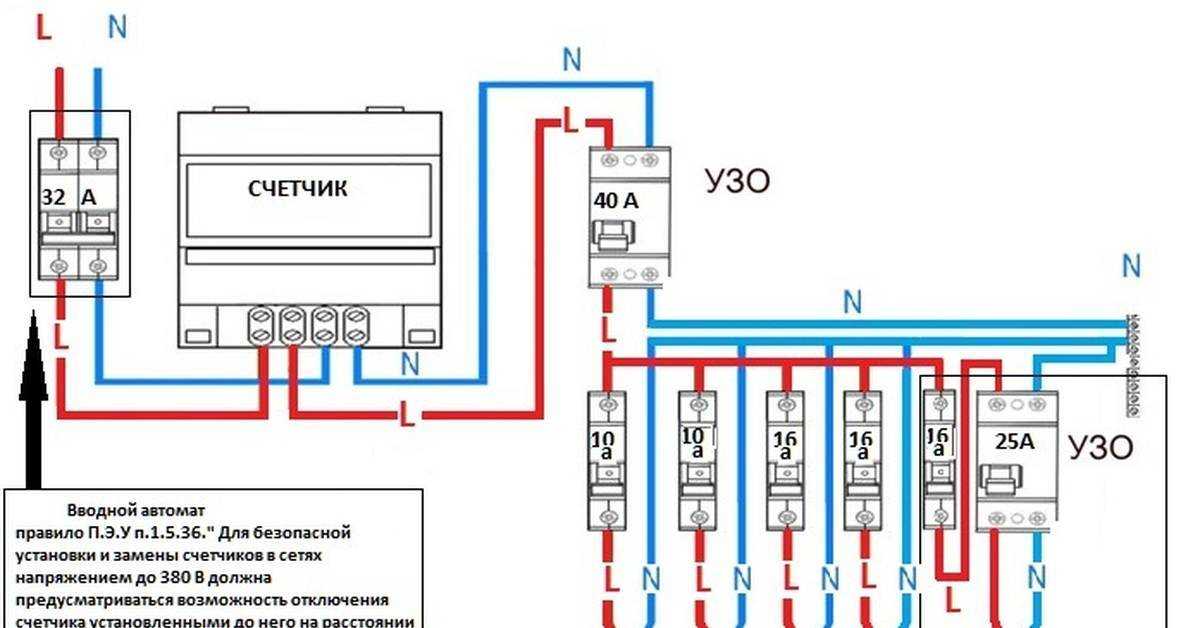

Схема №3

Плюсы данных схем:

• недорогая
• оптимальный вариант для маленьких квартир
• проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

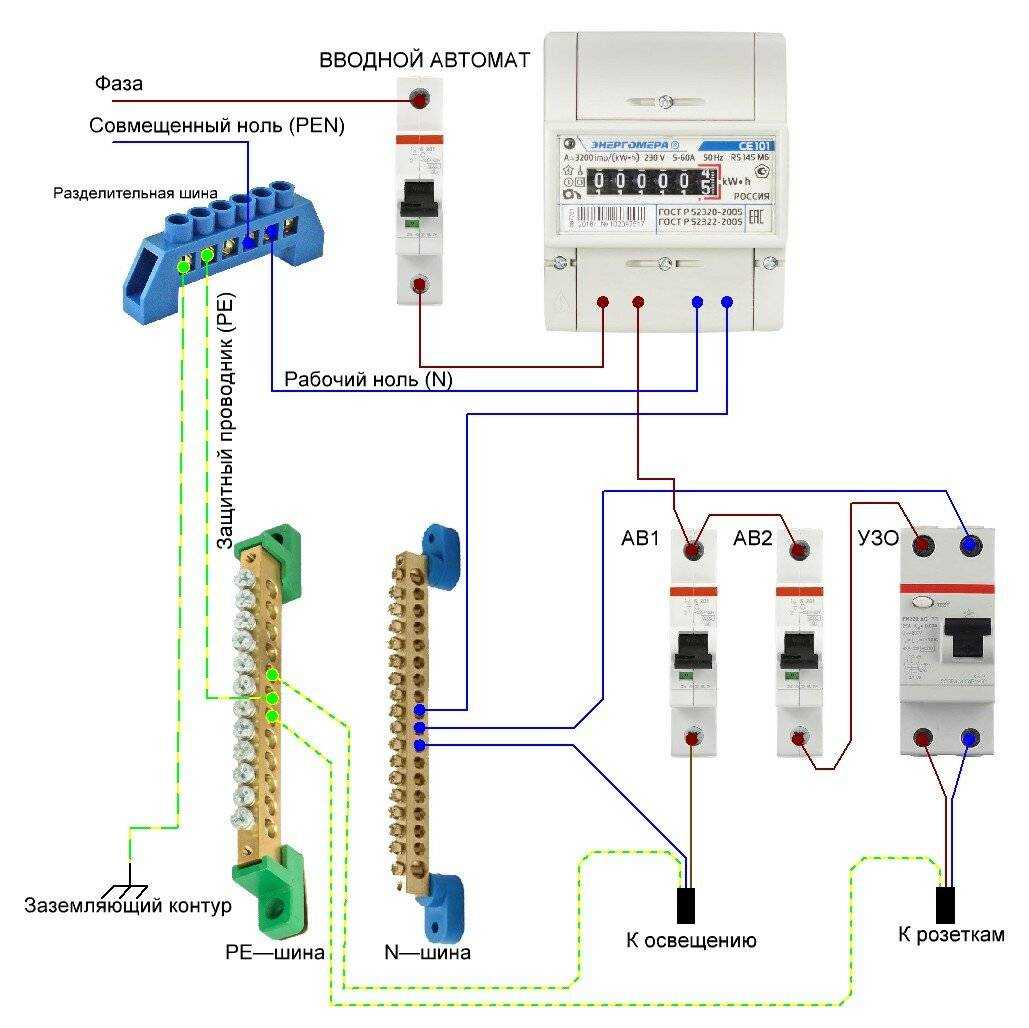

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

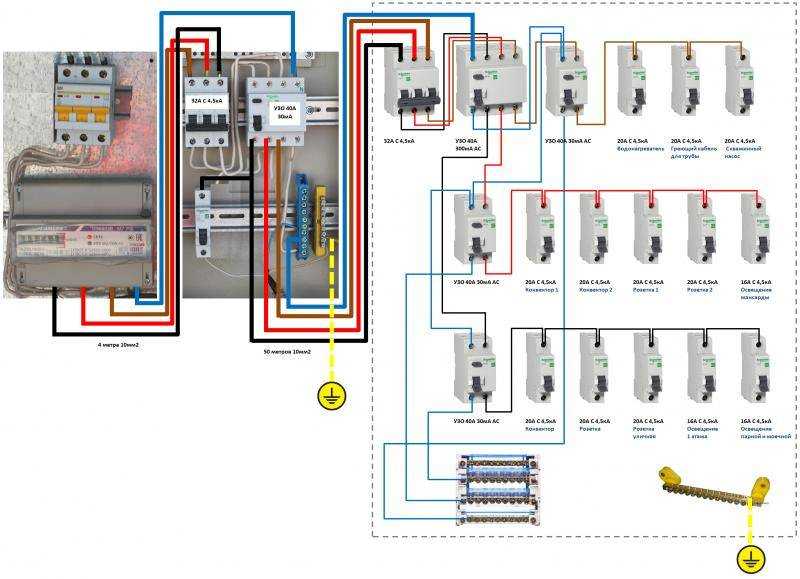

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

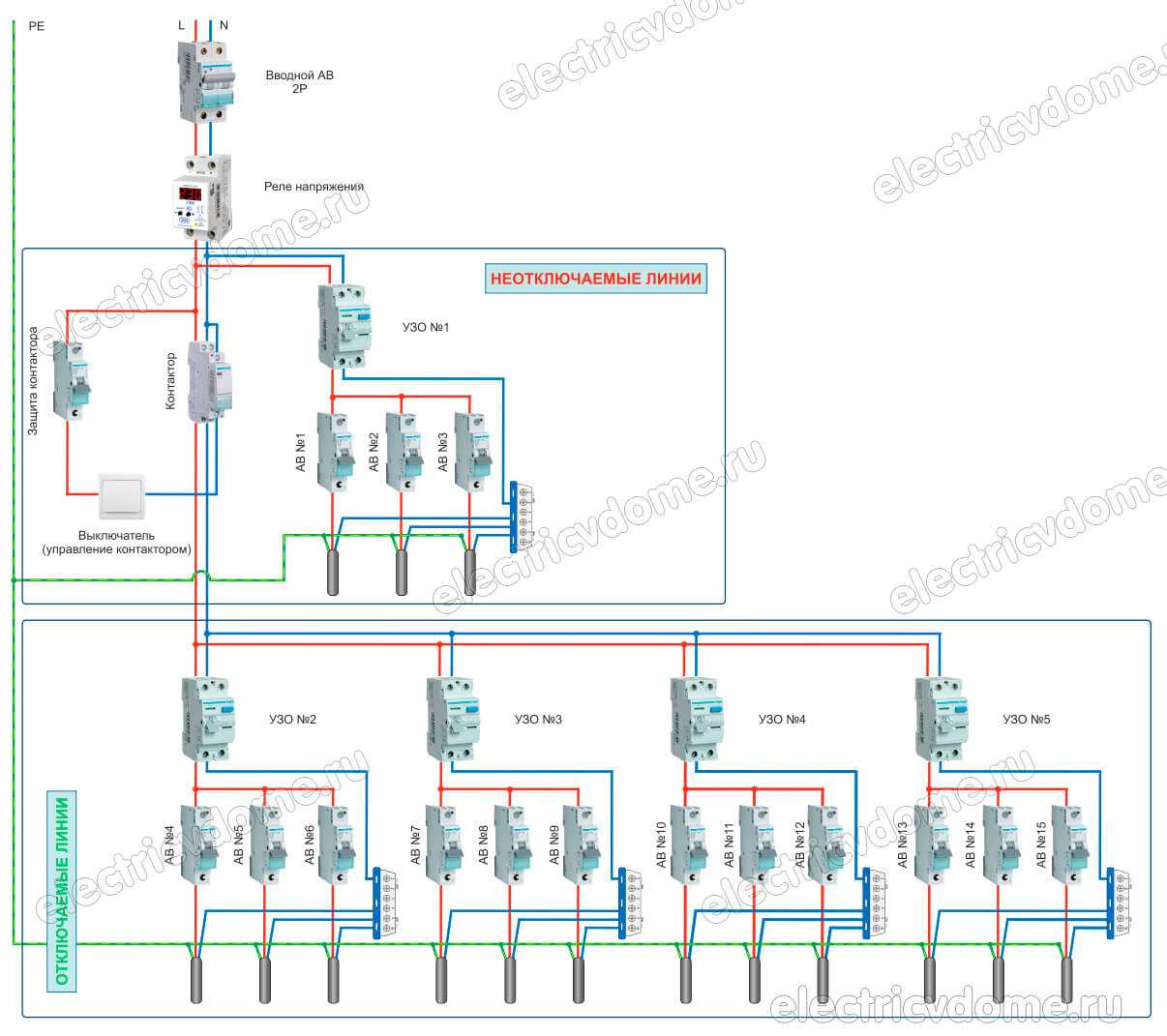

Реализация неотключаемых линий в щите с помощью контактора

Данная функция может быть реализована и другими простыми способами и среди них стоит выделить наиболее актуальный. Часто рекомендуют использовать контакторы, этот элемент в свою очередь управляется классическим выключателем, таким же который отвечает за выключение света в помещении.

Контактор монтируется в электрический щит и через его контакты подключается не приоритетная (отключаемая) нагрузка помещения. Как уже говорилось выше, нагрузка управляется посредствам самого обычного выключателя, его лучше всего установить возле выхода из дома. Принцип работы довольно прост.

Нужно щелкнуть кнопку для того чтобы цепь питания катушки контактора разомкнулась, таким образом размыкаются и его силовые контакты, и все потребители отключаются от электрической сети.

Если щелкнуть выключатель повторно, то цепь замыкается и оборудование получает питание от электрической сети и все функционирует в прежнем режиме. Как видно это тоже не очень-то сложно, и вполне можно провести работу своими силами.

Кого можно отнести к НЕотключаемым потребителям

К подобным потребителям зачастую относят холодильник или морозильную камеру, чтобы началась разморозка и продукты не испортились. Свет в коридоре нужен для того чтобы можно было одеться и обуться безо всяких проблем.

Электрокотел или газовое оборудование не отключается, чтобы поддерживать в помещении оптимальную температуру в холодное время года. Иногда вместе с котлами работают электрические насосы, система защиты от утечки воды.

Чтобы не оставить дом без охраны на определенный срок, нужно обеспечить электрической энергией сигнализацию и возможно систему видеонаблюдения.

В целом тут может быть самое разное оборудование, нужно детально все продумать. Иногда это может быть еще и серверное оборудование или автоматическая система отключения или включения освещения в темное время суток.

Особенно актуально иметь розетку на дин-рейке, так как можно обесточить весь дом, но при этом сверлить, долбить, бурить и выполнять дополнительные работы с электроинструментом.

Какие недостатки в НЕотключаемых линиях

Но помимо явного преимущества нужно ознакомиться и с имеющимися недостатками:

1. 1. Если имеются электронные часы на бытовой технике то это проблема, после отключения время сбрасывается.
2. 2. Система теплого пола должна быть подключена к неотключаемой группе, в противном случае придется некоторое время ходить по холодному полу. Сюда стоит отнести и змеевик, но это уже не так критично.
3. 3. Как уже упоминалось, стоимость электрощита увеличивается, но незначительно.
4. 4. ПК нельзя оставить в режиме ожидания или в спящем режиме, при отключении сети он выключится.
5. 5. Нет возможности использования ИБП на отключаемых линиях, потому как они будут разряжаться и издавать характерный звук.

Похожие материалы на сайте:

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

• Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
  • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
  • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
  • Прикручиваются петли для монтажа.
• Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
• Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
• Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
• Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
• Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
• Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

• Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
• Изгибы — под углом 90 градусов.
• Жилы оголяются примерно на 10 миллиметров.
• На гибкий провод обжимают наконечники.
• Все соединения плотно протягиваются.
• По неписаным правилам ввод подключается сверху, потребители снизу.
• Не зачищенные области проводов не должны зажиматься в клеммниках.
• Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

• двухполюсный автомат — 2 модуля и 35 мм;
• трехполюсный автомат — 3 модуля, 52,5 мм;
• однофазное УЗО — 2 модуля и 35 мм;
• трехфазное УЗО — 4 модуля и 70 мм;
• диффавтомат — 2 модуля и 35 мм;
• реле напряжения — 3 модуля, 52,5 мм;
• розетка на DIN-рейку — 3 модуля, 52,5 мм;
• клеммы на DIN-рейку — 1 модуль 17,5 мм.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Пример расчётов

Как можно выполнить расчёт нагрузки от потребителей в линии?

Шаг 1. Предварительно выполняем сбор нагрузок.

То есть, например, на кухне я планирую использовать следующую бытовую технику: микроволновая печь, электрочайник, холодильник, блендер, вытяжка, газовая плита с электродуховкой.

Составляем табличку. Вот что у меня получилось:

• Микроволновка – 0,9 кВт;
• Электрочайник – 2,2 кВт;
• Холодильник – 0,2 кВт;
• Вытяжка – 0,2 кВт;
• Газовая плита с электродуховкой – 2,8 кВт.

Итого суммарная мощность подключаемых приборов будет около 6,5 кВт.

Конечно, тяжело представить такую ситуацию, что все данные приборы будут включены одновременно и длительно, но, тем не менее, даже, если принять коэффициент одновременности 0,8, то мы получим довольно солидное значение 5,2 кВт, а ведь, возможно, в будущем вы обновите вашу бытовую технику на более мощную.

Шаг 2. Далее используем формулу для определения силы тока от напряжения и мощности:

I = P/UP = 5,2 кВт или 5200 ВтU = 220 ВI = 5200/220 = 23,6 А

То есть получается, что наши потребители будут создавать нагрузку в 23,6 А, мы защищаем нашу линию автоматом на 16 А, соответственно такая нагрузка для нас недопустима. Поэтому мы просто разделяем рассмотренные выше потребители на две группы и прокладываем две отдельные линии вместо одной, что я и сделал.

1) Ток утечки УЗО

Здесь стоит сказать, что основной характеристикой УЗО является ток утечки. Для защиты человека от поражения электрическим током используются УЗО с утечкой на 10 или 30 мА.

В моей схеме использовано два УЗО с током утечки на 30 мА. Как я писал выше – у меня всего шесть групп потребителей, и на каждое УЗО я повесил по три группы (см. схему).

Для УЗО также можно сделать расчёт. Расчётный ток утечки в линиях, подключенных к УЗО не должен превышать 1/3 от уставки УЗО. То есть для УЗО на 30 мА – это будет 10 мА (1/3 от 30).

Как посчитать?

Используем метод расчёта, приведённый в ПУЭ п. 7.1.83:

«При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника»
* 10 мкА = 0,01мА

Как примерно посчитать нагрузку в линии, было рассмотрено выше. Соответственно, зная расчётную нагрузку и длину кабеля для каждой линии можно определить естественный ток утечки и сделать вывод о том, сколько УЗО должно присутствовать в вашей схеме.

Также стоит отметить, что группы, подключаемые к каждому УЗО, я выбирал не случайно. Наиболее частой является утечка тока во влажных помещениях, то есть в ванной. Таким образом, к одному УЗО я подключил розетки ванной, тёплый пол ванной и дополнительные розетки кухни. То есть при срабатывании данного УЗО линия освещение, розетки комнаты и основные розетки кухни не будут обесточены.

2) Номинал УЗО

Также немаловажным параметром является номинал УЗО. Если для автоматического выключателя его номинал является основной характеристикой, определяющей вообще цель применения автомата, то для УЗО номинал определяет «живучесть» данного устройства.

То есть, например, если расчётная нагрузка на УЗО будет выше его номинала, то устройство попросту может выйти из строя.

Чем выше номинал УЗО, тем устойчивее это устройство к нагрузке.

В своей схеме я использовал оба УЗО с номиналом 40А, исходя из следующих соображений:

Номинал устанавливаемого мной вводного автомата 32А, то есть на шаг ниже, чем номинал УЗО, соответственно вводной автомат не позволит УЗО работать под нагрузкой, превышающей номинал устройства.
