Почему стиральная машина выбивает свет?

Стиральная машина это сложный электромеханический прибор естественный износ деталей — дело обычное. Давайте рассмотрим элементы и детали, где может крыться причина того, что стиральная машина выбивает автомат:

1. На первом месте стоит ТЭН. Он же часто подозревается, когда стиральная машина стирает холодной водой. Вот и здесь вышедший из строя ТЭН может стать причиной того, что выбивает пробки при стирке.
   Почему так получается? Дело в том, что ТЭН постоянно контактирует с водой и моющим раствором. Эта среда, в которой постоянно находится данный элемент, постепенно разъедает его и происходит замыкание. Для определения целостности ТЭНа проводится визуальное обследование и «прозвон» специальным прибором — тестером. Но на одном ТЭНе дело не заканчивается.
2. В стиральной машине есть такая деталь под названием «сетевой фильтр». Это устройство обычно расположено в задней части стиральной машины и служит для стабилизации напряжения. Сетевой фильтр может «сгореть», например, из-за частых перепадов напряжения и из-за этого выбивает автомат при включении стиральной машины.
3. Еще одной причиной того, что выбивает пробки при работе стиральной машины, может стать замкнувший двигатель. Что с ним может случиться? Дело в том, что обмотка может замкнуть сама по себе от старости. Плюс к этому, в большинстве моделей стиральных машин двигатель конструктивно расположен в нижней части, под баком. И если образуется протечка воды в каком-то разрыве шланга или еще где-нибудь, то существует большая вероятность попадания воды на двигатель.
   На данной фотографии видно, что из-за неисправного подшипника и сальника (1), который начал пропускать воду, образовалась течь воды (2) из бака. Двигатель (3) находится в зоне риска и неизбежно замыкание электричества. Целостность двигателя определяется путем поочередной «прозвонки» всех контактов и корпуса. Если есть пробой — на замену.
4. Замыкание может произойти на плате управления (модуле) и опять тот же результат — стиралка выбивает пробки (свет, автомат, узо). Неисправность платы определяет опытный мастер визуально и с помощью приборов.
5. Возможно также, что кнопка включения или одна из кнопок панели управления с течением времени могут окислиться, что постепенно приводит к прогоранию контактов и к короткому замыканию.
6. Еще одним вариантом из-за чего выбиваются пробки могут стать перетертые провода внутри стиральной машины. Это особенно актуально в узких моделях, где провода расположены вблизи от корпуса. Бак стиральной машины подвешен на пружинах и поддерживается амортизаторами. Поэтому в результате постоянного движения бака в процессе стирки со временем может повредиться проводка.

Если Ваша стиральная машина выбивает пробки, то не стоит переживать. Первым делом можно вызвать мастера по ремонту стиральных машин, чтобы продиагностировать технику и заменить вышедшую из строя деталь! Звоните нам по телефону 383 90 60 или оставляйте заявку онлайн.

ВЫЗОВ МАСТЕРА ОНЛАЙН

← Почему Ваша стиральная машина плохо стирает — обзор возможных причинSOS! Заклинило барабан стиральной машины, что делать и кто виноват?! →

Выбивает после покупки: проводка не соответствует нагрузке

Допустим, вы только что купили новую стиральную машину одной из самых известных марок. Например, немецкой фирмы Bosсh. У машины прекрасные характеристики, он надежна, как все немецкое. Машина установлена, но при включении в сеть слышен характерный хлопок, и свет гаснет. Выбило автомат. Кто виноват? Уж точно не машина, а ее несоответствие возможностям вашей электропроводки. Если проблема возникает сразу при запуске стиралки, то это означает, что аппарат создает в сети такую нагрузку, которую сеть просто не выдержит. Потому и срабатывает защита.

Тут надо помнить: у разных производителей стиральные машины могут быть с разными характеристиками

И дело тут даже не в том, чей это бренд (хотя и это немаловажно) и где аппарат сделан. Сегодня итальянские машины марки Индезит собирают и в Липецке, на российских заводах идет сборка южнокорейских машин марок LG и Самсунг, а знаменитый Bosсh с 2012 года выходит с заводского конвейера в Санкт-Петербурге

Важнее другое: мощность прибора. Машина с быстрым нагревом тэнов и мощность имеет выше. Если вы купили машину, которая ту же стирку выполняет быстрее, чем менее маломощная модель, то будьте готовы к тому, что она создаст большее напряжение в сети, на которое проводка в вашем доме просто не рассчитана. И если вы не хотите иметь проблем с заменой проводки, с монтажом новой линии, то советуем при выборе бытовой техники проконсультироваться со специалистами.

Шаг №5 – Короткое замыкание в эл.проводке

Поиском замыкания в домашней эл.проводке должен заниматься профессиональный электрик с соответствующими приборами. Что вы можете сделать без него?

Вот несколько советов. В 99% случаев неисправность происходит в местах соединения проводов. Очень редко это случается на цельном отрезке кабеля.

Разве что кто-то случайно не воткнет в него саморез или гвоздик.

Ну или строители не перебьют провод при сверлении стены. Для таких строителей в аду предусмотрен отдельный котел с перебитым датчиком температуры

Где у нас соединяются все провода?

Правильно, в распредкоробках и розеточных блоках. Как минимум осмотреть эти места вы можете самостоятельно.

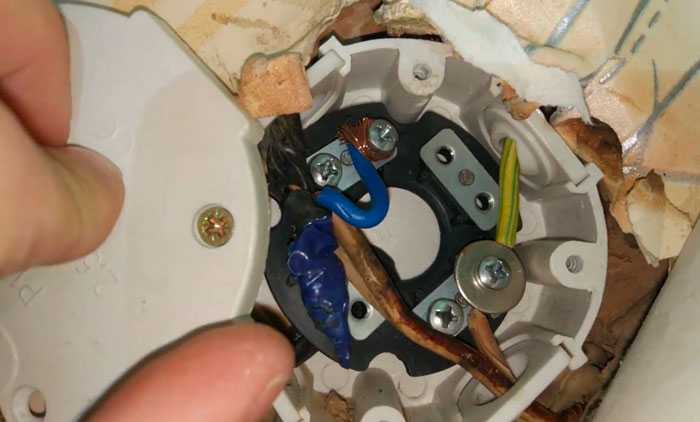

Сначала вскрываете все крышки распаечных коробок под потолком и внимательно разглядываете там скрутки (которые должны быть запрещены ).

Поверьте, при коротком замыкании двух проводов они обязательно оставят следы и последствия такой аварии. Увидеть это можно будет даже неопытным взглядом.

Если распредкоробки “чистые”, переходите к розеткам. Там также не должно быть никаких нагаров, почернений и т.п.

Особое внимание уделите двойным и тройным блокам, в первую очередь местам, где идут перемычки между ними.

Как правило, жилы здесь очень сильно изогнуты и плотно уложены в тесном пространстве, что и приводит к нагреву изоляции.

Только пройдясь по всем этим этапам, и не найдя ничего подозрительного, можно смело вызывать электрика со специальными приборами на дом.

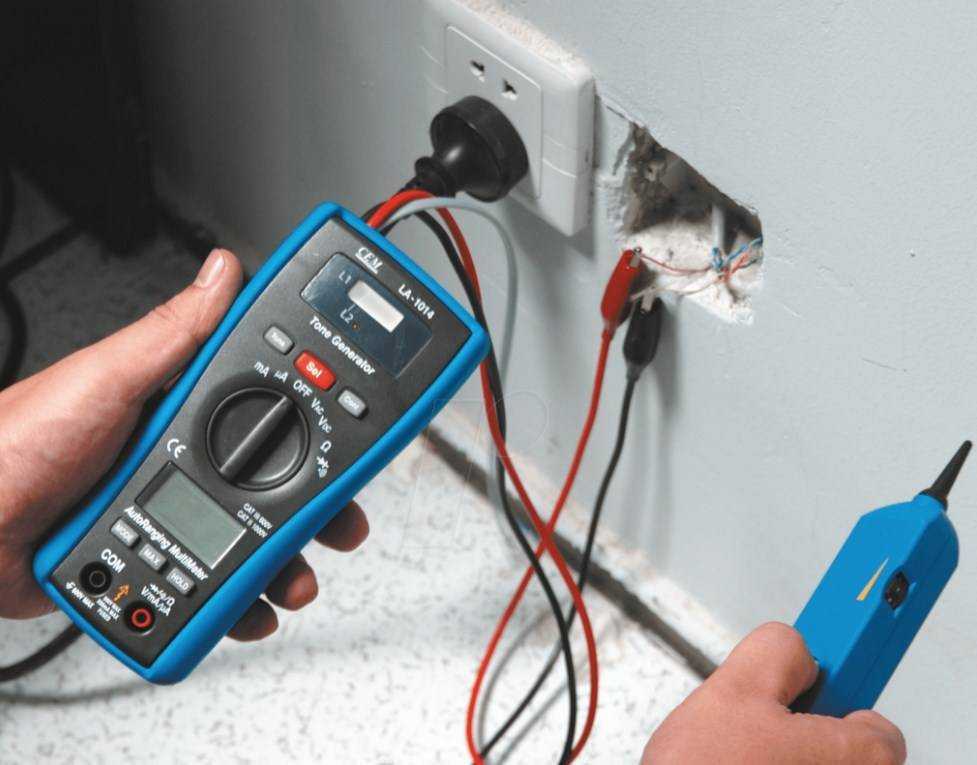

Как он определяет «коротыш» в эл.проводке? Отключает все автоматы и все приборы + освещение.

Далее вставляет в розетки щупы для замера сопротивления.

Если какой-то прибор остался подключенным, на экране высветятся некоторые значения сопротивления. Все зависит от типа аппарата.

При наличии КЗ в сети или на каком-нибудь включенном оборудовании, на табло будут около нулевые показания.

Ну а далее в дело вступает инструмент для определения скрытой проводки с генерацией и улавливанием сигнала.

Если стиральная машина выбивает автомат, как добраться до всех деталей?

На этапе диагностики или уже ремонта, так или иначе, Вам понадобиться добраться до каких-либо элементов, которые находятся внутри агрегата. Ввиду особенностей устройства каждой отдельной машинки, следует отметить, что для того, чтобы добраться до тех или иных элементов Вам понадобится разобрать домашнюю помощницу. Для этого рекомендуем соблюдать следующую последовательность:

• Стиралку лучше отключить от всех возможных коммуникаций и отодвинуть от стен и других предметов, которые могут загораживать доступ.
• Снять верхнюю панель, предварительно открутив крепежные болты, которые располагаются сзади машинки.
• Достаньте емкости для порошков и ополаскивателей.
• Снимите нижнюю переднюю часть панели. Под ней выкрутите остальные крепежные элементы.
• Снимите люк, а затем и резиновую манжету.
• Теперь можно беспрепятственно полностью снять переднюю панель.
• Перед тем, как выбить барабан стиральной машины, отсоедините пружины и амортизатор.
• Снимите ремень. Эту же процедуру необходимо проделывать для замены электродвигателя.
• Отключите патрубки и доставайте барабан, для облегчения веса барабана, лучше снять передний и задний противовесы.

Если же возникла ситуация, когда из-за течи воды Вам нужно заменить старый подшипник, разберите барабан и открутите шкив. Проверьте, не шатается ли вал, если Вы ощущаете люфт, то и его придется заменить. Перед тем, как выбить подшипник стиральной машины, следует запомнить, что маленький подшипник выбивают изнутри барабана, а большой снаружи. Удары наносятся при помощи бородка или стержня резкими ударами. Точки для нанесения ударов выбираются не хаотически, а располагаются крест-накрест относительно предыдущей, чтобы не перекосить подшипник и не нанести вреда барабану. Также запомните, что место под посадку нового подшипника должно тщательнейшим образом вычищаться от грязи и прочего мусора, который мог там накопиться. Новые подшипники забиваются, так же, как и выбивались старые: сначала маленький, потом большой. Следите за тем, чтобы каждый из них сел в отверстие до конца, при этом возникнет более звонкий звук от удара.

А что делать, если с проводкой все в порядке?

Другие неисправности

Перед тем, как искать, что вышло из строя в стиральной машине, ее нужно отключить от сети. Кроме того, нужно убедиться, что в ней не осталось воды.

Итак, стиральная машина выбивает автомат во время стирки или при включении по нескольким причинам:

1. Повреждена вилка, от которой ток идет ко всем проводам и деталям.
2. Произошло замыкание нагревательного элемента.
3. Испортился сетевой фильтр.
4. Сломался двигатель.
5. Поврежден фильтр помех.
6. Не работает кнопка управления.
7. Нарушена целостность проводов.

Ремонт стиральной машины

Замена силового провода

Если по каким-то причинам был поврежден силовой провод, его нужно заменить:

1. Выключить машину из сети.
2. Слить воду.
3. Снять панель, предварительно открутив крепления.
4. Вытащить сетевой фильтр, также закрепленный винтом.
5. Выдавить стопор.
6. Аккуратно вытащить провод из машинки.

Чтобы поставить новый провод, нужно повторить все то же самое, только в обратном порядке.

Проверка ТЭНа

Если с силовым кабелем все нормально, необходимо проверить состояние нагревательного элемента или ТЭНа. Почему? С течением времени на нем оседают примеси и накипь. Это провоцирует его перегревание и замыкание. Как следствие – выбивает автомат сразу после включения стиральной машины.

Проверка ТЭНа

В большинстве случаев ТЭН приходится заменять. Как это правильно сделать:

1. Снять заднюю или переднюю панель (в зависимости от расположения нагревательного элемента).
2. Гайку болта заземления провернуть на несколько оборотов.
3. Аккуратно подцепить ТЭН и вытащить.
4. Повторить все действия в обратном порядке, только с новой деталью.

Закручивать гайку слишком туго нельзя. Включать машинку для проверки можно только после того, как она будет полностью собрана.

Замена сетевого фильтра

Если вышел из строя сетевой фильтр, его нужно заменить. Проверить состояние этого элемента можно с помощью прозвона входных и выходных проводов. В некоторых устройствах фильтр имеет электрический шнур. Он также может нуждаться в замене.

Ремонт двигателя

Как говорилось выше, еще одна причина, почему выбивает автомат, – неисправность двигателя. Он может выйти из строя по нескольким причинам:

• длительный срок службы;
• нарушение целостности бака;
• повреждение шланга;
• износ щеток.

Выяснить, что именно сломалось, можно, прозвонив контакты мотора и всю поверхность устройства.

Ремонт двигателя

С другими неисправностями можно справиться примерно так:

1. Фильтр помех обычно расположен в начале электрической цепи. Если при осмотре видно, что на контактах есть оплавления, эту деталь следует заменить.
2. С вышедшей из строя кнопкой дела обстоят сложнее, ведь она используется часто. При первичном осмотре можно увидеть контакты, которые износились и окислились. Мультиметр поможет обнаружить неисправность на пути от кнопки управления к двигателю, нагревательному элементу, насосу и другим деталям.
3. Перетертые провода – результат их трения о поверхность стиральной машины. Если вовремя не предпринять меры, изоляция перетрется и случится замыкание. Избежать этого поможет повторная изоляция.

Выбивать автомат при стирке или включении стиральной машины LG, Бош, Индезит и других моделей может по разным причинам. В большинстве случаев это неисправности в электропроводке, но иногда выходит из строя одна из деталей. Если есть возможность, их можно отремонтировать, в противном случае придется выполнить их замену. Лучше, если этим займется специалист.

Причины срабатывания УЗО

Чаще всего выбивает УЗО из-за создания аварийной ситуации: повреждение изоляции провода, появление тока утечки. В таких случаях автомат нередко срабатывает сразу же после включения.

Нарушение изоляции

Причиной срабатывания выступает оголение жилы и возникающий при этом пробой. Причин множество:

• нарушение изоляции во время ремонтных работ, например, задели кабель при сверлении стены;
• при открытой укладке провода повреждают грызуны, особенно если часть кабеля идет под полом, на чердаке;
• попадание влаги в разделительный щиток;
• перегрев скруток, отхождение контактов клеммы в коробке.

УЗО выбивает при включении техники

Крупные потребители – стиральная машинка, водонагреватель – без заземления не подключаются. Если же изоляция заземленного корпуса нарушается, УЗО выбивает. Выявляют неисправность так. Отключают все нагрузки на линии, взводят УЗО. Последовательно подключают приборы к сети, пока автомат вновь не сработает. Устройство, вызвавшее отключение является неисправным. Нередко проблема заключается не в приборе, а всего лишь в вилке.

Помимо оборудования, стоит проверить и розетку, к которой подключался аппарат. Возможно, дело в ней.

Касание фазы

Человеческое тело – хороший проводник электричества. Если человек касается токоведущей части аппарата, через него проходит ток. Это приводит к появлению тока утечки и срабатыванию реле. УЗО отключает электричество, тем самым предупреждая электротрамву.

Неправильное подсоединение

Ошибки при монтаже – далеко не редкость. Даже профессионалы могут спутать фазу с нулем при подключении розеток, выключателей, щитка. В таких случаях защита постоянно срабатывает сразу же после подачи тока.

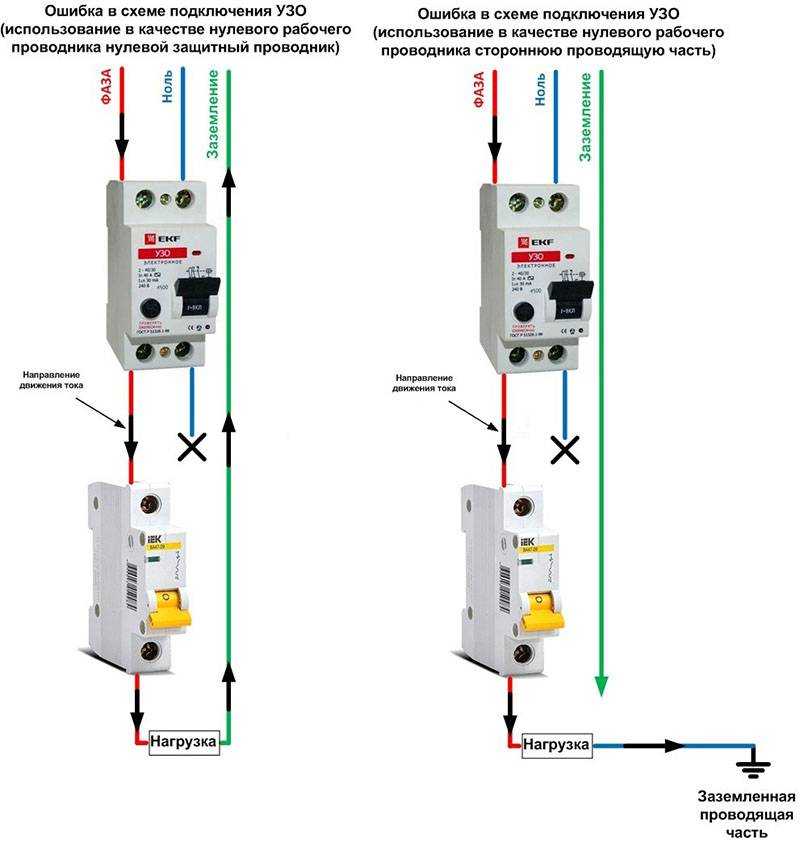

Ошибки при подключении в щитке

Чтобы снизить количество ошибок подключения, на корпусе любого аппарата помещают схему, по которой необходимо выполнять подсоединение. Она же обязательно подробно рассматривается в инструкции.

Самые распространенные нарушения при монтаже следующие:

• подключение нуля и заземления на общую шину;
• соединение нулевых проводов от разных контуров;
• объединение всех нулевых проводов на выходе;
• подключение только нуля, как это делается при установке защитного реле.

Неправильный монтаж электроточки

Если УЗО срабатывает при включении в розетку любого прибора, проверить нужно саму электроточку. Причиной чаще всего выступают ошибки при монтаже:

• попадание проводов под лапки розетки и замыкание нуля и заземления;
• ошибка при подключении заземления и нуля – заземление подсоединяют на средней части розетки, а не на другом участке.

Причиной неполадки может быть износ устройства: окисление клемм, чрезмерное затягивание винтов или, наоборот, ослабление крепления.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

https://youtube.com/watch?v=C6IBlWCRbLw

Как правильно подобрать УЗО

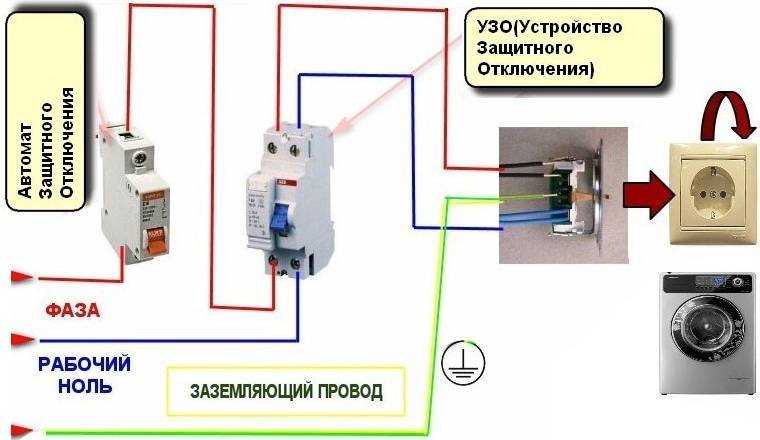

Для защиты одной линии, например стиральной машины или водонагревателя до 6Квт	0,03А 25А
Для защиты группы автоматов	0,03А 25А
Для защиты квартиры	0,03А 40А
Для защиты дома или большого объекта	0,1А 40-64А

Нужно понимать, что УЗО с током утечки больше 0,03 ампера, есть смысл устанавливать только на большие объекты и оборудование, для того чтобы избежать ложных срабатываний. При необходимости защиты именно человека, рекомендуется УЗО реагирующее на ток утечки до 0,03 А. Именно 30 миллиампер считаются безопасными для человеческого организма.

При поборе трехфазных УЗО, нужно учитывать для чего вы его устанавливаете. Если это отдельное оборудование, например электросауна, то ток утечки также не должен превышать 0,03 ампера. Для защиты всего дома можно устанавливать менее чувствительные УЗО с током утечки 0,1 ампер. Делается это для того чтобы избежать ложных срабатываний от гуляющих токов.

Также нужно понимать, что при установке УЗО на уличные линии, можно столкнуться с проблемой частых отключений во время дождей или просто влажной погоды. Поэтому это либо отдельное менее чувствительное УЗО для улицы, либо его отсутствие, что не противоречит правилам и нормативам.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Все включено – света нет

И последний вариант неисправности, про который почему-то многие забывают. Все автоматы включены, “флажки” на них подняты, фаза выходит, а света все равно нет!

В этом случае проверяйте в щитовой все нули!

Ошибка!
Не забывайте, что напряжение в квартиру подается по двум проводам, а не по одному.

И при обрыве ноля все также перестает работать, как и при отключении выключателя. Нулевые проводники крепятся на специальных шинках, расположенных либо рядом с автоматами, либо в верхней или нижней части щитовой.

Проверьте надежность всех контактов на этой шине.

Вполне возможно, что какой-то проводник элементарно ослаб или отгорел – отсюда и все проблемы.

Это зачастую происходит в домах старой застройки с еще алюминиевой проводкой.

Как еще определить, что у вас отгорел ноль? Индикаторной отверткой проверьте свечение в розетках.

Если она будет светиться сразу на двух контактах, это вовсе не значит, что у вас в квартиру приходит две фазы.

Именно такой показатель и говорит об отгоревшем нулевом проводнике.

Ну и самая невероятная ситуация – это когда ваш автоматический выключатель выбивает из-за того, что слишком большую нагрузку подключил сосед, а не вы сами.

Да-да, бывает и такое. Посмотрите видео ниже, а еще лучше почитайте к нему комментарии

https://youtube.com/watch?v=6eq8L6Ml1LM%3F

Поиск причин и их устранение

Чтобы обнаружить неполадки, используют отработанный алгоритм.

Взводят УЗО после срабатывания устройства. Если автомат взводится, значит причиной была утечки тока на землю. Обычно она вызывается нарушением изоляции или неисправностью УЗО. Сам автомат проверяют нажатием кнопки «Тест». Если УЗО взводится, но тут же отключается, это указывает на дефект изоляции кабеля или неполадки с электрическим прибором, подключенным в сеть. Причиной также может быть неисправность УЗО. В таком случае выполняют следующие действия.

1. Отключают все выключатели контуров, защищенных УЗО. Если выключатели одно- или трехполюсные и не размыкают нулевые провода, потребуется отсоединить их все от шины. Утечка возможна и с рабочего нулевого провода.
2. Взводят УЗО. Если взводится, то проверяют устройство нажатием кнопки «Тест». Если УЗО срабатывает, это означает, что сам автомат исправен, а в цепи есть утечка. Если же устройство не взводится, то неисправен сам защитный прибор либо же повреждены проводники электрощитка.
3. Проверяют, какой контур вызывает срабатывание. Последовательно включают автоматические выключатели и, если УЗО срабатывает при подаче тока на определенную линию, то именно здесь и имеется повреждение изоляции.
4. Отключают все электроприборы в этом контуре, взводят УЗО. Если взводится, значит контур цел, а неисправна проводка в каком-то из приборов. Если автомат не взводится, значит поврежден кабель электролинии.
5. Если с линией все в порядке, выявляют неисправный прибор. Для этого последовательно подключают все приборы, которые работали на этой линии. УЗО срабатывает при включении определенного аппарата или светильника. Поврежденный электроприбор отключают, включают все остальные и взводят УЗО. Если неисправность выявлена верно, то автомат не срабатывает при подаче тока.

Последнее действие – еще одна проверка нажатием кнопки «Тест».

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

• убедитесь, что отключена нагрузка;
• включите автомат, если выбило, значит, неправильное подключение проводников;
• убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
• проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
• попробуйте включить устройство защиты.

Обращайте внимание на то, откуда идет нулевой провод. К верхнему контакту он должен идти от нулевой шины

К нижней клемме подсоединяется нулевой провод от контролируемой линии, приходящий с распределительной коробки. Если опять выбило, то следует проверить соединения уже в ней самой.

Как найти утечку тока в электропроводке в доме

Если УЗО или дифавтомат, начал отключаться в процессе работы, следует незамедлительно произвести поиск утечки тока. Тем самым вы убережете себя от ненужных финансовых затрат и во многих случаях сможете устранить неполадку самостоятельно.

Что может служить источником утечки:

• Проводка;
• Электрооборудование.

Утечка тока, может проявляться различными способами, самым распространенным, является наличие напряжения с минимальными показателями на батареях отопления, и на металлических частях санузла.

В первую очередь, необходимо проверить состояние проводников проложенных в стенах. Так как любое прикосновение к влажной поверхности стены, может привести к удару током. Для этого, можно использовать обычный радиоприемник, который способен работать на средних и длинных волнах.

Данные приемник, настраивают на частоту, на которой нет вещания. После чего, подают напряжение в сеть и проходят с включенным приемником по всем местам, где проложен кабель. При обнаружении утечки, устройство начнет характерно фонить.

Если проводники в порядке, следует проверить электрооборудование на предмет утечки. Это можно произвести при помощи обычной индикаторной отвертки. Даже при малейшей утечке, на отвертке при прикосновении к металлической поверхности устройства, появится слабая индикация.

Проверку можно осуществить и при помощи мультиметра. Для этого, измерительное устройство, выставляют на измерение сопротивления (20 мОм). После этого, одним из щупов, прикасаются к корпусу устройства, другим к контакту на вилке. Значение на дисплее, если устройство работает исправно, должно стремиться к бесконечности.

Почему пропадает свет при включении новой машинки?

Ваша долгожданная стиралка готова к работе, но вместо того, чтобы стирать бельё — выбивает пробки. Такое бывает с автоматом неправильной ёмкости.

Если токовый номинал (указывается на корпусе) меньше 16 А, прибор срабатывает на выключение. Придётся его заменить. Автоматический выключатель обычно находится рядом со счётчиком. Там же находится УЗО (устройство защиты отключения). УЗО отключает свет при утечке тока. Проверку этих компонентов доверьте электрику. Если специалист не нашёл дефектов в электрической системе, значит в машине заводской брак. Лучше вернуть её, пока не закончился срок гарантии.

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

• Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
• Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

• Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
• Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.
