Причины срабатывания УЗО
Чаще всего выбивает УЗО из-за создания аварийной ситуации: повреждение изоляции провода, появление тока утечки. В таких случаях автомат нередко срабатывает сразу же после включения.
Нарушение изоляции
Причиной срабатывания выступает оголение жилы и возникающий при этом пробой. Причин множество:
- нарушение изоляции во время ремонтных работ, например, задели кабель при сверлении стены;
- при открытой укладке провода повреждают грызуны, особенно если часть кабеля идет под полом, на чердаке;
- попадание влаги в разделительный щиток;
- перегрев скруток, отхождение контактов клеммы в коробке.
УЗО выбивает при включении техники
Крупные потребители – стиральная машинка, водонагреватель – без заземления не подключаются. Если же изоляция заземленного корпуса нарушается, УЗО выбивает. Выявляют неисправность так. Отключают все нагрузки на линии, взводят УЗО. Последовательно подключают приборы к сети, пока автомат вновь не сработает. Устройство, вызвавшее отключение является неисправным. Нередко проблема заключается не в приборе, а всего лишь в вилке.
Помимо оборудования, стоит проверить и розетку, к которой подключался аппарат. Возможно, дело в ней.
Касание фазы
Человеческое тело – хороший проводник электричества. Если человек касается токоведущей части аппарата, через него проходит ток. Это приводит к появлению тока утечки и срабатыванию реле. УЗО отключает электричество, тем самым предупреждая электротрамву.
Неправильное подсоединение
Ошибки при монтаже – далеко не редкость. Даже профессионалы могут спутать фазу с нулем при подключении розеток, выключателей, щитка. В таких случаях защита постоянно срабатывает сразу же после подачи тока.
Ошибки при подключении в щитке
Чтобы снизить количество ошибок подключения, на корпусе любого аппарата помещают схему, по которой необходимо выполнять подсоединение. Она же обязательно подробно рассматривается в инструкции.
Самые распространенные нарушения при монтаже следующие:
- подключение нуля и заземления на общую шину;
- соединение нулевых проводов от разных контуров;
- объединение всех нулевых проводов на выходе;
- подключение только нуля, как это делается при установке защитного реле.
Неправильный монтаж электроточки
Если УЗО срабатывает при включении в розетку любого прибора, проверить нужно саму электроточку. Причиной чаще всего выступают ошибки при монтаже:
- попадание проводов под лапки розетки и замыкание нуля и заземления;
- ошибка при подключении заземления и нуля – заземление подсоединяют на средней части розетки, а не на другом участке.
Причиной неполадки может быть износ устройства: окисление клемм, чрезмерное затягивание винтов или, наоборот, ослабление крепления.
Почему выбивает УЗО при включении
Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.
4) Повреждение питающего кабеля
Одна из причин, почему срабатывает УЗО – это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.
Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.
Это повреждение может произойти в разных ситуациях:
- попадание влаги в распредкоробку;
- нарушение изоляции во время проведения ремонтных работ;
- перегрев скруток и нарушение изоляции в распределительных коробках;
- при выполнении проводки открытым способом на чердаке её могли погрызть мыши.
| Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены. |
5) Неисправность электроприбора
Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.
Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.
6) Попадание человека под напряжение
При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.
Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.
Основные причины отключения
На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.
На сегодняшний день известны следующие причины того, почему изделие выбивает:
- В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
- Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
- Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
- Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
- Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
- Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
- Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
- Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
- Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
- Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.
Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:
В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.
https://youtube.com/watch?v=C6IBlWCRbLw
Распространенные неисправности УЗО
В устройстве защитного отключения присутствуют подвижные части. Механика у дешевых моделей не отличается надежностью. Если УЗО вводное, через него протекает ток всех потребителей квартиры, что неминуемо приводит к нагреву клемм и контактов реле. Эти факторы способствуют тому, что защитное устройство вышибает.
Сломалась кнопка «тест»
Кнопка «текст» используется для проверки работоспособности УЗО. Но часто она приводит к его неисправности. Проверять защитное устройство следует каждый месяц. Из-за частых испытаний кнопка «тест» подвержена ряду негативных факторов:
- заклинивание от слишком сильного нажатия или попадания пыли;
- поломка подвижных частей;
- попадание грязи на токопроводящие контакты кнопки.
Сломался механизм включения
Для выключения УЗО не требуется большого усилия. Рычажок воздействует на специальную защелку, освобождающую контакты. После чего устройство выключается. Если в этом механизме присутствует поломка, то возможны непроизвольные срабатывания УЗО.
Часто проблема проявляется при нагреве. Под действием тепла детали механизма изменяют свои геометрические размеры, что приводит к освобождению защелки и отключению УЗО. Другой фактор срабатывания — вибрация. Если механизм находится на грани, он сработает даже от легких постукиваний. При поломке же самого рычага или тяг, УЗО просто не включается.
Утечка тока внутри УЗО
Распространенная причина подобной неисправности — попадание в защитное устройство пыли и влаги. Это приводит к токам утечки в самом УЗО. Грязь способна передать электричество между любыми проводящими частями и даже подать фазное напряжение на контроллер устройства, что приведет к перегоранию электроники.
Проверка работоспособности УЗО
Неисправность характерна для устройств, находящихся не в щитке, а на открытом воздухе. В некоторых случаях для исправления ситуации достаточно снять защитное устройство и дать ему хорошенько просохнуть при температурах 30-50°C. Если сушка поможет, значит, проблема во влаге. В дальнейшем необходимо защитить устройство от попадания воды.
Срабатывание УЗО от некоторых бытовых приборов
Многие бытовые и промышленные аппараты оснащаются фильтрующими конденсаторами между проводами питания и корпусом прибора. Например, системные блоки ПК. Наличие конденсаторов вызывает ток утечки на землю. Обычно он достаточно мал, чтобы УЗО не выбило. Однако, если подобных приборов хватает, токи утечки на заземленные корпусы бытовых приборов сложатся и приведут к срабатыванию защитного устройства.
Подобное скорее относится не к неисправности УЗО, а к неправильному подбору
Выбирая защитное устройство, следует обращать внимание на ток IDn, при котором оно отключается
Неправильное подсоединение защитного устройства
Ошибки подключения выявляются сразу после монтажа УЗО или прочего электрооборудования. Например, ранее установленное защитное устройство стало выбивать после подключения розетки. Значит, проблема в ней

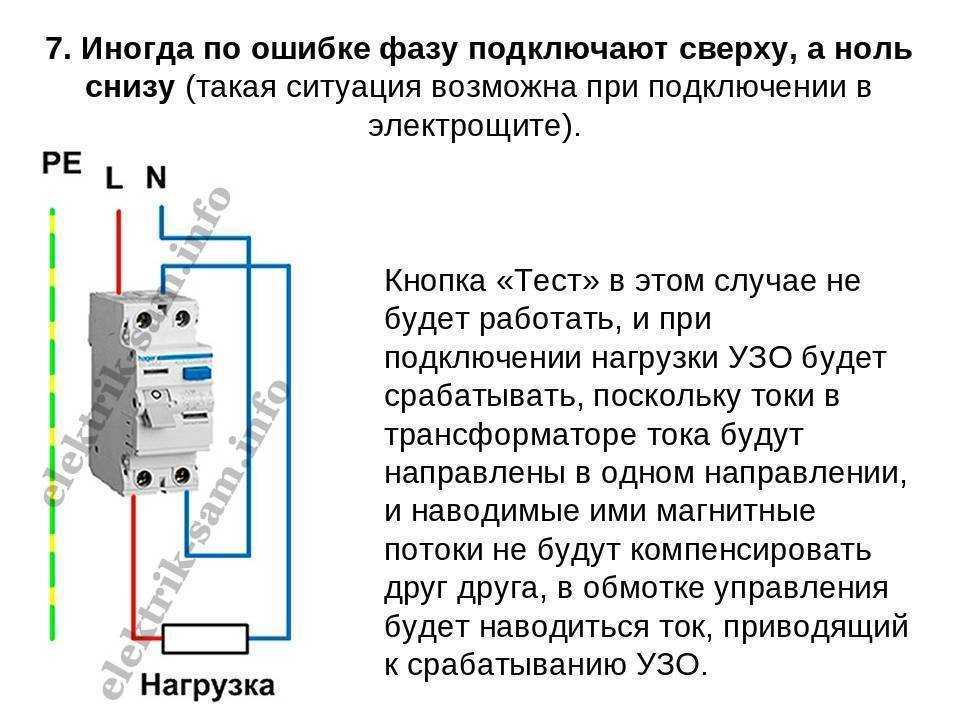

Необходимо обратить внимание на подключение фазного, нулевого и заземляющего провода в розетки
Другой вариант — выбивает новое, только что установленное УЗО. Прежнее защитное устройство работало корректно. В квартирной проводке никаких изменений не проводилось. В такой ситуации следует проверить подключение нового УЗО. Даже опытные мастера допускают ошибки.
Что делать если срабатывает УЗО?
Если у Вас отключилось («выбило») УЗО можно вызвать электрика на дом, или самостоятельно попробывать определить характер и место неисправности в электросети. Порядок действий при этом будет следующий:
Взвести УЗО (включить).
Если УЗО включается при повторном включении, то это значит, что в электросети была либо кратковременная утечка тока, или УЗО сработало из за помех в электросети. Если при включении УЗО оно длительное время работает без отключений — можно забыть про эту проблему. (это скарее всего помехи) Но если УЗО переодически срабатывает, то проблема вызвана нарушением изоляции с характером плохого контакта. (бывает в переносных шнурах, в поддключенных к электросети электропиборах, которые в определённых режимах дают утечку на землю. В этом случае поиск неисправного места, может занять продолжительное время.
Если УЗО не включается при повторном включении (мгновенно отключается), то это означает, что: электропроводка имеет повреждение изоляции, или какой-либо электроприбор неисправен. Так же нередко бывает неисправно и само УЗО. В этой ситуации действуем следующим образом:
Отключаем все автоматы (автоматовтоматических выключателей) тех цепей, которые подключены к сработавшиму УЗО. Если УЗО включилось — начинаем включать автоматические выключатели по очереди. После включения одного из автоматов, УЗО вновь сработает — в этой линии и следует искать неисправность.
Если УЗО не взводится при всех отключенных автоматах — отсоединяем от него отходящие провода и повторно пробуем его включить. Если УЗО не взводится — оно неисправно.
Как найти утечку тока в электропроводке?

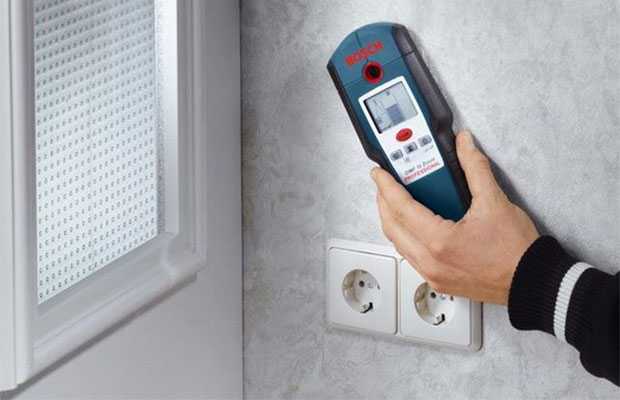

Опытный электрик знает — чтобы найти неисправную линию, необходимо отключать каждую линию по одной. После отключения, каждый раз проверяем УЗО на включение. Оно должно включиться, когда мы отключим неисправную цепь. Когда чепь определена, начинаем искать неисправность (утечку тока) уже в ней, детально. Для начала в этой линии отключаем все электроприборы. Подключаем эту линию в электрощите обратно, и взодим УЗО: если взводится — то неисправность надо искать в каком-то из электроприборов, если нет — то неисправность в электропроводке.
Поиск неисправного электроприбора:
По одному следует вернуть каждый электроприбор в цепь. Прибор при включении которого УЗО сработает — неисправен. Подключаем все электроприемники (кроме неисправного), взводим УЗО — всё должно работать!
Неисправный прибор — ремонтируем или покупаем новый.
УЗО (устройства защиты)
Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока.
УЗО обязательно устанавливаються в паре с автоматическими выключателями.
Дифференциальные автоматы (АВДТ)
Такие устройства объединят в себе УЗО и Выключатель автомат, что в свою очередь экономит место в электрощите но стоит на порядок дороже заменяемых устройств.
Вот в принципе и все основные устройства которые могут потребоваться для вашей безопасности и безопасности ваших электроприборов.
Вопросы присылайте любым едобным способом. См. меню
Не откладывайте решение проблем — ЗВОНИТЕ!
Что делать?

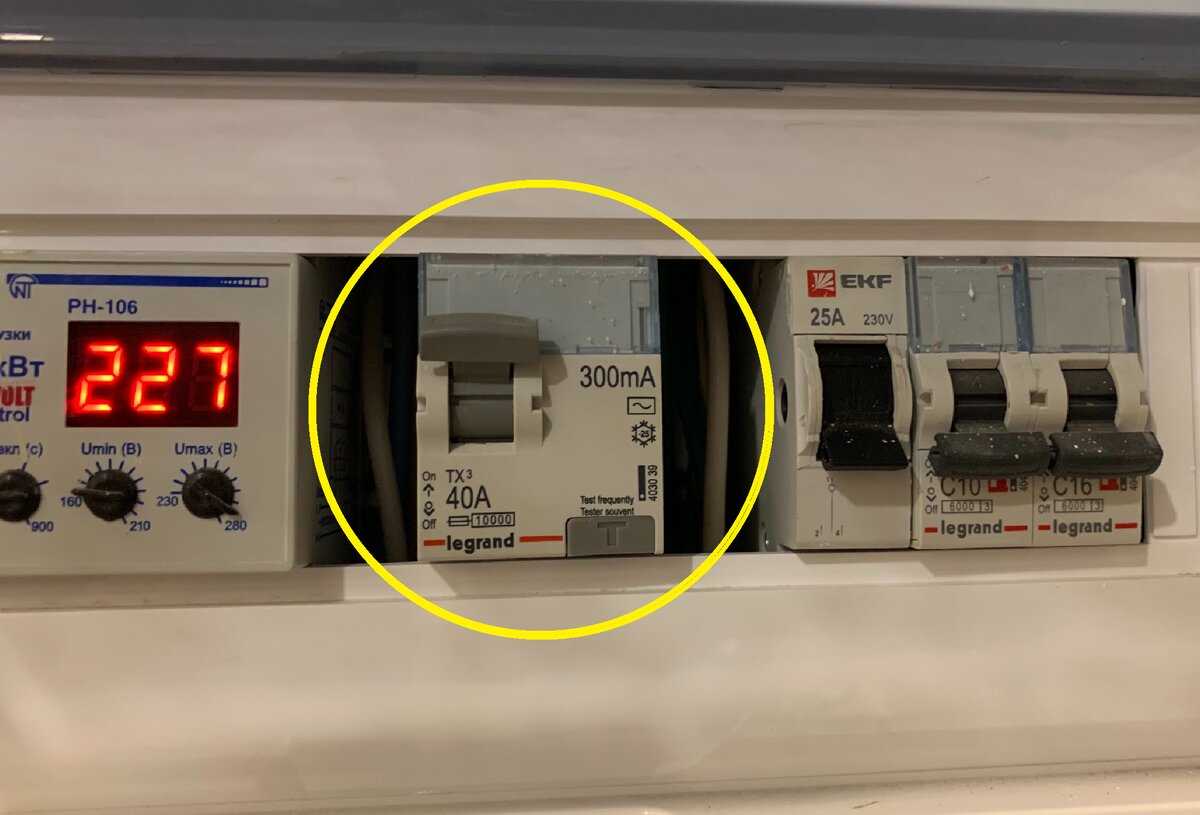

Прежде всего определите, какой из автоматов сработал в электрощите. Если это только общий автомат, то возникло замыкание непосредственно в электрощите. При внимательном осмотре это будет заметно, кроме того почувствуется запах горелой пластмассы. При наличии навыков можно приступить к ремонту повреждений, иначе нужно вызывать специалиста.
При срабатывании какого-либо линейного автомата (линия розеток или освещения) нужно искать неисправность конкретно на отключенной линии.
Линия розеток. Вынимаем все вилки электроприборов из розеток и пробуем включить автомат. Если автомат не отключился, то проблема состоит в поломке одного из устройств — потребителей электроэнергии. Найти его несложно — по очереди подключайте приборы в розетки и автоматический выключатель «выбьет» при подключенном неисправном приборе. Если же «выбивает» при всех выключенных электроприёмниках — дело в повреждении электропроводки. Тогда искать неисправность нужно в розетках и распределительных коробках — подтянуть для начала внутренние контакты. Если это ни к чему не приводит, то разъединяем провода в коробках и «прозваниваем» их мультиметром на факт короткого замыкания. Так можно понять, какой провод или кабель нужно заменить.
Линия освещения. Аналогичный принцип действий и в этом случае — обесточить все средства освещения на линии. Если автомат включился, то неисправность в одном из светильников. Поочерёдно включаем каждый из светильников, таким образом находя неисправный. Нашли — осматриваем контакты в электрическом патроне и приступаем к его ремонту. Если же автомат не включился и при выключенных светильниках, то ремонту подлежит электропроводка (неполадку нужно искать также, как и в случае с линией розеток).
Как найти виновника отключения – последовательные методы
Без теста всей системы понять причину может только очень опытный электрик. Менее квалифицированные специалисты предпочитают поэтапный поиск проблемы, организованный по следующей методике. Отрубаем подачу тока в квартиру или дом. Для этого нужно переставить в положение «Выкл» флажок центрального рубильника у счетчика. В квартире он находится на этажном щите (здоровенный железный ящик в стене на лестничной площадке). Далее нужно вернуть УЗО в положение «Вкл», и если рубильник автомата не сбросит обратно, то его механика работает, как надо.
В ином случае нужно сразу покупать новый УЗО – у старого не работает механическая часть, отвечающая за фиксацию в положении «Включено». Ток в сеть при этом пускать не нужно. Если механика автомата в порядке, пользователю необходимо проверить тестовую кнопку. Для этого нужно отключить провода от выходных клемм автомата (ослабить винты и выдернуть линию и ноль). Причем эти работы проводятся при отключенном центральном рубильнике. После этого рубильник включается, и если рычажок УЗО остался в положении «Включено», то тестовая кнопка автомата работает, как надо. Если флажок сбросило без нагрузки – УЗО сломан, и его придется заменить новым.
Если УЗО срабатывает без нагрузки, следует проверить состояние проводки
Следующий этап проверки – это оценка соответствия УЗО токам потребления. Для этого нужно выдернуть из розеток все электроприборы и подключить снятые с клемм автомата кабели электропроводки. Далее вы переводите рубильник автомата в положение «Включено» и начинаете возвращать вилки в розетку. На определенном этапе УЗО сработает на отключение, после того, как потребляемый ток превысит допустимое значение. Если это произошло, просто купите новый автомат с большим значением допустимого тока. Например, вместо 32 ампер приобретите автомат на 64 А.
Кроме того, до подключения электроприборов к сети можно протестировать состояние самой проводки. Если УЗО срабатывает без нагрузки (без включенных приборов), то в проводке есть скрытые дефекты. Их нужно локализовать и устранить до тестирования линии под нагрузкой. Действуя по этой методике, вы можете понять, почему срабатывает УЗО, и приступить к устранению причин, вызывающих это нарушение.
Основные поводы для ложного срабатывания
К нештатным причинам срабатывания относятся следующие разновидности «ложных тревог»:
- реакция на неисправность компонентов УЗО;
- реагирование на утечку внутри корпуса автомата;
- отклик на сигналы от разных линий, спровоцированный неправильным подключением.
Первую ложную тревогу может спровоцировать сломанная кнопка тестирования автомата. В этом случае мы наблюдаем срабатывание УЗО даже без нагрузки. Причем спусковым крючком в данном случае является относительно слабая вибрация корпуса. То есть достаточно буквально сильно хлопнуть дверью (даже межкомнатной), и в помещении тут же гаснет свет.
Вторая причина заключается в популярной в последнее время практике монтажа щита на улице или в неотапливаемой зоне. При таком подходе пользователь рискует получить пробой внутри корпуса, провоцируемый оседанием конденсата на контактах или избыточной влажностью атмосферы. Кроме того, в зимнее время при сильных морозах начинает шалить начинка автомата, провоцируя ложную тревогу вследствие температурных деформаций. Причем чаше всего в этом случае мы наблюдаем срабатывание и последующий вылет УЗО при повторном включении.
Третья причина ложного срабатывания формируется самим электриком. Малоопытные монтажники нарушают правила подключения автомата к системе. Причем наиболее частой причиной сбоя является практика объединения земли и нуля и ошибка выбора месторасположения автомата в однофазной сети. К этой же причине можно отнести и выбор УЗО с неподходящими характеристиками. Автомат может не соответствовать токам потребления электроприбора – в большинстве случаев водонагреватель или стиральная машина выбивают УЗО именно поэтому.
Сбои в работе автомата может вызывать неправильное подключение
Кроме того, сбой в работе автомата может спровоцировать и сама электропроводка. Например, при скрытом монтаже линии в слое штукатурки УЗО будет отключаться до полного высыхания отделки. Впрочем, причины неожиданного вылета автомата могут быть не единичными, а комплексными. Поэтому перед их устранением необходимо провести пошаговый поиск источника ложной тревоги.
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».
Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

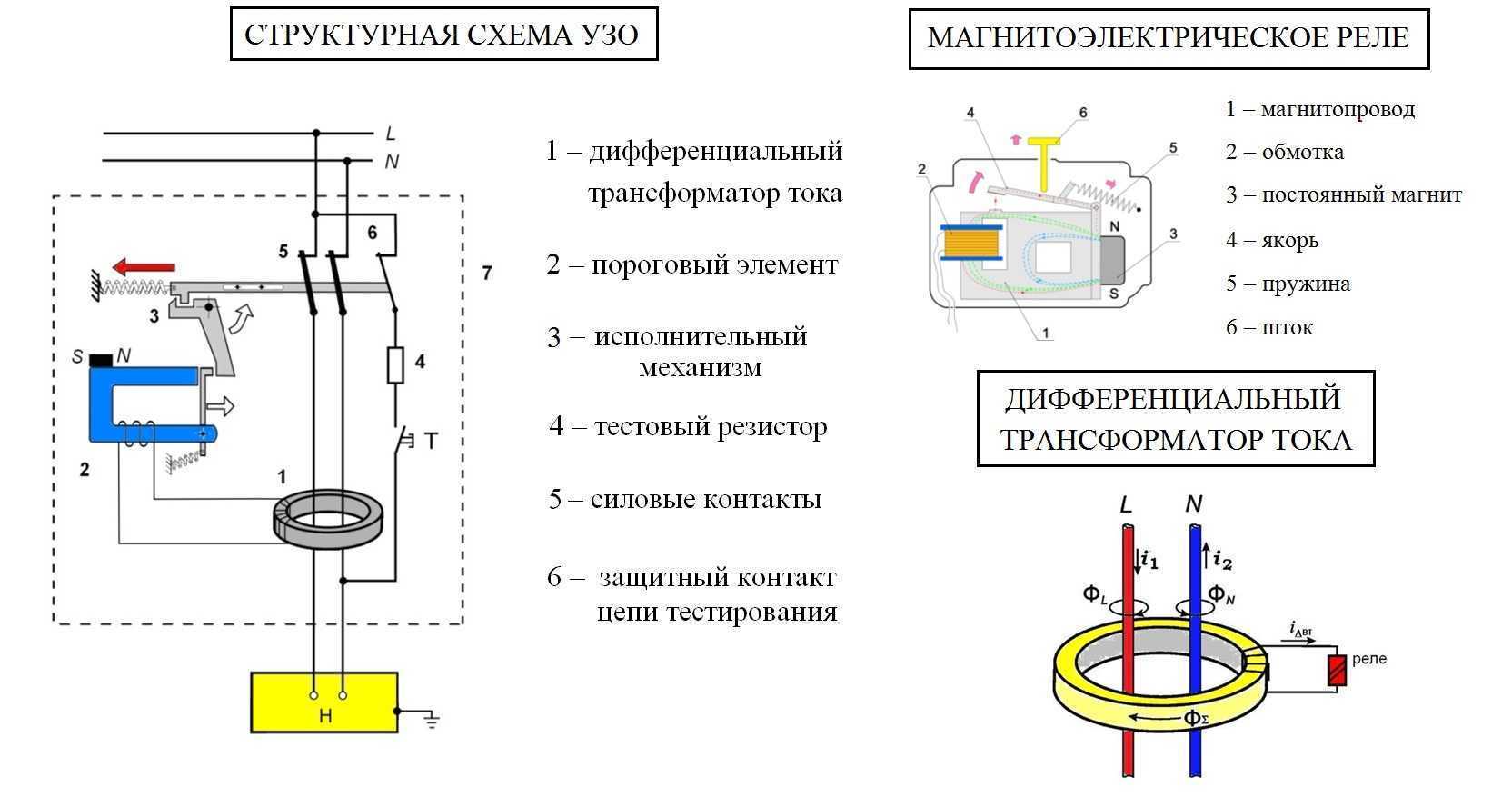

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Поломки стиральной машины при которых выбивает УЗО
Если выбивает УЗО при включении стиральной машины из-за наличия конденсата внутри устройства, то достаточно на несколько дней вынести аппарат в комнату, а летом в частном доме на улицу в солнечное место.
К сожалению, эта причина встречается редко, чаще всего срабатывает УЗО при включении стиральной машины по другим причинам, требующим ремонта или замены отдельных элементов.
Проблемы с нагревательным ТЭНом
Распространённой причиной срабатывания защиты является пробой ТЭНа на корпус. Признаком является отключение аппарата после начала подачи воды. Для осмотра и, при необходимости, замены нагревателя необходимо выполнить следующие операции:
1. Открыть ревизионный люк, расположенный на задней стенке стиралки. Это даст возможность отключить ТЭН от клеммника.
2. Отсоединённый нагреватель проверяется на сопротивление изоляции и спирали из нихрома. Эти параметры должны быть около 1МОм и 30Ом соответственно.
Неисправный ТЭН ремонту не подлежит, его необходимо заменить.
Неисправность платы управления
Влага, находящаяся в корпусе, может вывести из строя плату управления. На ней могут окислиться контакты, а от короткого замыкания перегореть электронные компоненты. Следы сырости определяются по разводам на поверхности и следам коррозии на контактах.
Неисправная электронная схема подлежит ремонту или замене. В некоторых случаях достаточно почистить контакты и тщательно вымыть плату водой, после чего высушить.
Замыкание в обмотках электродвигателя
Если в стиральной машине выбивает УЗО, то причиной может быть неисправность электродвигателя. Это происходит из-за попадания влаги внутрь обмоток. Возможен так же износ подшипников двигателя или барабана, из-за чего возрастает нагрузка, мотор перегревается и происходит разрушение изоляции и межвитковое замыкание.
Признаком неисправного электродвигателя является срабатывание защиты после наполнения бака водой.
Неисправность встроенного сетевого фильтра
Самыми простыми и легкоустранимыми неисправностями являются неисправность сетевого фильтра, шнура и вилки. При этом УЗО отключается сразу после включения аппарата в розетку.
В этом случае шнур и вилку можно заменить на другой, изготовленный самостоятельно или снятый с другого устройства аналогичной мощности, а сетевой фильтр для проверки допускается отключить.
Как итог – хорошо это или плохо, если срабатывает УЗО
Регулярные срабатывания УЗО, как и другой защитной автоматики, вносят достаточно большой дискомфорт в жизнь современного человека, особенно, если для этого нет видимых причин в виде оплавившихся розеток, стирка бьющейся током стиральной машинкой или такая же неправильная работа бойлера. Результатом периодически становится решение временно отключить устройство защитного отключения, но смысл в этом есть исключительно в том случае, если неисправно само УЗО.
Наглядно про причины выбивания УЗО на видео:
https://youtube.com/watch?v=cf%2520
Чтобы не подвергать себя риску поражения электрическим током, желательно знать, как провести хотя бы первоначальную диагностику УЗО – это вполне можно сделать в домашних условиях и подручными средствами.
Смысл в том, что если УЗО реагирует на утечку тока через микроскопическую трещинку (которую не стали искать), то после простого отключения устройства на ее месте будет возникать подгорание изоляции. Чем это чревато вряд ли стоит подробно объяснять.
Как итог – никогда нельзя жалеть времени чтобы найти причину, почему выбивает УЗО. Это в любом случае серьезный повод, чтобы основательно пересмотреть исправность не только самого устройства, но и защищаемой им электроцепи.
