Что такое магнетрон
Это генератор сверхвысокочастотного (СВЧ) излучения в печи. Электромагнитные волны, которые он излучает, нагревают продукты, приводя в движение молекулы воды в пище. Получается, что еда разогревается без теплового влияния извне. Поэтому рабочая температура в микроволновке не может превышать 100°С — точку кипения воды.
Как устроен
Тут можно вспомнить школьного физика, который справедливо говорил, что наука пригодится.
Принцип работы и схема этого электровакуумного диода напоминает обычную электрическую лампочку. Высокое напряжение подаётся к корпусу, который является катодом. Подключается питание, элементарные частицы — электроны — устремляются к аноду.
Из чего состоит анод? Медная гильза (цилиндр, трубка, лампа) с вакуумными секциями внутри и вольфрамовой нитью накала. По бокам расположены магниты, создающие магнитное поле и задающие спиралевидную траекторию движения частицам. Электроны, перемещаясь по резонатору с бешеной скоростью, возбуждают высокочастотные токи. Возникает мощный СВЧ-поток, который выходит в духовой шкаф через волновод (антенну). Защита устройства от перегревания обеспечивается алюминиевыми пластинами радиатора.
Если пища не греется, необходимо проверить магнетрон.
Принцип работы
После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.
Конструкция микроволновки
Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:
- Магнетрон.
- Трансформатор.
- Высоковольтный предохранитель.
- Выпрямительный диод.
- Конденсатор.
- Блок управления.
Расположение элементов в микроволновке Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.
При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.
Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.
При разборке микроволновки обязательно отключите её от сети.
Неисправности магнетрона микроволновой печи
Микроволновая печь применяется в быту для быстрого приготовления пищи уже довольно давно. Серийно их начали изготавливать в 1962 году и очень быстро эти приборы стали незаменимы практически на любой кухне. Приготовление пищи в печи происходит посредством обработки продуктов короткими электромагнитными волнами частотой 2,45 ГГц (сантиметровый диапазон), которые перемещаются в пространстве со скоростью 299,79 км/сек. При этом сама микроволновая печь не вырабатывает тепло, а только излучает радиоволны сверхвысокой частоты (СВЧ). Взаимодействуя с продуктами питания, эти волны заставляют молекулы жидкости, находящиеся в пище, вращаться с большой частотой. Возникающее при этом на молекулярном уровне трение и нагревает еду. Источником СВЧ-волн служит магнетрон, являющийся неотъемлемой частью микроволновки.
Различные магнетроны
Какое оборудование понадобится
Чтобы проверить магнетрон в микроволновке, потребуется специальное оборудование — мультиметр или тестер.
Мультиметр — это комбинированный электроизмерительный прибор, который определяет характеристики электрического сигнала:
- переменного напряжения;
- постоянного напряжения;
- постоянного тока;
- электрического сопротивления.
Дополнительно в некоторых мультиметрах есть функции измерения силы переменного тока, прозвонки (определение электрического сопротивления со звуковой или световой сигнализацией), тестирования диодов и транзисторов и пр.

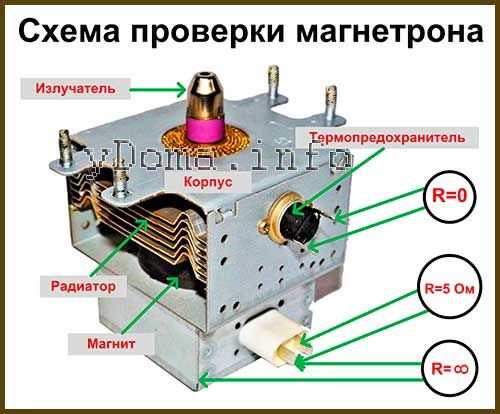

Проверка магнетрона СВЧ-печи тестером на наличие скрытой поломки проводится в несколько этапов:
- Микроволновку отключают от сети.
- Снимают боковую и верхнюю панели корпуса, обеспечив тем самым доступ к блоку.
- Проверяют нить накала. Для этого подключают щупы тестера к клеммам магнетрона для измерения сопротивления между ними. Если на мультиметре отображается значение в несколько Ом, значит, нить исправна. Если же тестер показывает бесконечность — нить перегорела.
- Проверяют печатную плату — схему питания магнетрона, включающую резисторы, диоды, конденсаторы, варисторы. Все детали тестируют мультиметром на месте, без выпаивания с платы.
- Определяют состояние термопредохранителя. Если он исправен, тестер покажет сопротивление, равное 0.
- Проверяют высоковольтный конденсатор на предмет пробоя. Если он в рабочем состоянии, мультиметр покажет бесконечность, если же неисправен — значение, близкое к 0.
Желательно протестировать высоковольтный диод. Уровень внутреннего сопротивления высок, поэтому тестер с небольшим диапазоном измерения сопротивления для этого не подойдет. Для правильной оценки состояния детали потребуется мегаомметр — электроизмерительный прибор (омметр) со шкалой более 100 мОм. Однако такое устройство не всегда найдется под рукой.
Есть другой способ диагностики с использованием двухпроводной домашней электросети. Для этого:
- Один вывод диода подключают к сетевому проводу.
- Между вторым и другим проводником сети включают мультиметр для измерения постоянного напряжения.
- Если диод целый, измерительный прибор покажет выпрямленное напряжение. При повреждении диода показатель останется нулевым.
Практически любую неисправность возможно устранить, заменив вышедшую из строя деталь. Лишь при разгерметизации блок не подлежит ремонту — его заменяют на новый.
Зачем тарелка вертится
Первые микроволновки не были оснащены вращающимся поддоном, до него додумались позднее. Обладателям первых дорогостоящих печек не позавидуешь — они вручную переворачивали еду, аппарат приходилось включать минимум дважды. Позднее разработчики усовершенствовали конструкцию микроволновки и автоматизировали процесс — техника стала работать без участия человека.
Чтобы пища равномерно прогревалась, в конструкцию была введена тарелка с колесиками. Равномерное вращение позволяет продукту полностью прогреться за один цикл.
Если тарелка перестала крутиться, можно:
- Ничего не предпринимать и поворачивать вручную. Это несерьезный подход, современная техника должна работать согласно заявленным функциям, не отнимая время своего владельца и не усложняя процесс готовки.
- Выяснить, почему механизм не крутит поддон. Когда будет обнаружена причина неисправности, принять меры для ее устранения.
Поиск поломки
Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:
- Целостность сетевого шнура.
- Положение дверцы и систему ее закрытия.
- Состояние сетевого предохранителя и термореле.
В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.
Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.
Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.
Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.
Порядок действий если нет нагрева
Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.
При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.
Полезные рекомендации
Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:
В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона
Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор
Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.
Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.
Ремонт магнетрона микроволновки своими руками
Отремонтировать магнетрон микроволновки своими руками довольно сложно — в большинстве случаев деталь просто меняют. Но иногда можно восстановить работоспособность пострадавшего узла.
Ремонт колпачка волновода
Если на волноводе разрушился тонкий алюминиевый колпачок, отреставрировать его обычно нельзя. Но можно просто поменять положение детали:
- Прокрутить колпачок на 180 градусов относительно изначального расположения.
- Проверить сопротивление — оно должно составлять менее 1 Ом.
Микроволновка дает нагрузку только на одну сторону алюминиевого колпачка. Поэтому переворачивание позволяет восстановить работоспособность прибора. Способ решения проблемы временный, при первой возможности рекомендуется все равно провести замену колпачка в СВЧ.

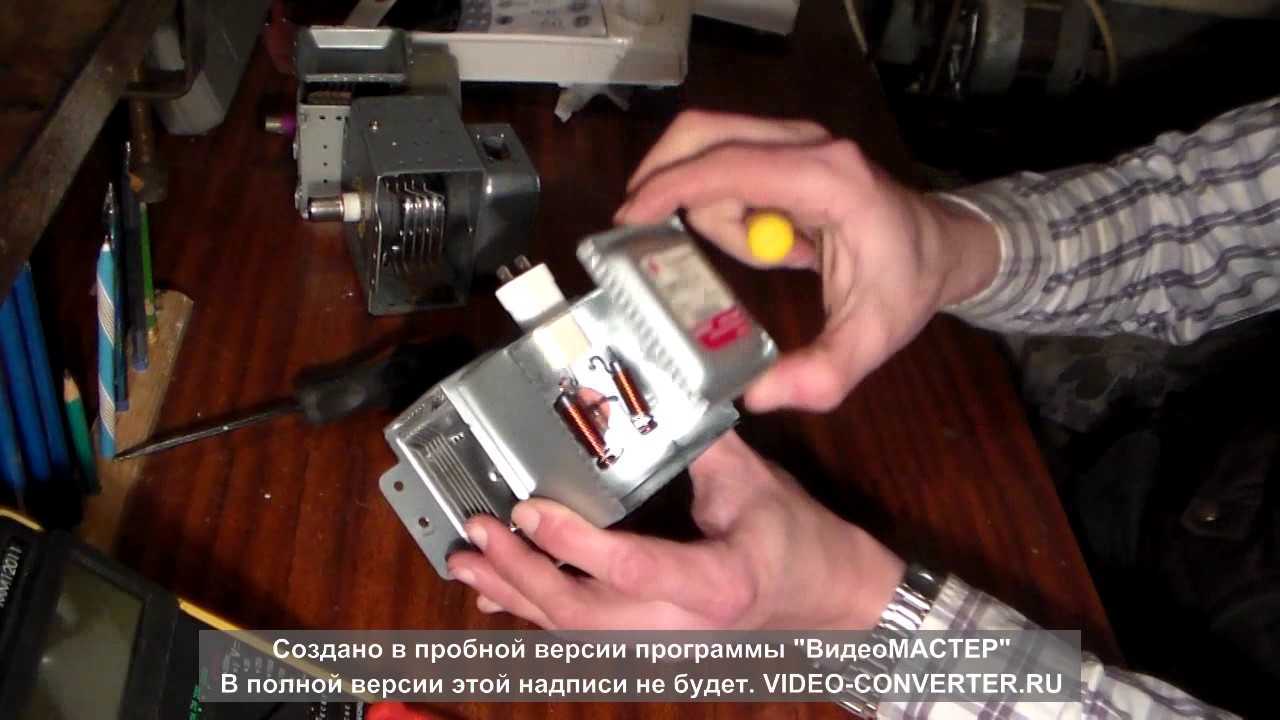

Ремонт проходного конденсатора
Починить магнетрон микроволновки можно в том случае, если пострадал проходной конденсатор — цилиндр, который заходит в отсек с катушками индуктивности. Ремонт выполняют так:
- Отпаивают или откусывают одну из катушек и прозванивают оба контакта колодок на корпус. Если проходной конденсатор пробит, при проверке мультиметр покажет очень большое сопротивление.
- Неисправную деталь плоскогубцами выламывают до голого стержня. Затем при помощи мультиметра убеждаются, что относительно корпуса отсутствует сопротивление.
- На обнаженный стержень надевают кембрик — изолирующую трубку с диэлектрическими свойствами. Затем аккуратно припаивают на место катушку индуктивности.
- Отсек закрывают крышкой. Затем припаивают к стержню примерно в 2 см от корпуса высоковольтный конденсатор 470 pf x 6300 V. Второй контакт детали выводят на корпус.
- И стержень, и выводы конденсатора тщательно изолируют. После этого на клеммы возвращают провода.
Для отремонтированной микроволновки остается провести проверку. Если предпринятые меры не помогли, лучше обратиться в сервисный центр или выполнить полную замену магнетрона.
Причины поломки
Если при включении микроволновой печи не происходит нагрев помещенных внутрь продуктов, скорее всего причина кроется в поломке магнетрона. При этом свет в рабочей камере может гореть, поворотный стол — вращаться. Как правило, магнетрон выходит из строя по причине своего естественного износа или нарушений пользователем правил эксплуатации прибора.
Разгерметизация
Поскольку магнетрон представляет по сути электровакуумный диод, то при отсутствии вакуума он функционировать не будет. Вакуум необходим, чтобы электроны могли беспрепятственно отделяться от раскаленного катода. Разгерметизированный магнетрон ремонту не подлежит, его необходимо заменить.
Повреждение колпачка
Колпачок магнетрона формирует емкостную электрическую связь между вибратором и стенками волновода и защищает место холодной сварки, которым «закрыли» трубку для вакуумирования – штенгель. При повреждении колпачка, особенно, если он оплавился или в нем образовалась дыра, его необходимо заменить. Если колпачок не пробит, а на нем просто образовался нагар, его можно попытаться очистить мелкозернистой наждачной бумагой.
Для замены нужно подобрать колпачок или сделать его самостоятельно из электролитического конденсатора подходящего диаметра. Как правило, посадочные места у всех магнетронов одинаковые
Но, очень важно использовать колпачок нужной высоты – он не должен быть выше старого. Если не выдержать эти требования, может возникнуть дисбаланс всей системы и все равно придется менять полностью магнетрон
Тотальный износ
Если микроволновая печь имеет длительный срок эксплуатации, все ее элементы физически изнашиваются. При этом возможно нарушение контактов электропроводки прибора, нарушение работы элементов управления, электронного модуля и других узлов. Также со временем повреждается внутреннее покрытие камеры. Эксплуатировать такую микроволновую печь нельзя, поскольку это является опасным. При появлении первых признаков тотального износа прибора целесообразно рассмотреть вопрос покупки новой микроволновой печи.
Поврежден магнит
Анодный блок магнетрона находится между магнитами. Электромагниты или постоянные магниты создают магнитное поле, параллельное оси магнетрона. Создаваемое ими магнитное поле действует на электроны и отклоняет их на спиральную траекторию. В результате между анодом и катодом создается вращательное спиралевидное облако. При повреждении магнита ремонт магнетрона выполнить невозможно, требуется только полная замена. Единственным исключением является ситуация, когда лопнул верхний магнит. Его можно заменить на аналогичный. При этом не стоит доверять сомнительным рекомендациям в интернете о возможном восстановлении магнита путем склеивания.
Проблемы с переходным конденсатором
Переходные конденсаторы вместе с дросселями образуют СВЧ фильтр для защиты от проникновения СВЧ излучения из магнетрона. Целостность конденсатора можно проверить, измерив сопротивление между корпусом магнетрона и выводами. Конденсатор работоспособен, если его сопротивление от нуля за несколько секунд вырастет до бесконечности. Пробой конденсатора вызовет выход из строя магнетрона.
При наличие определенных навыков, можно попытаться заменить конденсатор. Для этого нужно снять крышку фильтра, откусить кусачками дроссельные контакты. Затем рассверлить отверстия вокруг конденсатора, используя сверло диаметром 3 мм. Достав фильтра из корпуса, отмотать по одному витку у каждого, увеличив при этом длину контакта. Потом нужно аккуратно зачистить ножом или наждачной бумагой контакты.
Вставив новый конденсатор в корпус фильтра, прикрутить его болтами. Затем соединить контакты, чтобы они не касались стенок коробки и закрыть крышку фильтра. При замене конденсаторов нельзя использовать обычный припой. В этом случае необходимо пользоваться тугоплавким припоем или использовать устройство для контактной сварки. Но, нужно понимать, что такие работы лучше доверить профессиональным мастерам. К тому же, оптимальным выходом, в этом случае будет все же полная замена магнетрона.
Обрыв нити
При обрыве нити накала магнетрона элемент ремонту не подлежит. В таких ситуациях требуется только полная замена магнетрона. Проверить нить накала можно, используя мультиметр. Для этого необходимо перевести тестер в режим сопротивления. Затем отсоединить одну клемму магнетрона от цепи питания и проверить состояние клемм. При повреждении нити накала мультиметр покажет сопротивление от двух до трех Ом. Если произошел обрыв нити, тестер покажет «бесконечность», поскольку никакой реакции на прикосновение не будет.

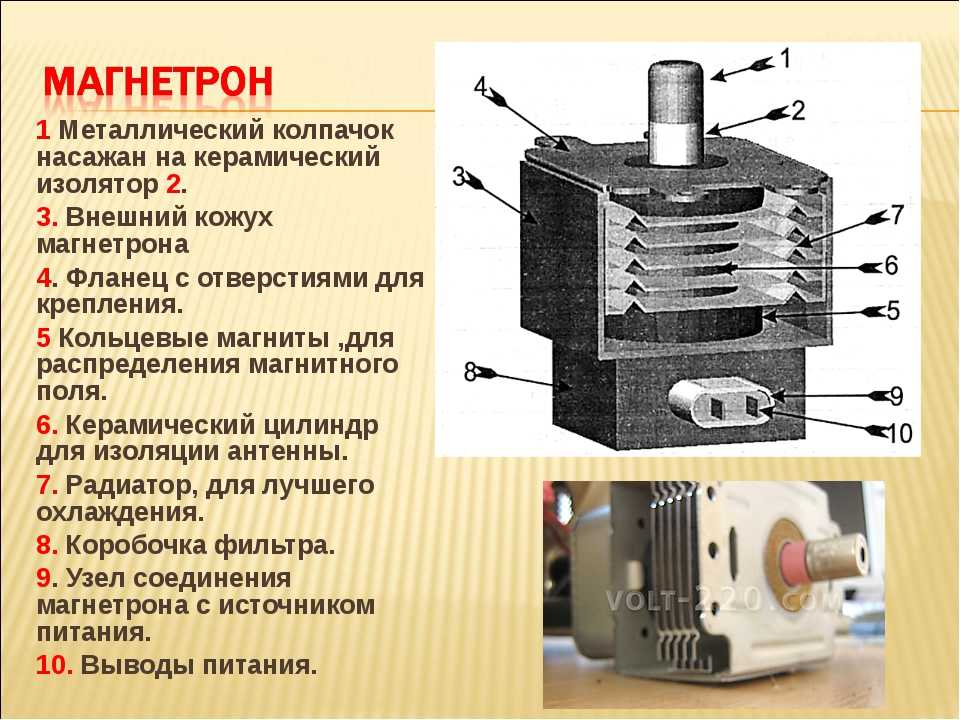

Принцип действия и конструкция магнетрона
Многие владельцы СВЧ-печей, изучая инструкцию по ее эксплуатации, задаются вопросом: «Что такое магнетрон и как он работает?». Магнетроном (от греч. magnetis — магнит, электрон) в радиоэлектронике называют мощную вакуумную радиолампу-диод, в состав которой входят:
- анод-резонатор цилиндрической формы, изготовленный из меди;
- катод, в который встроена нить накала;
- кольцевые магниты, установленные на торцах лампы.
Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри
Принцип работы магнетрона заключается в торможении потока электронов в пересекающихся под углом 90° электрическом и магнитном полях. Распределение магнитного поля, образованного торцевыми магнитами, обеспечивается магнитопроводом, роль которого выполняет внешний кожух магнетрона, оснащенный фланцем крепления его к волноводу. Взаимодействие потока электронов, эмитированного из катода, с этим магнитным полем вызывает появление СВЧ-волн, которые улавливаются проволочной петлей и выводятся наружу при помощи излучающей антенны, помещенной в керамический цилиндр. В качестве антенны используется специальная трубка (штенгель), с помощью которой из лампы откачивался воздух. На нее плотно запрессован металлический колпачок.
Подключение магнетрона.
В процессе работы магнетрон сильно нагревается, поэтому в его конструкции предусмотрен пластинчатый радиатор, который к тому же обдувается вентилятором. Кроме того, прибор оснащается термопредохранителем. Проникновению высокочастотного излучения по проводам электропитания препятствует высокочастотный фильтр, состоящий из проходных конденсаторов и индуктивных выводов.
Магнетрон представляет собой сложный электронный прибор, разобрать и отремонтировать который непросто даже профессионалу. Поэтому, убедившись в том, что не работает именно магнетрон, лучше всего воспользоваться услугами сервисной службы, располагающей подготовленными сотрудниками, а также необходимым инструментарием и запчастями.
Другие возможные поломки
Кроме основных поломок есть и другие, которые встречаются значительно реже, но доставляют пользователям уйму неприятностей. Давайте выясним, что делать, если микроволновая печь не работает, не крутится поддон или не работает дисплей.
Поломка подсветки
Что делать, если не горит лампочка? Подсветка СВЧ-печи включается в процессе работы или при открытии дверцы. Самая простая причина, почему она не работает — перегорание лампочки. В редких случаях проблема заключается в самой подсветке. Если лампочку можно заменить самостоятельно, то ремонт подсветки своими руками лучше не проводить. Во избежание серьёзных поломок рекомендуется обратиться к специалисту.
Неисправность предохранителя
Частая проблема после скачка напряжения — сгорание предохранителя. Эта поломка может быть причиной того, что печка не включается. Если замена предохранителя не помогла, неисправен трансформатор или диод.
Неравномерно крутится тарелка
Если тарелка крутится рывками, то следует тщательно очистить ролики. Чистка оказалась не эффективной? Вероятно, не работает двигатель тарелки. В таком случае деталь следует заменить.
Неисправность вентилятора
Если печь выключается и снова включается сама по себе — причина кроется в плохой вентиляции. Для устранения поломки потребуется очистить решётки охлаждения и штатные каналы, после чего проверить работу устройства.
Устройство не работает
Микроволновка не работает, при этом предохранитель, вилка и кабель исправны — возможно, дело в неисправности диода или трансформатора. Сложно сказать, как действовать в такой ситуации. Модели от «Панасоника» или «Самсунга» могут иметь свои особенности конструкции. Чтобы окончательно не сломать прибор, рекомендуется обратиться к мастеру.
Микроволновка не отключается
Если печь не отключается, при этом горит свет внутри камеры, вращается поддон, а сам прибор выключается только если выдернуть вилку из розетки — причина неполадок в одном из нескольких микропереключателей двери. Чтобы определить точную причину, необходимо произвести разборку устройства, после чего провести проверку концевиков. Не советуем разбирать устройство самостоятельно. Если ваша модель от производителей LG, Daewoo, Bosch или Siemens, то правильным решением будет обращение в официальный сервисный центр. Если микроволновка относится к бюджетным и малоизвестным моделям, рекомендуется вызвать ремонтника или отправить технику в мастерскую.
Теперь вы знаете, как поступить, если ваша СВЧ-печь не подаёт признаков жизни или наоборот — совсем не отключается. Зная, что может сгореть или сломаться и как разобрать устройство, можно устранить основную часть возникших неполадок
Главное — не забывать о мерах предосторожности, технике безопасности и инструкции, которая обязательно вам пригодится
Если сломался двигатель
Самая неприятная причина, по которой не крутится тарелка, — сломанный двигатель. Как говорилось выше, замена двигателя — дорогое удовольствие, решиться на которое может не всякий владелец СВЧ-печки. Нужно прежде просчитать рациональность такого шага. Зачастую неисправность связана с поломкой редуктора или с некачественной проводкой. При любой ситуации нужна замена мотора.
Чтобы разобраться в причинах неисправности, нужно знать устройство двигателя. Рассмотрим подробнее механизмы, влияющие на работу мотора:
Двигательный вал. С его помощью производится вращательное движение. Поломка вала может быть вызвана неосторожным обращением или вмешательство в его работу, например:
- торможением вручную;
- касанием посудой стенок камеры;
- повышенной нагрузкой на механизм.
Важно! Купив СВЧ-печь, обязательно ознакомьтесь с инструкцией, чтобы знать, как правильно ей пользоваться, какие нагрузки она способна выдержать. Корпус двигателя и крышка редуктора
Их задача — предотвращение попадания воды, частиц пищи и инородных предметов внутрь микроволновки
Корпус двигателя и крышка редуктора. Их задача — предотвращение попадания воды, частиц пищи и инородных предметов внутрь микроволновки.
Редуктор. Отвечает за функционирование вращающегося элемента. Поломка редуктора случается редко — это довольно износоустойчивый механизм. Когда истираются шестеренки, участвующие во вращении, он ломается.
Внимание! Сегодня в СВЧ-печах вместо металлических шестеренок используют пластиковые аналоги, что не способствует стойкости редуктора. Чтобы выяснить причины поломки, нужно разобрать устройство
Сначала снимают панель, закрывающую двигатель. Затем его снимают и раскручивают отверткой и пассатижами. Зачастую под крышкой скапливается жир — его надо аккуратно убрать, не повреждая механизм. Можно воспользоваться обычным спиртом или специальным составом. Когда жир убран, необходимо смазать важные узлы мотора и зафиксировать корпус
Чтобы выяснить причины поломки, нужно разобрать устройство. Сначала снимают панель, закрывающую двигатель. Затем его снимают и раскручивают отверткой и пассатижами. Зачастую под крышкой скапливается жир — его надо аккуратно убрать, не повреждая механизм. Можно воспользоваться обычным спиртом или специальным составом. Когда жир убран, необходимо смазать важные узлы мотора и зафиксировать корпус.

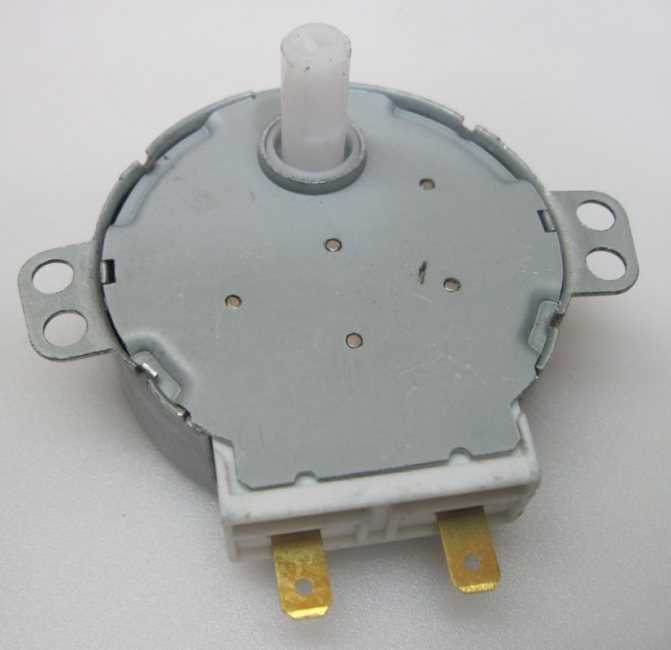

Какой нужен мотор
Чтобы мотор полноценно работал, у него должны быть небольшие обороты и большой крутящий момент. От него также требуется высокий КПД и энергоэффективность. В микроволновках используются синхронные двигатели малой мощности (4 Вт), делающие 3-7 оборотов в минуту. Они без труда поворачивают тарелку, на которую поставлено несколько килограммов.
Чтобы заменить сломанный мотор или редуктор, особых талантов не нужно — следуйте соответствующим видео-инструкциям:
При замене двигателя не следует проворачивать вал, если вы касаетесь клемм питания, — можете сломать редуктор или вас ударит током. Выбирая, чем заменить поломанную деталь, не берите дешевые аналоги — они некачественные и вряд ли прослужат долго.
Конденсатор, диод и предохранитель – они выходят из строя чаще всего
Самыми уязвимыми компонентами схемы микроволновой печи профессионалы считают указанные высоковольтные детали. Их поломка без проблем диагностируется в домашних условиях. А сам ремонт конденсатора, предохранителя и диода выполняется без применения паяльника и другого специального инструмента.
В большинстве популярных аппаратов (например, в печках фирмы LG) он крепится двумя боковыми и четырьмя задними винтами. Их необходимо аккуратно открутить подходящей по размеру плоской или крестовой отверткой. Перед нами откроется внутренний мир микроволновой печи.
Вам потребуется найти предохранитель. Его изготавливают в виде баллончика из стекла, внутри которого смонтирован тонкий проводок и маленькая пружина. Непосредственно высоковольтный предохранитель производители прячут в пластмассовую изолирующую втулку. Ее следует разобрать и внимательно посмотреть на состояние интересующего нас элемента.
Если пружина в баллончике равномерно растянута, предохранитель находится в рабочем состоянии. Причину неисправности СВЧ-агрегата следует искать в других компонентах схемы. Если же пружинка порвана либо сжалась, ее придется заменить – купить целый предохранитель, снять старый, установить на его место новый элемент.
Читать также: Обозначение контактора на однолинейной схеме
Магнетрон микроволновой печи
Вот и весь ремонт своими руками! Он выполняется одинаково для аппаратов разных производителей, начиная от популярной компании LG и заканчивая никому неизвестными китайскими фирмочками, чья продукция буквально заполонила наш рынок.
Немного сложнее проверить исправность конденсатора и диода. В этом случае нужно отсоединить эти элементы от схемы и подключить их (поочередно) к небольшой по мощности (15 Вт) лампе накаливания. Оптимально использовать лампочку в настольном либо настенном светильнике. После подсоединения проверяемой детали к осветительному прибору его включают в бытовую (220 В) электросеть.
Лампочка будет гореть в половину накала, если диод и конденсатор исправны, и вовсе не гореть либо светиться очень ярко в случае их поломки. Решается такая проблема просто – заменой испорченного элемента.
Важный момент! Новый диод следует подключать правильно. На его корпусе всегда есть специальная маркировка, указывающая на отрицательный и положительный вывод элемента. Здесь главное – не перепутать его концы. Минусовой вывод всегда подключается к конденсатору, а плюсовой – к корпусу СВЧ-печи.
Еще один нюанс. Если вы увидели, что высоковольтный предохранитель вышел из строя, сразу же проверьте на исправность конденсатор и диод. В большинстве случаев пробой на этих элементах становится причиной сгорания предохранителя.
Перегорание защитной слюды
Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.
Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.
Прогорание слюды
Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.
Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.
