Обозначение узо на однолинейной схеме

Подключение без ошибок

Важно произвести грамотное подключение не только к источнику энергии, но и друг к другу. Есть два основных варианта:

Самый распространенный и часто применяемый — основной автомат — счетчик учета — УЗО.
Что будет работать эффективнее: основной автомат — счетчик учета — УЗО селективного типа — групповой автомат — групповое УЗО.

Условное обозначение УЗО на электрической схеме имеет свой символ — D. Специалисты по ним прочитывают и понимают, как функционирует вся система. Есть правила, которые не стоит нарушать:

После выхода из провод с нулевым показателем не должен соединяться клеммой заземления. Потому что это дает вероятность утечки тока и ложных отключений

Важно подключить УЗО полностью. Когда провод от запитки идет мимо, появляется ток в Это воспринимается системой как нарушение, и идет срабатывание защиты

Есть нулевые провода розеток, которые проверяются УЗО. Они не должны быть зафиксированы с заземлением. Потому что будет происходить отключение сети при маленьких колебаниях. Когда создаются групповые защитные установки, то нельзя перехлестывать нулевые провода на входящих клеммах. Это приведет к защитной реакции всей установки.

Именно по этой причине всегда выполняется предварительная схема. Иначе можно запутаться даже специалисту. Не всегда процесс сложный, есть такие устройства, работа которых настраивается просто

Важно учесть все ошибки, способные происходить в сети. Когда в схему все внесено грамотно, работа УЗО приносит эффект

Сегодня имеются и аналоги такой системы защиты. Но перед выбором стоит понять, как они работают.

Примеры построения обозначений контактов коммутационных устройств

С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Условное графическое обозначение элемента аналоговой техники: 1 обозначение функции элемента; 2 линии выводов; 3 указатели; 4 метки; 5 основное поле; 6 дополнительные поля Обозначения основных меток выводов Метка вывода Начальное значение интегрирования Установка начального значения Установка в состояние 0 Установка в исходное состояние сброс Поддержание текущего значения сигнала Строб, такт Пуск Балансировка коррекция 0 Коррекция частотная Питание: от источника напряжения общее обозначение от источника напряжением 15 B Общий вывод общее обозначение : для аналоговой части элемента для цифровой части элемента Обозначение I S R SR H C ST NC FC Таблица 13 U 15 B V V или V V 35 Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Пример функциональной схемы телевизионного приемника Принципиальная. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать.! В приложении приведены примеры электрических схем. Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. Но начнем немного издалека В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Пример функциональной схемы телевизионного приемника Принципиальная.

На схеме должны быть изображены изделие, его входные и выходные элементы разъемы, зажимы и т. Выключатель концевой с двумя отдельными цепями 9. Графические обозначения следует выполнять линиями той же толщины, что и линии связи. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.

Понятие схемы и ее составных частей Разновидности схем и их особенности Условные обозначения в электрических схемах Буквенно-цифровые позиционные обозначения Графические обозначения Коммутационные и контактные элементы Резисторы и конденсаторы Полупроводниковые элементы Элементы аналоговой техники Элементы цифровой техники Электрические машины Прочие элементы Общие правила выполнения схем Основные положения Линии Текстовая информация Оформление схем Заключение.. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Поскольку функциональные схемы при эксплуатации изделия применяют совместно с принципиальными, необходимо чтобы буквенно-цифровые обозначения элементов и устройств на этих схемах были одинаковыми. Переключение SWT или Условные графические обозначения силового оборудования станций и подстанций

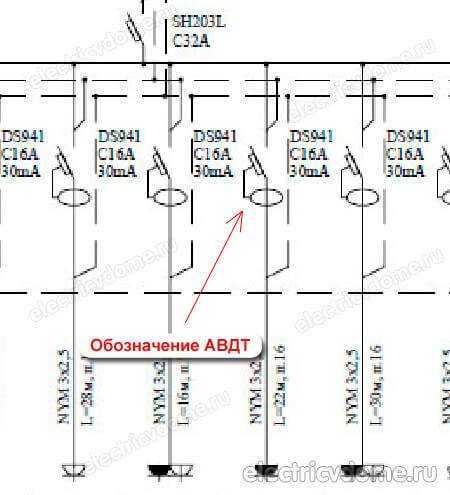

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

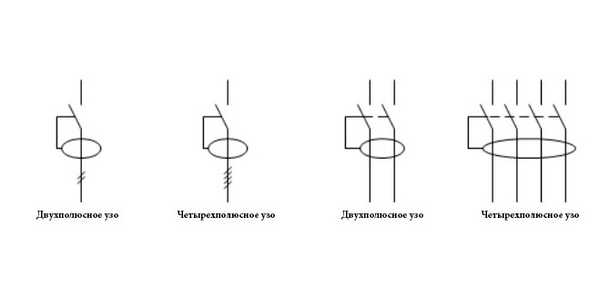

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной – элементы, провода и полюса изображаются символически.

Подключение нулевого и заземляющего провода после УЗО

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы

Важно учитывать следующие часто встречающиеся ошибки:

Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Пример реального проекта

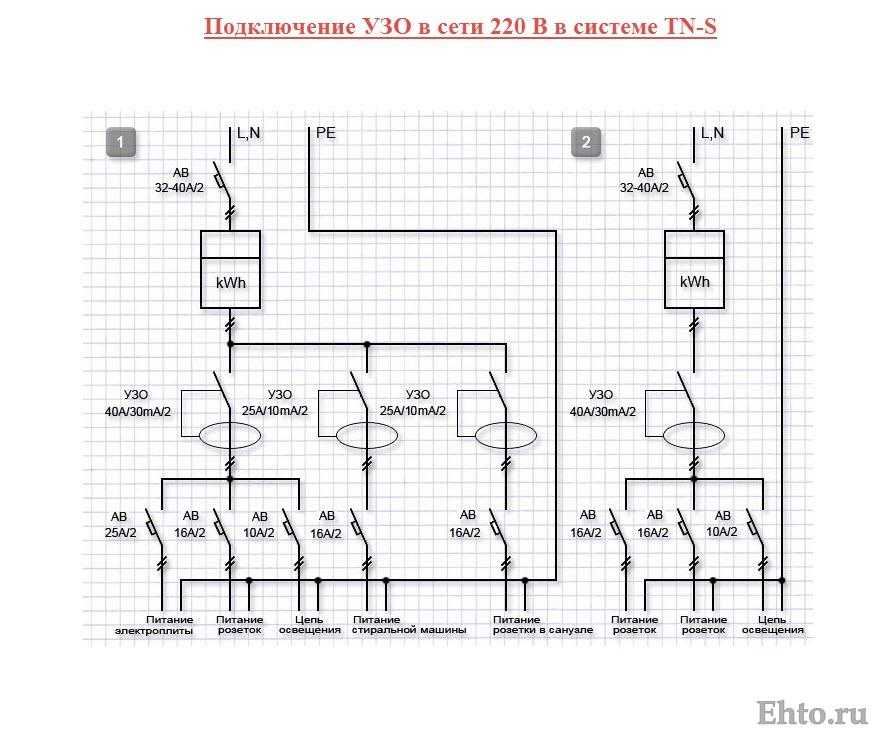

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

освещение комнаты, прихожей и кухни;
свет и розетки в туалете;
розетки в жилой комнате;
розетки в коридоре и кухне;
электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – \, или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Схема проводки в квартире | Всё для Вашего дома

Первым шагом при смене проводки в квартире является составление схемы. Для составления схемы необходимо познакомиться с тем как отображаются основные элементы на схеме. Так же в этой статье будут приведены несколько типовых схем проводки в квартире.

Виды схем проводки в квартире

При самостоятельно смене проводки в квартире понадобятся два вида схем: принциаиальная и электромонтажная схема.

Принципиальная схема – это схема показывает основные электрические связи между элементами, изброжённых при помощи специальных буквенно-цифровых и условных графических обозначений (УГО). Обычно принципиальная схема изображается однолинейной.

Однолинейная схема – это такая схема, на которой фазные провода отображаются одной линией, нулевой проводник не отображается, а нагрузки и защитные аппараты показаны схематично без схемы их подключения.

Электромонтажная схема – на такой схеме все обозначения наносят на план квартиры, который в свою очередь выполняется в масштабе. Обычно на электромонтажной схеме показано точное размещение квартирного щита, монтажных коробок, выключателей, розеток, освещения и прохождение всех линий.

Условные обозначения на квартирных схемах проводки

Для того чтобы правильно составить схему, нужно знать как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и нормируются ГОСТами.

Один из них ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Так же стоит изучить ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

Ниже приведены УГО основных элементов, которые понадобятся Вам при составлении схемы проводки в квартире.

Обозначения, применяемые на принципиальных схемах

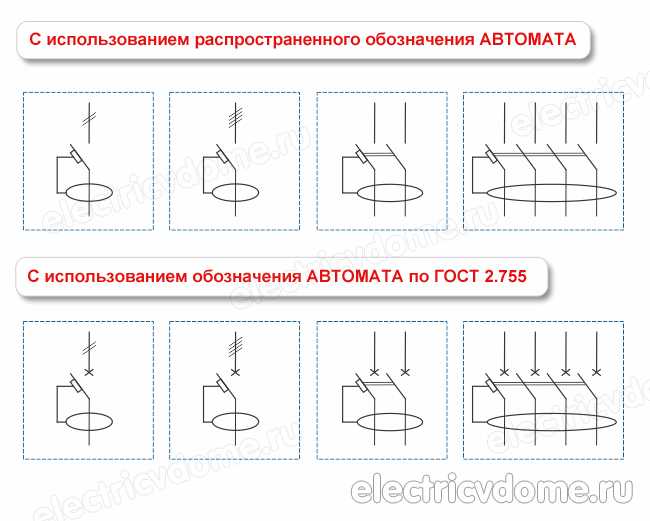

Автоматический выключатель, автомат (ГОСТ 2.755-87). Буквенное обозначение – QF.

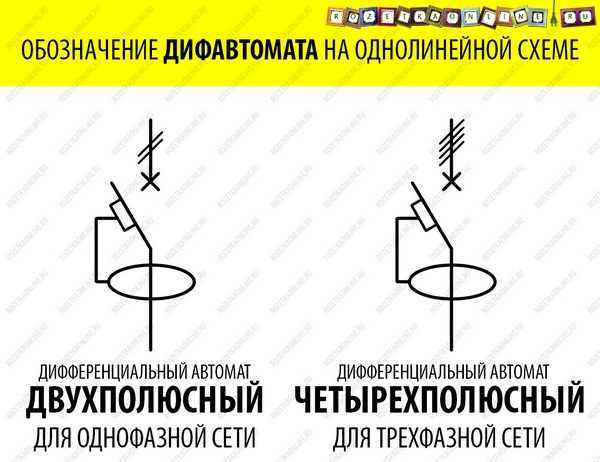

Дифавтомат, УЗО. Буквенное обозначение – QF.

Счётчик электрический активной мощности (ГОСТ 2.729-68). Буквенное обозначение – PI.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение – EL.

Обозначения, применяемые на электромонтажных схемах

Все эти обозначения взяты из ГОСТ 21.614-88.

Монтажная коробка, осветительная коробка.

Выключатель накладной.

Выключатель скрытой установки.

Розетка накладная с защитным контактом.

Розетка скрытой установки с защитным контактом.

Пример типовых схем для квартирных проводок

Первая из представленных схем, это простейшая однолинейная схема для одно- или двухкомнатной квартиры. Поитание осуществляется через этажный щиток от одной фазы, так же с этажного щитка в квартиру заводится рабочее и защитное заземление. Далее следует вводный двухполюсный автомат, отключающий фазу и ноль. Вводный автомат устанваливается до щётчика электрической энергии согласно п.1.5.36. ПУЭ, который гласит:

«Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику».

За счётчиком распологается шина, к которой подключены автоматы плиты и освещения, а так же розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двух- и трёхкомнатных квартир. Эта схема отличается тем, что розетки запитаны через два двухполюсных УЗО (дифавтомата), таким образом, обеспечивается отдельная линия питания для комнат, и отдельная для ванной, туалета, кухни и коридора. Электрическая плита на этой схеме запитана через двухполюсное УЗО (дифавтомат), это делать не обязательно, но всё же желательно, для обеспечения повышенной безопасности от попадания под косвенное напряжение.

Принцип работы

Назначение УЗО мы уже знаем — это защита от замыканий. Защита осуществляется в следующих направлениях:

Замыкание. Когда фазный провод дает сбой, это есть на многих бытовых приборах — машинках-автоматах, водонагревателях, посудомоечных машинах и т. д. Поломка часто происходит в момент нагрева основного элемента.
Нарушение монтажных правил при прокладке электропроводки. Если ее убрали под штукатурку, то УЗО будет срабатывать, пока не выполнится ремонт.
Нарушение соединения в электрическом щите. Если создаются условия, при которых происходит незначительная потеря тока, то эффективность работы всей установки в целом под вопросом. По этой причине идет срабатывание защиты.

Если посмотреть на схему, то увидеть нарушение не получается, а УЗО срабатывает. Это говорит о его точности и мельчайших фиксациях. Бывает и так, что неопытный человек не может найти, в чем причина отключения. Только тщательный анализ приведет к результату.

Что такое ток утечки и каким он бывает?

Ток утечки – это такой ток, который протекает не через нагрузку, а через корпуса электроприборов на землю.

В ГОСТ Р 60755 дано похожее определение:

Ток утечки возникает в результате повреждения изоляции проводников и их касания к корпусу. Например, в водонагревательном баке ток утечки возникает в случае выхода из строя нагревательного элемента (ТЭНа), в стиральной машине также в случае пробивания на корпус ТЭНа или обмоток электродвигателя и так далее.

Классификация токов утечки по тому же ГОСТу производится по его роду:

Синусоидальный ток утечки . Возникает в цепях с «простой» нагрузкой без каких-либо регуляторов или источников вторичного электропитания (импульсные БП, инверторы и пр.). Это могут быть нагреватели, лампы накаливания, электродвигатели без регуляторов.
Пульсиующий постоянный ток. Ток по форме повторяет пульсирующую полуволну, в каждом периоде промышленной частоты электроснабжение принимающий нулевое значение (или значение не более 0,006А) постоянного тока в течение одного непрерывного промежутка времени, выраженного в угловой величине не менее 150˚.

Кто не знает, моменты времени и длительности чего-либо при исследовании электрических сигналов, в нашем случае синусоидального тока, удобно рассматривать в «углах», где 360˚ это период синусоиды, а 180˚ — одна полуволна. Сопутствует понятию пульсирующего тока и такое понятие как «угол задержки ток» – это промежуток времени через который ток начинает

протекать к потребителю, от начала периода синусоиды питающей сети.

Если сказать проще, то пульсирующий ток отличается по форме от синусоидального тока питающей сети, он может протекать импульсами, резко или плавно нарастать и спадать.

Где может возникнуть несинусоидальный ток утечки?

Утечки постоянного пульсирующего тока могут возникнуть в устройствах с регуляторами мощности, инверторами (речь идет об управлении электроприводом — инверторные холодильники, кондиционеры, стиральные машины и прочее)

, импульсными источниками питания. Также в приборах, где для регулировки мощности используют полупроводниковый диод (это называется дискретный регулятор мощности), при включении через него, через прибор протекает лишь одна полуволна переменного тока, соответственно он работает в половину от своей мощности.

Регуляторы мощности используются повсеместно:

— В электроинструменте (курок болгарки и электродрели который регулирует обороты патрона);

— В других устройствах, где нужно регулировать обороты, например, стиральные машины или кухонные комбайны и прочее.

— В электронагревателях с плавной регулировкой температуры, то есть где используется не термостат с биметаллической пластиной, а обеспечивается непрерывная работа с разной мощностью.

— В освещении, но здесь они называются диммерами.

В большинстве случаев для регулировки мощности приборов, питающихся от переменного тока используют тиристорные и симмисторные регуляторы, принцип работы которых основан на срезе переднего фронта фазы (Leading edge). Реже используются диммеры, срезающие спадающую часть сигнала (trailing edge) на иллюстрации ниже вы видите, чем они отличаются.

О защите

Без электричества сложно представить жизнь человека, но требуется и создавать условия для защиты от поражения. Самое элементарное — это изоляция проводки, но полностью все обернуть не получится. Потому что схема должна иметь технические разрывы и контактные группы. Но никто не исключает вероятность:

Износа изоляции.
Порыва проводки.
Нарушения техники безопасности.
Неправильной эксплуатации и т. д.

Поэтому создать изоляцию и заземление — это самое лучшее решение. Но не всегда этого хватало. Поэтому много лет назад в Германии появилось первое УЗО. Обозначение его — на схеме, что представлена ниже.

Как устроена эта система? Она предполагает наличие:

минимального размера.
Поляризованного магнитного реле. Его чувствительность не более 99 миллиампер.

Создать что-то уникальное и более скоростное в прошлые века не получалось из-за отсутствия соответствующих материалов. Но уже в двадцатом веке появились усовершенствованные разработки. Главное, что была создана защита от ложного срабатывания в период непогоды. Помимо этого, от большого размера пришли к более компактному, способному расположиться на небольших подставках.

Сегодня разработчики не останавливаются на достигнутом, и в скором будущем будут сделаны системы защиты от поражения электрическим током с искусственным интеллектом. Благодаря разработкам устройство будет выполнять максимум функций и при необходимости оповещать пользователей.

Принцип работы и устройство дифавтомата

В диэлектрическом корпусе, состоящем из двух частей, расположены отдельно друг от друга элементы УЗО и автоматического выключателя каждый в специально отведенном месте. Принципиальная схема как работает типовой дифференциальный автомат представлена на изображении:

Модульный блок автоматического выключателя состоит из теплового и электромагнитного расцепителей. Биметаллическая пластина теплового расцепителя срабатывает от нагрева током перегрузки, а сердечник соленоида электромагнитного расцепителя своим движением размыкает цепь при наличии короткого замыкания.

Другой модульный блок отслеживает появление токовой нагрузки, с выполнением задач, решаемых УЗО. Основным его элементом является дифференциальный трансформатор, в котором при нормальном рабочем режиме ток первичной обмотки равен току вторичной (отличие только в векторе направления). При прикосновении человека, например, к проводнику с нарушенной изоляцией, часть тока не будет возвращаться через вторичную обмотку, а будет уходить через человека в землю. На ней, вследствие изменения магнитного потока будет индуцироваться напряжение, которое при достижении определенной величины подает сигнал на размыкающее реле.

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

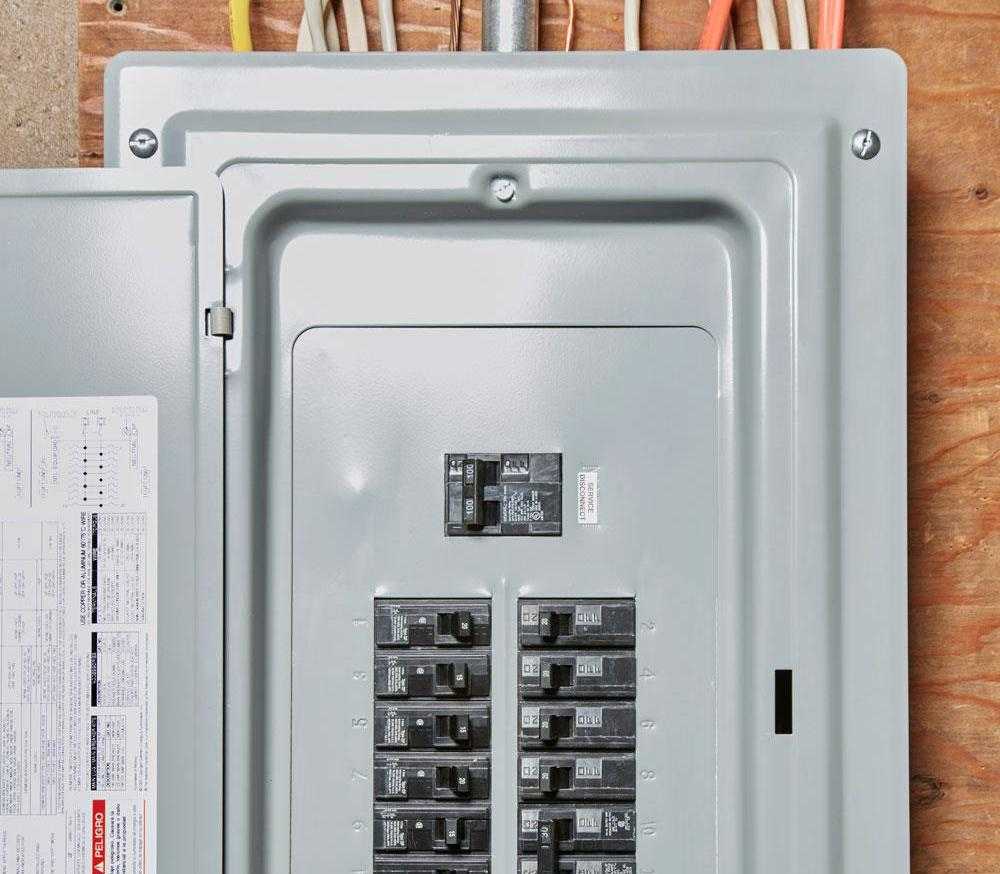

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия

Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:. Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
Металлические корпуса заземляются.
Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

Открытой установки.
Потайные.
Для монтажа на полу.
Для встроенного расположения.
Накладными.
Целиковыми или разборными.

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания

Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током. Кроме двери, заземляется весь корпус

Лучше всего, если предусмотрено несколько болтов для этих целей

Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца. Разрывов на нём быть не должно во избежание нарушения герметичности

Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь

Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

https://youtube.com/watch?v=oYxPBQu2QKU

Основные условно графические обозначения

Переходим к рассмотрению самих обозначений элементов, выполненных по межгосударственным стандартам. Запомнив самые основные и наиболее часто встречающиеся, понимание многих схем станет куда легче.

Базовые изображения

Ни один электронный прибор не обходится без наличия в его устройстве резисторов, катушек, конденсаторов, транзисторов, диодов, контактов и переключателей. Причем некоторые модели элементов, такие как катушки и конденсаторы, имеют весьма малые размеры, в зависимости от своего номинала, поэтому новичкам не стоит удивляться их повсеместному применению, а узнать и запомнить, как они изображаются на чертежах.

Так, например, согласно ГОСТам:

резистор обозначается прямоугольником, размерами 4Х10мм;
Конденсатор – двумя параллельными отрезками, расстояние между которыми 1,5мм;
Катушки – дуговыми линиями, от 2 до 4, в зависимости от назначения;
Диоды – треугольниками, к вершине которых проведена параллельная основанию линия. Образованная графикой «стрелка» указывает в каком направлении диод открыт, а каком закрыт;
Транзисторы – окружность, диаметром 12мм, от которой исходят три линии или, по-другому, контакта. Стрелка внутри указывает на то, что данный вывод транзистора – эмиттер и к какому типу элемент относится (n-p-n или p-n-p);
Приборы, такие как амперметр, ваттметр или вольтметр обозначаются так же окружностью, но с диаметром 10мм и общепринятой буквенной аббревиатурой PA, PW и PV соответственно;
Контакты – разомкнутой линией, на одном конце которой проведен отрезок длиной 6мм под углом в 30°.

Линии проводок и токопроводов

Проводники на всех схемах изображаются, в основном, прямыми линиями, соединяющими элементы в нужной последовательности. Допускается нанесение данных над линией, для уточнения параметров подаваемого напряжения и тока на устройство в целом или на отдельную его часть. В таких случаях разрешается указывать:

Вид тока (постоянный, переменный, импульсный);
Значение напряжения;
Материал;
Способы прокладки проводки.
Отметки и пр.

Также на самой линии проводников допустимо указывать насечками общее количество проводов, например, в кабеле. Точки, в местах пересечения двух или более проводников указывают на их соединение между собой, если отсутствуют, то провода никак не взаимодействуют друг с другом и просто пересекаются.
