Как сделать антенну для телевизора своими руками, антенна харченко

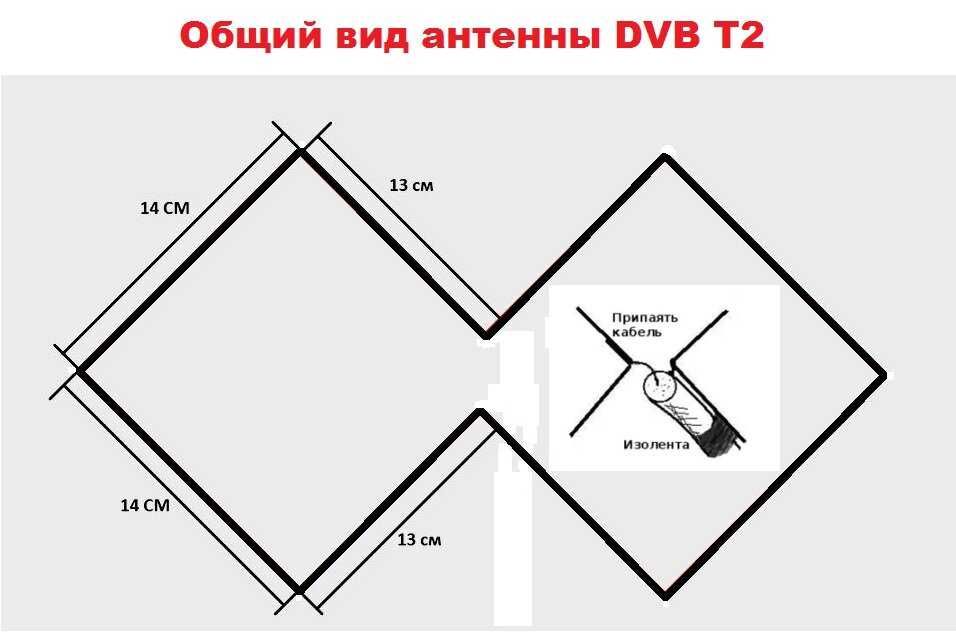

Антенна DVB-T2 из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

Для начала необходимо подготовить около 50 см коаксиального кабеля.
С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Какие же существуют характеристики приема у телевизионной антенны?

Есть несколько вариантов антенны. Если вы используете вибратоническую антенну, она будет работать на аналоговом телевизоре и будет захватывать различные цифровые сигналы. Этот вариант редко используется в повседневной жизни. Их гораздо чаще используют в местах, удаленных от телецентров.

Поэтому лучше всего сделать антенну для цифрового ТВ своими руками и в домашних условиях.

Важно: все элементы должны быть сварены между собой, чтобы обеспечить лучшую проходимость сигнала. Кроме того, вся конструкция и особенно узлы должны быть хорошо закреплены, потому что из-за погодных условий конструкция может быть повреждена, и ваш сигнал пропадет

Обратите особое внимание на оплетку: используйте медный коаксиальный кабель

Важно, чтобы он обладал антикоррозионными свойствами. Для пайки можно использовать паяльник на 40 В с флюсовой пастой (или другим легкоплавким припоем). Для пайки можно использовать паяльник на 40 В с флюсовой пастой (или другим легкоплавким припоем)

Для пайки можно использовать паяльник на 40 В с флюсовой пастой (или другим легкоплавким припоем).

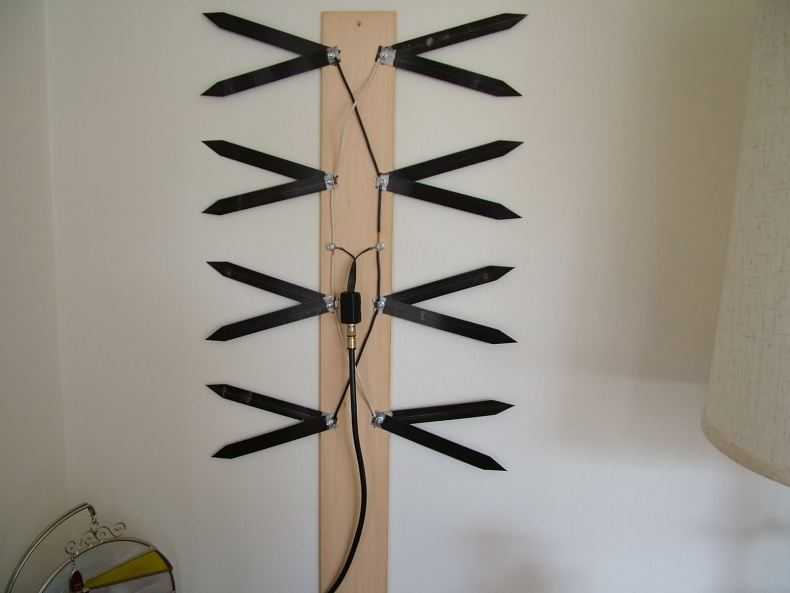

Чтобы сделать всеволновую антенну, используйте две треугольные пластины, деревянные планки и провод (всегда покрытый эмалью). Диаметр последних не важен, а длина — не менее 3 сантиметров. Разместите треугольники на расстоянии 1 см друг от друга.

Ширина и высота должны быть одинаковыми, а угол лезвий должен составлять ровно 90 градусов. Проложите кабель. Кроме того, просто привяжите его к точке с нулевым потенциалом, не паяйте.

Однако помимо обычных телевизионных антенн есть еще и wi-fi антенны. Они используются для увеличения скорости Интернета. Устройство обычно устанавливается рядом с роутером, и его сигнал усиливается.

Итак, теперь вы знаете, как сделать антенну своими руками, и вам не придется тратиться на нее в магазине.

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка

Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова.
Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

Как делается антенна

До начала разрезания провода и его зачистки, предстоит определиться с необходимой длиной отрезка. Потребуется узнать ту частоту, с которой происходит вещание на вашей территории. Каким образом проводятся требуемые расчеты?

Воспользовавшись частотными картами предстоит провести соответствующие расчеты по формуле:

L=300|F
F соответствует частоте передаваемого в мегагерцах сигнала. Для значения в 546МГц эта величина составит 55 сантиметров. Такой по величине кабель предстоит применить, чтобы образовалась первоначальная окружность.
Чтобы обеспечить прием второго по счету мультиплексора, потребуется наличие кабеля размером в 60 сантиметров.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Типы принимающих антенн

Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.

Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.

По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.

К цифровой приставке

Расчет

Цифровое телевидение транслируется с разных наборов теле-и радиовещательных каналов на разных частотах, а следовательно, с разной длиной волны.

Чтобы принимать хороший сигнал, на активную область приемного устройства должна целиком «лечь» излучаемая волна.

Чтобы антенна для телевизора своими руками соответствовала желаниям и требованиям мастера, нужно выполнить расчет.

Для изготовления антенны:

рассчитывают для антенного устройства длину волны DVB-T2, которая излучается при телевещании каждого мультиплекса;
выбирают волну самой большой длины;
вычисляют половину длины поперечного сечения волны.

На примере частоты телевещания в Москве рассмотрим порядок расчета активной области для цифрового антенного устройства своими руками.

Сейчас в Москве работают 3 пакета каналов эфирного цифрового ТV:

первый мультиплекс (вещание на 32 канале, 546 МГц);
первый мультиплекс (вещание на 24 канале, 498 МГц);
третий мультиплекс (вещание на 34 канале, 578 МГц).

Рассчитывать длину волны нужно по формуле ƛ = 300 / F (МГц).

В итоге каждый мультиплекс соответствует такой длине волны:

ƛ1 = 300/546 = 0,55 м;
ƛ2 = 300/498 = 0,60 м;
ƛ3 = 300/578 = 0,52 м.

Следовательно, наибольшую длину волны выдают трансляторы второго мультиплекса. В дальнейшем она и будет браться для расчета. Чтобы было удобно рассчитывать показатели, значение лучше округлить в большую сторону.

Далее стоит выполнить расчет длины активной области, принимающей сигнал, будущего устройства телевизионной антенны.

Поскольку излучаемая волна имеет форму синусоиды, ее сечение в поперечнике будет половиной длины, а полудлина составит четверть. Результат – 0.60/4 = 0.15 м = 15 см для цифрового ТВ.

В данном примере рассчитывались показатели для всех мультиплексов. Расчеты несложно упростить, вычислив значение для одного пакета каналов. Самая большая длина электромагнитной волны будет у излучения самой низкой частоты.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

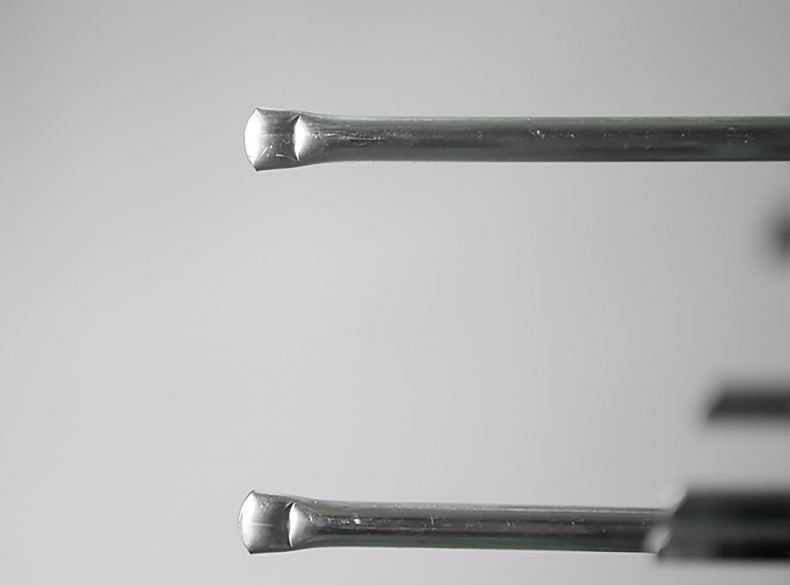

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

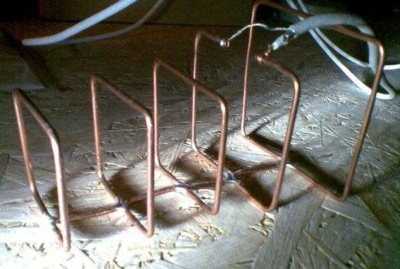

Двойной или тройной квадрат для 100 км

Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).

Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.

Конструкция и материалы

Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.

Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.

Самый большой – рефлектор.
Меньший квадрат называется вибратором.
Самый маленький (третий) квадрат – директор.
Планки, которые скрепляют квадраты воедино называются стрелами.

3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.

Подсоединение активной рамки (вибратора)

Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:

Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
Оплетка фидера припаивается к правому концу вибратора.
Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.

Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.

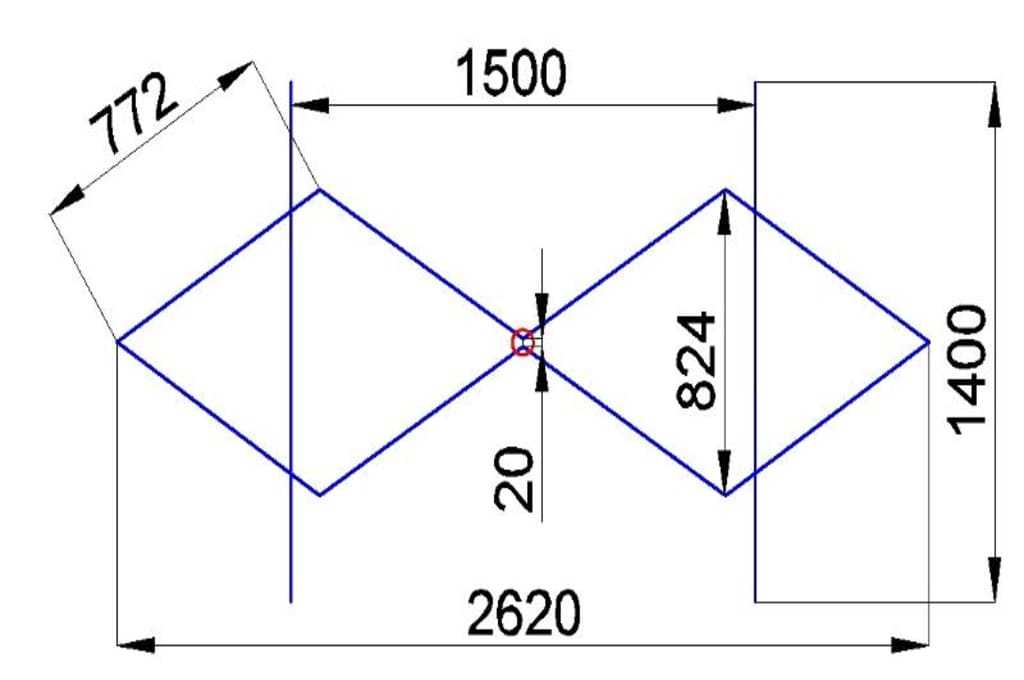

Чертеж с размерами приведен ниже:

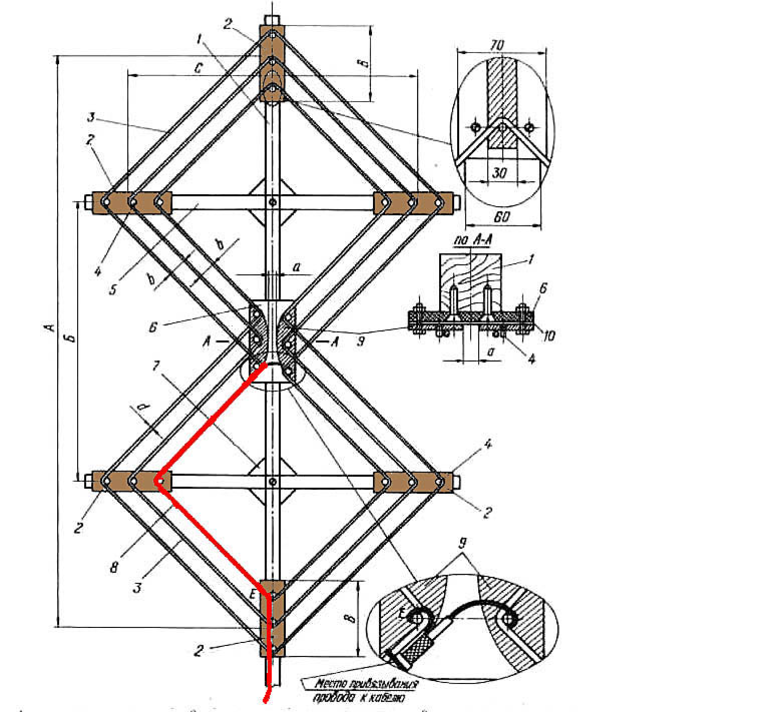

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

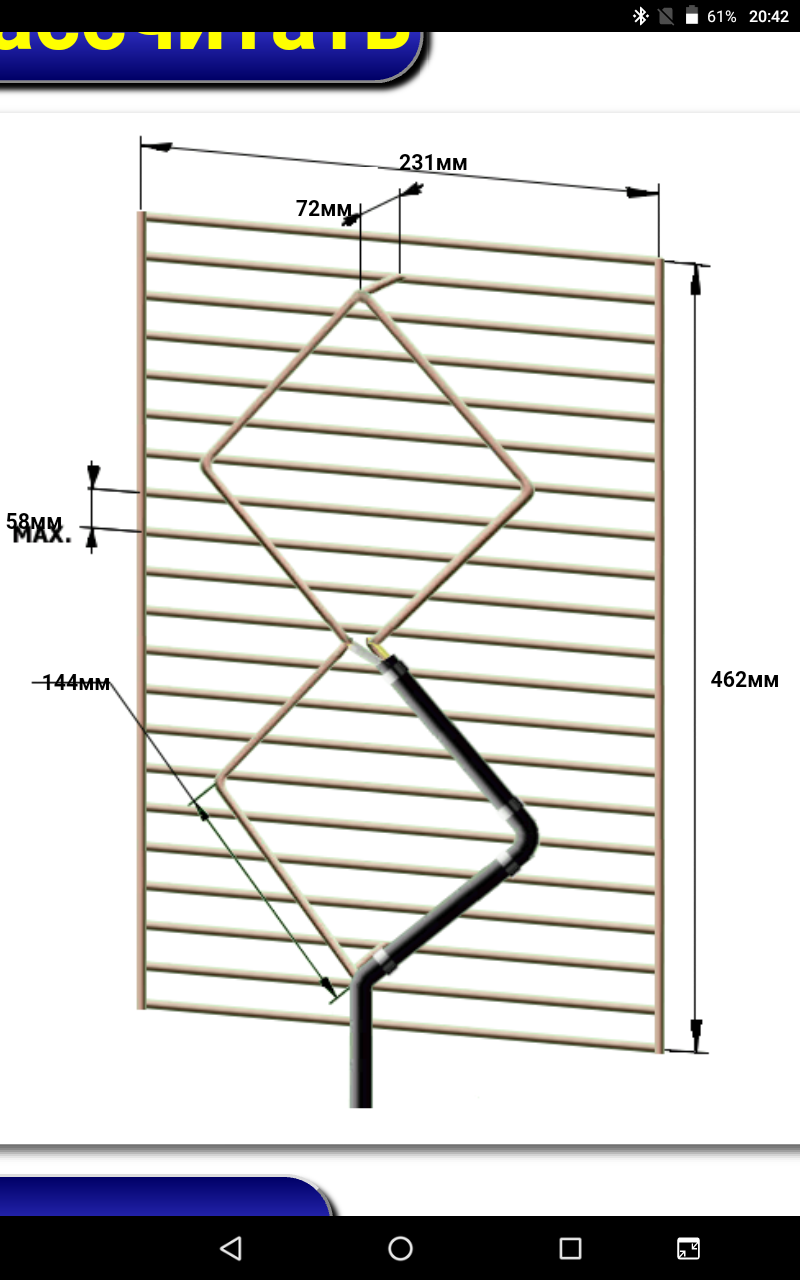

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

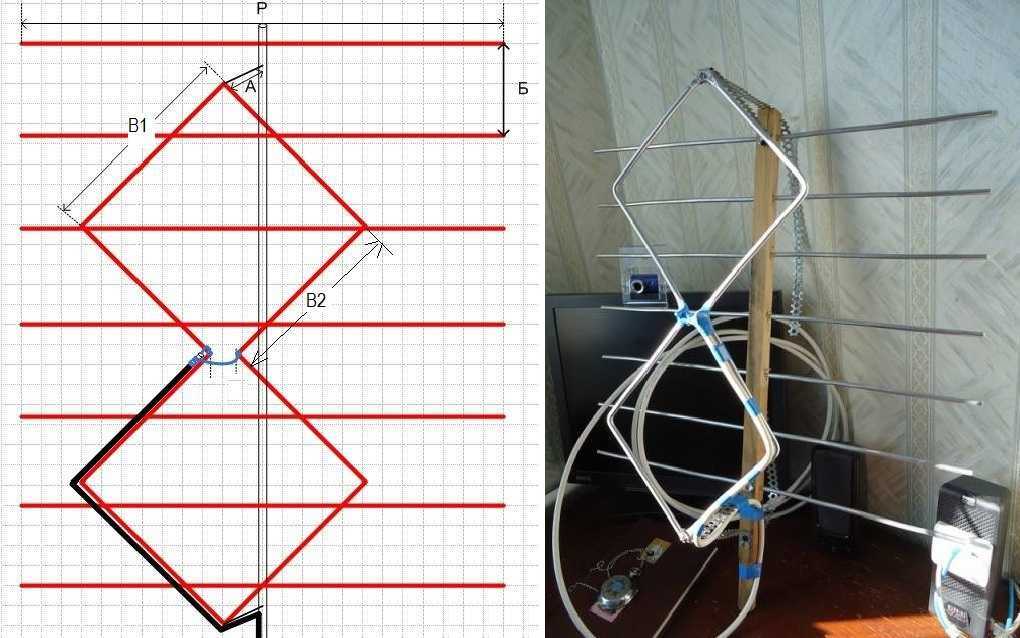

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Антенны для цифрового ТВ своими руками

Использование cookie English version

Зона покрытия цифрового телевидения стандарта DVB-T2 сегодня охватывает уже почти всю Россию.

Но часто бывает, что до ближайшего передатчика десятки километров либо ваши окна расположены таким образом, что сигнал не в прямой видимости.

В этом случае поймать сигнал цифрового телевидения можно лишь применив антенну с большим усилением либо добавив к ней усилитель.

Почему именно самодельная? Во-первых, такая конструкция обойдется почти даром, а во-вторых, коэффициент усиления антенны, сделанной самостоятельно, часто получается выше, чем у заводской.

Происходит это потому, что заводские антенны рассчитаны на прием сигналов во всем ДМВ диапазоне. Для обеспечения равномерных характеристик такое устройство специально расстраивают, удлиняя одни и укорачивая другие элементы, в результате уменьшается коэффициент усиления. А самодельная антенна рассчитывается под конкретный канал и имеет пик усиления именно на нем.

Подведите курсор к этой вышке и нажмите на нее для получения дополнительной информации. Здесь нам нужны номера каналов первого и второго мультиплекса. Запомните их.

Если вы живете не в России, то информацию по вышкам других стран можно увидеть здесь.

Прогнозировать возможность приема сигнала от той или иной вышки поможет этот материал.

Мы предлагаем вам несколько конструкций антенн. Они расположены в порядке увеличения коэффициента усиления и возрастания сложности изготовления. Мы лишь ориентировочно можем сказать о том, на каком расстоянии будет работать та или иная антенна, так как это зависит от очень многих факторов.

Z-антенна

Z-антенна похожа на два квадрата, установленных друг на друга. В месте стыков этих квадратов оставлено небольшое расстояние. Именно в этом месте подключается кабель.

Это самая простая для изготовления антенна, ее можно сделать минут за 30 — 40. Тем не менее эти конструкции очень популярны не только для приема цифрового телевидения, но и для Wi-Fi и 3G диапазонов.

Антенна типа «волновой канал» несколько сложнее в изготовлении, чем предыдущая. Несмотря на это, такие устройства широко используются со времен начала телевизионного вещания и до сих пор. Конструкция требует достаточно большой точности изготовления.

Она отличается от предыдущей конструкции наличием еще одного элемента.

Антенна этого типа приобрела популярность благодаря Российскому радиолюбителю С.К. Сотникову из-за удачного сочетания простоты конструкции и высокого коэффициента усиления.

Эта антенна имеет больший коэффициент усиления, что позволяет вести дальний прием цифрового телевидения DVB-T2. Она также известна благодаря С.К. Сотникову, который предложил помимо конструкции еще и методику расчета. Тройной квадрат — это самая популярная конструкция в последнее время.

У этой конструкции коэффициент усиления еще выше. Она состоит из шести колец разного диаметра, расположенных на диэлектрической штанге. Н. Туркин поделился чертежами устройства в журнале «Радио» №1 за 2002 год, а известный радиолюбитель В. Поляков оптимизировал размеры колец и расстояния между ними для получения наибольшего усиления. Именно этот вариант расчета используется на сайте.

Нажав на соответствующий пункт меню слева можно рассчитать параметры заинтересовавшей вас конструкции для каналов конкретного региона.
Если вы хотите использовать эти устройства в диапазонах Wi-Fi или 3G, сделать это можно, перейдя по этой ссылке.
Фотографии готовых антенн, собранные нашими читателями, можно посмотреть здесь, а результаты опроса наших читателей (дальность приема той или иной конструкции) — здесь.
Присылайте нам свои конструкции антенн для приема цифрового телевидения DVB-T2 (с методикой расчета) и мы с удовольствием опубликуем их здесь.

Антенна из коаксиального кабеля

Для создания такого варианта антенны потребуется около 0,5 м самого обычного телевизионного кабеля маркировки «РК-75». Один конец изолированного провода нужно зачистить для подключения в гнездо ТВ (надевается F-коннектор и переходник для подключения к TV), а на втором будем создавать круглую антенну.

Отступите 5 см от края и уберите верхний слой изоляционного пропиточного состава. Затем снимите обмотку и с центральной токопроводящей жилы кабеля и плотно скрутите оставшиеся проволочные нити в один жгут.

Дальше, отступите 22 см от подготовленного края кабеля и снимите 2 см внешней изоляции вместе с экранированной фольгой и оплёткой, не затрагивая изоляцию центральной жилы.

От этого места отмерьте следующие 22 см и прорежьте внешний слой изоляции до экранированной фольги. Теперь нужно соединить кабель в кольцо: для этого первый подготовленный конец уверенно прикручиваем к только что созданному разрезу. Вот и всё – у вас в руках находится мощная антенна из коаксиального кабеля, изготовленная своими руками.

Подключите её к телевизору и запустите настройку каналов. Такая антенна считается хорошим вариантом для приёма цифрового телевидения. Установить антенну лучше за окном и со стороны телевышки, так как стены здания могут заглушать искомый сигнал. Вы можете самостоятельно экспериментировать с её положением.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
Обработайте конец антенного провода.
Снимите изоляцию центральной жилы, а потом скрутите оплётку.
У вас есть два проводника, которые необходимо прикрепить к банкам.
Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется:

тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
саморезы;
отвертка или шуруповерт;
нож для зачистки;
паяльник с припоем и флюс-пастой;
линейка для разметки;
кусачки или плоскогубцы;
карандаш для разметки дощечки;
штекер на 75 Ом;
F-разъемы для подключения.

Изготовление выглядит так:

Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
Середина каждого проводника зачищается на 2 см.
Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
Все проволоки соединяются между собой по схеме подключений.
Выходы антенны впаиваются в штекер.
К штекеру подключается провод-переходник на 75 Ом.
К переходнику подключается кабель.
Антенна настраивается на прием и крепится в подходящем положении.

Преимущества:

простота в изготовлении;
эффективность.

Недостатки:

сравнительно невысокий коэффициент усиления.

Антенна-восьмерка

Считается одной из наиболее часто используемых самодельных устройств для приема цифрового ТВ. Есть у нее и другое название – антенна Харченко или биквадрат. Представляет собой двойной ромбовидный квадрат. Данное устройство можно с успехом использовать в различных условиях, исключение составляют только сверхплотные застройки, поскольку они препятствуют приему отраженных сигналов.

При конструировании «восьмерки» необходимо произвести правильные расчеты, беря во внимание длину волны. Все стороны квадрата и полудлина сечения волны должны соответствовать друг другу

Как следствие, периметр будет равняться длине самой волны. Например, для ЦТВ в столичном регионе он будет равен 0,6 м, соответственно, одна сторона – 0,15 м.

Чтобы сделать такую антенну, нужно запастись медной (2-3 мм) или алюминиевой (5-6 мм) проволокой. Согласно конструктивному замыслу, потребуется изготовление двух квадратов. От проволочных концов необходимо отсечь 2 см и скрепить их друг с другом так, чтобы в результате получилась монолитная конструкция – 2 квадрата и общий угол.

Для каркаса обычно используется простая балка. Если все действия выполнены правильно, приемник сразу основательно закрепляется, поскольку проверять функциональность не нужно. Кабель припаивается ровно на середине, в месте соединения проволочных концов к одной из точек.

Смотрите видео, как сделать антенну-биквадрат своими руками:

Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?

Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).

Для ее создания потребуется:

Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.
Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму. Для достижения лучшего качества лучше это делать с использованием тисков и молотка.
Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту. Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны

Лучше всего брать кабель с сопротивлением, не ниже 75 Ом.Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.
