Как самостоятельно сделать простую тв антенну?

Подключение к ТВ

Подключение заключается не только во вставке штекера в ТВ

Необходимо брать во внимание следующие моменты:

1. Кабель лучше делать как можно короче. Его длина влияет на сопротивления. Чем больше длина, тем выше резистентность. Сигнал проходит тяжелее, появляются потери.
2. На антенне и мачте кабель не должен болтаться. Крепление делается намертво. Применяются металлические хомуты, капроновые стяжки, изоленту, другие крепления.
3. Места соединений, которые ничем не закрыты, тоже могут ухудшить прием из-за атмосферных осадков. Все соединения надо защитить от влаги Цапонлаком, заделать расплавленным клеем.

Настройка самодельного устройства

Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника

В большинстве случаев качество работы устройства проверяется только практикой

Домашнему мастеру-настройщику необходимо знать:

В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:

1. Качественные сигналы, на которые стоит рассчитывать, — это те, что можно получить в условиях прямой видимости передающей вышки. Чем она ближе и выше, тем больше шанс достойного приема, хотя непосредственная близость к ней скорее создает проблемы и помехи, чем приносит пользу.
2. Считается, что приемник должен быть расположен одной из своих широких плоскостей по направлению к вышке.
3. Жесткую фиксацию конструкции можно отложить до того этапа, пока с помощью прокрутки антенны и ее передвижения по высоте не будет определено лучшее положение.
4. Как только приемник окончательно закреплен, тонкую доводку можно доверить современной технике. Для этого используется функция автонастройки.

В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки. И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.

Антенна для цифрового ТВ

Сама по себе приставка не обеспечит показ каналов – для просмотра цифрового телевидения нужна антенна, способная принять, а если нужно, то и усилить сигнал.

О том, как выбрать и подключить телеантенну для приема цифрового ТВ, очень подробно рассказано в следующем видео:

Какая нужна антенна для цифровой приставки для просмотра бесплатных телевизионных каналов, зависит от нескольких факторов:

• расстояние до телевизионного передатчика и его мощность;
• местность, в которой устанавливается оборудование;
• наличие рядом с домом деревьев и сооружений, мешающих сигналу;
• этаж.

Благодаря этим факторам можно определить, какую телеантенну надо установить для просмотра цифрового ТВ. Если телевизор находится на расстоянии до 15 км от передатчика, то можно поставить простую комнатную антенну. В том случае, если местность горная, лесная или застроена высотными зданиями, то необходимо устройство, которое усиливает прием телесигнала.

Настроить на прием цифрового сигнала можно любое, уже имеющееся, оборудование. Если ранее его не было, то можно подобрать, исходя из условий проживания. Следует разобраться, нужна ли антенна для цифровой приставки, и чем они отличаются друг от друга.

Активная и пассивная

Пассивная антенна, это та, которая принимает сигнал и передает его на телевизор. Простое устройство, иногда в непосредственной близости от передатчика в роли пассивной телеантенны может выступить обычная проволока или гвоздь.

Активная снабжена усилителем, который не только ловит сигналы, но и усиливает их. Некоторые активные антенны снабжены специальными фильтрами. Это не допускает возникновения помех от сигналов сотовой связи. Такие фильтры продаются также отдельно, и, при необходимости, можно установить самостоятельно. Активная телеантенна работает от электричества и снабжена блоком питания.

Внутренняя и наружная

Независимо от того, оборудована антенна усилителем или нет, она может использоваться в помещении или устанавливаться снаружи. Обычно комнатное оборудование компактное. При желании его можно переставлять и регулировать для того, чтобы поймать качественный сигнал.

Уличную устанавливают снаружи. Как правило, стараются поднять на крышу, а если нет возможности, то выставить за окно. Наружные устройства гораздо объемнее домашних. Длина принимающих элементов может составлять до 4 метров.

При установке стоит учитывать расположение передатчика сигнала и направлять антенну на него. Также нужно помнить, что электрические провода могут создавать помехи для приема сигнала, и устанавливать телеантенну в некотором отдалении. Если крыша дома выполнена из профнастила или металлочерепицы, то устройство не следует помещать на нее во избежание помех.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест

Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
Установите на мачту и разместите в предусмотренном для этого месте.. Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя

Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя.

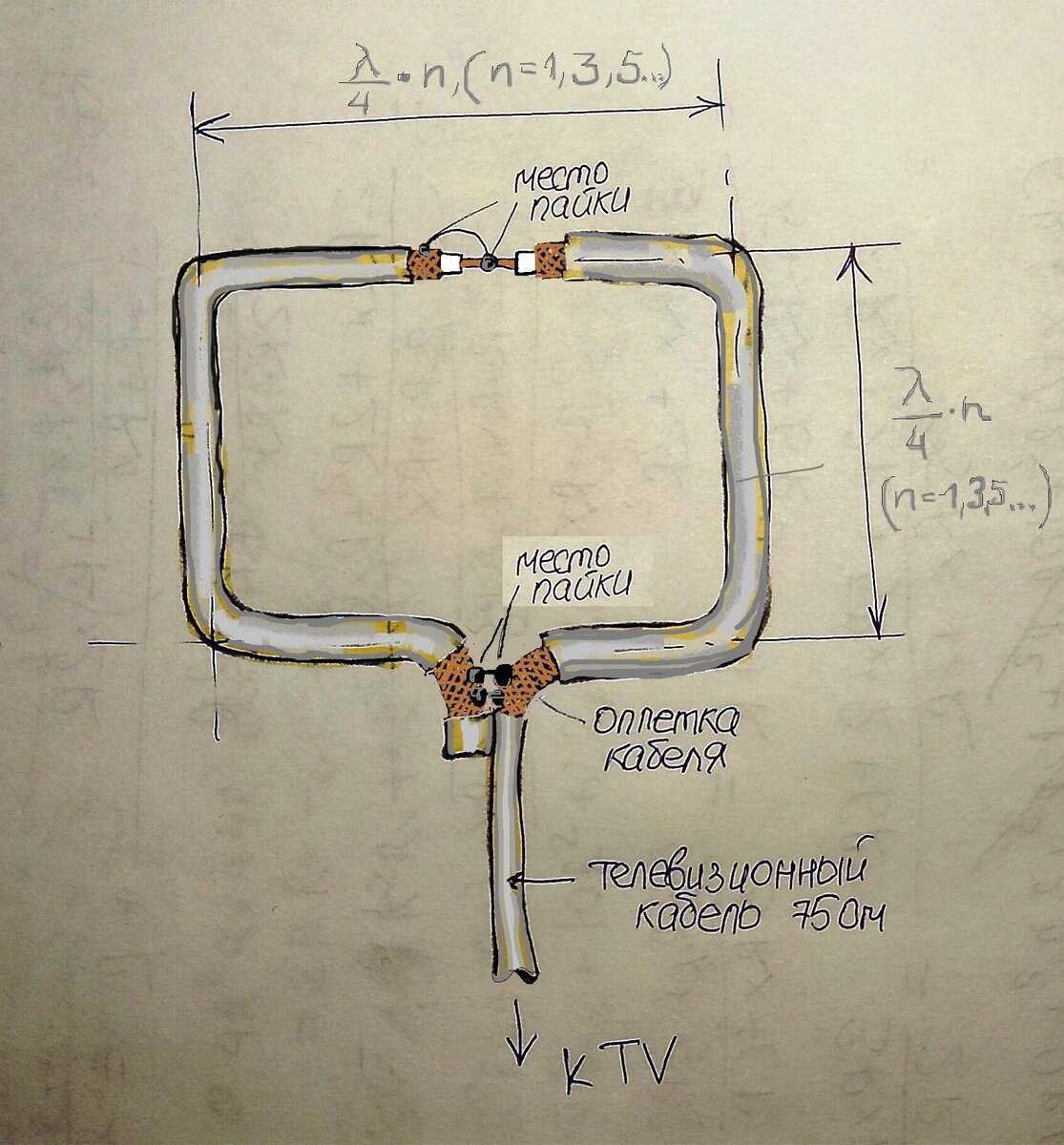

Антенна из коаксиального кабеля

На весь процесс изготовления уходит не более 5 минут. Наверняка плотный коаксиальный кабель белого, черного цвета в длину 1,5 м найдется под рукой.

Пошаговые действия:

• снять изоляцию с кабеля, отступив от края 5 см и с центральной жилы;
• скрутить плотно элементы;
• отступить 22 см от края снятой изоляции, сделать прорезь в ширину 1 см, не затрагивая экран кабеля;
• взять изначальный конец, примотать к последнему разрезу;
• сформировывать круг антенны.

Установить полученную модель с направлением на телевизионную вышку либо ретранслятор. Желательно на улице, т.к. шумы в помещении часто глушат высокочастотный сигнал.

На что способна конструкция

Принцип работы антенны для цифрового ТВ: из-за действия радиоволны в проводнике, за счет индукции, появляется электрический ток. Этот сигнал может улавливаться специальными приспособлениями и преобразовываться в изображение или звук. Для того, чтобы ток был достаточно мощным и мог взаимодействовать с приемником, нужно усиление. Оно может регулироваться с помощью:

• Усиления принятого сигнала;
• Увеличением чувствительности антенны через корректировку формы и выбора направленности.

А так как пивные банки изготовлены из металла, который хорошо проводит электричество, их можно использовать для создания нужной формы антенны.

При этом нужно:

• Точно соблюдать расстояние между жестяными банками на каркасе. Перед конечной конструкцией сделайте возможным передвижение банок по конструкции.
• Расположить антенну правильно. Поскольку она получается широкополосной более, чем обычная, то возможен прием не только телесигнала, но и посторонних шумов. Поэтому, рекомендуется антенну помещать подальше от телевизора и прочих источников.
• Правильно выбрать количество жестянки. Простая конструкция состоит из двух банок. При этом антенна обеспечит работу в диапазоне 250-400 МГц, однако на такой частоте цифровое эфирное ТВ не работает. Сигнал с таким полуволновым вибратором улавливаться будет, но только при идеальных условиях в непосредственной близости от ретрансляционной вышки. Качественный сигнал на большем расстоянии сможет обеспечить конструкция из 4 жестяных банок минимум.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg

73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

• Срезаем верхнюю часть банки, тщательно моем, высушиваем.
• На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
• Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
• Напильником или наждачной бумагой обрабатываем края.
• К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
• Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
• К обратной стороне соединителя припаиваем кабель.
• Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

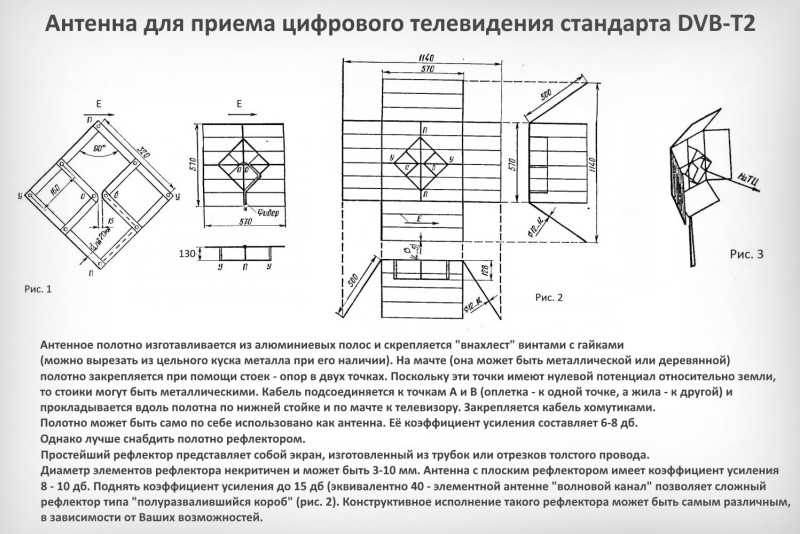

Z-антенна – дециметровая антенна для цифрового телевидения DVB-T2

Эта самодельное устройство также называется «Квадратом», «Народным зигзагом», «Ромбом».

На рисунке ниже представлен упрощенный вариант классического зигзага. Чтобы увеличить чувствительность, она оснащается емкостными вставками (1, 2) и рефлектором А. При приемлемом уровне сигнала этого не требуется.

Для изготовления антенны своими руками потребуются трубки из меди, алюминия, латуни либо полосы 0,1-0,15 м. При монтаже конструкции вне помещения менее всего для этого подходит алюминий из-за его подверженности коррозии. Для изготовления емкостных вставок подходит фольга, жесть либо металлическая сетка. После монтажа им необходимо сделать контурную припайку.

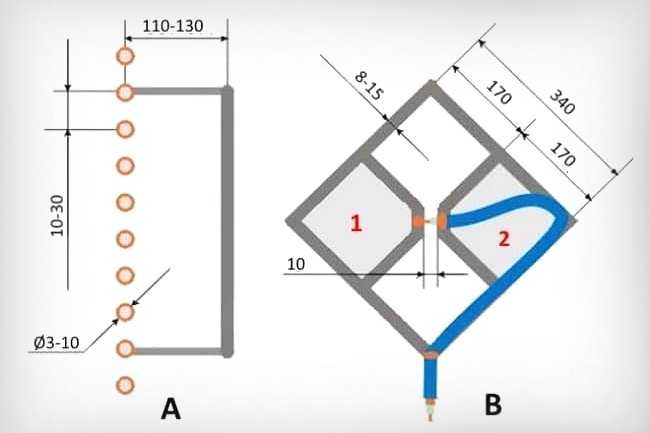

Z- антенна для дециметровых волн

Для классического варианта Z-антенны характерна работа на 1-5 или на 6-12 каналах. Для ее изготовления необходимо запастись:

• деревянными рейками;
• медным эмалированным проводом 0,6-1,2 мм;
• обрезками стеклотекстолита (фольгированный), размеры для соответствующих 1-5/6-12 каналов:
  • А = 340/95 см;
  • Б, С = 170/45 см;
  • b = 10/2,8 см;
  • В = 30/10 см.

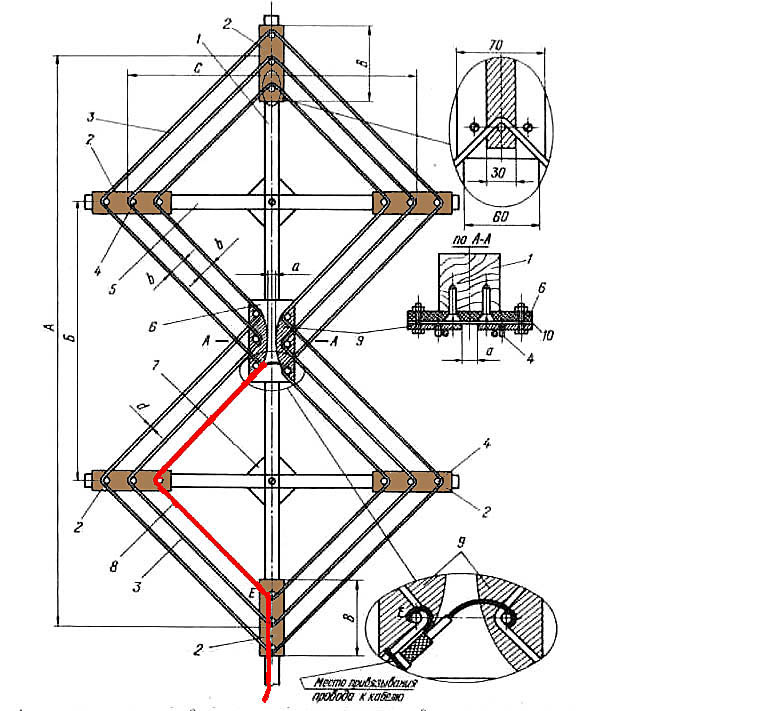

Е – эта точка характеризуется нулевым потенциалом – оплетка должна спаиваться с металлизированной пластиной для опоры. Параметры рефлектора (также для соответствующих каналов 1-5/6-12):

• А = 62/17,5 см;
• Б = 30/13 см;
• Г = 320/90 см.

Ещё одна схема и дополнительные пояснения, которые помогут в сборке антенны, представлены ниже:

Перестраиваемая активная антенна для цифрового ТВ своими руками:

Принцип работы и конструкции приемных антенн

Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.

Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.

Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.

Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность

Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте

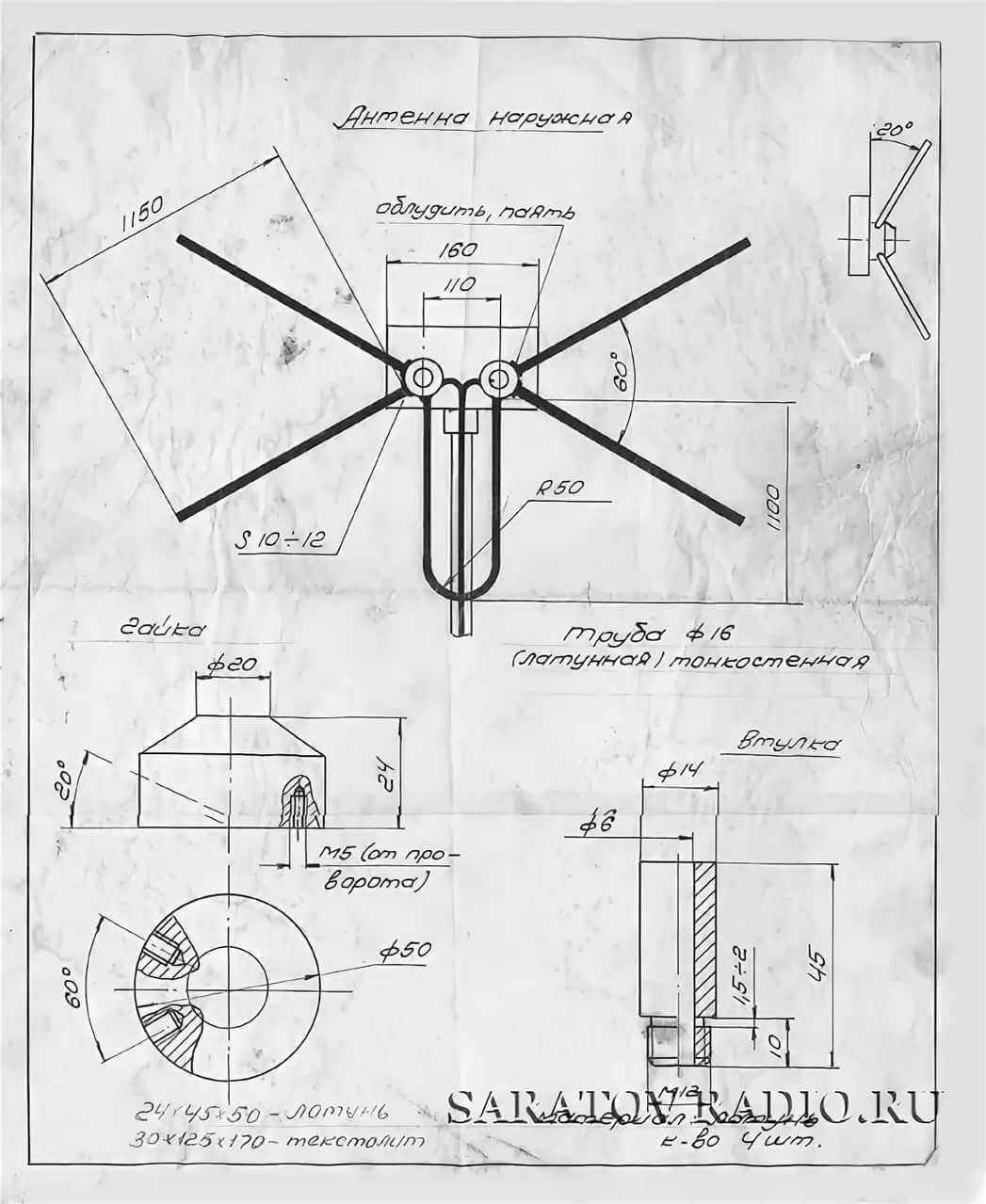

Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.

Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.

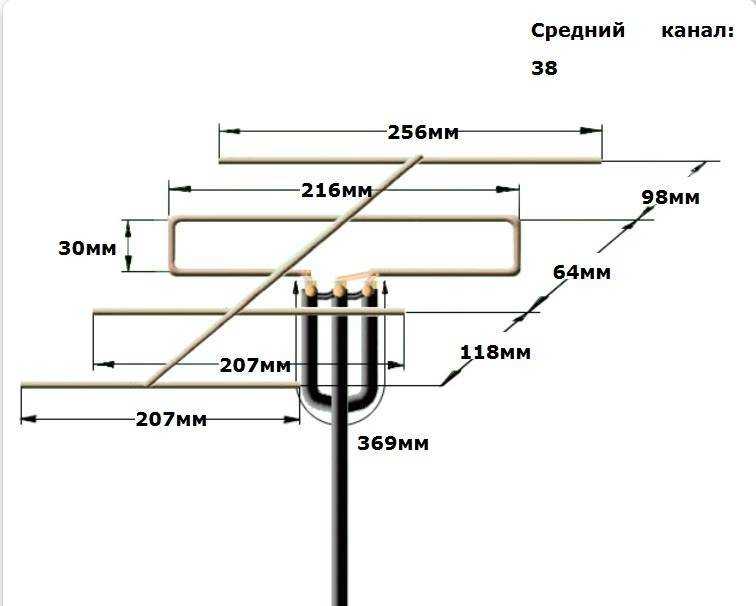

Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.

Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.

Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.

Передача и прием сигнала

Стандартная антенна — это монополюсный ретранслятор, который создает и получает волны. В зависимости от частоты диапазонов радиоволны меняются. Исходя из этого проводник получает сигналы разных частот и скоростей. Для быстрой передачи информации необходима скорость до десяти тысяч км за одну секунду. Подобный принцип действия наблюдается у классических ТВ систем. Проводник передает на сигналы разных частот. Каждый отвечает за отдельный телеканал. Подключаемый девайс улавливает сигнал, далее переводит на дисплей телевизора. В зависимости от каждого случая, используются усилители, ресиверы. Первое необходимо для улучшения сигнала и картинки на телевизоре. Второе – выводит на экран файлы высокого разрешения в режиме ДВД-Т2. Принцип работы любого ТВ построен на использовании антенны.

Приставка Mi Box не видит Wi-Fi и не подключается: причины, как исправить?

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист; во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными; в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления; и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
3. Антенный штекер, соответствующий вашему телевизору.
4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
6. Паяльник, стандартный припой, флюс для пайки алюминия.
7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Модернизация антенны из жестяных банок

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

Личный эксперимент

Ради эксперимента я сделал такую антенну буквально за 15 минут. Итоговый результат можете видеть на фото ниже.

1. Купил 10 метров самого дешевого кабеля и две банки обычного пива. Вылил содержимое, перевернул банки, чтобы лишние капли стекли вниз. Еще раз хорошо потрусил, чтобы максимально избавиться от жидкости.

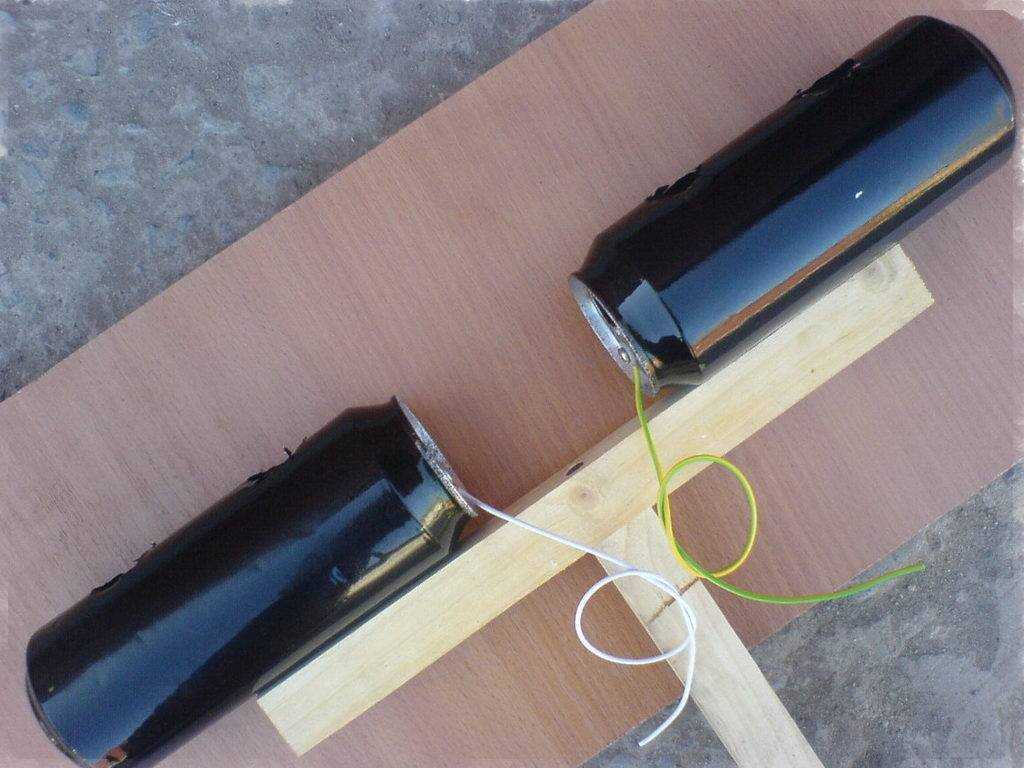

2. Взял деревянную вешалку и, соблюдая расстояние между банками в 7,5 см, к нижней планке примотал емкости малярной лентой.
3. Оголил кабель, зачистил «ушки» ножом, чтобы был контакт с кабельным экраном и жилой.
4. Соединил «ушко» одной банки с жилой, а второй – с медной оплеткой. Для уверенности хорошо сжал контакт плоскогубцами.
5. На втором конце присоединил антенный коннектор.

После, повесил антенну на балконе с наружной стороны окна на третьем этаже.

В антенный вход вставил коннектор. Начал настройку цифровых каналов, в результате нашлось 24 передачи.

У родителей дома найти каналы тоже получилось, но в меньшем количестве и с худшим сигналом. Связываю это с расположением квартиры (1 этаж) и наличием преград. Причем, сигнал был выше внутри балкона, чем снаружи.

Уверен, если подойти к процессу изготовлению качественно, прием будет стабильным.

Типы принимающих антенн

Главная задача телевизионной антенны — ловить сигнал в определенном частотном диапазоне. ТВ принимает 2 частоты:

• метровый — фиксирует аналоговое в диапазоне 1 — 300 МГц.
• дециметровый ловит волны на частотах 0.3 — 3 ГГц.

Диапазон классифицируются на эфирное и спутниковое телевидение. Суть работы состоит в том, что когда сигнал контактирует с металлическими частями он образует электромагнитное поле. В металле, благодаря его активной силе, образовывается ток. Он движется к телевизору по специальному кабелю и образуется красивой картинкой и четким звуком в телевизоре. Самая большая задача — это расположить приемник так, чтобы сигнал образовывался максимально четко. Поэтому и приходится порой вешать устройство на улице или постоянно поправлять его рожки, особенно после длительного негативного воздействия погодных условий.

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

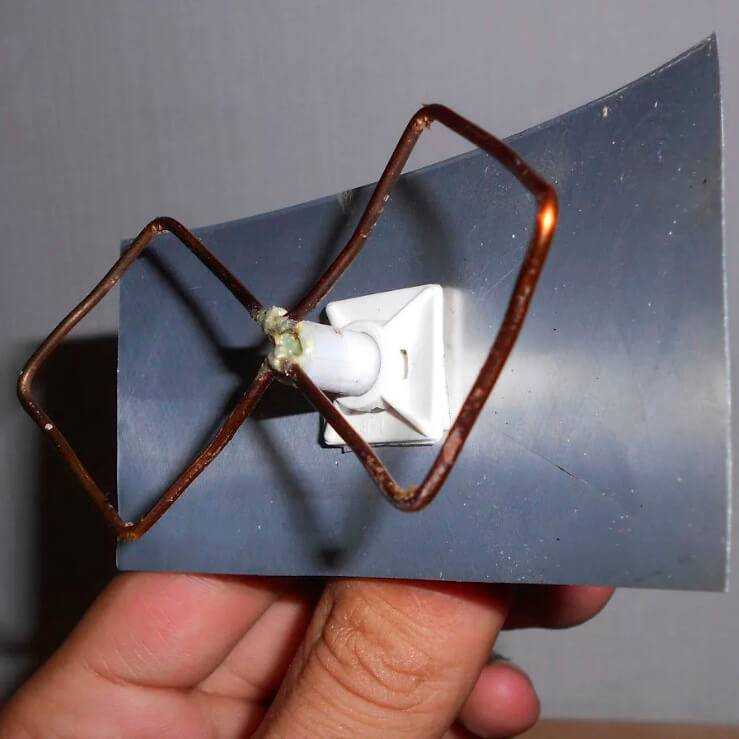

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Шаг 3

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

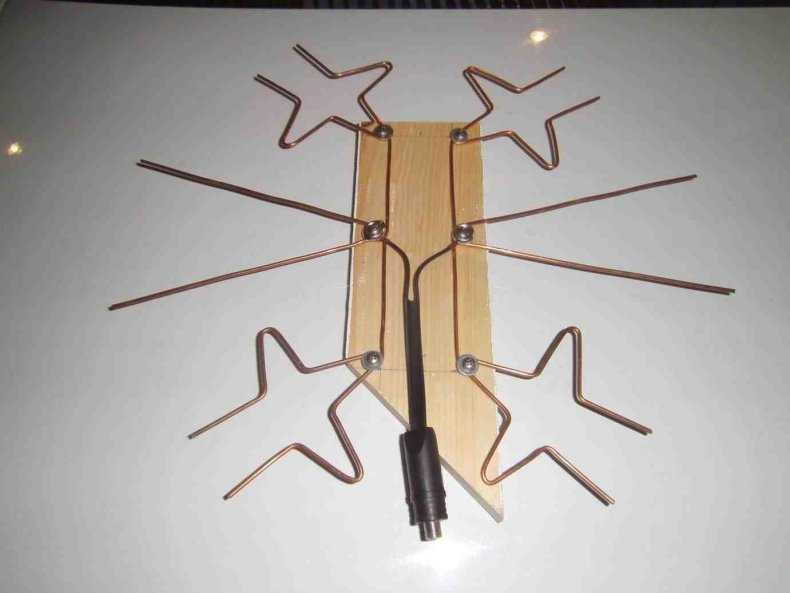

Надо заметить, что простор для творчества в области любительского антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Это давно известная конструкция, делалась еще из консервных банок из-под горошка

Не делайте такую антенну за один день, это вредно для печени!

Недавно я приобрел по дешевке отличный телевизор, в голове не укладывается, что люди готовы избавиться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как телевизор у меня есть, я пробую разные способы поймать сигнал.

Сначала я хотел протянуть провод по стене дома, из подвала, но родители запретили. Потом я попробовал использовать канцелярскую скрепку, чтобы поймать телевизионный сигнал, но результат был очень слабый.

Потом я смастерил своими руками антенну из пивных банок.
Теперь у меня есть бесплатное телевидение.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками
