Способы крепления каналов для кабеля: установка кабель-канала в бетонной стене

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

настенные ПВХ короба жёсткого типа;
мягкие виниловые кабель каналы;
стальные оцинкованные и алюминиевые короба;
гофра;
напольные каналы – плинтусы;
потолочные карнизы – галтели;
подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

Линейка и рулетка;
Маркер или карандаш;
Лазерный уровень;
Перфоратор;
Молоток;
Пила-ножовка или угловая машинка с пильным диском;
Кабель каналы;
Угловая фурнитура;
Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
Лазерным уровнем контролируют горизонт и вертикаль разметки;

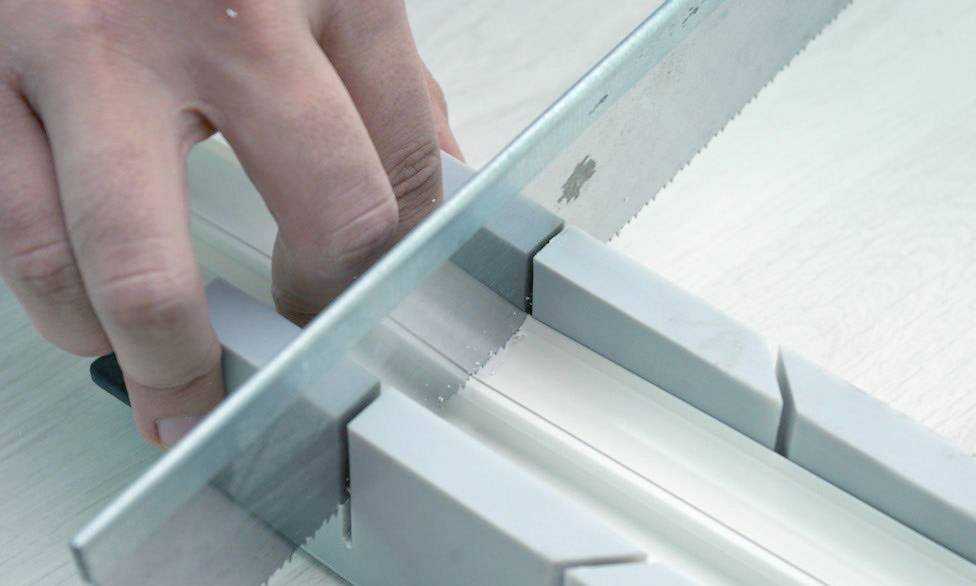

Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
Углы поворотов закрывают фурнитурными крышками;
На короба устанавливают верхнюю панель, защёлкивая замки;
Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала

Кабель выводят через проём в смежное помещение

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Прячем провода в короб

Если все-таки штробить стену для вас — чересчур радикальный способ решения проблемы путающихся и мешающих комфортному просмотру проводов, то данный вариант можно уверенно называть компромиссным. Сперва — обо всех преимуществах его использования.

предельно простой монтаж;
великолепный эстетичный вид;
соответствие всех нормам пожаробезопасности.

Затронем и минусы:

затраты на приобретение декоративного короба или кабель-канала;
необходимость выполнения отверстий в стене.

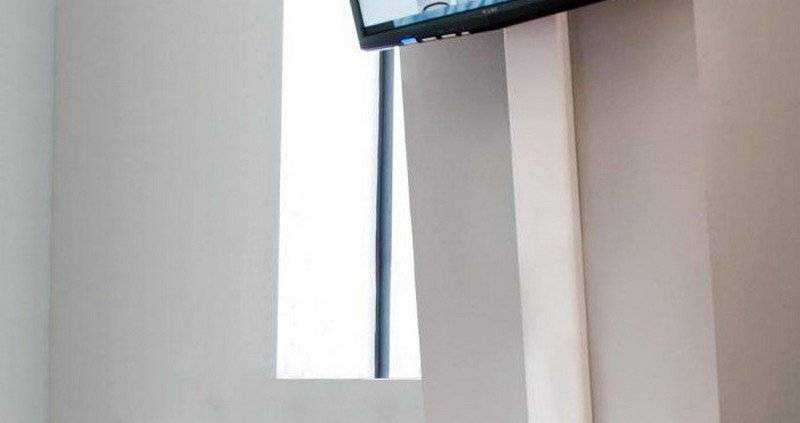

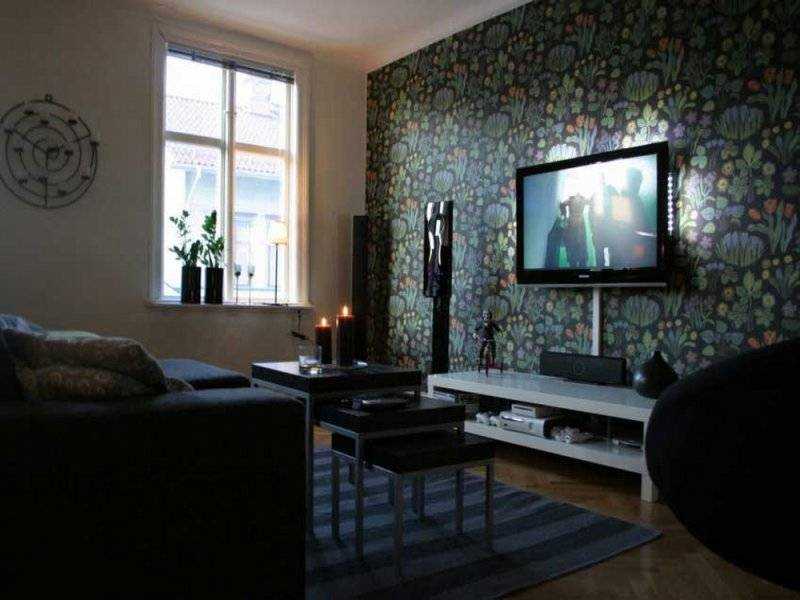

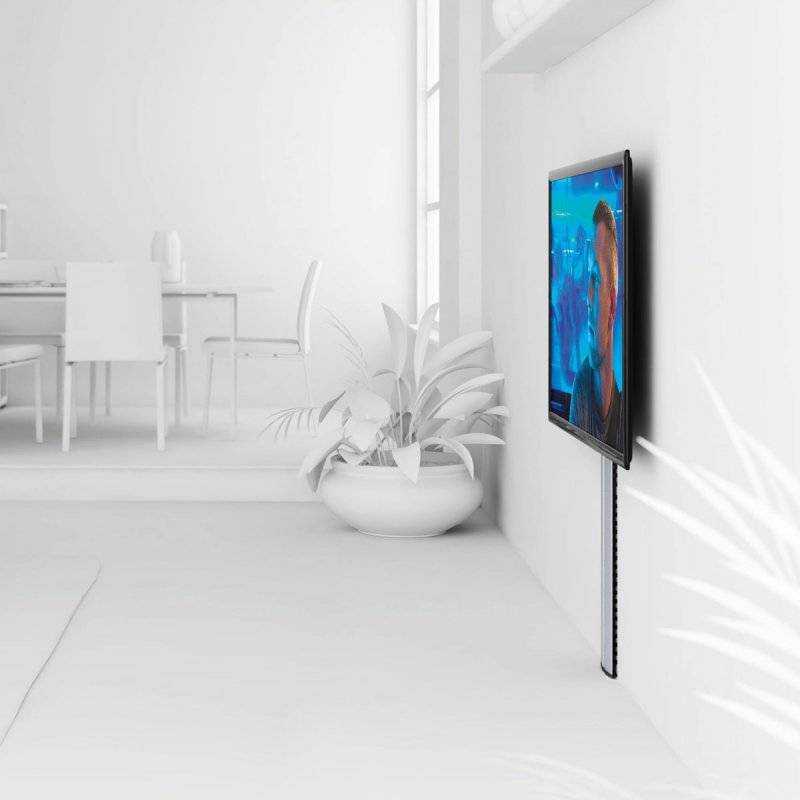

Для того, чтобы замаскировать провода от телевизора на стене, можно воспользоваться как кабель-каналом, так и полноценным декоративным коробом. На фото ниже продемонстрирована разница между этими двумя элементами. Базовым материалом, из которого может быть изготовлен короб, является:

пластик;
металл.

Однако нередко встречаются и комбинированные варианты с использованием двух указанных материалов.

Каков будет порядок действий?

подсчитайте необходимое количество материала, учитывая направление проводов и размеры помещения;
фиксируйте короб на стене, в углах и переходах делайте необходимые подрезы;
имейте в виду, что провод должен лежать в коробе свободно, поэтому подбирайте соответствующий для него канал по диаметру;
после завершения монтажа вы можете перекрасить кабель-канал или короб в соответствии с вашими предпочтениями или логикой оформления интерьера.

Весь процесс — на видео

Можно обойтись и без покраски, а просто подобрать заранее короб подходящего цветового оформления со стеной. Благо что, выбор в строительных магазинах сейчас более чем широк и способен удовлетворить даже самые экстравагантные запросы.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

заклепки;
саморезы;
специальный клей;
винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

переходники;
соединители L- или Т-образной формы;
заглушки кабель-канала;
углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

компьютерные;
силовые;
телевизионные;
телефонные;
слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

Долговечный результат.
Безопасность и практичность.
Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
Эстетически привлекательный внешний вид.
Экономичность.
Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

простая система монтажа;
высокий уровень пожарной безопасности;
большой выбор цветовых решений;
наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

облегченный вес конструкции;
устойчивость к коррозийному воздействию;
простая система фиксации;
для монтажа крышки не требуется использование инструмента;
доступная стоимость;
высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
не требуется особый уход;
материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Аксессуары для монтажа кабель-канала

Создание “монолитной” конструкции кабельной короб-линии требует применения разнообразных аксессуаров, перечислим их:

стыковочные соединители (скобы, муфты), которые устанавливают по линии соединения двух секций лотка. Небольшая хитрость, которая поможет улучшить эстетику кабель-канала: если трасса проходит на видном месте и ее длина составляет 3 м, то можно расположить муфты симметрично, нарезав стандартную секцию по 1,5 м,
Т-образный уголок применяется при необходимости создания отвода от основной кабель-линии,
распределительные коробки,
фронтальные адаптеры и монтаж-коробки, позволяющие использовать кабель-канал для розеток и выключателей, а также информационных разъемов,
внутренние и внешние углы, которые могут подстраиваться под нестандартные стены в диапазоне 70-130°, обеспечивая максимально плотный контакт с поверхностью,
плоские углы и тройники понадобятся для обеспечения поворота трассы,
переходные вставки, пластины, рамки и отводы,
заглушки для закрытия концевых частей лотка.?

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепления	Порядок работы, советы	Монтажная поверхность
при помощи саморезов	саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж)	с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают	позволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами»	закручиваются шуруповертом через указанное выше расстояние	тонкий металл (меньше 2-х мм)
клеем (жидкие гвозди)	наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы	дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Монтаж кабель-канала

Необходимые инструменты:

линейка и карандаш;
инструмент для пиления профилей в зависимости от материала (пилка по дереву или ножовка по металлу). Чтобы осуществить запил под 45 градусов вам потребуется столярное стусло;
дрель или шуруповерт для сверления отверстий;
соответствующие метизы;
для точного размещения коробов можно пользоваться уровнем.

Кабель каналы в первую очередь используются для проводки на таких поверхностях, которые исключают другие способы монтажа:

Металлические поверхности требуют предварительного засверливания в местах крепления короба. Чтобы прикрепить кабель канал к такой поверхности, покупайте специальные саморезы с частым шагом резьбы.
Деревянные, гипсокартонные и гипсолитовые перекрытия не нужно сверлить, если вы пользуетесь саморезами по дереву. Для монтажа с помощью дюбель шурупов предварительно нужно проделать отверстия дрелью со сверлом соответствующего диаметра.
Бетонные плиты и кирпичные стены – очень прочные и твердые объекты. Для работы с ними вам придется прибегнуть к использованию ударных дрелей. Крепление производится дюбель шурупами исключительно.

Подготовительные работы:

Произведите замеры трассы для прокладывания коммуникации.
Разметьте места крепления кабель каналов. Разметка производится с учетом всех поворотов и особенностей стен и перекрытий. Сверяясь с показаниями уровня, карандашом отметьте места будущего расположения кабель каналов. Не стоит прокладывать в местах, где она будет часто травмироваться, выбирайте наименее доступные места.
Сделайте заготовки профиля нужного размера с учетом величин, полученных в результате разметки. Чтобы окончательный результат смотрелся аккуратно, а стыки идеально прилегали друг к другу, зачистите места спилов от заусенец.
Если это необходимо, произведите сверление отверстий в местах предполагаемых креплений.

Монтаж и заполнение кабель-каналов:

Крепите заготовки при помощи соответствующих материалам стен метизов.
При заполнении готовых коробов электропроводкой, убедитесь в том, что она обесточена.
Каждый провод разместите в отдельной нише короба так, чтобы они были изолированы друг от друга и не переплетались.
Закройте закрепленные короба крышками соответственного размера.

Пластиковые изделия на гладкую и прочную поверхность, такую, как металл, допустимо крепить при помощи жидких гвоздей, предварительно очистив от загрязнений и обезжирив примыкающие поверхности.

Как выбрать кабельный канал

Кабельный канал — это прямоугольный, обычно П-образный профиль, закрываемый плоской защелкивающейся крышкой из такого же материала. Иногда их называют коробами. Установка кабельных каналов производится по периметру комнат под потолком на расстоянии 15 см с вертикальными отводами к розеткам и выключателям. Для прокладки проводов через стены в противоположенных каналах и стене просверливают отверстия.

Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.

Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:

из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.

Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.

Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.

Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.

Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна. Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.

Назначение кабель канала

Если в квартире открытая проводка, то провода расположены на поверхности стен, проходят под полотком или у пола. Конечно, это не значит, что к обоям или плитке их следует прибивать гвоздями и оставлять все в таком виде. Чтобы спрятать провода, необходимо установить специальный защитный короб – кабель канал.

Такое решение имеет массу преимуществ, начиная с того, что для организации проводки вам понадобится меньше времени, заканчивая быстрым и простым ремонтом неисправного участка. Кроме того, при открытой проводке можно в любой момент сделать дополнительною электроточку или провести еще одну линию. Провода, спрятанные в кабель канале, смотрятся аккуратно и не представляют опасности для детей и домашних питомцев.

Однако открытая проводка имеет и свои недостатки. Один из самых ощутимых – уменьшение свободного пространства. Если на стене или у пола проходит кабель канал, вы не сможете вплотную пододвинуть мебель. Конечно, речь идет лишь о паре сантиметров, но для квартир со скромной квадратурой это может стать проблемой. Также открытая проводка подойдет не всякому интерьеру – строгие очертания защитного короба придают помещению некую «офисность», нелепо смотрятся на дорогих обоях и среди изысканной мебели.

Ширина кабель канала должна позволять прятать в него любой провод, но лучшим вариантом будут изделия с гибкими многопроволочными жилами. Гибкие кабеля гораздо проще уложить в продольную канавку и согнуть на углах.

Кабель канал состоит из боковых стенок и соединяющей их спинки. Открытая часть закрывается специальной крышкой на защелках с двойным замком. Существует много разновидностей каналов для проводов, отличающихся формой, размерами и материалом, из которого они сделаны. По форме они могут быть П-образные, округлые, треугольные и даже изогнутые. Внутри могут присутствовать перегородки, образующие ложбинки для отдельных кабелей.

Чаще всего кабель каналы изготавливают и продают отрезками длиной 2 м. Но чтобы спрятать открытую проводку мало купить только их – необходимо приобрести целый набор сопутствующей фурнитуры – угловые и поворотные вставки, заглушки, розеточные модули и т.д.

Выбор кабель канала

Как мы уже говорили, кабель каналы различны по форме, структуре и материалу, из которого они сделаны. Так, на рынке можно встретить стальные, пластиковые и алюминиевые изделия.

Рассмотрим каждый вариант более подробно:

Металлический кабель канал – подходит для наружных и внутренних работ. Главный плюс – широкая цветовая палитра, позволяющая подобрать вариант под любой интерьер. Защищены от ржавчины покрытием из оцинкованной стали.
Оцинкованный кабель канал – изготовлен из алюминия, который, как известно, не подвержен коррозии, поэтому его смело можно использовать для защиты кабелей вне дома. Отличаются завидной долговечностью и эстетичностью. Алюминиевые и стальные кабель каналы полностью пожаробезопасны, в отличие от следующего «кандидата».
Пластиковый кабель канал – самый дешевый, а потому наиболее популярный вариант для использования внутри дома. Сделан из пластика с различными добавками, увеличивающими прочность и долговечность. Могут быть различных цветов, но в основном используются белые изделия. Если выбор пал на короб из ПВХ, следует учитывать, что в одну ячейку можно поместить лишь один провод. При небольших размерах сечения кабель канала двойной замок необязателен.
