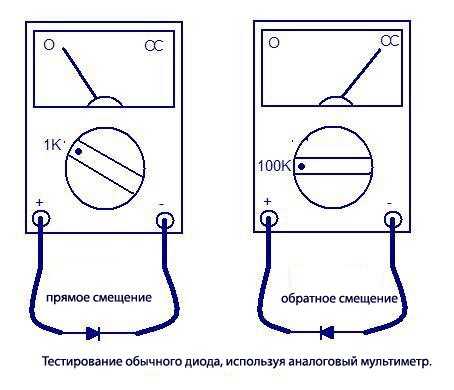

Какими способами можно проверить диод мультиметром

Тестирование Диода Зенера

Прямые характеристики Диода Зенера подобны обычному диоду. Так методы, используемые для того, чтобы протестировать вперед проводящий режим любого обычного диода, также применимо к Диоду Зенера . Но в обратном режиме, у напряжения обратного пробоя есть большое значение, и это должно быть в частности протестировано. Например, 5.3-вольтовый Диод Зенера должен начать проводить только, когда примененное обратное напряжение просто превышает 5.3V. Режим обратного смещения Диода Зенера может быть легко протестирован при помощи схемы, данной ниже. Сопротивление R1 может обычно быть 100 Омов.

Мультиметр должен быть в режиме напряжения. Теперь медленно увеличивайте производство переменного источника питания и одновременно наблюдайте напряжение, показанное в мультиметре. Дисплей мультиметра увеличивается вместе с увеличением напряжения источника питания до напряжения пробоя. Кроме того показания мультиметра остается неизменным несмотря на напряжение источника питания. Это вызвано тем, что Диод Зенера находится теперь в области пробоя, и напряжение через него останется постоянным независимо от увеличения напряжения питания, и это постоянное напряжение будет равно напряжению пробоя.

Если показание мультиметра  равно напряжению пробоя, определенному производителем, мы можем предположить, что Диод Зенера исправен. При выполнении этого теста не забудьте не превышать входное напряжение возбуждения к точке, которая вынуждает Диод Зенера рассеять больше питания. Обычно оно не должно превышать  больше, чем 10mA

Проверка светодиодов

Вариант 1

Проверка исправности светодиода мультиметром достаточно проста. Это можно сделать прямо на плате мультиметром, не выпаивая сам светоид. Для проверки понадобится только мультиметр, включенный в режим проверки диодов. Перед проверкой необходимо найти анод детали. Если соблюдена правильная полярность, деталь должна засветиться. Тест на работоспособность можно считать пройденным. Также на определение работоспособности влияет яркость свечения. Тусклый свет не показатель испорченной детали. Причиной может стать нехватка напряжения.

Вариант 2

Еще один простой способ проверить светодиоды возможен, если мультиметр оснащен гнездом для прозвонки транзисторов. В этом случае, чтобы проверить исправность светодиода мультиметром, его прозванивают в такой последовательности:

1. Перевести мультиметр в режим прозвонки — hFE.
2. В гнездо вставить светодиод, анод в отверстие «С», катод в отверстие «Е» (секция NPN).
3. Яркое свечение детали укажет на ее исправность.

Часто после прозвонки, светодиоды не работают в схеме. Причина этому разница в силе тока мультиметра и рабочего напряжения. Для того чтобы точно определить пригодность детали необходимо выполнить прозвонку проверяемого светодиода мультиметром без выпаивания.

Вариант 3

Это способ проверки светодиодов, подключенных параллельно в осветительных лампах или лентах. Перед началом проверки необходимо посмотреть схему подключения и определить «+» вход. Сама проверка светодиода в этом случае будет выглядеть следующим образом:

1. Установить тестер в режим замера постоянного тока.
2. Включить прибор с неисправной деталью.
3. Щуп «минус» подключит к «минусу» на плате.
4. Щуп «+» подключить к вводному контакту, проверяемого элемента.
5. Замерить напряжение.
6. После замера, подключит «+» щуп к выходу детали.
7. Если напряжение отсутствует, это показатель неисправности детали.

Подобный способ является опасным, так как проверка проводится с подключением в электрическую сеть. Часто причиной неисправности в лампах, работающих от постоянного напряжения, становится пробой диодного моста.

Вариант 4

Проверить сразу несколько светодиодов в цепи можно не выпаивая их из схемы. Напряжения 9 вольт, от которого работает мультиметр, вполне хватает для прозвонки сразу всех светодиодов.

1. Тестер перевести в режим замера сопротивления.
2. Определить полярность схемы подключения всех деталей.
3. Согласно полярности, подключить один щуп к вводу первого светодиода.
4. Второй щуп подключить к выходу последнего элемента.
5. При отсутствии сопротивления, поочередно подключать щуп к выходу каждого следующего светодиода.

Появление показаний сопротивления, укажет на последний исправный светодиод в цепи. После него, необходимо осуществить поочередную прозвонку всех деталей, для выявления прогоревшего элемента. Если лампа собрана по двойной схеме, светодиоды во второй цепи могут быть запаяны наоборот. После проверки одной схемы, необходимо сменить полярность подключения тестера.

Лучшие производители светодиодных лампочек премиум сегмента

GAUSS – Германия

автоматизировала все этапы производства светодиодных ламп, наладила точный контроль качества и полностью исключила брак, связанный с человеческим фактором. Продукция рассчитана в среднем на 50 000 часов работы, а также производитель дает гарантию на ее бесперебойное использование в течение 7 лет. Не отстает бренд от конкурентов в наполнении своего каталога новыми коллекциями. Есть декоративные, зеркальные, софитные и прочие наименования. Не исключением стали «умные» лампы, а также лампы с углом рассеивания света на 360 градусов.

В наличии у Gauss светодиодные лампочки:

Цоколь и виды	GU5.3 (MR16), E27, E14, GU10, GX53, GX70, GX9, MR11, R39, R50, R63, G4/GY6.35, свеча на ветру для люстр, диммируемые, аккумуляторные, умные, G95/G125, Т8
Мощность	3-60W
Цветовая температура	1500-6500K

Плюсы и минусы

• широкий выбор ассортимента;
• большие сроки гарантии;
• многообещающий эксплуатационный период;
• есть модели с переключаемой температурой освещения.

GAUSS LED FILAMENT CANDLE E14	GAUSS LED G4
GAUSS LED G9	GAUSS LED G9
GAUSS LED MR16 GU10-DIM	GAUSS LED СВЕЧА E14

Philips – Нидерланды

Это один из самых известных и опытных производителей светодиодных ламп в нашем ТОПе. Ассортимент LED-ламп для домов, офисов и производственных помещений – солидный. Вся продукция проходит лабораторные испытания, которые подтверждают, что свет от ламп «PHILIPS» не создает дискомфорта для глаз человека. Сроки службы в среднем до 10 лет, а сроки гарантии от марки производителя – 2 года.

В наличии у Philips светодиодные лампочки:

Цоколь	E27, E14, GX53, G53, GU5.3, GU10, G10
Мощность	2-20W
Цветовая температура	2000-6500K

Плюсы и минусы

• лабораторные испытания и тесты продукции;
• безопасность;
• есть лампы с опцией настройки температуры цвета;
• производитель реализует продукцию даже в сверх бюджетном сегменте.

• на некоторые модели действует высокая цена;
• у бюджетных ламп недостаточный угол распределения света.

Philips E14 2700K	Philips E14 2700K
Philips E27 2000K	Philips E27 2700K
Philips E27 3000K	Philips E27 6500K

Navigator – Россия

Ассортимент представлен большим выбором LED-ламп с разными формами (свеча, груша, шар), с цоколем, есть продукты для создания точечного освещения и пр. Востребована у покупателей декоративная линейка, оформленная в колбу золотистого цвета. Это позволяет выбрать оптимальную модель для разных стилей оформления интерьера. Проблем с приобретением товара не возникнет – продукция «Навигатор» встречается почти во всех российских магазинах электроники.

В наличии у Navigator светодиодные лампочки:

Цоколь	E27, E14, E40 GU4, GU5.3, GU10, G4, G9, G13, GX53, GX70
Мощность	1.5-24W
Цветовая температура	2700-6500K

Плюсы и минусы

• широкий выбор;
• сочетание цены и качества;
• отсутствие мерцания;
• длительный эксплуатационный период;
• поток света распределяется равномерным образом.

• только в дорогостоящих лампах есть защита от перепадов напряжения;
• радиатор сильно нагревается;
• мощность в некоторых товарах может быть больше номинальной.

NLL-G45-1	Декоративные NLL-3D
Декоративные NLL-SC	Декоративные ретро-лампы NLL-F
Линейные PL с поворотным цоколем E27	NLL-F-C-FC-TC

UNIEL – Россия

Возглавляет ТОП российская . Марка предлагает широкую линейку светодиодных ламп, отличающихся высокой яркостью, отличной цветопередачей, да еще и по оптимальной качеству цене. Все изделия проходят многоуровневый контроль перед тем, как поступят на рынок. Лампы проверяются на соответствие указанным срокам службы с помощью тестов, а также на стойкость к скачкам напряжения в электросети. Не исключением являются проверки на качество соединений элементов в плате.

Ассортимент представлен 2-мя десятками серий продукции. Встречаются лампы для птицеводства, растений и мясной продукции.

В наличии у Navigator светодиодные лампочки:

Цоколь	E27, E14, E40, G13, G4, G9, GX53, GX70, GU4, GU10, GU5.3, R7s
Мощность	0.65-80W
Цветовая температура	2700-6500K, RGB

Плюсы и минусы

• контроль качества;
• высокая яркость;
• большой ассортимент;
• цена соответствует качеству.

нет.

Soho	E27
E14 4000К	E14 Диммируемая
E14	E27 Диммируемая LED-A60

Проверка блока питания

Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.

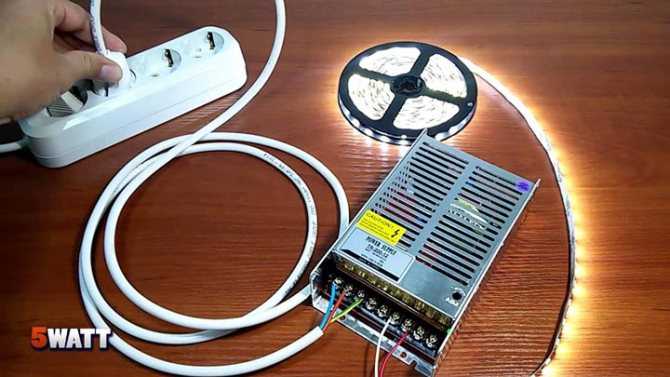

Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.

Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.

А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.

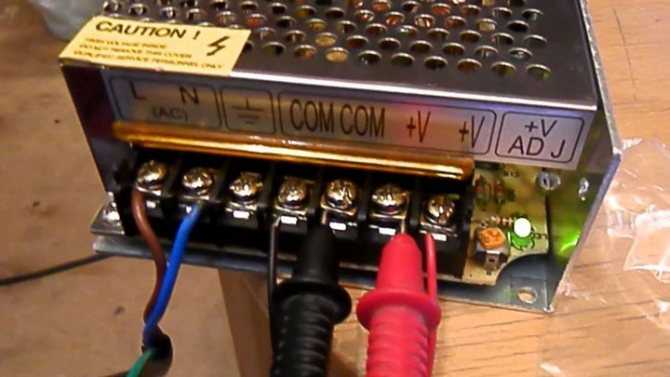

В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.

Проверять нужно между контактами «+V» и «-V».

Либо «+V» и «COM».

Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.

Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:

после подачи напряжения 220В на блоке должен загореться зеленый светодиод

если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум

Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.

Порядок тестирования светодиодной ленты

На целостность или обрыв вызванивается каждый участок от одной точки (плюс и минус) до другой

Светодиодная лента проблематично проверяется мультимертом, поскольку она не светится. Слабый свет возникает при тестировании в режиме Hfe. Тестирование также осложняется перегораниями не самих диодов, а контактных дорожек или токоведущих участков. Чтобы узнать о неисправности:

1. Найдите условные одинаковые отрезки из 3 светодиодов по границе контактов и поперечной полосы.
2. Прикасайтесь щупами к каждому участку по очереди, подавая ток на контакты питания.
3. Прозвоните блок питания – он выходит из строя по причине перепада нагрузки.

Проверка сопротивления предоставит полную картину о целостности светодиодов.

https://youtube.com/watch?v=3ET6FU3mKuU

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

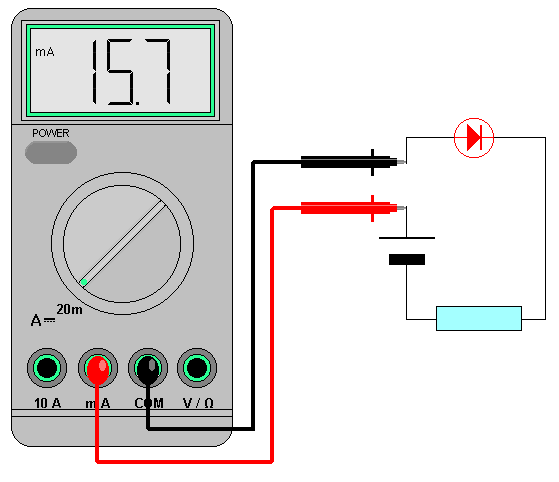

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.
Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.
Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Проверка измерителем

Перед началом работы любые типы элементов нуждаются в проверке. Не пренебрегайте этим правилом. Существует несколько способов проверить диод:

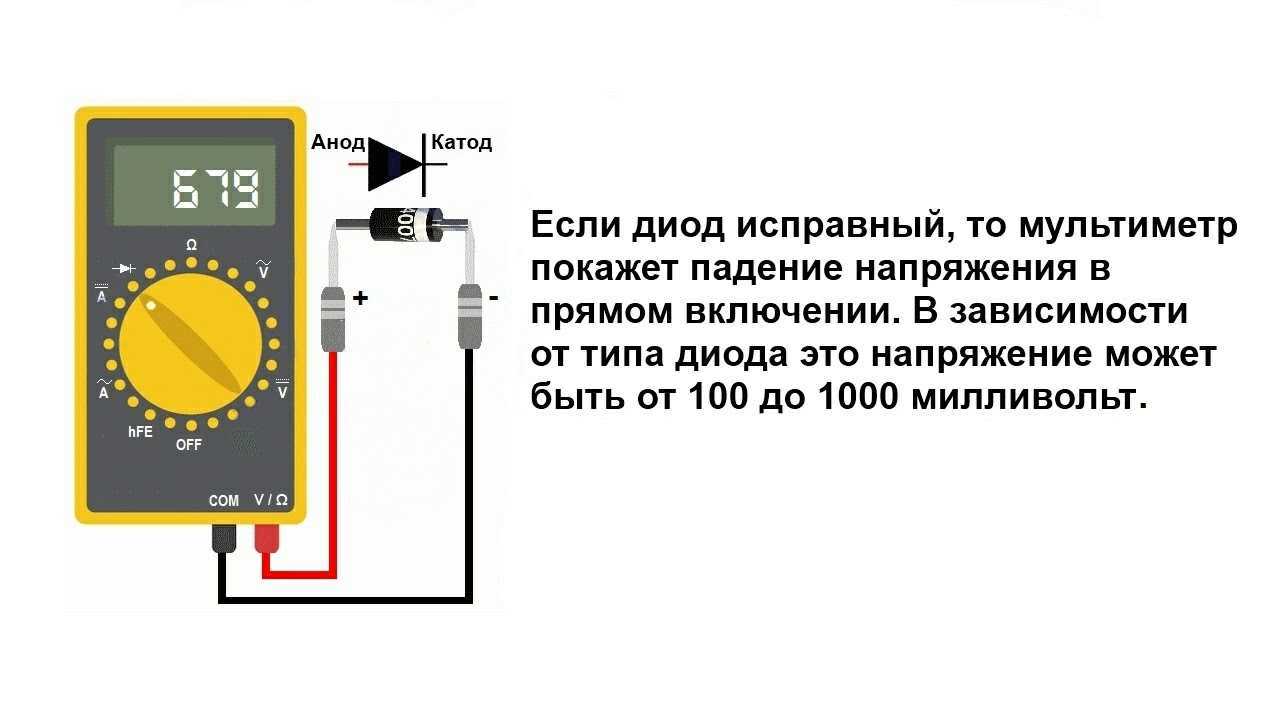

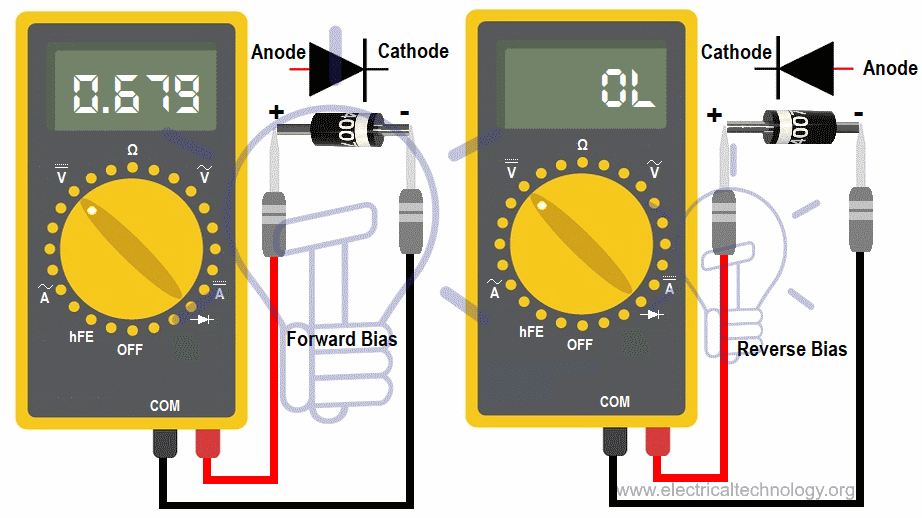

• Основной способ проверки — с помощью мультиметра. Встроенная в измеритель проверка. Большинство мультиметров имеют режим прозвонки p-n перехода. Этот режим обычно обозначен значком диода на их передней панели. Чтобы прозвонить мультиметром диод, установите ручку регулятора вашего измерительного прибора на обозначение диода либо нажмите кнопку с этим обозначением на передней панели прибора. Далее подключите красный измерительный щуп к аноду проверяемого элемента, а черный щуп — к катоду. Узнать, какой из выводов анод, а какой катод, можно в интернете, прочитав описание на используемый вами диод. В описаниях обычно указывается маркировка. При подключении описанным способом мультиметр должен показать пороговое прямое напряжение тестируемого диода. Если элемент неисправен, то прибор покажет ноль или сильно отличающееся от порогового показание. При обратном подключении (черный щуп мультиметра к аноду, красный щуп — к катоду) мультиметр должен показать нулевое напряжение.
• Вам нужно прозвонить диод, если ваш мультиметр не поддерживает режим проверки полупроводниковых приборов. Соберите простую схему. Соедините последовательно источник питания постоянного тока номинальным напряжением 5 вольт, резистор сопротивлением 100 Ом и проверяемый полупроводник. Катод соедините с минусом источника питания, а анод — с резистором. Далее переключите мультиметр в режим определения постоянного напряжения. Красный щуп мультиметра соедините с анодом тестируемого диода, а черный щуп — с катодом. При исправности элемента измеритель покажет пороговое прямое напряжение на нем.
• Проверка диода в случае отсутствия у мультиметра режима прозвонки полупроводников. Выберите на мультиметре режим измерения сопротивления, диапазон измеряемого сопротивления до 2 кОм. Подсоедините красный щуп прибора к аноду, черный щуп к катоду элемента. При этом измерительный прибор должен показать сопротивление порядка сотен Ом. Если подсоединить мультиметр к полупроводнику наоборот (черный щуп к аноду, красный — к катоду), то он должен показать бесконечное сопротивление или разрыв цепи. Если выдаются другие показания, значит, элемент неисправен.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Как проверить светодиод мультиметром (тестером) на работоспособность?

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ.

Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках.

В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться.

Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц.

При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Способы проверки светодиодных светильников

Также проверить исправность работы диодов вполне возможно без их выпаивания из схемы.

Проверка диодов мультиметром

Если вы когда-либо покупали лампочки в магазине осветительной техники, то могли увидеть, что продавцы часто проверяют их работу, используя специальное устройство — тестер. В нем есть пару разъемов, рассчитанных специально на разные типы лампочек.

Тестером проверяется целостность проводников внутри источника освещения. Если все в порядке, вы услышите характерный сигнальный звук. Дома проделать ту же операцию можно, воспользовавшись мультиметром или индикаторной отверткой.

Мультиметр — это измерительный электроприбор, в котором скомбинировано сразу несколько функций (омметра, вольтметра, амперметра).

У каждого прибора есть режим прозвонки, который помогает определить целостность электрического соединения. Он обозначается на панели прибора спецсимволом (значок диода).

Как продиагностировать led-лампочку мультиметром:

1. Поставить прибор в режим прозвонки (другими словами, в режим “проверки на обрыв”);
2. Красный щуп мультиметра нужно присоединить к положительному электроду (аноду), а черный — к отрицательному (катоду);
3. Когда с лампочкой все хорошо, измерительный прибор подаст специфический звуковой сигнал, а на экранчике вы увидите цифры 3-200 Ом;
4. Перед каждым таким измерением нужно на короткое время замкнуть щупы друг на друга (это делается чтоб удостовериться в работоспособности самого мультиметра).

Бывают ситуации, когда при диагностике слишком мощного осветительного диода на экране прибора напряжение отражается, но когда он подключен к схеме, то светит не так ярко в сравнении с другими. Это можно заметить невооруженным взглядом. Вполне вероятно, дело тут в дефекте кристалла — все равно световой излучатель придется заменить.

Диагностика диодов с помощью аккумулятора

Продиагностировать неисправность led-лампы можно, используя соединенные между собой пальчиковые батарейки (функцию щупов выполняют обычные компактные зажимы). Для начала возьмем несколько аккумуляторов или один аккумулятор “крона” (9 вольт), затем нужно подать на диод напряжение. Вы можете своими руками изготовить из подручных материалов вполне функциональный тестер.

Диоды с белым или синим излучением разрешено проверять без резистора, ограничивающего ток. Для проверки диодов желтых и красных оттенков нужен резистор на 60-70 Ом. Также можно использовать немного разряженную круглую батарейку-таблетку (такие используются например в напольных весах).

Делаем прибор для диагностики из батареек:

Можно ли проверить светодиод без выпаивания?

Как видим, ничего сложного в проверке led-лампочек на предмет наличия повреждений нет. В качестве тестера можно использовать как специализированные электронные устройства, так и самодельные приспособления из зарядок и аккумуляторов.

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как определить параметры светодиода по внешнему виду? Для этого можно сделать специальное устройство, например, щуп, который идет в комплектации с мультиметром для этих целей подходит плохо. Спрашивайте, я на связи!

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Классификация

Диоды относятся к простым полупроводниковым радиоэлементам на основе p-n перехода. На рисунке представлено графическое обозначение наиболее распространенных типов этих устройств. Анод отмечен «+», катод – «-» (приведено для наглядности, в схемах для определения полярности достаточно графического обозначения).

Принятые обозначения

Типы диодов, указанные на рисунке:

• А – выпрямительный;
• B – стабилитрон;
• С – варикап;
• D – СВЧ-диод (высоковольтный);
• E – обращенный диод;
• F – туннельный;
• G – светодиод;
• H – фотодиод.

Теперь рассмотрим способы проверки для каждого из перечисленных видов.
