Как пользоваться цифровым мультиметром

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

• Подключение прибора проводят в обесточенном состоянии.
• Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
• Мерить амперы нужно только в резиновых перчатках.
• Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
• Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
• Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
• Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

Как проверить амперы мультиметром, знает каждый электрик. Это прибор, который функционирует, как вольтметр и другие подобные устройства. С помощью такой техники можно измерять такие показатели, как постоянного напряжения, переменного напряжения, силы тока, мощности сопротивления, работоспособности диодов, пригодность к эксплуатации транзистора, частоты передачи сигнала.

Типы мультиметров

Все устройства, по своей конструкции и принципу измерения показателей тока, можно разделить на два вида:

1. Аналоговые тестеры.
2. Цифровые мультиметры.

Коротко о каждой из разновидностей измерительных устройств.

Аналоговые мультиметры

Основным отличием аналоговых устройств от цифровых является наличие оцифрованной шкалы со стрелкой. Они очень просты в использовании и достаточно дешевы. Но их недостатком считается наличие погрешности в показаниях. Хотя это можно исправить с помощью настроечного резистора. Но, все равно, достичь точности, сравнимой с цифровыми приборами, вряд ли удастся. А в некоторых случаях, это действительно необходимо.

Цифровые мультиметры

Раз, в числе основных отличий аналоговых устройств, названо наличие шкалы со стрелкой, логично предположить, что в цифровых приборах они отсутствуют. И это действительно так. Показания результатов измерений выводятся на дисплей, который может быть светодиодным или жидкокристаллическим, в виде конкретных цифр.

Как уже сказано, главным плюсом цифровых тестеров является точность измерения показателей силы тока. Кроме этого, они не сильно сложнее в применении, чем аналоговые. Даже новичок справится с замерами после непродолжительного инструктажа. Минусом называют более высокую стоимость цифрового прибора.

Измерение постоянного тока

Чтобы померить нужные показатели, сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Чтобы понять, как замерить амперы мультиметром, нужно знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно (то есть щупы прибора присоединить к разным точкам разрыва цепи), он не будет создавать ощутимого изменения параметров схемы. При этом сможет отобразить верное значение протекающего тока

Важно присоединить измеритель в правильной полярности, то есть красный щуп — к ветви, которая идет к плюсу источника питания, а черный — к минусу. В противном случае прибор покажет отрицательные значения

Правильно подключив прибор можно приступать к работе. Порядок действий, как замерить ампераж мультиметром, таков:

1. Установить щупы в подходящие гнезда измерителя, соответствующие уровню сигнала.
2. Выбрать режим постоянного тока регулятором или нажатием соответствующей кнопки на передней панели.
3. При необходимости следует выбрать уровень измеряемого сигнала регулятором или кнопкой. Уровень нужно выбирать чуть выше ожидаемого значения.
4. Подсоединить мультиметр в разрыв цепи ветви схемы, соблюдая полярность подключения.
5. Включить источник питания.

Проверка батареек

достаточно проверить ее вольтаж и ампераж

Корректные значения напряжения должны соответствовать указанным на батарейке.

Тест аккумуляторов измерительным прибором

Среди параметров аккумуляторов выдаваемый ток является немаловажным. Проверить его можно мультиметром, но при этом последовательно с измерителем нужно подключить нагрузку. Нагрузкой может выступать обычная лампа накаливания. Ее сопротивление не превышает нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно приложить щупы измерителя к резьбе цоколя лампы и центральному выводу. На экран будет выведено значение сопротивления.

I = U / R, где I — ток в цепи, ампер, U — напряжение, выдаваемое аккумулятором, а R — сопротивление нагрузки (лампы).

Также можно проверить ток утечки аккумулятора. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля. Вытаскивая предохранители в авто, можно даже узнать, какова величина утечки в разных частях бортовой сети. При некотором опыте реально не только узнать, как измерить амперы мультиметром, но и определять причины некоторых неисправностей электрики авто.

Замер тока при зарядке аккумулятора

Большинство зарядных устройств для аккумулятора автомобиля имеют индикаторы, отображающие параметры зарядки. Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный прибор. Для отображения верных показаний нужно:

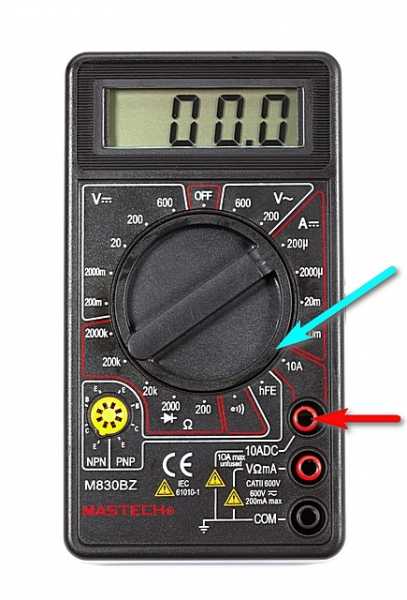

1. Установить красный щуп в отверстие прибора, маркированное надписью, А (NA), черный щуп обычно подключается к входу с надписью COM;
2. Выбрать режим измерения постоянного тока и уровень сигнала;
3. Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккумулятора, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;
4. Далее, нужно включить зарядник в сеть. Мультиметр отобразит ток, который не должен превышать 10% от значения емкости АКБ.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая

И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах. Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера

А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя

Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Измерение утечки в автомобильном аккумуляторе

Еще один вариант использования мультиметра и его шкалы — фиксация утечки тока в аккумуляторе машины. Утечки электрического тока в автомобильной электросети — довольно частое явление, приводящее к разряду аккумуляторной батареи, когда машина заглушена, а все устройства, потребляющие электроэнергию, выключены. Этот процесс может, зачастую, происходит по причине повышенной влажности или нарушений изоляции. Хотя утечки допускаются, они должны быть минимальными, и их нормативные показатели прописаны в документах на аккумулятор.

Для измерения реальной утечки электротока, мультиметр устанавливается в режим 10 А или 10ADC. Красный щуп прибора прикладывается к плюсовому проводу, а черный к массе. Если мультиметр не выдает никаких показаний, то значит все в порядке и утечки тока нет. В случае, если показания отличаются от нуля, даже незначительно, где-то происходит утечка. Для определения конкретного места необходимо прозвонить всю бортовую сеть. Но лучше доверить это специалистам на станции техобслуживания.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

• Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
• Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
• Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Работать с устройством легко Схема дальнейших действий:

• Устройство настраивается в нужном диапазоне измерения.
• Значение выставляется на 10% больше того, которое предполагается.
• Если показатель неизвестен, то за крайнюю отметку берется максимум.
• Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
• Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
• Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Вам это будет интересно Список всех инструментов для электромонтажных работ

Ошибка №7 – Продолжительность замеров

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Практическое значение измерения тока в быту

Измеряя силу тока на микроволновой печи, мы можем определить с его помощью неисправность сразу двух узлов. При включении, значение на шкале будут небольшим, затем амперы вырастут.

Это происходит по причине того что включая печь, мы запускаем сначала вентилятор, и только затем включается магнетрон печи. При значении на шкале силы тока меньше 5. А это значит, не работает магнетрон. При включении значение измерения должно быть не менее 1,5 А., Если это не так, следует ремонтировать вентилятор устройства.

Таким же образом можно замерить эту величину на пальчиковой батарейке, для определения уровня ее зарядки. Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока

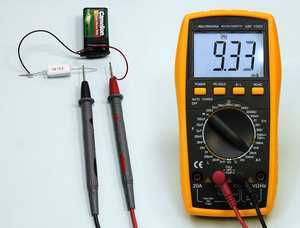

Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом

При значении менее Ампера, батарейку можно сдать в утилизацию.

Почему касание щупом должно быть коротким? При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера.

Таким же способом, получив величину тока зарядного устройства телефона, мы можем выяснить исправность защиты его от короткого замыкания. Таким же образом, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В заключение обобщим информацию, сделав небольшую памятку для людей, берущих мультиметр в первый раз.

Выставляйте на шкале максимальное значение тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в сектор измерения силы тока и устанавливайте его согласно маркировке. «А», «АС» — для измерений переменного тока. Ставим на значение «ДС» при измерении постоянного тока.

Проводить замер исправности бытовых приборов и оборудования можно только под нагрузкой. Поэтому следует помнить схему включения тестера в цепь питания и соблюдать меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажность воздуха, используйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь.

После окончания работ обязательно выключайте прибор, для сохранности заряда батарейки.

Выполняя все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно. Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра.

Пускай в вашем доме всегда будет светло и радостно.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

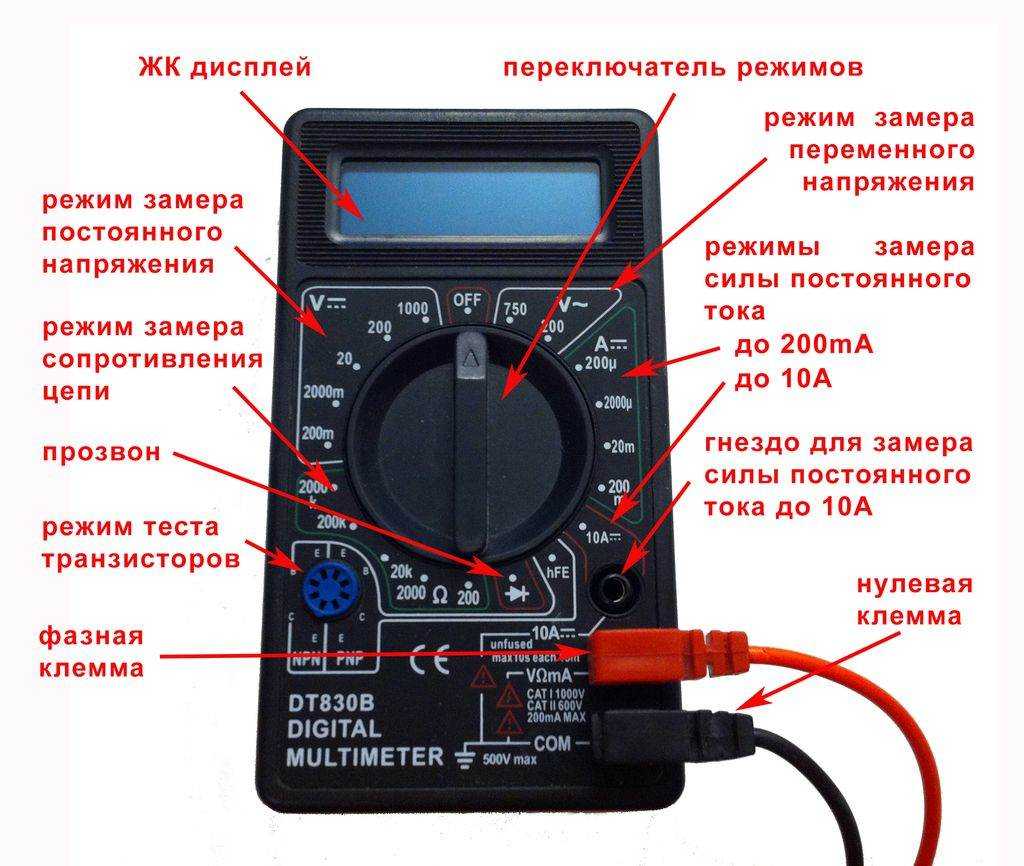

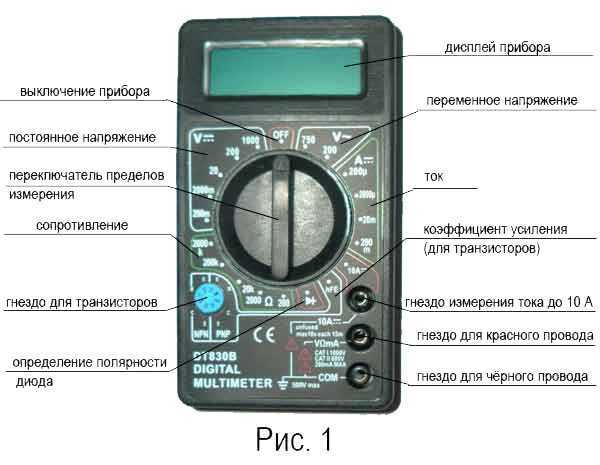

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное. Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Как проверить напряжение аккумулятора мультиметром?

Для того чтобы проверить заряд литий-ионного аккумулятора необходимо выполнить следующие действия:

• Перевести мультиметр в режим вольтметра (измерение напряжения) и установить диапазон от 0 до 20V;
• Отсоединить аккумулятор от электропроводки автомобиля;
• Подсоедините красный щуп к положительному гнезду;
• Подсоедините черный щуп к отрицательному гнезду;
• Запишите показания.

Если мультиметр показывает, что напряжение равно 12,6 вольт, то это свидетельствует о том, что батарея не нуждается в зарядке и полностью работоспособна. Если показания ниже 12,6 – это обозначает необходимость дозарядки аккумулятора.

В том случае, если мультиметр показывает менее двенадцати вольт, то аккумулятор полностью разряжен, и необходимо срочно зарядить его. Если показания меньше одиннадцати вольт – использование такого аккумулятора может сжечь генератор или зарядное устройство, а значит, от него лучше избавиться и купить новый.

Важно помнить о том, что для получения актуальных данных нужно проверять заряд нужно подождать 5-6 часов после того как аккумулятор будет отключен от автомобиля. Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку. Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку

Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку.

Для чего нужно измерять силу тока

Существенное влияние на величину силы тока оказывают напряжение и сопротивление электроцепи, которые измеряются в таких единицах, как вольт (В) и Ом, соответственно. При этом повышение напряжения при неизменном сопротивлении электроцепи вызывает увеличение силы тока, а рост сопротивления цепи при неизменной величине напряжения приводит к ее уменьшению. Сила тока (I), напряжение (U) и сопротивление (R) зависят друг от друга и связаны эмпирическими формулами:

• I = U/R
• U = I*R
• R = U/I

При этом упрощенно принимают, что сила тока величиной в 1 А возникает в проводнике с сопротивлением 1 Ом, если к нему приложено напряжение в 1 В.

Измерение силы тока

Замерив СТ мультиметром, можно:

• уточнить реальную потребляемую мощность конкретного электроприбора;
• найти дефекты электроприбора, если его реальная мощность не соответствует величине, заявленной в документации;
• выяснить электрическую емкость автономных источников питания (аккумуляторных батарей и пр.);
• выявить существование утечки тока в электроцепях и в случае необходимости локализовать дефектный участок;
• проверить зарядное устройство для аккумулятора на предмет соответствия тока зарядки заданному значению и т.д.

Такие измерения проводят при помощи специальных приборов – амперметров. Их разновидностей на отечественном рынке достаточно, чтобы удовлетворить потребности всех покупателей.

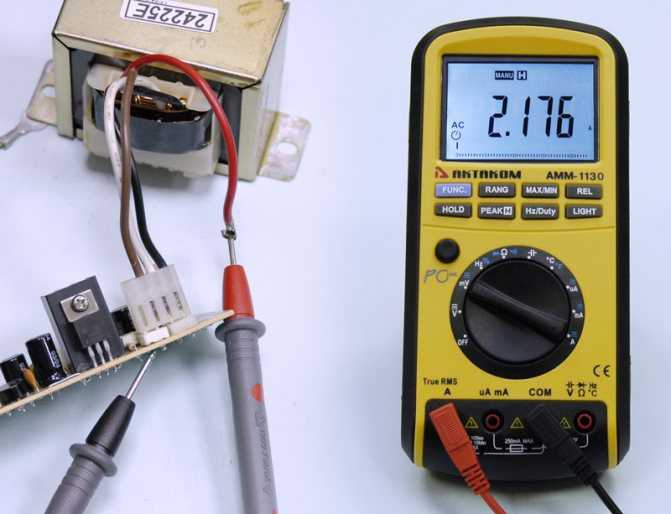

Измерение Силы тока в цепи электроприбора, подключенного к источнику питания

Чтобы измерить силу тока в цепи подключенного электроприбора, мультиметр нужно подключить в разрыв одного из проводов питания, как это показано на схеме.

Здесь:

• 1 – розетка сети переменного тока или контакты автономного источника электропитания;
• 2 – электроприбор;
• 3 – провода (кабель) питания электроприбора;
• 4 – место разрыва электроцепи и подключения щупов мультиметра;
• 5 – тестер, включенный в режим измерения переменного тока;
• 6 – измерительные провода из комплекта поставки мультиметра.

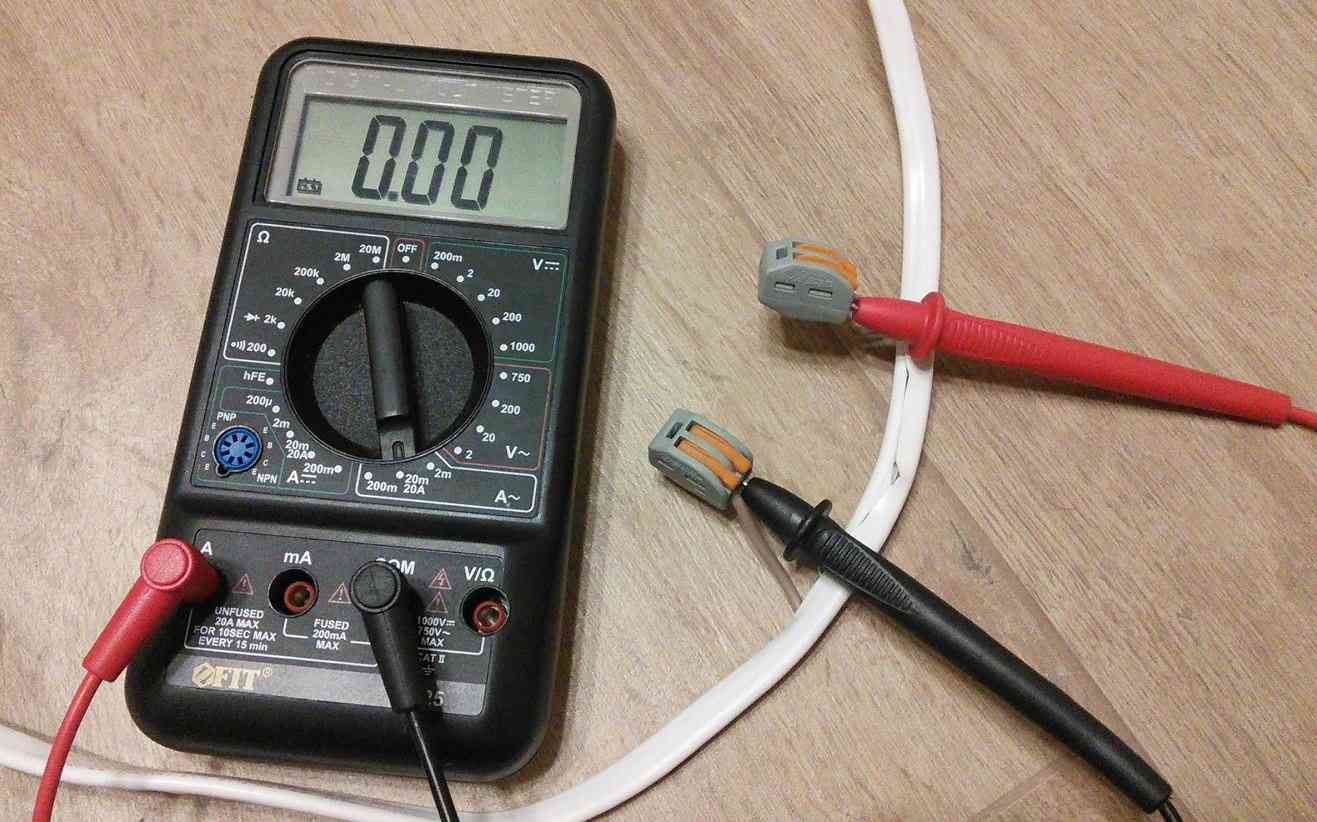

Чтобы подключить мультиметр в разрыв электроцепи, необходимо разрезать один из ее проводников и зачистить изоляцию на обрезанных концах.

Вставка штекеров измерительных проводов в гнезда мультиметра

Измерение силы тока осуществляют в такой последовательности:

1. Ручкой переключателя мультиметра устанавливают необходимый режим измерений, учитывая при этом вид тока (переменный или постоянный).
2. Той же ручкой устанавливают верхнюю границу измерения СТ. При этом рекомендуется изначально выбрать предел измерения, превышающий предполагаемую величину измеряемого параметра.
3. Вставить штекеры измерительных проводов в соответствующие гнезда мультиметра.
4. Подключить щупы тестера к зачищенным концам провода и убедиться в надежности контакта.
5. Включить электропитание прибора и зафиксировать показания мультиметра. При необходимости можно изменить верхнюю границу измерений и повторно зафиксировать полученный результат.
6. Отключить электропитание и отсоединить щупы тестера от концов проводника.
7. Соединить разрезанный провод и тщательно заизолировать это место.

Если нужно измерить силу тока не нарушая целостность электроцепи, оптимальным вариантом будет использование мультиметра, оснащенного встроенными токоизмерительными клещами.

Иногда потребность в измерении силы тока в цепи переменного тока может возникнуть в тот момент, когда под руками нет мультиметра с такой функцией. Однако радиолюбители нашли выход из ситуации, используя для измерения силы тока в цепях переменного тока тестеры, работающие только на постоянном токе. Достаточно дополнить электрическую цепь диодным мостом, включив мультиметр, измеряющий параметры цепей постоянного тока по следующей схеме:

Аналогичный результат можно получить, если включить в схему электроцепи специальный калиброванный шунт с заведомо известным сопротивлением. При этом шунт выбирается таким образом, чтобы его номинальное напряжение совпадало с номинальным напряжением измерительного прибора.

Затем параллельно контактам шунта подключить мультиметр с установленным режимом измерения напряжения (вольтметр) и измерить величину падения напряжения на шунтированном участке электросети. Как померить напряжение мультиметром, указано в инструкции по его эксплуатации.

В этом случае мультиметр выполняет функцию вольтметра, однако величина измеренного напряжения будет прямо пропорциональна силе тока. Заведомо зная сопротивление прецизионного шунта, по формуле I = U/R легко можно рассчитать и величину силы тока в цепи. Если взять калиброванный шунт, имеющий сопротивление 1 Ом, номинальное ее значение можно будет определить по шкале вольтметра (I = U/1 = U).

В домашних условиях такой низкоомный шунт (R = 1 Ом) проще всего изготовить самостоятельно, например, намотав небольшой отрезок тонкой нихромовой проволоки (сечение – 0,123 мм, удельное сопротивление – 7,94 Ом/м, диаметр – 0,4 мм) длиной 126 мм, на планку из стеклотекстолита.

Установив самодельный резистор в разрыв цепи и подключив к его контактам мультиметр, можно измерить напряжение на зашунтированном участке цепи. Его величина по номиналу будет соответствовать силе тока, протекающей через резистор: I = U/1 = U.

Произведение измерений посредством мультиметра

Как померить сопротивление мультиметром

Чтобы измерить сопротивление каких-либо элементов электрической цепи, необходимо переключатель мультиметра установить в одно из положений, находящихся в зоне, обозначенной буквой Ω (диапазон измерений изначально может быть любым). После этого щупами одновременно касаемся входов.

Проверка резистора

Если в ходе измерений на табло мультиметра высвечивается «1», «OL» или «OVER», то перемещением переключателя повышаем диапазон измерений; при показаниях прибора «0» требуется понизить диапазон. Точно также можно подобрать требуемую точность производимых измерений.

Как измерить напряжение мультиметром

Учитывая тот факт, что измеряемое напряжение может быть постоянным либо переменным, выставляем переключатель мультиметра в соответствующее положение. Следующим этапом должен быть выбор диапазона измерений. Если с этим возникают трудности, целесообразно установить переключатель на максимальное значение, а затем, исходя из показаний прибора, понизить его до приемлемого уровня.При измерении напряжения щупы тестера подключаются к цепи параллельно.

В частном порядке рассмотрим, как померить напряжение в розетке мультиметром. Для этого выставляем переключатель прибора в положение «750В» зоны AVC и вставляем щупы в отверстия розетки.

Важно! Перед началом обязательно проверьте состояние изоляции щупов и не прикасайтесь при работе к их оголенным частям. В противном случае вы рискуете получить поражение электрическим током. Маловероятно, что на дисплее прибора вы увидите заветные 220 вольт, в соответствии с ГОСТом, допускается отклонение 10%от номинальной величины в ту или иную сторону

Маловероятно, что на дисплее прибора вы увидите заветные 220 вольт, в соответствии с ГОСТом, допускается отклонение 10%от номинальной величины в ту или иную сторону.

Теперь вам известно, как мультиметром проверить напряжение в сети 220В.

Как замерить силу тока мультиметром

При отсутствии представления о том, сила тока какого порядка подлежит измерению, рекомендуется установить красный щуп тестера в гнездо для измерения больших токов, чтобы не привести прибор к негодности.

Замер потребляемого тока

Если величина, получаемая в результате измерений, меньше 200 мА, можете смело поменять гнездо для красного щупа с целью получения более точного результата. Из таких же соображений переключатель мультиметра устанавливаем на максимальное значение диапазона, а затем при необходимости идем от большего к меньшему.

Измерение силы тока мультиметром осуществляется при приборе, подключенном последовательное, то есть в разрыв цепи.

Прозвонка электрической сети тестером

Данный режим помогает проверить целостность проводников. Если при касании щупами в данном режиме концов провода, прибор издает звуковой сигнал, значит обрыва на данном участке электрической цепи не имеется.

Кроме того, тестером при режиме прозвонки сети можно определять функциональное назначение жил кабеля, иными словами, отличать, где находятся фазный, нулевой и защитный заземляющий проводники.

Отличие цифрового тестера от стрелочного

Стрелочные тестеры гораздо менее удобны, поэтому цифровые приборы их практически вытеснили, за исключением областей, где надо отслеживать динамику изменения измеряемых параметров (особенно, для быстроизменяющихся процессов). Основная их проблема – меньшая точность считывания показаний. Она зависит от угла, под которым пользователь смотрит на шкалу, от его глазомера и т.д.

При этом не надо поддаваться иллюзии высокой точности цифровых приборов. Их погрешность в любом случае не меньше плюс-минус одного значения последнего разряда, а по факту еще больше. Но удобство считывания у таких приборов намного выше. К тому же цифровые измерители сразу выдают результат в готовом виде, а у стрелочных измерителей полученный итог еще надо умножить на выбранный множитель, что повышает вероятность ошибки.

Видео-инструкция по эксплуатации стрелочного (аналогово) тестера.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

• Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
• Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
• Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Схема дальнейших действий:

• Устройство настраивается в нужном диапазоне измерения.
• Значение выставляется на 10% больше того, которое предполагается.
• Если показатель неизвестен, то за крайнюю отметку берется максимум.
• Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
• Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
• Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.
