Автоматические выключатели. обзор

Типы устройств защиты

В системах защиты для разных целей используются устройства различных типов.

Автоматические выключатели

Это приборы, предназначенные для автоматического отключения потребителей при аварийных ситуациях, сопровождающихся превышением тока свыше определённого значения. Такие ситуации возникают при превышении нагрузки или коротком замыкании.

Могут использоваться в качестве выключателей. Заменяют собой рубильник и предохранители с плавкими вставками. Включение и отключение осуществляется вручную или дистанционно, при помощи встроенного механизма.

УЗО и дифференциальные автоматы

Нарушение изоляции и прикосновение человека к токоведущим частям, находящимся под напряжением, может привести к поражению электрическим током. Для предотвращения таких ситуаций используется УЗО или дифференциальный автомат.

Работают эти устройства по принципу сравнения токов, проходящих по всем проводам линии. В нормальных условиях сумма равна “0”, а при пробое изоляции на заземлённый корпус или попадании человека под напряжение появляется утечка, и равенство токов в проводах нарушается. Это приводит к срабатыванию защиты.

Реле напряжения

Электроаппаратура рассчитана на определённое напряжение сети. Выход этих параметров за допустимые пределы приводит к поломке оборудования. Для защиты потребителей используется реле напряжения.

В этих приборах находится электронная схема и реле. При выходе параметров сети за допустимые пределы схема отключает реле и повторно включает его через определённое заранее заданное время при возврате напряжения к допустимым значениям.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).

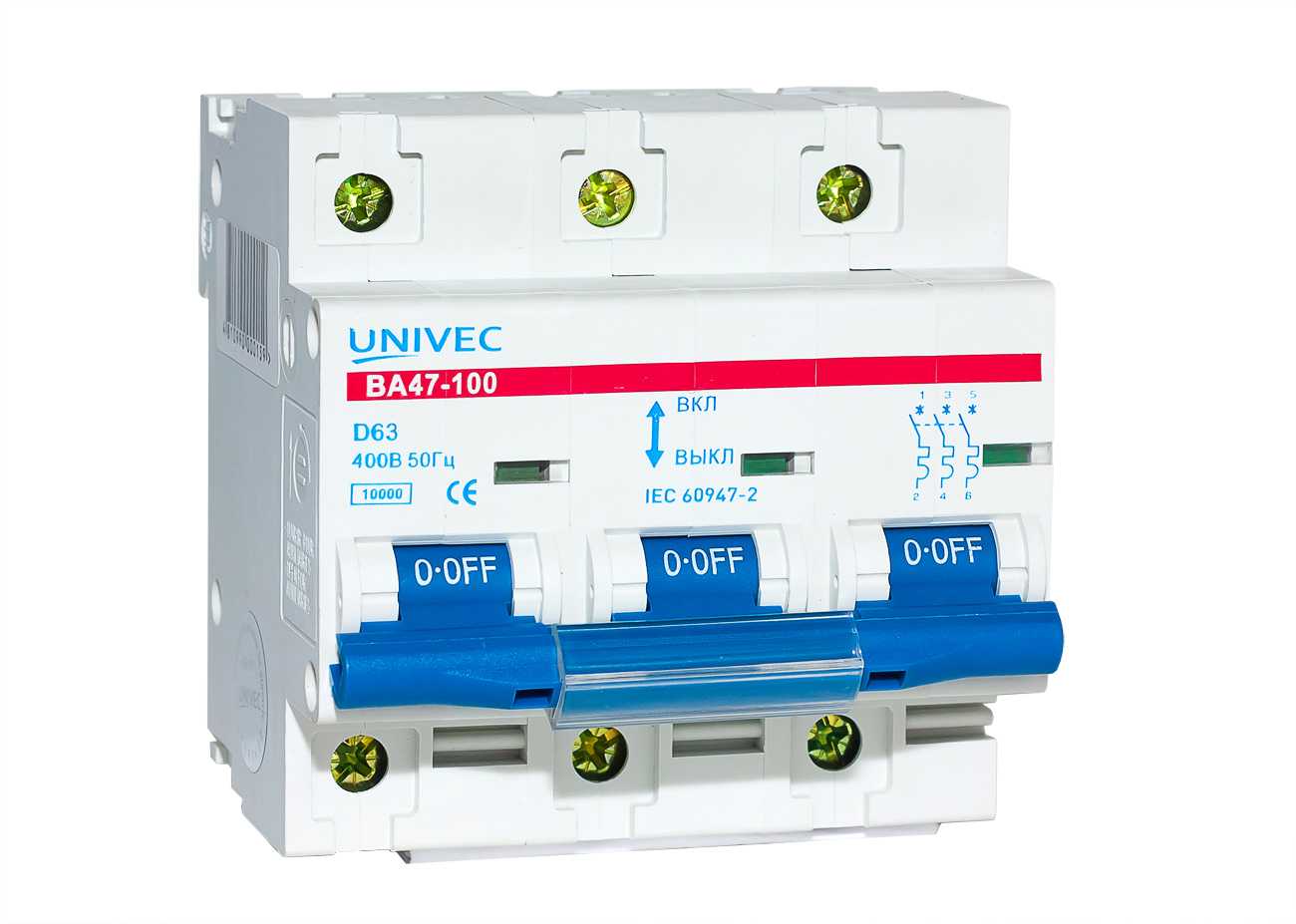

Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

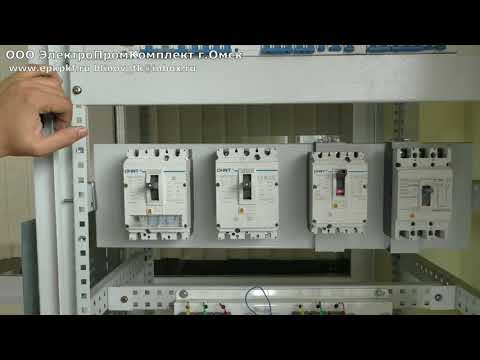

Применение автоматов различной полюсности – на следующем видео:

Номинальное (максимальное) напряжение автомата

Обычно на автомате имеется надпись, указывающая номинальное напряжение сети,для которой он предназначен. На однополюсных автоматах обычно указывается фазное и линейное напряжения примерно так: 230/400V~ , это означает, что основное назначение автомата в цепях с номинальным фазным напряжением 220-230В, соответственно линейным 380-400В. Конечно, автомат способен разомкнуть цепь при любых перенапряжениях в этих сетях, предусмотренных ГОСТ 32144-2013. При напряжениях ниже номинального автоматы работают нормально, т.е. автомат, на котором указано напряжение 400В, будет без проблем работать в цепях напряжением 110 или 12 Вольт. Как показала практика, автоматические выключатели, предназначенные для сетей переменного напряжения, нормально работают в цепях постоянного напряжения, причем ток и характеристики срабатывания будут при этом не сильно отличаться.

Устройство и принцип работы автоматического выключателя.

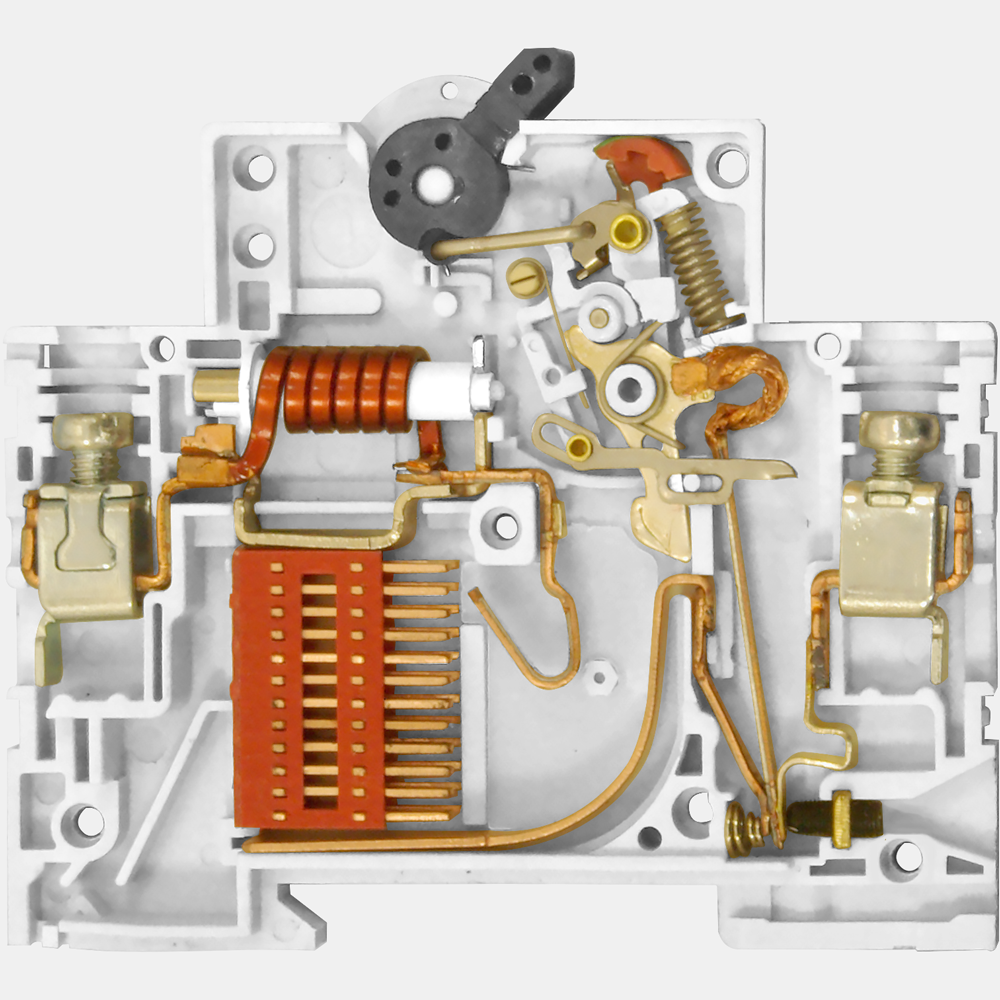

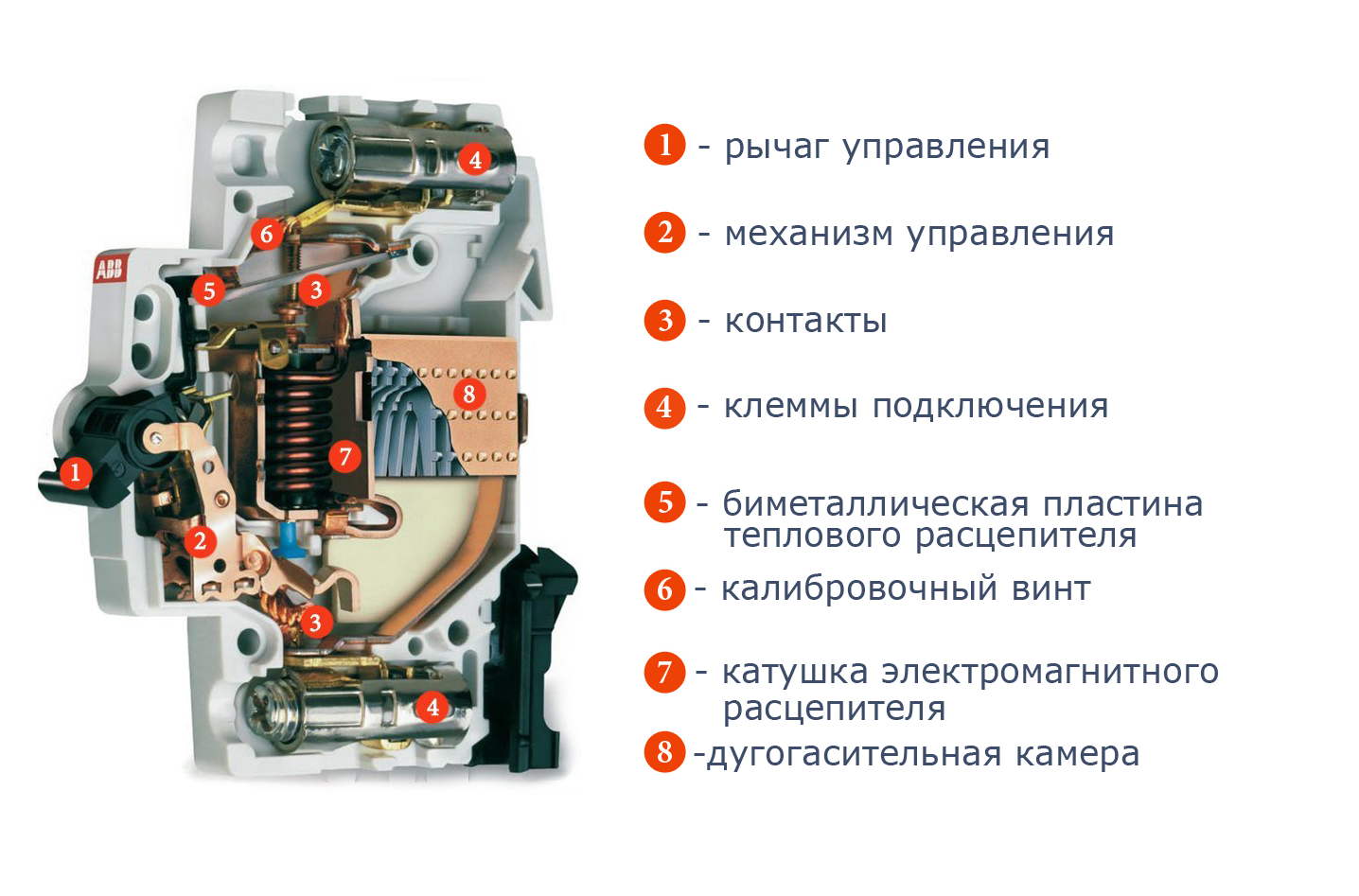

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

1 — корпус;
2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
4 — неподвижный контакт;
5 — подвижный контакт;
6 — дугогасительная камера;
7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
8 — механизм взвода и расцепления
9 — катушка электромагнитного расцепителя;
10 — рычаг управления;
11 — тепловой расцепитель (биметаллическая пластина);
12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.

Строение основания

Именно после нагрузки, хочется немного поговорить о строении «внутренностей» — не верхнего декоративного материала, а именно «низа». Здесь есть два варианта – пластик или керамика.

Пластик – как правило, выдерживает нагрузку до 16 Ампер, является менее устойчивым к высоким нагрузкам. Однако стоит дешевле и широко распространен.

Керамика – может выдерживать до 32 Ампер, также встречаются типы, которые держат большую нагрузку, найти их сложно, стоят намного дороже.

Сразу хочется немного пояснить, если у вас обычная комната, то пластикового «основания» будет достаточно. Потому как сейчас применяются светодиодные лампы в люстрах, а они очень мало потребляют.

Однако если у вас большая комната, скажем целый зал в 100 – 300 квадратных метров, нужно суммировать нагрузку!

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

для защиты сетей:
- от коротких замыканий – для этого встроен электромагнитный расцепитель;
- от перегрузок – для этого встроен тепловой расцепитель;
для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

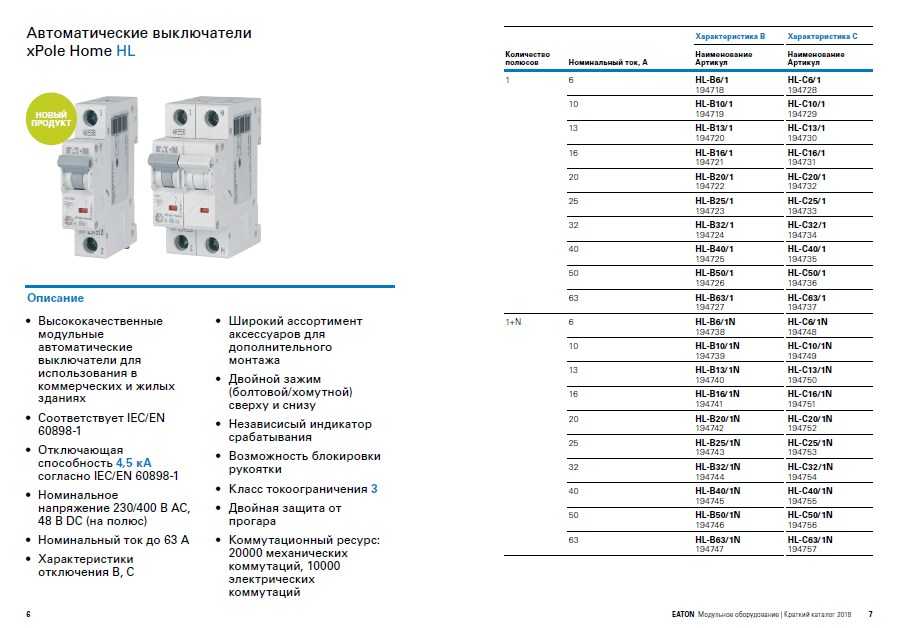

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключениепри коротком замыканиииз диапазона	Предпочтительное применениеавтоматического выключателя	Нагрузки
B	(3-5)·In	защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	защита: — освещения; — розеток; — бытовых электрических приборов.	резистивные,индуктивные с низкимпусковым током
D	(10-50)·In	защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников.	индуктивные с высокимпусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу). где In – номинальный ток автоматического выключателя.Примеры:

Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

протяжённых кабельных линий;
цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
- сигнализации;
- управления;
- измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах.С помощью них защищают:

квартирные и офисные розетки;
освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

стиральных машин;
посудомоечных машин;
насосов для забора питьевой воды;
сварочных аппаратов.

Почему подходят только автоматы с характеристикой D?В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Устройство и принцип действия

Как устроен автомат? Посмотрим, что у него внутри.

На рисунке цифрами обозначены:

1 – корпус;
2 – механизм взвода и расцепления;
3 – электромагнитный расцепитель;
4 – рычаг ручного включения/отключения;
5 – тепловой расцепитель;
6 – регулировочный винт теплового расцепителя;
7, 11 – клеммы подключения;
8, 9 – силовые контакты;
10 – дугогасительная камера.

Прежде чем выяснить, как работает автоматический выключатель, разберем назначение и принцип действия его основных узлов – электромагнитного расцепителя, теплового расцепителя, дугогасительной камеры, механизма взвода и расцепления.

Электромагнитный расцепитель

Быстро отключает автомат при коротком замыкании. Отличается стремительной (доли секунды) реакцией, но только на значительную (2-10 раз в зависимости от типа) перегрузку.

Конструктивно представляет собой электромагнит (соленоид). При значительном токе соленоид втягивает якорь, воздействующий на механизм расцепления.

На незначительные, пусть и длительные перегрузки устройство не реагирует. Это исключает ложные срабатывания автомата на пусковые токи электродвигателей. Его назначение – защита от КЗ.

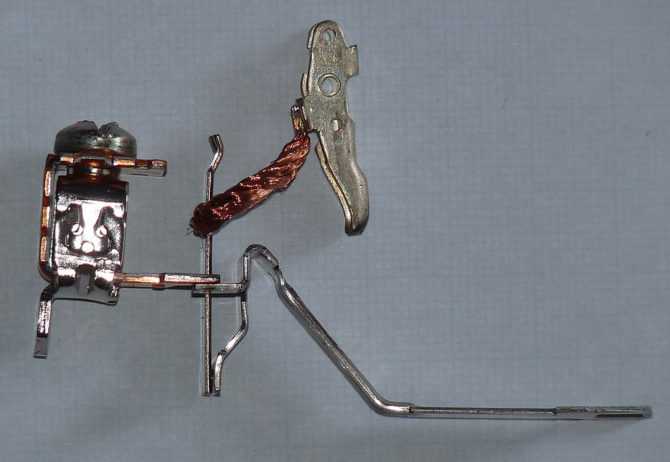

Тепловой расцепитель

Этот узел иногда называют «тепловой автоматический выключатель». Представляет собой биметаллическую пластину, жестко закрепленную одним концом. При протекании тока пластина изгибается и другим концом активирует механизм расцепления.

Время срабатывания биметаллического расцепителя больше, чем электромагнитного, поскольку на разогрев пластины требуется тем больше времени, чем меньший ток через нее протекает. Обычно время срабатывания теплового расцепителя – от нескольких секунд до нескольких минут в зависимости от тока, протекающего через биметаллическую пластину, и типа автоматического выключателя.

Механизм взвода и расцепления

При включении автомата механизм взводится, соединяет силовые контакты и автоматически блокируется механическим замком. При перегрузке, превышающей заданное значение, или при коротком замыкании соответствующий расцепитель открывает замок. Механизм под действием взведенной ранее пружины приводится в исходное состояние и размыкает силовые контакты.

Дугогаситель

Во время отключения автомата при коротком замыкании между его силовыми контактами возникает электрическая дуга. Задача дугогасителя – как можно быстрее ее погасить, чтобы контакты не были повреждены. Конструктивно дугогасительная камера представляет собой набор металлических пластин, изолированных друг от друга.

При размыкании контактов образовавшаяся между ними дуга под действием собственного магнитного поля удлиняется, попадает в дугогасительную камеру. Там она быстро охлаждается и гаснет.

Как это работает

Посмотрим, как работает автоматический выключатель. Когда мы переводим ручку ручного включения/отключения, взводится механизм взвода и расцепления. Он замыкает силовые контакты и защелкивается подпружиненным замком. Ручка остается в верхнем положении. Автомат пропускает ток.

Пока этот ток не превышает номинальный (зависит от модели автоматического выключателя), ничего не меняется, поскольку электромагнитному расцепителю не хватает сил втянуть якорь, а биметаллическая пластина теплового расцепителя успевает охлаждаться естественным образом и практически не изгибается.

Если ток превышает номинальный, то биметаллическая пластина не успевает охлаждаться и постепенно нагревается, изгибается и нажимает на коромысло замка. Замок открывается, механизм взвода и расцепления срабатывает и расключает силовые контакты. На фото ниже коромысло замка отмечено голубой линией, а сам замок обведен малиновым кружком.

При коротком замыкании на это же коромысло давит сердечник электромагнитного расцепителя. Автомат срабатывает, но гораздо быстрее. На фото выше красной полукруглой стрелкой отмечено направление движения коромысла при срабатывании электромагнитного расцепителя, а желтой – теплового.

В момент расключения электрическая дуга втягивается в дугогасительную камеру (на фото выше отмечена зеленой стрелкой) и гаснет.

Наглядно принцип работы автоматического выключателя описан в видеоролике, представленном ниже.

Уставка – показатель моментального срабатывания

Значение величины силы тока, при котором срабатывает защита, называется Уставка.

Данная цифра на корпусе — характеристика работы электромагнитного расцепителя. Она обозначает предельную величину аномальной силы тока, которая при многократных отключениях не повлияет на работоспособность прибора. Нормируется она в единицах тока, а указывается цифрами или латинскими литерами. С цифрами все предельно просто: это номинал. А вот скрытый смысл буквенных обозначений стоит выяснить.

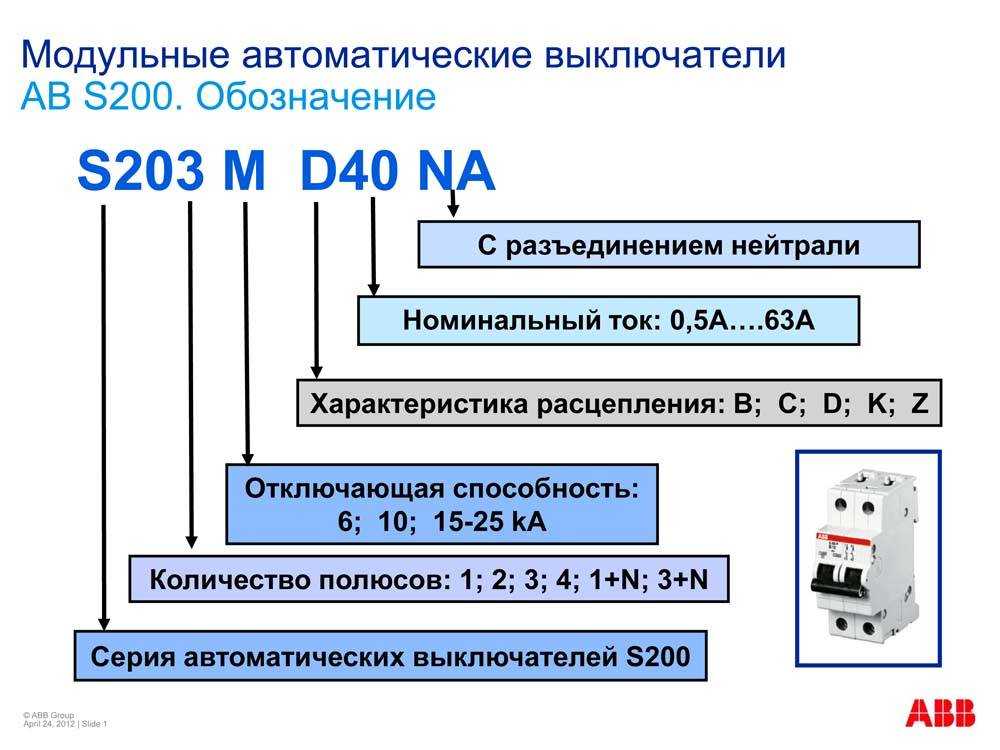

Буквы проставляются на автоматах, выполненных по DIN-стандартам. Обозначают они кратность максимального тока, возникающего при включении оборудования. Тока, который в разы превышает рабочие характеристики цепи, но не становится причиной отключения и не приводит в непригодность прибор. Проще, во сколько раз ток включения оборудования может превысить номинал аппарата и кабеля без угрожающих последствий.

Номинальный ток автомата

Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно.

Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный.

Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное.

Ряд значений номинальных токов

Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0.2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений: 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д. Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды R10 (1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, иR20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9). При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать.

Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Время-токовые характеристики автоматов

Срабатывание автоматических выключателей происходит за счет действия его основных элементов – теплового и электромагнитного расцепителя. Конструкция теплового расцепителя состоит из биметаллической пластины, нагревающейся под действием протекающего тока. В результате, она изгибается и приводит в действие механизм расцепления. Для срабатывания необходима длительная нагрузка, обратно пропорциональная выдержке по времени. Уровень перегрузки напрямую влияет на нагрев пластинки и время срабатывания теплового расцепителя.

Основными составляющими электромагнитного расцепителя служат катушка и сердечник. При достижении током определенного уровня, магнитное поле катушки втягивает сердечник, под действием которого срабатывает расцепляющий механизм. Устройство мгновенно срабатывает при коротких замыканиях, не дожидаясь нагрева теплового расцепителя. Время срабатывания автомата зависит от силы тока, проходящего через автоматический выключатель. Данная зависимость как раз и представляет собой времятоковую характеристику защитного устройства.

На корпусе каждого прибора наносятся латинские символы В, С и D. Каждый из них соответствует кратности уставки электромагнитного расцепителя к номинальному значению автомата. То есть, с помощью этих букв отображается ток мгновенного срабатывания расцепителя или чувствительность автоматического выключателя. Данный параметр обозначает минимальный ток, при котором происходит мгновенное отключение защитного устройства. Таким образом, латинскими буквами обозначается времятоковая характеристика каждого конкретного автомата. Символ «В» соответствует характеристикам 3-5 х ln, «С» – 5-10 х ln и «D» – 10-20 х ln.

Значение этих цифр необходимо рассмотреть на примере двух автоматов, равных по мощности, то есть, с одинаковым номинальным током, например, модели В16 и С16. Для выключателя В16 диапазон срабатывания электромагнитного расцепителя составит 16 х (3-5) = 48-80 А. Соответственно, у автомата С16 этот диапазон будет находиться в пределах 16 х (5-10) = 80-160 ампер. Таким образом, при наличии тока в 100 А, произойдет мгновенное отключение модели В16, а устройство С16 отключится лишь через несколько секунд после нагрева биметаллической пластины.

Для жилых и административных зданий наиболее подходящими вариантами считаются автоматы с маркировкой В и С. Это связано с отсутствием больших пусковых токов и крайне редким включением электродвигателей повышенной мощности. Автоматы категории D используются в основном на тех объектах, где имеются мощные электродвигатели и другие устройства с большими пусковыми токами.

График время токовой характеристики обязательно учитывает температуру самого защитного устройства. В случае первого срабатывания времени на отключение затрачивается больше, поскольку биметаллическая пластинка холодная. При повторном срабатывании, когда пластинка уже была ранее разогрета, отключение происходит быстрее.

Конструкция и принцип работы автомата

Сложно будет определиться с выбором, не разобравшись с устройством автоматического выключателя. Давайте посмотрим, что скрыто в миниатюрной коробочке из тугоплавкого диэлектрического пластика.

Расцепители: их типы и назначение.

Основные рабочие органы автоматических выключателей – расцепители, осуществляющие разрыв цепи в случае превышения нормативных эксплуатационных параметров. Расцепители различаются по специфике действия и по диапазону токов, на поступление которых они обязаны реагировать. В их рядах числятся:

Есть еще нулевые или минимальные расцепители, применяемые чаще всего в качестве дополнения. Они разъединяют сеть при снижении напряжения до какого-либо предельного значения, указанного в техпаспорте. Неплохой опцией бывают дистанционные расцепители, позволяющие отключать и включать автомат, не открывая шкаф управления, и замки, фиксирующие позицию «выкл». Стоит учесть, что оснащение данными полезными дополнениями, ощутимо отражается на цене аппарата.

Применяемые в быту автоматы чаще всего оснащаются слаженно работающей комбинацией электромагнитного и теплового расцепителя. Значительно реже встречаются и используются аппараты с одним из данных устройств. Все же автоматические выключатели комбинированного типа практичней: два в одном во всех смыслах выгоднее.
