Виды, причины и последствия коротких замыканий
Определение 1 Короткое замыкание – это не предусмотренное конструкцией устройства электрическое соединение двух точек электрической цепи, которые имеют разные потенциалы.
Основными причинами короткого замыкания являются: нарушение работы электрооборудования, оголенные контакты, изношенный изоляционный материал, перегрузка электросети, нарушение целостности проводов и кабеля и т.п. Короткое замыкание может возникать, как электрических сетях, так и электрических машинах. Для электрических сетей характерны следующие виды короткого замыкания: однофазное, двухфазное, трехфазное, а также двухфазное на землю. для электрических машин характерны межвитковое короткое замыкание (замыкание витков статора или ротора либо витков обмоток трансформатора).
Ты эксперт в этой предметной области? Предлагаем стать автором Справочника Условия работы
При коротком замыкании многократно и резко увеличивается сила тока, что становится причиной большого выделения тепла и расплавления электрических проводов, способствующее возгоранию и распространению пожара. Для предотвращения короткого замыкания проводят установку токоограничивающих реакторов, отключающего оборудования, понижающих трансформаторов и устройств релейной защиты.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Ток межфазного КЗ
При любом виде замыкания ток является основной характеристикой аварийного режима работы трехфазной сети
Это необходимо принимать во внимание при разработке электрооборудования, для чего применяется специальная методика, описание которой можно найти на нашем сайте
Расчет тока КЗ помимо электроустройств также необходим для выбора характеристик аппаратов, производящих защитное (аварийное) отключение, например автоматические выключатели или системы релейной защиты.
Перечислим факторы, от которых зависит ток КЗ:
Удаление аварийного участка от источника питания. Чем больше расстояние между ними, тем меньшим будет уровень тока КЗ.
Тип, сечение токоведущих элементов и длина силовых магистралей между аварийным участком и источником электроэнергии
При этом немаловажное влияние оказывают параметры и состояние коммутаторов, расположенных в данной цепи. Перечисленные выше характеристики цепи позволяют рассчитать эквивалентное сопротивление нагрузки, необходимое для определения тока замыкания.
Обратим внимание, что вид электрического соединения при КЗ влияет на величину тока замыкания. Наблюдается следующая зависимость:
- Металлический контакт фазных напряжений образует наибольшую величину тока. Именно поэтому при проектировании электрооборудования производятся расчеты для данного электрического соединения.
- Дуговое КЗ образует меньший ток. Но на практике можно часто наблюдать неустойчивую дугу, то есть, периодически зажигающуюся и затухающую, что приводит к образованию переходных процессов. Они, в свою очередь, могут вызвать превышение расчетных характеристик тока КЗ.
- Тлеющее КЗ образует уровень тока существенно меньше расчетного, что может негативно отразиться срабатывании автоматов защиты. На практике наблюдались случаи, когда данный вид замыкания становился дуговым или образовывал металлический контакт, вызывая срабатывание АВ. Но после включения линии электрическое соединение вновь возвращалось к состоянию тлеющего замыкания, нее распознаваемое АВ. В таких случаях для распознавания аварийного участка необходимо подать на линию повышенное напряжение или провести измерение сопротивления изоляции.
Проверка изоляции с помощью мегаомметра
Последствия
Межфазные КЗ могут не только отразиться на режимах работы электроустройств, ни и стать причиной их выхода из строя. Помимо этого токоведущие элементы подвергаются как термической, так и динамической нагрузке. Последняя характерна для мощных энергосистем, в которых наблюдается притягивание или отталкивание токопроводящих элементов. Это взаимодействие зависит от направления тока.
При аварии высоковольтных цепей динамическая нагрузка может привести к разрушению изоляторов, поддерживающих токопроводные магистрали, что только усугубляет ситуацию.
Термическая нагрузка проявляется в виде нагрева проводников при прохождении по ним тока замыкания. В результате токопроводы становятся, в буквальном смысле, нагревательными элементами.
Не менее опасным поражающим фактором при межфазном КЗ является образование электродуги, оказывающей негативное воздействие как на человека, так и оборудование. Она способна в течение микросекунд нагреть поверхность контакта до 4000°С — 10000°С, а в некоторых случаях и более. Соответственно, при такой высокой температуре плавится практически все металлические элементы. Нередко до срабатывания защиты дуга успевает пережечь токоведущие шины.
Образование электрической дуги на размыкателях
Электродуга не только нагревает как место контакта, так и окружающее ее пространство. Если рядом с ней расположены горючие материалы, то вероятность пожара существенно увеличивается.
Ожог, вызванный дугой, сложно поддается лечению. Это связано с тем, что мелкие брызги расплавленных металлов оседают на коже, образуя эффект металлизации. Характерно, что на практике случайно попасть под воздействие дуги практически нереально. Как правило, причина кроется в нарушении ТБ, технологических процессов, а также других ошибок, связанных с воздействием человеческого фактора.
К негативным последствиям КЗ также стоит отнести снижение уровня напряжения на аварийном участке. Это создает ряд дополнительных проблем, проявляющихся в виде сбоев в работе оборудования, подключенного к данной сети. Например, отключаются магнитные пускатели, срабатывает защита блоков питания электронных систем, повышается рабочий ток электродвигателей и т.д.
Где возникает и почему?
Теоретически КЗ может образоваться в любой точке сети. Этот процесс носит случайный характер, за исключением тех случаев, когда короткое замыкание вызывается принудительно, при помощи короткозамыкателя для оперативного отключения высоковольтных линий электропередач.
Короткозамыкатель КЗ-110
Непреднамеренное КЗ может возникнуть в следующих местах:
- На изоляторах, как проходных, так и опорных, используемых для токоведущих частей.
- Между фазными обмотками электрических машин и электромагнитных устройств, например, трансформаторов тока, двигателей или генераторов.
- В воздушных и кабельных линиях электропередач.
- В коммутаторах электрических цепей, например, разъединителях, рубильниках, автоматических выключателях и т.д.
- В цепях оборудования или других потребителей электроэнергии.
Причины КЗ могут быть вызваны различными условиями, перечислим наиболее распространенные электрические соединения:
- Металлический контакт межфазных напряжений с минимальным переходным сопротивлением и исключением электрической дуги.
- Дуговые замыкания. Между фазными проводниками протекают сильные токи нагрузки даже при воздушном зазоре.
- Тлеющие КЗ, как правило, возникают в силовых КЛ при разрушении или повреждении изоляции токопроводящих линий. В результате на участке сети между фазными проводниками может образоваться зона с малым сопротивлением, что приводит к перегреву изоляции.
- Пробой силовых полупроводниковых элементов, например, тиристоров.
Виды коротких замыканий в электроустановках переменного тока[править]
Виды КЗ можно разделить на две группы – симметричные
инесимметричные КЗ.
Симметричные короткие замыкания
Симметричное короткое замыкание
— КЗ в электроустановке, при котором все ее фазы находятся в одинаковых условиях.
К симметричным КЗ относится только трёхфазное короткое замыкание.
Трехфазное короткое замыкание
— КЗ между трёмя фазами в трёхфазной электроэнергетической системе. Примечание: При трёхфазном КЗ наличие или отсутствие замыкания на землю не влияет на параметры КЗ.
Несимметричные короткие замыкания
Несимметричное короткое замыкание
— КЗ в электроустановке, при котором одна из её фаз находится в условиях, отличных от условий других фаз.
К несимметричным КЗ относятся:
Однофазное короткое замыкание на землю — КЗ на землю в трехфазной электроэнергетической системе с глухо или эффективно заземлёнными нейтралями силовых элементов, при котором с землей соединяется только одна фаза.
Примечание: Однофазное замыкание на землю в сетях с изолированной или компенсированной нейтралью коротким не является.
- Двухфазное короткое замыкание — КЗ между двумя фазами в трёхфазной электроэнергетической системе.
- Двухфазное короткое замыкание на землю – КЗ на землю в трёхфазной электроэнергетической системе с глухо или эффективно заземлёнными нейтралями силовых элементов, при котором с землёй соединяются две фазы.
- Двойное короткое замыкание на землю в электроустановке — КЗ на землю двух разных фаз в трёхфазной электроэнергетической системе в разных, но электрически связанных между собой точках.
Отключение
Отключение может происходить без выдержки времени или с выдержкой. По собственному времени отключения tс, о (промежуток от момента, когда контролируемый параметр превзошёл установленное для него значение, до момента начала расхождения контактов) различают нормальные выключатели (tс, о = 0,02-1 с), выключатели с выдержкой времени (селективные) и быстродействующие выключатели (tс, о < 0,005 с).
Нормальные и селективные автоматические выключатели токоограничивающим действием не обладают. Быстродействующие выключатели, так же как предохранители, обладают токоограничивающим действием, так как отключают цепь до того, как ток в ней достигнет значения Іу.
Селективные автоматические выключатели позволяют осуществить селективную защиту сетей путём установки автоматических выключателей с разными выдержками времени: наименьшей у потребителя и ступенчато возрастающей к источнику питания.
Ток мгновенного расцепления
Согласно ГОСТ Р 50345-2010 (п.5.3.5), бытовые автоматические выключатели переменного тока делятся на следующие типы (классы) по току мгновенного расцепления:
- тип B: свыше 3·In до 5·In включительно (где In — номинальный ток) (применяется для защиты линий освещения или линий имеющих большую протяженность)
- тип C: свыше 5·In до 10·In включительно (применяется для защиты розеточных групп или линий с потребителями с умеренными пусковыми токами)
- тип D: свыше 10·In до 20·In включительно (применяется для защиты трансформаторов или линий с потребителями с большими пусковыми токами)
Промышленные автоматические выключатели могут быть следующих типов:
- тип L: свыше 8·In
- тип Z: свыше 4·In
- тип K: свыше 12·In
У европейских производителей классификация может несколько отличаться. В частности, имеется дополнительный тип A (свыше 2·In до 3·In).
У АВВ имеются автоматические выключатели с кривыми K (8 — 14·In) и Z (2 — 4·In), соответствующие стандарту МЭК 60947-2.
Характеристики выключателей проверяют в ходе типовых испытаний (стойкость маркировки; надежность винтов, токопроводящих частей и соединений; надежность выводов для внешних проводников; защита от электрических ударов; электроизоляционные устройства; превышение температуры (28-суточное испытание); характеристика расцепления; механическая и коммутационная износостойкость; короткое замыкание; стойкость против механических толчков и ударов; термостойкость; стойкость против аномального нагрева и огня; коррозиеустойчивость).
Какие бывают виды
Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.
Будет интересно Что такое статическое электричество и как от него избавиться
Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.
Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.
Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.
Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение
Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток
Возгорание розетки
Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.
Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.
Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.
Защита блока питания от короткого замыкания.
Методы поиска короткого замыкания
Заранее найти место возникновения этого явления довольно сложно. В большинстве случаев до него нет дела ни специалистам, ни обычным пользователям. Однако это поможет вовремя нейтрализовать его, что приведет к невозможности появления пагубных последствий. Благодаря своевременному реагированию, экономятся финансовые средства и время. Методов как определить короткое замыкание существует несколько:
- визуальный осмотр проводки (на не должно быть разрывов и оголенных проводов);
- использование мультиметра или мегаомметра;
- по звуку;
- исключение.
Провода, являющиеся составной частью токоведущего кабеля, могут соприкасаться между собой. Если они оголены, то именно это и является явной причиной КЗ. Подобные повреждения, как правило, находятся в распределительных коробках и других узлах электроснабжения (розетки, выключателях и так далее). Подгорелая изоляция кабеля — явное место, где потенциально может образоваться КЗ.
Применение специальных приборов помогает измерить значение сопротивления цепи. В их составе имеется 2 провода: один из них подключается к фазе, а другой — к нолю (далее к заземлению). Если на дисплее прибора отображается 0, значит целостность проводки в норме, если какое-либо другое значение — контакты соприкасаются
Обратите внимание, что напряжение мультиметра довольно маленькое. Им можно измерять цепи, протяженностью не более 3 метров. Поиск места возникновения короткого замыкания по звуку — народный метод определения этого явления
Для этого необходимо тщательно прислушиваться у всех соединений. В месте контакта будет слышно характерное потрескивание. Иногда возникает запах горелой пластмассы и изоляции. Пользоваться таким способом нахождения КЗ следует пользоваться только в крайнем случае при недоступности других методов
Поиск места возникновения короткого замыкания по звуку — народный метод определения этого явления. Для этого необходимо тщательно прислушиваться у всех соединений. В месте контакта будет слышно характерное потрескивание. Иногда возникает запах горелой пластмассы и изоляции. Пользоваться таким способом нахождения КЗ следует пользоваться только в крайнем случае при недоступности других методов.
Очень часто бывает, что виновником является подключенный электроприбор. Его включение сразу приведет к срабатыванию предохранителя. Это приведет к моментальному отключению электроснабжения участка. Найти такой прибор можно методом исключения, поочередно включая все устройства.
Специалисты настоятельно рекомендуют не применять устаревшие способы поиска КЗ. В большинстве случаев они не показывают должной точности и эффективности. Если возникла необходимость найти место КЗ, необходимо пригласить профессионалов, которые будут использовать качественное и точное оборудование.
Межфазное замыкание: способы защиты и предотвращения, места возникновения
При эксплуатации высоковольтных электрических цепей нередко явление, определяемое нормативными документами как межфазное замыкание. Такое отклонение от нормального режима работы систем электроснабжения связано с неисправностями питающих линий, последствия которых бывают непредсказуемыми. Особо опасный характер возможных повреждений вынуждает разобраться с рядом вопросов, касающихся того, что собой представляет это явление, к каким неприятностям оно приводит и как их избежать.
Понятие и причины замыканий
Причиной замыкания, как правило, становится нарушение изоляции проводов
Межфазным замыканием электричества в многофазных цепях называют непреднамеренное соединение между собой изолированных проводников с поврежденным защитным покрытием.
В отдельных случаях оно проявляется как однофазное замыкание на землю или корпус работающего электрооборудования.
Такое состояние электрической сети является нарушением нормального режима работы системы и трактуется как аварийное. В этом случае в местах замыкания двух проводников или в точках их контакта с землей величина тока существенно возрастает. Максимальное его значение достигает порой нескольких тысяч Ампер. Неуправляемые потоки электричества способны привести к разрушительным последствиям.
Причинами возникновения аварийных ситуаций в высоковольтных электрических сетях являются:
- Повреждение защитной изоляции каждого из фазных проводников из-за нарушений правил эксплуатации кабельных линий.
- Случайный обрыв одной из жил воздушного кабеля и его замыкание на другой провод или землю.
- Замыкание провода с поврежденной изоляцией на корпус действующей электроустановки.
Каждый из случаев возникновения короткого замыкания является следствием грубейшего нарушения правил эксплуатации электрооборудования и в соответствии с требованиями нормативных документов нуждается в тщательном расследовании.
Виды аварийных замыканий
По типу электропитания все короткие замыкания делятся на повреждения, произошедшие в однофазных или в трехфазных цепях, а по их количеству – на одиночные и двойные КЗ. Самый простой случай – однофазные линии, в которых возможно только одиночное замыкание фазы на нейтраль или землю. Трехфазное короткое замыкание отличается большим вариантом возможностей, поскольку число проводов в кабеле увеличивается до 3-х. При этом возможны следующие варианты повреждений:
- Замыкание двух высоковольтных проводов между собой.
- КЗ одного провода на нейтраль или землю (однофазные короткие замыкания).
- Контакт сразу двух проводников с поверхностью грунта.

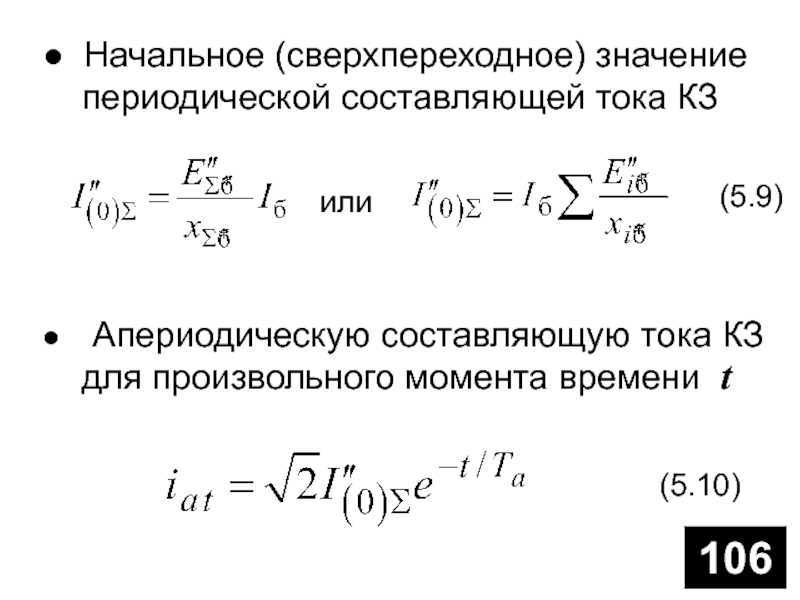

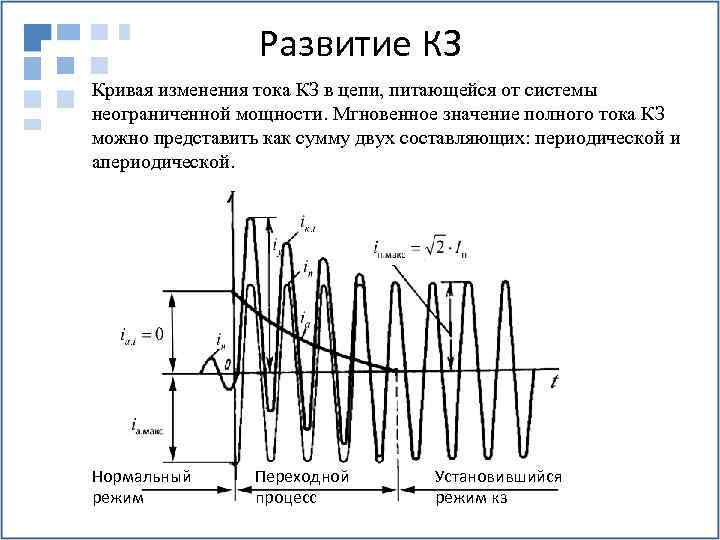

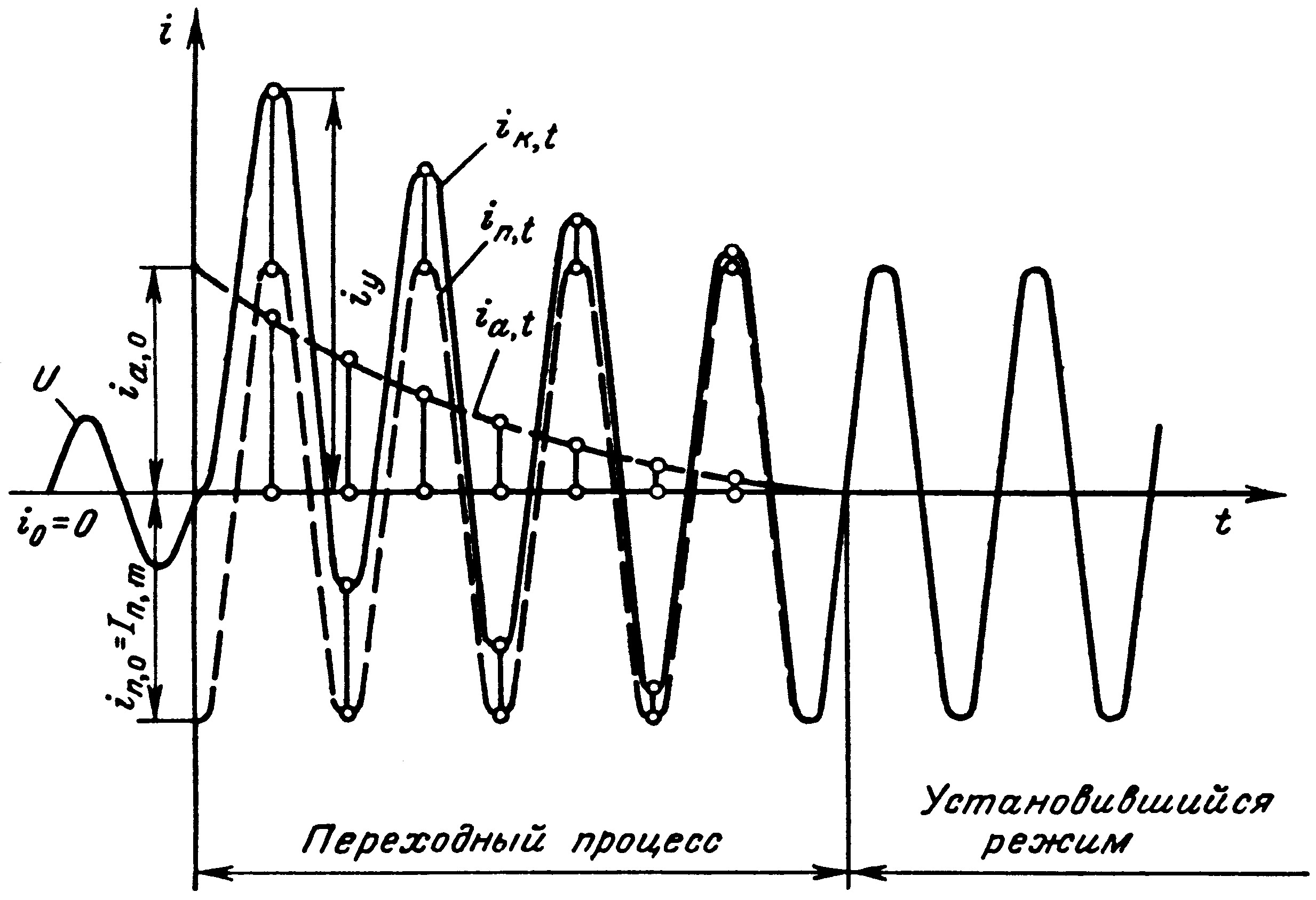

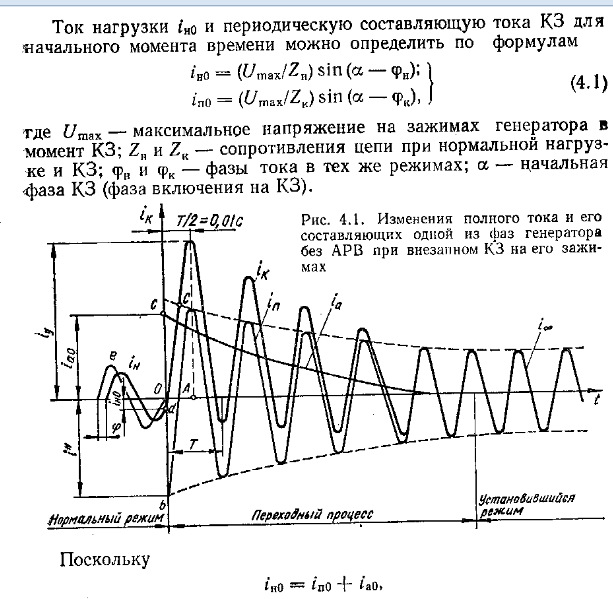

Значение постоянной времени затухания апериодической составляющей тока кз
Источник
: Фрагмент книги (стр.176 – 179) Рожкова Л.Д., Козулин В.С. Электрооборудование станций и подстанций. – М: Энергоатомиздат, 1987. – 648 с.
При КЗ в системе собственных нужд существенное влияние на характер процесса и значение тока оказывают группы электродвигателей, включенных вблизи места повреждения. Наиболее сильно это влияние проявляется в сетях 3 – 6 кВ собственных нужд крупных ТЭС и АЭС.
Для привода механизмов собственных нужд применяют в основном асинхронные электродвигатели с короткозамкнутым ротором. При близком КЗ напряжение на выводах двигателей оказывается меньше их ЭДС. Электродвигатели переходят в режим генератора, посылающего ток в место повреждения. Синхронные электродвигатели при их наличии также подпитывают место КЗ.
Составляющую тока КЗ от электродвигателей необходимо учитывать при проверке аппаратов и проводников распределительных устройств собственных нужд, а также при расчете уставок релейной защиты оборудования 3 – 6 кВ. Для указанных целей достаточно обычно знать начальное значение периодической составляющей, ударный ток, значения периодической и апериодической составляющих тока КЗ в момент т размыкания контактов выключателей.
Влияние тока подпитки от электродвигателей проявляется и учитывается в зависимости от места КЗ.
При КЗ в точке К1 (рис. 3.38) ток подпитки будет иметь определяющее значение при выборе оборудования лишь в том случае, если его действие будет превышать действие тока от внешних источников (генераторов энергосистемы). При КЗ в точке К2 или КЗ действует суммарный ток – от внешней сети и от электродвигателей. Начальное значение периодической составляющей тока КЗ от электродвигателя определяется по аналогии с синхронными генераторами по выражению
Рис. 3.38. Особенности КЗ в системе собственных нужд
Величины Е»ф и х»д не задаются в каталогах, однако в них указывается кратность пускового тока электродвигателя I*пуск, равная отношению пускового тока электродвигателя Iпуск к его номинальному току Iном. Прямое включение электродвигателя в сеть рассматривается в теории электрических машин как КЗ за сопротивлением х»д. На этом основании в практических расчетах принимают равной
| Iп,0,д=Iпуск=I*пуск·Iном, | (3.64) |
В отличие от генераторов запас электромагнитной и кинетической энергии электродвигателей мал и периодическая составляющая тока КЗ, создаваемая ими, быстро затухает:
| Iп,t,д=Iп,t,д·e -t/Tд , | (3.65) |
где Т’д — постоянная времени затухания тока КЗ (периодической составляющей) от электродвигателей. Апериодическая составляющая тока КЗ от электродвигателя описывается обычным выражением
| ia,t,д=2·Iп,0,д·e -t/Ta,д , |
Та,д — постоянная времени затухания апериодического тока для цепи электродвигателя. Ударный ток от электродвигателя

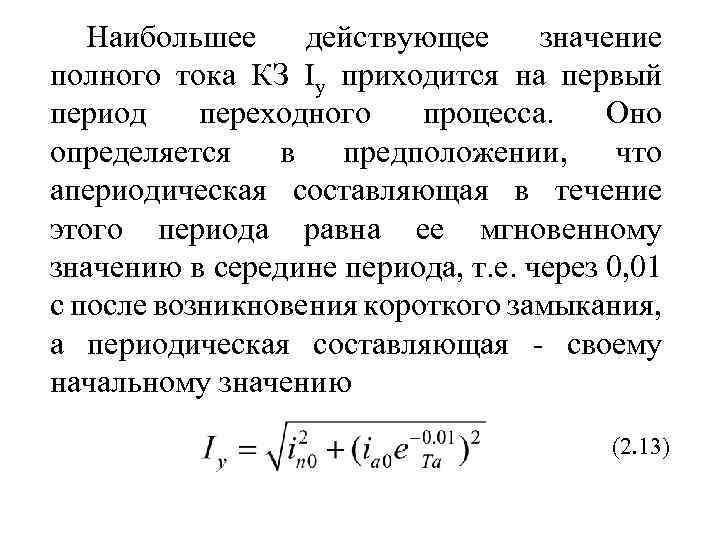

| iy,д=2·Iп,0,д·ky,д, |
где ку,д — ударный коэффициент, определяемый обычным путем по известному Та,д. В общем случае к секциям собственных нужд электростанций подключается большое количество электродвигателей разных типов и мощностей. При оценке результирующего влияния всех электродвигателей на ток КЗ в месте повреждения целесообразно все электродвигатели заменить одним эквивалентным. Как показывает опыт, такая замена возможна и не приводит к существенным погрешностям. Действующие нормативы рекомендуют следующие значения параметров эквивалентного электродвигателя:
| Коэффициент полезного действия nд | 0,94 |
| Коэффициент мощности cos фд | 0,87 |
| Постоянная времени периодической составляющей тока Т’д, с | 0,07 |
| Постоянная времени апериодической составляющей тока Та,д, с | 0,04 |
| Ударный коэффициент ку,д | 1,65 |
| Кратность пускового тока | 5,6 |
С учетом изложенного расчет токов КЗ в системе собственных нужд электростанции целесообразно проводить в следующем порядке : 1. Составить расчетную схему (см., например, рис
3.38), принимая при этом во внимание лишь те электродвигатели, которые имеют с местом КЗ прямую электрическую связь. 2
Составить схему замещения для определения тока КЗ от внешних источников (энергосистемы) и обычным способом (см. § 3.3) рассчитать начальное значение периодической составляющей Iп,0,с. Считаем Iп,0,с незатухающим (удаленная точка). 3. Определить суммарную номинальную мощность всех электродвигателей собственных нужд, электрически связанных с местом КЗ, Рном и начальное значение периодической составляющей тока от электродвигателей:
2.1. Порядок измерения прибором MZC-300, MZC-303E
2.1.1 Условия выполнения измерений и получения правильных результатов
Чтобы начать измерение, необходимо соблюдение нескольких условий. Измеритель автоматически блокирует возможность начала измерений (это не касается измерения напряжения сети) в случае обнаружения каких-либо из ниже перечисленных ненормальных условий:
Ситуация Отображаемые символы и предупреждающие сигналы Пояснения Напряжение, приложенное к измерителю, больше 250В. Надпись OFL и длительный звуковой сигнал. Незамедлительно отсоедините измеритель от испытуемой сети! Нарушена целостность провода PE/N. Отображается символ _—_ и звучит продолжительный звуковой сигнал
Символ и звуковой сигнал появляются после нажатия клавиши Необходимо принять меры предосторожности, так как в испытуемой сети отсутствует защита от сверхтоков! Напряжение, приложенное к измерителю, слишком мало для измерения сопротивления – менее 180В. Отображается надпись -U- и звучат два длинных звуковых сигнала. Надпись и звуковые сигналы появляются после нажатия клавиши Термическая защита блокирует измерение, что возможно при очень интенсивных измерениях
Отображается символ Т на дисплее и звучат два длинных звуковых сигнала. Символ и звуковые сигналы появляются после нажатия клавиши Во время Автокалибровки сумма полного сопротивления цепи и полного сопротивления измеряемого провода очень велика. Вместо результата измерения отображается символ ]-[, прибор дополнительно генерирует два длинных звуковых сигнала
Надпись и звуковые сигналы появляются после нажатия клавиши Термическая защита блокирует измерение, что возможно при очень интенсивных измерениях. Отображается символ Т на дисплее и звучат два длинных звуковых сигнала. Символ и звуковые сигналы появляются после нажатия клавиши Во время Автокалибровки сумма полного сопротивления цепи и полного сопротивления измеряемого провода очень велика. Вместо результата измерения отображается символ ]-[, прибор дополнительно генерирует два длинных звуковых сигнала.
Измеритель также сигнализирует о ситуации, в которой результат измерения не может быть признан верным: ¦ Если элементы питания разряжены, то на дисплее попеременно с результатом измерения напряжения отображается надпись bAt . Заданное измерение можно произвести, однако полученные результаты не могут быть основанием для правильной оценки электробезопасности испытуемой электроустановки.
2.1.2 Способы подключения измерителя
Рис.6. Измерение в рабочей цепи (L-N)
Рис. 7. Измерение в защитной цепи (L-PE) а) сети TN (с занулением) б) сети ТТ (с защитным заземлением)
Рис. 8. Тестирование эффективности защиты корпуса электроустановки
Измеритель подключается к тестируемой цепи или к устройству как показано на Рис.6, 7 и 8
Следует обратить внимание на правильный подбор измерительных наконечников, так как точность выполняемых измерений сильно зависит от качества выполненных подключений. Следует обеспечить хорошее соединение и сделать возможным непрерывное протекание большого измерительного тока. Недопустимо, например, присоединение зажима «Крокодил» к грязным или ржавым элементам — необходимо их тщательно очистить или использовать для измерений остроконечные зонды
Недопустимо, например, присоединение зажима «Крокодил» к грязным или ржавым элементам — необходимо их тщательно очистить или использовать для измерений остроконечные зонды.
2.1.3 Измерение напряжения переменного тока
Приборами семейства MZC-300 можно измерить напряжение переменного тока в диапазоне 0. 250В. Прибор измеряет напряжение между измерительными гнёздами L и PE/N. Входное сопротивление вольтметра не менее 150 кОм. Включение режима вольтметра происходит автоматически после включения питания измерителя, а также примерно через 5 секунд после: • Выполнения измерения полного сопротивления, ожидаемого тока короткого замыкания либо сопротивления измерительного провода (во время Автокалибровки); • Последнего нажатия какой-либо из клавиш, связанных с выводом на дисплей результатов измерения.
