Неисправности трансформатора
Опытные специалисты привыкли использовать в своей работе универсальный индикатор межвиткового замыкания, что значительно упрощает поиск поломок. Но даже профессионалы должны помнить, что выбор наиболее подходящего блока питания и места его расположения напрямую зависит от количества питаемых изделий и типа подключения.
У трансформатора довольно распространенная неисправность — неожиданное короткое замыкание между витками.
Эту проблему не всегда можно определить классическим мультиметром. Устройство необходимо тщательно осмотреть на наличие визуальных дефектов. Обмоточный провод имеет лаковую изоляцию. В случае пробоя между витками возникает сопротивление выше 0. В такой ситуации может произойти перегрев оборудования.
При визуальном осмотре трансформатор не должен иметь следов копоти, обугленных частиц, вздутия заводской заливки, почернения. Мастер может узнать номинальное напряжение из прилагаемой к устройству документации.
Если разница показателей составляет 45% и более, обмотка вышла из строя. Чтобы не усугублять ситуацию, ремонт столь ответственного элемента лучше доверить специалистам, обладающим всеми необходимыми навыками.
Проверка коллекторных движков
Такие моторы применяют в цепи постоянного тока. Перед тем, как прозванивать электродвигатель мультиметром, лучше всего полностью разобрать мотор.
На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать.
Какой показатель считается нормальным, написано в технической документации к двигателю, но на исправность указывает невысокое сопротивление. Если движок очень мощный, сопротивление статора будет совсем маленьким. В моторах с обычной мощностью сопротивление обмотки может быть в пределах 5-30 Ом. Для прозвонки необходимо наконечниками щупов мультиметра дотронуться до выводов обмоток. Если хотя бы в одном контуре нет сопротивления, использовать устройство не нужно.
У ротора коллекторного движка много обмоток, но тестировать якорь легко. Проверка мультиметром двигателя коллекторного типа:
- Выбрать функцию измерения сопротивления и диапазон в 200 Ом.
- Поместить наконечники щупов на коллекторе так, чтобы они были как можно дальше друг от друга.
- Если на дисплее тестера показываются какие-то цифры, без снятия щупов нужно немного провернуть ротор, чтобы другая обмотка соединилась с щупами.
- Если показания почти равные, с якорем всё в порядке.
Также полезно проверить устройство на утечку электротока.
Подробное видео о том, как проверить мультиметром моторчик коллекторный:
Теперь вы знаете, как проверить обмотку электродвигателя мультиметром и сможете тестировать разное оборудование. Даже если вы захотите узнать, как прозвонить мультиметром насос, вам будет полезна эта статья, ведь у бензонасосов тоже есть электромотор. Также вы сможете проверить движок домашней стиральной машины. Словом, умея пользоваться тестером, можно “дружить” с самым разным оборудованием.
Желаем безопасных и точных измерений!
Вопрос — ответ
Вопрос: Как прозвонить электродвигатель цифровым мультиметром?
Имя: Максим
Ответ: Перед проверкой движка убедитесь в исправности вилки и шнура всего прибора. Если с подачей тока все в порядке, мотор нужно демонтировать из корпуса агрегата. Выполнять эту операцию можно только при его полном обесточивании. Затем можно приступать к проверке асинхронного или коллекторного мотора.
Вопрос: Как проверить электродвигатель на обрыв мультиметром?
Имя: Алексей
Ответ: Если мотор функционирует от 220 В, важно прозвонить рабочую или пусковую обмотки. Показания последней должны быть больше первой в полтора раза
В движках 380 В, подключаемых “треугольничком” или “звездочкой”, схема разбирается и отдельно проверяются все обмотки.
Вопрос: Как проверить асинхронный электродвигатель на исправность мультиметром?
Имя: Даниил
Ответ: Чтобы замерить сопротивление между моторными выводами, нужно выбрать функцию измерения сопротивления и диапазон до 100 Ом. Затем соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.
Вопрос: Как проверить моторчик на короткое замыкание мультиметром?
Имя: Тагир
Ответ: Выбрать на измерителе максимальный диапазон сопротивления. Один наконечник от мультиметра соединить с корпусом движка. Другой по очереди присоединить к выводам всех фаз. Ещё можно прозвонить корпус.
Вопрос: Как проверить коллекторный двигатель мультиметром?
Имя: Егор
Ответ: На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать. У ротора коллекторного движка много обмоток, но тестировать якорь не сложно.
Как на производстве, так и в быту человек окружен механизмами, где в качестве силового агрегата используются электродвигатели. С течением времени они выходят из строя и требуют замены. Но бывают и незначительные поломки, выявив которые можно самостоятельно вернуть инструмент в рабочее состояние. Для этого нужно провести проверку двигателя, используя мультиметр. Сегодня поговорим о том, как проверить статор мультиметром.
Как проверить обмотку статора УШМ в домашних условиях разными способами
Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.
Проверка якоря/ротора и статора мультиметром/тестером
В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.
Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.
Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.
Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.
На межвитковое замыкание, индикатором

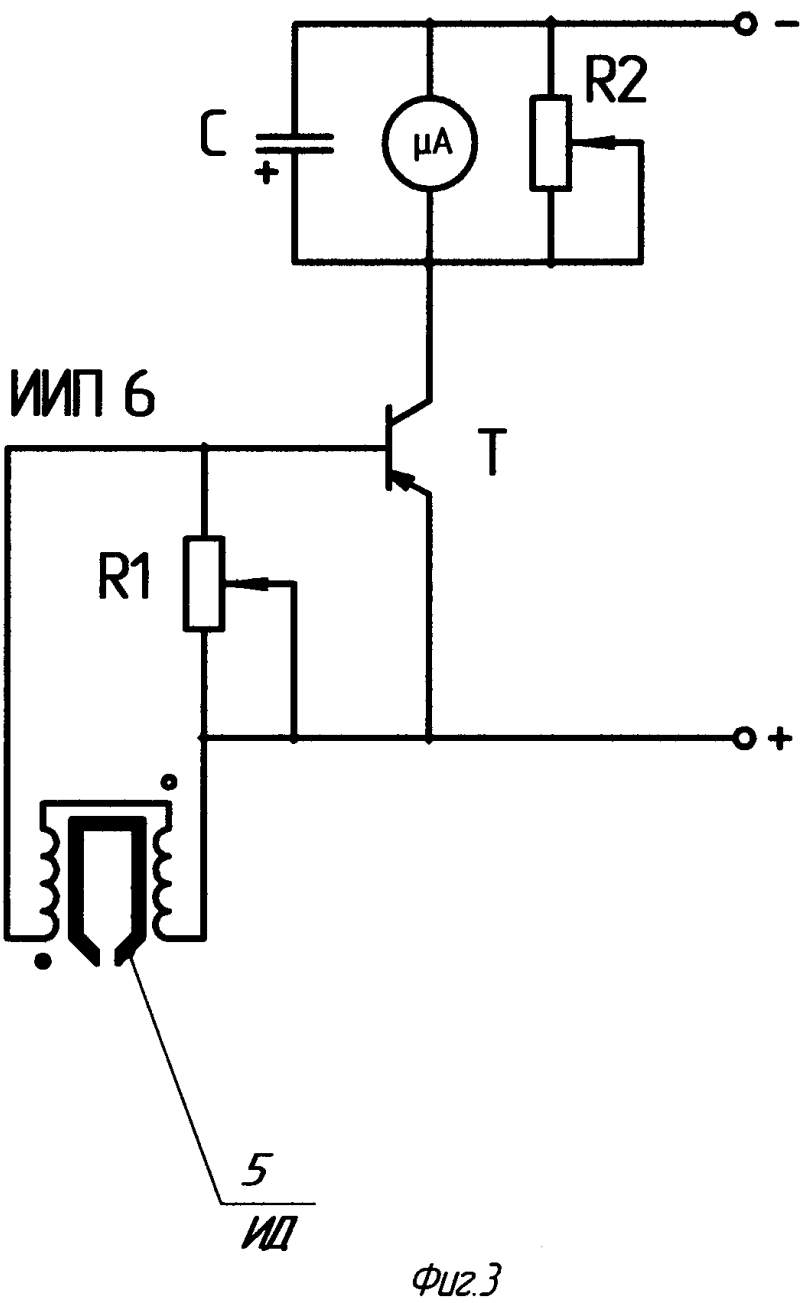

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.
Макита, без приборов
В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.
Мультиметр – автомат: быстро и качественно выполняет измерения
Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.
Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.
Межвитковое замыкание якоря, статора, трансформатора. Как определить замыкание между витками.
Электродвигатели часто выходят из строя, и основной причиной для этого является межвитковое замыкание. Оно составляет около 40% всех поломок моторов. От чего возникает замыкание между витками? Для этого есть несколько причин.
Нормальную нагрузку можно узнать из паспорта на оборудование, либо на табличке мотора. Лишняя нагрузка может возникнуть из-за поломки механической части электромотора. Подшипники качения могут послужить этой причиной. Они могут заклинить от износа или отсутствия смазки, в результате этого возникнет замыкание витков катушки якоря.
Замыкание витков возникает и в процессе ремонта или изготовления двигателя, в результате брака, если двигатель изготавливали или ремонтировали в неприспособленной мастерской. Хранить и эксплуатировать электромотор необходимо по определенным правилам, иначе внутрь мотора может проникнуть влага, обмотки отсыреют, как следствие возникнет витковое замыкание.
С витковым замыканием электродвигатель работает неполноценно и недолго. Если вовремя не выявить межвитковое замыкание, то скоро придется покупать новый электродвигатель или полностью новую электрическую машину, например, электродрель.
При замыкании витков обмотки двигателя повышается ток возбуждения, обмотка перегревается, разрушает изоляцию, происходит замыкание других витков обмотки. Вследствие повышения тока может послужить причиной выхода из строя регулятора напряжения. Витковое замыкание выясняется сравнением обмоточного сопротивления с нормой по техусловиям. Если оно снизилось, обмотка подлежит перемотке, замене.
Как определить неисправную обмотку
Для определения межвиткового замыкания в электродвигателе, его необходимо разобрать. Произвести визуальный осмотр. Дефект можно определить по внешнему виду обмоток. На них видны места кроткого замыкания, как показана неисправность ротора и статора на рисунках снизу:
Однако зачастую признаки межвиткового замыкания обнаружить визуально невозможно. Поэтому обслуживающий персонал должен знать, что делать в таких ситуациях. При отсутствии видимых неисправностей применяют следующие методы.
Поиск неисправности с помощью металлического шарика
Выявить замыкание изоляции можно при помощи понижающего трехфазного трансформатора. Напряжение вторичной обмотки не должно превышать 40 Вольт.
На разобранный двигатель подается напряжение с трансформатора. Внутрь двигателя по кругу запускают металлический шарик. При исправных обмотках он начинает «бегать» по кругу без остановки.
Если имеется замыкание обмотки, то шарик, сделав два три круга примагничивается в месте неисправности.
Если отсутствует шарик, проверить можно с помощью пластины из трансформаторного железа. Можно использовать железо от неисправного трансформатора. Пластину прикладывают по кругу поочередно. В неисправном месте пластина начнет вибрировать. В остальных местах она примагничивается.
Проверяя исправность электродвигателя, не стоит забывать о технике безопасности. Корпус двигателя должен быть заземлен. При этом, категорически запрещено подавать напряжение выше 40 Вольт на обмотки.
На рисунке снизу показана методика проверки с помощью шарика:
Проверка специальным прибором
Поиск межвиткового замыкания электродвигателя можно производить с помощью прибора для проверки пробоя изоляции обмоток. Его можно приобрести через интернет или сделать самостоятельно. Многочисленные схемы приведены в интернете. Они не сложные. Повторить может любой специалист, имеющий навыки работы с паяльником и разбирающийся в электросхемах.
Как определить неисправность, подробно расписано в инструкции к прибору. Диагностика выполняется за считанные минуты. Однако, для выполнения диагностики необходим осциллограф.
Это дорогостоящий прибор. Работать на нем умеют не все мастера. Поэтому этот метод проверки не получил массового распространения.
Сейчас промышленность выпускает устройства, которые не требуют применения осциллографа. В нем имеются два светодиода, по которым определяют неисправность.
Прибор представляет собой генератор, колебательный контур которого состоит из конденсатора и обмотки двигателя. Подстроечным резистором добиваются возбуждения контура. В этом случае светодиод начинает мигать. Поочередно подсоединяют все обмотки. При подключении неисправной обмотки, светодиод будет гореть постоянно. Т.е. произойдет срыв генерации.
Диагностика якоря с помощью дросселя
Для проверки якоря применяют дроссель. Он представляет собой трансформатор с вырезанным сердечником. Используется прибор заводского изготовления или самодельный.
Сделать его можно при наличии неисправных вибрационных насосов «Малыш» или «Ручеек». Подробная инструкция с описанием имеется в интернете.
Проводились измерения на заводском приборе и самодельном, изготовленном по методике, описанной в интернете. Результат оказался одинаковым.
Как проверять неисправность данным устройством. В вырез помещается якорь. На дроссель подается напряжение. При этом обмотка якоря будет представлять вторичную обмотку трансформатора.
С помощью пластины из трансформаторного железа проверяем исправность обмотки. Постепенно поворачивая якорь, в месте пробоя, пластина примагничивается к якорю и начинает вибрировать. Это показано на нижеприведенном рисунке:
Измерение сопротивления тестером
При отсутствии дросселя можно произвести проверку аналоговым тестером. Стоит отметить, что таким образом можно проверить обрыв обмотки, а замыкание витков проверяют вышеописанным способом.
Для этого производят замеры между ламелями якоря. Сопротивление проводников должно быть одинаковым.
Обязательно производят проверку замыкания проводов на корпус. Для этого необходимо один конец тестера соединить с корпусом и поочередно прозвонить каждую обмотку. Такую проверку выполняют при условии отсутствия обрыва в обмотках.

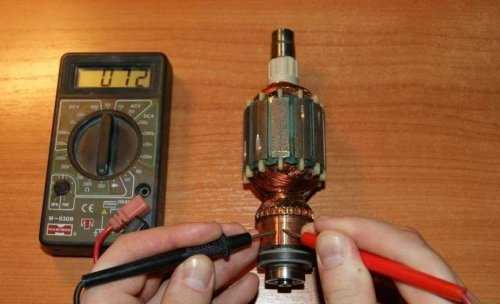

На фото снизу показано, как измерять сопротивление проводников:
Проверка статора тестером
Проверить целостность обмотки статора можно с помощью тестера. Для этого достаточно измерить сопротивление каждой в отдельности. Замеры выполняют с помощью высокоточного прибора. Не лишне проверить на отсутствие пробоя изоляции на корпус с помощью мегомметра.
На рисунке вверху показана прозвонка целостности обмоток:

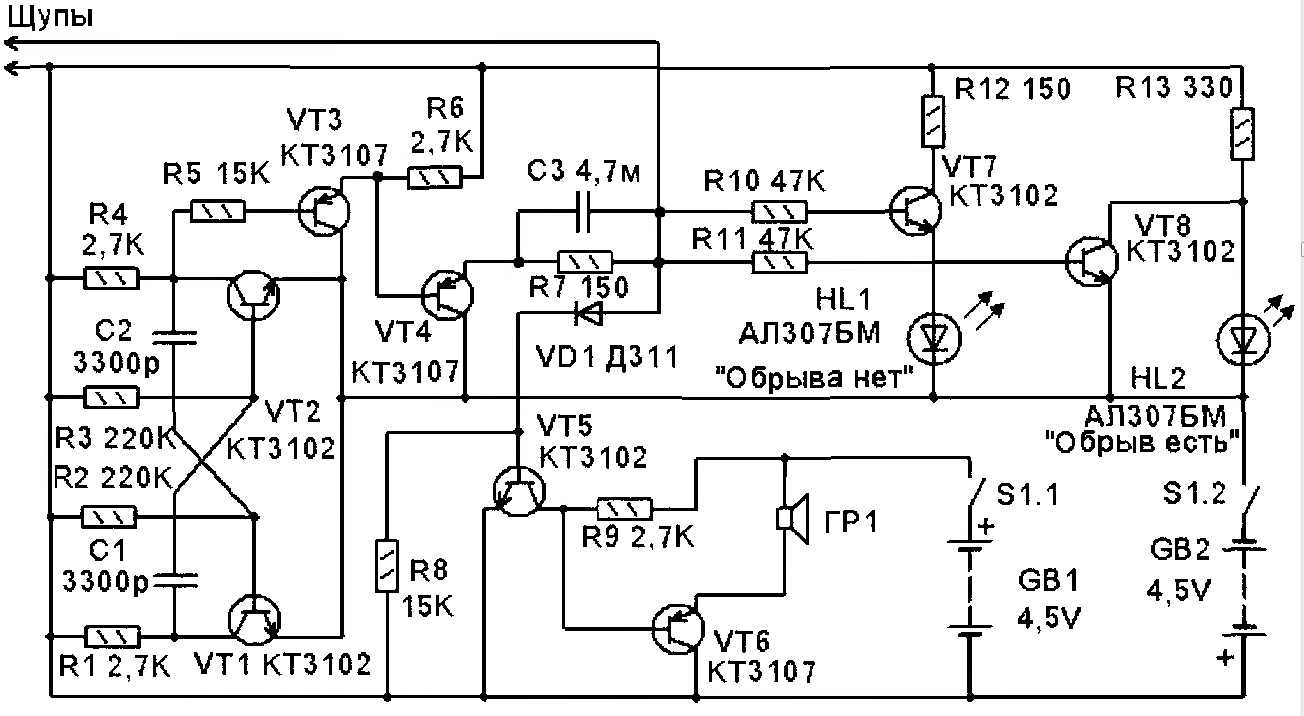

Схема прибора для проверки межвиткового замыкания
Схема прибора описывалась в журнале «Радио» №7 за 1990 год, но до сих пор не потеряла свою актуальность благодаря своей простоте и надежности. С таким пробором проверка межвиткового замыкания осуществляется за считанные секунды.
Собранный для сайта тестер немного отличается от этой схемы. О внесенных изменениях в схему читаем в конце статьи.
Основу тестера составляет измерительный генератор. Он собран на транзисторах VT1, VT2. Частота этого генератора не постоянная и зависит от колебательного контура, который образуется конденсатором С1, а также подключаемой катушкой, она подсоединяется к ХР1 и ХР2. Резистором R1 устанавливается нужная глубина положительной обратной связи, для обеспечения надежной работы измерительного генератора. VT3, включен в диодном режиме, он создает нужный сдвиг напряжения между эмиттером VT2 и базой VT4.
VT4, VT5 представляют собой генератор импульсов, вместе с усилителем мощности на транзисторе VT6 способен обеспечить горение светодиода в трех различных режимах: не горит, мигает с постоянной частотой, а также простое свечение. Выбор режима работы генератора импульсов определяется напряжением смещения на базе транзистора VT4.
При сборке устройства целесообразно проверять правильность схемы постепенно. Проверку работоспособности генератора импульсов можно осуществить подключением переменного резистора на 1 кОм, как показано на схеме. Вращая движок этого резистора можно убедиться, что генератор импульсов работает правильно во всех режимах
При установки сопротивления 200-300 Ом, важно убедиться, что происходит мигание светодиода
Работа тестера осуществляется следующим образом. Если выводы тестера замкнуты, измерительный генератор не возбуждается вовсе, VT2 будет открытым. Напряжения на эмиттере VT2, а значит, на базе транзистора VT4 будет недостаточно, что бы заработал генератора импульсов. VT5, VT6 в таком случае будут открыты, а диод будет гореть постоянно, что сигнализирует о целостности цепи.
В случае подключения к измерительным выводам устройства исправной катушки, припустим, осуществляется проверка трансформатора на межвитковое замыкание, а также произведя подстройку с помощью R1, измерительный генератор начнет возбуждаться. На эмиттере VT2 напряжение будет увеличиваться, это все приведет к увеличению напряжения смещения на базе VT4, а также пуска генератора импульсов. Диод должен мигать.
Если окажется, что обмотка, которую проверяют, имеет короткозамкнутые витки, тогда измерительный генератор не будет возбуждаться, а прибор заработает также, как и в случе замкнутых выводов (контрольный диод засветится).
Когда измерительные выводы будут отключены или появится обрыв, тогда VT2 будет закрыт. Напряжение на его эмиттере, а это значит, что и на базе VT4 возрастает. Он открывается до насыщения, а колебания генератора импульсов будут сорваны. VT5, VT6 закроются, а контрольный диод не засветиться вовсе.
Еще одной особенностью этого тестера есть возможность проверки p-n переходов. Подключая к аппарату кремниевый диод или транзистор (анод к ХР1, катод к ХР2), контрольный светодиод должен мигать. При пробое светодиод просто горит, а в случае обрыва не светится.
Вместо VT1— VT3 можно ставить КТ358В или КТ312В. КТ361Б легко заменяются на КТ502, КТ209. При использовании светодиода необходимо последовательно с ним включать сопротивление около 30-60 Ом.; питания прибора осуществляется от источника — 3В. При использовании кроны целесообразно применить стабилизатор на 3,3В.
Иногда в крайнем правом положении переменного резистора, а также разомкнутых щупах тестера диод может засветиться. Необходимо изменить сопротивление резистора R3 (немного его увеличить), добиться, чтобы диод потух.
Когда проверяются катушки небольшой индуктивности, интенсивность перестройки переменного резистора, возможно, будет чрезмерной. Можно с легкостью выйти из этого положения включением последовательно с резистором R1 дополнительного переменного резистора с небольшим максимальным сопротивлением, например 1 кОм.
Как определить межвитковое замыкание
При эксплуатации любого оборудования, рано или поздно возникают различные неисправности, требующие ремонта. Не являются исключением и электрические двигатели.
Причин этому большое количество и одной из них является межвитковое замыкание. В этом случае, сгорает казалось бы совершенно исправный двигатель. Или он просто перестает работать. Поэтому, очень часто возникает проблема, как определить межвитковое замыкание, чтобы устранить причину неисправности.
Причины межвиткового замыкания
Как правило, все короткие замыкания возникают из-за нарушения изоляции каких-либо элементов в электротехнических устройствах и их соприкосновении между собой. В электрических двигателях, кроме замыкания на корпус, нередко присутствуют проявления межвиткового замыкания. Такое случается, когда между собой замыкаются обмотки статора или ротора.Основной причиной межвиткового замыкания считается перегрев двигателя. При повышенной температуре происходит разрушение лака, покрывающего обмотки. В результате, обмоточные витки оголяются и начинают взаимодействовать друг с другом, вызывая замыкание. Даже при наличии одной такой точки, двигатель перестает работать.
Устранение такой неисправности производится только с помощью перемотки.
Определение межвиткового замыкания
Прежде всего, необходимо точно установить отсутствие дополнительной нагрузки на двигатель. Обычно, это случается при засорении воздушной системы или заедании механической части.
Что бы определить межвитковое замыкание, нужно понаблюдать за работающим двигателем. Как правило, происходит интенсивное круговое искрение. Кроме того, ощущается неприятный запах горелой изоляции. После установления причины, нужно определить точное место неисправности.
При визуальном осмотре, обмотки якоря не должны быть вспученными и почерневшими. Запах горелого также должен отсутствовать. Также осматривается и коллектор на наличие замыканий между его пластинами.
Замыкание обмотки статора определяется путем измерения сопротивления между корпусом и обмоткой, а также сопротивления самой обмотки. В нормальном состоянии, разница сопротивлений крайне незначительная. Если же этот показатель превышает 10%, то необходима замена обмотки, имеющая меньшее сопротивление.
Основным ремонтом в данной ситуации служит перематывание неисправных обмоток. Это возможно только в специальных условиях при участии квалифицированных специалистов.
Как выглядит межвитковое замыкание
Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя
Как проверить электродвигатель: этапы проверки и выяснение неисправностей
Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром
Система запуска асинхронного двигателя: устройство и принцип работы, схема,
Топ лучших мультиметров
Реверсивная схема подключения электродвигателя
Определение межвиткового замыкания
Междувитковое замыкание определяется проверкой сопротивления. Данная величина измеряется с помощью дефектоскопа или омметра. Полученные показания сравниваются с сопротивлением, присутствующим в исправной обмотке.
Если в проверяемой обмотке сопротивление ниже, чем в образцовой, то это свидетельствует о наличии в ней межвиткового замыкания. При необходимости, данная неисправность может определяться с помощью индукционного метода. Для этого, витки проверяемой электрообмотки находятся в переменном магнитном поле, после чего происходит индуцирование электродвижущей силы.
Когда в обмотке имеются замкнутые витки, то под воздействием наведенных токов она начинает нагреваться. При замыкании даже одного или двух витков, нагревание происходит в течение от 3-х до 5-ти минут.
Межвитковое замыкание обмотки статора может определяться дефектоскопом, без выемки из пазов. В состав дефектоскопа входят индукционный и сигнальный аппараты, расположенные друг за другом в общем корпусе. Сердечники обоих аппаратов одновременно накладываются на зубцы пазов или по длине проводников проверяемой обмотки. Обмотка индукционного аппарата находится включенной в сеть с напряжением до 18-ти вольт. Возникает магнитное поле, вызывающее наведение электродвижущей силы.
При витковом замыкании, по обмотке начинает течь ток, а вокруг проводников появляется собственное магнитное поле. В результате, в обмотке сигнального аппарата также появляется электродвижущая сила, после чего загорается лампочка сигнала.
Межвитковое замыкание электродвигателя
Межвитковое замыкание электродвигателя
Причины межвиткового замыкания
Если вы читали предыдущие статьи, то знаете что межвитковое замыкание электродвигателя составляет 40% неисправностей электродвигателей. Причин для межвиткового замыкания может быть несколько.
Перегруз электродвигателя — нагрузка на электроустановку превышает норму вследствие чего обмотки статора нагреваются и изоляция обмоток разрушается что приводит к межвитковому замыканию. Нагрузка может возникнуть из за неправильной эксплуатации оборудования. Номинальную нагрузку можно определить по паспорту электроустановки или прочитать на табличке электродвигателя. Также перегруз может возникнуть из за механических повреждений самого электродвигателя. Заклинившие или сухие подшипники тоже могут стать причиной межвиткового «коротыша».
Не исключена возможность заводского брака обмоток, и если электродвигатель перематывался в кустарной мастерской, то большая вероятность что «межвитняк» уже стучится в ваши двери.
Также неправильная эксплуатация и хранение электродвигателя может стать причиной попадания влаги внутрь двигателя отсыревшие обмотки тоже весьма распространенная причина межвиткового замыкания.
Как правило с таким замыканием электродвигатель уже не жилец, и работать будет весьма непродолжительное время. Я думаю хватит разбирать причины давайте перейдем к вопросу « как определить межвитковое замыкание».
Поиск межвиткового замыкания.
Определить межвитковое замыкание не слишком сложно, и для это есть несколько подручных способов.
Если при работе электромотора какая то часть статора нагрелась больше чем весь двигатель, то вам стоит подумать об остановке и точной диагностике.
Также помогут определить замыкание обыкновенные токовые клещи, меряем по очереди нагрузку на каждую фазу и если на одной из них она больше чем на других то это признак того что возможно есть межвитняк обмотки. Но следует учитывать что может быть перекос фаз на подстанции для того что бы убедится мереям вольтметром приходящие напряжение.
Можно прозвонить обмотки тестером. Для этого прозваниваем каждую обмотку в отдельности и сверяем полученные результаты сопротивления. Этот способ может и не сработать если замыкают всего пару витков, то расхождение будет минимальным.
Не будет лишним брякнуть электродвигатель мегомметром в поиске замыкания на корпус, один щуп прикладываем к корпусу электродвигателя, а второй к по очереди к выходу обмоток в борно.
Если у вас остались еще сомнения, то вам придется разобрать электромотор. Сняв крышки и ротор, визуально рассматриваем обмотки. Вполне вероятно, что вы увидите сгоревшую часть.
Ну и самый точный способ проверки межвиткового замыкания это проверка при помощи трехфазного понижающего трансформатора (36-42 вольта) и шарика от подшипника.
На стартер разобранного электродвигателя подаем три фазы с понижающего трансформатора. С маленьким разгоном кидаем туда шарик, если шарик начинает бегать по кругу внутри статора то все в порядке. Если он, сделав пару оборотов прилип к одному месту, то значит там межвитковое замыкание.
Вместо шарика можно использовать пластинку от трансформаторного железа, прикладываем внутри статора к железу и в том месте где межвитковое она начнет дребезжать, а там где все в порядке пластина будет примагничиваться.
Обязательно используйте все выше перечисленные способы с заземленным электродвигателем и строго при помощи понижающего трансформатора.
Проверка шариком и пластинкой при напряжении в 380 вольт запрещена и очень опасна для вашей жизни.
| Центровка электродвигателей > |
| < Предыдущая | Следующая > |
Оборвалась обмотка
В обрыве обмотки нет ничего удивительного, это самая распространенная неисправность в работе электроприводов. Произойти поломка может и в статоре, и в якоре.
Если в обмотке оборвалась одна фаза, то в этом месте тока не будет, а вот во второй фазе показатель тока будет завышен. Измерить это можно с помощью того же мультиметра в режиме амперметра.
В целом, эта поломка равнозначна потере фазы. Например, если обрыв внезапно произошел в то время, когда привод был в работе, двигатель начинает резко терять мощность и перегреваться. Если защита на агрегате работает правильно, то он отключится. Для решения проблемы, в основном, требуется перемотка.
В ситуации, когда обрыв произошел в роторе, частота колебания тока будет равна частоте колебания и скольжения напряжения. Из внешних признаков: сильное гудение и вибрирование, снижение оборотов привода.
Все это лишь причины поломок, но вот обнаружить их можно только если прозвонить каждую обмотку электромотора, измерив их сопротивление.
Пусковую и рабочую обмотку прозванивают в тех однофазных двигателях, которые работают при переменном напряжении величиной 220 В. Пусковая обмотка должна выдавать сопротивление, большее, чем у рабочей на 150%.
Для быстрой проверки работоспособности электродвигателя, на мультиметре также можно использовать функцию, которая называется «Прозвонка». Если цепь исправна, вы будете слышать характерный звук прибора, а в некоторых моделях присутствует и световой индикатор. Но если в цепи есть обрыв, звука вы не услышите.
Проверка обмоток двигателя
Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:
- сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
- замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
- проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.
https://youtube.com/watch?v=nuwYSWhKyNQ
На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить. Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.
При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить. Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.
Выводы
Проверки состояния электродвигателя мультиметром с положительным результатом можно охарактеризовать тем, что все параллельные замеры контактов статора и ротора должны быть одинаковыми. В случае отклонений от этих требований искать поломку или обрыв проводников нужно в местах замеров. Следует учитывать то обстоятельство, что бытовые тестеры часто допускают некоторую погрешность измерений. В отличие от цифровых приборов стрелочные приборы более точны. Чтобы это проверить, в режиме 200 Ом щупы замыкают. На экране должен появиться «0» либо другая цифра от 0.1 до 0.2 Ом. Это и будет являться погрешностью тестера.
