Замыкание обмотки возбуждения на корпус ротора
При замыкании на корпус часть или вся обмотка возбуждения закорачивается, вследствие чего генератор не возбуждается. Чаще всего обмотка замыкается на корпус в местах вывода ее концов к контактным кольцам ротора. Замыкание обмотки на корпус вызывает увеличение силы тока в цепи регулятора напряжения.

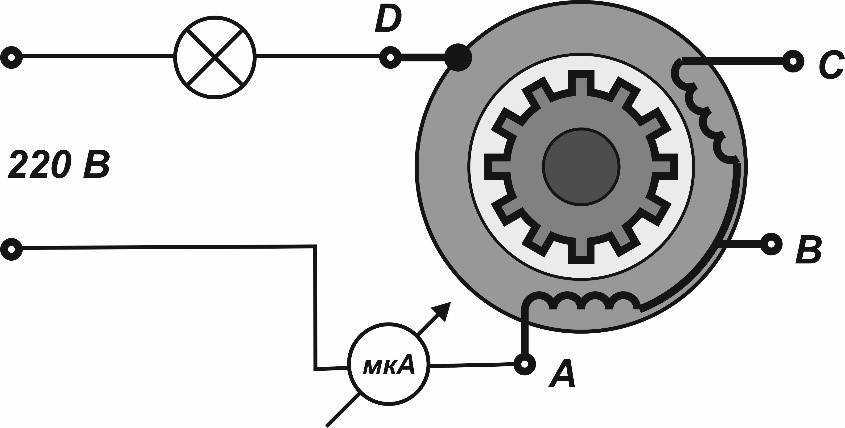

Этот вид повреждения определяют контрольной лампой напряжением 220 В. Один провод соединяют с любым контактным кольцом, а другой — с сердечником или валом ротора. Лампа будет гореть, когда обмотка замкнута на корпус. Если невозможно изолировать обмотку от корпуса, то ее заменяют.
Способ №2 проверки якоря на витковое замыкание
Этот метод подходит для тех, кто не занимается ремонтом профессиональных электроинструментов. Для точной диагностики ошибок скорости необходим кронштейн катушки.
Мультиметры могут определить только сломанные катушки якоря. Для этой цели лучше всего подходит аналоговый контроллер. Измерьте сопротивление между каждой из двух пластин.
Сопротивление должно быть везде одинаковым. Обмотка может быть не сгоревшей, а коллектор — нормальным. Короткое замыкание в обмотках можно обнаружить только с помощью трансформаторного степлера. Затем установите мультиметр на 200 кОм, подключите один датчик к земле и, если катушка не повреждена, приведите каждую коллекторную пластину в контакт с другим датчиком.
Если якорь не проверяется на земле, то якорь может быть неисправен или между витками может быть ошибка.
Вариант для профессионалов
Специалисты привыкли использовать качественный прибор для межвиткового замыкания. Такой агрегат предназначен исключительно для профессионального ремонта электрооборудования. Для работы понадобится катушка со скобой. Классическим мультиметром можно определить только обрыв на якоре. Для более качественной диагностики лучше использовать аналоговый тестер. Между всеми ламелями обязательно замеряют сопротивление. Во всех случаях показатели должны быть идентичными. В некоторых случаях обмотки могут не сгореть, да и коллектор остается невредимым. Определить замыкание межвиткового типа можно с помощью прибора с прочной скобой от трансформатора. Мультиметр устанавливают на отметку 180 кОм. Щуп аккуратно замыкают на массу, а второй поочередно прикладывают к каждой ламели коллектора. Если якорь по-прежнему не прозванивается на массу, то он абсолютно исправен.
Измерение сопротивления изоляции обмоток
Для проверки двигателя на сопротивление изоляции, электрики используют мегомметр с испытательным напряжением 500 В или 1000 В. Этим прибором измеряют сопротивление изоляции обмоток двигателей рассчитанных на рабочее напряжение 220 В или 380 В.
Для электродвигателей с номинальным напряжением 12В, 24в используют тестер, так как изоляция этих обмоток не рассчитана на испытание под высоким напряжением 500 В мегомметра. Обычно в паспорте на электродвигатель указывается испытательное напряжение при измерении сопротивлений изоляции катушек.
Сопротивление изоляции обычно проверяется мегомметром
Перед измерением сопротивления изоляции нужно ознакомиться со схемой подключения электродвигателя, так как некоторые соединения звездой обмоток бывают подключены средней точкой к корпусу двигателя. Если обмотки имеет одну или несколько точек соединений, “треугольник”, “звезда”, однофазный двигатель с пусковой и рабочей обмоткой, тогда изоляция проверяется между любой точкой соединения обмоток и корпусом.
Если сопротивление изоляции значительно меньше 20 Мом, обмотки разъединяют и проверяют каждую отдельно. Для целого двигателя сопротивление изоляции между катушками и металлическим корпусом должно быть не ниже 20 Мом. Если электродвигатель работал или хранился в сырых условиях, тогда сопротивление изоляции может быть ниже 20 Мом.
Тогда электродвигатель разбирают и просушивают несколько часов накальной лампой 60 Вт, помещенной в корпус статора. При измерении сопротивления изоляции мультиметром, выставляют предел измерений на максимальное сопротивление, на мегомы.
Плохой контакт между щетками и контактными кольцами ротора
Плохой контакт между щетками и контактными кольцами ротора возникает при загрязнении и замасливании контактных колец, большом износе щеток, уменьшении давления пружин на щетки и зависании щеток в щеткодержателях. При таких дефектах повышается сопротивление в цепи возбуждения (или даже прерывается цепь возбуждения), что вызывает снижение силы тока возбуждения, уменьшается мощность генератора.
Для устранения неисправности снимают щеткодержатель и проверяют его состояние. При необходимости протирают щеткодержатель и щетки тряпкой, смоченной бензином. Щетки должны свободно перемещаться в щеткодержателях. При износе щеток до высоты 8 мм их заменяют с последующей проверкой давления пружины на каждую шетку в отдельности.
Загрязненные контактные кольца ротора протирают тряпкой, смоченной бензином. Окисленную рабочую поверхность колец зачищают стеклянной шкуркой.
Как прозвонить: условия
Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.
Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.
Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.
Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.
Самодельный прибор для определения виткового замыкания
Сделаем дроссель своими руками для проверки межвиткового замыкания в обмотке двигателя. Нам понадобится П-образное трансформаторное железо. Его можно взять, например, от старого вибрационного насоса «Ручеек», «Малыш». Разбираем его нижнюю часть, хорошо нагреваем ее. Там имеются катушки, залитые эпоксидной смолой.
Не нужно соблюдать углы. Нужно сделать место, в которое легко ляжет маленький и большой якорь.
При обработке необходимо учесть, что железо слоеное. Нельзя обрабатывать его так, чтобы камень его задирал. Нужно обрабатывать в таком направлении, чтобы слои лежали друг к другу, чтобы не было задиров. После обработки снимите все фаски и заусенцы, так как придется работать с эмалированным проводом, нежелательно его поцарапать.
Теперь нам надо сделать две катушки для этого сердечника, которые разместим с обеих сторон. Замеряем толщину и ширину сердечника в самых широких местах, по заклепкам. Берем плотный картон, размечаем его по размерам сердечника. Учитываем размер паза в сердечнике между катушками. Проводим неострым краем ножниц по местам сгиба, чтобы удобнее было сгибать картон. Вырезаем заготовку для каркаса катушек. Сгибаем по линиям сгиба. Получается каркас катушки.
Теперь делаем четыре крышки для каждой стороны катушек. Получаем два картонных каркаса для катушек.
Рассчитываем количество витков катушек по формуле для трансформаторов.
13200 делим на сечение сердечника в см2. Сечение нашего сердечника:
3,6 см х 2,1 см = 7,56 см2.
13200 : 7,56 = 1746 витков на две катушки. Это число не обязательное, отклонение 10% в обе стороны никакой роли не сыграет. Округляем в большую сторону, 1800 : 2 = 900 витков нужно намотать на каждую катушку. У нас есть провод 0,16 мм, он вполне подойдет для наших катушек. Наматывать можно как угодно. По 900 витков можно намотать и вручную. Если ошибетесь на 20-30 витков, то ничего страшного не будет. Лучше намотать больше. Перед намоткой шилом делаем отверстия по краям каркаса для вывода провода катушек.
На конец провода надеваем термоусадочный кембрик. Конец провода вставляем в отверстие, загибаем, и начинаем намотку катушки.
Заполнение получилось малым, поэтому можно мотать и проводом толще. На второй конец припаиваем проводок с кембриком и вставляем в отверстие. Не заматываем катушку, пока не провели испытание.
Обе катушки намотаны. Надеваем их на сердечник таким образом, чтобы провода шли вниз и были с одной стороны. Катушки абсолютно одинаково намотаны, направление витков в одну сторону, концы выведены одинаково. Теперь необходимо один конец с одной катушки и один с другой соединить, а на оставшиеся два конца подать напряжение 220 вольт. Главное не запутаться и соединить правильные провода. Чтобы понять порядок соединения, нужно мысленно разогнуть наш П-образный сердечник в одну линию, чтобы витки в катушках располагались в одном направлении, переходили от одной катушки во вторую. Соединяем два начала катушек. На два конца подаем напряжение.
Сравним дроссель фабричный и самодельный.
Проверяем заводской дроссель металлической пластинкой на вибрацию места витковых замыканий якоря двигателя и отмечаем их маркером. Теперь то же самое делаем на нашем самодельном дросселе. Результаты получились идентичные. Наш новый дроссель работает нормально.
Снимаем наши катушки с сердечника, обмотки фиксируем изолентой. Пайку также изолируем лентой. Одеваем готовые катушки на сердечник, припаиваем к концам проводов питание 220 В. Дроссель готов к эксплуатации.
Определение межвиткового замыкания
Междувитковое замыкание определяется проверкой сопротивления. Данная величина измеряется с помощью дефектоскопа или омметра. Полученные показания сравниваются с сопротивлением, присутствующим в исправной обмотке.
Если в проверяемой обмотке сопротивление ниже, чем в образцовой, то это свидетельствует о наличии в ней межвиткового замыкания. При необходимости, данная неисправность может определяться с помощью индукционного метода. Для этого, витки проверяемой электрообмотки находятся в переменном магнитном поле, после чего происходит индуцирование электродвижущей силы.
Когда в обмотке имеются замкнутые витки, то под воздействием наведенных токов она начинает нагреваться. При замыкании даже одного или двух витков, нагревание происходит в течение от 3-х до 5-ти минут.
Межвитковое замыкание обмотки статора может определяться дефектоскопом, без выемки из пазов. В состав дефектоскопа входят индукционный и сигнальный аппараты, расположенные друг за другом в общем корпусе. Сердечники обоих аппаратов одновременно накладываются на зубцы пазов или по длине проводников проверяемой обмотки. Обмотка индукционного аппарата находится включенной в сеть с напряжением до 18-ти вольт. Возникает магнитное поле, вызывающее наведение электродвижущей силы.
При витковом замыкании, по обмотке начинает течь ток, а вокруг проводников появляется собственное магнитное поле. В результате, в обмотке сигнального аппарата также появляется электродвижущая сила, после чего загорается лампочка сигнала.
Механические неисправности электродвигателя
Механические неисправности электродвигателя связаны с его конструкцией.
- Износ и трение в подшипниках. Проявляется в повышении механической вибрации и шума при работе. В этом случае требуется замена подшипников, иначе неисправность приведет к перегреву и падению производительности двигателя.
- Проворачивание ротора на валу. Ротор может вращаться в магнитном поле статора, а вал будет неподвижен. Требуется механическая фиксация ротора на валу.
- Зацепление ротора за статор. Эта проблема связана с механической поломкой подшипников, их посадочных мест или корпуса двигателя. Кроме того, подобная неисправность приводит к повреждению обмотки статора. Практически не подлежит ремонту.
- Повреждение корпуса двигателя. Может происходить из-за ударов, повышенных нагрузок, неправильного крепления или низкого качества двигателя. Ремонт является трудоемким из-за трудностей соосной установки переднего и заднего подшипников.
- Проворачивание или повреждение крыльчатки обдува. Несмотря на то, что двигатель продолжит работать, он будет перегреваться, что существенно сократит срок его службы. Крыльчатку необходимо закрепить (для этого используется шпонка или стопорное кольцо) или заменить.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Полная проверка ротора электродвигателя Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства. Спрашивайте, я на связи!
Неисправности трансформатора
Опытные специалисты привыкли в работе использовать универсальный индикатор межвиткового замыкания, который существенно упрощает поиск возникших поломок. Но даже профессионалы должны помнить о том, что выбор наиболее подходящего источника питания и его местоположения напрямую зависит от количества питаемых изделий и типа подключения. У трансформатора есть довольно распространенная неисправность – непредвиденное замыкание витков между собой.
Эту проблему не всегда можно определить при помощи классического мультиметра. Агрегат нужно тщательно осмотреть на предмет наличия визуальных дефектов. Провод обмоток обладает лаковой изоляцией. В случае ее пробоя между витками возникает сопротивление, которые выше 0. В такой ситуации может возникнуть перегрев оснащения. При визуальном осмотре на трансформаторе не должно быть следов копоти, обуглившихся частиц, вздутия заводской заливки, почернений. Мастер может узнать номинальное напряжение из прилагаемой к агрегату документации. Если отличие показателей составляет 45% и больше, то обмотка вышла из строя. Чтобы не усугубить ситуацию, ремонт столь ответственного элемента лучше доверить специалистам, которые обладают всеми необходимыми навыками.
До 40 процентов случаев проблем с электродвигателем связано с межвитковым замыканием. Как правило, оно возникает в катушке обмотки возбуждения. Основные причины:
- Перегрузка двигателя из-за неправильной его эксплуатации либо механических повреждений. Вследствие этого происходит перегрев обмоток статора и повреждение или разрушение их изоляционного слоя. В результате уменьшается сопротивление цепи, и контакт витков катушки ведет к замыканию и выходу двигателя из строя.
- «Сухие» или заклинившие подшипники.
- Заводской брак обмоток (либо их неудачная перемотка).
- Попадание влаги внутрь агрегата из-за несоблюдения условий его хранения (например, во влажном месте).
Итак, причины более или менее понятны, теперь мы попытаемся разобраться: как определить межвитковое замыкание электродвигателя?
Неисправности в обмотках полюсов и устранение их
Катушки полюсов меньше подвергаются повреждениям, так как они неподвижно закреплены на полюсах. Чаще всего катушки повреждаются на углах внутри катушки, у места выхода внутреннего выводного конца вследствие неправильной установки его вначале намотки и тому подобное. К причинам повреждения можно отнести нарушение изоляции из-за того, что она плохо натянута, неравномерную укладку изоляции, выступы и заусенцы металлического каркаса и другое. Наиболее часто встречаются следующие неисправности обмоток полюсов: обрыв или плохой контакт, межвитковые замыкания и замыкание обмоток на корпус.
Межвитковое замыкание в катушках полюсов
Поврежденная катушка со значительным числом замкнутых витков имеет уменьшенное сопротивление. Ее можно легко обнаружить, если измерить сопротивления всех катушек измерительным мостом, тестером, методом амперметра и вольтметра (постоянным током) и другими. При измерении сопротивления методом амперметра и вольтметра испытуемая катушка включается в сеть через сопротивление, которым может регулироваться ток в катушке. По показаниям амперметра и вольтметра находят по закону Ома сопротивление катушки. Сопротивление всех катушек, не имеющих витковых замыканий, одинаково. В катушках с замкнутыми витками будет меньше сопротивление, чем в катушках, не имеющих замкнутых витков.
Замыкания в обмотках полюсов, если они находятся не на выводных концах, устраняют частичной или полной перемоткой. С катушки отматывают витки и одновременно производят осмотр. Если витковые замыкания вызваны увлажнением изоляции, то катушку следует просушить.
Обрывы в обмотках полюсов
Обрывы в обмотках полюсов бывают только в катушках, которые изготовлены из проволоки небольшого сечения. Место обрыва можно определить вольтметром, которым измеряют напряжение на всех катушках (рисунок 7, а). При обрыве в катушке вольтметр, подключенный к зажимам поврежденной катушки, покажет полное напряжение сети. На исправных катушках вольтметр не даст отклонений. Обрыв можно также обнаружить контрольной лампой или мегомметром. Обрыв, а также плохой контакт в доступных местах устраняют пайкой.
Рисунок 7. Определение места обрыва (а) и замыкания на корпус (б) в обмотках полюсов
Замыкание обмотки полюсов на корпус
Замыкание обмотки полюсов на корпус можно определить, если через всю обмотку пропустить постоянный ток. Один конец вольтметра (рисунок 7, б) присоединяют к корпусу машины, а другой (свободный) – к выводу катушки. Вольтметр покажет наименьшее напряжение на выводах катушки, замкнутой на корпус.
Проверка последовательной обмотки или обмотки добавочных полюсов производится при пониженном напряжении, величина которого регулируется включенным последовательно реостатом. Вместо вольтметра для измерения напряжения применяют милливольтметр.
| Рисунок 8. Проверка полярности полюсов |
Замкнутую на корпус катушку можно обнаружить контрольной лампой или мегомметром. Для этого катушки разъединяют и проверяют отдельно. Для устранения замыкания на корпус снимают катушку с сердечника полюса и осматривают места соприкосновения ее как с корпусом, так и со станиной. Замыкания на корпус устраняют переизолировкой катушек, установкой изоляционных прокладок, сушкой при увлажнении и другими способами.
Правильность соединения катушек полюсов проверяется компасом или намагниченной стрелкой (рисунок 8). Для этого по обмоткам полюсов пропускают постоянный ток и к каждой катушке подносят компас или стрелку. Если чередование полярности полюсов правильное, то при перемещении, например, компаса внутри машины (при вынутом якоре) от полюса к полюсу стрелка компаса будет поочередно притягиваться к полюсам то одним, то другим концом.
Источник
Вариант для профессионалов
Специалисты привыкли использовать качественный прибор для межвиткового замыкания. Такой агрегат предназначен исключительно для профессионального ремонта электрооборудования. Для работы понадобится катушка со скобой. Классическим мультиметром можно определить только обрыв на якоре. Для более качественной диагностики лучше использовать аналоговый тестер. Между всеми ламелями обязательно замеряют сопротивление. Во всех случаях показатели должны быть идентичными. В некоторых случаях обмотки могут не сгореть, да и коллектор остается невредимым. Определить замыкание межвиткового типа можно с помощью прибора с прочной скобой от трансформатора. Мультиметр устанавливают на отметку 180 кОм. Щуп аккуратно замыкают на массу, а второй поочередно прикладывают к каждой ламели коллектора. Если якорь по-прежнему не прозванивается на массу, то он абсолютно исправен.
Как определить неисправную обмотку
Для определения межвиткового замыкания в электродвигателе, его необходимо разобрать. Произвести визуальный осмотр. Дефект можно определить по внешнему виду обмоток. На них видны места кроткого замыкания, как показана неисправность ротора и статора на рисунках снизу:
Однако зачастую признаки межвиткового замыкания обнаружить визуально невозможно. Поэтому обслуживающий персонал должен знать, что делать в таких ситуациях. При отсутствии видимых неисправностей применяют следующие методы.
Поиск неисправности с помощью металлического шарика
Выявить замыкание изоляции можно при помощи понижающего трехфазного трансформатора. Напряжение вторичной обмотки не должно превышать 40 Вольт.
На разобранный двигатель подается напряжение с трансформатора. Внутрь двигателя по кругу запускают металлический шарик. При исправных обмотках он начинает «бегать» по кругу без остановки.
Если имеется замыкание обмотки, то шарик, сделав два три круга примагничивается в месте неисправности.
Если отсутствует шарик, проверить можно с помощью пластины из трансформаторного железа. Можно использовать железо от неисправного трансформатора. Пластину прикладывают по кругу поочередно. В неисправном месте пластина начнет вибрировать. В остальных местах она примагничивается.
Проверяя исправность электродвигателя, не стоит забывать о технике безопасности. Корпус двигателя должен быть заземлен. При этом, категорически запрещено подавать напряжение выше 40 Вольт на обмотки.
На рисунке снизу показана методика проверки с помощью шарика:
Проверка специальным прибором
Поиск межвиткового замыкания электродвигателя можно производить с помощью прибора для проверки пробоя изоляции обмоток. Его можно приобрести через интернет или сделать самостоятельно. Многочисленные схемы приведены в интернете. Они не сложные. Повторить может любой специалист, имеющий навыки работы с паяльником и разбирающийся в электросхемах.
Как определить неисправность, подробно расписано в инструкции к прибору. Диагностика выполняется за считанные минуты. Однако, для выполнения диагностики необходим осциллограф.
Это дорогостоящий прибор. Работать на нем умеют не все мастера. Поэтому этот метод проверки не получил массового распространения.
Сейчас промышленность выпускает устройства, которые не требуют применения осциллографа. В нем имеются два светодиода, по которым определяют неисправность.
Прибор представляет собой генератор, колебательный контур которого состоит из конденсатора и обмотки двигателя. Подстроечным резистором добиваются возбуждения контура. В этом случае светодиод начинает мигать. Поочередно подсоединяют все обмотки. При подключении неисправной обмотки, светодиод будет гореть постоянно. Т.е. произойдет срыв генерации.
Диагностика якоря с помощью дросселя
Для проверки якоря применяют дроссель. Он представляет собой трансформатор с вырезанным сердечником. Используется прибор заводского изготовления или самодельный.
Сделать его можно при наличии неисправных вибрационных насосов «Малыш» или «Ручеек». Подробная инструкция с описанием имеется в интернете.
Проводились измерения на заводском приборе и самодельном, изготовленном по методике, описанной в интернете. Результат оказался одинаковым.
Как проверять неисправность данным устройством. В вырез помещается якорь. На дроссель подается напряжение. При этом обмотка якоря будет представлять вторичную обмотку трансформатора.
С помощью пластины из трансформаторного железа проверяем исправность обмотки. Постепенно поворачивая якорь, в месте пробоя, пластина примагничивается к якорю и начинает вибрировать. Это показано на нижеприведенном рисунке:
Измерение сопротивления тестером
При отсутствии дросселя можно произвести проверку аналоговым тестером. Стоит отметить, что таким образом можно проверить обрыв обмотки, а замыкание витков проверяют вышеописанным способом.
Для этого производят замеры между ламелями якоря. Сопротивление проводников должно быть одинаковым.
Обязательно производят проверку замыкания проводов на корпус. Для этого необходимо один конец тестера соединить с корпусом и поочередно прозвонить каждую обмотку. Такую проверку выполняют при условии отсутствия обрыва в обмотках.
На фото снизу показано, как измерять сопротивление проводников:
Проверка статора тестером
Проверить целостность обмотки статора можно с помощью тестера. Для этого достаточно измерить сопротивление каждой в отдельности. Замеры выполняют с помощью высокоточного прибора. Не лишне проверить на отсутствие пробоя изоляции на корпус с помощью мегомметра.
На рисунке вверху показана прозвонка целостности обмоток:
Устранение электрических неисправностей электродвигателя

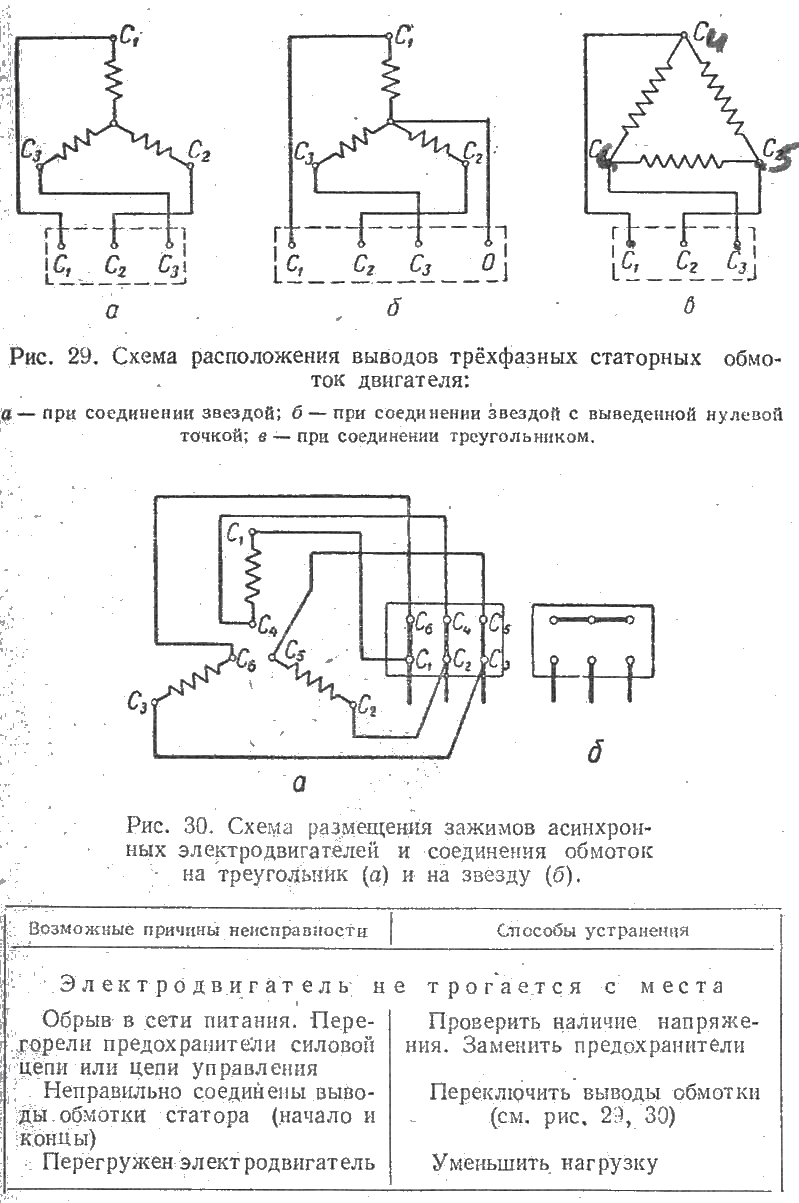

Открыв коробку двигателя вы увидите начала и концы обмоток. Европейское обозначение обмоток V, U, W, единицы — начала, двойками концы. Советское и русское: С1-С4 первая обмотка, С2-С5 вторая, а С3-С6 третья. Некоторые обозначают буквами A, B, C, но это уже отклонение от стандарта.
Если же вы открыли коробку и увидели там провода без ярлыков, маркерных надписей, то вам придется самим выяснить это. Возможно наша статья вам поможет — Как найти начало и конец обмотки электродвигателя.
Итак. Берем мультиметр и ставим в режим прозвонки. Для начала поставим один щуп на болт заземления, а вторым проверим каждую обмотку на замыкание на корпус.
Если есть сомнения, то ставим максимальное значение на мультиметре для сопротивления (2000к) и проверяем. Если все исправно, то на приборе должна отображаться единица, означающая бесконечность и невозможность выдать точное значение.
Причины неисправности и характерные признаки
Основные факторы, которые влияют на выход статора из строя следующие:
- питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
- во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
- при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
- длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
- во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.
408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт
Характерными признаками неисправности статора являются следующие:
- появляется стойкий запах подгоревшей изоляции проводов обмотки;
- ощутимо повышается температура корпусных деталей болгарки;
- электропривод болгарки гудит сильнее, чем в обычных условиях;
- вполне реально появление задымленности;
- шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
- возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.
Как определить межвитковое замыкание
При эксплуатации любого оборудования, рано или поздно возникают различные неисправности, требующие ремонта. Не являются исключением и электрические двигатели. Причин этому большое количество и одной из них является межвитковое замыкание. В этом случае, сгорает казалось бы совершенно исправный двигатель. Или он просто перестает работать. Поэтому, очень часто возникает проблема, как определить межвитковое замыкание, чтобы устранить причину неисправности.
Причины межвиткового замыкания
Как правило, все короткие замыкания возникают из-за нарушения изоляции каких-либо элементов в электротехнических устройствах и их соприкосновении между собой. В электрических двигателях, кроме замыкания на корпус, нередко присутствуют проявления межвиткового замыкания. Такое случается, когда между собой замыкаются обмотки статора или ротора.Основной причиной межвиткового замыкания считается перегрев двигателя. При повышенной температуре происходит разрушение лака, покрывающего обмотки. В результате, обмоточные витки оголяются и начинают взаимодействовать друг с другом, вызывая замыкание. Даже при наличии одной такой точки, двигатель перестает работать. Устранение такой неисправности производится только с помощью перемотки.
Определение межвиткового замыкания
Прежде всего, необходимо точно установить отсутствие дополнительной нагрузки на двигатель. Обычно, это случается при засорении воздушной системы или заедании механической части.
Что бы определить межвитковое замыкание, нужно понаблюдать за работающим двигателем. Как правило, происходит интенсивное круговое искрение. Кроме того, ощущается неприятный запах горелой изоляции. После установления причины, нужно определить точное место неисправности.
При визуальном осмотре, обмотки якоря не должны быть вспученными и почерневшими. Запах горелого также должен отсутствовать. Также осматривается и коллектор на наличие замыканий между его пластинами.
Замыкание обмотки статора определяется путем измерения сопротивления между корпусом и обмоткой, а также сопротивления самой обмотки. В нормальном состоянии, разница сопротивлений крайне незначительная. Если же этот показатель превышает 10%, то необходима замена обмотки, имеющая меньшее сопротивление.
Основным ремонтом в данной ситуации служит перематывание неисправных обмоток. Это возможно только в специальных условиях при участии квалифицированных специалистов.
