Кабели силовые с пропитанной бумажной изоляцией

Отражающий тип теплоизоляции — утепление фасадов, стен домов

Основной сутью данных материалов является замедление движения тепла. Теплопотери зачастую возникают из-за выхода инфракрасных лучей из здания, которые могут с легкостью пронизывать даже типичные строительные материалы. Именно отражающие изделия способны останавливать те самые лучи, благоприятно способствуя сохранению приятной и комфортной температуры внутри комнат или офисов. В качестве основы зачастую используется алюминий, реже – серебро или золото, напыляемое на изоляционный материал. Неоспоримым плюсом является то, что такие изделия повсеместно являются и пароизоляторами.

Самым распространенным представителем подобного типа изоляции является полированный алюминий, который, хоть и тонкий на вид, но отлично справляется со своей работой.

Выбирая виды утеплителей для стен снаружи, всегда обращайте внимание на характеристики материала, а также приобретайте продукцию только зарекомендовавших себя брендов. Виды утеплителей для стен внутри выбираются точно таким же образом, впоследствии обеспечивая жилье дополнительной звукоизоляцией

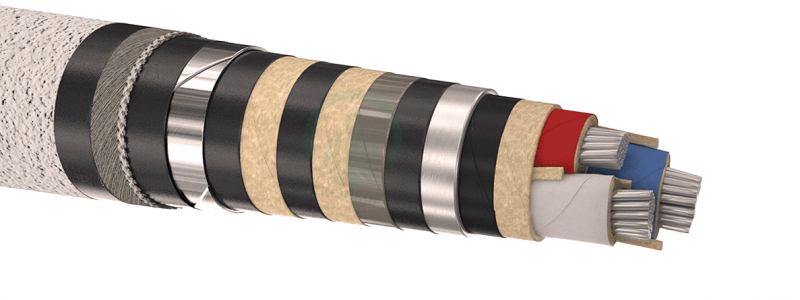

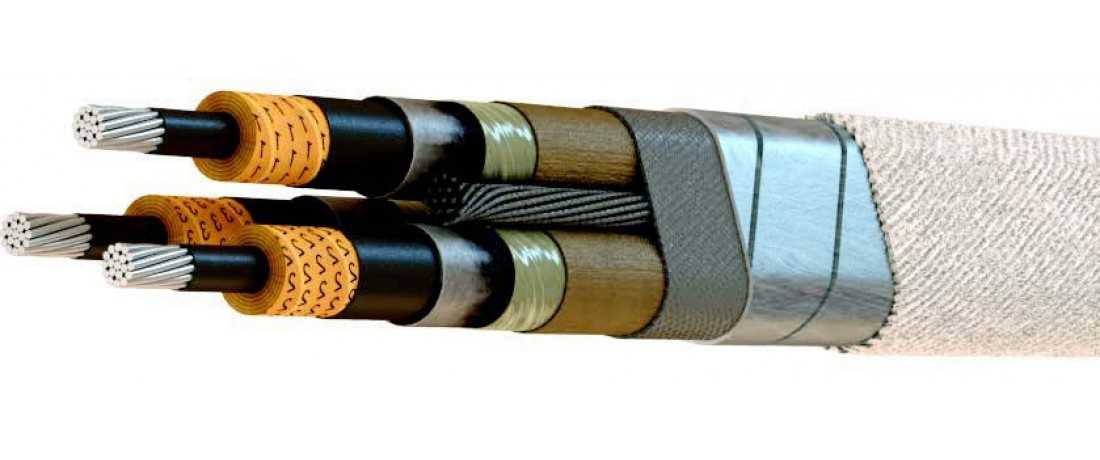

Кабели силовые с пропитанной бумажной изоляцией. Особенности

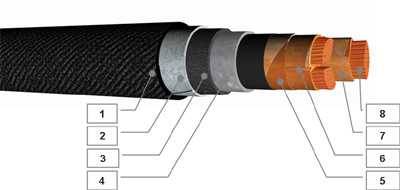

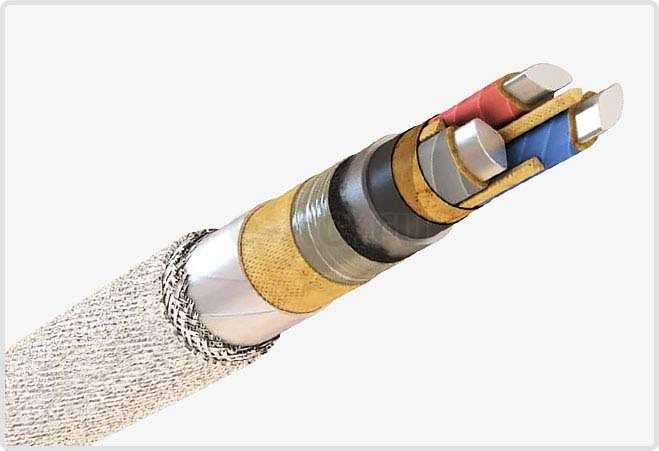

Силовой кабель с бумажной изоляцией – это трех- или четырехжильный кабель с токопроводниками из меди или алюминия, имеющий поясную изоляцию и рассчитанный на напряжение до 10 КВ.

Широкая популярность этого вида изоляции обусловлена простотой ее изготовления, доступностью материала, и как следствие, невысокой ценой для потребителя.

Изготавливают ее в несколько этапов. Сначала обматывают токопроводники (каждый в отдельности) лентами из специальной многослойной бумагой из сульфатной целлюлозы

Важно, чтобы намотка была ровной, без заломов и морщин, чтобы не попадал воздух. Между мотками делают небольшие зазоры, для того чтобы кабель можно было поворачивать, не повредив изоляцию

Далее уже намотанную на жилы бумагу пропитывают специальным составом — маслоканифольной смесью. После пропитки изоляция из бумаги в разы улучшает свои харктеристики. Пропитанная изоляция обладает большей электрической прочностью, нежели простая бумажная.

Этот тип изоляции применяется достаточно часто, поскольку изделия с ним служат долго и стоят недорого. Еще одним плюсом является широкий диапазон температур использования изделий. Справедливости ради нужно сказать, что недостатки у этой изоляции тоже есть. Например, кабели с такой изоляцией обязательно должны иметь оболочку из металла, которая бы препятствовала попаданию воды. Еще один минус в том, что если кабель проклыдавается на наклонных поверхностях, то пропитка изоляции может со временем стекать в одну сторону. В этом случае другая сторона обедняется и перестает выполнять свои функции.

Нестекающий состав

Нестекающий состав в кабелях состоит из церезина ( продукт переработки нефти и сланцевого масла), вязкого минерального масла, канифоли и полиизобутилена. Церезин обеспечивает несте-кание пропиточного состава.

Примерные рецептуры нестекающих пропиточных составов.

Широкое применение нестекающие составы находят в Англии, где для их изготовления применяется также синтетический церезин, часто называемый там микрокристаллическим воском. Кроме того, для указанных целей в Англии используется полиизобутилен. В табл. 6 — 1 приведены примерные рецептуры этих нестекающих пропиточных составов.

Силовые кабели, пропитанные нестекающим составом и кабели с обедненно-пропитан-ной изоляцией, должны применяться на вертикальных и крутонаклонных трассах.

Схема выполнения эпоксидного барьера при монтаже концевой муфты.

Кабели с бумажной изоляцией, пропитанной нестекающим составом на основе церезина, прокладываемые без ограничения раз: ности уровней, монтируются с применением тех же муфт и заделок, что и кабели с нормально пропитанной бумажной изоляцией. Однако преимущественно должны применяться эпоксидные муфты и заделки или металлические муфты и заделки с заливочными массами марок МБ-90 и МБ-70. При необходимости применения муфт с маслоканифольными заливочными массами ( МК-45) или битуминозными массами, содержащими трансформаторное масло ( например МБМ), должны быть приняты меры для предотвращения ухода указанных заливочных масс в кабель. Такие же меры должны быть приняты при соединении кабеля с нормальной пропиткой и кабеля с нестекающей пропиткой.

Кабели силовые с бумажной изоляцией, пропитанной нестекающим составом, предназначенным для прокладки на вертикальных и крутонаклонных участках трасс без ограничения разности уровней.

Силовые кабели с бумажной изоляцией, пропитанной нестекающим составом, по ГОСТ 18409 — 73 изготовляются для напряжений 6, 10 и 35 кВ переменного тока частотой 50 Гц, но могут быть использованы в сетях постоянного тока.

Кабели силовые с бумажной изоляцией, пропитанной нестекающим составом, предназначены для прокладки на вертикальных и крутоиаклонных участках трасс без ограничения разности уровней.

Силовые кабели с бумажной изоляцией, пропитанной нестекающим составом, по ГОСТ 18409 — 73 изготовляются для напряжений б, 10 и 35 кВ переменного тока частотой 50 Гц, но могут быть использованы в сетях постоянного тока.

Медные или алюминиевые токопроводящие жилы силовых кабелей с бумажной изоляцией, пропитанной нестекающим составом ( ГОСТ 18409 — 73, должны быть с поясной изоляцией — секторной формы, а для одножильных и трехжильных кабелей с отдельными оболочками жил — круглой формы.

Медные или алюминиевые токопроводящие жилы силовых кабелей с бумажной изоляцией, пропитанной нестекающим составом ( ГОСТ 18409 — 73), должны быть с поясной изоляцией — секторной формы, а для одножильных и трехжильных кабелей с отдельными оболочками жил — круглой формы.

Указанная разность уровней не ограничивается и для кабелей с бумажной изоляцией, пропитанной нестекающим составом.

Емкость фазы маслонаполненных кабелей.

Разность уровней для кабелей с пластмассовой, резиновой и бумажной изоляцией, пропитанной нестекающим составом, не ограничивается.

Характеристики электроизоляторов

Ко всем без исключения электроизоляторам предъявляются общие требования.

Электрическая прочность

Способы огнезащиты электрических коммуникаций

Главная задача диэлектрика – обеспечить требуемый уровень значения величины электрической прочности на пробой. Данная величина находится в прямой зависимости от того, насколько толстая фарфоровая стенка изолятора. Нарушение прочности происходит при пробое твердого диэлектрика или в результате разряда по поверхности изолятора. Прочность характеризуется напряжением промышленной частоты, которое способен выдержать изолятор при сухой и мокрой поверхности, а также импульсным напряжением при испытании. Эту величину проверяют специальным прибором – мегаомметром.

Удельное сопротивление

Изоляционный материал пропускает небольшую часть электрического тока. Эта величина является несоизмеримо малой, в сравнении с теми токами, которые протекают постоянно по жилам. Электрический ток может идти через два пути: сквозь сам изоляционный материал или по его поверхности. Удельным сопротивлением называется величина сопротивления единицы объема материала. Она равна отношению произведений величин сопротивлений тока, идущего по изолятору и сквозь него, к их же сумме.

В качестве единицы измерения данной величины взято значение сопротивления изоляционного материала, выполненного в форме куба с гранью 1 см, где направление тока совпадает с вектором направления двух наружных противоположных граней. Величина удельного сопротивления зависит от агрегатного состояния материала и других важных величин.

Диэлектрическая проницаемость

После помещения изолятора в электромагнитное поле происходит изменение направления в пространстве частиц с плюсовыми зарядами: они выстраиваются по силовым линиям электромагнитного поля. Электронные оболочки меняют свою ориентацию в противоположную сторону. Молекулы поляризуются. При поляризации диэлектриков происходит образование собственного поля у молекул, которое действует в сторону, противоположную направлению общего поля. Эта способность определяется диэлектрической проницаемостью.

Важно! Диэлектрическая проницаемость характеризует степень поляризации диэлектрика. Она оказывает влияние на емкость таких элементов, как конденсаторы

При их изготовлении следует применять изоляцию с большой величиной диэлектрической проницаемости. Измерение величины производят в фарадах на метр погонный (Ф/м). Единица измерения получила свое название в честь великого английского ученого Майкла Фарадея, внесшего весомый вклад в науку в области электромагнетизма.

Угол диэлектрических потерь

Диэлектрические потери – энергия электрического поля, рассеивающаяся в изоляционном материале за определенную единицу времени. Энергия никуда не исчезает, а переходит из одного состояния в другое (тепло). Чем выше величина потерь, тем больше риск теплового разрушения диэлектрика. Эта характеристика электроизолирующего материала измеряется тангенсом угла диэлектрических потерь. Зависимость тангенса угла от значения диэлектрических потерь линейная.

Как замерять степень изоляции проводов?

Примерно 1 раз в 3 года необходимо производить проверку изоляции сети мегомметром, напряжение которого должно составлять 500 или 1000 В.

Сопротивление нужно вымерять между каждыми двумя проводами при отключенной сети. В этом случае лампы необходимо вывинтить, а все выключатели установить во включенное положение. При этом минимальное сопротивление изоляции должно составлять 5 мОм.

Когда вы будете проверять уровень сопротивления изоляции, то обязательно обращайте внимание на то, исправны ли заземляющие провода. В случае если сопротивление изоляции будет составлять менее 5 мОм, необходимо выяснить причину данного дефекта, а затем устранить его

Особенности пластмассовой изоляции кабеля

Пластмасса как изоляционный материал упрощает технологию изготовления, прокладку и монтаж силовых кабелей. Пластмассовую изоляцию кабеля чаще всего выполняют из ПВХ либо СПЭ (сшитого полиэтилена).

Полиэтилен хорошо подходит для изолирования высоковольтных кабелей. Такой изоляционный вид имеет ряд достоинств:

диапазон рабочих температур больше, чем у проводов с другим типом изоляции;
экологическая безопасность (кабель можно прокладывать на любых объектах, практически без техобслуживания использовать кабельные линии);
стойкость к воздействию кислот, щелочей и влаги;
работы по монтажу и прокладке данных кабелей могут выполняться без дополнительного подогрева с радиусом изгиба до 15 наружных диаметров и при однократном изгибе — до 7,5 при температуре от -15 до -20°C;
одинаковая легкость прокладки в разных зонах (и на сложных трассах, и в кабельных сооружениях);
прочность (повреждаемость на несколько порядков ниже, если сравнивать с бумажной изоляцией);
кабель можно прокладывать по пересеченной местности.

Диэлектрические свойства СПЭ довольно высокие. От метода изготовления зависит плотность полиэтилена. Так, высокоплотный СПЭ обладает хорошей механической стойкостью и высокой температурой плавления. Он теряет эластичность при температуре от 140°C, в то время как низкоплотный — всего при 105°С.

Добавки органических перекисей и дальнейшая вулканизация делают СПЭ стойким к растрескиванию, а также способствуют повышению температуры его плавления.

Бумажно-масляная изоляция

Бумажно-масляная изоляция состоит из ряда последовательных слоев пропитанной маслом бумаги и масляных прослоек между слоями бумаги. Технологически эта изоляция выполняется путем намотки бумажного остова и последующей пропитки изоляции маслом. Поэтому бумажно-масляная изоляция называется также бумажно-пропитанной изоляцией. В настоящее время бумажно-масляная изоляция по праву считается изоляцией высшего качества, используемой в конструкциях с наиболее высокими напряжениями электрического поля. Бумажно-масляная изоляция обеспечивает наибольшую электрическую прочность при данных габаритах аппарата или наименьшие габариты при данной прочности, по сравнению с другими распространенными видами изоляции.

Бумажно-масляная изоляция, состоящая из бумаги, пропитанной маслом.

Бумажно-масляная изоляция требует значительного повышения технологической культуры производства, разработки и внедрения ряда новых технологических процессов.

Принципиальная схема циркуляции масла в турбогенераторе типа.

Бумажно-масляная изоляция позволяет применять более высокие номинальные напряжения для генераторов без значительного увеличения затрат.

Влияние тонкого барьера на пробивное напряжение ( 50 Гц трансформаторного масла в резконеоднородном поле.

Бумажно-масляная изоляция изготовляется из слоев пропитанной маслом бумаги, причем промежутки между слоями бумаги тоже заполнены маслом. Бумажно-масляная изоляция является самой надежной и поэтому применяется в изоляционных конструкциях с наиболее высокими напряженностями электрического поля. Пробивное напряжение масляных промежутков определяет пробивное напряжение всей бумажно-масляной изоляции, так как электрическая прочность масла ниже, чем бумаги. Несмотря на большое разнообразие изоляционных конструкций отношение бм / бб остается примерно равным 1 — 1 7, где бм — толщина масляного промежутка, 66 — толщина бумаги.

Бумажно-масляная изоляция широко применяется для изолировки обмоток трансформаторов тока для наружной устано вки.

Бумажно-масляная изоляция в трансформаторах тока серии ТФН разделена поровну между первичной и вторичной обмотками, следовательно, каждая из них изолирована лишь на половинное напряжение, что облегчает отвод тепла и улучшает условия работы изоляции.

Структура бумажно-масляной изоляции кабеля при намотке ленты с отрицательным перекрытием.

Бумажно-масляная изоляция является неоднородным слоистым диэлектриком. Ее макроскопическую структуру составляют слои пропитанной минеральным маслом бумаги и масляные прослойки, заполняющие зазоры между слоями бумаги.

Конструктивное выполнение перемычки СН-ВН и отвода от обмотки СН в автотрансформаторе 500 / 220 ка.

Бумажно-масляная изоляция в силовых трансформаторах применяется многими зарубежными фирмами. На рис. 15.31 приведена конструкция такой изоляции, выполненной в виде сплошного массива Основное достоинство бумажно-масляной изоляции по сравнению с маслобарьерной заключается в большей электрической прочности ( примерно на 40 — 60 %), что дает возможность при том же напряжен, значительно уменьшить изоляционные промежутки. Эго достоинство полностью реализуется при сплошной изоляции Если сделать в изо ляции каналы для охлаждения, то электрическая прочность все-промежутка определяется масляным каналом, а не бумагой В последнем случае изоляция, выполненная из кабельной бумаги, по существу является маслобарьерной, с той лишь разницей, что барьером служит ulrl cl Т И3 ТВеРД Г элхек фокаРтона, а из мягкой кабельной бумаги.

Свойства термостойких кабелей

Строение термостойкого провода

Термостойкие изделия обладают улучшенной защитой по сравнению с классическими проводниками. Это привело к тому, что срок службы подобных электромонтажных устройств значительно возрастает. Кабель может покрываться такими видами защиты, которые позволят устанавливать его даже в местах с высоким риском бактериальных или химических разрушений. Защитный слой является стойким к образованию грибка, плесени и других культур на поверхности кабеля.

Кабель лучше переносит высокие температуры. При холоде может треснуть защитное покрытие, из-за чего проводник станет непригодным для дальнейшего использования.

Покупая устройство, нужно заранее ознакомиться с его характеристиками, чтобы не ошибиться в условиях эксплуатации конкретной модели.

Бумажная маслопропитанная изоляция

Чтобы провод сгибался без повреждения изоляции, бумажную ленту наматывают на жилу с перекрытием 20—30%, чтобы она прилегала к жиле и предыдущему слою с зазором. Зазоры между витками в соседних лентах не должны совпадать, иначе ухудшатся электрические характеристики. Бумага для изоляции делается из сульфатной целлюлозы и пропитывается жидким диэлектриком — маслоканифольным составом.

Бывают кабели для прокладки на вертикальных и крутонаклонных трассах. Их бумажную изоляцию пропитывают нетекучим составом с добавлением церезина. Церезин — воскообразное вещество, образующее с кабельным маслом однородную смесь.

Производители

На территории России функционируют более 100 предприятий-производителей кабельно-проводниковой продукции, из которых более 30 — крупные. Здесь указаны самые известные и популярные заводы, изделия которых соответствуют международным стандартам.

Особенности

«Севкабель»

ООО «Севкабель» — завод в г. Санкт-Петербурге, который лидирует на Российском рынке. Кабельно-проводниковая продукция выпускается в соответствии с ГОСТ и имеет необходимые сертификаты соответствия. На предприятиях ГК «Севкабель» производятся:

Силовые кабели с изоляцией из сшитого полиэтилена низкого, среднего и высокого напряжения, силовые кабели с ПВХ изоляцией, кабели с пропитанной бумажной изоляцией.
Кабели гибкие с резиновой изоляцией, контрольные, радиочастотные, коаксиальные кабели.
Провода для воздушных линий электропередач, осветительные, обмоточные, установочные, эмалированные провода.
Кабели связи, геофизические, оптические, шахтные, судовые кабели, а также специализированные кабели.

Описание предприятия по разработке кабельной продукции

«Москабель»

ОАО «Москабель» — производит несколько наименований установочных термостойких проводов, среди которых и ПРКА. Изделия отличаются высоким качеством и надежностью. Первым делом это выразилось в снабжение продукцией для строительства не только на территории СССР, но и многих зарубежных стран, нефте/газопроводов, линий высоковольтных электропередач, и железных дорог. В послевоенное время «Москабель», также продолжил обеспечение своей продукцией непосредственно в его цехах появились первые кабели для Московского метрополитена и Останкинской телебашни.

Вам это будет интересно Описание провода ПУНП

Спустя много лет завод признан одним из крупнейших кабельных предприятий в центральной части России, производит множество типов силовых кабелей, в перечень которых входят:

С пропитанной бумажной изоляцией — напряжение до 10 кВ;
C полимерной изоляцией (ПВХ, ПЭ) — напряжение до 6 кВ;
Cамонесущие изолированные провода (СИП) — напряжение до 35 кВ.

Так как безопасность должна стоять на первом месте, то активно внедряется производство пожаробезопасных кабелей с применением изоляции из вулканизированного полиэтилена (Пв), и огнестойких кабелей (с индексом «нг-FR»).

Особенности предприятия

«Электрокабель»

ОАО «Электрокабель» — завод г. Кольчугино, Владимирской области, имеет заслуженную репутацию самого известного отечественного производителя кабелей и проводов всех марок. Благодаря широкому ассортименту кабельно-проводниковой продукции, потребители могут сделать правильный выбор.

За последний год поставлено на производство более 500 марок кабельных изделий. И это во многом благодаря современному высокотехнологичному оборудованию ведущих машиностроительных фирм мира. В основной капитал завода за последние десять лет было инвестировано более двух с половиной миллиардов рублей.

Компания по производству качественного проводника

«Камский кабель»

ООО «Камский кабель» — гарантирует товар самого высокого качества, поддерживаемого за счет собственного контрольно-испытательного центра. Современное технологическое оборудование, мощная испытательная база предприятия обеспечивают выпуск качественных кабельно-проводниковых изделий с различными видами изоляции:

бумажно-пропитанной,
резиновой,
из ПВХ пластиката,
сшитого полиэтилена,
фторопластовых пленок,
стеклонитей,
эмальлаков,
других современных материалов.

Самая широкая в отрасли номенклатура предлагаемых предприятием изделий включает в себя более 50 000 маркоразмеров кабелей и проводов, выпускаемых как по российским (ГОСТ и ТУ), так и по зарубежным стандартам IEC (МЭК), а также национальным стандартам других стран (Великобритании BS, Германии DIN).

Основными принципами предприятия являются максимально полное удовлетворение потребностей клиентов, чёткое выполнение всех обязательств, персональный подход к каждому клиенту и гибкая ценовая политика.

В завершение следует отметить, что при проектировании электропроводки важно обеспечить надёжное и бесперебойное функционирование системы в конкретном помещении. При выборе определенной модели необходимо учесть все технические и эксплуатационные характеристики

Бумажно-пропитанная изоляция (БПИ)

Исходными материалами служат специальные электроизоляционные бумаги и минеральные (нефтяные) масла или синтетические жидкие диэлектрики.

Основу бумажно-пропитанной изоляции составляют слои бумаги. Рулонная бумажно-пропитанная изоляция (ширина рулона до 3,5 м) применяется в секциях силовых конденсаторов и в вводах (проходных изоляторах); ленточная (ширина ленты от 20 до 400 мм) — в конструкциях с электродами относительно сложной конфигурации или большой длины (вводы высших классов напряжения, силовые кабели). Слои ленточной изоляции могут наматываться на электрод внахлест или с зазором между соседними витками. После намотки бумаги изоляция подвергается вакуумной сушке при температуре 100-120°С до остаточного давления 0,1-100 Па. Затем под вакуумом производится пропитка бумаги тщательно дегазированным маслом.

Дефект бумаги в бумажно-пропитанной изоляции ограничен пределами одного слоя и многократно перекрывается другими слоями. Тончайшие зазоры между слоями и большое количество микропор в самой бумаге при вакуумной сушке обеспечивает удаление из изоляции воздуха и влаги, а при пропитке эти зазоры и поры надежно заполняются маслом или другой пропиточной жидкостью.

Конденсаторные и кабельные бумаги имеют однородную структуру и высокую химическую чистоту. Конденсаторные бумаги самые тонкие и чистые. Трансформаторные бумаги используются в вводах, трансформаторах тока и напряжения, а также в элементах продольной изоляции силовых трансформаторов, автотрансформаторов и реакторов.

Для пропитки бумажной изоляции в силовых маслонаполненных кабелях 110-500 кВ используются маловязкие нефтяныеили синтетические кабельные масла, а в кабелях до 35 кВ — маслонаполненные смеси повышенной вязкости.

В силовых и измерительных трансформаторах и вводах пропитка осуществляется трансформаторным маслом. В силовых конденсаторах применяется конденсаторное масло (нефтяное), хлорированные дифенилы или их заменители, а также касторовое масло (в импульсных конденсаторах).

Нефтяные кабельные и конденсаторные масла более тщательно очищены, чем трансформаторные.

Хлорированные дифенилы, обладая высокой относительной диэлектрической проницаемостью, повышенной стойкостью к воздействию частичных разрядов (ЧР) и негорючестью, токсичны и экологически опасны. Поэтому масштабы их применения резко сокращаются, их заменяют экологически чистыми жидкостями.

Для снижения диэлектрических потерь в силовых конденсаторах используют комбинированную изоляцию, в которой слои бумаги чередуются со слоями полипропиленовой пленки, у которой на порядок меньше чем у непропитанной бумаги. Такая изоляция обладает более высокой электрической прочностью.

Недостатками бумажно-пропитанной изоляции являются невысокая допустимая рабочая температура (не более 90°С) и горючесть.

Изоляция

Для силовых кабелей применяется бумажная пропитанная и пластмассовая изоляция. Изоляция, наложенная непосредственно на жилу кабеля, называется изоляцией жилы. Изоляция многожильного кабеля, наложенная поверх изолированных скрученных жил, называется поясной изоляцией.

Бумажная пропитанная изоляция — это многослойная изоляция из лент кабельной бумаги, наложенных в виде обмотки, и изоляционного пропиточного состава.

Для изоляции силовых кабелей напряжением до 10 кВ применяется однослойная кабельная бумага по ГОСТ 23436-83* Е марок К-080, К-120, К-170 (толщина бумаги 0,08; 0,12 и 0,17 мм). В зависимости от вязкости пропиточного состава кабели с бумажной изоляцией могут быть изготовлены с вязким пропиточным, с обсд-ненно-пропш очным и с нестекающим пропиточным составом.

Кабель с вязким пропиточным составом — это кабель с бумажной изоляцией, пропитанный маслоканифольным составом марки МП-3, в состав которого входят канифоль — 7,5±2,5 %, полиэтиленовый воск — 3±2 %, остальное — нефтяное масло (для пропиточного состава применяют нефтяное масло марки КМ-25).

Кабель с обедненно-пропитанной изоляцией — это кабель с вязким пропиточным составом также марки МП-3, но свободная часть его частично или полностью удалена, т. е. бумажная изоляция освобождена от избытка пропиточного состава. Кабели с обедненно-пропитанной изоляцией выпускаются на напряжение до 6кВ н маркируются с добавлением через дефис буквы В, например ААШв-В. Кабели с обедненно-пропитанной изоляцией предназначены для вертикальных и наклонных трасс с ограниченной разностью уровней.

Кабель с нестекающим пропиточным составом — это кабель с бумажной изоляцией, пропитанной изоляционным составом, вязкость которого такова, что при рабочих температурах кабеля он не способен к перемещению (стенанию). В качестве нестекаюшего пропиточного состава используется маслоканифольный состав марки МП-5, содержащий 3-2% канифоли, 18±1% полиэтиленового воска, остальное количество — нефтяное масло и церезин. Бумажная изоляция, пропитанная этим составом, предназначена для прокладки кабелей на вертикальных и наклонных трассах без ограничения разности уровней. Кабели с нестекающим пропиточным составом маркируются индексом Ц, стоящим впереди обозначений марки кабеля, например ЦААШв.

Таблица 1.11. Бумажная изоляция жил одножильных и трехжильиых кабелей с отдельными оболочками.

Таблица 1.12. Бумажнаи изоляция жил и поясная изоляция многожильных кабелей.

		Номинальная толщина, мм
Напряжение кабеля, кВ	Сечение жил, мм*	изоляции жил	поясной изоляции
1	6-95 120, 150 185, 240	0,75 0,85 0,95	0,5 0,6 0,6
3	6-240	1,35	0,7
6	10-240	2	0,95
6 — обедкенно-пропитаииая изоляция	16-120	2,75	1,25
10	16-240	2,75	1,25

Номинальная толщина изоляции жил и поясной изоляции кабелей с бумажной изоляцией, пропитанной нестекающим составом по ГОСТ 18409-73* Е, указана в табл. 1.13.

Таблица 1.13. Толщина изоляции жил и поясиой изоляции кабелей с бумажной изоляцией, пропитанной нестекающим составом

Напряжение кабеля, кВ

Сечение жил, мм2

Номинальная

толщина, мм

изоляции жил

поясной изоляции

25-185 25-185

2,0 2,75

0,95 1,25

Кабели по ГОСТ 16442-80* с пластмассовой изоляцией (табл. 1.14) имеют изоляцию из пластической массы в виде сплошного слоя, выполненного из поливинилхлоридного пластиката по ГОСТ 5960-72* или из композиции полиэтилена по ГОСТ 16336-77*.

Таблица 1.14. Толщина пластмассовой изоляции жил

Напряжение, кВ	Сечение жилы, мм2	Номинальная толщина изоляции, мм
из полиэтилена, самозатухающего полиэтилена или поливинилхлоридного пластиката	из вулканизированного полиэтилена
0,66	16	0,9	0,7
25, 35	1,1	0,9
	50	1,3	1
1	16	1	0,7
	25, 35	1,2	0 9
	50	1,4	1
	70	1,4	1,1
	95	1,5	1,1
	120	1,5	1,2
	150	1,6	1,4
	185	1,7	1,6
	240	l,q	1,7
3	16-240	2,2	2
6	16-240	3* 3,4*t	3

* Для полиэтилена. * Для поливинилхлорида.

На кабели с пластмассовой изоляцией поверх скрученных изолированных жил должна быть наложена поясная изоляция.

Примечания:

При поясной изоляции из шланга не должно быть сваривание шланга с изоляцией жил.
Ленты должны быть изложены с перекрытием пе менее 20 %.

Выпрессованная (шланг) или из лент поливинилхлоридного пластиката и двух лент полиэтилентерефталатной пленки и двух лент крепнрованной бумаги должна быть выпрессована из материала данной изоляции, нли из поливинилхлоридного пластиката, или из других лент.
