Кабельные концевые муфты для кабелей с пластмассовой изоляцией на напряжение 1 кв

Типы муфт, их классификация

Кабельная арматура в зависимости от своего назначения и сферы применения бывает нескольких типов (ГОСТ 13781.0-86). Для удобства рассмотрения данные сведены в таблицу:

№ п/п	Тип муфты	Назначение	Обозначение
1.	Соединительные	Соединение отрезков кабелей	С
2.	Ответвительные	Подсоединение к основной силовой трассе распределительных кабелей	О
3.	Соединительно-переходные	Коммутация кабелей с пластиковой изоляцией и их аналогов с иными видами изоляции	СП
4.	Стопорные	Коммутация кабелей с изоляцией из пропитанной бумаги на трассах с большим наклоном, для исключения стекания пропиточного состава	СТ
5.	Стопорно-переходные	Коммутация кабелей в несколько жил с изоляцией из пропитанной бумаги и одножильных изделий с иной изоляционной оболочкой	СТП
6.	Концевые под наружный монтаж	Кабельное оконцевание за пределами помещений	КН
7.	Концевые мачтовые	Кабельное оконцевание при выходе на воздушную ЛЭП вне зданий	КМ
8.	Концевые под внутренний монтаж	Кабельное оконцевание внутри зданий, помещений	КВ

Классификация электротехнических устройств предусматривает их маркировку, которая включает в себя:

1. Сведения о применяемой изоляции: П – из пластмассы (изоляция из бумаги не указывается)
2. Информация о типе муфты (согласно таблицы)
3. Указания на материал изделия: Ч – чугуная, С – свинцовая, Л – латунная, Ст – стальная, Э – из эпоксидной смолы, Р – композиции из резины, т (тт) – трубки термоусадочные, тп – термоусадочные перчатки, сл – самосклеивающиеся ленты
4. Обозначение конструктивных особенностей: однофазные – О, с наличием компенсатора – к, предназначенные для использования под водой – в, (трехфазные не обозначаются)
5. Цифровое (числовое) значение диаметра горловой части муфты или термоусадки
6. Наличие буквенного обозначения «Т» означает тропическое исполнение
7. Информация о типе используемого кожуха (согласно таблицы):

№ п/п	Типы кожухов	Назначение	Обозначение
1.	Противопожарные	Здания, крытые строения, тоннели	К
2.	Подземные	Укладка под слоем грунта	Кз
3.	Подводные	Укладка в водной среде	Кв

1. Сведения о материале: Ч – чугунный, П – пластмассовый, Па – из армированной пластмассы, Ст – стальной
2. Обозначение конструктивных особенностей: у – уменьшенный, кб – наличие колец для установки брони, г – герметичность
3. Указание размера горловой части кожуха (диаметр от 40 до 100 мм)
4. Цифровые указатели на количество жил кабеля, их сечения.

Муфты для кабелей с бумажной изоляцией

Появление термоусаживаемых трубок и перчаток значительно облегчило соединение, ответвление и оконцевание кабелей с бумажной изоляцией. Большинство современных изделий включают данные предметы в перечень комплектации. Термоусаживаемые элементы увеличивают защитный изоляционный слой, предотвращают разматывание бумажной оболочки, делают процесс коммутации жил более комфортным.

Трубки надеваются на жилу прямо поверх бумажной пропитки. Корень разделки заполняется герметиком или мастикой и закрывается перчаткой. Зачищенные концы стыкуются болтовыми соединителями, которые также помещаются в термоусаживаемые трубки, обеспечивающие равномерный слой изоляции.

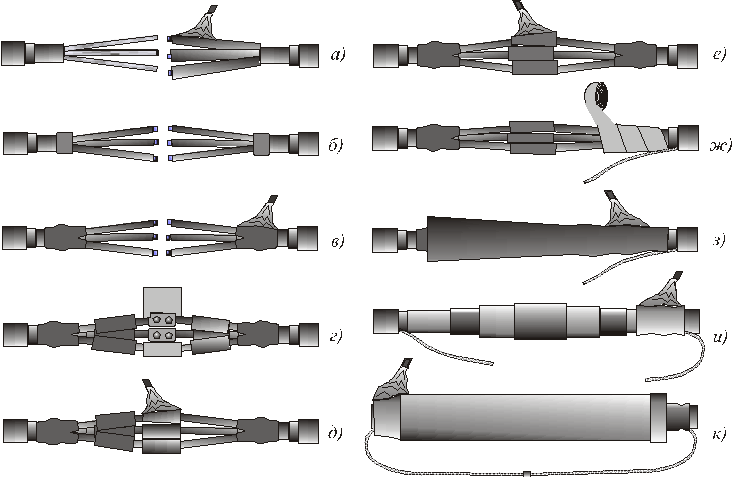

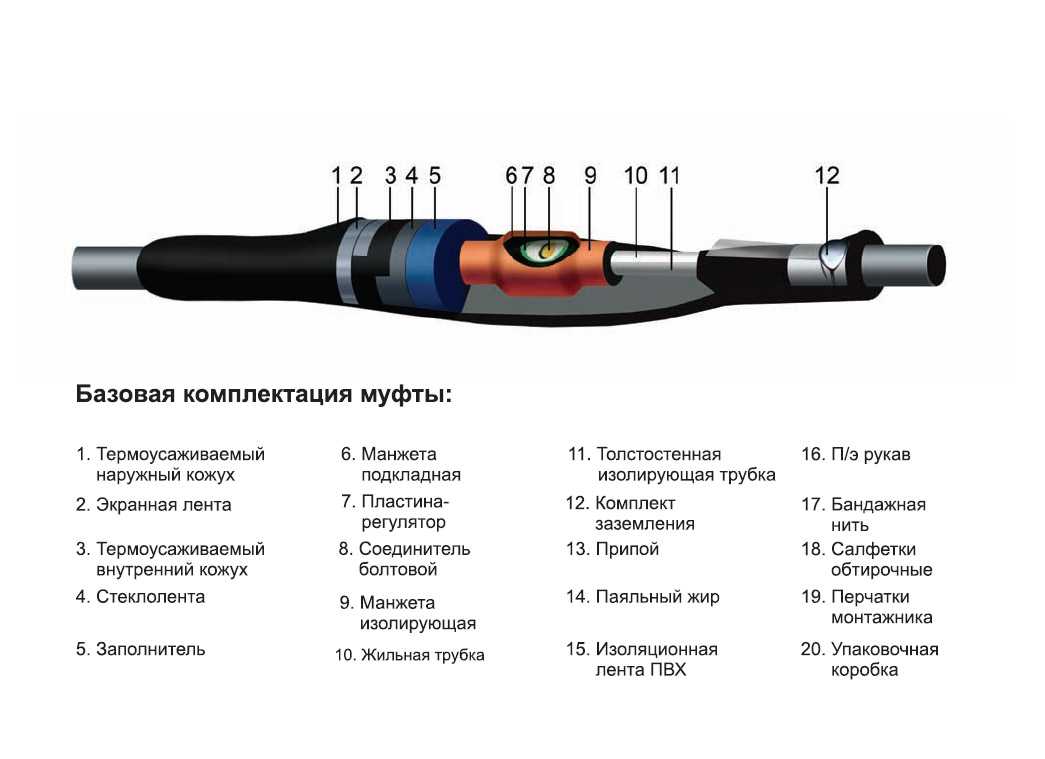

Пример устройства соединительной кабельной муфты для магистрали с тремя жилами

Особенно удобен такой способ при установке соединительно-переходных и стопорно-переходных муфт, где коммутируются проводники в бумажной изоляции с проводниками в пластмассовой изоляции. С помощью трубок не только выравнивается толщина изоляционного слоя, но обеспечивается экранирование зоны соединения.

Соединительно переходные модели для коммутации кабелей с разными типами изоляции

Муфты для кабелей с пластмассовой изоляцией

Отличием может быть использование в качестве разъединителя на корне разделки самосклеивающейся ленты или хлопчатобумажной полосы пропитанной эпоксидным составом, так называемой ленты-герметик. Стыковка концов токоведущих жил осуществляется также с помощью соединительной гильзы и болтового крепления. Эти места тоже помещаются в термоусадочные трубки.

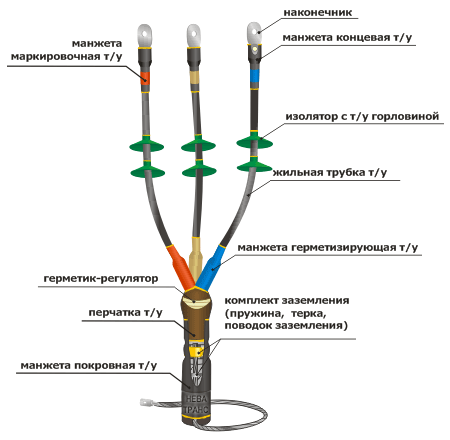

Муфта концевая ПКВтп с применением термоусаживаемых элементов и ленты герметик

В реальной работе допускается использование разных электротехнических устройств. Главным условием является соответствие условиям эксплуатации.

Термоусаживаемые кабельные муфты

Толстостенные изделия под действием горячего воздуха плотно, надежно облегают и принимают конфигурацию кабельного стыка, обеспечивают его изоляцию и защиту от воздействия внешних факторов. Комплектация устройства включает термоусаживаемую трубу с клеем, болтовые соединители или наконечники для жил кабеля, которые обеспечат качественный контакт как механический, так и электрический.

I. Термоусаживаемые компоненты

1. Термоусаживаемые перчатки

Термоусаживаемые перчатки предназначены для герметизации корней разделки многожильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией на напряжение до 35 кВ.

В зависимости от количества жил кабеля перчатки могут быть 3-х, 4-х и 5-ти жильные.

На внутреннюю поверхность корпуса и пальцев перчаток нанесен слой термоплавкого клея, обеспечивающий полную герметизацию после усадки.

В зависимости от функциональных особенностей, перчатки могут быть изолирующими и полупроводящими.

• Изолирующие перчатки

  Выполнены из композиции высококачественных полимеров с добавлением синтетической резины, что придает перчаткам не только хорошие диэлектрические свойства, но и механическую прочность и эластичность. Изолирующие перчатки, в зависимости от композиции материала, подразделяются на низковольтные — напряжение до 1 кВ (цвет перчаток -черный) и трекингостойкие, выполненные из специального антитрекингового материала — напряжение 10 кВ и выше (цвет перчаток — кирпично-красный).

• Полупроводящие перчатки

  В композиционный состав полимера, из которого изготавливаются перчатки, включены соединения, придающие свойства проводимости. Это позволяет использовать перчатки не только для герметизации корня разделки кабеля, но и для переноса границы экрана от среза металлической оболочки к трубкам выравнивания напряженности электрического поля.

2. Полупроводящие трубки

Используются для восстановления экрана кабеля и сглаживания напряженности электрического поля в местах соединения жил.

3. Маслостойкие трубки

Обладают высокой стойкостью к длительному агрессивному воздействию кабельных масел и обеспечивают надежную дополнительную изоляцию высоковольтных муфт.

4. Антитрекинговые трубки

Используются для изоляции кабелей в муфтах на среднее и высокое напряжение в качестве:

• антитрекинговых трубок жильной изоляции;
• антитрекинговых концевых манжет(на наконечник);
• антитрекинговых соединительных манжет (на гильзу).

Выполнены из негорючего антитрекингового материала, стойкого к погодным условиям и старению, токам утечки, поверхностным электрическим разрядам и ультрафиолетовому излучению. Не поддерживают горение.

Обеспечивают надежную изоляцию и функционирование высоковольтных муфт напряжением до 35 кВ даже в самых суровых климатических условиях.

5. Изолирующие трубки

Используются в концевых и соединительных муфтах на напряжение до 1 кВ и в муфтах на напряжение до 10 кВ (комплектация В). Восстанавливают и усиливают жильную изоляцию.

7. Трубки выравнивания напряженности электрического поля (ТВНЭП)

Используются для сглаживания и перераспределения напряженности электрического поля в местах среза экранов кабеля. Выполнены из особого материала с заданными импедансными характеристиками.

8. Защитные кожухи и поясные манжеты

Толстостенные термоусаживаемые кожухи используются для внешней защиты и герметизации соединительных муфт. Поясные термоусаживаемые манжеты используются в концевых муфтах для герметизации узлов заземления и стволовой части муфты.

9. Изоляторы

Используются в концевых муфтах наружной (уличной) установки для кабелей на напряжение от 6 кВ и выше. Выполнены из антитрекингового материала, стойкого к погодным условиям и старению, ультрафиолетовому излучению и явлению трекинга; изолирующие, на напряжение до 35 кВ.

Установка на муфтах наружной установки изоляторов позволяет увеличить длину «пути токов утечки» в режиме эксплуатации благодаря увеличению общей площади изолирующей поверхности муфты.

Изоляторы основания усиливают и дополняют структуру имеющихся жильных «юбок» — изоляторов. Используются в качестве распорного изолятора, надежно фиксирующего разводку жил у основания корня разделки и обеспечивающего необходимый межфазный клиренс в режиме эксплуатации.

Рекомендации по выбору и монтажу

Монтаж концевых муфт проводится при подсоединении электрических приборов и аппаратов. В электрических сетях напряжением более 1 кВ различают крепеж внутренней и наружной установки. При более низком напряжении устройство муфты обеспечивает установку как в закрытом помещении, так и на открытом воздухе.

Чтобы получить надежное сочленение кабелей, необходимо правильно подобрать крепеж для выполнения работ. Для этого надо знать следующие характеристики:

1. Напряжение кабельной линии, на которой будет монтироваться электрическая арматура.
2. Тип изоляционного покрытия проводников, которое может быть выполнено из разных материалов (пластмасса или промасленная бумага). От этого зависит комплектация устройства.
3. Количество жил и их сечение. Определяются по марке кабеля или берутся из проектной документации.
4. Наличие бронеленты. Установка кабельного крепежа требует заземления брони.
5. Тип монтажа концевых муфт. При выборе концевой заделки необходимо знать место установки последней (внутри или снаружи здания). Арматура отличается наличием (отсутствием) и количеством антитрекинговых термоусаживаемых изоляторов.
6. Комплектация изделия. Поставка может быть выполнена с болтовыми соединителями и наконечниками либо без них.

Надежная стыковка кабелей обеспечивается применением термоусаживаемых соединительных устройств. Они не только создают дополнительную изоляцию в месте установки, но и позволяют стыковать проводники разного сечения.

Для монтажа электрической арматуры последовательно снимаются все слои изоляционного материала вплоть до покрытия жил. Установка термоусаживаемых муфт не требует пайки проводников. Контакт обеспечивается благодаря применению болтовых соединителей.

При подключении электроустановок к проходящим линиям необходимо создать ответвление провода. Для этого используются ответвительные сжимы и клеммные колодки. Применение прокалывающих зажимов обеспечивают герметичность стыковки и не требуют снятия изоляции с магистрального провода. Усилие зажима регулируется срывными головками зажимных болтов.

Проводник заземления концевых муфт устанавливается с использованием непаянной системы защиты, имеющейся в комплекте поставки. Для предохранения от коррозии места контакта соединение проводника со стальной оболочкой уплотняется герметизирующей лентой.

Монтаж муфт холодной усадки не требует нагрева, что положительно сказывается на времени проведения работ. Такие устройства способны сохранять гибкость кабеля. Они могут противостоять температурным циклическим нагрузкам и смещению грунта в разных погодных условиях.

Какие бывают виды соединительных муфт для кабелей?

Способы соединения электрических проводов между собой

Как выбрать термоусадочную трубку для проводов?

Какие провода бывают — все разновидности кабелей и проводов

Виды клемм для соединения проводов

Какой кабель выбрать для подключения к интернету: витая пара или коаксиальный?

Концевые

реализуются компанией, для жил сечением 25-50, 70-120, 150-240 мм2, на напряжения 1, 6, 10,20, 35 кВ. Комплектация предусматривает использование болтовых и прессуемых наконечников, а также полную герметизацию с помощью термически плавкого клея.

Марка	Изоляция кабеля	Марки кабеля	Наличие брони
3КВНТп-1	бумажная	ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл	с ленточной и проволочной броней, а также без брони
4КВНТп-1

Расшифровка обозначения 3КВНТп-1 25/50: 3 – для кабеля с тремя жилами К — концевая ВН – внутренняя и наружная установка Т — термоусаживаемая п — имеется перчатка 1 – напряжение кабеля 1кВ 25/50 — сечение кабеля (мм2)

Марка	Изоляция кабеля	Марки кабеля	Наличие брони
1ПКТ-1	пластмассовая	(А)ВВГ (А)ВВГз (А)ПвВГ NYM NYY	без брони
4ПКТп-1
5ПКТп-1
4ПКТп(б)-1	(А)ВБбШв (А)ПвБбШв (А)ПвБбШп (А)ВБВ (А)ВВБ (А)ВВБГ (А)ПвКШв (А)ПвКШп	с ленточной и проволочной броней
5ПКТп(б)-1

Расшифровка обозначения 4ПКТп(б)-1: 4 – четыре жилы П — пластмассовая изоляция К — концевая Т — термоусаживаемая п — имеется перчатка б — с броней 1 – напряжение 1кВ

Прежде чем выбрать тип кабельной муфты, определитесь со следующим:

• условия в месте монтажа муфты;
• рабочее напряжение запитываемой электроустановки;
• тип кабельной изоляции;
• сечение жил кабеля и их количество;
• наличие на кабеле брони, тип экранирования, и его прочие конструктивные особенности.

Для состыковки кабелей с 3, 4 и 5 жилами и пластиковой изоляцией предназначены муфты 1ПСТп и 1П5СТп. Для кабеля с медными жилами 4ПСТ-1 и 5ПСТ-1с 4 или 5 жилами применяется термоусадочная муфта. Для бронированного кабеля используется непаяная система заземления. При соединениях под прессовку либо болтовое соединение можно использовать муфты 5ПСТ 1 или 4ПСТ.

2. Для производства ремонта и соединения неэкранированных медных гибких кабелей на напряжение до 1,2 кВ используются перечисленные ниже типы муфт.

Заливная муфта – для соединения кабеля серии 3М Scotchcast 91, с монтажом без пламени горелки. Место соединения кабелей сохраняет гибкость. При комплектации муфты парой рулонов полупроводящей ленты Scotch 13 данная заливная муфта пригодна для соединения экранированного гибкого кабеля 1140 В КГЭШ и его аналогов.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Кабельные муфты: описание, назначение, классификация | Арматура для силовых кабелей с эластомером находится во внутренней части спиралевидного корда и устанавливается на положенное ей место. Спрашивайте, я на связи!

Правила соединения муфт

Правила монтажа трубок различаются, в зависимости от используемого вида кабеля. Однако есть и общие требования, которые относятся к любому виду муфты:

• Все соединения должна быть герметичны;
• Стыки при соединении должны быть сухие;
• Муфта должна удерживать механическое давление (под землей или водой);
• Все трубки устойчивы к воздействию различных составов.

В основном, этим правилам соответствуют два вида изделий— термоусадочные и холодной присадки. Они достаточно универсальны, совместимы с любыми типами изоляционных оболочек.

Муфты для проводов применяются при любом типе прокладки, под землей или на воздухе.

Важно! При подземной прокладке необходимо придерживаться допустимых нагрузок на изделие. Желательно исключить попадание влаги на соединительную трубку

В процессе работы провод не должно потерять свои технические характеристики

Нельзя пренебрегать правилами безопасности. Если материал не соответствует используемому кабелю, то влага может попасть сквозь муфты, в итоге повредится внешний слой провода. Это грозит тем, что через небольшой промежуток времени может случиться перегрев, а впоследствии – короткое замыкание и пожар. Все работы должен проводить только высококвалифицированный специалист с учетом всех необходимых ГОСТов

В процессе работы провод не должно потерять свои технические характеристики. Нельзя пренебрегать правилами безопасности. Если материал не соответствует используемому кабелю, то влага может попасть сквозь муфты, в итоге повредится внешний слой провода. Это грозит тем, что через небольшой промежуток времени может случиться перегрев, а впоследствии – короткое замыкание и пожар. Все работы должен проводить только высококвалифицированный специалист с учетом всех необходимых ГОСТов.

Процесс усадки

Сфера применения муфт

Как правило, кабельные муфты используют для формирования электросетей независимо от их назначения и для соединения сетей специального электрического оборудования.

Подобные изделия состоят из различных деталей и материалов, чтобы обеспечить оптимальное ответвление или присоединение электрических проводников и проводов.

Надежно соединяя кабеля, муфта является отличным элементом и для изоляции, и крепкой герметизации.

Зачастую устройство находит применение в различных работах, однако чаще всего это касается прокладки кабелей на длительные расстояния.

Популярные виды кабельных муфт и их особенности

Существует несколько классификаций муфт. Самая популярная и максимально объясняющая, для чего требуется тот или иной вариант, — по назначению, о чем будет сказано далее.

Конструктивное исполнение делится на одно- и трехфазное. Раздел используемых материалов содержит такой перечень:

• из свинца;
• эпоксидных смол;
• термоусаживаемые;
• холодной усадки;
• чугуна;
• латуни.

Тип диэлектрической изоляции тоже бывает нескольких видов: резиновый, пластиковый и бумажный пропитанный.

Чтобы подробнее разобраться с назначением, предлагается рассмотреть каждый вид отдельно.

Соединительные муфты

Наиболее востребованный тип муфт — соединительные, поскольку электролинии часто приходится объединять. Главная задача, которая здесь ставится, — это герметичность. Муфты встречаются как разборные, так и нет – все зависит от задач. Сырье изготовления должно отличаться иммунитетом к воздействию извне.

Соединительная муфта нужна для предупреждения стекания пропитывающего состава, а также защиты от повреждений в области стыковки много- и одножильных силовых кабелей.

Концевые муфты

Если сравнивать с другими типами устройств, оказывается, что концевая является не только связующим, но и замыкающим звеном. Задействуется она для работы с кабелями с бумажной пропиткой, пластмассовой либо резиновой изоляцией напряжением 1-35 кВ.

Изделия обеспечивают максимальную герметизацию, имеют отличные изоляционные свойства, а также отличаются стойкостью к химически агрессивным средам, негативному воздействию природных явлений. Стабильно работают при температуре -50…+50 градусов.

Отмечают скорость монтажа — специалист затрачивает мало времени и практически не использует специальное оборудование. При этом срок эксплуатации будет максимально длительный, а ценовые затраты — доступными.

Стопорные муфты

Рассматриваемый тип изделий нужен для использования кабельно-проводниковой продукции с бумажной пропитанной изоляцией. Главная задача — предотвратить стекание пропиточной массы при вертикальной прокладке либо при превышающей допустимую разницу в высоте на участке.

Стопорная муфта используется на кабеленесущих трассах с сильными изменениями уровней прокладки из-за сложности рельефа либо городской структуры. Устанавливается она при длине прокладываемой линии свыше 2 километров.

Переходные муфты

Поскольку кабельная сеть состоит из проводов разных видов и модификаций, без переходных муфт не обойтись. Они отличаются легкостью в эксплуатации и устойчивостью к механическим повреждениям По сути, это универсальные муфты, которые подойдут к большинству кабелей независимо от основных характеристик. Поэтому количество жил не играет особой роли.

Конструкция оборудования позволяет равномерно распределить напряженность в области среза полупроводящего экрана, для этого задействуется специальная трубка. Полная герметизация и высокая механическая прочность при установке гарантированы производителем.

Ответвительные муфты

Специализированные изделия предполагают использование ответвительного вида муфт. Они требуются исключительно для ответвления кабеля от силовой магистральной линии. Создаются из различных материалов, что зависит от использования.

Выбор комплектации любого вида муфты зависит от электрических параметров соединяемого кабеля.

Муфты для кабеля — незаменимая деталь во многих ситуациях, касающихся работы с электросетью. Чтобы подобрать правильный вариант для конкретной задачи, необходимо изучить виды муфт. Сделать это совсем не сложно — вышеизложенный материал призван вам помочь с этим.

Электромонтер-кабельщикУчебное пособие

§ 36. Классификация муфт и заделок и область их применения

Для соединения, ответвления кабелей и присоединения их к электроаппаратам или воздушным линиям электропередачи применяют кабельные муфты и заделки. От правильности выбора конструкции муфт и заделок, а также от качества их монтажа во многом зависят надежность и долговечность кабельных линий. Кабельные муфты и заделки должны удовлетворять стандартам и техническим условиям (ТУ).

После монтажа муфты и заделки должны обладать электрической и механической прочностью не меньшей, чем целого участка кабеля. Во избежание проникновения влаги в кабель они должны обеспечивать герметичность его изоляции в месте соединения или вывода токопроводящих жил. Гарантийный срок, в течение которого предъявляют претензии к изготовителю, для муфт силовых кабелей с бумажной или пластмассовой изоляцией составляет 4,5 года. Муфты рассчитаны на срок службы не менее 25 лет.

Для классификации кабельных муфт и заделок введены единые терминология, определения и обозначения.

Соединительная кабельная муфта (С) — устройство, предназначенное для соединения кабелей.

Стопорная кабельная муфта (Ст) — устройство, предназначенное для соединения кабелей и предотвращения стекания кабельной массы при их прокладке на наклонных трассах.

Стопорно-переходная кабельная муфта (СтП) — устройство, предназначенное для соединения кабелей с различной пропитанной бумажной изоляцией и предотвращения стекания кабельной массы при их прокладке на вертикальных и наклонных трассах.

Ответвительная кабельная муфта (О) — устройство, предназначенное для присоединения ответвительного кабеля к магистральной кабельной линии.

Концевая кабельная муфта (К) — устройство, предназначенное для присоединения кабелей к электроаппаратам наружной (КН) и внутренней (КВ) установки или воздушным линиям электропередачи.

Концевая кабельная заделка (КВ) — устройство, предназначенное для присоединения кабелей к электроаппаратам внутренней установки. Кабельная заделка не имеет специального защитного кожуха.

Муфты и заделки классифицируют по типам, маркам и маркоразмерам.

Тип определяет область применения и назначение муфты или заделки, например: С — соединительная муфта, КВ — концевая муфта или заделка для внутренней установки.

Марка муфты или заделки состоит из обозначения типа, материала и конструктивного исполнения, например: СЭ — соединительная эпоксидная муфта для кабелей с бумажной изоляцией напряжением до 10 кВ и пластмассовой изоляцией напряжением до 1 кВ, с корпусом, имеющим поперечный разъем; КВЭтв — концевая эпоксидная заделка внутренней установки с термоусаживаемыми ПВХ трубками для кабелей с бумажной изоляцией напряжением до 10 кВ.

Для различных сечений кабелей марку муфты или заделки классифицируют в зависимости от габаритных размеров (маркоразмеров), например: СЭ-2 — второго мар-коразмера — для сечения жил 95—120 мм2 при напряжении 6 кВ, 70—95 мм2 при напряжении 10 кВ; КВЭтв-3-третьего маркоразмера — для сечения жил 120—150 мм2 трехжильного кабеля при напряжении до 1 кВ, 70 — 95 мм2 при напряжении 6 кВ, 50 — 70 мм2 при напряжении 10 кВ.

Условные обозначения типов, марок и маркоразмеров муфт и заделок приведены в технической документации. В тех случаях, когда для одних и тех же условий предлагается несколько различных конструкций муфт, приводят указания по применению со следующей терминологией ПУЭ:

• следует применять — данная конструкция муфты или, заделки является лучшей и обязательной к применению;

• рекомендуется — данная конструкция является одной из лучших, но не обязательной; этот же термин применяют к конструкциям муфт и заделок, рекомендуемым к эксплуатации в качестве установочных партий при отсутствии других решений;

• допускается — данная конструкция муфт и заделок является удовлетворительной, а в ряде случаев вынужденной; этот же термин применяют к опытно-промышленным конструкциям.

Переходные соединительные муфты:

СПЧсл — переходная чугунная муфта с подмоткой из самосклеивающихся лент для соединения кабелей с пластмассовой изоляцией с кабелями с бумажной изоляцией до 1 кВ; СПСсл — переходная свинцовая муфта 6 и 10 кВ с подмоткой из самосклеивающихся лент для соединения кабелей с пластмассовой изоляцией с кабелями с бумажной изоляцией. Концевые муфты наружной установки для кабелей с бумажной изоляцией: КНА — концевая муфта наружной установки 6-10 кВ с алюминиевым корпусом; КНЧ — то же с чугунным корпусом; КНСт — то же со стальным корпусом; КМА — концевая мачтовая муфта наружной установки 6-10 кВ с алюминиевым корпусом; КМЧ — то же с чугунным корпусом; ЗКМЧ, — концевые мачтовые муфты 1 кВ с чугунным корпусом для 4МКЧ               трех- и четырехжильных кабелей; КНЭ — концевая эпоксидная муфта наружной установки 1, 6 и 10 кВ. Концевые заделки внутренней установки для кабелей с пластмассовой изоляцией: ПКВ — концевая заделка внутренней установки с подмотками из липких пластмассовых пли самосклеивающихся лент 1, 3, 6 и 10 кВ для сухих и влажных помещений; ПКВТп — концевая заделка внутренней установки с термоусаживаемой полиэтиленовой перчаткой до 1 кВ; ПКВЭ — концевая заделка внутренней установки с эпоксидным корпусом 1, 3, 6 и 10 кВ в сырых и особо сырых помещениях; ПКВЭО — концевая заделка внутренней установки 1, 3 и 10 кВ с эпоксидным корпусом однофазная для сырых и особо сырых помещений.
