Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Пример расшифровки кабельной маркировки.

Чтобы было проще разобраться с принятыми условными обозначениями, рассмотрите несколько типовых вариантов.

1. АНРБГ 3Х16 + 1Х10. Кабель с 3 алюминиевыми жилами (А), сечение которых без изоляции составляет 16 кв. мм (3Х16). В конструкции предусмотрен нулевой проводник сечением 10 кв. мм (1Х10). Изоляция выполнена из негорючей резины (НР). Буква Б в аббревиатуре говорит о наличии брони из стальной ленты, а буква Г об отсутствии наружного защитного покрова.
2. АВВГнг 3Х2,5. Цифры в маркировке кабеля свидетельствует о том, что в нем предусмотрено 3 жилы площадью сечения 2,5 кв. мм без учета изоляции. Их основой является алюминий (А). Вторая и третья буквы обозначают, что и для изоляции проводников, и для внутренней защитной оболочки использован ПВХ (винил). Голый кабель (Г) не поддерживает горение (нг).
3. ВВГЭнг-LS 10Х0,5. Основу этого кабеля составляют 10 медных (отсутствует А в начале) жил площадью сечения 0,5 кв. мм (10Х0,5). Проводники изолированы ПВХ, который также вошел в основу внутренней защитной оболочки, (две В в начале маркировки). Наличие букв Г и Э говорит о том, что кабель экранирован, но не имеет внешней защитной оболочки. Дополнение нг-LS свидетельствует о том, что горение не поддерживается, а дыма выделяется мало.

Срок службы

Срок службы кабеля регламентирован государственными нормативами (ГОСТ 16442-80, ГОСТ 18410-73 и т.д.), подразделяется на фактический и гарантийный.

Гарантия на изделие выдается производителем на срок, исчисляемый с начала использования конструкции. Порядок действует при соблюдении покупателем правил транспортировки, укладки, функционирования. Гарантия на провода с изоляцией из пластмассы составляет не менее 5 лет. На кабели с изоляцией бумажной выдается гарантия до 4,5 лет.

Срок годности кабеля представляет фактический период использования конструкции до разрешенных стандартом технических параметров. Фактическая продолжительность и период эксплуатации составляют для кабелей с пластмассовой изоляцией около 25 лет. Провода, имеющие изоляцию из пропитанной бумаги, можно эксплуатировать до 30 лет.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

С пластмассовой изоляцией

• Шланг из поливинилхлоридного пластиката………..Шв
• Без наружного покрова……………………………………….Г
• Бронированный………………………………………………….Бб
• Оболочка из полиэтилена, самозатухающего
• и вулканизированного полиэтилена,
• поливинилхлоридного пластика, алюминия……… П, Пс, Пв, В, А
• Жила медная………………………………………………………–
• То же алюминиевая …………………………………………….А

В настоящее время применяют, как правило, кабели с алюминиевыми жилами в алюминиевой оболочке. Применение кабелей с медными жилами требует специального обоснования. Для КЛ, прокладываемых в земле и воде, применяют бронированные кабели. Применение кабелей в свинцовой оболочке предусматривается для прокладки подводных ли­ний, в шахтах, опасных по газу и пыли, для прокладки в особо опасных коррозионных средах. В остальных случаях при невозможности исполь­зовать кабели в алюминиевых или пластмассовых оболочках их замена на кабели в свинцовых оболочках требует специального обоснования.

В последние годы в сетях зарубежных энергосистем получили ши­рокое распространение кабели с изоляцией из сшитого полиэтилена (российское обозначение СПЭ, английское – XLPE). Кабели средне­го напряжения из сшитого полиэтилена занимают 80–85 % рынка в США и Канаде, 95 % – в Германии и Дании, 100 % – в Японии, Фин­ляндии, Швеции и Франции.

Основные достоинства кабелей со СПЭ-изоляцией:

• изготавливаются на напряжение до 500 кВ;
• срок службы кабелей составляет не менее 30 лет;
• пропускная способность в зависимости от условий прокладки на 15– 30 % выше, чем у кабелей с бумажной или маслонаполненной изоляци­ей, т.к. кабели со СПЭ-изоляцией рассчитаны на длительную работу При температуре жилы 90 «С, а их бумажно-масляные аналоги допуска­ют нагрев до 70 °С;
• отвечают экологическим требованиям;
• прокладка и монтаж меньше зависят от погоды и могут проводить­ся даже при температуре –20 °С;
• значительно дешевле и проще становятся обслуживание и ремонт При механических повреждениях, существенно легче выполняются про­кладка и монтаж соединительных муфт и концевых заделок в полевых условиях.

Для кабелей с нормально пропитанной бумажной изоляцией наибольшая допустимая разность уровней между точками прокладки при­ведена в табл. 3.27. Разность уровней для кабелей с нестекающей про­питкой, пластмассовой и резиновой изоляцией не ограничивается. Максимальная возможная разность уровней в маслонаполненных КЛ низкого давления составляет 20–25 м. Для кабелей высокого давления (в стальных трубах) возможная разность уровней между стопорными муфтами определяется минимально допустимым снижением давления масла в трубопроводе до 1,2 МПа. Нормальное давление масла прини­мается равным (1,5±2%) МПа, максимальное – согласовывается с за­водом-изготовителем.

Максимальные строительные длины силовых кабелей приведены в табл. 3.28. Для маслонаполненных кабелей 110 кВ и выше стандартная строительная длина составляет до 800 м. Завод-изготовитель уточняет строительные длины таких кабелей в соответствии с проектом проклад­ки линии. Расчетные данные кабелей с бумажной изоляцией до 35 кВ и маслонаполненных кабелей 110 и 220 кВ с пластмассовой изоляцией приведены в табл. 3.29 и 3.30.

Система маркировки силовых кабелей.

Буквы и цифры, указанные на изделии, помогут быстро понять, какой тип продукции перед вами. Для расшифровки необходимо учитывать не только знаковые обозначения тех или иных характеристик, но и их положение. Согласно принятым стандартам маркировка силового кабеля строится по принципу, обозначенному в таблице ниже.

Местоположение	Кодировка	Характеристика
1-ая позиция	Буквенная	Материал жил
2-ая позиция	Буквенная	Материал изоляции
3-яя позиция	Буквенная	Вид защитной оболочки (при наличии)
4-ая позиция	Буквенная	Тип брони (при наличии)
5-ая позиция	Буквенная	Характеристики наружного покрова, кабельная конструкция
6-ая позиция	Цифровая	Количество токопроводящих жил
7-ая позиция	Цифровая	Площадь сечения жил
8-ая позиция	Буквенно-цифровая	Климатические условия для эксплуатации
9-ая позиция	Буквенно-цифровая	Указание ГОСТа или ТУ

Чтобы при просмотре каталога кабелей быстро найти нужную марку, важно запомнить не только расшифровку буквенно-цифровых обозначений, но и вид характеристик, отражаемых на каждой отдельной позиции

Кратко о маркировке

Для обозначения различных свойств силового кабеля на данный момент используют разные виды маркировки. Для обозначения материалов жилы и изоляции применяют буквы, которые стоят в маркировке в определенных местах и определяют вид и назначение изделия.

Материал жилы обозначается первым символом или его отсутствием. Например, с алюминиевыми проволоками в маркировке вида изделия, обозначается первой буквой «А» (например, (А)ВБбШв). Если символ отсутствует, то это указывает на проводник с медными жилами.

Виды изоляции обозначаются знаками следующими, после материала сердцевины. «В» — означает покрытие из поливинилхлорида (ВВГ), «Ц» — с бумажно-пропитанной изоляцией, «НР» — негорючий с резиновой изоляцией, а П – указывает на полиэтиленовое покрытие.

Защитная оболочка маркируется следующим образом: С – свинцовая, О – защита каждой отдельно, А – алюминиевая, П – из полимерных материалов, В – из поливинилхлорида.

Отдельные типы силового кабеля имеют броню для защиты от внешних негативных факторов и маркируется по типу и составу брони:

• Б и Бн: бронированный из стали и, соответственно, бронированный из стали негорючая;
• БбГ: бронированная защита из стальной профильной ленты (в том числе с защитой от грызунов);
• К: из круглых проволок с оцинковкой;
• П: из плоских проволок с оцинковкой.

В зависимости от экранирования силовой кабель может выполняться с медным экраном по изолированной токопроводящей жиле (Э), с общим экраном для многожильного провода (Эо), герметичного исполнения (г).

Определить виды горючести материала защитной оболочки можно по специальным символам, которые указывается в конце всей маркировки: «нг» — негорючий провод, «нг LS» — негорючая защита, которая имеет низкое выделение вредных веществ.

Есть еще виды, которые выполняются с тросом внутри, с УФ-защитой, с термостойкой изоляцией, с маслостойкой изоляцией и другие виды.

Буквенная маркировка российских и зарубежных производителей отличается друг от друга, так как используются разные стандарты для видов изделий (в России маркируют по ПУЭ и ГОСТ). Но принцип обозначения остается неизменным для любого материала: каждый символ обозначает последовательность материалов от внутреннего к внешнему слою, то есть от материала сердцевины до защитной оболочки.

Для удобного монтажа, помимо буквенной маркировки силового кабеля, существует и цветовая маркировка по виду и назначению. В разных странах применяют различную цветовою маркировку, однако большинство стран придерживается официально принятому стандарту, принятому МЭК (международная электротехническая комиссия). В классическом случае, жилы синего цвета обозначают нулевой проводник, черная или коричневая – фазный провод, а двухцветная желто-зеленая обозначает заземляющий провод.

Опубликовано:
30.10.2019
Обновлено: 30.10.2019

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Разновидности изделий

Назначение силовых проводов заключается в передаче электроэнергии в жилые здания, общественные организации, производства. Изделия классифицируются по параметрам и характеристикам кабелей, проводов внутренних, оболочек и т.д.

Наружная (внешняя) защита от атмосферных осадков и смены погодных условий в кабелях для электропроводки может быть бронированной либо небронированной. Контрольный кабель от силового провода отличается меньшей прочностью, т.к. не имеет армирования.

По конструктивному решению токопроводящих жил изделия подразделяются на кабели одножильные либо с 2-5 проводами (многожильные).

Классификация по силе напряжения разделяет кабели на предназначенные для функционирования под давлением:

• низким;
• средним;
• высоким.

Изделия отличаются общей массой и весом отдельных элементов (изоляция, жилы, экраны).

К популярным и востребованным конструкциям силового кабеля относятся типы:

• ППВ;
• АППВ;
• ВВГ;
• ПВС;
• ВБбШв;
• НУМ;
• КГ.

Кабель ППВ состоит из медной сердцевины (трехжильной), защищенной слоем из поливинилхлорида. Продукция применяется при проведении освещения в помещениях. Изделия должны крепиться статично.

Провод АППВ изготавливается преимущественно из алюминиевых сплавов; материал проходит по длине провода.

Сердцевина кабеля ВВГ состоит из меди, имеет 1-4 жилы. Защитное покрытие состоит из ПВХ. Кабели служат для проведения линий освещения в жилых и общественных комплексах с разной температурой и влажностью воздуха.

Медь в составе провода ПВС обеспечивает пластичность конструкции. В соответствии с толщиной изделия допускается 2-5 скручиваний частей стержня. Провода применяются в бытовых приборах, системах освещения, переходниках.

В кабелях ВБбШв предусмотрено до 5 скручиваний жил. Продукция применяется при проведении линий электропередач. Изделия отличаются прочностью, долговечностью.

Провод НУМ имеет внешнюю оболочку из негорючего материала, 2-4 внутренних жилы. Провода оптимальны для выполнения электропроводки. Преимущество изделий заключается в устойчивости к деформациям; конструкция выдерживает перепады температур от -50 до +50°С.

В составе кабеля марки КГ — многопроволочные жилы из меди. Защитный слой состоит из прорезиненного изолятора. Прочность, пластичность, влагостойкость изделий позволяют использовать продукцию на сложных участках.

Классификация кабелей

Кабели различаются по материалу токопроводящих жил. Медь – дорогостоящий материал, поэтому иногда для удешевления сознательно используют кабели с алюминиевыми жилами. Недостаток этого метода – увеличение сечения проводников, так как алюминий имеет меньшую электропроводность по сравнению с медью. К тому же он интенсивнее окисляется и более мягок, что приводит к необходимости стабилизации болтовых соединений, иначе контакты со временем будут ослаблены. Из-за риска получения гальванической пары между медью и алюминием соединение с медными выводами электроаппаратов возможно только с применением специальных смазок. Производители современного электрооборудования, чтобы обеспечить возможность подключения к нему жил из различных материалов, выполняют контактные площадки анодированными или лужеными.

Кабели, так же как и провода, выпускаются с гибкими жилами и с моножилой. Для экономия места внутри кабеля жилы большого сечения выполняют секторными. Сами секторные жилы монолитные или состоят из группы плотно уложенных рядом проволок.

Кабель с секторными жилами

Применение кабелей и проводов с алюминиевыми жилами сечением ниже 16 мм2 для монтажа электропроводок на бытовых объектах запрещено ПУЭ.

Жилы кабелей имеют изоляцию, полностью повторяющую их форму. Самый распространенный материал, из которого выполняется изоляция жил – поливинилхлорид (ПВХ), называемый для сокращения винилом. Распространены еще кабели с изоляцией из резины. Они имеют большую гибкость и применяются в устройствах, кабели которых перемещаются в процессе работы. Их используют для питания и управлениями кран-балками, подключения грейферных, колзловых и мостовых кранов. Резина на открытом воздухе деревенеет, трескается и ломается. Высыхает она и под действием повышенной температуры. Поэтому изоляцию жил из резины после разделки кабеля дополнительно защищают установкой ПВХ или термоусаживаемых трубок.

Раньше в электроустановках применялись кабели с бумажной пропитанной изоляцией. Специальная кабельная бумага наматывается на жилы в несколько слоев, а затем пропитывается специальным составом. Эти кабели предназначались для использования в электроустановках до и выше 1000 В, но имели ряд недостатков. Масса, которой пропитывались кабели, через щели в концевых муфтах и отверстия, появившиеся вследствие повреждения кабелей, выходила наружу, а ее место занимала влага из воздуха или земли. В результате изоляция ухудшалась, и кабель выходил из строя.

К тому же выполнение соединительных и концевых муфт на этих линиях занимало длительное время и требовало профессионализма работников.

Кабель с бумажной изоляцией жил

На смену этим кабелям приходят изделия из сшитого полиэтилена. Они лишены основных недостатков маслопропитанных кабелей, а технология установки муфт на них намного проще.

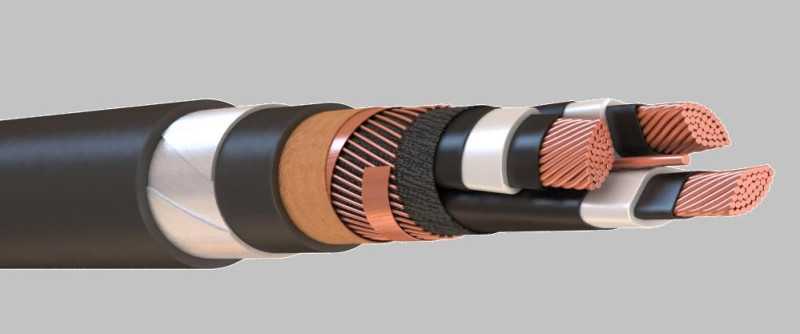

Кабель с изоляцией из сшитого полиэтилена

Кабель минимально имеет в своем составе хотя бы одну общую для жил оболочку – поясную изоляцию. Обычно она изготавливается из того же материала, что и изоляция жил. Поверх нее может быть навита броня из стальных или оцинкованных лент, а далее – еще одна изоляционная оболочка. Броня кабелей обязательно соединяется с контуром заземления.

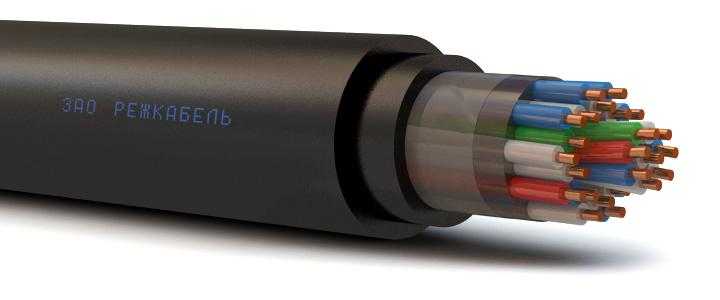

Отдельно стоит выделить контрольные кабели. Если силовые кабели включают в себя от трех до пяти жил, и сечение их варьируется от 1,5 до 240 мм2, то количество жил в контрольном кабеле измеряется десятками. Диапазон же их сечений неширок: от 1,0 до 4,0 мм2.

Контрольный кабель

Их тоже иногда снабжают аналогом брони – экраном, состоящим либо из сплетенных тонких медных проволочек (как у антенных кабелей старого образца), либо из медных или алюминиевых лент. Необходимость в экранах продиктована развитием микропроцессорных устройств в схемах управления, чувствительных к электромагнитным помехам. Экраны кабелей соединяются с шиной РЕ, обычно – только с одной стороны.

Виды телефонных проводов и кабелей

Для создания телефонных линий подходят такие проводники:

1. ТППэп — многожильная модификация, используемая для подключения до 400 абонентов. Сечение однопроволочной жилы 0,4-0,5 мм². Для прокладки в грунте есть бронированные кабели.
2. ТРВ — состоит из 2,4 однопроволочных медных жил, оболочка из ПВХ, основание разделенное.
3. ТРП — то же, что и ТРВ, но изоляция из полиэтилена.
4. ШТЛП — плоский кабель, имеет повышенную гибкость. Жилы покрыты ПВХ-изоляцией, а наружная сделана из полиэтилена.
5. ПРППМ — двужильный провод, основание разделенное. Бывает двойная изоляция из поливинилхлорида или один слой из ПВХ, а второй из полиэтилена.

NYM кабель

Он используется рабочими при монтажных работах, при прокладывании световых сетей, но также используется и в жилых домах. Самое большое напряжение, которое он может выдержать, это 550-600 вольт.

Кабель используют на открытом пространстве, но важно знать, что его изоляция разрушается, при длительном попадании на него световых лучей. Поэтому лучше не использовать его на открытом пространстве, в целях недопущения замыкания, а в дальнейшем и пожара

Его самым большим плюсом, специалисты считают, очень прочную изоляцию, которая может выдержать множество повреждений, и при этом, будет сохранять свою работоспособность. Цена такого силового кабеля может достигать 32 рублей за 1 метр.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Силовой кабель: какой выбрать?

В общей классификации принято называть силовыми кабелями любой многожильный кабель, предназначенный для подключения электроприборов, кроме светильников. Разнообразие вариантов исполнения силового кабеля может поставить в тупик неподготовленного пользователя. Точкой отправления служат характеристики, которые требуются при монтаже, эксплуатации с учетом максимальных нагрузок, типа сети. В дальнейшем нужно просто заказать в каталоге кабель с нужными параметрами.

Классификация по номинальному напряжению

Условно по номинальному напряжению выделяют кабели низкого и высокого напряжения. Первая группа относится к электрическим сетям переменного напряжения 1, 3, 6, 10, 20, 35 кВ, частотой 50 Гц, а также сетям постоянного напряжения.

Группа высокого напряжения работает в сетях с переменным напряжением 110 кВ и выше, в сетях постоянного напряжения от 100 кВ и выше.

Конструктивные особенности

Силовой кабель конструктивно отличается от обычного провода или шнура. Последние не выдерживают нагрузки высокого напряжения, тогда как отдельные виды кабельной продукции способны пропускать ток напряжением до 750 кВ и выше.

Обязательные элементы силового кабеля:

алюминиевая или медная жила, проводящая ток;

изоляция из бумаги с пропиткой масло-канифольным или синтетическим составом, резины, полиэтилена или поливинилхлорида (ПВХ);

Формируют специфические характеристики путем добавления:

броней с подушкой под нее;

заполнителем для герметизации сечения.

По количеству жил

Токопроводящих жил может быть от одной до пяти и больше.

1 – для однофазной сети переменного тока, подключения потребителя к сети постоянного тока;

2 – для однофазной сети с изолированным нулем или заземлением;

3 – для однофазной сети с изолированным нулем и заземлением;

4 – для трехфазной сети с изолированным нулем или заземлением;

5 – для трехфазной сети с изолированным нулем или заземлением;

По форме жилы бывают круглые, сегментные, секторные, по составу – однопроволочные и многопроволочные.

По материалу изготовления

Алюминий существенно удешевляет кабель, однако не везде целесообразен. Этот металл хрупкий, подвергается старению. У медной жилы срок службы дольше, а контакты не окисляются. Стоимость медного кабеля окупится при эксплуатации.

Кабели с изоляцией из пропитанной бумаги пригодны для передачи тока различного номинального напряжения. От влажности бумагу защищает свинцовая или алюминиевая оболочка. В условиях агрессивной среды больше подходит свинец.

Гибкая резиновая изоляция применяется на протяженных разноуровневых трассах. В конструкцию добавляют стальную броню, чтобы защитить от влияния солнечного света, озона.

ПВХ изоляция самая дешевая. Другие ее плюсы – эластичность и, благодаря добавкам, морозоустойчивость, термостойкость.

Сшитый полиэтилен постепенно вытесняет бумажную изоляцию. Кабели на его основе выпускают сечением от 35 до 200 мм 2 .

Маркировки силового кабеля

Ассортимент кабельной продукции разнообразен по функциональным особенностям. Выбрать и купить кабель с подходящими параметрами поможет маркировка и техническое описание.

Продукцию маркируют в зависимости от материала изготовления, дополнительно – относительно специфики использования. В России принято буквенное обозначение по ГОСТ 18620-86. Каждая буква соответствует материалу конструктивной единицы, начиная от центральной жилы к оболочке. Импортные изделия маркируются по тому же принципу.

Алюминиевая жила обозначается буквой А. Ее отсутствие говорит о медном материале.

Материал изоляции означает полиэтилен (П), ПВХ (В), резину (Р), бумага не имеет буквенного обозначения. Также буквами обозначается тип защитного покрытия.

Например, по маркировке А Пв П 2г 1 х 240 / 70 64/170 кВ алюминиевая жила (А) изолирована сшитым полиэтиленом (Пв). Наружная изоляция сделана из полиэтилена (П), двойная герметизация (2г) защищает жилу (1) сечением 240 мм 2 . Сечение медного экрана составляет 70 мм 2 , рабочее напряжение – от 64 до 170 кВ.

Цветовая маркировка кабелей

При монтаже удобна цветовая маркировка. Большинство стран придерживаются системы, принятой Международной Электротехнической Комиссией (МЭК).

В трехфазных сетях желто-зеленый цвет означает заземление, синий (голубой) – рабочий ноль, желтая (белая) – фаза А, зеленая (синяя) – фаза В, красная (малиновая) – фаза С. Для кабелей с сечением больше 70 мм 2 может применяться цифровое обозначение жил – 1, 2, 3, 4, 0.

В однофазных сетях изоляция фазного проводника черная (коричневая). По ПЭУ допускаются белый, красный, серый, оранжевый, розовый, бирюзовый, фиолетовый цвета. Ноль синего (голубого) цвета, земля – желто-зеленая.
