Полное описание и характеристика кабеля кг влагостойкого или простого: зачем нужен, какие преимущества?

Какие бывают проблемы при использовании (как их не допустить)

Для успешной эксплуатации нужно применять проводник соответствующей модификации для конкретных условий. Для прокладки при морозе ниже -15˚C используют проводник КГ-ХЛ. Для работы в помещениях с агрессивной средой (белильно-прядильное производство, обслуживание конденсаторов, автомастерские и т. д.) используют провод КГ-Н, РКГМ. Когда имеется риск повреждения резиновой оболочки, применяют проводник КГВВ с полимерной изоляцией, более устойчивой к механическим воздействиям.

Провод КГВВ.

Важно! Электрокабель, выдерживающий напряжение до 660 В, допускается использовать и в менее мощных установках. Провода до 380 В не применяются для обеспечения энергоснабжения потребителей высокой мощности

Применение

Основное назначение марки кабеля КГ – подключение переносных электроприборов к электрической сети. Его можно использовать:

• в крытых помещениях;
• на площадках под навесом;
• на палубах судов;
• в разных климатических зонах, при любых погодных условиях.

Обычно кабель прокладывают по земле или по поверхности асфальтированной либо бетонной площадки. Провод убирают после завершения работ. Главное условие – не допускать значительных механических воздействий на внешнюю оболочку.

Мягкость резины, которая делает изоляцию кабеля неуязвимой при изгибах, может стать причиной его разрушения вследствие механического воздействия. Например, наезд транспортного средства или падение на провод тяжёлого предмета может вывести его из строя. К таким воздействиям очень чувствительны многожильные изделия, особенно те, у которых нет наружной прокладки. Наличие внешней прокладки усиливает защитные свойства кабеля.

Дождевая вода, лужи и грязь не влияют на работоспособность изделий с гибкой резиновой изоляцией. Однако, если приходится постоянно работать в условиях высоких температур и повышенной влажности (тропический климат), то лучше использовать марку КГ-Т. Внешняя оболочка такого кабеля изготовлена из специальной резины, устойчивой к развитию плесени, разрушающей изоляцию. Поскольку тропические условия идеально подходят для развития различных грибов и микроорганизмов, то такая изоляция прослужит дольше.

К кабелю можно подключать:

• передвижные зерноочистительные механизмы;
• электроинструменты;
• строительное электрооборудование: бетономешалки, электроподъмные устройства и др.;
• устройства для соединения с «массой» и держатели электродов сварочных аппаратов;
• переносные электрогенераторы;
• другие промышленные и бытовые передвижные электрические приборы.

В применении электрокабеля марки КГ есть ограничения: изделие нельзя использовать в качестве стационарной проводки. Это связано с тем, что его изоляция очень чувствительна к механическим нагрузкам. По той же причине не допускается и подземная прокладка КГ. Внешняя оболочка может быть повреждена даже в результате давления грунта.

Исключением является воздушная проводка на подвесных тросах. Открытую кабельную линию можно также монтировать на эстакадах, предпринимая все меры безопасности.

Основные характеристики

Выбор кабеля по количеству жил и сечению

Первое, на что следует ориентироваться при выборе кабельных изделий – условия эксплуатации и допустимые нагрузки в процессе передачи данных. В случае с бытовыми сетями напряжением 220 В можно использовать кабель с двумя жилами, сечение которых составляет 1-6 кв. мм. Если применяется PE-проводник с заземляющим контуром, то нужно подбирать трехжильное изделие. Последняя жила отводится под заземление.

В электрических сетях напряжением 380 и 660 В применяют трехжильные провода с заземляющей или дополнительной жилой, используемой для управления оборудованием. Для расчета сечения проводников необходимо ориентироваться по силе тока и предполагаемой нагрузке (мощности подключаемых устройств).

В таблице ниже приведены максимально допустимые силы тока и мощность в зависимости от сечения двух- и трехжильных КГН:

Сечение жилы, кв. мм	Ток для двухжильного КГН, А	Ток для трехжильного КГН с «землей» или «нулем», А	Мощность для двухжильного КГН, кВт (220 В)	Мощность для трехжильного КГН, кВт (380 В)
1,5	35	27	4,1	10,5
2,5	47	39	5,9	16,5
4	60	49	8,3	19,8
6	75	62	10,1	26,4
10	97	82	15,4	33
16	128	114	18,7	49,5
25	162	148	25,3	59,4
35	200	178	29,7	75,9
50	245	222	38,5	95,7
70	290	272	47,3	118,8
95	347	327	57,2	145,2
120	407	385	66	171,6

Если применяются проводники уменьшенного сечения, чем требуется для указанных мощности и силы тока, то может произойти нагрев. Это приведет к разрушению изоляционного слоя и выходу из строя кабеля.

Покупая кабельные изделия, обязательно выполните внешний осмотр и убедитесь в отсутствии обрыва на жилах и трещин на изоляции. Аналогичная процедура должна быть выполнена после транспортировки продукции или непосредственно перед монтажом. Для этого подойдет метод самодельной прозвонки: устройство тестирования собирается из нескольких простых элементов, включая батарейку, лампочку и тонкий провод.

Последовательность действий:

1. Припаяйте лампочку к «плюсовой» клемме батарейки.
2. Припаяйте провод к цоколю на лампочке. Другой кабель нужно соединить с отрицательной стороной батарейки.
3. Оставшиеся концы провода нужно соединить с краями проверяемого кабеля. Лампочка должна загораться, что указывает на целостность проводника.
4. Данное устройство применяется для проверки целостности изоляции жил. Один конец тестера соединяют с проверяемой жилой, другой – с краями кабеля. Если лампочка загорится, то это будет указывать на наличие короткого замыкания. Кабель непригоден для эксплуатации.

Описание технических параметров кабеля КГН

Одним из самых распространённых силовых проводников является кабель КГН. Он является усовершенствованной (маслостойкой и устойчивой к горению) разновидностью популярного проводника КГ. Этот тип кабеля пользуется широкой популярностью у электриков, потому что подходит для подключения электроприборов с высокой мощностью.

У названия КГН достаточно простая и понятная расшифровка: К – кабель, Г – гибкий, а Н – это символ, который обозначает изоляционный слой, изготовленный из негорючей маслостойкой резины. Существует несколько вариантов данного проводника: КГ-ХЛ для холодного климата и КГ-Т – для тропиков.

Сфера применения

Технические параметры кабеля КГН позволяют использовать его в условиях повышенной влажности и даже под водой (в реках, озерах). Изначально данный проводник был разработан для эксплуатации в сфере судостроения. Он широко используется в помещениях с высокой влажностью воздуха и наличием конденсации влаги на стенах и потолке. К числу подобных помещений относятся подвалы и помещения на кораблях.

Кроме того, кабель может использоваться в различных агрессивных средах, например, в шахте для подключения передвижного электрического оборудования. Устойчивость к воздействию дезинфицирующих растворов и смазочных масел позволяет использовать его в сельском хозяйстве. А вот для подземной прокладки рекомендуется применять бронированный медный проводник, например, ВБбШв.

КГН может эксплуатироваться в помещениях с естественной вентиляцией при условии, что кабель не подвергается воздействию атмосферных осадков и солнечных лучей. Прокладка КГН на открытой местности возможна только в том случае, если проводник защищен от солнечного воздействия. Это объясняется тем, что его изоляция разрушается под воздействием ультрафиолетовых лучей.

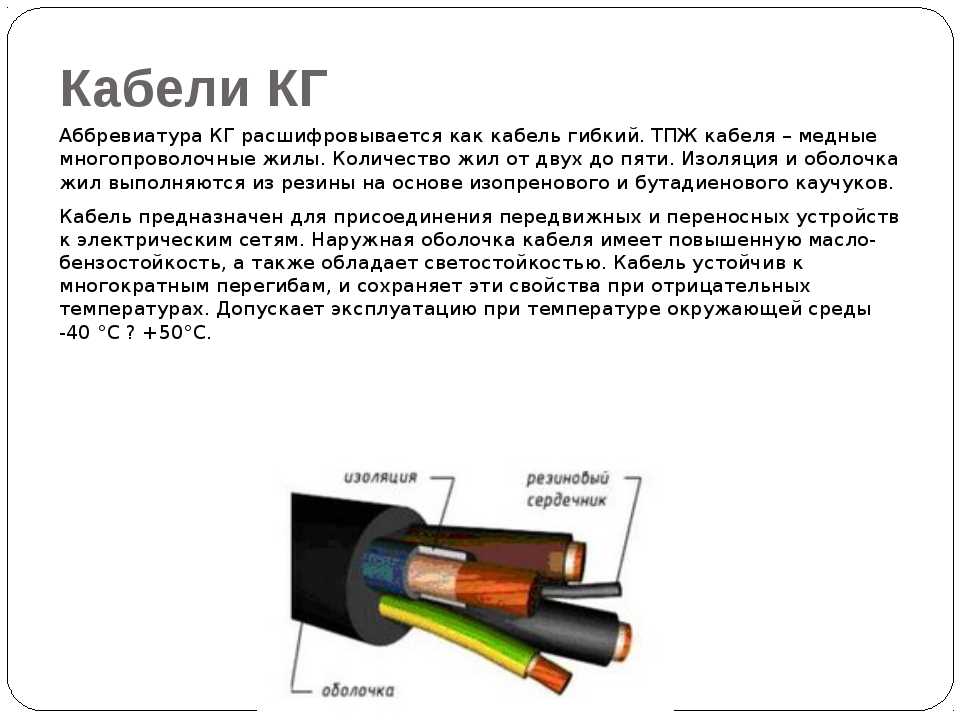

Конструкция кабеля

Кабель состоит из медных токопроводящих жил в количестве от 1 до 5. Сечение каждой жилы варьируется от 1 до 240 мм. Конструкция проводника выглядит следующим образом:

1. Жила, изготовленная из меди и обеспечивающая проведение тока. Жила характеризуется многопроволочной структурой и круглой формой. Класс гибкости – 5 (согласно ГОСТ 22483).
2. Разделительный слой, который не допускает прилипания изоляции к поверхности жилы. Данный слой представляет собой синтетическую пленку марки ПЭТ-Э.
3. Изоляционный слой. Каждую жилу покрывает изоляция, изготовленная из резины типа РТИ-1 на основе каучуков. Цветовая маркировка изоляционных покрытий жил (фазных, нулевых и заземляющих) выполнена в соответствии с существующими нормами.
4. Разделительный слой, который предотвращает прилипание внутренней изоляции к внешней оболочке кабеля. В качестве разделительного слоя может использоваться тальк или синтетическая пленка марки ПЭТ-Э.
5. Внешняя оболочка, произведенная из маслостойкой резины, которая не распространяет горение. Это резина РШН-1, изготовленная на основе полихлоропрена. Данная оболочка придает кабелю повышенные эксплуатационные характеристики. Наличие такое оболочки – основное отличие кабеля КГН от проводника КГ.

Если электрокабель КГН – многожильный, то жилы скручиваются между собой с шагом, которой не превышает 16 диаметров по всей длине изделия.

Основные параметры проводника

Главный вопрос, который интересует потребителей, — каковы технические характеристики кабеля КГН? Итак, данный проводник изготавливается в соответствии с ТУ 16.К73.О5-93 и характеризуется следующими параметрами:

1. Частота переменного тока составляет 400 Гц.
2. Переменное номинальное напряжение – 0,66 кВ, а постоянное – 1 кВ.
3. Минимально допустимый радиус изгиба при прокладке проводника – 8 наружных диаметров.
4. Рабочая температура стандартного изделия КГН варьируется в пределах от -30 до +50 градусов по Цельсию. Тропический вариант конструкции КГН-Т может эксплуатироваться при температуре от -10 до +55 градусов.
5. Максимальный допустимый нагрев жил кабеля в процессе работы – не выше +75 градусов.
6. Прокладку кабеля без предварительного подогрева можно осуществлять при температуре окружающей среды не ниже -15 градусов.

Строительная длина кабеля сечением 35 мм2 – не менее 150 м, сечением 50-120 мм2 – 125 м и больше, сечением от 155 мм2 – не меньше 100 м. Гарантийный срок эксплуатации КГН составляет 6 месяцев с момента начала использования кабельной линии, но при этом не более 1 года с момента производства. Срок службы кабеля составляет 2,5 года со дня изготовления.

Крупнейшими отечественными производителями КГН являются Кольчугинский , а также «Рыбинсккабель», «Камкабель», «Севкабель». Они изготавливают самую надежную и качественную продукцию. Зарубежным аналогом данного проводника считается марка NSSHOU.

normdom.ru

Производители кабеля марки КГ

Широкая область применения кабеля КГ в промышленном производстве приводит к повышенному спросу на изделие. Различные модификации электропроводника выпускаются многими российскими заводами.

ООО «КамКабель»

Одно из крупнейших предприятий в России по производству кабельно-проводниковой продукции. Широкая номенклатура изделий включает более 38 000 размеров, выпускаемых согласно российским ТУ, ГОСТам и зарубежным стандартам. Завод производит силовые, высокотемпературные, обмоточные электрокабели в резиновой, ПВХ, бумажно-проточной изоляции. Предприятие выпускает 1–4 жильные кабели КГ на номинальное напряжение 380В, 660В, с модификацией КГ-ХЛ – 1–3 жильные проводники. Все изделия имеют фирменную маркировку.

ОАО «РыбинскКабель»

Рыбинский кабельный завод – один из старейших производителей кабельной продукции, входит в десятку крупнейших производств в России и странах СНГ. Выпускает силовые, бытовые, контрольные кабели. Недавно открылось серийное производство проводов с низкой токсичностью при горении. Завод выпускает кабель КГ – 150 марко-размеров, КГ-ХЛ – 123 марко-размера.

ГК «Севкабель»

Предприятие в Санкт-Петербурге – первое кабельный завод в России, имеет производственную площадку и собственный НИИ, разрабатывающий новейшие технологии и материалы. Выпускает следующую сертифицированную продукцию: силовые, контрольные, установочные проводники, является лидером производства кабелей для судостроения. Завод выпускает кабель КГ-Т на напряжение 660 В, с числом жил 1–5, сечением 0,75–16 мм2, КГ-ХЛ – с числом жил 1–5, сечением 2,5–150 мм.

.

Дополнительная информация! Электрокабель КГ и его модификации выпускаются на предприятиях: ООО «Калужский кабельный , ООО «НПЦ Гальва» г. Магнитогорск.

Высокая стоимость кабеля КГ окупается его высокими технико-эксплуатационными характеристиками. Профессионалы отдают предпочтение проводнику по причине повышенной гибкости, возможности работы в экстремальных условиях, при высоких и низких температурах, и в помещениях с повышенной влажностью.

Темный цвет медных жил и старение кабеля

Еще одна особенность КГ — почерневшие медные жилы. Виновата здесь резиновая изоляция.

Она в своем составе имеет различные поливалентные металлы, а также серу. Сера при повышении температуры (кабель под нагрузкой) начинает активно взаимодействовать с медью, вызывая ее окисление.

Именно поэтому производитель между токоведущей медной жилой и изоляцией закладывает специальный разделитель в виде пленки.

Однако по ГОСТу такая пленка не требуется для кабелей сечением до 50мм2. Поэтому не удивляйтесь, если в вашем изделии ее не окажется.

Если же она присутствует, то это кабель очень хорошего качества и производитель отвечает за свой товар. У проводов ПВС никаких сепараторов не требуется, так как ПВХ оболочка медь не окисляет.

По цвету меди можно легко определить, какой кабель перед вами, новый или б/у. Даже если оболочка у него будет как новая, но жилы при этом потемневшие, можно сделать вывод, что кабель подвергался значительным нагрузкам или даже перегрузке.

Когда на абсолютно новом кабеле также наблюдается черный оттенок меди и вы действительно знаете, что он новый, то это говорит о нарушении технологии нанесения изоляции.

Ну а еще новый КГ нестерпимо воняет резиной. У старого острый запах постепенно выветривается.

Как правильно подобрать кабель

Число контрафактной кабельной продукции на рынке сбыта остаётся на высоком уровне, цена на подделки значительно занижена. Покупка некачественного провода несёт за собой высокие риски для покупателя.

Сертифицированное изделие должно иметь маркировку:

• Надпись на поверхности оболочки (выполненную рельефно, тиснением) или в виде ленты под оболочкой провода по всей длине.
• Надпись должна содержать товарный знак или название завода-изготовителя.
• Условное обозначение изделия.
• Год изготовления.

Визуальный осмотр кабеля: толщина изоляции и оболочки, сечение и расцветка токопроводящих жил должна соответствовать заявленным в маркировке, иметь возможность разделения без повреждений.

Ярлык на бухте.

На заметку! Окончательное заключение о соответствии проводника ТУ выдаётся после проведённых испытаний в специализированных лабораториях на территории предприятия.

Вам это будет интересно Сечение проводов

Модификации

Серия КГ состоит из нескольких модификаций, например, провод КГВВ. Его особенность заключается в том, что он использует изоляцию не из резины, а из поливинилхлорида. Такой подход позволяет увеличить длительность службы на срок до 25 лет. Подобный проводник используется для больших механизмов и аппаратов, которые могут работать как от постоянного, так и от переменного напряжения. В качестве примера можно вспомнить о подъемных кранах, карьерных экскаваторах и прочей передвижной технике.

Поливинилхлоридная оболочка делает возможным эксплуатацию проводника в широком температурном диапазоне: -50…+50 ºС. Это значит, что провод не ограничен никакими параметрами относительно климатических условий.

Кабель КГН — еще одна популярная модификация серии КГ. Его основное отличие заключается в более высокой маслостойкости и негорючести. В соответствии с принятыми стандартами аббревиатура расшифровывается следующим образом:

• «КГ» — кабельная продукция обладает гибкими свойствами;
• «Н» — использование негорючей резины в качестве изоляционного слоя.

Конструкция кабеля состоит из ряда основных элементов:

• медная жила, соответствующая 5 классу гибкости;
• разделительный слой, не допускающий прилипание к изоляции;
• резиновая изоляция с цветовой маркировкой;
• оболочка из маслостойкой негорючей резины.

Кабель КГ ХЛ оснащен медными жилами в резиновой изоляции. Данный проводник предназначен для подключения передвижных крупных механизмов к электросетям. Номинальное напряжение при постоянном токе составляет 1000 В, при переменном — 600 В. Частота импульса — 400 Гц. Допускается изгиб провода не менее 8 диаметров. Максимальная температура нагрева жил +75ºС. При наличии нулевой жилы к маркировке добавляется буква «Н».

Конструкция проводника:

1. Многопроволочная медная жила 4 класса и выше.
2. Разделительный слой.
3. Изоляция жилы. Она может иметь сплошную окраску либо продольные полосы. Заземление обозначается желто-зеленым цветом, ноль — голубым. Если ноля нет, то голубой цвет может быть использован для окраски любой жилы, кроме контура заземления. Производитель может согласовывать с заказчиком типы расцветки жил.
4. Оболочка из шланговой резины, способной выдерживать низкую температуру.

Еще одна модификация — РКГМ. Аббревиатура обозначает следующее:

• «Р» — резина;
• «К» — использование кремнийорганической изоляции;
• «Г» — провод голый;
• «М» — сечение медное.

Диаметр сечения может варьироваться от 0,75 до 120 мм². Высокая гибкость: радиус поворота не должен быть менее двух диаметров. Подключается к сети переменного тока с частотой 40 Гц и напряжением 660 В.

Данные характеристики позволяют использовать проводник для подключения различных устройств и инструментов. Допускается прокладка в условиях открытой местности, поскольку изоляция устойчива к солнечному ультрафиолету и влаге. При этом следует помнить об отсутствии защиты от агрессивных веществ и масел.

Что такое силовой электрический кабель и из чего он состоит?

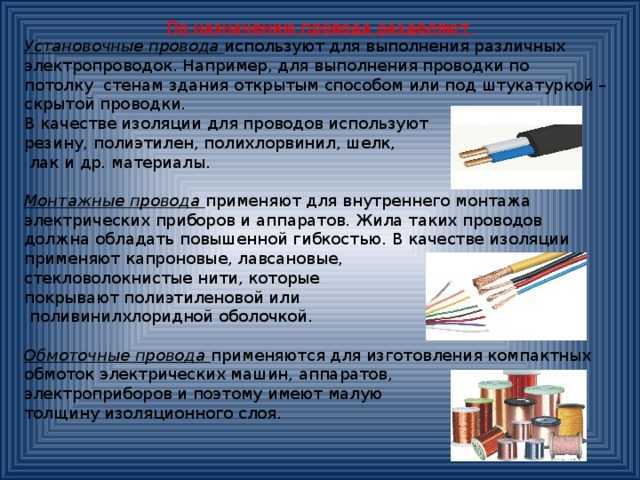

Какие провода бывают — все разновидности кабелей и проводов

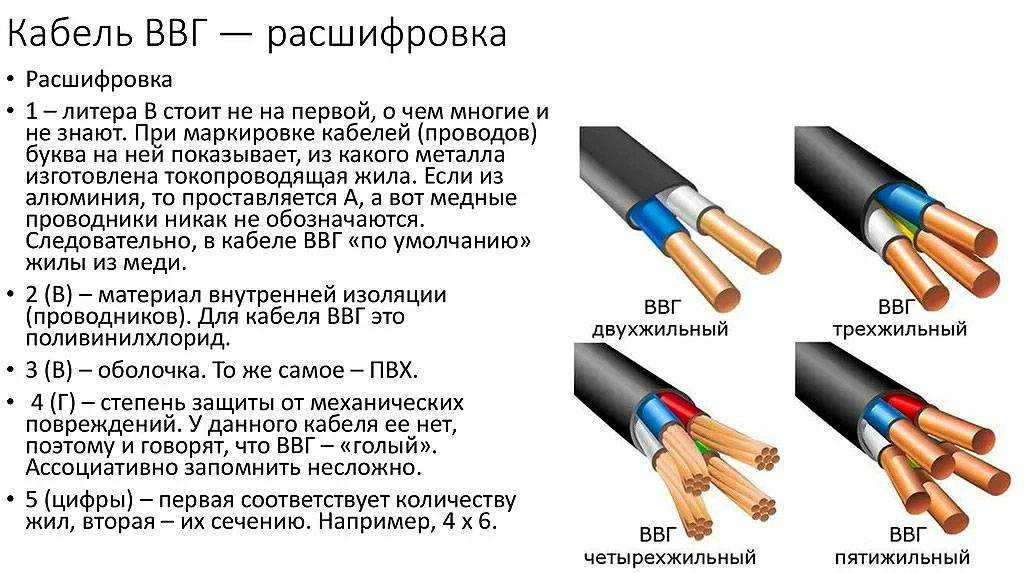

Технические характеристики и область применения силового кабеля ВВГ

Как правильно сделать контур заземления в частном доме — расчёт схемы и монтаж

Описание и технические характеристики силового кабеля АВББШВ

Определение площади сечения проводника по его диаметру

Технические характеристики кабеля КГТП ⋆ MACHO’S RULES

Для подключения передвижного оборудования к электросетям и передвижным источникам электроэнергии используется гибкий силовой кабель КГТП с медными жилами. Подсоединение машин к источнику питания при помощи данного проводника выполняется на номинальное переменное напряжение не более 660 В с частотой до 400 герц или на постоянное напряжение, достигающие 1000 Вт.

Провод изготавливается в соответствии с требованиями ГОСТ 24334-80. Расшифровка названия этого кабельного продукта: КГ – кабель гибкий, ТП – изоляция жил и наружная оболочка изготовлены из термоэластопластов.

Устройство провода кабеля КГТП

КГТП бывает одножильным и многожильным. Каждая жила состоит из большого количества тонких медных проволок. Покрытие для жил изготавливается из стирольных термоэластопластов, при этом изоляция каждой из них имеет отличительную расцветку, например, жила заземления покрыта желто-зеленой изоляцией.

Токопроводящие жилы двух-, трех- или четырехжильного провода скручиваются между собой. А у пятижильного кабеля они скручиваются вокруг шланговой резины или корделя, изготовленного из термоэластопласта. Чтобы изоляция легко отделялась от наружной оболочки, в многожильных проводниках используется тальк в качестве разделительного слоя. В одножильных проводах жила покрывается полиэтилентерефталатной плёнкой. Оболочка КГТП производится из стиральных термоэластопластов, цвет оболочки чёрный.

При изготовлении одножильного кабеля изоляция и наружное покрытие могут заменяться специальной изоляционно-защитной оболочкой, сделанной из термоэластопласта. Многожильные провода бывают одинакового сечения или разного. Во втором случае нулевой провод или заземление имеет меньший диаметр, чем остальные жилы.

Технические характеристики кабеля КГТП

Популярность кабеля КГТП объясняется его превосходными техническими характеристиками и возможностью эксплуатации в различных климатических поясах. К преимуществам этого проводника можно отнести:

1. Высокие показатели устойчивости к ультрафиолетовым лучам. Это означает, что проводка может использоваться в течение длительного времени в тех местах, где она подвержена воздействию солнца.
2. Компактность. КГТП отличается малогабаритностью и небольшим весом, что упрощает процесс его прокладки.
3. Устойчивость к воздействию низких и высоких температур, а также к температурным перепадам. Провод может прокладываться и использоваться при температуре от -60 до +50 градусов по Цельсию, что дает возможность эксплуатировать его в условиях как очень холодного, так и очень жаркого климата.
4. Устойчивость к повышенной влажности воздуха. КГТП может использоваться при относительной влажности воздуха до 98% при температуре внешней среды до +35.
5. Термостойкость. Максимально допустимая температура токопроводящих жил при длительной эксплуатации – до +75 градусов.
6. Высокая гибкость. При производстве кабеля данной марки используются жилы 5 класса гибкости. Минимальный радиус изгиба при монтаже составляет 8 наружных диаметров. Максимально допустимое растягивающее усилие на кабель составляет 19,6 Н (2,0 кгс) на 2 мм² общего сечения всех токопроводящих жил.

Срок службы кабеля КГТП составляет 4 года с момента изготовления, гарантийный срок эксплуатации – 6 месяцев, но не позже 12 месяцев с момента производства. Запрещена эксплуатация кабеля в смотанном виде, а также под воздействием направленных нагрузок.

Если провод подключается к подвижной машине, то его следует поместить в специальное устройство укладки кабеля. Оно обеспечивает минимально допустимый радиус изгиба и предотвращает абразивный износ проводника. Строительная длина КГТП с сечением основных жил до 35 мм² составляет 150 м и более, а с течением 50-120 мм² — не менее 125 м.

machosrules.ru

Технические характеристики кабеля КГ-ХЛ

Помимо расширенного диапазона рабочих температур, у кабеля КГ-ХЛ в сравнении со стандартным КГ наблюдаются изменения в других технико-эксплуатационных параметрах:

1. На 1 км кабеля сопротивление изоляции должно быть не менее 50 000 кОм. Данные актуальны для температуры воздуха +20 гр. Цельсия.
2. КГ-ХЛ способен выдержать нагрузочное напряжение 2500 В в течение пяти минут (при частоте 50 Гц).
3. Количество перегибов кабеля без появления дефектов – 30 000.
4. Температура эксплуатации – от -60 до +50 гр. Цельсия.
5. Разные производители устанавливают свои сроки гарантийного обслуживания – обычно не менее полугода с момента ввода в эксплуатацию.

Диаметр и масса кабеля – немаловажные параметры, особенно с учетом того, что изделие применяется только для передвижных механизмов и установок.

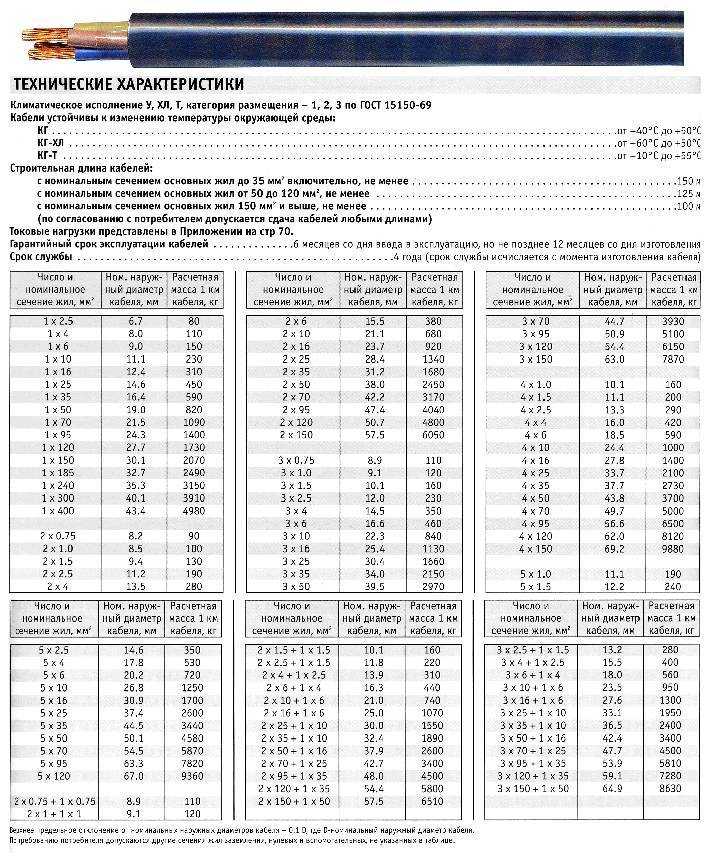

Сравнительная таблица основных типов кабелей

Технические характеристики

Широкое применение продукции объясняется возможностью эксплуатации в различных поясах. К характеристикам проводника относятся:

• изоляция, устойчивая к ультрафиолетовому излучению означает, что кабель может продолжительное время использоваться в местах, где на него воздействуют солнечные лучи;
• простота монтажа, изделие имеет небольшие габариты и вес;
• кабель применяется в интервале температур – минус 60, плюс 50 градусов Цельсия;
• может эксплуатироваться в условиях повышенной влажности, до 98% при температуре наружного воздуха + 35°С;
• допустимый нагрев проводников при длительном использовании составляет + 75°С;
• кабель гибкий, применяется материал 5 класса гибкости, минимально допустимый изгиб равен 8 наружных диаметров, а максимальное усилие при растяжении составляет 19,6 Н на 2 мм2 от общего сечения.

Техническими условиями определен срок службы, который составляет 4 года с момента изготовления. Завод-изготовитель гарантирует безаварийную работу в течение 6 месяцев, но не более 12 с момента выпуска.

https://youtube.com/watch?v=NLtrUWNZ3AY

Эксплуатация в смотанном виде запрещена. Подключение к передвижным машинам, производится с помощью кабеля, помещенного в устройство укладки, что обеспечивает нормальную работу и защищает изоляцию от механических повреждений.

Выпускается бухтами, минимальная длина – 100 м. Она зависит от номинального сечения жил. Чем меньше сечение, тем длиннее кабель. От толщины проводов зависит вес изделия.

Таблица зависимости веса от сечения и количества проводников

Приведены выборочные данные массогабаритных параметров электрокабеля КГ:

Сечение и количество проводников	Вес на 1 кг/км
1х10	230
2х4	280
3х4	350
3х4+1х2,5	400
3х10+1х6	950
3х50+1х16	3400

Зависимость токов нагрузки от сечения кабеля

Основным показателем является максимально допустимый ток потребителя. В таблице приведено описание зависимости тока от толщины и количества проводов.

Эти данные важны при выборе необходимого электрокабеля.

Сечение, мм2	Один проводник	Два проводника	Три проводника
0,75	–	24	22
1	–	28	24
1,5	–	35	31
2,5	59	47	42
4	89	60	55
6	115	75	69
10	144	97	88
16	189	128	116
25	240	162	150
35	289	200	180
50	362	245	226

Технические характеристики

Главное достоинство марки КГ – это гибкость. Однако радиус изгиба ограничивается восемью диаметрами провода. Причём этот радиус определяется лишь класом гибкости медных жил (5 класс). Количество изгибов не влияет на остальные характеристики кабеля:

• верхний допустимый предел рабочей температуры жил составляет 75 ºC;
• способность функционировать в различных условиях: внутри и вне помещений, независимо от уровня влажности и других погодных условий;
• эксплуатация допускается в температурном диапазоне окружающей среды от –40 ºC до +50 ºC, в зависимости от типа провода;

Данная марка кабеля пригодна для работы как с постоянным та и с переменным током. Чаще всего изделие используется для подачи питания на переносное оборудование, работающее от электрической сети. При этом кабель КГ рассчитан на работу под номинальным переменным напряжением 660 В.

Максимально допустимое рабочее напряжение, с которым справляются токопроводящие жилы, не должно превышать 720 В. При использовании постоянного тока, кабель выдерживает рабочее напряжение до 1 кВ.

Растягивающее усилие, по суммарному сечению всех жил, не должно превышать 19,6 Н/мм2. При активной его эксплуатации минимальный срок службы составляет 4 года. Однако изделие не выдерживает значительных механических нагрузок.

При выборе кабеля важны такие его параметры как количество жил, сечение и наружный диаметр изделия. Эти технические характеристики всегда можно узнать у продавца или посмотреть в каталоге товаров. Нет смысла перечислять их в данной статье для каждой отдельной модели, так как промышленность выпускает десятки их разновидностей. Для удобства обобщим характеристики наиболее распространённых разновидностей рассматриваемой марки и представим информацию в виде таблицы.

Таблица 1. Характеристики марок кабеля КГ

Марка кабеля	Число жил, шт.	Диапазон сечений жилы, мм2	Наружный диаметр провода, мм
КГ	1	2,5 – 240	6,3 – 34,8
2: 2 + 1; 3	1,5 – 95	9,2 – 43,6
КГ-Т	4	1,5 –70	10,7 – 44,8
3 + 1	0,1,5 – 95	12,5 – 49,3
КГ-ХЛ	5	1 — 70	11,7 – 49,4

В заключение добавим, что резина является очень хорошим диэлектриком. Сопротивление изоляции КГ – не менее 50 кОм на метр. Это делает эксплуатацию данной марки кабеля надёжной и безопасной, при условии соблюдения рекомендаций производителя по его применению (изделия имеют целевое назначение).

Виды сетевых кабелей для интернета

Технические характеристики кабеля КГ

Существует несколько конфигураций КГ-кабеля в зависимости от климатических и погодных условий:

• У – умеренная зона;
• ХЛ – холодостойкая;
• Т – тропики и субтропики.

Размерные показатели

Любые электрические кабели можно разделить на несколько категорий в зависимости от числа жил. Другой размерный показатель, от которого зависит мощность подключаемых приборов – площадь сечения проводника:

• для одножильного провода сечение находится в диапазоне 2,5-50;
• двух-трех – 1-150;
• четырех – 1-95;
• пяти – 1-25 кв. мм

Заземляющую жилу в сравнении с фазной обычно производят меньшего сечения. Это обязательно указывается в аббревиатуре изделия. Например, КГ 2×5+1×3 можно расшифровать следующим образом: гибкий кабель с двумя фазными жилами по 5 кв. мм и одной заземляющий 4 кв. мм.

Производители выпускают кабель в бухтах. Длина зависит от площади сечения. Наблюдается следующая зависимость:

• для провода 1-35 кв. мм – 150 м;
• 35-120 кв. мм – 125 м;
• 150 кв. мм – 100 м.

Таким образом, чем больше сечение, тем короче кабель.

Температурные показатели

Стандартный кабель КГ может эксплуатироваться при температуре от -40 до +50 гр. Цельсия. От соблюдения данного параметра зависит срок службы изделия. Однако, как писалось выше, существует несколько дополнительных модификаций с различным диапазоном температур.

Технические параметры кабеля КГ

Аббревиатура КГ расшифровывается как гибкий кабель, поэтому его название сложно перепутать с другим. Марка КГ производится в круглом исполнении и имеет мультипроволочные токопроводящие жилы из скрученной между собой медной проволоки 5-го класса гибкости. Число жил может варьироваться от 1 до 5, а их сечение в диапазоне 0.5-240 мм2. Как правило, жилы КГ отличаются цветовой маркировкой:

• нейтраль – голубой,
• фаза – коричневый и черный,
• заземление (она же нулевая, если отсутствует нейтраль) – желто-зеленый.

В качестве 1-го слоя изоляции в марке кабеля КГ обычно используется синтетическая спецпленка ПЭТ-Э, выполняющая функцию защиты проводящей ток жилы от склейки с непосредственно изоляционным материалом. Основная жильная изоляция, изготавливается из спецрезины РТИ-1 (или хладостойкая РТИ-1-ХЛ), имеющей в составе бутадиеновые и натуральные каучуки, которые и обеспечивает повышенную гибкость изделия (не меньше 8 Дн), а также защищают его от ультрафиолетового излучения. Общекабельная изоляция КГ произведена из шланг-резины другого типа (РШТ-2, хладостойкая РШТМ-2-ХЛ), созданной на основе бутадиеновых и изопреновых каучуков (РТИШМ, хладостойкая РТИШ-ХЛ в одножильных марках). Между изоляционной резиной жил и самого кабеля имеется разделительный слой все той же спецпленки ПЭТ-Э для исключения прилипания.

Марка КГ обычно применяется для электроустановок, работающих с постоянным током напряжением до 660 В или переменным – 380 В на частотах до 400 Гц. Наиболее часто КГ эксплуатируется в качестве сварочного кабеля, поэтому на отечественном рынке представлены как минимум 7 разновидностей данного изделия, которые отличаются числом жил и диаметром сечения. Подбор кабельной продукции следует в соответствии с токовыми характеристиками подключаемого устройства. Так, чем выше сила тока в приборе, тем больше должно быть сечение.

Кабель КГ изготавливается в разных климатических исполнениях, как для умеренных широт, так для тропического или для арктического поясов. В РФ обычно применяется КГ без особого климатического обозначения. Рабочий температурный режим эксплуатации провода находится в диапазоне -40-+50 °С, при этом температура токопроводящей жилы не может быть больше + 75 °С.

Примерный срок службы марки кабеля КГ достигает 4 лет.

Марка кабеля	КГ
Жила	Медная мультипроволочная
Степень гибкости жил	Высокая (5 класс)
Количество жил	1-5
Сечение жил, мм2	0.5-240
Рабочее напряжение, В — переменный ток — постоянный ток	380 660
Частота переменного тока, Гц	до 400
Температура эксплуатации, °С	от -40 до + 50
Предельная температура нагрева жилы, °С	75
Срок службы, лет	4

Аналог кабеля КГ

– это прежде всего импортная маркаH07RN-F , а также отечественныеКГН ,КПГ илиКПГС .

Отличие кабелей КГ, КГ-ХЛ и КГН

Все виды кабеля марки «КГ» можно эксплуатировать на суше, в воде, речных судах, в помещениях и открытом воздухе. Они устойчивы к воздействию солнечного ультрафиолетового излучения. Предназначаются для подключения подвижных электроустановок и агрегатов.

Все кабели марки «КГ» по конструкции состоят из медных изолированных многопроволочных жил, покрытых полиэтилентерефталатной пленкой. Изоляция жил изготовлена на основе натуральных и бутадиеновых каучуков, а резиновая защитная оболочка на основе изопреновых и бутадиеновых синтетических каучуков.

Отличие есть по климатическому исполнению и условиям эксплуатации:

• «КГ» — как основная модель (при температурах от -40 до +50 град С)
• «КГ-ХЛ» — для холодного климата (при температурах от -60 до +50 град С)
• «КГ-Т» — для тропического климата (при температурах от -10 до +55 град С)
• «КГН» — с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от -30 до +50 град С). Способен длительное время работать в агрессивных средах.

Если вы не можете накопить нужную сумму а собираетесь строить дом, то ипотека на строительство частного дома будет лучшим решением. Выбирайте выгодную ипотеку и стройте дом для себя.

Кабель «КГ-Т» отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова. Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам пришлось добавлять в него некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.

Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резин способных длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля «КГ-ХЛ», кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это позволило понизить предельную температуру до -60 град С.

В кабелях «КГН» введение в состав защитного слоя хлоропренового каучука (неопрен) позволило существенно повысить маслостойкость и придать резине негорючесть. Это позволило использовать для подключения в шахтах и карьерах.

Кабель «КГ» можно безопасно заменить на «КГ-ХЛ» и «КГН», обратная замена небезопасна. Кабели, работающие при напряжении 380 v, можно спокойно заменить соответствующими рассчитанными на 660 v.

Области применения кабелей марки КГ

Силовой кабель марки «КГН» широко применяется в судостроении, для этого его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и условиях высокой влажности. Это позволило применять его для подключения шахтного оборудования и, механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в жилых зданиях и помещениях, имеющих естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.

Кабель «КГ» можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря. Используется при подключении мобильных и подвижных электроустановок и агрегатов. Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.

В районах где градусник термометра опускается ниже -40 град С для подключения электрических механизмов не обойтись без кабеля «КГ-ХЛ». Оборудование заполярных городов, алмазных и золотых приисков и все, работающие на Крайнем Севере, электрические машины не могут надежно работать без кабеля «КГ-ХЛ».

Если Вам нужно применить кабель в бане, то однозначно, он должен быть негорючим, коим является кабель КГН. Во всех банях Москвы проложен только негорючий кабель. Кстати, информацию о банях и саунах Москвы можно узнать на сайте Сауна.ру.

cable-plus.ru
