Монтаж подрозетников в стену

Размеры подрозетников для бетонных стен

Следует более подробно осветить габаритные размеры монтажных коробок. Эти параметры следует обязательно учитывать при выборе изделий для установки в бетон.

На практике они определяются следующим образом:

• Внешний диаметр коробки. Найти этот показатель можно путем измерения расстояния между двумя элементами, находящимися на максимальном удалении друг от друга.
• Внутренний диаметр. Определяется по максимальным габаритам механизма розетки, который возможно разместить внутри. Наиболее востребованные размеры – это диаметры в пределах от 60 до 68 мм.
• Глубина установки. Выбирается в зависимости от толщины стены и возможности сверления отверстия под коробку.
• Внутренняя глубина подрозетника. Определяется по максимальному заглублению во внутреннем пространстве коробки. Данный параметр определяет возможность размещения внутри определенного количества компонентов и создания запаса для подведенных кабелей и проводов. Выпускается множество модификаций с глубиной от 25 до 80 мм, но чаще всего применяются не очень глубокие изделия на 40-45 мм.

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

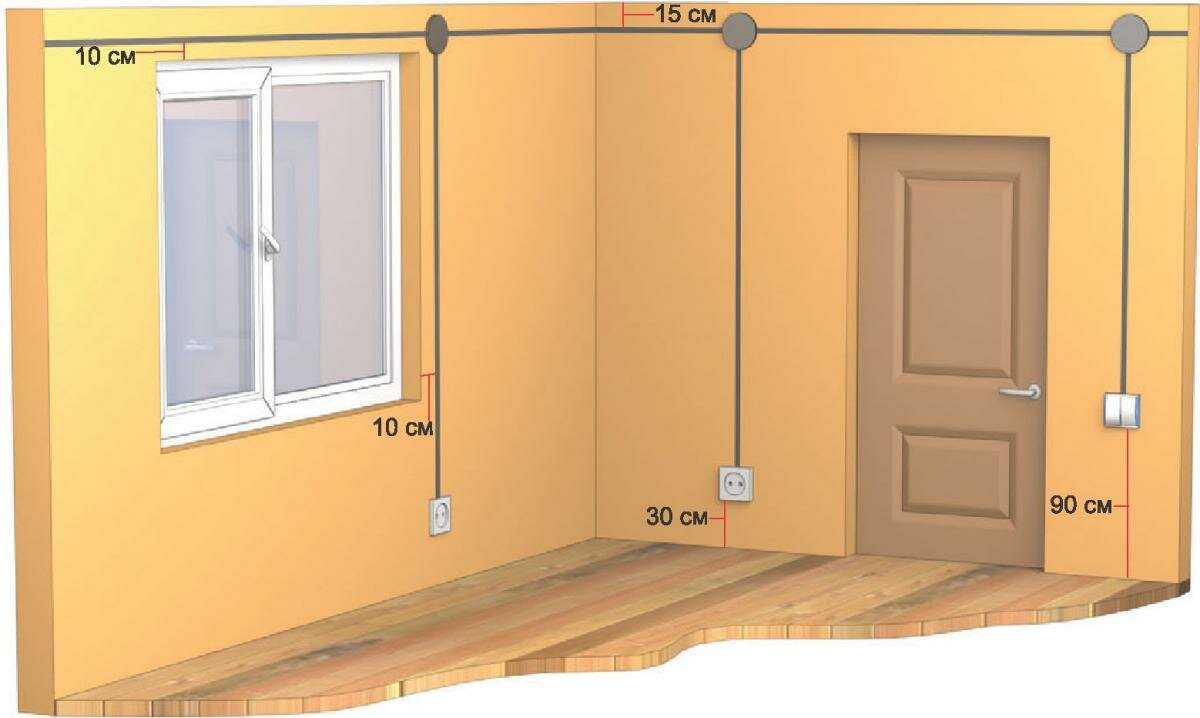

Пошаговая схема по установке подрозетника

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

1. Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
2. Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
3. От водных объектов розетку нужно удалить минимум на 60 см.
4. Желательно устанавливать питание проводки в гостиной или зале.
5. Щиток должен быть защищен дифавтоматом или аналогичным устройством.

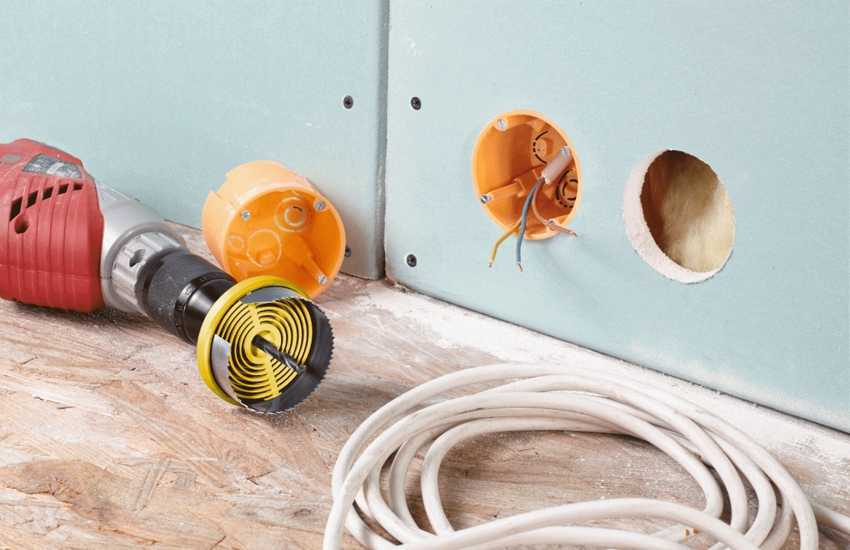

Вырезаем отверстия в гипсокартоне под установку подрозетников

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

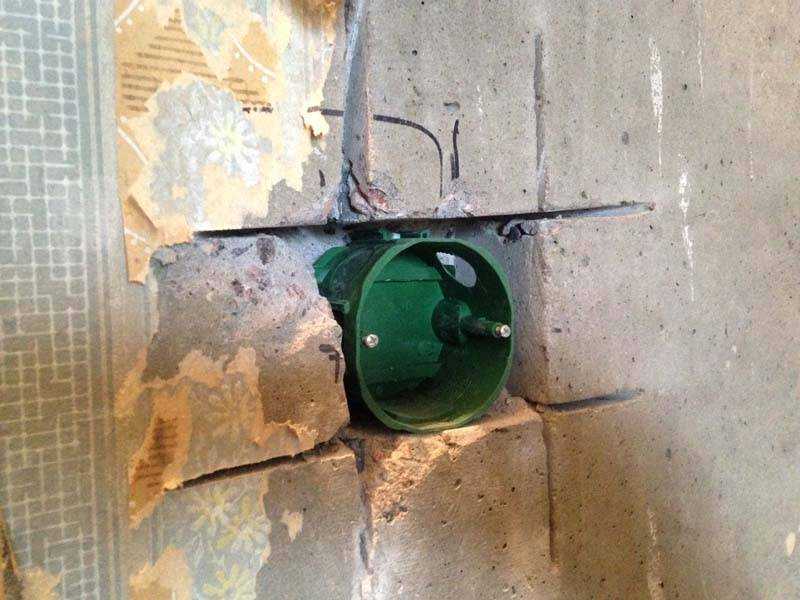

Процесс монтажа подрозетника в бетон:

• Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
• Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
• Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
• Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
• Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
• Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Как правильно выполнить установку розеток в гипсокартоне

У подрозетников под гипсокартон совершенно другое строение, чем у коробок для кирпича и бетона. Для фиксации изделий в стене не нужен гипсовый раствор. Поэтому работать с ними легче, а сам монтаж обходится дешевле. Для формирования отверстий применяются специальные коронки по гипсокартону. Допускается применение насадок, предназначенных для дерева.

Как установить розетку в гипсокартоне:

1. По аналогии с бетонными стенами на перегородку наносится разметка.
2. Коронкой высверливается отверстие, которое по диаметру соответствует величине подрозетника (68 мм).
3. При монтаже нескольких розеток между центрами изделий нужно сохранять стандартное расстояние – 71 мм.
4. В стакане удаляются перегородки и в освободившиеся отверстия заводятся провода.
5. Коробка вставляется в отверстие и распорные винты в конструкции закручиваются, фиксируя изделие в перегородке.
6. Останется лишь подрезать концы проводов и установить розетку.

Установка подрозетника в стену из гипсокартона

Технологии монтажа розеток в гипсокартоне и бетоне существенно отличаются. Работать с полнотелыми стенами гораздо дольше и сложнее. Но даже относительно простой в обращении гипсокартон требует внимательного отношения ко всем нюансам. От того, насколько правильно выполнен монтаж стаканов будет зависеть надежность, долговечность и внешний вид розетки.

• Предыдущее: Уличные розетки — по нашим и зарубежным нормам — как выбрать и как установить правильно
• Следующее: Ремонт деревянных полов

Установка своими руками

Место для установки

В монтаже подрозетника в бетонную стену нет ничего сложного или требующего специфических навыков, поэтому каждый может осуществить этот процесс самостоятельно, если будет следовать приведенному ниже алгоритму действий:

Первоначально, необходимо подготовить разметку на будущем месторасположении коробки. Существует несколько общепринятых стандартов, определяющих расстояние места установки подрозетника от уровня пола: 30 см. в жилых помещениях; 120 см. над столешницами в кухонных помещениях; 100 см. возле стиральных машин; 90 см. при монтаже выключателей света. При этом, указанные стандарты не являются обязательным правилом, их можно видоизменять в зависимости от индивидуальных потребностей.

После окончательного выбора месторасположения установочной коробки на поверхность стены, разметка наносится при помощи графитного карандаша и линейки.

Высверлить в стене отверстие для подрозетника. Для бетонных поверхностей рекомендуется использовать алмазные коронки для перфораторов или насадки, оснащенные зубцами из победита. Сверло также должно быть алмазным или победитовым, эти разновидности успешно справляются с бурением бетона. При этом, желательно, чтобы провод был не просто отведен в сторону, а каким-либо образом зафиксирован, иначе возникает риск его повреждения во время сверления. Остановиться необходимо только в момент полного погружения коронки вглубь бетона.

Если подрозетник проваливается в подготовленное для него отверстие примерно на полсантиметра, то была достигнута идеальная глубина. В случаях, когда этого не происходит, рекомендуется вручную произвести фиксацию габаритов отверстия, чтобы установочную коробку можно было разместить в нем без труда.

На этом этапе в коробку вводится провод. Для этого в верхней части полученного отверстия любым строительным инструментом необходимо проделать штробу. Для этого, можно использовать перфоратор или электродрель, а если структура бетона отличается мягкостью, то даже обычное зубило или стамеску. Главное требование заключается в том, чтобы провод легко размещался в штробе, при этом, не мешая и не давя на корпус коробки.

В корпусе подрозетника необходимо при помощи острого режущего инструмента проделать дыру под провод. Обычно, разметка уже присутствует, остается только выбрать наиболее подходящий под диаметр провода вариант.

Провод пропускается через проделанное в корпусе отверстие, после чего коробка размещается в стене. На этом этапе необходимо внимательно следить за запасом свободного места, оставшейся глубины должно хватить еще и для раствора, поэтому резерв составляет не менее 0,2-0,3 см.

Если все элементы подошли друг другу по габаритам и коробка спокойно входит в стену, то отверстие в ней необходимо очистить от пыли и различного строительного мусора.

Для изготовления раствора можно использовать строительную или медицинскую разновидность гипса, а также алебастровые смеси

Важно помнить, что подобные растворы твердеют фактически моментально, поэтому уже примерно через 5 минут их будет невозможно использовать, поэтому в данном процессе важна оперативность. Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки. Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки. Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Подрозетник должен быть надежно вставлен в стену, так, чтобы смесь начала вытекать из его отверстий на задней стороне корпуса. После этого, к нему лучше лишний раз не прикасаться, чтобы дать раствору высохнуть, обеспечив максимальную фиксацию.

Дополнительно можно заложить раствор в боковые щели, а также по периметру вокруг подрозетника. Не нужно бояться его попадания на корпус, гипс и алебастр после высыхания легко отделяются от пластика.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

• Выключаем свет в щитке.
• Проверяем отсутствие напряжения включением лампочки.
• Снимаем крышку, выкручиваем розетку.
• Отсоединяем провода.
• Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

• https://mailtrain.ru/steny/chem-zakrepit-podrozetnik-v-betonnoj-stene.html
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
• https://kak-sdelano.ru/elektrica/ustanovka-podrozetnikov
• https://skbalkon.ru/processy-i-tehnologii/diametr-podrozetnika.html
• https://1beton.info/maloetazhnoe/otdelka/ustanovka-podrozetnikov

Подрозетники для скрытой проводки в деревянных домах

Установка подрозетников в деревянных конструкциях считается наиболее трудоемким и затратным мероприятием. И ходя здесь не требуются перфоратор, гипс и другой раствор, специальная инструкция и технология установки требует исключить любой контакт с деревом розеток и проводов. Вопрос как сделать это правильно имеет большое значение.

Обычные конструкции установочных коробок не подходят для работы с деревом. В данном случае необходимы изделия из негорючего пластика или металла, которые не нужно садить на замазку. Чаще всего установку выполняют с применением металлических конструкций, толщина стенок у которых, способна удерживать внутри стакана электрическую дугу от короткого замыкания.

Таким же образом проводка укладывается в железные трубы, а все места стыков нужно соединить и загерметизировать. Для такой магистрали обязательно выполняется заземление, на что в концах труб, заходящих в коробку привариваются дополнительные болты для крепления провода заземления.

Таким образом, отверстие нужного диаметра высверливается электродрелью, а затем подчищается стамеской. После этого перед тем как закрепить подрозетник, в него заводится провод и часть трубки, и далее он прикручивается шурупами враспор к деревянным конструкциям. Остается лишь установить розетку в подрозетник и выполнить подключение к сети.

Установка розеток в гипсокартон своими руками: пошаговая инструкция

Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Установка розетки в бетонную стену, отверстие под розетку в бетоне

Установка розетки в бетонную стену своими руками — пошаговая инструкция

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Диаметр подрозетников

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
• Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Нюансы установки мультибокса на плинтус

Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Монтаж подрозетников в кирпичную стену своими руками

Установка подразетников в кирпичную стену почти ничем не отличается от работы с бетонной поверхностью. Можно отметить, что кирпич легче сверлить, он более податлив.

Нужно также начинать работу с разметки поверхности, но если используется красный кирпич, желательно, чтобы центры коробок находились на части кирпича, не попадали на цементные слои, тогда даже используя перфоратор без насадки-коронки, проделать проймы будет легко.

Можно отметить возможность использования еще одного метода для создания отверстия — применить перфоратор, как отбойный молоток, к нему лучше не прибегать, ведь поверхность будет выглядеть, не красиво. Но возможно других вариантов не будет. В связи с этим следует знать и о нем.

После проведения работ в обязательном порядке будет осуществляться работа по отделки поверхности, применяться штукатурка. Допустимо наносить штукатурку и до установки подрозетников. Не переживайте, если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.

Если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.

Монтаж подрозетников в бетонную стену своими руками

Первым шагом высверливают отверстие в стене, существует две методики сверления. Удобнее всего воспользоваться коронкой для бетонных поверхностей, обладающей победитовыми зубьями. С помощью этих зубьев коронка врезается в поверхность, и создает круглую дыру. Для обычных коронок подойдет диаметр коронки в семьдесят миллиметров.

Коронка просто надевается на электроперфоратор, и его подводят к созданной разметке и получают нужную пройму. После пройма вычищается от мусора.

Делать пройму нужно более глубокой, чем подрозетник, примерно на четыре миллиметра глубже. При отсутствии коронки, можно использовать дрель с победитовым сверлом. Для начала сверлится дырка в центре разметки, потом по краям вычерченного круга делают такие же небольшие дырочки, лучше сделать их количество побольше, чтобы выбивать бетонную часть было намного легче. Для выбивания используют молоток с зубилом, либо перфоратор.

При отсутствии коронки, можно использовать дрель с победитовым сверлом.

Если выбраны квадратные коробки, или для упрощения работы можно применить болгарку с диском из алмаза, Начинают также с центра, потом делают дырки по краям чертежа, остальная часть выбивается.

Если на данном этапе углубление прекращается, и издается резкий звук, значит, сверло попало на арматуру. В таком случае лучше перенести место установки розетки, понадобится уступить, лишь 3-5 сантиметров.

Если перенос никак нельзя сделать, то придется выбить бетонную поверхность, чтобы стал, виден металл, дальше пробейте его зубилом, или болгаркой.

После очистки проймы, коробка вставляется в нее, чтобы проверить правильность полученной проймы. Она должна легко входить в углубление, за ней должно оставаться пятимиллиметровое расстояние.

Если выбраны квадратные коробки, или для упрощения работы можно применить болгарку с диском из алмаза.

При правильности монтажа, переходят к созданию проймы выше или ниже пройм для коробки, То есть в том направлении, где проведена проводка. Данная пройма нужна для пропускания провода.

В коробке в обозначенном месте с помощью ножа проделывается дырка для провода. Просовывается провод, и примеряется к стене.

Переходят к приготовлению смеси. Можно выбрать смесь с главным компонентом в виде гипса или алебастра.

Чтобы избежать постоянной возни со смесью, лучше выбирать состав, включающий 3 части гипса, и 2 части штукатурки. Миксером состав перемешивается с водой, если она готовится порциями, то остатки старой застывшей части нужно убирать прежде, чем замешать новую порцию.

За пару минут до крепления подрозетника, пройму стоит намочить, дать воде пропитать поверхность, потом замазать его раствором. На сам подрозетник тоже наносят раствор (на заднюю сторону), но перед этим вставляется в него провод. Устанавливать его нужно так, чтобы края были одного уровня с бетонной поверхностью, а винты находились в горизонтальном положении.

Можно выбрать смесь с главным компонентом в виде гипса или алебастра.

При применении нескольких розеток в одном месте, нужно соединить проделанные отверстия с помощью болгарки. Чтобы вмонтировать коробки в стену, их сначала объединяют вместе, крепежами, которые на них сделаны как раз для этого. Поставить их нужно также как одиночные подрозетник.

При применении нескольких розеток в одном месте, нужно соединить проделанные отверстия с помощью болгарки.

Правила установки

Если вы не знаете, как закрепить подрозетник, чтобы обеспечить надлежащий уровень безопасности, отталкивайтесь от ПУЭ. Это правила устройства электрических установок:

• расстояние между электророзеткой и газовой трубой должно составлять не меньше 50 см;
• между источником брызг в ванной и розеткой расстояние должно быть от 60 см и более;
• выключатели рекомендуется устанавливать со стороны расположения дверной ручки;
• расстояние от пола до выключателя не более 100 см;
• запрещается устанавливать розетки в помещениях типа сауны или бани.

Что же касается остальных помещений, то тут особых правил и ограничений нет. Позаботьтесь о том, чтобы за счёт правильного расположения каждый член семьи мог без особых трудностей воспользоваться как розеткой, так и выключателем.

А вот для мощных бытовых приборов, таких как стиральная машина, посудомоечная машина или электрическая плита, лучше всего установить отдельную розетку или подключить напрямую к проводке к отдельным автоматам. Питать такие устройства через удлинители ни в коем случае нельзя.
