Как установить дверной звонок: схема подключения и устройство

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:

Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.

Зимой важно обеспечить электропитание

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Какими бывают дверные звонки

Подключения звонка не требует особых навыков в области электрики

Существует множество моделей, каждая из которых имеет свой способ подключения, принцип работы, доступные функции. Все эти параметры в конечном итоге обязательно скажутся и на стоимости покупаемого прибора.

По способу подключения существует три основных варианта:

Механические. В преимущественном большинстве случаев выполняют декоративную функцию. Находятся в прихожей или на фасаде. Дают о себе знать, когда человек пробует открыть дверь или задевает язык колокольчика.
Электромеханический. Более совершенная модель предыдущего типа, которая отличается довольно простой, но более удобной конструкцией, предусматривающей наличие кнопки для подачи сигнала, которая находится за пределами дома или квартиры. Также присутствует резонатор, который монтируется в жилом помещении, и электрокабель, объединяющий обе части прибора.
Электронный. Самый совершенный вариант исполнения, который собирается на основе микросхем и оснащается встроенным динамиком. Разнообразие звуков, которые может издавать такое оборудование, ничем не ограничивается. За счет использования электроники также расширяется доступный перечень функций таких приборов.

В продаже можно найти проводные и беспроводные электронные звонки. Первый тип подключается практически так же, как большинство электромеханических устройств. Однако можно найти модели, которые дополнительно обеспечены защитой в виде питания от напряжения 12 вольт или с использованием батареек. Они должны подключаться через специализированный понижающий трансформатор или блок питания. На кнопке в таких устройствах осуществляется разрыв низковольтного сигнала вместо фазы.

Беспроводные звонки отличаются удобством в эксплуатации, но кнопка-передатчик зачастую требует постоянного обновления автономного питания, и при этом должна находиться в зоне, которая не будет мешать передаче сигнала к устройству. Некоторые беспроводные модели работают при подключении их к стандартной сети 220В, к обыкновенной розетке, в то время как в кнопке нужно будет периодически менять батарейки. Другие модели имеют оба элемента с автономным питанием.

Существует ряд моделей, которые осуществляют дистанционное открытие ворот или распахивают входные двери. Это достаточно удобная функция для частного дома.

Если нужно подключить беспроводной звонок в квартиру с видеонаблюдением, процедура будет гораздо сложнее. Работы лучше доверить специалистами, которые в дальнейшем будут заниматься техническим обслуживанием оборудования.

Разновидности звонков

Своему возникновению дверной электрический звонок обязан изобретению электромагнита. Первые модели имели достаточно примитивное конструкционное решение, но с течением времени конструкция всё усложнялась. Современные дверные звонки выгодно отличаются удобством и функциональностью.

В наше время принято выделять следующие виды дверных звонков:

Механические

Сегодня их применяют исключительно в декоративных целях – для отделки входной двери в каком-либо дизайнерском направлении. Устройство дверных замков механического типа самое простое.

Электромеханические

Как видно на фото дверного звонка подобного типа, он состоит из катушки с сердечником, ударного механизма и резонатора. Под действием электрического тока происходит соприкосновение ударного механизма и резонаторной пластины, в результате которого раздаётся звуковой сигнал.

Достоинства:

незамысловатость;
лёгкость установки;
долговечность.

Отрицательные стороны:

монотонность звука;
отсутствие возможности установки более одной мелодии;
необходимость подключения к электрической сети.

Электронные

Электронные дверные звонки могут быть проводными и беспроводными. Принцип работы проводных устройств заключается в следующем: при нажатии на кнопку электроцепь замыкается и на динамик подаётся звуковой сигнал. Сегодня на такие звонки можно установить любую музыку или звук. Их отличает надёжность и универсальность, они проверены временем.

Беспроводные дверные звонки чаще всего применяются в частных домовладениях. Ведь здесь гости вынуждены стоять перед калиткой, а не перед входной дверью. Звонок данного типа не требует протягивания проводов. Подача сигнала осуществляется при нажатии кнопки путём радиоволн, идущих к звонку, размещённому в прихожей.

Расстояние, на котором могут действовать различные модели, может быть различным. Чаще всего оно колеблется в пределах 30-100 метров.

Беспроводные устройства в свою очередь могут быть аккумуляторными или работать на батарейках. Это идеальное решение, если нет возможности подсоединения к электросети.

Плюсы беспроводных устройств:

они легко монтируются;
не нужно протягивать провод;
они герметичны;
можно установить там, где нет электричества.

Минусы:

низкая устойчивость к морозам;
качество работы зависит от расстояния, на котором находятся блоки звонка и отсутствия преград между ними.

Преимущества проводных моделей:

простота и надёжность;
универсальность (возможность работать в любых природных условиях).

Недостатки:

работа от электричества требует наличия последнего;
необходимость протягивать провода и просверливать отверстия в стенах.

Видеозвонки

Установка видеозвонка имеет следующие плюсы:

его монтаж можно производить абсолютно везде, будь то калитка или вход в квартиру. Видеоустройство оснащено механизмом, дающим возможность вести переговоры на расстоянии;
удобство эксплуатации. Отсутствие надобности в дверном глазке – кто пришёл можно посмотреть на дисплее;

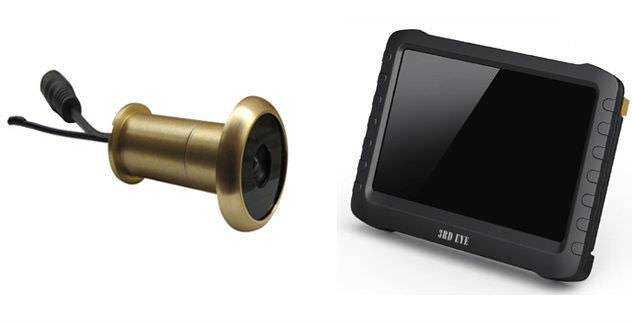

удобство для удалённого использования. В набор входит скрытая видеоаппаратура. Подобное изделие не нужно подключать к электросети – оно может работать от аккумулятора;
предусмотрены функции дистанционного открывания электрозамка, видеофиксации, автоответчика, ночной подсветки и др.;
можно регулировать уровень громкости;
конструкция некоторых моделей позволяет разговаривать с владельцем даже, если его нет дома. Эту возможность дверным звонкам с камерой обеспечивают IP-устройства.

Лучшие модели

АСТОР ММС, имеется датчик движения, фото, видеосъемка, данные можно сбрасывать на CD – носитель.

R – 20 имеет доступ к WI-FI, камера высокого качества, ночной режим работы, двусторонняя связь.

Rаdio DVR не имеет провода, монитор может перемещаться и отключаться самостоятельно.

Home Voice, девайс простой, ограничивается только видеоизображением на мониторе, но качественный, стоит всего 1500 руб., прослужит долго.

Sititek Simple со встроенной видеокамерой, есть подсветка, цветной экран в 3 дюйма. Включение видеозаписи производится вручную на CD карту.

Sititek GSM, комплектация обширна, много функций, можно посетителю отправить сообщение на телефон, автономно связаться с ним. Заряжается от двух аккумуляторов, один из них включается автоматически в том случае если второй сел или находится на зарядке. Цена – 10000 руб.

SkyBell Technologies, модель американского производства оснащена датчиком движения, видеокамерой, ИК подсветкой. Все фото, видеозаписи можно сохранить.

Подписка на рассылку

В настоящее время на рынке бытовой электроники существует большой выбор разнообразных дверных звонков, начиная от простых моделей и заканчивая вариантами с видеокамерой и сигнализацией. Если вас заинтересовал вопрос «как подключить дверной звонок», в данной статье вы найдете информацию о методах подключения различных устройств.

Звонок электрический дверной – виды и особенности

Дверные звонки бывают двух видов: проводная модель, требующая подключения при помощи кабеля, а также беспроводная модель — дверной звонок на батарейках, который более простой в монтаже.

Проводные звонки работают от сети

220В, а их корпус и кнопка соединены проводом. Звонок дверной электрический проводной при условии правильного подключения обеспечивает надежность и долговечность, а также работу при любых погодных условиях.

Беспроводной электронный дверной звонок имеет свои преимущества: для его монтажа не требуется проводов, а в случае отключения электроэнергии такой звонок продолжит работу. Однако дальность передачи сигнала такого звонка не велика, а так же возможно «не срабатывание» при плохой погоде.

Дверные звонки можно разделить по потребляемому напряжению. В настоящее время достаточно распространен, как стандартный дверной звонок 220в, так и электронные звонки от 4,5 до 60В. Последние, оснащаются батареями или понижающими трансформаторами.

На современном рынке также появился дверной звонок с камерой. Дистанционная модель включает в себя камеру скрытого наблюдения, которая записывает, как изображение, так и звук. Этот дистанционный дверной звонок не требует подключения – достаточно вставить батарейки, и закрепить элементы на стене.

Если вас не устраивают модели, реализуемые на рынке, можно собрать дверной звонок своими руками с помощью специальных наборов. Если вас интересует, как сделать дверной звонок самостоятельно, можно использовать специальные наборы, например, «Двухтональный дверной звонок». Этот набор позволяет собрать устройство, выполняющее функцию звонка и сигнализации.

Дверной звонок проводной – подключение своими руками

Для того чтобы самостоятельно осуществить подключение дверного звонка проводного типа, вам понадобятся следующие инструменты:

дрель или перфоратор;
отвертка-индикатор;
пассатижи;
отвертка с тонким жалом;
кусачки.

Из материалов вам потребуется сам дверной звонок, кнопка, а также два двухжильных кабеля.

Для подключения можно использовать двухжильный кабель с сечением 0,5 — 0,75 мм2. Более мощные кабели также могут использоваться в подключении дверного звонка, однако их применение не целесообразно, поскольку мощность звонка незначительна.

При подборе кабеля также стоит учитывать материал жилы – алюминий или медь. Лучше всего кабель с жилами из аналогичного материала, что и у остальной проводки общей квартирной сети.

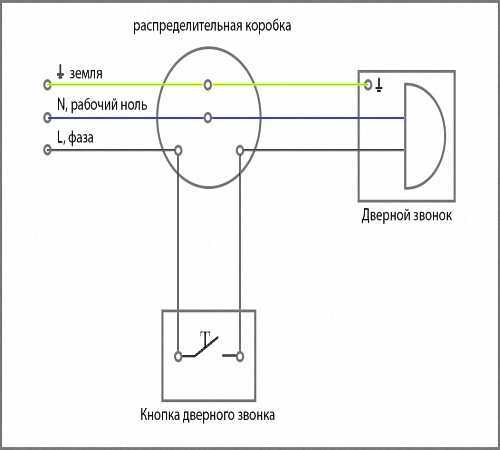

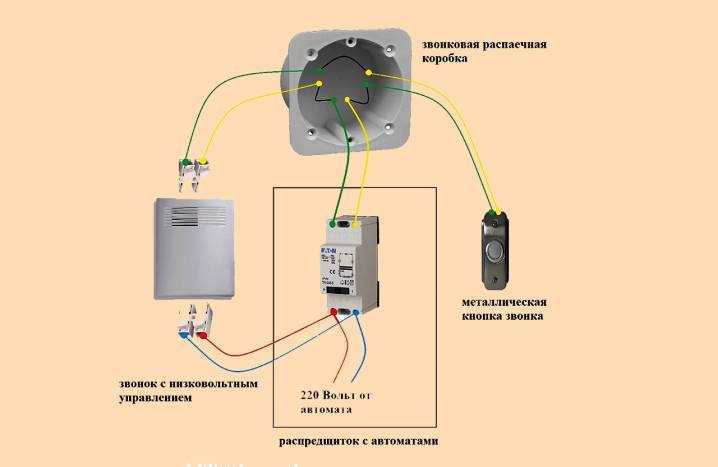

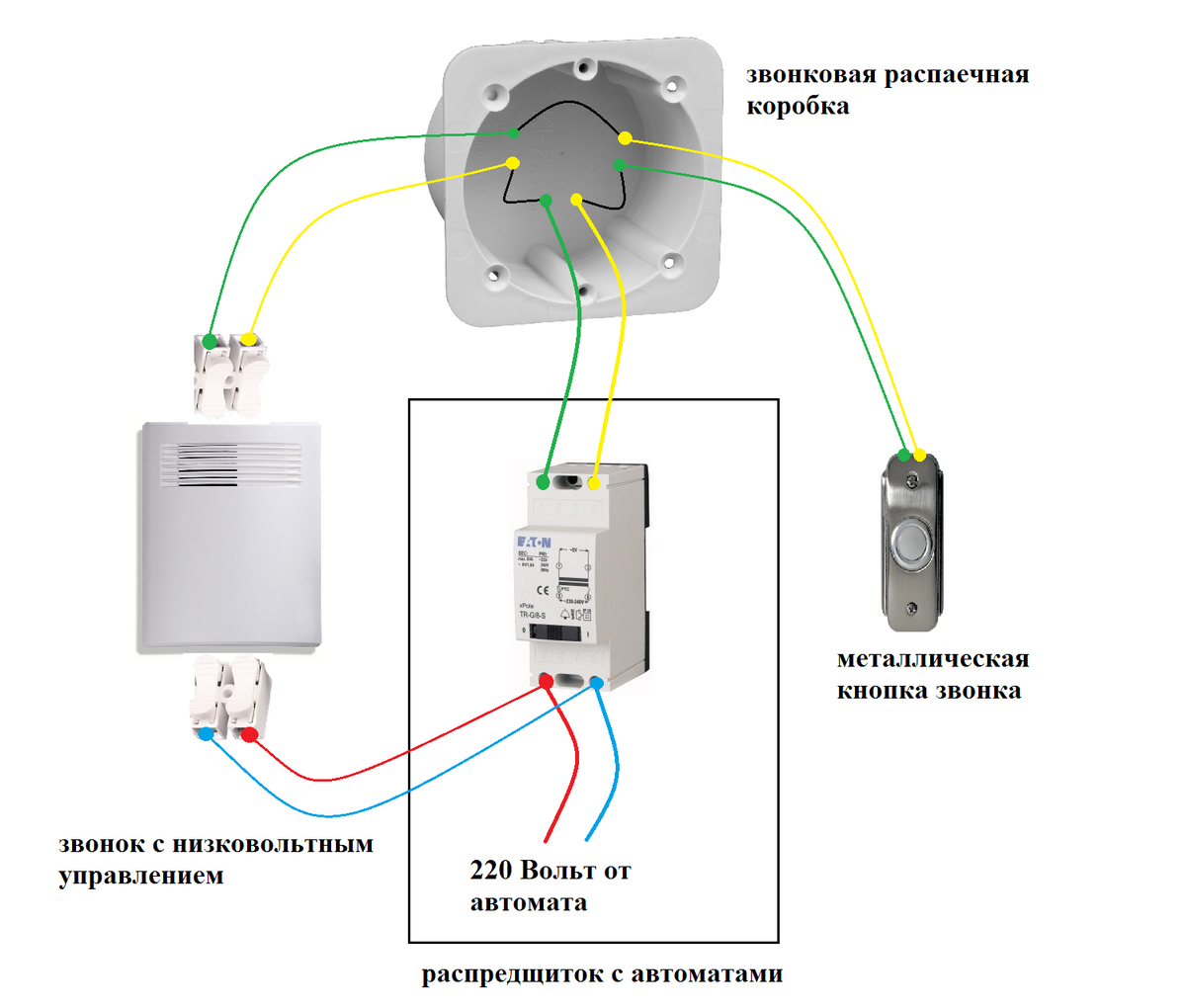

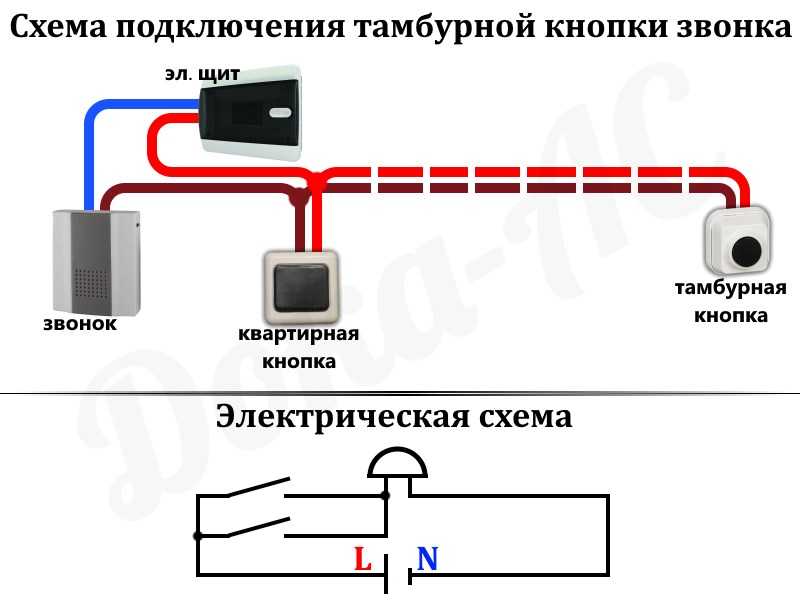

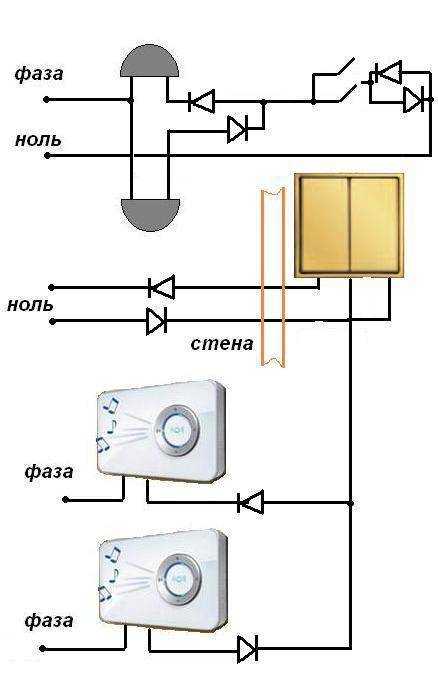

Схема подключения дверного звонка проводного типа

Кнопка для дверного звонка устроена таким образом, что во время нажатия она замыкает контакты. Для того чтобы раздался звук дверного звонка, необходимо, чтобы на его контактах возникли и ноль, постоянно подключенный к звонку, и фаза, разомкнутая в состоянии покоя.

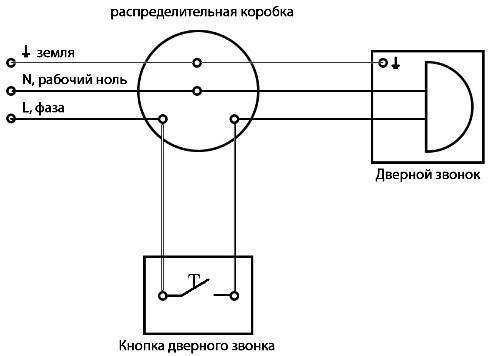

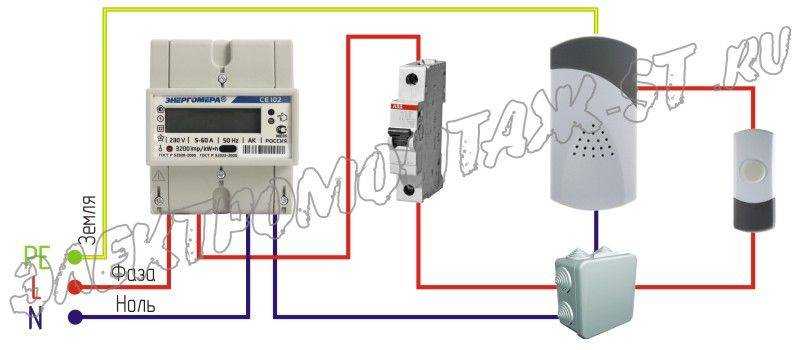

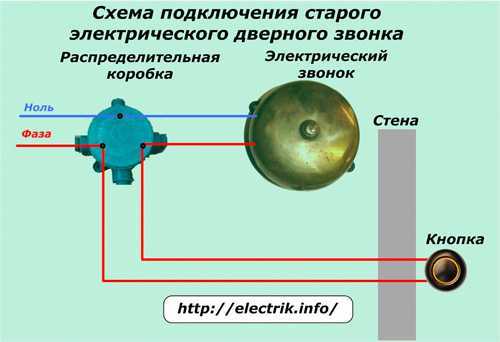

Схема дверного звонка, показанная на схеме, включает в себя два двухжильных кабеля, которые прокладываются от распределительной коробки к кнопке звонка, а также от коробки к месту установки самого звонка.

Как установить дверной звонок – пошаговая инструкция

Если вы используете звонок с низким напряжением, установка дверного звонка осуществляется следующим образом.

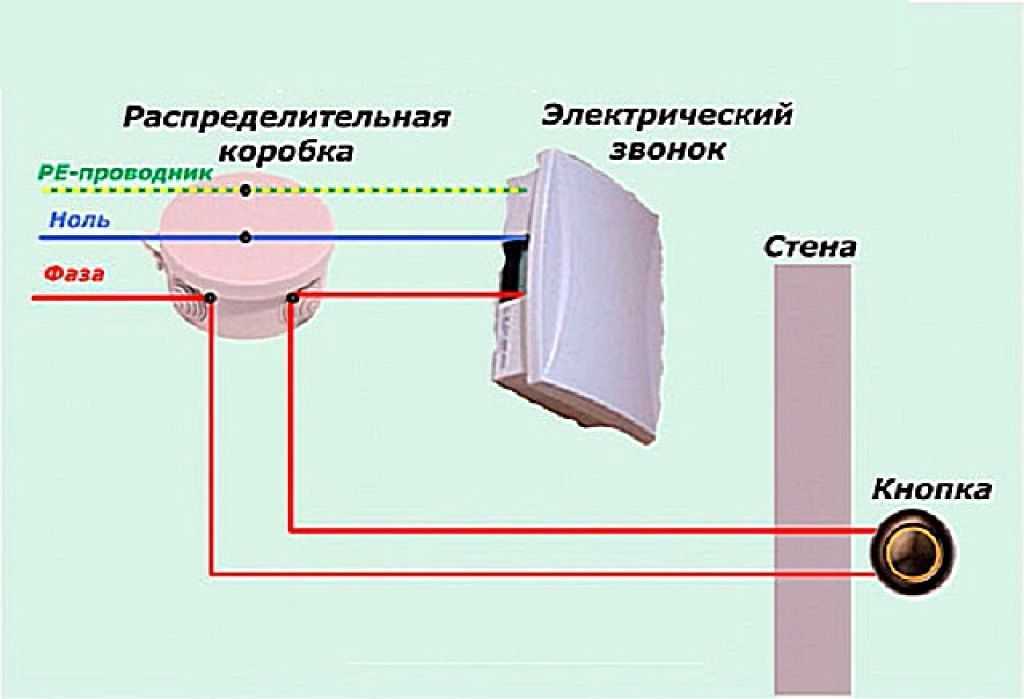

От распределительной коробки прокладывается кабель до кнопки звонка и самого звонка. В распределительной коробке с помощью индикатора необходимо найти провода подачи напряжения и определить фазу и ноль. Далее все необходимо соединить согласно схеме подключения.

В дверной раме или стене сверлится отверстие для вывода провода кнопку.

Провод присоединяется к клеммам кнопки, после чего она закрепляется на стене над отверстием.

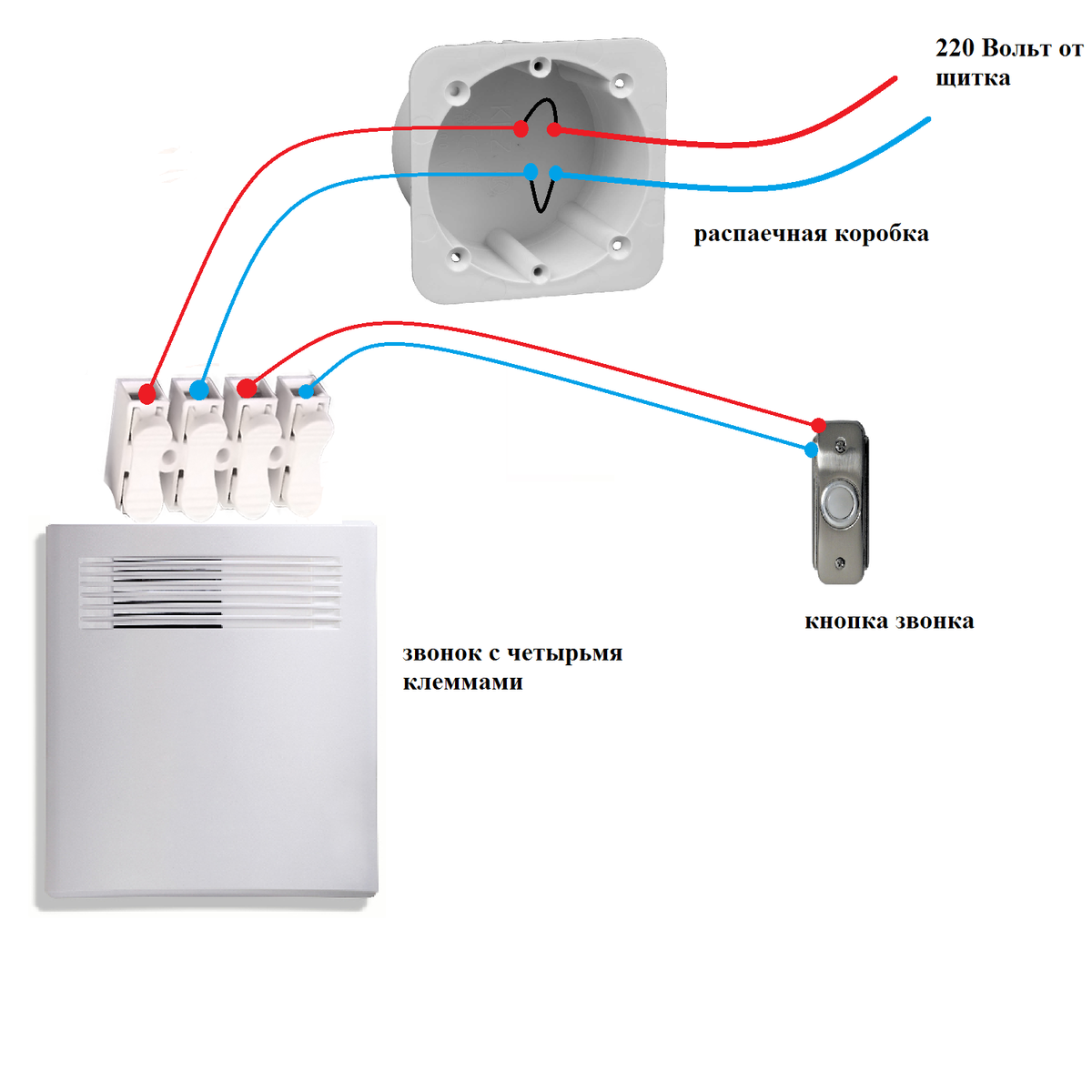

Второй конец провода присоединяется к двум клеммам, расположенным на батарее звонка. Если батарея звонка находится не в корпусе устройства, а отдельно от него, необходимо протянуть провод от кнопки к звонку, разделить двухжильный кабель и каждую из жил подключить к отдельной клемме.

Если в корпусе звонка имеется трансформатор, необходимо подключить его к распределительной коробке и двум из трех клемм, соответствующих по напряжению.

После того, как вы осуществили подключение своего дверного звонка, включите электропитание и проверьте его работу.

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

Заряд батареек. Для проверки замените их новыми, купленными в магазине.
Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Анализ разновидностей звонковых механизмов и критерии выбора

Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше)

Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

Устройство и принцип действия

Устройство домашнего звонка

Звонок дверной электрический устроен предельно просто и состоит из ограниченного числа деталей. Его конструкция содержит следующие обязательные узлы и компоненты:

вызывная кнопка, вынесенная к входной двери, обычно она крепится на косяке сбоку;
блок формирования вызывного сигнала, расположенный внутри обслуживаемого объекта: подъезда многоквартирного дома или квартиры;
комплект проводов, используемый для соединения этих узлов и обеспечивающий их совместную работу.

В современных моделях электронных звонков, называемых беспроводными, вместо линейных кабелей используется радиоканал, то есть вызывной сигнал передается по эфиру.

Принцип работы дверных звонков проводного типа основан на активации электромеханического механизма или электронной схемы, на которые при нажатии кнопки подается сетевое напряжение 220 Вольт. Под его воздействием внутри исполнительного устройства происходят изменения, вызывающие формирование вызывного сигнала. В первом случае срабатывает электромагнитное реле, приводящее в действие вибрирующий молоточек, периодически ударяющий по бронзовым чашечкам.

В электронных моделях после подачи напряжения и его понижения до приемлемого уровня в схеме формируется электронный сигнал, поступающий на акустический преобразователь (динамик). Для беспроводных вызывных устройств тот же процесс повторяется в точности, за исключением того, что управляющий сигнал передается по радиоканалу.

Схемы беспроводного звонка

Радиозвонки отличаются друг от друга набором функций, радиусом действия или источником питания. Схожи они в одном – есть приемник и передатчик сигнала. В качестве источника выступает кнопка, а в качестве приемника устройство с музыкальным чипом, антенной и динамиком. Рассмотрим подробнее, в чем принципиально выражается схема беспроводного дверного звонка.

Примерный вид микросхем передатчика

Как видно на схеме передатчик состоит из генератора высокой частоты, усилителя-преобразователя, трех транзисторов и источника питания. В качестве источника питания используется батарейка на 12 вольт.Частота передачи сигнала на приемник составляет 433 МГц. Антенны как таковой здесь нет. В качестве нее выступают два контура, которые подключены параллельно. Таким образом, нехитрая микросхема позволяет передавать сигнал на 50 метров и более.

Общий вид микросхем приемника

Устройство приемника довольно простое. В его основе – один транзистор. От передатчика сигнал поступает на детектор. Он его принимает и направляет на усилитель. Затем сигнал поступает на звуковой чип. На этом чипе и формируется будущий сигнал, который услышит человек. Также благодаря ему меняют мелодии, выбирают громкость звука и так далее. После того как сигнал попал на чип, он поступает на усилитель звука и далее на динамик.

По такому принципу устроены большинство микросхем передатчика и приемника звонков китайского производства.

Для сравнения рассмотрим схемы китайских проводных дверных звонков. Основное отличие – это наличие антенн и способ передачи сигнала от передатчика к приемнику.

Схема проводного китайского звонка

Монтаж беспроводных звонков

Внутренний блок располагается в любом удобном месте, особенно если это позволяют сделать параметры устройства (радиус действия). Чаще используется вариант крепления на шурупы. Это обусловлено тем, что внутренний блок отличается крупными габаритами и весом. Если установить его на липучке, корпус отпадет.

Внешний блок может крепиться разными способами:

на двусторонний скотч;
посредством саморезов.

Учитывая, что производители закладывают в комплект липучки, часто приходится совершенствовать конструкцию, добавляя отверстия для крепежа. Установить беспроводной звонок для входной двери можно по инструкции:

подготавливают основу: вырезают ДСП по контуру внешнего блока;
нужно разобрать корпус с кнопкой, удалить микросхему, элемент питания;
в нижней крышке сверлят 2 отверстия (сверху и снизу), делают разметку по этим точкам на детали из ДСП;
сначала крепят основу, используя саморезы, дюбели;
затем фиксируют нижнюю крышку звонка на панели ДСП;
возвращают на место микросхему, элемент питания;
устанавливают верхнюю крышку с кнопкой.

Проверяют конструкцию на работоспособность. Такой метод позволяет надежно зафиксировать звонок, он не влияет на функциональность.

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

выбор и подготовка мест для установки;
монтаж внешнего модуля;
монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.
