Требования электробезопасности (УЗО и заземление)
Обязательным требованием является использование автоматов УЗО (устройство защитного отключения). Они обеспечивают срабатывание выключателей электропитания в тех случаях, когда появляется опасность для человека:
- Утечка на корпус;
- Короткое замыкание;
- Прикосновение к токоведущим частям.
Основной параметр, по которому подбирается автомат УЗО – значение тока утечки. Он измеряется в мкА и его величина указывается на корпусе прибора. Максимальный порог срабатывания УЗО должен составлять не более 30 мкА.
Схема монтажа электропитания стиральной машины
Можно использовать выключатель, рассчитанный на 10 мкА. Он обеспечивает повышенный уровень безопасности, однако предъявляет более жесткие требования к сопротивлению изоляции токоведущих частей. Чаще всего более чувствительные выключатели используются на вновь прокладываемых линиях, чтобы избежать слишком частых ложных срабатываний.
Подключение автоматов УЗО к питающей линии необходимо делать вне ванной комнаты. Чаще всего блок устанавливается во входном электрическом щитке квартиры. Необходимым условием эффективного функционирования системы безопасности является использование кабеля с отдельным заземляющим проводником. Через него осуществляется выравнивание потенциалов до безопасного уровня. Подключение можно выполнить к соответствующим контактам во входном щитке. Не допускается выполнять заземление на металлические трубопроводы или строительную арматуру.
Требования к электропроводке
Согласно требований нормативных документов по электробезопасности (ПУЗ – правила устройства электроустановок), ванные комнаты относятся к категории помещений с повышенной опасностью. Розетки в них устанавливать вообще запрещено, но для бытовых помещений сделано исключение при соблюдении определенных требований. Одно из требований гласит, что проводка в ванной комнате должна выполняться только скрытым способом, чтобы исключить прямое попадание воды.
Розетка для стиральной машины в ванной комнате
Сечение проводов должно быть рассчитано на потребляемый стиральной машиной ток с некоторым запасом.
Поскольку в паспортных данных значение тока обычно не указывается, рассчитать его можно самостоятельно, зная мощность устройства по простой формуле:
I=P/U,
где P – паспортная мощность стиральной машины;
U- напряжение питания сети.
К примеру, если мощность стиральной машины составляет 2.2 кВт, то потребляемый ток будет равен 10 А.
Это довольно существенное значение. Слишком тонкий провод будет перегреваться вплоть до расплавления изоляции и перегорания.
Множество источников приводи объемные таблицы для определения допустимого сечения провода, но большая часть информации в них излишня. С достаточной точностью можно считать сечение провода из расчета 2 кВт мощности на 1 мм2 медного провода. Таким образом для подключения стиральной машины с мощностью до 5 кВт достаточно взять медный провод сечением 2.5 мм2 или алюминиевый сечением 4 мм2. Если дополнительно в ванной установлен бойлер или другая мощная нагрузка, то сечение надо брать больше, опять-таки, исходя из суммарной потребляемой мощности.
Наилучшим вариантом считается прокладка отдельного кабеля для розетки стиральной машины. Если выбран такой вариант, то для работы следует брать только медный провод, поскольку алюминиевый нужен с большей площадью сечения. Такой кабель довольно грубый, жесткий, с ним тяжело работать. А самое главное, его прочность намного меньше медного, который, даже будучи многожильным, очень трудно повредить, даже не имея особого опыта в монтажных работах.
Обратите внимание! В примерах и рекомендациях говорится о сечении провода, а не его диаметре! Определить сечение, зная диаметр, можно по известной школьной формуле. Для многожильных проводов общее сечение составляет сумму сечений всех элементарных жил
Для монтажа проводки нужно использовать трехжильный электрический кабель
Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления
Для монтажа проводки нужно использовать трехжильный электрический кабель. Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления.
Влагозащита
В продаже вы вряд ли найдете электроприборы, изготовленные специально для санузла; а если и найдете, то скорее всего это просто маркетинговый ход. Существующие электроприборы с влагозащитой предназначены не только для ванных, но и для улицы, а прочих влажных мест.
Разделяют их по двум критериям: по мощности и количество подключаемых устройств.
Разберемся, какие нужны нам, в зависимости от их мощности. Если вы планируете подключать мощную технику, например стиральную машину или нагреватель, то вам необходимо остановить свой выбор на электророзетках мощностью 16 и более ампер
Это важно, поскольку менее мощная может просто не выдержать, и тогда повредится и проводка, и подключаемая техника
Если же вы не планируете подключать мощные электроаппараты, а намерены пользоваться лишь простенькими плойками или бритвами, достаточно будет 8 ампер.
Осуществление монтажа проводки
Прокладывание электропроводки осуществляется на этапе черновой отделки и может выполняться двумя путями:
Штробирование
Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.
Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.
Монтаж в гипсокартоне
Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.
Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.
Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.
Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.
Скрытая инсталляция
В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.
Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:
- С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
- Монтажный конец кабеля подключается к контактам;
- Розетка устанавливается на свое посадочное место;
- Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
- Устанавливается и закрепляется винтами верхняя крышка корпуса.
Устанавливаем скрытую розетку
количество розеток на кабеле 3х2,5
Про последовательное соединение. Ничего на ум, кроме как спаять несколько лампочек на 12 В последовательно, чтобы набрать в сумме Так в «Юном технике» рассказывали про елочную гирлянду своими руками. Короче, лампочек надо штук 19, можно брать автомобильные.
Только паять надо аккуратно, чтобы не расплавить цоколь и не испортить лампочку. Одна перегорит — вся цепь разомкнется, светить не будет. Ответьте, правильное ли у меня понятие про последовательное и параллельное соединение, или я в чем-то не прав? Возможно, среди профессионалов-электриков понятия в чём-то другие? Да это может быть любое количество электроточек на линии.
Требования ПУЭ и другие нормативы
Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
Не пропустите: Как выбрать сечение для кабеля. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
| Зона | Класс защищенности | Что может использоваться |
| IРХ7 | электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; | |
| 1 | IРХ5 | только водонагреватели |
| 2 | IРХ4 (IРХ5 для общественных мест) | водонагреватели и светильники класса защиты 2 |
| 3 | IРХ1 (IРХ5 для общественных мест) | Всё остальное |
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Выдвижные блоки и лючки
Интересным современным решением для ванной комнаты станет использование выдвижного блока или лючка для монтажа нескольких розеток. Главное преимущество подобных устройств – скрытый характер размещения, высокий уровень безопасности и эстетичность. Блоки имеют вертикальную ориентацию, имеют подъемный механизм и кнопку открытия на лицевой панели. Закрываются они нажатием, до характерного щелчка. Такой блок можно установить, например, в столешнице рядом с раковиной или стиральной машиной.
Разновидностью встраиваемого блока являются «лючки» с подъемной крышкой. В лючки можно устанавливать обычные, силовые или медиарозетки (что особенно удобно, если в ванной планируется разместить телевизор или аудиосистему). Есть варианты с одной, двумя и тремя розетками. Такие блоки имеют степень защиты IP44. Это значит, что корпус защищен от брызг и попадания внутрь твердых частиц диаметром более 1 мм.
Специалисты рекомендуют не экономить на электроустановочных изделиях, так как от них зависят жизнь человека и сохранность его имущества. Кроме розеток, Legrand может предложить пользователям выключатели для систем освещения, отопления, принудительной вентиляции, и терморегуляторы для теплых полов из водонепроницаемой серии Plexo. Эти устройства предназначены для эксплуатации в условиях с повышенной влажностью, обладают высоким уровнем электробезопасности и элегантным дизайном.

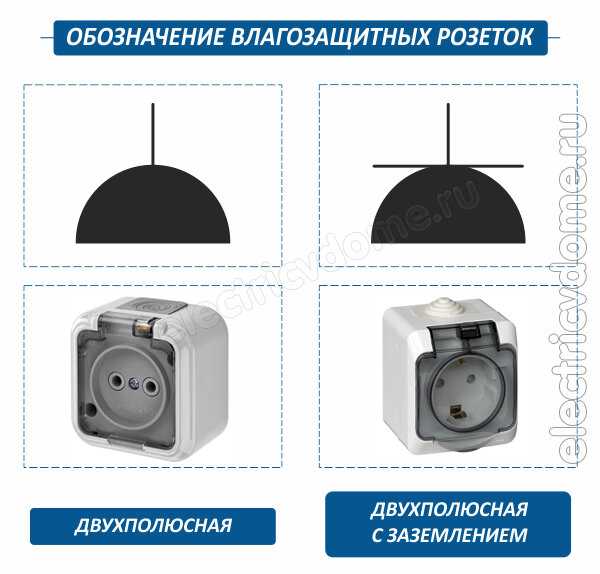

Виды розеток по уровню влагозащищенности
Даже если розетка расположена в нужной зоне и по всем правилам, на нее все равно могут попадать брызги воды или воздействовать конденсат, который неизбежно будет возникать в ванной комнате. Исходя из этого, необходимо подбирать влагозащищенные розетки для ванной, токопроводящие части которых защищены от попадания воды на достаточном уровне.

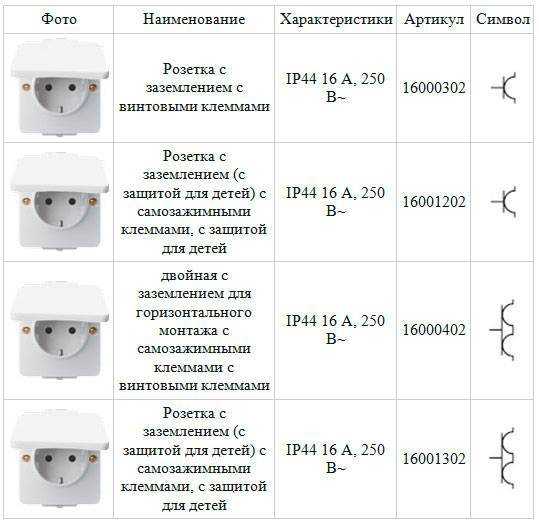

розетки IP54

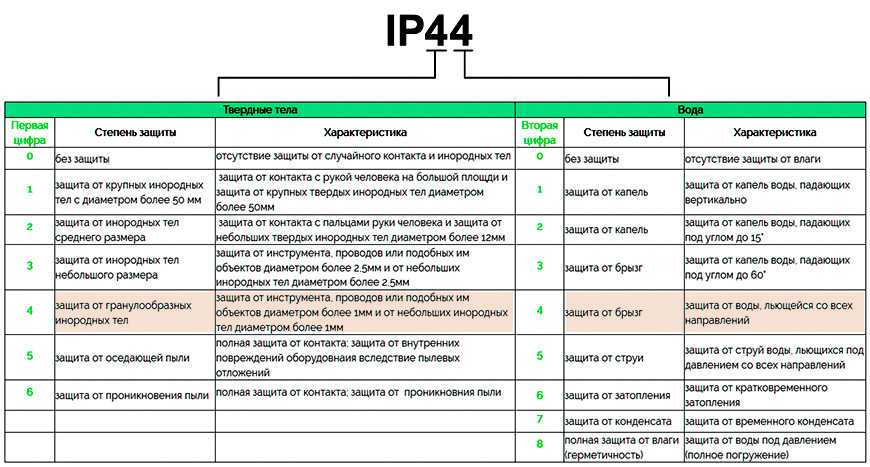

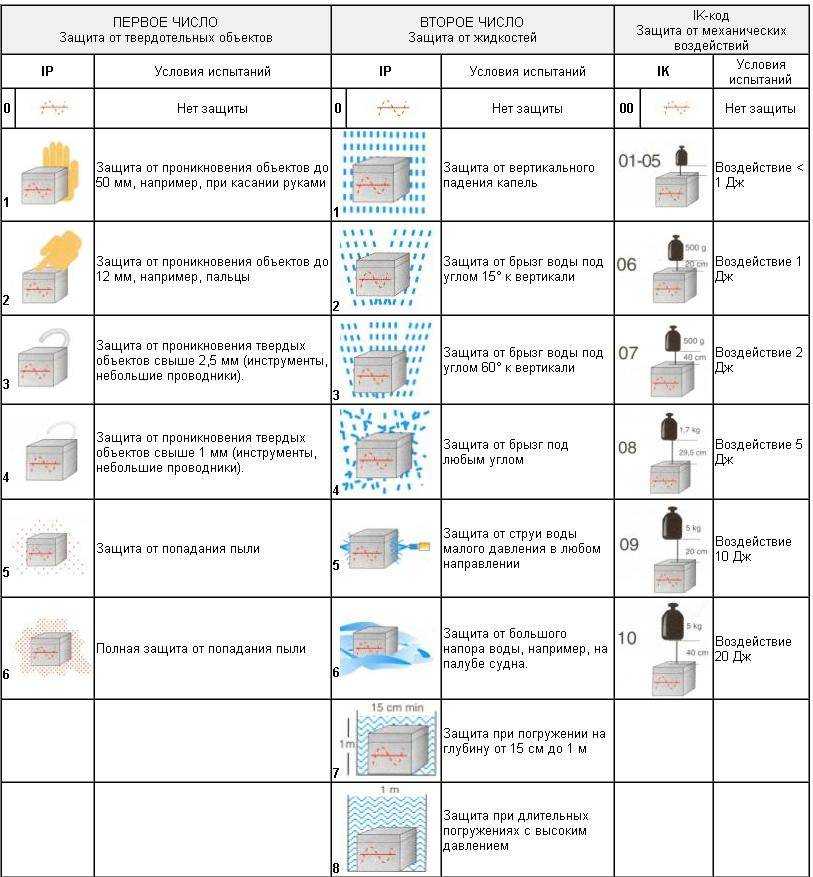

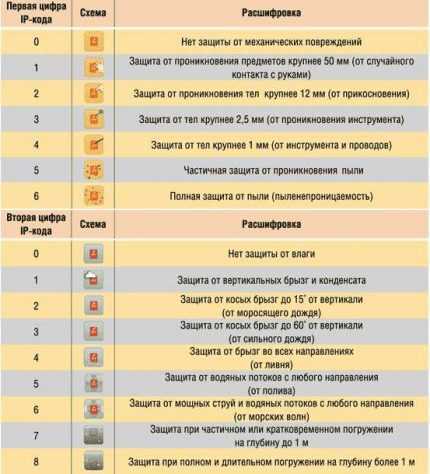

На любой розетке производитель обязан наносить маркировку стандарта IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:
- 0 – Контакты ничем не защищены – даже от случайных брызг.
- 1 – На контакты не попадут брызги, летящие сверху.
- 2 – Защита от моросящего дождя, когда уклон брызг не превышает 15°
- 3 – Устройство может выдерживать сильный дождь с уклоном брызг до 60°
- 4 – Контакты защищены от брызг со всех направлений.
- 5 – Такой прибор можно поливать со шланга.
- 6 – Защита для приборов, которые могут попасть под волну.
- 7 – Защита от кратковременного погружения на глубину до одного метра.
- 8 – Полностью водонепроницаемое устройство.
Для ванной комнаты нужны розетки и другие электроприборы с классом защиты IP-x4 и выше.
Выбор кабеля по сечению
Электропроводка должна выдерживать мощность приборов, к ней подключенных. Перед тем, как провести розетку в ванную, необходимо выбрать кабель с нужным сечением
Поэтому разобраться в этом вопросе очень важно
В инструкции любого электроприбора указывается его мощность. В том числе, и стиральная машинка имеет такую инструкцию с указанием ее мощности. Провод из трех жил должен быть цельным, не поврежденным. Одна жила используется для заземления.
Сечение кабеля для ванной комнаты можно рассчитать:
- Изучается инструкция с указанием мощности прибора подключения. В большинстве своем эта цифра не превышает 3 кВт.
- По справочнику с учетом мощности выбирается сечение провода. Если устанавливается несколько розеток, то нужно сложить мощности приборов, которые будут в них подключаться. Отталкиваясь от этого показателя по справочнику, выбирается сечение провода.
Электрики советуют выбирать показатели сечения с запасом на мощность прибора. Вдруг по истечении какого-то времени будет установлена машинка более мощная.
Установка розеток в ванной комнате: нормы
Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:
- Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
- Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
- УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.
Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку
При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.
Высота установки для стиральной машины: правильное расположение
Обязательные условия к подключению стиральных машин:
- подключение выполняется только к исправной проводке через трехжильный медный кабель;
- внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
- обязательно нужно соблюдать технику безопасности;
- розетка должна быть с заземлением и со встроенным УЗО.
Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.
В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.
Высота над раковиной для влажных помещений
Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.
На какой высоте расположить розетку для фена в ванной комнате
Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.
Высота розеток на кухне и в ванной
Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:
- Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
- Зона 1 позволяет размещать водонагреватели.
- Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.
Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.
По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:
- розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
- относительно газа и плиты нужно соблюдать промежуток в 50 см.
Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:
- Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
- Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
- Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.
Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.
Меры предосторожности
При монтаже, эксплуатации и обслуживании электрической проводки в ванной комнате применяются все те же меры предосторожности:
- Помещение следует полностью обесточить.
- Используйте исключительно исправные инструменты с защитой от поражения током.
- Применяйте средства, защищающие от получения травм, в том числе строительные перчатки и очки.
Средства защиты для электромонтажных работ
Любые работы, связанные с изменением электрической проводки, должны выполняться квалифицированными специалистами. Самостоятельно лезть в данный процесс без необходимых знаний и опыта работы крайне нежелательно. Особенно в ванной комнате, где даже малейшая ошибка может привести к трагическим последствиям.
Высота установки выключателей и розеток в квартире своими руками
Перечислим основные рекомендации, которые проверены практикой и не противоречат безопасности в жилых помещениях.
Проводка на кухне
- Стиральная и посудомоечная машина — 15–20 см. от пола.
- Питание кухонных электроприборов (чайник, тостер, мультиварка и т.д.). Блок розеток выводится на уровень 20 см. от столешницы.
- Для вытяжки отводится отдельная точка питания в 2 м. от пола.
- Встроенную в шкафы технику лучше всего подключать из розеток, расположенных за стенками мебели. Для свободного к ним доступа выпиливается отверстие в задней стенке. Оптимальное расстояние — 40–60 см. от пола.
- Для подсветки подвесных шкафов рекомендуется размещать розетки на уровне 10 см. над корпусом мебели.
Розетки и выключатели в гостиной и спальне
- В гостиной комнате располагается розетка для питания телевизора на высоте 1,3 м. от пола. На этом же уровне принято устанавливать розетку для подключения роутера. Сюда же подводят слаботочный кабели компьютерной сети и телевизионной антенны.
- Возле письменного стола размещают несколько розеток. Один блок, состоящий из 2 или 3 розеток, располагают на уровне 30 см. от пола. И второй блок — на высоте 15 см. от уровня столешницы, для подключения настольной лампы или зарядки ноутбука (телефона, планшета).
- Розетки для торшера, пылесоса или музыкального центра удобно размещать на высоте 30 см. от поверхности пола.
- Управление главной люстрой или точечными светильниками на потолке осуществляется выключателем, расположенным у входа в гостиную. Как правило, здесь устанавливают выключатель с несколькими клавишами — это позволяет варьировать интенсивность освещения.
- Спальня оборудуется одним общим выключателем на входе и двумя выключателями по обеим сторонам двуспальной кровати. Там же устанавливают по розетке, что бы можно было, не вставая с постели, поставить на зарядку телефон, подключить электронный будильник и т.д. Удобная высота — 0,7 м. от пола.
Электроточки питания в ванной комнате
В связи с повышенной влажностью и возможным возникновением брызг, рекомендуется подключать все розетки в ванной комнате через УЗО. Расстояние от умывальника и ванной (душевой кабинки) до розетки менее 60 см. запрещается.
Для электроприборов рекомендованная высота установки розеток:
- стиральная машина — 1 м.;
- водонагревательный бойлер — 1,8 м.;
- дополнительная точка питания для бритвы или фена — 1,1 м.
В ванной комнате рекомендуется устанавливать розетки с индексом IP 66
Выключатели света устанавливаются снаружи, на входе в санузел.
Видео: розетки на кухне
Самостоятельное проведение работ по замене и переносу «электро точек» подразумевает прямой контакт с токами высокого напряжения. Даже слабые электрические удары иногда приводят к остановке сердца или становятся причиной нервных расстройств. Перед началом работ нужно отключать подачу тока в квартиру.
Места установки точек подключения
При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.
При выборе места точки подключения ориентируются на такие параметры:
- Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
- Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.
При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».
Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.
Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства
При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.
Согласно ему помещение делят на 4 зоны:
- Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
- Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
- Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
- Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.
Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.
Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ
Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:
- Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
- Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.
Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.
Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса
Приобретаем подходящий провод
Выбирая кабель для прокладки электролинии к бытовой техники, следует ориентироваться на стандарты и рекомендации. Так, для стиральных машин используются медные провода и скрытный способ прокладки. Это позволит безопасно эксплуатировать автомат, не боясь возгорания и случайного срабатывания УЗО. Сечение жил провода, используемого для питания стиральной техники, зависит от мощности устанавливаемого автомата. Как правило, достаточно 2,5 мм, но лучше взять с запасом, чтобы исключить перегрузки сети.
Если в квартире предусмотрена алюминиевая проводка с сечением жил в 1,5 мм, то лучше подумать о ее замене на более безопасную. Как минимум, стоит проложить новую ветку для стиральной машины. В противном случае кабель будет нагреваться, оплавлять изоляцию, что чревато возгоранием и пожаром.
Зонирование пространства комнаты с повышенной влажностью
Несмотря на защищенность от влаги, не стоит рисковать и монтировать устройство предельно близко к источнику воды. Существуют нормативное. Отражаются сведения в нормах ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).
- Розовая зона «0» – это зона источника брызг.
- Красная зона «1» – это прилегающие участки нулевой зоны, включаются стены и пол.
- Оранжевая зона «2» – охват пространства в пределах 0,6 м от границ зоны «1».
- Ярко желтая зона «3» – пространственное распространение на 2,4 м от границ зоны «2».
Если соблюдена нормативность напряжения, степень защищенности устройства, проведено подключение бытовой техники к индивидуальным автоматам на центральном щитке дома, то розетки устанавливаются в любой зоне. Предпочтение отдается выбору пространства в третьей зоне.
Смягчаются требования к показателям защиты монтажа, если установка предполагается в нише стены, и она будет защищать устройство от брызг жидкости.
