Рекомендации к работе по замене выключателя света

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Демонтаж

Демонтаж старого

Сначала убираются клавиши выключателя. Делается это обычно просто: надо только поддеть их и аккуратно снять. Двойные клавиши надо убирать по очереди. После того как клавиши демонтированы, следует снять внешнюю часть коробки, которая служит декоративным украшением для выключателя. Она, как правило, демонтируется так же легко, как и сами клавиши. Достаточно поддеть ее отверткой и потянуть на себя. После съема декоративной части мастер увидит винты, с помощью которых прикручен сам выключатель. С помощью отвертки винты надо вывернуть. Выключатель вынимается из проема. После демонтажа выключателя мастер увидит проводки. Их надо тоже отсоединить

При этом важно запомнить, в каком порядке и на каких местах они были установлены. Провода следует заизолировать. После того, как все манипуляции закончены, можно даже включить рубильник

Провода в таком состоянии не опасны

После того, как все манипуляции закончены, можно даже включить рубильник. Провода в таком состоянии не опасны.

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Установка с двумя кнопками

Замена одноклавишного выключателя на двухклавишный осуществляется по тому же алгоритму, что и в случае с одноклавишным переключателем.

Есть отличие: понадобится подключить три фазовых проводника на клеммы L1, L2 и L3. Для трехклавишного устройства используем четыре проводника: к фазе — один, и по одному к каждому контакту.

Не в каждом случае используются провода привычных цветов: красный для фазы, черный (синий) для нуля. В зданиях старой постройки и в частных домах цветовая схема часто отличается. Встречаются и одноцветные провода. Рекомендуется искать нужные провода с помощью индикатора.

Замена однокнопочного на двухкнопочный

Схема подключения двухклавишного выключателя

Принципиальных отличий и особенностей по установке двухклавишных переключателей в сравнении с одноклавишными конструкциями нет.

При монтаже выключателя с двумя клавишами учитывается правильное подключение проводов. К нему подходит одна фазная токопроводящая жила, его начало положено в автоматическом выключателе вводного щитка. Найти его нужно еще до того, как с выключателя будет снято напряжение.

От переключателя должно быть два отводящих провода к нагрузке. К осветительным приборам проводится индивидуальная токопроводящая жила, при завершении установки по ним пойдет ток от выключателя.

Последовательность монтажа такой разновидности электрических конструкций имеет одинаковый алгоритм с заменой однокнопочного выключателя в помещении.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику

Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

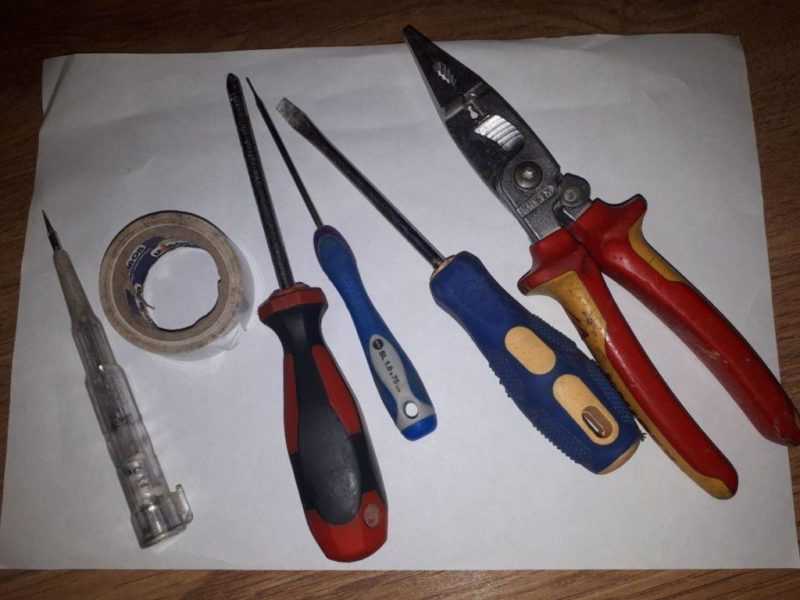

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу

Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

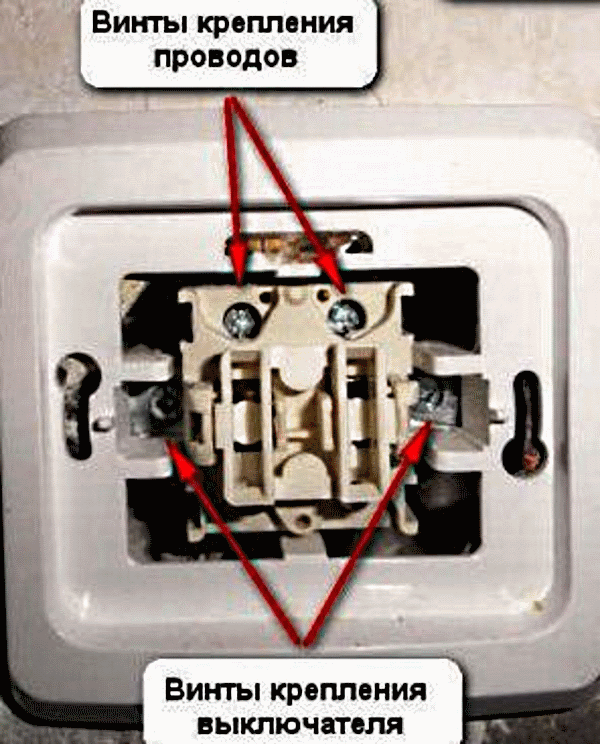

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Как поменять выключатель света с одной клавишей

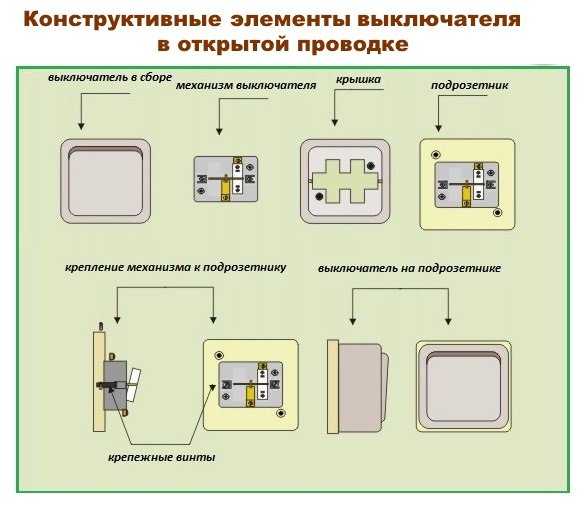

Схема установки одноклавишного выключателя для открытой проводки

Демонтаж и монтаж такого вида конструкций считается самым простым. Демонтировать одноклавишный выключатель требуется в следующей последовательности:

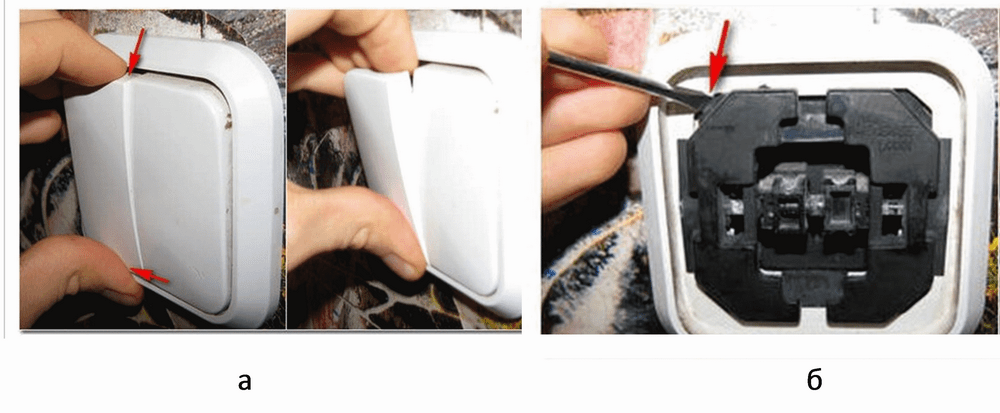

1. Снять клавишу с помощью отвертки или любого другого плоского предмета.
2. Снять декоративные накладные рамки.
3. Шурупы выкручиваются из фиксирующего подрозетника.

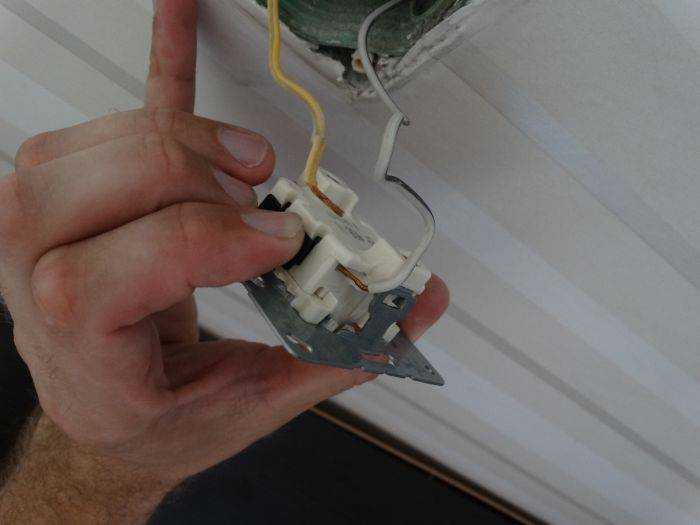

4. Из стены извлекаются все внутренности электротехнической конструкции и провода.

При установке новой конструкции алгоритм идентичен, только все действия выполняются в обратной последовательности.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Пример устройства разводки для жилого помещения из категории стандартных проектов. Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Одна и две клавиши – в чем отличие в установке такого выключателя?

Заменить выключатель с одной кнопкой несколько проще. На конце каждого провода удаляем изоляцию примерно по 5 мм, после чего подключаем контакт с обозначением L2 к черному проводу, а контакт L1 – на предварительно отмеченную фазу. Теперь аккуратно вставляем устройство в углубление стены, плотно его фиксируем и закручиваем болты.

Ключевая разница в аппарате с двумя кнопками заключается в том, что два провода необходимо подключить к клеммам L1 и L2, а на клемму L3 подключается сразу три провода фазы. В зависимости от количества клавиш, схема остается однотипной. Главное в таком случае – не напортачить с проводами. Проводка в современных домах выполняется в строгом соблюдении каждого провода его цвету. Но в частных или старых домах красный провод не всегда обозначает фазу, тогда как черные или синие провода не являются признаком нейтральной группы.

По количеству проводов легко определяем, какой выключатель необходимо использовать. На фото — одноклавишный вариант

В каждом подобном случае необходимо проверять все провода индикаторной отверткой. В противном случае можно неправильно подключить провода, что станет причиной выхода из строя нового, только что установленного оборудования.

После установки клавиш нам остается лишь подать ток в распределительном щитке, чтобы убедиться в работоспособности светового устройства. Иногда меняется режим работы выключателя, то есть включение выполняется нажатием вниз, а выключение, соответственно, нажатием на кнопку вверх. Ничего страшного нет, проблема решается путем замены проводов местами. После этого все будет работать четко и слаженно, без каких-либо проблем.

С чего начать работу?

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

• При помощи плоской отвертки снять клавишу.
• Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Как заменить старый выключатель на новый — инструкция

Чаще всего встречаются ситуации, когда необходима замена выключателя, отжившего свой срок, на приобретённый в магазине прибор. К тому же большинство поломок приводит к описываемому процессу. А начинается он с демонтажа старого прибора.

Как снять выключатель

Поначалу нужно вооружиться отвёрткой.

Если нет такого пробника, сгодится и обычная отвёртка со сменным жалом, такая, у которой железный наконечник вытаскивается из ручки и переставляется наоборот.

В середине металлического стержня шлицы для фиксирования в ручке

Просто у разных выключателей бывают различные болтики — как под крестовую отвёртку, так и под шлицевую. И поскольку головки таких винтов поначалу скрыты, наперёд неизвестно, какого типа паз.

1. Предположим, перед нами старинный прибор советского типа. Первоначально откручиваем болтик, с помощью которого лицевая панель такого выключателя крепится к его основе.

2. Далее снимаем эту крышку. Нам открываются все внутренности: одна, две или три клавиши, а также сам механизм. Но это касается старых, советских приборов. У современных приборов необходимо сначала «отжать» клавиши плоской отвёрткой и снять их.

   А потом также аккуратно нужно демонтировать лицевую панель, помогая сбоку отвёрткой.

3. Наконец, необходимо достать внутренность прибора из гнезда. У всех типов выключателей этот этап проходит одинаково. По бокам имеются два болтика, они притягивают усики, прижимающие устройство к стенкам гнезда. Эти-то винты и нужно ослабить.

4. Вытаскиваем внутренность наружу, но без усилия, не дёргая. Теперь нам видны электрические провода, которые подведены к нашему аппарату.

5. Во многих выключателях концы проводки подсоединены к самому устройству посредством винтовых контактов. Ослабляем эти узлы с помощью отвёртки и аккуратно вытаскиваем провода.

Внимание! Перед тем как производить манипуляции непосредственно с проводами, необходимо отключить автомат, питающий данную электрическую сеть, во избежание удара током! Обычно автомат находится в щитке на площадке подъезда, часто он предназначен именно для освещения и находится среди других аналогичных. Хотя в «хрущёвках» он, как правило, один на всю квартиру — и на свет, и на розетки

Установка нового прибора

Для данной операции нужно также приготовить отвёртку со сменным жалом или пробник.

1. Предварительно отключаем автомат в щитке.

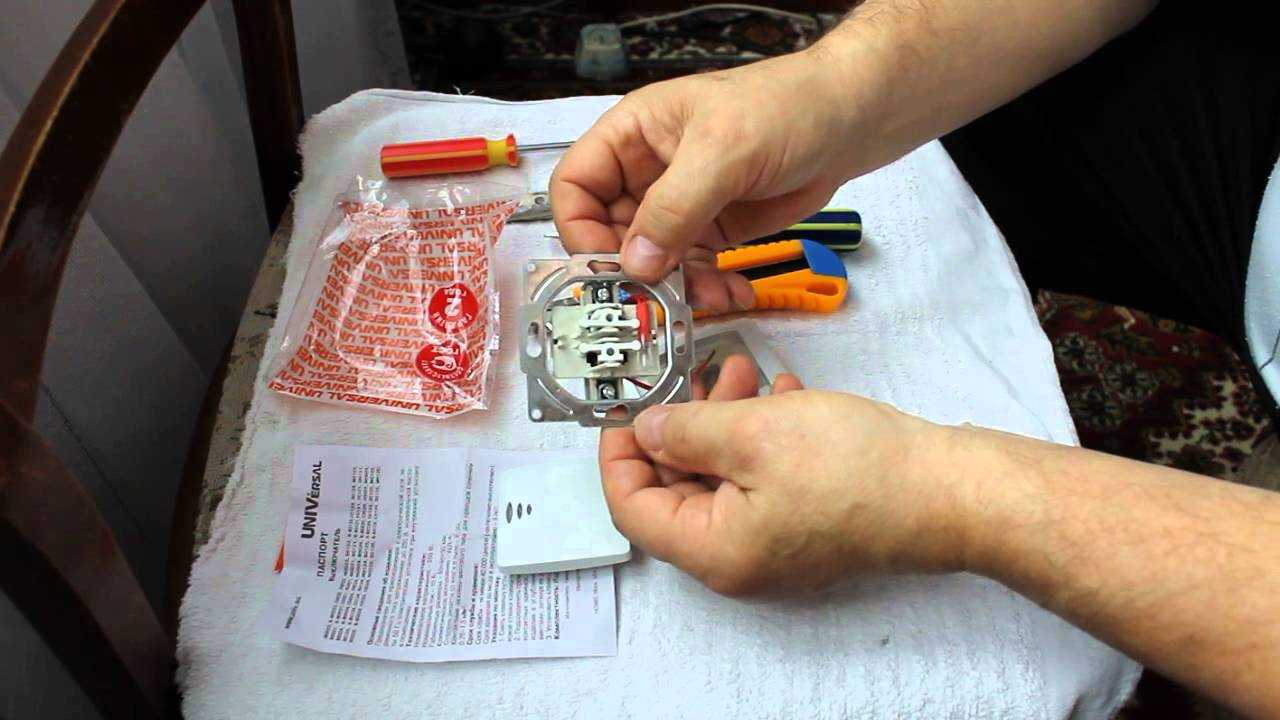

2. Подготавливаем новый выключатель. Для этого отщёлкиваем отвёрткой клавиши и достаём их. Затем откручиваем винтик (если он есть) и снимаем лицевую панель.
3. Перед нами внутренность нашего вновь приобретённого прибора. Вставляем в неё освобождённые зачищенные концы проводов и затягиваем контакты с помощью отвёртки.
4. Утапливаем механизм в старом стакане, выравниваем по уровню или горизонтально приложенной бутылке с водой.
5. Затем вкручиваем до упора болты, которые прижимают крепёжные усики к стенкам гнезда.
6. Устанавливаем лицевую панель, при необходимости затягиваем винтик крепления.
7. Аккуратно вставляем клавиши.

Начинаем с отключения автомата

Выключателем можно пользоваться.

Описанные работы по монтажу нового аппарата необходимо производить всегда при отключённом электропитании.

Как заменить выключатель своими руками

Проблему, как заменить выключатель, рассматривают в трёх случаях:

1. Замена накладного выключателя;
2. Замена встроенного включателя;
3. Замена накладного включателя на встроенный прибор.

Замена накладного выключателя

Проблему, как поменять выключатель с одной кнопкой накладного типа своими руками, решают просто. Нужно произвести следующие действия:

• Выключают моноблок счётчика, питающего соответствующий включатель. Если счётчик напрямую связан с электропроводкой квартиры, то отключают счётчик;
• Отвёрткой извлекают винт и снимают корпус устройства;
• Отвёрткой-тестером проверяют отсутствие напряжения на зажимах проводов (индикатор не светится);
• Освобождают от зажимов провода фазового разрыва;
• Демонтируют платформу выключателя;
• Процесс установки новой арматуры происходит в обратном порядке.

Обратите внимание! Также меняют устройства с двумя или тремя кнопками. Такие конструкции практически не встречаются. Просто устанавливают группу из одинаковых моно включателей

Просто устанавливают группу из одинаковых моно включателей.

Замена встроенного включателя

Как и в предыдущем случае, понадобятся отвёртка-тестер и простая отвёртка:

• отключают ток;
• снимают одну или две клавиши, в зависимости от конструкции устройства;
• отвинчивают с двух сторон винты (не до конца) распорок;
• вытягивают из коробки металлическую арматуру;
• освобождают из зажимов провода;
• процесс установки нового выключателя происходит в обратном порядке.

Дополнительная информация. Если прибор не клавишный, а имеет другую конструкцию, то отвёрткой просто поддевают лицевую панель и производят аналогичные вышеописанным действия.

Замена накладного включателя на встроенный прибор

Такие действия необходимо производить при замене наружной электропроводки на скрытое электроснабжение. Для смены включателей понадобятся следующие инструменты и материалы.

Инструменты:

• отвёртка-тестер;
• отвёртки;
• перфоратор;
• бурильная коронка по бетону для перфоратора;
• шпатель;
• строительный нож;
• кусачки;
• пассатижи.

Инструкция установки встроенного включателя

Комплект встроенного включателя

После демонтажа открытой проводки снимают старый выключатель, прокладывают скрытую электропроводку к месту установки встроенного устройства включения света. Монтаж включателя производят в несколько этапов:

1. В патрон перфоратора вставляют насадку (коронку) для бурения кирпича или бетона. Коронка чуть больше по диаметру и глубине пластиковой коробки;
2. В намеченном месте просверливают перфоратором отверстие;
3. В коробке со стороны протяжки проводов надрезают ножом перемычки просечек;
4. В образовавшийся паз протягивают концы фазового провода;
5. Монтажное отверстие в стене заполняют жидким алебастром;
6. В проём вставляют пластиковую коробку. Коробка своими краями должна находиться вровень с поверхностью стены;
7. Концы проводов зачищают от ПВХ покрытия на длину 5-8 мм;
8. Концы вставляют в зажимы арматуры выключателя и винтами фиксируют их;

Зажимные винты

1. Если зачищенные места проводов выступают за пределы зажимов, их покрывают изоляционной лентой;
2. Арматуру вставляют в коробку;

Установка арматуры в коробку

Отвёрткой осторожно вкручивают винты боковых распорок до полной фиксации;
Закрепляют декоративную накладку;
Клавиши вставляют шипами в отверстия рычагов;
Включают счётчик электроэнергии.

Если выключатель света другого типа, то сборку выполняют, в соответствии с прилагаемой инструкцией. Вне зависимости от типа конструкции, установка встроенного прибора происходит в таком же порядке. Исключение составляют датчики движения. Это выносные приборы, их монтируют на потолке.

При наличии минимального опыта обращения с инструментами для любого хозяина жилья решить вопрос, как поменять выключатели своими руками, не вызовет затруднений. Основное правило должно обязательно соблюдаться – все монтажные работы должны производиться при отключённом токе.

Пошаговая инструкция по замене включателей

Рабочий процесс по замене включателя состоит из нескольких этапов. Начинается он с подготовки, потом переходит к демонтажу, разборке и установке нового.

Подготовка

Для начала необходимо подготовить все рабочие инструменты и материалы, которые потребуются. В базовый список входят:

1. Инструмент для индикации напряжения.
2. Отвертки (лучше взять несколько крестовых и плоских).
3. Пассатижи.
4. Изоляционная лента.
5. Канцелярский нож.
6. Фонарик (удобнее будет работать с налобным).

Если необходимость замены вызвана неисправностью освещения в комнате, то для начала следует убедиться, действительно ли дело в выключателе. Для этого следует проверить работу электричества в других комнатах, исправность лампочки, патрона.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Первым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место. Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить

В этом случае часть проводки придется заменить

В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.
