Узм-50 м

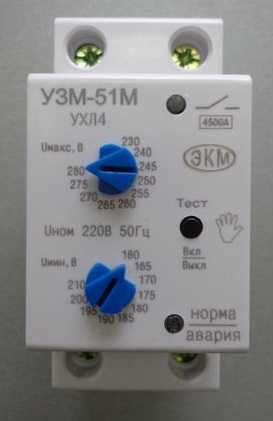

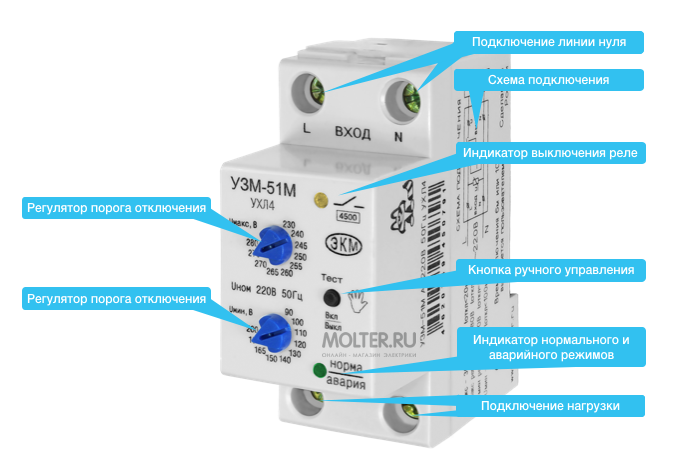

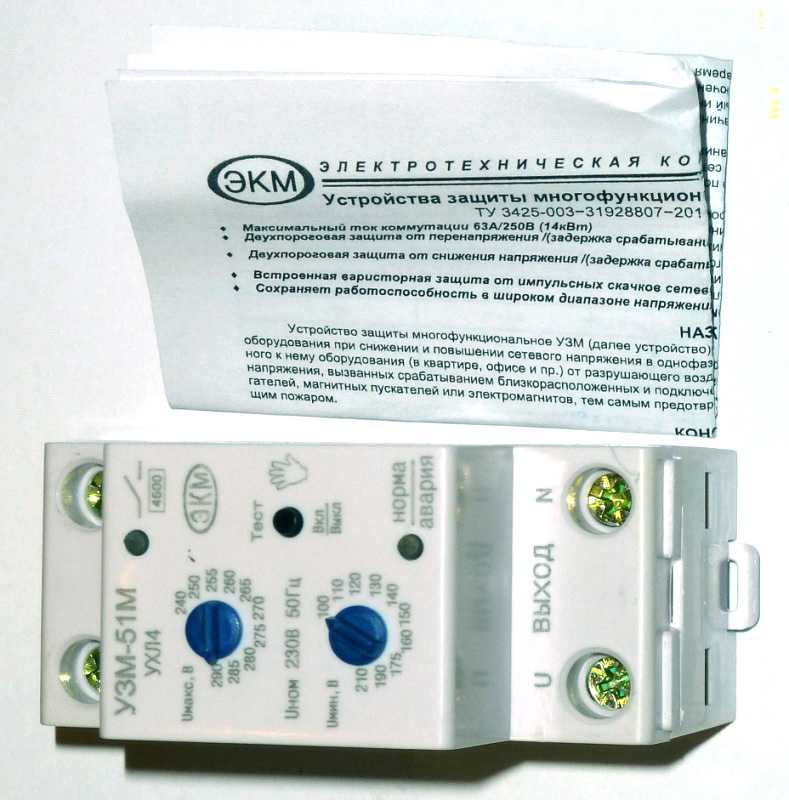

Устройство защиты многофункциональное УЗМ-51М, УЗМ-51МТ, УЗМ-16

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.Двухцветная индикация работает в различных режимах:

• Если напряжение приближается к верхнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор норма/авария горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
• Если напряжение приближается к нижнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор норма/авария мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
• Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.
• При внутреннем перегреве контактов реле нагрузка отключается (только для УЗМ-51МТ). Индикатор норма/авария и индикатор/перегрев реле одновременно мигают красным. Данная ситуация может возникнуть при длительной коммутации тока нагрузки более 63А или плохой затяжке клемм подключения проводов.

ВНИМАНИЕ! При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды). Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:

Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:

1. вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
2. затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут;
3. отпустить кнопку «ВКЛ/ВЫКЛ»;
4. нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны)

Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).

Ключевые параметры УЗМ 50ЦМ

Среди параметров прибора УЗМ 50ЦМ мы выделяем:

1.  Номинальное значение тока 63 Ампера.
2. Предельное значение тока за 30 минут — 80 Ампер.
3.  Верхний предел пороговых значений варьируется от 240 Вольт до 290 Вольт.
4.  Нижний предел пороговых значений варьируется от 100 Вольт до 190 Вольт.
5.  Предел верхних значений напряжения 300 Вольт.
6.  Предел нижних значений напряжения 85 Вольт.
7.  Регулирование порогов до 14500 Ватт.
8. Может зафиксировать, сколько раз устройство было отключено.
9.  Измерение параметров токов и напряжений в сети.
10.  Работа и стандарты по данному прибору регламентированы ГОСТ.
11. Ширина не больше восемнадцати миллиметров.

Это далеко не все параметры устройства. Для того, чтобы узнать все характеристики УЗМ 50ЦМ, нужно ознакомиться с паспортными данными устройства.

Принцип работы

После того как напряжение подано на защитное устройство, происходит задержка по времени в течение 5 секунд, а индикаторы находятся в выключенном состоянии. В случае нормального состояния напряжения, индикатор в этот период начинает моргать зеленым цветом, а дисплей показывает остаток времени до включения устройства. По окончании временной задержки нагрузка подключается к питающему напряжению, а зеленый светодиод перестает мигать и горит постоянно.

Если в период задержки и отсчета времени напряжение выйдет за нормативные рамки срабатывания, то отсчет прекратится и будет сброшен. На индикаторе вместо зеленого появится красный цвет, а на дисплее высветится величина напряжения в данный момент.

В обычном рабочем состоянии УЗМ-50Ц осуществляет постоянный контроль напряжения. Если в сети внезапно появляются высоковольтные импульсы, в действие вступает варистор, шунтирующий их до безопасного значения. В случае выхода питающего напряжения за рамки установленных порогов, начинается отсчет временной задержки до срабатывания прибора. Для верхнего предела она составляет 0,2 с, а для нижнего – 10 с. Если за это время напряжение не придет в норму, нагрузка будет отключена от сети.

Назначение

Данные устройства выполняют сразу несколько функций:

• Быстрое отключение оборудования и электроприборов в однофазных сетях в случаях выхода параметров напряжения за установленные граничные пределы. Точно так же защита срабатывает и при обрыве нулевого проводника.
• Защита оборудования и других подключенных нагрузок на данном объекте от влияния скачков напряжения импульсного типа, произошедших в результате работы расположенных поблизости источников таких импульсов. В этом случае все приборы и электронная аппаратура оказываются надежно защищенными от разрушений и возможного возгорания.

Защитные устройства полностью контролируют состояние напряжения и предупреждают возможные причины, вызывающие срабатывание. После отключения в аварийном режиме устройство защиты УЗМ включается автоматически, когда сетевое напряжение приходит в норму. Такое включение происходит через определенное время задержки, настраиваемое пользователем.

Подобная защитная аппаратура может применяться при любых конфигурациях электрических сетей – TN-C, TN-S, TN-C-S, ТТ. Вместе с тем, ее использование вовсе не отменяет традиционные средства защиты – автоматы, УЗО и другие.

Кроме защиты, УЗМ-50Ц снижает пусковые токи при подключении нагрузок емкостного типа. В этом случае контакты реле замыкаются при нулевом значении сетевого напряжения, когда оно переходит через нулевой проводник.

Характеристики

Номинальное значение питающего напряжения для УЗМ-50Ц составляет 230 вольт, с частотой 50 Гц. Основные показатели измеряются в диапазонах: напряжение – от 30 до 440 В, ток – от 0,6 до 65 ампер, мощность – от 0,18 до 20 кВт. Величина относительной погрешности измерений для тока составляют 2%, для напряжения – 1%.

При выборе реле напряжения УЗМ необходимо учитывать и другие показатели, имеющие важное значение:

• При повышенном напряжении рамки отключения, поддающиеся регулировке, находятся в пределах от 240 до 295 В.
• Те же самые показатели для пониженного напряжения составляют от 100 до 190 В.
• Фиксированные пороги отключения: для верхнего предела – 300 В, для нижнего – 80 В.
• Отключение нагрузки в случае превышения потребляемой мощности производится в регулируемых пределах от 0,5 до 14,5 кВт.
• Величина задержки включения или повторного включения может быть отрегулирована в пределах от 3 до 999 секунд.

Потребление реле напряжения для собственных нужд совсем незначительное. Расход электроэнергии составляет не более 2,2 Вт*ч, а потребляемая мощность не превышает 2,2 Вт. Номинальный нагрузочный ток – 63 А, при подключении медных проводников, площадью сечения не ниже 16 мм2. Номинальная величина мощности подключенной нагрузки – 15,7 кВт.

Ток перегрузки и время его воздействия, при которых не наступает сваривание контактов составляют 3000/10 А/мс. Прибор УЗМ-50Ц УХЛ4 может нормально работать в температурном диапазоне от -25 до +55 градусов. Устройство способно выдерживать токи короткого замыкания без каких-либо разрушений – до 6 тысяч ампер. Маркировка АС230В означает номинальный ток.

УЗМ-50Ц может размещаться в любом положении и функционировать в круглосуточном режиме. При соблюдении всех условий и правил эксплуатации, срок службы УЗМ достигает 10 лет.

Характеристики

Номинальное значение питающего напряжения для УЗМ-50Ц составляет 230 вольт, с частотой 50 Гц. Основные показатели измеряются в диапазонах: напряжение – от 30 до 440 В, ток – от 0,6 до 65 ампер, мощность – от 0,18 до 20 кВт. Величина относительной погрешности измерений для тока составляют 2%, для напряжения – 1%.

При выборе реле напряжения УЗМ необходимо учитывать и другие показатели, имеющие важное значение:

• При повышенном напряжении рамки отключения, поддающиеся регулировке, находятся в пределах от 240 до 295 В.
• Те же самые показатели для пониженного напряжения составляют от 100 до 190 В.
• Фиксированные пороги отключения: для верхнего предела – 300 В, для нижнего – 80 В.
• Отключение нагрузки в случае превышения потребляемой мощности производится в регулируемых пределах от 0,5 до 14,5 кВт.
• Величина задержки включения или повторного включения может быть отрегулирована в пределах от 3 до 999 секунд.

Потребление реле напряжения для собственных нужд совсем незначительное. Расход электроэнергии составляет не более 2,2 Вт*ч, а потребляемая мощность не превышает 2,2 Вт. Номинальный нагрузочный ток – 63 А, при подключении медных проводников, площадью сечения не ниже 16 мм2. Номинальная величина мощности подключенной нагрузки – 15,7 кВт.

Ток перегрузки и время его воздействия, при которых не наступает сваривание контактов составляют 3000/10 А/мс. Прибор УЗМ-50Ц УХЛ4 может нормально работать в температурном диапазоне от -25 до +55 градусов. Устройство способно выдерживать токи короткого замыкания без каких-либо разрушений – до 6 тысяч ампер. Маркировка АС230В означает номинальный ток.

УЗМ-50Ц может размещаться в любом положении и функционировать в круглосуточном режиме. При соблюдении всех условий и правил эксплуатации, срок службы УЗМ достигает 10 лет.

Технические характеристики

Основные характеристики УЗМ-50ЦМ:

• номинальные токовые значения: 63A;
• предельные токовые значения (в течение тридцати минут): 80A;
• регулировка порогов напряжения: верхний предел 240-290В, нижний предел 100-190В;
• верхний предел напряжения: 300В (20 мс);
• нижний предел напряжения: 85В (100 мс);
• функции регулировки порога превышения мощности от 0,5 до 14,5 кВт;
• фиксирует число отключений и значения напряжения в памяти устройства;
• способен измерять параметры тока и напряжение в сети;
• климатическая категория по ГОСТ 15150-69: УХЛ2 или УХЛ4;
• габариты по ширине не превышают 18 мм.

В обзор этого устройства включены далеко не все его характеристики, полный список и расшифровка его свойств указана в паспорте на данный прибор.

Как подключить УЗМ 50ЦМ

Установка данного устройства защиты происходит по принципу монтажа автоматического выключателя. Необходимо установить и закрепить устройство на DIN-рейку.

Нулевой провод подключается к нулевой шине. Соответственно, фазный провод подключается к входу аппарата.

Такой защитный элемент может защитить сеть от перенапряжений и других нестабильностей в электросети. Кроме того, производителем (то есть компанией «Меандр») гарантирована долгая и надёжная служба данного защитного элемента.

Если Вы ещё не определились, какое устройство выбрать для защиты сети от перенапряжения, присмотритесь к УЗМ 50ЦМ!

Схема подключения УЗМ-50Ц

Существуют разные варианты подключения прибора фирмы Меандр УЗМ-50Ц. В первом случае (рис. 1) на вводе фазный и нулевой проводники подключаются к верхним контактам. Снизу прибора также имеются контакты, от которых фаза и ноль уходят к нагрузке. Эта схема используется чаще всего, и при срабатывании происходит размыкание фазы. Другая схема (рис. 2) используется редко и отличается включением в работу нулевого провода.

Если устройство защиты УЗМ-50Ц устанавливается в трехфазной электрической сети, схемы подключения, рассмотренные выше, используются отдельно для каждой фазы. То есть для нормальной работы потребуется три защитных устройства.

Достоинства и недостатки

Данное устройство выгодно отличается от аналогов, что делает его популярным и незаменимым устройством защиты. К таким достоинствам можно отнести:

• Компактные размеры, которые позволяют без проблем смонтировать защитное устройство Меандр УЗМ-50ЦМ в маленьких квартирных электрощитах, чем и отличается от УЗМ-50Ц.
• Несмотря на малые габариты, это устройство все же имеет дисплей для отображения и настройки параметров.
• УЗМ-50ЦМ имеет защиту от импульсных скачков напряжения и может устанавливаться в частных домах для защиты от этого явления и предотвращения неисправности приборов.

Существенный недостаток у данного устройства только в цене, она достаточно высокая. К слову сказать, этот недостаток сходит на нет при использовании, так как ремонтировать приборы после перепадов напряжения – сильно дороже.

Устройство защиты многофункциональное УЗМ-50Ц

НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты многофункциональное УЗМ-50Ц предназначено для отключения оборудования при выходе сетевого напряжения за допустимые пределы в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.), от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Устройство обеспечивает контроль напряжения сети и причин срабатывания. После подачи питания либо после аварийного отключения, включение устройства происходит автоматически после восстановления сетевого напряжения через время задержки устанавливаемое пользователем. Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели,УЗИП, УЗО и пр.).КОНСТРУКЦИЯ УСТРОЙСТВА Устройство представляет собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм?. На лицевой панели расположены: кнопки настройки порогов «+» и «-», двухцветный желтый/красный светодиод (далее—СД) «норма/авария», трёхразрядный семисегментный индикатор контроля напряжения сети.

РАБОТА УСТРОЙСТВА

При подаче питания время готовности по умолчанию составляет 10 секунд, при этом идет обратный отсчет времени на индикаторе от 10 до 0 и мигает зеленый СД «норма», если напряжение находится в заданных настройками пределах подключается нагрузка, а СД «норма» включается постоянно. На индикаторе отображается знак «U» в течение 1с, затем устройство переходит в режим измерения текущего значения напряжения. Для перехода в режим измерения тока необходимо однократно нажать кнопку «-», на индикаторе отображается знак «А» в течении 1с, затем устройство переходит в режим измерения текущего значения тока. Для перехода в режим измерения мощности необходимо однократно нажать кнопку «-», на индикаторе отображается знак «Р» в течение 1с, затем устройство переходит в режим измерения текущего значения мощности. Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» производится изменение состояния устройства включено/ выключено из любого режима (кроме режима корректировки значений).

Схема подключения

Монтаж и подключение защитного устройства Меандр УЗМ-50ЦМ аналогично любым автоматическим выключателям, что делает его очень простым в монтаже. Прибор устанавливается и фиксируется на дин-рейке. Подключение происходит путем присоединения нулевого провода к нулевой шине, фазного питающего провода ко входу устройства, а нагрузки (группы автоматов) к выходной клемме. Схема подключения приведена ниже.

УЗМ-50ЦМ и его аналоги компании Меандр имеют схожие технические характеристики, выполнены в соответствии с ГОСТ на защитные устройства, доступны и популярны среди профессиональных электриков для установки в жилых и производственных зданиях и имеет положительные отзывы. Для того чтобы защитить домашнюю сеть от перенапряжения и вредных воздействий нестабильной электрической сети применение УЗМ-50ЦМ от компании Меандр является удачным и правильным решением, а данный производитель гарантирует надежность и долговечность своей продукции.

Характеристика ОПН

Определяющей характеристикой ограничителя является максимальное значение действия рабочего напряжения переменного тока, который подводится к выводам устройства неограниченного временными рамками. При этом отсутствуют какие-либо повреждения или термическая неустойчивость.

К другому показателю относится ток проводимости, который проходит через ОПН. Его величина измеряется в реальных условиях эксплуатации и обычно равна нескольким сотням микроампер.

Среди прочих характеристик можно выделить:

• Величину предельного разрядного тока.
• Токовую пропускную способность.
• Устойчивость к короткому замыканию.
• Расчетный ток коммутационного перенапряжения.
• Номинальный разрядный ток.

Помимо этого, любой ограничитель перенапряжений стойко переносит медленно изменяющееся значение напряжения. Иными словами, ОПН не должен разрушаться при превышении напряжения в течение определенного промежутка времени.

Любое жилое или административное здание оборудовано большим количеством техники, питаемой от электросети. Значительное увеличение значений рабочего напряжения и тока в этой сети может привести к выходу из строя всего этого электрического оборудования. Если защитой от таких явлений в многоквартирных домах, промышленных и административных зданиях занимаются обслуживающие организации, то владельцы частных домов должны сами заботиться о ней. И в этом поможет ограничитель перенапряжения.

Как следует из названия, ограничитель чрезмерно высокого напряжения (ОПН) служит для защиты электрической техники от напряжения, значительно превышающего номинальные значения. Это высокое напряжение или, другими словами, перенапряжение обычно носит импульсный характер. Поэтому еще одно название для таких устройств — ограничитель импульсных напряжений (ОИН).

Чтобы лучше разобраться с областями применения ОПН, рассмотрим вкратце причины, вызывающие такие скачки напряжения. Импульсы перенапряжения могут быть коммутационными. В этом случае они возникают в результате:

• переключений (коммутаций) в мощных силовых электроустановках и системах энергообеспечения;
• при резком изменении нагрузки в распределительных системах;
• при возникновении повреждений в энергоустановках, вызывающих короткое замыкание.

Эти случаи носят производственный характер и устранением их последствий занимаются профессионалы. В таких цепях устанавливаются промышленные устройства, например, ОПН-110, где число 110 указывает на напряжение сети в кВ. Для нас интереснее будет защита от импульсных перенапряжений частного жилого дома. Обычно эти перенапряжения возникают во время грозы при разряде молнии. При этом импульсы перенапряжения возникают когда:

• молния ударяет непосредственно в линию электропередач (ЛЭП) за пределами дома;
• разряд молнии происходит между облаками или в находящийся рядом с домом объект. Возникшее электромагнитное поле индуцирует в электрических цепях мощный импульс;
• удар молнии происходит в грунт недалеко от дома. Ток разряда, протекающий в земле, может вызвать значительную разность потенциалов.

В этих случаях во внешних воздушных линиях до 380В могут возникать импульсы величиной до 10 кВ, а во внутренней проводке домов — до 6 кВ. Чтобы избежать пагубного влияния таких высоких напряжений на домовую электрическую сеть и бытовые электроприборы существуют простые меры. По Правилам устройства электроустановок (ПУЭ) на входе силового электрического кабеля в дом должны устанавливаться ограничители импульсных напряжений (ОИН). Схема подключения ОИН простая. Устройство включается в цепь между силовым кабелем и заземляющим контуром. На рынке существует достаточно предложений различных производителей, одним из которых является концерн «Энергомера».

Устройство и назначение

УЗМ-50ЦМ – защитное устройство, главным предназначением которого является защита электрической однофазной сети (АС 230в) и подключенного к ней оборудования от негативного воздействия резких скачков напряжения, вызванного различными причинами (некачественное или старое оборудование, включение мощных приборов или оборудования с высокими пусковыми токами, нарушение в работе электрической сети, неправильное подключение и наладка оборудования и прочие).

Данный прибор автоматически выключает питание при регистрации отклонения напряжения в сети, тем самым защищая проводку и электроприборы от повреждения и возгорания. После восстановления напряжения до нормальных значений, УЗМ-50ЦМ автоматически приводит сеть в работоспособное состояние.

Итак, перечислим основные функции, которые выполняет УЗМ-50ЦМ:

• отключение оборудования при выходе напряжения за установленные пределы;
• защита от импульсных скачков напряжения;
• автоматическое включение после нормализации параметров электросети, через настраиваемое время задержки;
• снижение пусковых токов при включении емкостной нагрузки путем замыкания контактов в момент перехода сетевого напряжения через ноль (ZVS), что особенно актуально при использовании современной техники с импульсными источниками питания;
• режим измерения напряжения в сети, потребляемого нагрузкой тока или мощности, для переключения режимов во время работы следует нажать кнопку «−» и подержать в течение 1 секунды.

Производитель предупреждает, что защитное реле не заменяет другие устройства защиты (автоматические выключатели, УЗО и прочие), а работает совместно с ними в сетях ТТ, TN-C, TN-S, TN-C-S.

Характеристики

Общие показатели будут примерно одинаковыми для всех разновидностей приборов

Самое главное, знать, для чего они нужны и на какие параметры обращать внимание при выборе устройства. Более подробно все характеристики отражены в технической документации

Наиболее значимыми среди них являются следующие:

• Возможность по ограничению напряжения при токовой помехе 100А не превышает 1,2 кВ.
• Способность к поглощению максимальной энергии одиночного импульса 10/1000 мкс составляет 200 Дж.
• Стандартная импульсная защита должна срабатывать в течение 25 нс и менее.
• Пороги отключения нагрузки по превышению верхнего предела устанавливаются в диапазоне от 240 до 290 вольт.
• То же самое при верхнем критическом пороге и ускоренном отключении нагрузки – 300 В плюс-минус 15 вольт.
• Порог отключения при пониженном напряжении устанавливаются в пределах от 210 до 100 В.
• Нижний критический порог и ускоренное отключение установлены показателем 80 В плюс-минус 10 вольт.
• Показатели питания приборов в среднем составляют: номинальное напряжение – 230 В, частота – 50 Гц, максимальное напряжение – 440 В.
• Электроэнергия, поступающая в работающие приборы для своих нужд, составляет 1,5 Вт*ч, мощность – 1,5 Вт.
• Нагрузочный ток (номинальный) при условии использования медных проводов, площадью сечения не ниже 16 мм2 – 63 А.
• Мощность нагрузки (номинальная) при напряжении 250 В – 14,5 кВт.
• Максимальный нагрузочный ток, который может выдерживаться прибором в течение 30 минут – 80 А.
• Максимальная мощность нагрузки в аналогичной ситуации – 20 кВт.
• Величина максимально допустимого тока короткого замыкания – 4500 А.

Как работает реле напряжения

Чтобы понимать, что с реле напряжения происходит, лучше знать заранее, как оно будет реагировать на различные ситуации, какие светодиоды в каких случаях загораются. С этими знаниями будет проще идентифицировать сработки. Конечно, желательно, прочесть инструкцию:

• Инструкция УЗМ-16
• Инструкция УЗМ-50Ц
• Инструкция УЗМ-51М
• Инструкция УЗМ-3-63

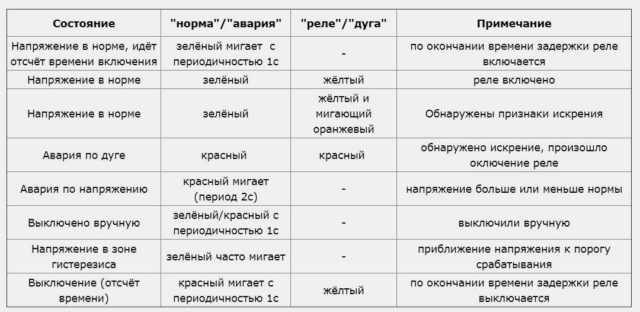

Реле напряжения УЗМ: расшифровка световой индикации модификаций УЗМ-50М и МД, УЗМ 51 М и МД

При включении электропитания

Вот что происходит при запуске УЗМ или включении после того, как сетевое напряжение пришло в норму.

• 5 секунд не происходит ничего. Выдерживается пауза, во время которой проверяются параметры сети, работоспособность самого устройства.
• Если напряжение нормальное, начинает мигать зеленый светодиод. Длительность «моргания» зависит от выставленной временной задержки включения нагрузки. Может быть 10 секунд или 6 минут. Время задержки выставляется владельцем при первом пуске.
• После того как время задержки прошло, зажигаются зеленый и желтый светодиоды. Зеленый — норма, желтый — в работе реле напряжения. Если загорелись эти индикаторы — УЗМ вошло в рабочий режим.

Больше всего управленческих функций у моделей серии 551

Если выбран большой интервал ожидания — 6 минут, а есть необходимость или желание запустить реле напряжения быстрее, можно нажать на кнопку «ТЕСТ». После автопроверки реле сразу включится.

Искрение в сети

При обнаружении в сети дугового тока, загораются красные светодиоды «дуга» и «авария» и реле отключает нагрузку. Через 30 секунд производится попытка повторного включения с задержкой 10 секунд или 6 минут (в зависимости от выбранных пользователем настроек). При пропадании аварийной ситуации питание включается. Происходит все так, как описано выше: сначала моргает зеленый, после выдержки загорается зеленый и желтый.

УЗМ 16 (справа) значительно уже, подходит для использования на маломощных группах потребителей (суммарным напряжением не более 4 кВт)

Если в течение 20 минут  после повторного включения снова обнаруживается искрение, устройство отключает питание на 4 минуты. Следующие 20 минут искрения нет — питание включается (все в том же порядке). И снова отслеживается интервал 20 минут. Если снова обнаруживается искрение, питание отключается и автоматически больше не включается. В этом случае требуется нажать на кнопку «Тест». Если при ручном включении параметры напряжения находятся не в пределах нормы, устройство не включится. В общем, надежный алгоритм. Надо только помнить, что если горит два красных светодиода, реле отключилось по «дуге».

И еще один момент: если искрение появляется по истечении двадцати минутного интервала, сработка считается первичной. Это значит, что весь алгоритм отрабатывается сначала.

Отклонения по напряжению

Пока устройство находится в работе, оно автоматически — при помощи варистора — гасит мгновенные скачки напряжения, сглаживая их. Если отклонения носят продолжительный характер, происходит следующее:

• При росте напряжения:
  • Напряжение подходит к верхнему порогу нормы, начинает моргать красный светодиод. «Моргание» начинается когда напряжение ниже порога отключения на 5 В.
  • Как только параметры вышли за пределы нормы, отключается питание на нагрузку, красный светодиод горит постоянно.

  • При входе в норму, питание включается автоматически, но только после того, как пройдет время выдержки (10 сек или 6 минут).

• При падении напряжения:
  • Когда до нижней границы отключения остается 5 В, начинает мигать зеленый индикатор.
  • При понижении ниже нормы:
    • отключается нагрузка;
    • желтый светодиод тухнет;
    • красный загорается с интервалом в 2 сек.
  • При возврате параметра в норму, начинает мигать зеленый индикатор, после выдержки по времени подключается нагрузка.

Если во время выдержки времени питание снова выходит за границы нормы, отсчет выдержки времени обнуляется, загорается соответствующая индикация.

Ручное включение/отключение нагрузки

При желании можно включить питание через УЗМ вручную — для этого нажимаем кнопку «Тест». Поочередно мигают зеленый и красный индикаторы. Ручное включение питания происходит при повторном нажатии на кнопку.

Пример установки в щите однофазной сети

При помощи той же кнопки «Тест» можно питание и отключить. Только включается оно тоже вручную — повторным нажатием «Тест» и никак иначе. Причем надо кнопку держать нажатой около 2 секунд.

Технические характеристики

Основные характеристики УЗМ-50ЦМ:

• номинальные токовые значения: 63A;
• предельные токовые значения (в течение тридцати минут): 80A;
• регулировка порогов напряжения: верхний предел 240-290В, нижний предел 100-190В;
• верхний предел напряжения: 300В (20 мс);
• нижний предел напряжения: 85В (100 мс);
• функции регулировки порога превышения мощности от 0,5 до 14,5 кВт;
• фиксирует число отключений и значения напряжения в памяти устройства;
• способен измерять параметры тока и напряжение в сети;
• климатическая категория по ГОСТ 15150-69: УХЛ2 или УХЛ4;
• габариты по ширине не превышают 18 мм.

В обзор этого устройства включены далеко не все его характеристики, полный список и расшифровка его свойств указана в паспорте на данный прибор.
