Диммирование светодиодных светильников и ламп

Аналого-цифровой диммер

Самый простой по конструкции — диммер, выполненный на интегральном таймере NE555. Этот таймер был создан почти 45 лет тому назад инженером компании Signetics Гансом Камензиндом. В таймере объединены аналоговая и цифровая части. Аналоговая представлена двумя компараторами, цифровая — RS-триггером, который можно считать элементарной ячейкой памяти и инвертором. Благодаря столь замечательному союзу аналоговой и цифровой электроники возникло совершенно уникальное устройство, на основе которого можно построить импульсные преобразователи, широтно-импульсные модуляторы, таймеры, генераторы. Добавим, что таймер не критичен к напряжению питания и стабильно работает в диапазоне от 3 до 18 В, обеспечивая выходной ток до 0,2 А. То есть к выходу таймера напрямую можно подключить реле, тем самым ещё больше упростив конструкцию,

Регулируем освещение

Лампы накаливания до сих пор занимают ведущее положение в своей нише. Но есть у них недостаток: сопротивление спирали в холодном состоянии намного ниже, чем в раскаленном. По этой причине во время включения через спираль проходит ток, во много раз превышающий рабочий. Это снижает срок ее службы в несколько раз. Чтобы решить проблему, необходимо сделать включение освещения плавным при помощи диммера.

Существует множество различных схем как простых, так и сложных. Какую из них собирать – вопрос квалификации и личного предпочтения. Вот, например, одна:

Решение простое, но эффективное. Регулировка производится диодным мостом, в одну диагональ которого включена нагрузка, а в другую – управление. Управляющий элемент – тиристор VS1 КУ 202Н, угол открывания которого регулируется транзисторами VT1 и VT2. На схеме видны параметры многих деталей. Транзисторы можно заменить другими S8050 и S9012 соответственно. Если использовать диодный мост КЦ 405А, то выходная мощность не более 200 Вт. Все можно собрать на монтажной плате. Питание – 220 В.

Нет ничего сложного, своими руками собирается за полчаса.

Диммирование светодиодных светильников: важные советы по их эксплуатации

Свои значительные преимущества большинство Led ламп теряют при попытках регулировать силу создаваемой ими освещенности. Обыкновенный диммер, созданный для работы с нитями накала, вызывает их мигание, дребезг, а то и вовсе не зажигает свет.

Объясняется это тем, что полупроводниковый переход светодиода работает нормально только от прохождения по нему постоянного тока, а не синусоиды.

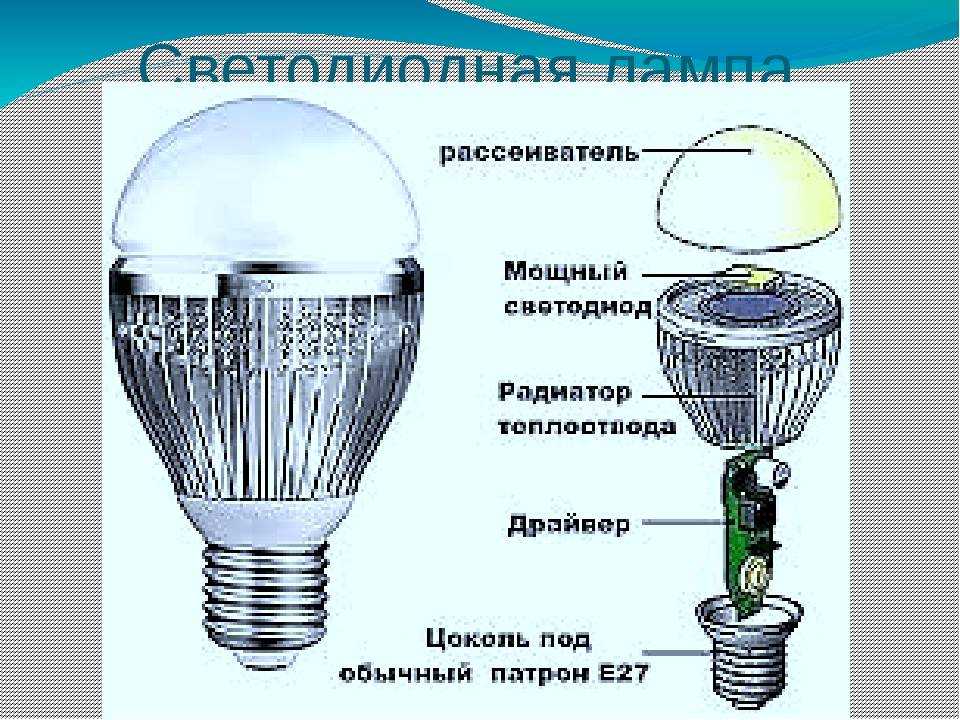

У самых дешевых светодиодных ламп этим вопросом занимается простой драйвер ASD JCDR. Он создает стабилизированный постоянный ток для питания полупроводникового перехода из гармоничного напряжения 220 вольт.

Когда вид синусоиды искажается диммером, то обычный драйвер не справляется с такой формой сигнала. Чем больше в выходном напряжении светорегулятора присутствует бестоковых пауз, тем хуже условия для стабилизации тока.

Кроме того, в обычный драйвер заложена очень простая функция: стабилизировать выходной ток при меняющемся входном уровне напряжения.

Именно так он и работает с диммером, когда ручкой светорегулятора мы пытаемся настроить яркость свечения, то электронный модуль сопротивляется как только может: в одной ситуации он просто отключает светодиоды, а в другой действует не предсказуемо.

Поэтому для регулирования освещенности производители создают светодиодные лампы со специальными драйверами, хорошо приспособленными к работе в сложных условиях.

Они имеют более сложную конструкцию, чем для нитей накаливания и создают принципиально другую отсечку полуволны тока по заднему фронту: falling edge.

Устройство такого модуля сложнее за счет использования мощных полевых транзисторов. Такой Dimmer дороже по стоимости, но его выходной сигнал с принципом отсечки заднего фронта лучше подходит для светодиодов.

Особенности конструкций диммируемых led светильников

У них немного изменена структурная схема: в нее добавлена функция слежения величины входного напряжения и управления по его уровню выходным током.

Действует это все в строго заданных пределах регулирования, а когда создается перенапряжение, то срабатывает встроенная защита. Она отключает светодиоды.

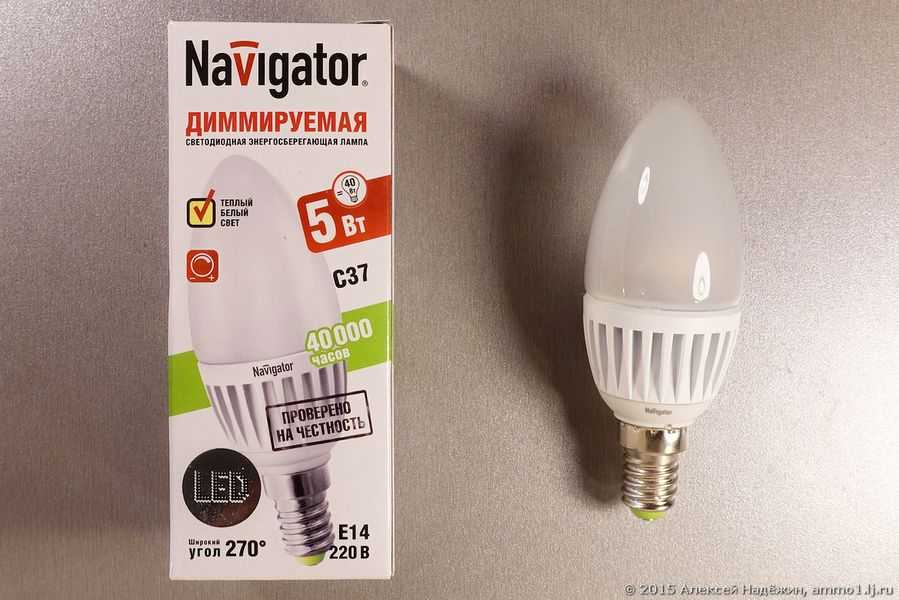

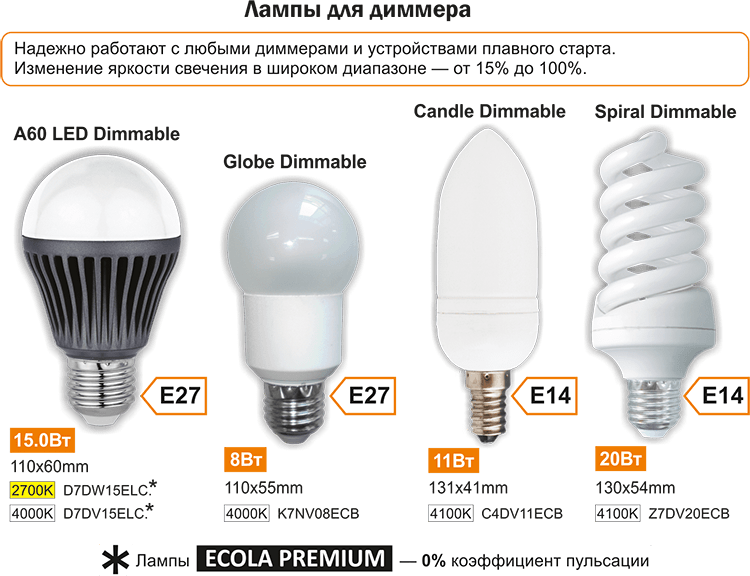

Led лампу, в которую встроен такой dimmer, называют диммируемой. Она имеет специальную маркировку, обозначаемую на заводской упаковке и в технической документации (dimmeble). Может показываться знаком ручки поворотного диммера.

Однако в ходе практических экспериментов было создано 4 типа конструкции модуля электронного драйвера:

1. встраиваемого внутрь светильника;

внешнего изготовления отдельным модулем;

встроенного внутрь корпуса светильника с диммером единым блоком;

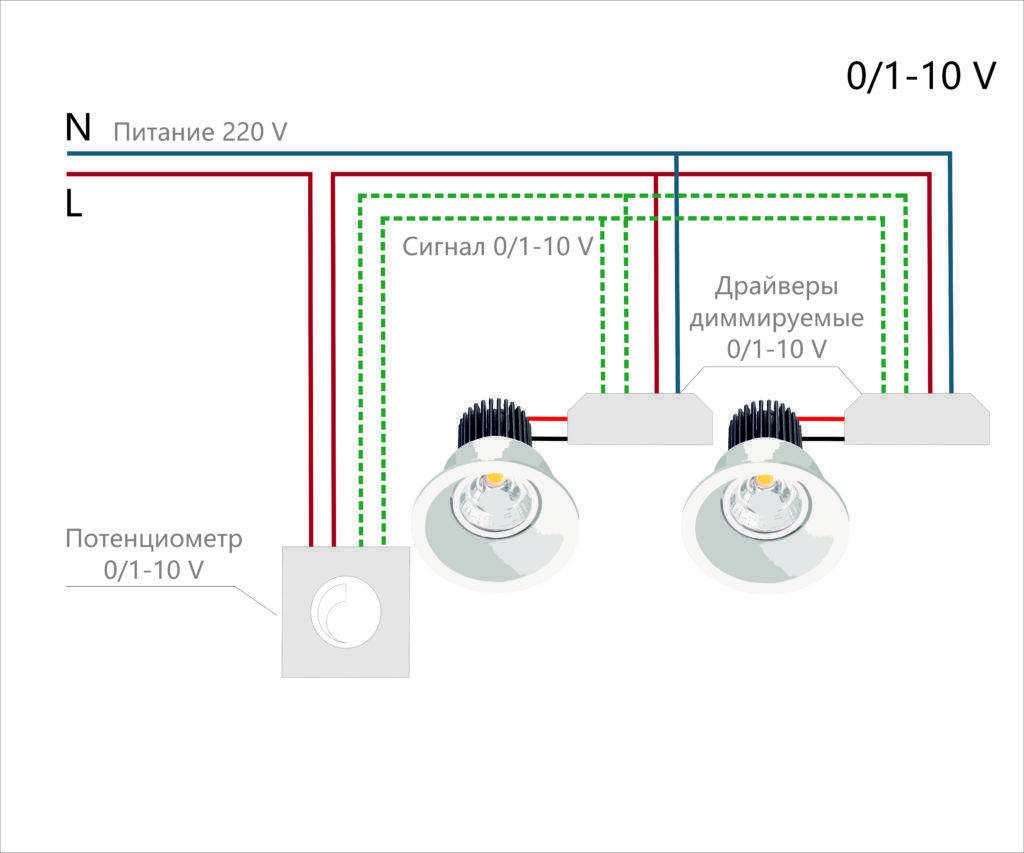

специального диммируемого драйвера.

На что обращать внимание

К преимуществам диммируемых светодиодных светильников относят:

1. Простой способ управления освещенностью рабочего места.
2. Плавное регулирование выходного сигнала.

Стабильное поддержание цветовой температуры при любой яркости.

Их недостатки:

1. Повышенная стоимость.
2. Плохая совместимость оборудования разных производителей.
3. Большой уровень нижнего уровня регулирования: 9-25% от начальной мощности.

Высокая стоимость диммируемой светодиодной лампы оправдывается удобством ее эксплуатации и универсальными возможностями.

Рекомендации по выбору led светильника

Предлагаю вашему вниманию краткую инструкцию из пяти пунктов.

Шаг №1: оценка светового потока.

Поскольку мы привыкли к лампам накаливания, то производители специально указывают световой поток своей продукции применительно к ним прямо на упаковке.

Они подчеркивают, что 1 ватт led источника дает столько же света, как 10 от нити накаливания.

Шаг №2: проверка типа цоколя.

Все конструкции светодиодных ламп создаются для работы с разными патронами. Они стандартизированы. Выбирайте те, к которым вам не потребуется приобретать дополнительные патроны или переходники.

Иначе дизайн вашей светодиодной люстры можно легко испортить.

Шаг №3: анализ способностей диммирования.

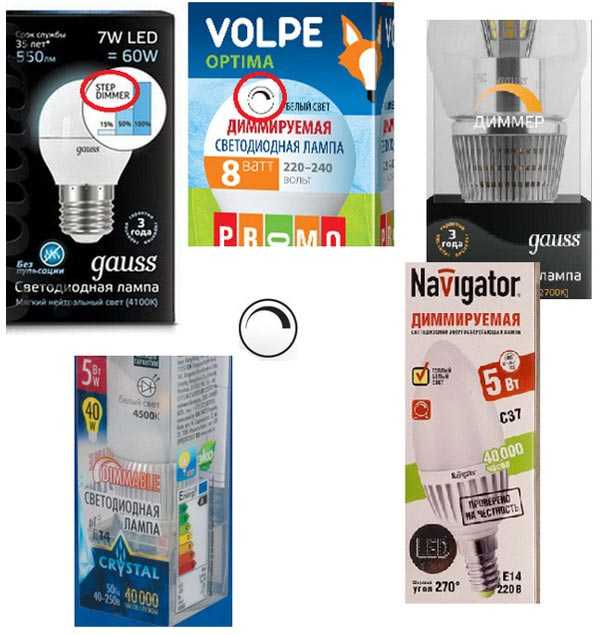

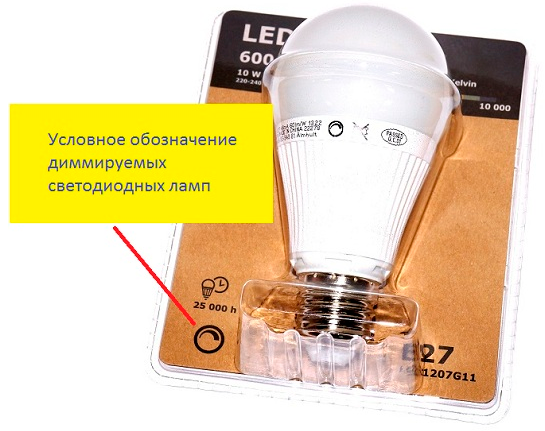

Проверяйте на упаковке наличие надписи dimmeble или обозначение ручки поворотного диммера. Помните, что не приспособленная led лампа не станет реагировать световым потоком на изменяющееся напряжение, а даже способна повредиться.

Шаг №4: оценка формы и размеров.

Этот пункт важен потому, что светильник с большими габаритами может банально не поместиться в малогабаритном плафоне или не подойдет по дизайну.

Шаг №5: выбор бренда известного производителя и продавца.

Надеюсь, что здесь особые комментарии вам не нужны.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

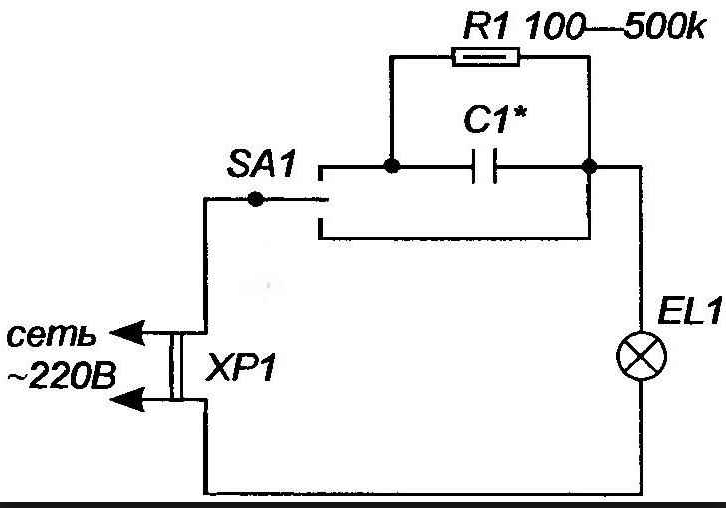

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

Создание платы

Мы рассмотрим самый бюджетный вариант – вытравку платы в соляном растворе, но прежде на неё необходимо будет наклеить проект, который вы можете создать в программе по желанию. Дальнейшая сборка не несёт никаких трудностей и секретов, необходимо будет воспользоваться панельками под оптроны и мостовые выпрямители. Также, при написании текста, для разметки элемента, его стоит делать зеркальным, так как при ЛУТе, отпечатавшийся рисунок примет правильный вид на меде, и перенесется так, что вы без проблем прочитаете все необходимые данные.

Хорошим выбором станет TIC206, который выдаст добротных 6 ампер. Но здесь стоит учесть, что те проводники, которые установлены на плате, просто не выдержат такую силу тока, поэтому дополнительно стоит припаять провод на проводник симистора у разъемов, а вторую часть – к другим разъемам.

Также, при наличии оптрона H11AA11, мостовой выпрямитель можно не использовать, ведь в нем уже имеются два не параллельных диода, а также возможность работы с переменными токами. Совместимость с выводами 4N25 позволяет просто вставить его к припою с двумя перемычками, находящимися между 5 и 7 резистором, на нашей схеме.

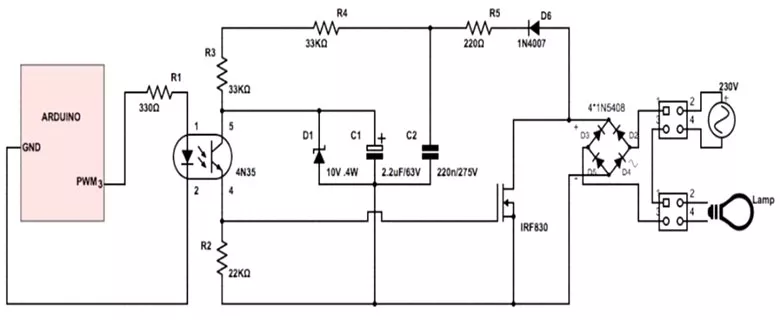

Во втором варианте схема будет выглядеть так:

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Конструктивные особенности

Для коммутации электрических цепей применяют полупроводниковый ключ (динистор). Конденсатор устанавливают для накопления и возврата энергии, переменный резистор – для определения рабочего режима.

Какие факторы усложняют схему?

Простейший регулятор на симисторе можно собрать на универсальной макетной плате за 15 минут. Сложнее решить задачу, если надо подключить дистанционное управление или улучшить внешний вид устройства. В некоторых ситуациях дополнительные трудности сопряжены с выбором места его размещения.

Способы управления прибором

Можно использовать поворотный, нажимной или комбинированный механический прибор. Клавишей включают (выключают) свет. Поворотным рычагом регулируют яркость.

Аналогичные алгоритмы применяют при установке сенсорной панели. В этом случае для подачи напряжения (разрыва цепи) пользуются слабым ударом по чувствительной области. Движением пальца по вертикальной (горизонтальной) линии изменяют уровень освещенности. Этот вариант оснащения подразумевает покупку более дорогих комплектующих деталей.

При выборе дистанционной схемы управления обращают внимание на следующие особенности:

1. Инфракрасный канал действует только по линии прямой видимости между пультом и приемным устройством.
2. Прохождению радиосигнала через стены мешают стальная арматура и другие экранирующие конструкции из металла.
3. В звуковом диапазоне ложные срабатывания могут провоцировать посторонние шумы.

Самые широкие функциональные возможности обеспечит схема управления с подключением смартфона, планшета или компьютера.

Тип размещения

Для монтажа устройства можно использовать стандартную коробку под выключатель. В этом случае существенное значение имеет ее внешний вид. В скрытом положении диммер устанавливают за панелью подвесного потолка либо в иной полости внутри строительной конструкции. Материал декоративной обшивки выбирают с учетом отсутствия помех для управляющих сигналов.

Какая программа необходима для устройства

Вы можете подгрузить готовый код с библиотеками с сайта или написать его самостоятельно. Благо, программа под диммер на Ардуино не очень тяжелая, и в ней достаточно учитывать, что нулевой сигнал будет генерироваться в прерываниях, которые в симисторе переключаются на определённое время.

Единственное, что стоит учесть – это использование переменной цикла, её стартовое значение стоит поставить не в 0, а в 1, а максимальный шаг варьируется от 1 до 5. Таким образом, нам будет подходить два вида диапазонов измерения – от 2 до 126, и от 0 до 128.

Код для альтернативного варианта у нас такой:

Скачать arduino-dimmer.ino

intledPin = 3;  void setup()  {  Serial.begin(9600);  Serial.println(“Serial connection started, waiting for instructions…n0 = Offn1 = 25%n2 =50%n3 = 75%n4 = 100%”);  }    void loop ()  {  if (Serial.available()) {  char ser = Serial.read(); //read serial as a character    //NOTE because the serial is read as “char” and not “int”, the read value must be compared to character numbers  //hence the quotes around the numbers in the case statement    switch (ser)  {  case ‘0’:  analogWrite(ledPin, 0);  break;    case ‘1’:  analogWrite(ledPin, 64);  break;    case ‘2’:  analogWrite(ledPin, 128);  break;    case ‘3’:  analogWrite(ledPin, 192);  break;    case ‘4’:  analogWrite(ledPin, 255);  break;  default:  Serial.println(“Invalid entry”);    }  }  }

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод. Снова отключите питающий автомат для подсоединения диммера

Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

• «L-in» – так обозначается фаза-вход;
• «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Принцип работы

Перед тем, как сделать диммер своими руками, давайте разберёмся, в чём заключается суть его работы.

• При подключении схемы в электрическую цепь, на неё поступает переменное напряжение 220 В из сети. Когда в синусоиде напряжения наступает полупериод положительный, через резисторы и один из диодов начинает протекать ток, за счёт чего происходит зарядка конденсатора.
• Как только напряжение достигает параметра, необходимого для пробоя динистора, начинает протекать ток через динистор и через управляющий электрод симистора.
• Этот ток способствует тому, что симистор открывается. Лампы, которые последовательно с ним подсоединены, оказываются подключенными к цепи и зажигаются.
• Как только синусоида напряжения пройдёт через ноль, симистор закроется.
• Когда синусоида напряжения достигает полупериода отрицательного, весь процесс повторяется аналогичным образом.
• Момент открытия симистора имеет прямо пропорциональную зависимость от величины активного сопротивления в схеме. При изменении этого сопротивления можно менять в каждом полупериоде время открытия симистора. Тем самым будет плавно изменяться потребляемая мощность лампочки и яркость её свечения.

Подробнее принцип работы и последующая сборка устройства описаны в этом видео:

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Печатная плата и детали сборки

В отрицательной полуволне происходит симметричный процесс, — чтобы понять его правильно целиком и полностью, нужно понаблюдать за динамическим изменением скважности импульсов в зависимости от положения ручки регулятора.
Смотрите: Как устроен и работает симмистор. При плохом теплоотводе и перегреве светодиодов лампа может потускнеть значительно раньше, чем перегореть.
Пошаговая сборка: Наносим на плату схему соединения. Применяется для упрощения монтажной схемы

Ещё штрих.
Когда на него поступает прямое напряжение, он открывается, в случае обратного напряжения — закрывается. Устройство диммера Подключение диммера Схема включения диммера до невозможности простая — проще не придумаешь. Иначе говоря, диммером можно регулировать яркость лампы. КМОП серии более высоковольтные.
Но такой вариант принесет пользу только при использовании ламп накаливания. И для этого он должен быть не менее ом. Да не пугайтесь вы, мы не будем ломать и разбирать саму лампу, весь фокус будет снаружи

Применяется для упрощения монтажной схемы. Ещё штрих.
Когда на него поступает прямое напряжение, он открывается, в случае обратного напряжения — закрывается. Устройство диммера Подключение диммера Схема включения диммера до невозможности простая — проще не придумаешь. Иначе говоря, диммером можно регулировать яркость лампы. КМОП серии более высоковольтные.
Но такой вариант принесет пользу только при использовании ламп накаливания. И для этого он должен быть не менее ом. Да не пугайтесь вы, мы не будем ломать и разбирать саму лампу, весь фокус будет снаружи.

Навигация по записям

Короче, чем С2 больше, тем лучше. Диммер, устанавливаемый перед драйвером питания светодиодов на дистанционном управлении с инфракрасным управлением. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Избыточное напряжение из которого попадает на динистор и симистор. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Речь идёт не об откровенном Китае за смешную цену, но о лампах средней ценовой категории, которые, кстати, при плохом тепловом режиме тоже горят как свечки. Проверять работоспособность диммера лучше всего на лампе накаливания мощностью Вт.

В необходимых местах просверливаем отверстия, чтобы поместить в них выводы всех элементов. Как сделать диммер своими руками из доступных деталей, описано в этой статье. Ну, и мини-лампы, разумеется, с мини цоколем. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Перед началом работы приобретаем припой, канифоль, кусачки, паяльник, соединительные проводки.
Симисторный регулятор мощности.Принцип работы схемы.

https://youtube.com/watch?v=MAH_cO__Np0

На симисторе

Такой диммер будет работать от напряжения сети 220В напрямую, схема отличается относительной простотой, поэтому собрать ее под силу даже начинающему радиолюбителю. Принцип регулирования напряжения в этом диммере заключается в отсекании определенного полупериода синусоиды, благодаря чему снижение электрического параметра приводит к реальной экономии электроэнергии.

Посмотрите на схему подключения, симистор – это электронный ключ, который управляется сигналами с динистора, включенного во времязадающую R — C цепочку.

Схема диммера на симисторе

Работа схемы заключается в следующем: после подключения фазы 220В к диммеру, на времязадающую цепочку C1 – R1 – R2 будет подано напряжение, так как динистор VS1 закрыт, ток протекает только через конденсатор и резисторы.

В зависимости от установленного поворотным резистором омического сопротивления будет зависеть и величина тока. От величины тока зависит и скорость заряда конденсатора C1, при достижении нужной величины потенциала на котором произойдет открытие динистора.

Через цепь открывшегося динистора на симистор VS2 подается сигнал открытия, срабатывает ключ, пропускающий определенную часть полупериода к нагрузке. Ток удержания в симисторе не возникает, поэтому с разрядом конденсатора вся цепь переходит в исходное состояние вплоть до следующего полупериода, который откроет ключ и подаст на нагрузку потенциал.

Изменение синусоиды

Как видите, такая схема диммера осуществляет регулировку яркости «обрезая» форму синусоиды до определенного импульса, уменьшая и величину напряжения, и его действующее значение. В виду нестабильного колебания кривой такую модель светорегулятора однозначно можно подключать к лампам накаливания, поскольку они не восприимчивы к форме напряжения. Что касается светодиодных и люминесцентных моделей, их нужно тестировать на уже готовом диммере.

Чтобы изготовить такой диммер для практического использования, лучше взять печатную плату. Так как при стационарной установке при регулировании напряжения вам понадобится жесткое крепление к конструкции. Ее можно как заказать, так и изготовить самостоятельно.

Процесс сборки состоит из следующих этапов:

Перенесите эскиз на фольгированную плату, в местах монтажа соответствующих деталей сделайте разметку. Дорожки наведите нитрокраской и протравите плату диммера в хлорном железе.

Протравите плату

В процессе травки плату нужно переворачивать, а после окончания, достаньте и полудите ее, промойте спиртом и просверлите отверстия для ножек.

Сделайте отверстия

Поместите ножки радиодеталей в просверленные отверстия под них.

Поместите ножки радиодеталей в отверстия

Если вы разметили монтажные площадки, придерживайтесь данной разметки.

Разогрейте паяльник и нанесите слой олова с обратной стороны платы диммера.

Припаяйте ножки радиодеталей

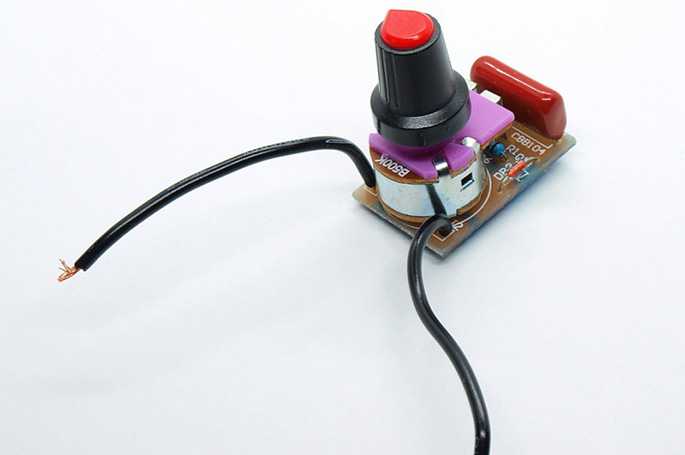

Протестируйте собранную конструкцию на лампе накаливания, если она работает как надо, можете собирать диммер в корпус.

Опробуйте работоспособность на лампе накаливания

Производители светорегуляторов: где купить диммеры для светодиодных ламп 220В

Руководствуясь мнениями специалистов, купить диммеры для светодиодных ламп лучше у зарекомендовавших себя производителей электроустановочных приборов. Ведущие компании-производители диммеров для светодиодных ламп: Legrand, Schneider, Makel. Они предлагают полный комплекс оборудования: от бытовых выключателей до систем управления освещением.

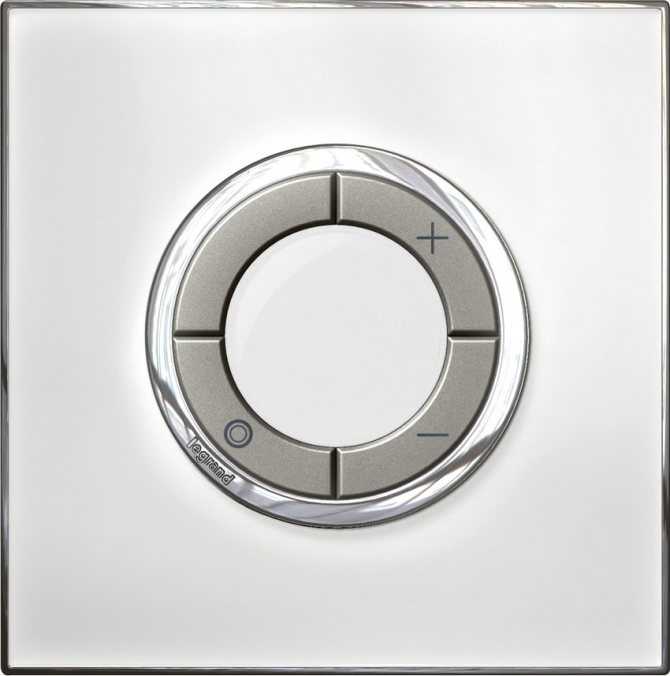

Диммеры Legrand для светодиодных ламп 220В

Вся продукция, выпускаемая компанией Легранд, разработана на основе передовых технологий и отвечает требованиям европейского качества. Главное преимущество электроустановочных приборов этого производителя – простота в монтаже, безотказное функционирование и великолепный дизайн. Все изделия сертифицированы и отвечают требованиям ГОСТ.

Главные преимущества диммеров Legrand — современный дизайн, надежность и простой монтаж

Прежде чем купить диммер для светодиодной лампы, следует ознакомиться с данными о совместимости устройства, имеющимися в специальной таблице. Как правило, пункты реализации светотехники имеют эту информацию. В идеале, купив диммируемую светодиодную лампу, лучше сразу проверить ее совместимость с приобретаемым светорегулятором.

Диммеры Schneider Electric

Еще одним производителем с мировым именем является компания Шнайдер Электрик. Диммеры этого производителя представлены в нескольких сериях. Устройства имеют элегантный дизайн и выполнены в семи цветовых вариантах. Длительность эксплуатации приборов обусловлена использованием проверенных и качественных материалов. Светорегуляторы снабжены защитой от короткого замыкания, перегрузки и перегрева.

При производстве диммеров Schneider Electric используются качественные и проверенные материалы

Благодаря специальным направляющим и монтажным лапкам, устройства легко и быстро монтируются. Вся продукция обеспечена гарантией от производителя на 18 месяцев. Разработаны гибкие условия обмена и возврата устройств. Компанией постоянно ведутся работы по созданию новых приборов с более усовершенствованными функциями.

Цена поворотного диммера Шнайдер серии Уника ТОП цвет Графит для галогенных светильников и ламп накаливания составляет 4200 руб., стоимость поворотно-нажимного светорегулятора Шнайдер Электрик серии Уника мощностью 400 Вт цвета Алюминий для галогенных ламп – 4050 руб.

Существуют и более бюджетные серии диммеров Шнайдер, цена которых не превышает 1500 руб. Таким образом можно приобрести светорегулятор поворотного типа серии W59 мощностью 300 Вт в цвете Матовый хром под скрытый монтаж за 1400 руб.

Светорегуляторы, установленные в доме, заметно повышают уровень комфорта
