Что такое конденсатор, где применяется и для чего нужен

Виды и типы конденсаторов

Емкостные элементы классифицируют по типу диэлектрика, применяемого в конструкции.

Бумажные и металлобумажные конденсаторы

Элементы используются в цепях с постоянным или слабо пульсирующим напряжением. Простота конструкции оборачивается пониженной на 10-25% стабильностью характеристик и возросшей величиной потерь.

В бумажных конденсаторах обкладки из алюминиевой фольги разделяет бумага. Сборки скручивают и помещают в корпус в форме цилиндра или прямоугольного параллелепипеда.

Приборы работают при температурах -60…+125°C, с номинальным напряжением у низковольтных приборов до 1600 В, высоковольтных — выше 1600 В и ёмкостью до десятков мкФ.

В металлобумажных приборах вместо фольги на диэлектрическую бумагу наносят тонкий слой металла. Это помогает изготовить элементы меньших размеров. При незначительных пробоях возможно самовосстановление диэлектрика. Металлобумажные элементы уступают бумажным по сопротивлению изоляции.

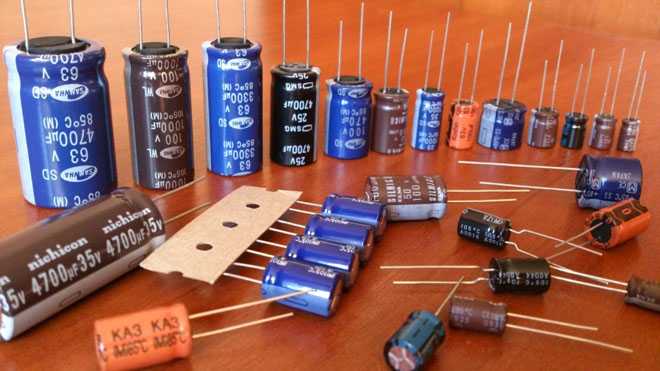

Электролитические конденсаторы

Конструкция изделий напоминает бумажные. Но при изготовлении электролитических элементов бумагу пропитывают оксидами металлов.

В изделиях с электролитом без бумаги оксид наносится на металлический электрод. У оксидов металлов односторонняя проводимость, что делает прибор полярным.

В некоторых моделях электролитических элементов обкладки изготавливают с канавками, которые увеличивают площадь поверхности электрода. Зазоры в пространстве между пластинами устраняют с помощью заливания электролитом. Это улучшает емкостные свойства изделия.

Большая ёмкость электролитических приборов — сотни мкФ, используется в фильтрах, чтобы сглаживать пульсации напряжения.

Алюминиевые электролитические

В приборах этого типа анодная обкладка делается из алюминиевой фольги. Поверхность покрывают оксидом металла — диэлектриком. Катодная обкладка — твердый или жидкий электролит, который подбирается так, чтобы при работе восстанавливался слой оксида на фольге. Самовосстановление диэлектрика продлевает время работы элемента.

Конденсаторы такой конструкции требуют соблюдения полярности. При обратном включении разорвет корпус.

Приборы, внутри которых располагаются встречно-последовательные полярные сборки, используют в 2 направлениях. Ёмкость алюминиевых электролитических элементов достигает нескольких тысяч мкФ.

Танталовые электролитические

Анодный электрод таких приборов изготовляют из пористой структуры, получаемой при нагреве до +2000°C порошка тантала. Материал внешне напоминает губку. Пористость увеличивает площадь поверхности.

С помощью электрохимического окисления на анод наносят слой пентаоксида тантала толщиной до 100 нанометров. Твердый диэлектрик делают из диоксида марганца. Готовую конструкцию прессуют в компаунд — специальную смолу.

Танталовые изделия используют на частотах тока свыше 100 кГц. Ёмкость создается до сотен мкФ, при рабочем напряжении до 75 В.

Полимерные

В конденсаторах используются электролит из твердых полимеров, что дает ряд преимуществ:

• увеличивается срок эксплуатации до 50 тыс. часов;
• сохраняются параметры при нагреве;
• расширяется диапазон допустимых пульсаций тока;
• сопротивление обкладок и выводов не шунтирует ёмкость.

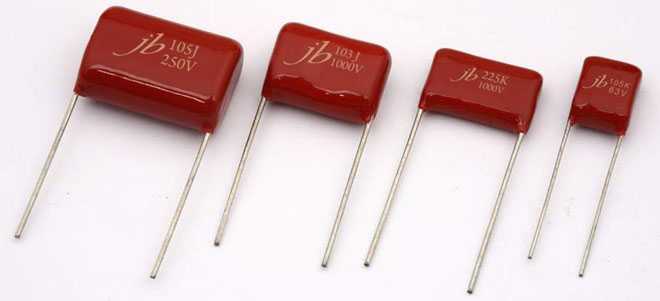

Пленочные

Диэлектрик в этих моделях — пленка из тефлона, полиэстера, фторопласта или полипропилена.

Обкладки — фольга или напыление металлов на пленку. Конструкция используется для создания многослойных сборок с увеличенной площадью поверхности.

Пленочные конденсаторы при миниатюрных размерах обладают ёмкостью в сотни мкФ. В зависимости от размещения слоев и выводов контактов делают аксиальные или радиальные формы изделий.

В некоторых моделях номинальное напряжение 2 кВ и выше.

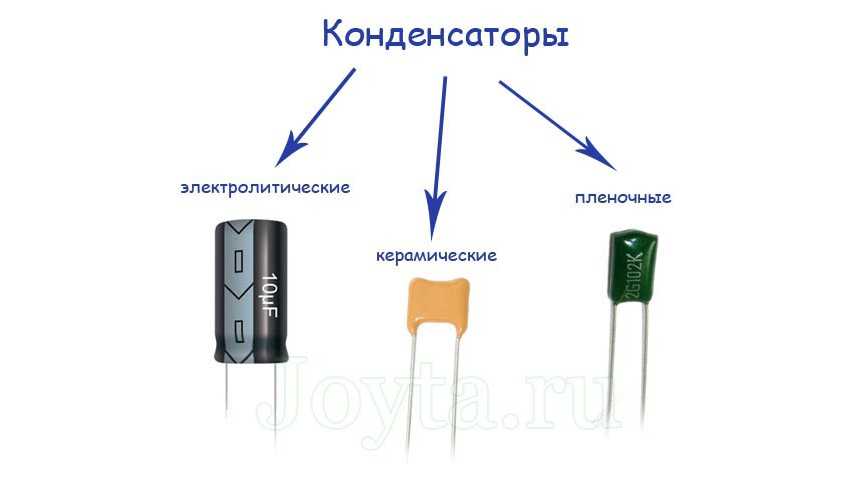

Основные виды конденсаторов

1. Электролитические конденсаторы

Тип:

• Алюминиевые, имеют емкость от 1 мкф до 1 ф (a);
• Танталовые, имеют емкость до 3000 мкф (b);
• Ниобиевые, имеют узкий диапазон емкости, напряжением до 10В (c);
• Суперконденсаторы (ионисторы), имеют очень большую емкость и скорость зарядки/разрядки (d).

Конструкция:

Алюминиевый электролитический конденсатор состоит из двух алюминиевых лент (обкладок), разделенных бумагой (диэлектриком, то есть изолятором), который пропитан электролитом (исполняющий роль отрицательного электрода). Одна из алюминиевых лент играет роль анода. Ее поверхность очень шероховатая, что значительно увеличивает ее поверхность.

В процессе производства конденсаторов выполняют так называемый процесс формирования – это когда конденсатор подключают к источнику напряжения выше номинального напряжения. В результате этого на алюминиевой ленте, исполняющую роль анода, под влиянием отрицательных ионов из электролита образуется тонкий слой оксида алюминия, который, как бумага выполняет функцию изолятора. Для чего тогда служит другая алюминиевая лента? Подводит ток к катоду, т. е. к электролиту.

Особенности:

• большая емкость (от 1 мкф до 1 ф)  при сравнительно небольших размерах;
• низкое сопротивление;
• маленькая индуктивность;
• необходимо соблюдать полярность при подключении (в противном случае может привести к взрыву);
• проводят ток в одном направлении;
• при неправильном или длительном хранении могут высыхать — тонкий слой оксида алюминия повреждается, а повышенное давление во время работы конденсатора может привести к его разгерметизации;

Применение:

Электролитические конденсаторы применяются в цепях питания в качестве фильтра и накапливания энергии.

2. Керамические конденсаторы

Тип:

• тип 1 – лучший из используемых в народе конденсаторов, имеют строго определенный температурный коэффициент и небольшие потери, но диапазон их емкости только от 0,1 пф до 10 нф;
• тип 2 (сегнетоэлектрические) – имеют хуже параметры, но имеют небольшие размеры и большую емкость от 100 пф до 1 мкф;
• тип 3 (полупроводниковые) – параметры схожи с типом 2, но они еще меньше, их диапазон емкости составляет от 100 пф до 10 мкф.

Конструкция:

Основным компонентом диэлектрика является двуокись титана в виде уплотненного порошка.

Применение:

Керамические конденсаторы широко применяются в цепях большой частоты, как элементы резонансных контуров и т.д.

Маркировку керамических конденсаторов можно посмотреть здесь.

3. Конденсаторы пленочные

Тип:

• полистирол (марка KSF, KS, MKS ) — самые стабильные пленочные конденсаторы, их погрешность может составлять не более 0,5%, выпускаются в диапазоне от 10 пф до 100 нф;
• полиэстер (MKSE или МКТ) — наиболее распространенные пленочные конденсаторы, параметрами близкие к керамическим (сегнетоэлектрическим) конденсаторам, диапазон емкости от 100 пф до 100 мкф;
• поликарбонат (MKC ) — имеют лучшие характеристики чем у конденсаторов MKT, но они значительно больше;
• полипропилен ( KMP, KFMP или MKP) используются в импульсных схемах (с большими пиками тока и напряжения), диапазон емкости от 1 нф до 10 мкф.

Конструкция:

Диэлектриком является пленка из пластмассы, а обкладки могут быть изготовлены из алюминиевой фольги или из пластиковой пленки, на которую в вакууме наносится металл – алюминий (металлизированные конденсаторы).

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

В чем отличие полярного и неполярного

Неполярные допускают включение конденсаторов в цепь без учета направления тока. Элементы применяются в фильтрах переменных источников питания, усилителях высокой частоты.

Полярные изделия подсоединяют в соответствии с маркировкой. При включении в обратном направлении прибор выйдет из строя или не будет нормально работать.

Полярные и неполярные конденсаторы большой и малой ёмкости отличаются конструкцией диэлектрика. В электролитических конденсаторах, если оксид наносится на 1 электрод или 1 сторону бумаги, пленки, то элемент будет полярным.

Модели неполярных электролитических конденсаторов, в конструкциях которых оксид металла нанесли симметрично на обе поверхности диэлектрика, включают в цепи с переменным током.

У полярных на корпусе присутствует маркировка положительного или отрицательного электрода.

Применение конденсаторов в технике довольно обширно. Практически в каждой электрической или электронной схеме содержатся эти радиоэлементы. Трудно представить блок питания, в котором бы не было конденсаторов. Они наряду с резисторами и транзисторами являются основой радиотехники.

А что же такое конденсатор? Это простейший элемент, с двумя металлическими обкладками, разделенными диэлектрическим веществом. Принцип работы этих приборов основан на способности сохранения электрического заряда, т. е. заряжаться, а в нужный момент разряжаться.

В современной электронике применение конденсаторов весьма широкое и разностороннее. Разберем, в каких сферах техники, и с какой целью используются эти приборы:

1. В телевизионной и радиотехнической аппаратуре – для реализации колебательных контуров, а также их блокировки и настройки. Также их используют для разделения цепей различной частоты, в выпрямительных фильтрах и т. д.
2. В радиолокационных приборах – с целью формирования импульсов большой мощности.
3. В телеграфии и телефонии – для разделения цепей постоянного и переменного токов, токов различной частоты, симметрирования кабелей, искрогашения контактов и прочее.
4. В телемеханике и автоматике – с целью реализации датчиков емкостного принципа, разделения цепей пульсирующего и постоянного токов, искрогашения контактов, в тиратронных импульсных генераторах и т. д.
5. В сфере счетных устройств – в специальных запоминающих устройствах.
6. В электроизмерительной аппаратуре – для получения образцов емкости, создания переменных емкостей (лабораторные переменные емкостные приборы, магазины емкости), создания измерительных устройств на емкостной основе и т. д.
7. В лазерных устройствах – для формирования мощных импульсов.

Применение конденсаторов в современном электроэнергетическом комплексе также довольно разнообразно:

• для повышения коэффициента мощности, а также для промышленных установок;
• для создания продольной компенсационной емкости дальних линий электропередач, а также для регулировки напряжения распределительных сетей;
• для отбора емкостной энергии от высоковольтных линий передач и для подключения к ним специальной защитной аппаратуры и приборов связи;
• для защиты от перенапряжения сети;
• для применения в мощных импульсных генераторах тока, в схемах импульсного напряжения;
• для разрядной электрической сварки;
• для запуска конденсаторных электродвигателей и для создания требуемого сдвига фаз дополнительных обмоток двигателей;
• в осветительных приборах на основе люминесцентных ламп;
• для гашения радиопомех, которые создаются электрическим оборудованием и электротранспортом.

Применение конденсаторов в неэлектротехнических областях промышленности и техники также весьма широко. Так, в сфере металлопромышленности эти компоненты обеспечивают бесперебойную работу высокочастотных установок для плавки и термообработки металлов. Применение конденсаторов в угольной и металлорудной добывающей промышленности позволило построить транспорт на конденсаторных электровозах. А в электровзрывных устройствах используется электрогидравлический эффект.

Подведя итог, скажем, что область применения конденсаторов настолько широка, что она охватывает все сферы нашей жизни, нет такого направления, где бы ни использовались эти приборы.

• Задачи специализированного детского сада



• Протокол родительского собрания в школе образец орксэ



• Зачетные тесты для студентов основного учебного отделения кратко



• Рейтинг школ в австралии



• Кислород биологическая роль кратко

§ 66. Цепь переменного тока, содержащая емкость

Если в цепь постоянного тока включить конденсатор (идеальный — без потерь), то в течение очень короткого времени после включения по цепи потечет зарядный ток. После того как конденсатор зарядится до напряжения, равного напряжению источника, кратковременный ток в цепи прекратится. Следовательно, для постоянного тока конденсатор представляет собой разрыв цепи, или, иными словами, бесконечно большое сопротивление.

Если же конденсатор включить в цепь переменного тока, то он будет заряжаться попеременно то в одном, то в другом направлении.

При этом в цепи будет проходить переменный ток. Рассмотрим это явление подробнее.

В момент включения напряжение на конденсаторе равно нулю. В течение первой четверти периода, когда напряжение сети будет возрастать (рис. 143), конденсатор будет заряжаться.

Рис. 143. Графики и векторная диаграмма для цепи переменного тока, содержащей емкость

По мере накопления зарядов на обкладках конденсатора напряжение конденсатора увеличивается. Когда напряжение сети к концу первой четверти периода достигнет максимального значения U_m, напряжение конденсатора также станет равным U_m, заряд конденсатора прекращается и ток в цепи становится равным нулю.

Ток в цепи конденсатора можно определить по формуле

i = Δq/_Δt,

где Δq — количество электричества, протекающее по цепи за время Δt.

Из электростатики известно:

q = Cu_C = Cu,

где С — емкость конденсатора;

u — напряжение сети;

u_С — напряжение конденсатора.

Окончательно для тока имеем

i = C Δu_C/_Δt = C Δu/_Δt.

Из последнего выражения видно, что, когда Δu/_Δt максимально (положения а, в, д), i также максимально.

Когда Δu/_Δt = 0 (положения б, г на рис. 143), то i также равно нулю.

Во вторую четверть периода напряжение сети будет уменьшаться, и конденсатор начнет разряжаться. Ток в цепи меняет свое направление на обратное.

В следующую половину периода напряжение сети меняет свое направление и наступает перезаряд конденсатора и затем снова его разряд.

Из рис. 143 видно, что ток I в цепи с емкостью в своих изменениях опережает по фазе напряжение конденсатора на 1/4 периода, или 90°.

Сравнивая векторные диаграммы цепей с индуктивностью и емкостью, мы видим, что индуктивность и емкость на фазу тока влияют прямо противоположно.

Пользуясь высшей математикой, можно доказать, что ток в цепи с емкостью пропорционален напряжению U_С, приложенному к конденсатору, угловой частоте со и величине емкости конденсатора С;

I = U_СωС = 2πfСU_С.

Обозначим

x_C = 1/_2πfC = 1/_ωC.

Величина x_С называется емкостным сопротивлением, или реактивным сопротивлением емкости, и измеряется в омах. Выражение закона Ома для цепи переменного тока, содержащей емкость, имеет вид

I = U/_xC.

Та часть напряжения сети, которая приложена к конденсатору, называется емкостным падением напряжения (или реактивной слагающей напряжения) и обозначается U_C:

U_C = I ⋅ x_C.

Емкостное сопротивление х_С, так же как индуктивное сопротивление x_L, зависит от частоты переменного тока.

Но если с увеличением частоты индуктивное сопротивление увеличивается, то емкостное сопротивление, наоборот, будет уменьшаться.

Пример 6. Определить сопротивление конденсатора емкостью 5 мкф при частоте 50 гц:

x_С = 1/_2πfС = 1/_{2⋅3,14⋅50⋅5⋅10-6} = 636 ом,

при частоте 400 гц:

x_С = 1/_{2⋅3,14⋅400⋅5⋅10-6} = 79,5 ом.

На рис. 144 показана кривая мгновенной мощности в цепи с емкостью. Из чертежа видно, что в первую четверть периода цепь с емкостью забирает из сети энергию, которая запасается в электрическом поле конденсатора.

Рис. 144. Кривая мгновенной мощности в цепи с емкостью

Энергию, запасаемую конденсатором к моменту, когда напряжение на нем равно максимальному значению, можно определить по известной формуле CU_м2/₂.

В следующую четверть периода конденсатор разряжается на сеть, отдавая ей ранее запасенную в нем энергию.

За вторую половину периода явление колебаний энергии повторяется. Таким образом, в цепи с емкостью происходит лишь обмен энергией между сетью и конденсатором без ее потерь.

Поэтому средняя за период мощность, или активная мощность, цепи с емкостью равна нулю, как и в цепи с индуктивностью.

Из графика, изображенного на рис. 144, видно, что мгновенная мощность в цепи с емкостью два раза в течение каждого периода (когда ωt = 45°, 135° и т. д.) достигает максимального значения, равного U_м/_√2 ⋅ I_м/_√2 = UI.

Этой величиной принято характеризовать количественно процесс обмена энергии между источником и электрическим полем конденсатора. Ее также называют реактивной мощностью и обозначают буквой Q.

Учитывая, что в рассматриваемой цепи U = Ix_C, получим следующее выражение для реактивной мощности:

Q = I2x_C.

История

Прототип современного конденсатора был сконструирован в 1745 году одновременно двумя учеными: голландским физиком Питером ван Мушенбруком и немецким лютеранским клириком Эвальдом Юргеном фон Клейстом. Первый назвал свое изобретение «Лейденской банкой», второй – медицинской банкой. Сходство в названиях было неслучайным – устройство, как немца, так и голландца, представляло собой стеклянную банку с двумя оловянными обкладками, расположенными на ее наружной и внутренней поверхностях, с вставленной в горлышко пробкой из диэлектрика, которую пронизывал металлический стержень с цепью. Заряжалось такое устройство от очень популярной в те времена электрофорной машины. Накапливаемый при этом на обкладках заряд был небольшой – не более 1 микрокулона.

Изобретённые в 1745 году «банки» в течение последующих 200 лет практически не изменились. Только в середине 50-х годов XX века во время активного развития производства различных радиодеталей стали выпускаться первые накопители сравнительно небольших размеров. При этом они стали использоваться в различных бытовых приборах, электрическом инструменте, позднее – компьютерах.

К сведению. Современные радиодетали данного вида обладают большим разнообразием форм, размеров и характеристик: от самых больших и мощных ионисторов до мелких накопителей, применяемых в печатных платах компьютеров, в контроллерах бытовой техники.

«Лейденская банка» и современный накопитель заряда

Конструкция и принцип работы

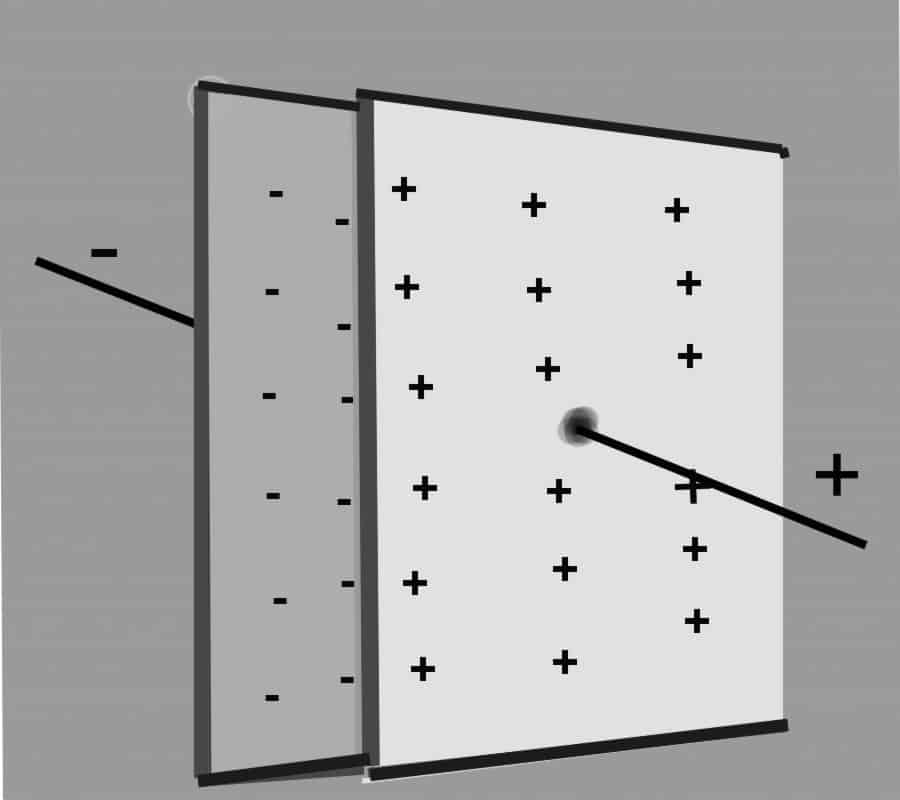

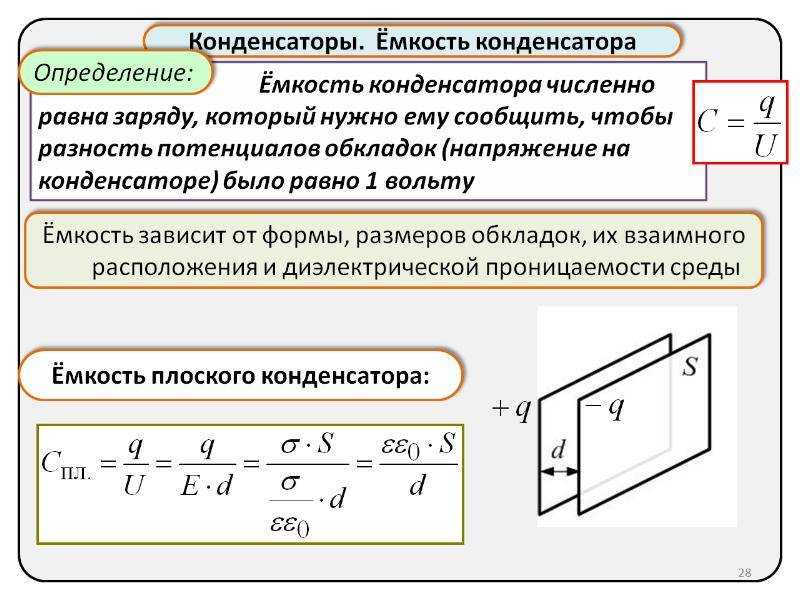

Простейшим конденсатором являются две металлические пластины, разделённые диэлектриком. Выступать в качестве диэлектрика может воздушное пространство между пластинами. Модель такого устройства изображена на рис. 2.

Рис. 2. Модель простейшего конденсаторного устройства

Если на конструкцию подать постоянное напряжение, то образуется кратковременная замкнутая электрическая цепь. На каждой металлической пластине сконцентрируются заряды, полярность которых будет соответствоать полярности приложенного тока. По мере накопления зарядов ток будет ослабевать, и в определенный момент цепь разорвётся. В нашем случае это произойдёт молниеносно.

При подключении нагрузки накопленная энергия устремится через нагрузочный элемент в обратном направлении. Произойдёт кратковременный всплеск электрического тока в образованной цепи. Количество накапливаемых зарядов (ёмкость, C) прямо зависит от размеров пластин.

Конструкции современных конденсаторов отличаются от рассматриваемой нами модели. С целью увеличения ёмкости вместо пластин используют обкладки из алюминиевой, ниобиевой либо танталовой фольги, разделённой диэлектриками. Эти слоеные ленты туго сворачивают в цилиндр и помещают в цилиндрический корпус. Принцип работы не отличается от описанного выше.

Существуют также плоские конденсаторы, конструктивно состоящие из множества тонких обкладок, спрессованных между слоями диэлектрика в форме параллелепипеда. Такие модели можно представить себе в виде стопки пластин, образующих множество пар обкладок, соединённых параллельно.

В качестве диэлектриков применяют:

• бумагу;
• полипропилен;
• тефлон;
• стекло;
• полистирол;
• органические синтетические плёнки;
• эмаль;
• титанит бария;
• керамику и различные оксидные материалы.

Отдельную группу составляют изделия, у которых одна обкладка выполнена из металла, а в качестве второй выступает электролит. Это класс электролитических конденсаторов (пример на рисунке 3 ниже). Они отличаются от других типов изделий большой удельной ёмкостью. Похожими свойствами обладают оксидно-полупроводниковые модели. Второй анод у них – это слой полупроводника, нанесённый на изолирующий оксидный слой.

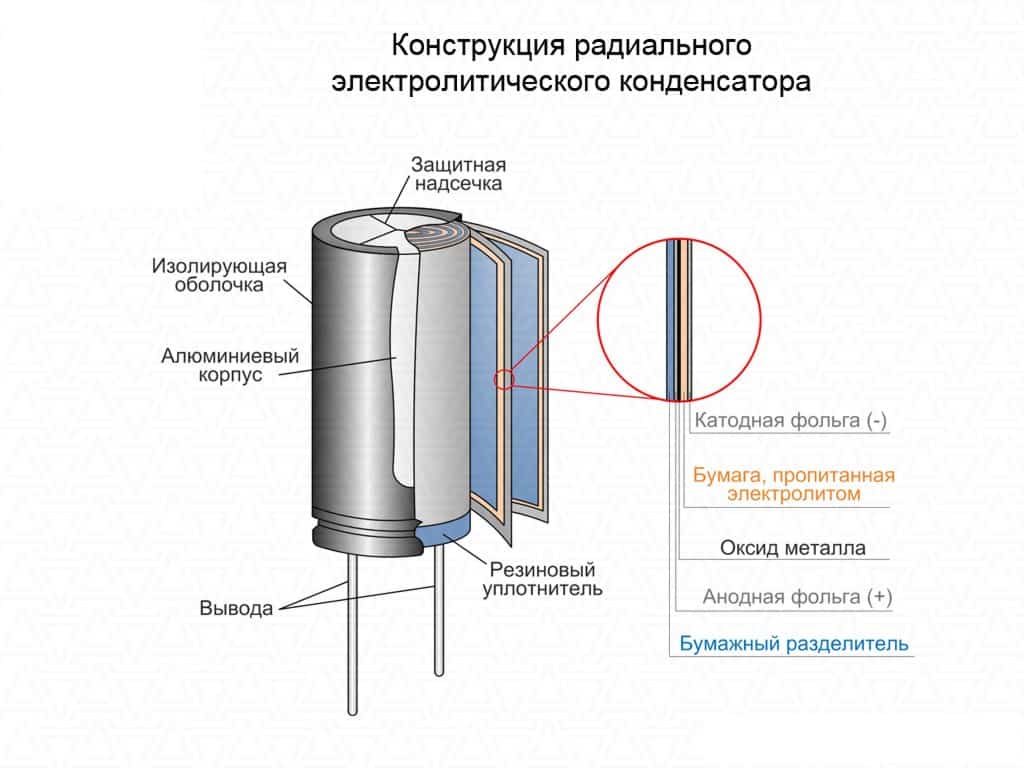

Рис. 3. Конструкция радиального электролитического конденсатора

Электролитические модели, а также большинство оксидно-полупроводниковых конденсаторов имеют униполярную проводимость. Их эксплуатация допустима лишь при наличии положительного потенциала на аноде и при номинальных напряжениях. Поэтому следует строго соблюдать полярность подключения упомянутых радиоэлектронных элементов.

На корпусе такого прибора обязательно указывается полярность (светлая полоска со значками «–», см. рис. 4) или значок «+» со стороны положительного электрода на корпусах старых отечественных конденсаторов.

Рисунок 4. Обозначение полярности выводов

Срок службы электролитического конденсатора ограничен. Эти приборы очень чувствительны к высоким напряжениям. Поэтому при выборе радиоэлемента старайтесь, чтобы его рабочее напряжение было значительно выше номинального.

Паразитные параметры

Отдельные виды параметров являются паразитными, которые стараются снизить при конструировании и изготовлении. Их описание приведено ниже.

Эквивалентная схема

Данный параметр зависит от свойств диэлектрика и материала корпуса. Он показывает, насколько уменьшается заряд с течением времени у элемента, не включенного во внешнюю цепь. Утечка происходит в результате неидеальности диэлектрика и по его поверхности.

Для некоторых конденсаторов в характеристиках указывается постоянная времени Т, которая показывает время, в течении которого напряжение на обкладках уменьшится в е (2.71) раз. Численно постоянная времени равняется произведению сопротивления утечки на емкость.

Эквивалентное последовательное сопротивление (Rs)

Эквивалентное последовательное сопротивление ЭПС (в англоязычной литературе ERS) слагается из сопротивления материала обкладок и выводов. К нему также может добавляться поверхностная утечка диэлектрика.

По своей сути, ЭПС представляет собой сопротивление, соединенное последовательно с идеальным конденсатором. Такая цепь в некоторых случаях может влиять на фазочастотные характеристики. ЭПС обязательно должно учитываться при проектировании импульсных источников питания и контуров авторегулирования.

Электролитические конденсаторы имеют особенность, когда из-за наличия внутри паров электролита, воздействующих на выводы, величина ЭПС со временем увеличивается.

Эквивалентная последовательная индуктивность (Li)

Поскольку выводы обкладок и сами обкладки металлические, то они имеют некоторую индуктивность. Таким образом, конденсатор представляет собой резонансный контур, что может оказать влияние на работу схемы в определенном диапазоне частот. Наименьшую индуктивность имеют СМД компоненты ввиду отсутствия у них проволочных выводов.

Тангенс угла диэлектрических потерь

Отношение активной мощности, передаваемой через конденсатор, к реактивной, называется тангенсом угла диэлектрических потерь. Данная величина зависит от потерь в диэлектрике и вызывает сдвиг фазы между напряжением на обкладке и током. Тангенс угла потерь важен при работе на высоких частотах.

Температурный коэффициент ёмкости (ТКЕ)

ТКЕ означает изменение емкости при колебаниях температуры. ТКЕ может быть как положительным, так и отрицательным, в зависимости от того, как ведет себя емкость при изменениях температуры.

Для фильтрующих и резонансных цепей для компенсации температурного дрейфа в одной цепи используют элементы с разным ТКЕ, поэтому многие производители группируют выпускаемые элементы по величине и знаку коэффициента.

Диэлектрическая абсорбция

Данный эффект еще называют эффектом памяти. Проявляется он в том, что при разряде конденсатора через низкоомную нагрузку через некоторое время на обкладках возникает небольшое напряжение.

Величина диэлектрической абсорбции зависит от материалов, из которых изготовлен элемент. Она минимальна для тефлона и полистирола и максимальна для танталовых конденсаторов

Важно учитывать эффект при работе с прецизионными устройствами, особенно интегрирующими и дифференцирующими цепями

Паразитный пьезоэффект

Так называемый «микрофонный эффект» выражается в том, что при воздействии механических нагрузок, в том числе акустических колебаний, керамический диэлектрик в некоторых типах устройств проявляет свойства пьезоэлектрика и начинает генерировать помехи.

Самовосстановление

Свойством самовосстановления после электрического пробоя обладают электролитические бумажные и пленочные конденсаторы. Такие типы конденсаторов и их разновидности нашли применение в цепях, обеспечивающих запуск электродвигателей, в особенности, если трехфазный асинхронный электродвигатель включается в однофазную сеть. Свойство восстановления широко используется в силовой технике.

Сферы применения конденсаторов и их виды

Способность накапливать и очень быстро отдавать заряд находит применение там, где требуются редкие, но мощные импульсы тока. Примеры таких устройств — лампы-вспышки и электрические разрядники.

Способность накапливать заряд важна в «сглаживающих» элементах схем. Если напряжение в схеме имеет пульсации, то подключение конденсатора позволяет значительно их уменьшить: в момент роста напряжения ток будет не только поступать к нагрузке, но и заряжать конденсатор. А в момент снижения напряжения нагрузка получит дополнительное электричество из заряженного конденсатора. Особенно широко сглаживание пульсаций применяется в блоках питания: переменное напряжение из сети после выпрямления имеет «чисто пульсирующий» вид, и, чтобы получить постоянное напряжение, нужен конденсатор с относительно большой емкостью — сотни и тысячи микрофарад.

Рис. 1. Электролитические конденсаторы большой емкости.

Конденсаторы емкостей от микрофарада и менее применяются в радиоэлектронных устройствах. Здесь используются их разделительные и резонансные свойства.

Разделительные конденсаторы используются там, где надо отделять переменную и постоянную составляющие сигнала. Резонансные свойства используются в контурах и фильтрах совместно с индуктивными элементами для выделения сигналов определенной частоты. Кроме того, при заряде конденсатора напряжение на нем возрастает не сразу, а значит, конденсаторы могут использоваться в линиях задержки.

Рис. 2. Переменный конденсатор с воздушным диэлектриком.

Наконец, способность конденсатора хранить заряд широко используется для запоминающих устройств в компьютерах.

Такие конденсаторы имеются внутри интегральных микросхем памяти, имеют емкость $\thicksim 5…50×10^{-14}$ Ф (в зависимости от технологии) и очень малые размеры, что позволяет иметь в микросхемах сотни миллионов таких запоминающих ячеек.

Рис. 3. Интегральный конденсатор в микросхеме.

Что мы узнали?

Конденсаторы большой емкости применяются там, где необходимо быстро отдавать заряд: во вспышках, разрядниках, блоках питания. В радиоэлектронных устройствах используются резонансные и разделительные свойства конденсаторов средних и малых емкостей. Интегральные конденсаторы используются в микросхемах памяти компьютеров.

1. /5

   Вопрос 1 из 5

   Конденсатор является проводником:

   • для постоянного и переменного тока
   • только для постоянного тока
   • только для переменного тока
   • конденсатор не проводит ток

Применение конденсаторов в электротехнике

В данном пункте разберемся с типами конденсаторов, но уже не по конструкции, а по применению.

Начнем изучение с пусковых конденсаторов. Как известно у электродвигателей пусковой ток гораздо выше, чем номинальный рабочий ток. И так как конденсатор может отдать ток очень большой величины, то параллельно лини питания подключается элемент большей емкости. Если таким же образом установить конденсатор после трансформатора и диодного моста, то его уже можно будет называть сглаживающим. Дело в том, что скорость зарядки конденсатора велика, и он будет заряжаться пиками, полученными от выпрямленного переменного напряжения.

Пусковой и сглаживающий конденсатор

Может возникнуть вопрос, почему после выпрямления переменного тока напряжение поднимается? Переменное напряжение обычно считается как среднеквадратичное, но в вершине своей амплитуды оно имеет гораздо выше значение, и конденсатор заряжается этими пиками и стремится держать это максимальное напряжение.

В импульсных блоках питания для сглаживания применяются одновременно разные типы конденсаторов (обычно оксидные и керамические), подключенных параллельно. Электролитические элементы ввиду своей большой емкости хорошо сглаживают низкочастотные пульсации большой амплитуды. А керамические конденсаторы хороши тем, что имеют минимальное внутреннее сопротивление и хорошо сглаживают высокочастотные пульсации.

Чтобы перейти к следующим сценариям применения, нужно принять тот факт, что конденсатор проводит переменный ток. Разберемся подробнее. В тот момент, пока конденсатор заряжается, по цепи передвигаются заряженные частицы (что и является течением тока). При постоянном токе движение частиц в цепи происходит только в то время, пока конденсатор заряжается. При переменном же токе полярность постоянно меняется и конденсатор будет постоянно заряжаться, и из-за этого будет поддерживаться течение тока. Уменьшая емкость конденсатора можно ограничивать мощность, подаваемую к нагрузке. При одинаковой емкости, но увеличивая частоту переменного тока и соответственно процесса зарядки, можно пропустить через конденсатор ток большей величины. Использующие такой принцип работы конденсаторы называются гасящими или балластными.

Разделительные конденсаторы (межкаскадные) как правило используют на звуковом усилении. Для того, чтобы транзистор усиливал сигнал, нужно переменный звуковой сигнал сместить полностью в постоянную сторону (перемещение переменного синуса в одну из полярностей). По сути получается постоянный, но пульсирующий ток. Транзистор полученный результат усиливает, и остается подать сигнал на динамик. Но это невозможно, так как ток имеет постоянную составляющую. Если после усиливающего каскада поставить конденсатор, то он вычтет из сигнала всю постоянную составляющую. В итоге получится чистый синусоидальный сигнал. Если уменьшить емкость используемого конденсатора, то можно обрезать низкие частоты. Данные частоты имеют большую ширину волны и не впишутся в меньшую емкость компонента.

В заключение стоит отметить, что конденсаторы применяются в паре с другими радиокомпонентами. Такие связки используются для создания всевозможных колебательных контуров, частотных фильтров и цепей обратной связи.
