Что такое дифференциальный ток

В чем разница

Давайте, недолго думая, развернем каталог какого-либо производителя. Во-первых, это поможет осуществить выбор автомата УЗО, а во-вторых, Среди нагромождения цифр технической информации мы найдем назначение типов этих приборов:

Тип «АС» – обеспечивает защиту только от утечек переменного синусоидального тока.
Тип «А»– обеспечивает защиту от утечек как импульсного, так и переменного тока.

Со школьной скамьи мы знаем, что у нас в сети протекает переменный ток синусоидальной формы, а вся бытовая техника, как и остальные потребители, работают от этой сети. Получается, ставь тип «АС» и больше ни о чем не думай? Ну, разве что, заняться еще заземлением и молниезащитой . Но на самом деле картина несколько иная.

Какая опасность скрывается в утечке тока

Интересно, что даже абсолютно исправная электросеть имеет места слабой утечки тока. Однако показатель настолько низкий, что не представляет никакой угрозы для электропроводки и безопасности пользователей.

Но если изоляция кабель частично или полностью повреждены, показатель утечки растет и повышает вероятность опасных ситуаций для здоровья и даже жизни пользователей домашней проводки.

Если сказать простыми словами, человек при контакте с металлическим корпусом электрического устройства, вилкой или даже сырой штукатуркой в квартире «бьется током» и становится проводником, через который ток утечки попадет в землю.

Такой процесс настолько опасен, что может убить человека за несколько секунд.

Кроме того, даже если показатель тока не слишком высок и физический контакт с прибором или сетью невозможен, утечка очень влияет на общую растрату электроэнергии, которая соответственно скажется на материально оплате услуги потребителем.

Такую утечку несложно обнаружить, поскольку, даже отключив все электроприборы, счётчик будет фиксировать показатель тока.

Проверка работы генератора

Иногда измерения не меняются из-за того, что плохо функционирует генератор. После поворота ключа зажигания генератор не передает импульс, аккумуляторная батарея не заряжается.

Проверка генератора проводится в такой последовательности:

Зажигание отключается, ключ изымается.
Потребители электрического тока отключаются.
Провода с зажимами от мультиметра подводятся к аккумуляторной батарее. При этом отслеживается соответствие плюсу и минусу.
Для установления напряжения используют режим вольтметра. Показатель должен составлять 12,9 В.
Запуск мотора, подключение печки, включение фар.
Проверка напряжения (повышение до 14В).

При определении более низкого напряжения проводят проверку работоспособности генератора. К этому мероприятию привлекают мастеров, пользуются услугами автомобильных мастерских. Допустимый показатель они устанавливают быстро. При помощи современных стендов устанавливается состояние генератора, наличие поломок.

Назначение дифференциального автомата

Прогресс электротехнических устройств позволил создать дифференциальный автоматический выключатель (в быту дифавтомат), совмещающий в одном корпусе: автомат выключения при коротком замыкании Iкз и превышенной нагрузке Iн плюс устройство защитного отключения (УЗО), работающее по принципу выявления дифференциального тока утечки IΔn.

В идеальной электрической цепи токи фазы и нейтрального провода должны быть равными, сколько через фазу входит, столько через ноль выходит, нигде ничего не должно потеряться в электрической сети. Если где-то плохая изоляция или ток проходит через тело человека в землю, причиняя поражающее действие, значит, есть потери, они и являют собой IΔn, измеряемый миллиамперами (мА). Это утверждение справедливо и для трёх фаз: сколько входит через одну — столько же выходит через две остальные и нулевой провод.

Как он протекает

Вариант первый. Корпус или каркас электроустановки (холодильник, системный блок, стиральная машина и прочее) касается металлического проводника, имеющего контакт с землей. Это может быть батарея отопления, сырой бетонный пол в квартире, другая электроустановка, подключенная к заземлению. В точке касания замыкается цепь, и возникает тот самый ток утечки. В чем опасность? Локальный нагрев точки касания может привести к возгоранию. Если контакт надежный, сила тока возрастет до порога срабатывания устройства защиты (вводной автомат на щитке питания). При слабом касании будет наблюдаться искрение и тот самый локальный нагрев. Чаще всего это приводит к оплавлению и дальнейшему повреждению питающих проводов. Кроме того это явление провоцирует электромагнитные помехи.
Вариант второй. Корпус электроустановки не имеет контакта с заземленными предметами и сам не заземлен. При касании внешних панелей человеком, возникает нагрузка (тело человека является проводником), и через организм протекает электрический ток. Поскольку сопротивление в данном случае велико, сила тока недостаточна для срабатывания автоматов защиты. А вот вред здоровью, вплоть до летального исхода, может быть нанесен. Надеяться на то, что пользователь будет обут в обувь с резиновой подошвой недопустимо. Равно как считать, что пол с покрытием из линолеума защищает вас от поражения электротоком. Тем более, что при работе стиральной машинки, руки у хозяйки чаще всего мокрые, что снижает сопротивление кожи. И если в первом случае достаточно правильно подобранного автомата защиты, вариант второй требует более продвинутых мер. Например, включение в цепь питания УЗО, которое реагирует на небольшой номинал тока утечки, и провоцирует срабатывание защитного автомата.

А как определить, есть проблема или нет? Для измерения тока утечки обычно вызывают бригаду мастеров электриков, которые проводят поиск проблемных установок с помощью прибора. На промышленных объектах эта процедура обязательна, равно как и при вводе в эксплуатацию жилого фонда. На крупных предприятиях больших городов — таких, как Москва, даже существуют штатные подразделения специалистов по этому вопросу.

А как самостоятельно проверить ток утечки в квартире или жилом доме? Ощущение покалывания электротоком, когда мокрой рукой касаешься корпуса стиральной машины — сомнительная и опасная диагностика.

Как узнать, что изоляция прибора повреждена

Хотя оптимальный вариант использовать прибор магомметр, он редко может быт доступен в быту. Потому, чтобы проверить прибор на поломку и повреждение изоляции, можно использовать мультиметр или другой обычный тестер для измерения напряжения.

Также можно использовать точечный индикатор напряжения.. Этот вариант подойдет, если электроприбор имеет металлический корпус.

Кроме того, можно использовать отвертку-индикатор, чтобы проверить конкретную фазу на наличие утечки тока. Для этого процесса будет достаточно прикоснутся индикатором к фазе, и если он сработает, значит провод действительно неисправен.

Чтобы проверить устройство с помощью мультиметра, прежде всего необходимо обесточить сеть или прибор. Затем настроить мультиметр на двадцать МОм. После, один щуп зафиксировать на корпусе проверяемого устройства, а второй на штыре вилки.

Если же мультиметр выявил неисправность и вывел соответствующий показатель на табло, проверяемое устройство запрещено использовать и его необходимо сдать в сервис или ремонт, а то и вовсе утилизировать.

Профилактика

Помимо явной опасности поражения электротоком или пожара, существуют более мелкие неприятности:

сбои в работе музыкальной, телевизионной аппаратуры, компьютерной техники;
помехи на радиоприемниках, мобильных и радиотелефонах, усилителях звука;
банальный выход из строя дорогостоящей аппаратуры: никакое устройство не рассчитано на протекание электротока через корпус;
повышенный расход электроэнергии, даже при выключенной бытовой технике.

Как с этим бороться?

Радикальный метод: тотальное выдергивание из розетки всех электроприборов, которыми вы не пользуетесь в настоящее время. Однако это не решение проблемы, рано или поздно случится неприятность.

Правильное решение — локализовать и устранить утечку тока в доме. Нужен ли для этого специальный дорогостоящий прибор? Не обязательно, искать проблему можно и доступными методами.

Тогда любое нарушение изоляции или иная неисправность, которая приводит к появлению опасного потенциала на корпусе, приведет к срабатыванию защитных автоматов.

Разумеется, заземление должно быть работоспособным и правильно организованным. В частном жилище это несложная задача, а в многоквартирном доме придется проконсультироваться в управляющей компании.

Дифференциальный ток

Дифференциальные токи, создаваемые окислительно-восстановительной системой раствора.

Дифференциальные токи, соответствующие скоростям растворения отдельных электродов, будут определяться пересечением прямо. Из диаграммы следует, что омическое сопротивление может изменить дифференциальные токи. Если учитывать только локальные токи, то омическое сопротивление может также изменять и полюсность электродов в многоэлектродной системе.

К задаче.

Дифференциальный ток в этом режиме является током небаланса.

Для определения дифференциальных токов на различных структурных составляющих и физически неоднородных участках металла необходимо установить величину стационарного потенциала и ход кривых анодной поляризации каждой структурной составляющей и физически неоднородного участка металла в координатах потенциал-плотность тока начиная от равновесного потенциала в данном растворе. Соотношение поверхностей анодных и катодных участков, а также ход кривых катодной поляризации, влияние локальных токов и токов саморастворения учитывается при установлении стационарного потенциала. Поэтому не требуется специального их определения, хотя для рассмотрения механизма коррозионных процессов они имеют большое значение.

Она основана на выпрямлении дифференциального тока и выделении из него постоянной слагающей и слагающей промышленной частоты.

Если при заданном по дифференциальному току уровне измерения nayja оказывается больше установленного значения ( определенного по условию от: тройки от броска 1нам), защита не срабатывает. Расчетным для выбора уставоь является режим глубокого насыщения ТТ ( рис. 9 — 20), когда отрицательные пол гволны значительно уменьшают бестоковые паузы.

Системы TN-C-S переменного ( а и постоянного ( б тока. / — заземлитель нейтрали источника переменного тока. 2 — открытые проводящие части. 3 — источник питания. 4 — заземлитель средней точки источника постоянного тока.

Устройства защиты, реагирующие на дифференциальный ток ( устройства защитного отключения — УЗО), как правило, не предусматриваются из-за неэффективности их применения.

Схема лампового вольтметра.

Измерительный прибор, показывающий величину переменного полярографического дифференциального тока, имеет чувствительность 50 — 100 мка на всю шкалу. В приборе экранированы цепи питания полярографической ячейки и цепи сеток ламп; корпус прибора заземлен. Применив устройство для автоматического подъема напряжения на ячейке и включив вместо вольтметра самопишущий прибор с большой скоростью продвижения ленты ( 10 — 15 см / мин), можно легко обеспечить запись дифференциальных полярограмм.

Структурная схема дифференциальной защиты с торможением.

В качестве устройства, отфильтровывающего апериодическую составляющую из дифференциального тока, могут быть использованы фильтры низших частот или специальные схемы.

При этом необходимо учитывать, что значение отключающего дифференциального тока находится в зоне 0 5 — 1 номинального тока уставки, а суммарное значение тока утечки сети с учетом присоединения электроприемников не должно превышать 0 33 номинального тока УЗО. При использовании УЗО в системах электропитания информационных систем следует учитывать собственные токи утечки питаемого оборудования: персональных компьютеров, ПКП, извещателей, источников бесперебойного питания и других активных устройств. Это означает, что к одному УЗО с током уставки 30 мА можно подключить, например, не более 4 — 5 персональных компьютеров. Это делает неприемлемым использование одного УЗО-Д для защиты нескольких групповых линий.

В схеме защиты используются частотные фильтры, выделяющие гармоники дифференциального тока. Это определяет замедление действия защиты за счет времени нарастания сигнала на выходе фильтров.

Характеристики дифференциального автомата

Главные характеристики дифференциальных автоматов:

Работа автомата

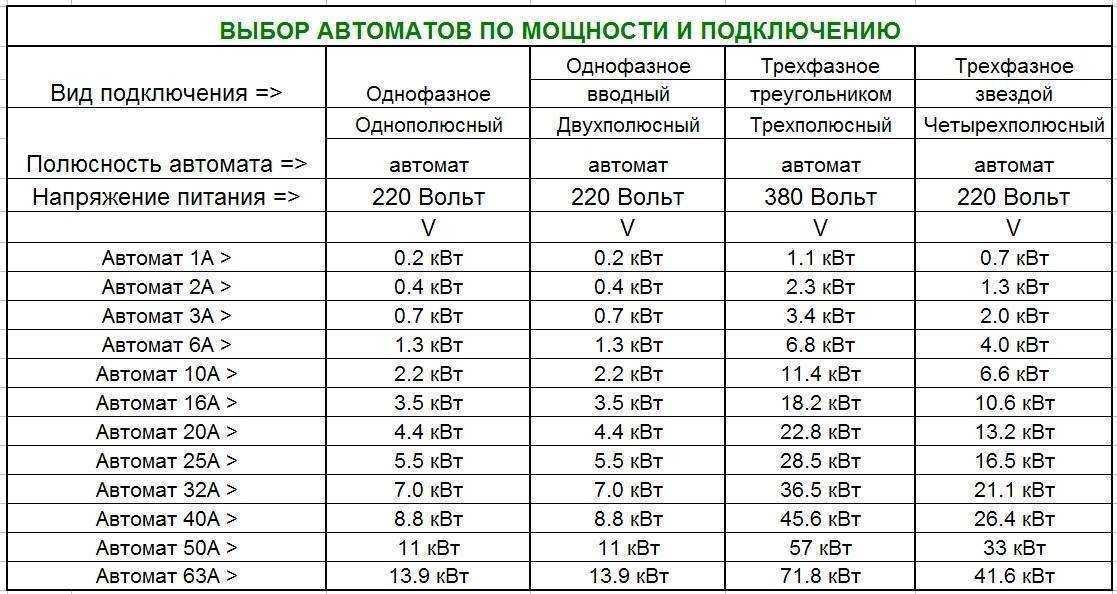

Номинальный рабочий ток. Это значение работы оборудования в нормальном режиме. Стандартно берётся потребление установленной бытовой техники и создаётся запас в 1,5 – 2 раза. К примеру, для предыдущего примера приблизительно 2,5 А. Любой дифференциальный автомат на 4 А подходит.
Дифференциальный ток срабатывания защиты. Это величина утечки. Для примера – считается чувствительным дифференциальный автомат, срабатывающий при разности на входе и выходе в 30 мА. При помощи такого легко контролировать другие ступени защиты. Подобные изыски в повседневной жизни, как правило, излишни.
Время срабатывания дифференциального автомата показывает, как быстро произойдёт отключение. Здесь помимо целевого назначения (возникновения утечки) выделяют дополнительно две составляющие: электромагнитную и тепловую. Первая прямо указывает на величину тока перегрузки (не дифференциального, а потребления), провоцирующей отключение. К примеру, для автомата на 16 А – четырёхкратное превышение (60 А). Срабатывание происходит почти мгновенно. Тепловая составляющая работает на сильно пониженных токах, не являющихся критическими. К примеру, 25 А. Одновременно быстро растёт перегрев, который и вызывает отключение дифференциального автомата. Указанные две составляющие считаются отличительной особенностью. УЗО подобных цепей автоматического отключения не имеет.

Конструкция дифференциального автомата не так важна, как знание о правильном использовании

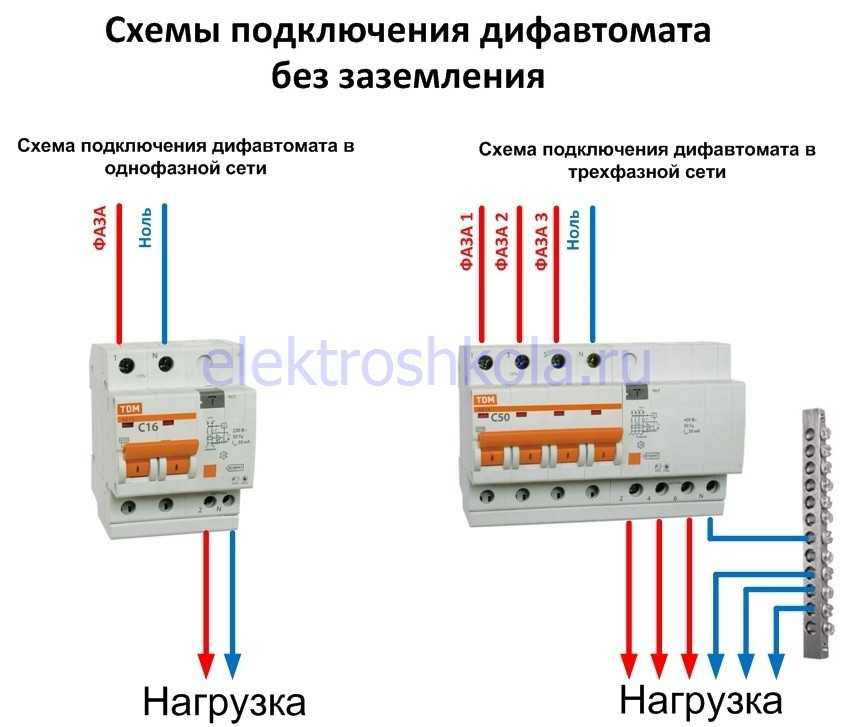

Важно использовать дифференциальный автомат правильно

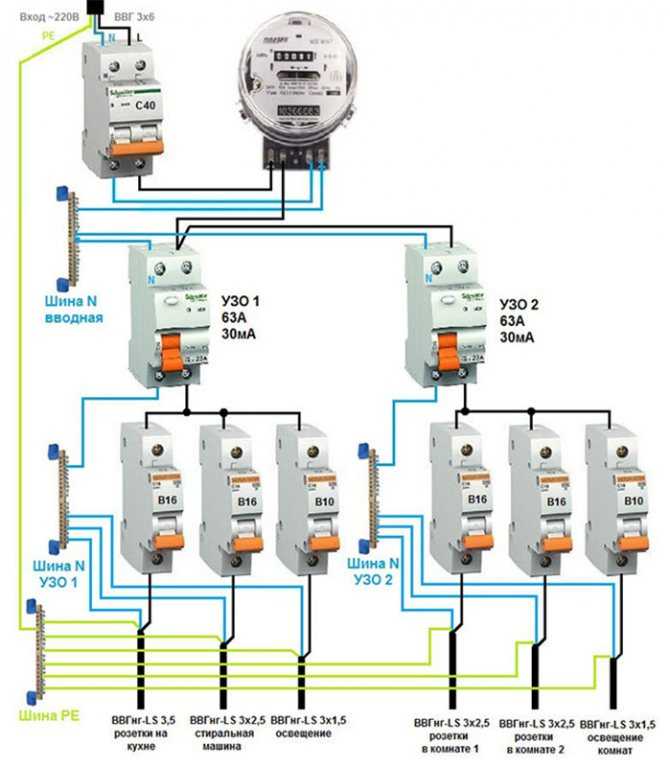

Важность правильного выбора УЗО?

Сегодня на рынке присутствует большое число самых разных моделей выключателей дифференцированного тока, существенно различающихся между собой. Отличия заключаются в технических параметрах, методе установки и месте его использования.

Если модель ВДТ (УЗО) выбрана ошибочно, с неправильными характеристиками, то возможны следующие последствия.

Автоматика будет ошибочно реагировать, принимая за аварийную ситуацию маленькие утечки тока, которые обычно есть в домашней электросети. В старой проводке эти утечки встречаются чаще.

Часто люди выбирают ВДТ (УЗО) с завышенными характеристиками, в результате чего ВДТ может срабатывать с некоторой задержкой времени или вообще не почувствовать аварийную ситуацию как таковую. В этом случае вероятно получение электрической травмы.

Встречаются случаю, когда подключение ВДТ выполнено по неправильной схеме. Производители на корпусе самого устройства отображают схему подключения с расположением контактов для подключения фазных и нулевых проводников. Если подключение выполнит неправильно или подать питание с обратной стороны это также может привести к «нечувствительности» ВДТ при возникновении аварийной ситуации.

Чтобы подобные ошибки обошли вас стороной, давайте изучим основные характеристики УЗО (ВДТ) перед покупкой.

Дифференциальный ток электрический, ток утечки – что это такое и по какому принципу он действует.

Тема: что собой представляет ток электрический дифференциальный, его работа.

Такой электрический ток не протекает по воздуху, ему обязательно необходим электрический проводник, и, обычно, подобным проводником выступает само человеческое тело. Появление подобных электрических токов — совсем не редкость, и возникают они в результате электрического пробоя диэлектрической изоляции кабелей и проводов, плохих соединений и т.д. В итоге прямых (прямое прикосновение фазного электрического проводника) или косвенных (контактирования с токопроводящим корпусом бытовых электроприборов, находящихся под напряжением по причине случайного пробоя электрического провода) контактов человеческое тело может получить серьёзную травму либо даже летальный исход.

В данном случае, ток, приходящий по одному проводу уже не будет равен электрическому току уходящему, то есть, разница между ними (а именно — дифференциал) и будет являться величиной тока утечки. Эта утечка будет представлять собой дифференциальный ток. Электрическим проводником для дифференциального тока может быть не только человек. Это могут быть любые токопроводящие части, которые электрически соединены с землёй. К примеру, устаревшая электропроводка, у которой нарушена изоляция. В случае, когда соседи сверху Вас затопили и намокли стены, где заложена ветхая проводка. В данном случае влага контактирует с оголённым участком проводки и замыкает её на землю.

Дифференциальные токи в любом случае представляют собой негативный фактор. В случае контактирования токонесущих частей с телом человека, возникает опасность для самого человека. Если дифференциальный ток возникает по причине неисправной электрической проводки или иных подобных электрически проводящих частей контактирующих с землёй возникает опасность появления как минимум потери электроэнергии, а как максимум, это большая вероятность пожара.

Для борьбы с нежелательным дифференциальным током существуют специальные электротехнические устройства. Они называются дифференциальной защитой. Их принцип действия основан на простом действии. Внутри этих устройств имеется своеобразный датчик (дифференциальный трансформатор), который отслеживает разность входящих и выходящих токов, проходящих через данное устройство защиты. Если всё работает в нормальном режиме, и нет никаких утечек на землю, то значит, значения силы тока на двух проводах будут равны, а, следовательно, разницы между ними тоже не будет (дифференциального тока).

Но как только происходит контакт с землёй (будь, то из-за человека или электросистемы) в дифференциальном трансформаторе на отслеживающей обмотке появляется разностное напряжение, которое передаётся усилительному и исполнительному устройству. Как только поступил сигнал о наличии дифференциального тока, сразу же срабатывает устройство защиты и разрывает электрические контакты между источником электроэнергии и непосредственным потребителем. В результате такого аварийного отключения обеспечивается надёжная защита от поражения человека электрическим током и от вероятного возникновения пожара из-за чрезмерного перегрева электропроводки.

http://rusenergetics.ru/polezno-znat/differentsialniy-tokhttp://electric-220.ru/news/differencialnyj_tok_chto_ehto_takoe/2014-01-16-493http://electrohobby.ru/dif-tok-el-nmp.html

голоса

Рейтинг статьи

Дифференциальный Ток Электрический. Что Это.

Тема — Дифференциальный Ток Электрический. Что Это Такое.

Само название «дифференциальный» произошло от английского слова «different», что означает — отличный, другой, а в русском языке прижилось прочно название «электрический ток утечки». Так обозначают электрический ток, который стекает прямо в землю либо же на иные токопроводящие части (металлические основания и корпуса электроприборов) в неповрежденной электроцепи.

При нормальной работе электрической сети приходящий поток электронов (ток на одной жиле токонесущего провода при варианте однофазной сети) будет приравниваться уходящему потоку электронов (ток на второй жиле двухпроводного кабеля). То есть, разница между силой тока в этих двух проводах будет равна нулю. При аварийном возникновении электрического пробоя проводника появляется замыкание его на токопроводящий корпус. Если человек случайно прикоснётся к этому корпусу (на котором находится фазное напряжение) образуется новая электрическая цепь, в которой человеческое тело пропускает через себя часть тока, идущего на землю. Это вызовет протекание дифференциального тока.

Узнал что-то Новое?Поставь Свой Плюс»

Дифференциальный ток электрический, ток утечки – что это такое и как он действует. « ЭлектроХобби

Но как только происходит контакт с землёй (будь, то из-за человека или электрических системы) в дифференциальном трансформаторе на отслеживающей обмотке появляется разностное напряжение, которое передаётся усилительному и исполнительному устройству. Как только поступил сигнал о наличии дифференциального тока, сразу же срабатывает устройство защиты и разрывает электрические контакты между источником электроэнергии и непосредственным потребителем. В результате такого аварийного отключения обеспечивается надёжная защита от поражения человека электрическим током и от вероятного возникновения пожара из-за чрезмерного перегрева электропроводки.

P.S. Любое явление имеет как положительные стороны, действия, так и отрицательные. Дифференциальный ток также является как бы и утечкой, с одной стороны, хотя благодаря ему имеется возможность, с помощью УЗО автоматов, создавать защиту от поражения током человека.

О необходимости использования устройств защитного отключения категории «А»

Речь пойдет не о том, как правильно подключить УЗО или автоматы в распределительном щите. Здесь мы приведем аргументы в пользу необходимости установки именно устройств класса «А».

Аргумент №1

Чтобы не быть голословными, начнем с нормативных документов, а именно с ГОСТ Р МЭК 60755-2012, где выложены требования к защитным устройствам.

Есть там интересная таблица В.1, которая демонстрирует зависимость формы тока от электронной схемы потребителя. В левом столбце показана элементарная схема электронной оснастки большинства видов домашней техники. В столбце справа показаны формы дифференциального тока при повреждениях.

Номер схемы	Схема выпрямления и нагрузки и вид повреждения	Нормальная форма тока нагрузки	Форма дифференциального тока при повреждении
1	Однополупериодная
2	Однополупериодная сглаженная
3	Трехфазная звезда
4	Двухполупериодная
5	Двухполупериодная полууправляемая
6	Двухполупериодная межфазная
7	Двухполупериодная трехфазная
8	Фазорегулируемая
9	Частоторегулируемая

Как можно наблюдать, выбор в пользу автомата УЗО типа «АС» в большинстве случаев принесет мало пользы, потому что дифференциальный ток при повреждениях не будет форму синусоиды. У производителя ABB есть убедительная формулировка насчет применения таких устройств:

«Они предназначены для использования в установках, где имеются электронные выпрямители и фазоимпульсные регуляторы физической величины (скорости, температуры, интенсивности освещения)».

Это как раз касается нашей бытовой техники, где физические величины регулируются в обязательном порядке. Взять ту же стиральную машину, где скорость вращения барабана меняется в процессе, или температура кондиционера, или духовки.

Аргумент№2

Инструкция на саму технику – вот второй довод, чтобы использовать УЗО типа «А». Для этого достаточно ознакомиться с разделом о способах подключения к электросети. Учтите, что это рекомендации инженеров, которые разработали сей прибор, а они-то уж наверняка знают условия его эксплуатации.

Например, возьмем в руки паспорт посудомоечной машины Bosch. Пиктограмма означает автомат защитного отключения типа «А».
