Что такое инвертор: разновидности и прицип работы

Примечания

1. ГОСТ Р 50369-92 Электроприводы. Термины и определения

2. С. Ю. Забродин. Глава 5 Маломощные выпрямители постоянного тока, §5.1 Общие сведения // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 287. — 496 с.

3. С. Ю. Забродин. Глава 6 Ведомые сетью преобразователи средней и большой мощности, §6.1 общие сведения // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 315. — 496 с.

4. С. Ю. Забродин. Глава 8 Автономные инверторы, §8.1 Автономные инверторы и их классификация // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 438. — 496 с.

Это заготовка статьи об электричестве. Вы можете помочь проекту, дополнив её.

Принцип работы

Действует инвертор по простому принципу, который можно понять, если привести конкретный пример. Обычный аккумулятор работает примитивно и выдает постоянный поток тока, не меняющего своего направления. Если в эту конструкцию добавить переключатель, который на выходе будет менять направление движения электронов, то к прибору будет поступать уже AC. Чтобы сделать его правильным, переключатель должен работать исправно и на протяжении секунды срабатывать не менее 50 раз. В минуту происходит около 3000 изменений в потоке электронов.

Механический инвертор работает несколько иначе и посредством специальных магнитов также быстро изменяет направление тока. Принцип его функционирования напоминает дверной звонок. При нажатии на кнопку человек воздействует на пружину, которая подает сигнал к изменению мощности и потока электроэнергии. При отпускании все возвращается в исходное положение. Устройство также оснащено специальным контроллером, который выполняет и другие функции:

• регулирование напряжения в приспособлении;
• синхронизация частоты переключения;
• обеспечение защиты от перегрузок и поломок.

Преобразователь напряжения со стабильными 30В

Преобразователь напряжения (рис. 12) позволяет получить на выходе стабилизированное напряжение 30 В. Напряжение такой величины используется для питания варикапов, а также вакуумных люминесцентных индикаторов.

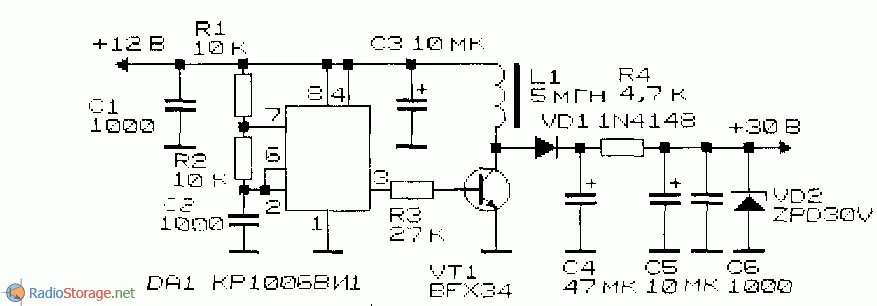

Рис. 12. Схема преобразователя напряжения с выходным стабилизированным напряжением 30 В.

На микросхеме DA1 типа КР1006ВИ1 по обычной схеме собран задающий генератор, вырабатывающий прямоугольные импульсы с частотой около 40 кГц.

К выходу генератора подключен транзисторный ключ VT1, коммутирующий катушку индуктивности L1. Амплитуда импульсов при коммутации катушки зависит от качества ее изготовления.

Во всяком случае напряжение на ней достигает десятков вольт. Выходное напряжение выпрямляется диодом VD1. К выходу выпрямителя подключен П-образный RC-фильтр и стабилитрон VD2. Напряжение на выходе стабилизатора целиком определяется типом используемого стабилитрона. В качестве «высоковольтного» стабилитрона можно использовать цепочку стабилитронов, имеющих более низкое напряжение стабилизации.

Преобразователи постоянного напряжения

Преобразователь переменного напряжения в постоянное является самым часто используемым видом устройства этого типа. В быту это всевозможные блоки питания, а на производстве и в промышленности это питающие устройства:

• Всех полупроводниковых схем;
• Обмоток возбуждения синхронных двигателей и двигателей постоянного тока;
• Катушек соленоидов масляных выключателей;
• Оперативных цепей и цепей отключения там, где катушки требуют постоянного тока.

Тиристорный преобразователь напряжения — это наиболее часто применяемый для этих целей аппарат. Особенностью этих устройств является полное, а не частичное, преобразование переменного напряжения в постоянное без всякого рода пульсаций. Мощный преобразователь напряжения такого типа обязательно должен включать в себя радиаторы и вентиляторы для охлаждения, так как все электронные детали могут работать долго и безаварийно, только при рабочих температурах.

Инверторные аппараты для выполнения сварки по различным технологиям

В зависимости от того, по какой технологии осуществляется инверторная сварка, подбирают оборудование определенного типа. Так, это могут быть инверторы для выполнения:

• сварки в ручном режиме (MMA);
• полуавтоматической сварки (MIG/MAG);
• сварки в среде защитного газа (TIG);
• плазменной резки металлов (CUT).

Функциональность современного сварочного инвертора средней ценовой категории

Для оснащения домашней мастерской выбирают сварочный инвертор, предназначенный для ручной сварки, выполняемой при помощи покрытых электродов. Устройства данного типа отличаются небольшим весом, компактными размерами, они просты в работе и обслуживании, позволяют получать качественные, надежные и аккуратные сварные соединения. Технических возможностей таких инверторов вполне достаточно для того, чтобы выполнять с их помощью несложные сварочные работы в условиях домашней мастерской и небольшого производственного участка.

Инверторные устройства для осуществления сварки полуавтоматического типа – это более сложное оборудование, отличающееся высокой мощностью и, соответственно, большими габаритами и весом. Такие инверторы применяются только в производственных условиях, так как реализовать данную технологию в домашней мастерской достаточно сложно. Сварка при использовании оборудования данного типа выполняется за счет проволоки, подаваемой в зону формирования соединения при помощи специального устройства.

Инвертор Prestige-222 в комплекте с набором для сварки TIG

Инверторы для выполнения сварки в среде защитного газа – еще более сложные устройства, которые также используются только в производственных условиях. Приобретать такие аппараты для домашнего использования нецелесообразно, учитывая их высокую стоимость. Кроме того, для реализации этой технологии потребуется дополнительное оборудование и специальные расходные материалы. Выполняться сварка в среде защитного газа может как плавящимся, так и неплавящимся электродом. В качестве последнего используется вольфрамовый стержень.

Несмотря на то, что инверторы для плазменной резки работают по тому же принципу, что и аппараты для сварки, использовать их для проведения сварочных работ нельзя. Оборудование данного типа, применяемое преимущественно в производственных условиях, позволяет с высокой производительностью, точностью и эффективностью выполнять резку металлических заготовок даже очень значительной толщины.

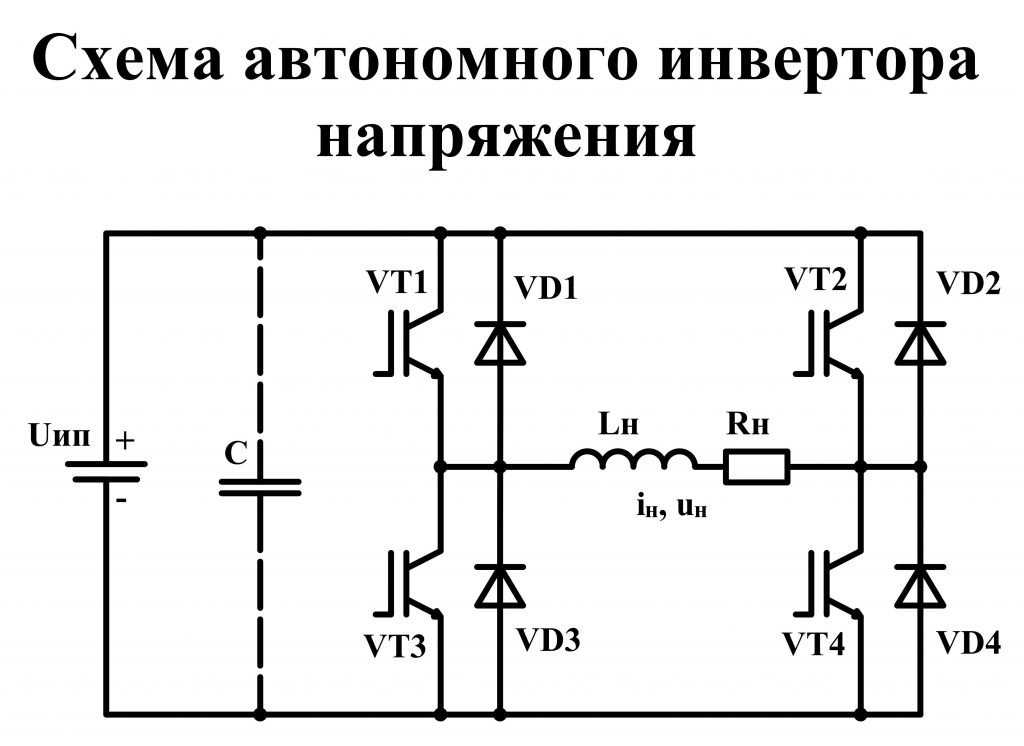

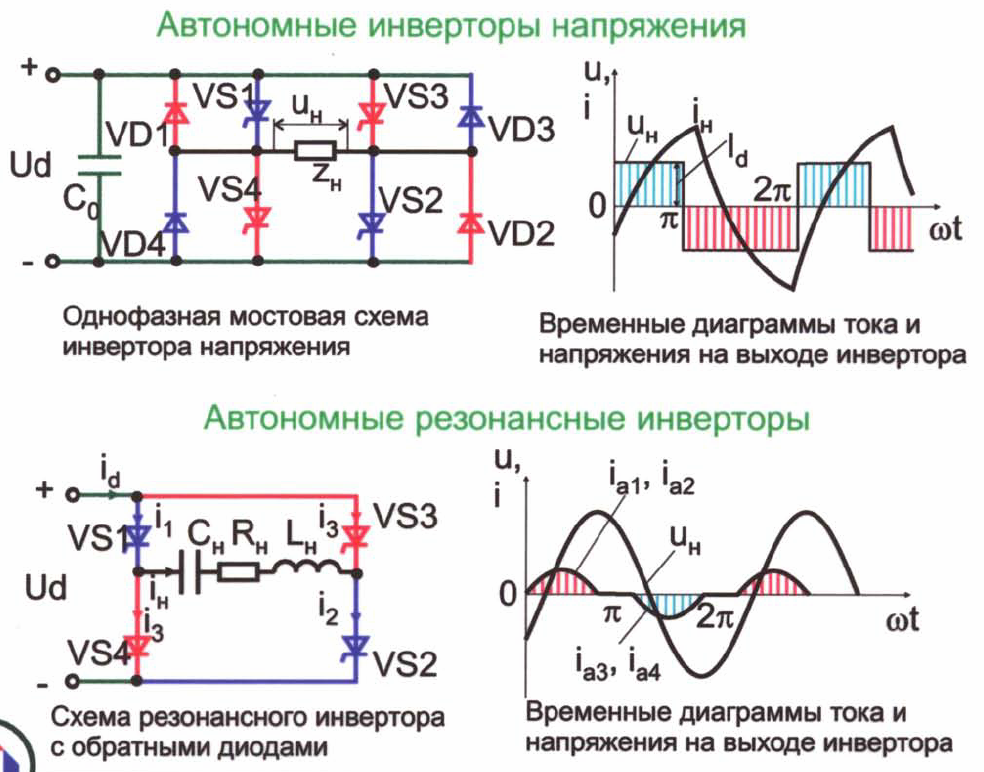

Схема инвертора напряжения

Наиболее распространённая схема инвертора напряжения состоит из четырех IGBT транзисторов VT1…VT4, включенных по схеме моста, и четырех обратных диодов, обозначенных VD1…VD4, параллельно соединенных с управляемыми полупроводниковыми ключами во встречном направлении. Преобразователь питает активно-индуктивную нагрузку. Именно она является самой распространенной, поэтому была взята за основу.

Входные клеммы инвертора подключаются к Uип. Если таким источником служит диодный выпрямитель, то выход его обязательно шунтируется конденсатором C.

В силовой электронике наибольшее применение нашли транзисторы с изолированным затвором IGBT (именно они показаны на схеме) и GTO, IGCT тиристоры. При оперировании меньшими мощностями вне конкуренции полевые транзисторы MOSFET.

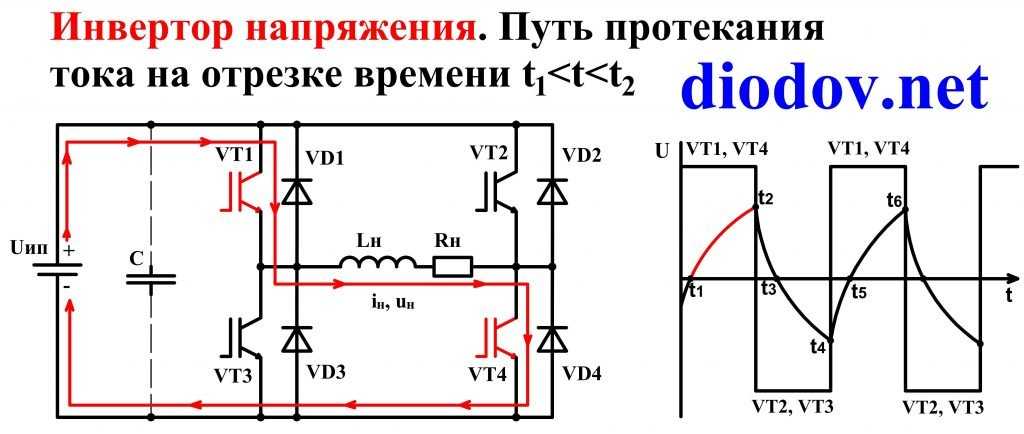

В момент времени t1 открываются VT1 и VT4, а VT2 и VT3 – закрыты. Образуется единственный путь для протекания тока через нагрузку: «+» Uип – VT1 – нагрузка RнLн – VT4 – «-» Uип. Таким образом, на интервале времени t1 ‑ t2 создается замкнутая цепь для протекания iн в соответствующем направлении.

Режим работы схемы

Для изменения направления iн снимаются управляющие импульсы с баз VT1 и VT4 и подаются сигналы на открытие второго и третьего VT2,3. В точке t2 на оси времени t, первый и четвертый VT1,4 закрыты, а второй и третий – открыты. Однако, поскольку нагрузка активно-индуктивная, то iн не может мгновенно изменить направление на противоположное. Этому будет препятствовать энергия, запасенная на индуктивности Lн. Поэтому он будет сохранять прежнее направление до тех пор, пока не рассеется все энергия, запасенная на индуктивности в виде магнитного поля, равная Wм = (Lн∙i2)/2.

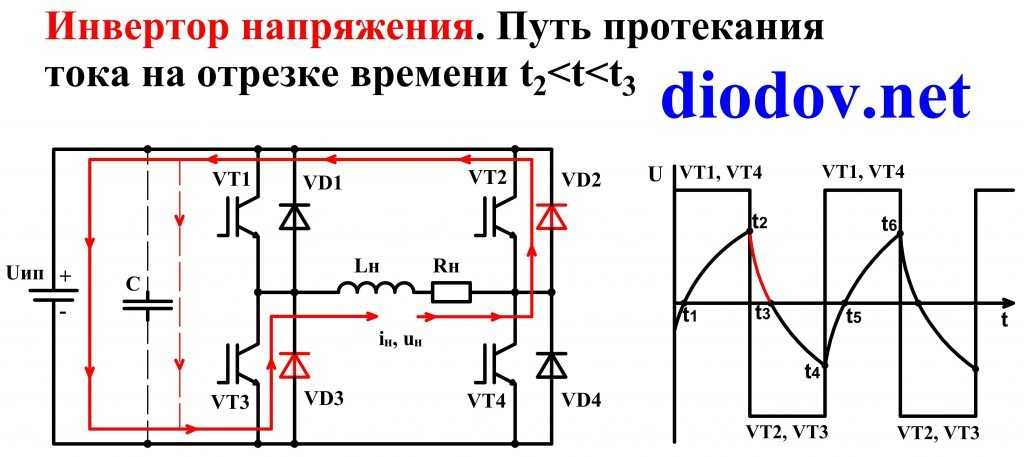

В связи с этим, на отрезке времени t2 – t3 ток будет протекать через диоды VD2 и VD3, сохраняя прежнее направление на RнLн, но пройдет в обратном направлении через Uипили конденсатор C, если источником энергии является диодный выпрямитель. Поэтому следует обязательно установить конденсатор C, если преобразователь подключен к диодному выпрямителю. Иначе прервется путь протекания iн, в результате чего возникнут сильное перенапряжение, которое может повредить изоляцию потребителя и выведет из строя полупроводниковые приборы.

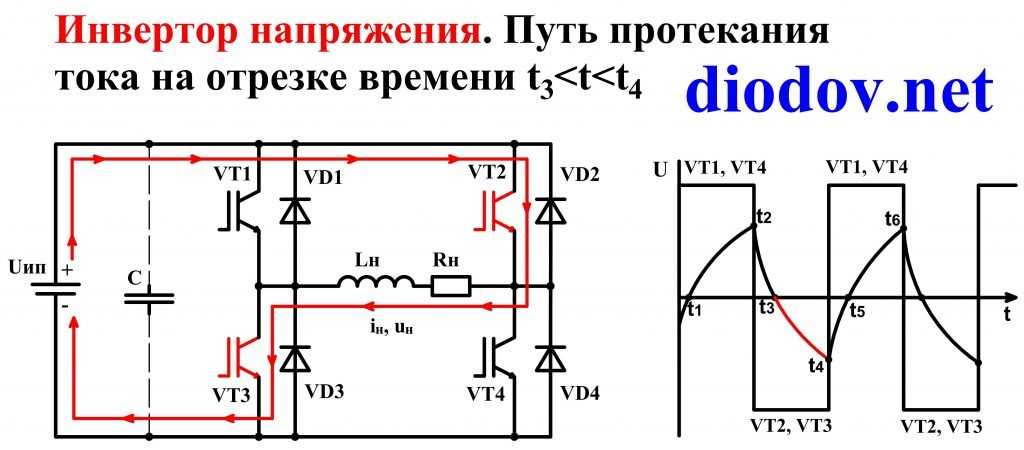

В момент времени t3 вся запасенная на индуктивности энергия снизится до нуля. Начиная с момента t3 до момента t4 под действием приложенного Uип через открытые полупроводниковые ключи VT2 и VT3 будет протекать iн через LнRн уже в другую сторону.

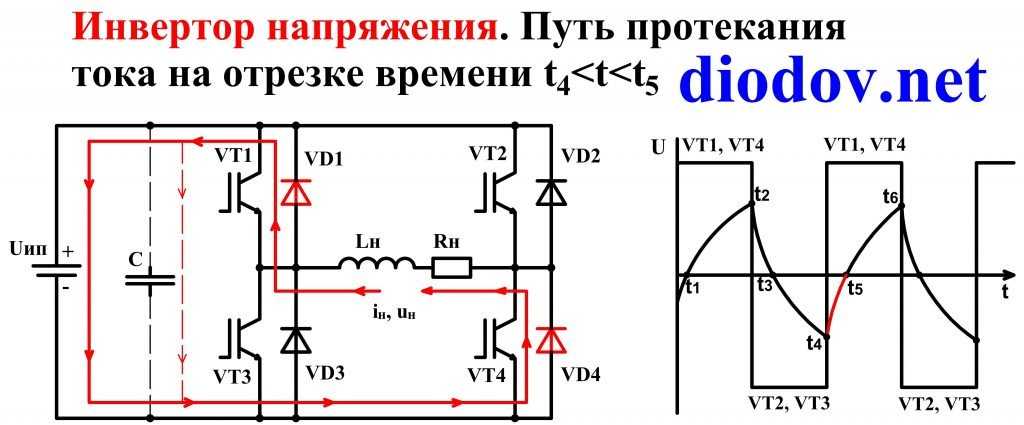

В точке t4, расположенной на оси времени t, снимается управляющий сигнал с VT1,3, а VT1 и VT4 открываются. Однако iн продолжает протекать в ту же сторону, пока не расходуется энергия, запасенная в индуктивности. Это будет происходить на интервале времени t4 – t5.

Работа схемы

Начиная с момента t5 iн изменить направление и потечет от Uип через LнRн по пути через VT1 и VT4. Далее все процессы, протекающие в электрической цепи, будут повторяться. На LнRн форма напряжения будет прямоугольной, но ток на активно-индуктивной нагрузке будет иметь пилообразную форму за счет наличия индуктивности, которая не позволяет ему мгновенно вырасти и снизиться. Если потребитель имеет чисто активный характер (индуктивность и емкость практически равны нулю), то формы iн и uн будет в виде прямоугольников.

Поскольку VT1…VT4 попарно открывались на всей протяженности соответствующих полупериодов, то на выходе преобразователя формировалось максимально возможное uн, поэтому через LнRн протекал iн максимальной величины. Однако часто требуется обеспечить плавное нарастание мощности на потребителе, например для постепенного увеличения яркости освещения или частоты вращения вала двигателя.

Следует пояснить, что сигналы, поступающие из системы управления СУ, подаются не сразу на базы полупроводниковых ключей, а посредством драйвера. Так как современные СУ построены на безе микроконтроллеров, которые выдают маломощные сигналы, не способные открыть IGBT, то для увеличения мощности открывающего импульса применяется промежуточное звено – драйвер. Кроме того на часто драйвер выполняет множество дополнительных функций – защищает транзистор от короткого замыкания, перегрева и т.п.

Преобразователь тока в напряжение

Преобразователь тока в напряжение (или сокращенно I-U преобразователь) — это схемное решение, позволяющее преобразовывать  выходной токовый сигнал источника в напряжение.

Так же его называют усилитель — преобразователь сопротивления. Такое название в технической литературе было дано за то, что простейший преобразователь тока в напряжение — это резистор.

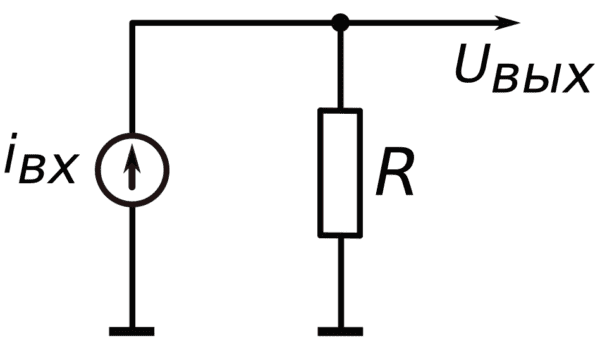

Вся магия преобразования происходит по закону дедушки Ома. Ток i_вх протекая через резистор R  вызывает на нем падение напряжение U_вых. Величина этого напряжения прямо пропорциональна произведению сопротивления резистора и входного тока. Пожалуй формулой все звучит даже проще:

U_вых = R × i_вх

Основной недостаток использования одного резистора состоит в его ненулевом сопротивлении. Это обстоятельство становится серьезной проблемой, когда источник не в состоянии обеспечить необходимый уровень напряжения на резисторе. Результатом буду просадки напряжения на выходе.

Еще больше сопротивление сказывается на работе преобразователя, если у источника тока малый выходной рабочий диапазон. К таким источникам относится, например, фотодиод. Его выходной ток составляет единицы мкА.

В случае же ЦАПа, особенно высококачественного, использование резистора для преобразования предпочтительнее. Почему и зачем читайте в статье Резистор для ЦАП с токовым выходом. Это обусловлено некоторыми фазовыми проблемами схем, которые будут рассмотрены. К счастью для нас, источникам вроде фотодиода фазовые искажения безразличны.

Преобразователь тока в напряжение

Преобразователь тока в напряжение (или сокращенно I-U преобразователь) — это схемное решение, позволяющее преобразовывать  выходной токовый сигнал источника в напряжение.

Так же его называют усилитель — преобразователь сопротивления. Такое название в технической литературе было дано за то, что простейший преобразователь тока в напряжение — это резистор.

Вся магия преобразования происходит по закону дедушки Ома. Ток i_вх протекая через резистор R  вызывает на нем падение напряжение U_вых. Величина этого напряжения прямо пропорциональна произведению сопротивления резистора и входного тока. Пожалуй формулой все звучит даже проще:

U_вых = R × i_вх

Основной недостаток использования одного резистора состоит в его ненулевом сопротивлении. Это обстоятельство становится серьезной проблемой, когда источник не в состоянии обеспечить необходимый уровень напряжения на резисторе. Результатом буду просадки напряжения на выходе.

Еще больше сопротивление сказывается на работе преобразователя, если у источника тока малый выходной рабочий диапазон. К таким источникам относится, например, фотодиод. Его выходной ток составляет единицы мкА.

В случае же ЦАПа, особенно высококачественного, использование резистора для преобразования предпочтительнее. Почему и зачем читайте в статье Резистор для ЦАП с токовым выходом. Это обусловлено некоторыми фазовыми проблемами схем, которые будут рассмотрены. К счастью для нас, источникам вроде фотодиода фазовые искажения безразличны.

Двуполярный инвертор напряжения

Для питания радиоэлектронных схем, содержащих операционные усилители, часто требуются двухполярные источники питания. Решить эту проблему можно, использовав инвертор напряжения, схема которого показана на рис. 16.

Устройство содержит генератор прямоугольных импульсов, нагруженный на дроссель L1. Напряжение с дросселя выпрямляется диодом VD2 и поступает на выход устройства (конденсаторы фильтра С3 и С4 и сопротивление нагрузки). Стабилитрон VD1 обеспечивает постоянство выходного напряжения — регулирует длительность импульса положительной полярности на дросселе.

Рис. 16. Схема инвертора напряжения +15/-15 В.

Рабочая частота генерации — около 200 кГц под нагрузкой и до 500 кГц без нагрузки. Максимальный ток нагрузки — до 50 мА, КПД устройства — 80%. Недостатком конструкции является относительно высокий уровень электромагнитных помех, впрочем, характерный и для других подобных схем. В качестве L1 использован дроссель ДМ-0,2-200.

Преимущества и недостатки

К достоинствам преобразователей напряжения можно отнести:

• возможность управления параметрами выходного сигнала – превращение его переменной величины в постоянное значение с использованием принципа частотного преобразования;
• наличие опции коммутации входных и выходных цепей (варьирование амплитудой напряжения);
• допустимость подстройки их номинальных значений под конкретную нагрузку;
• компактность и простота конструкции бытовых преобразователей, которые нередко изготавливаются в модульном или настенном исполнении;
• экономичность (по заявлениям производителей их КПД достигает 90%);
• удобство пользования и универсальность;
• возможность передачи электроэнергии на удаленные расстояния и обеспечение работы особо ответственных отраслей промышленности.

К минусам относят высокую стоимость и низкую влагостойкость (за исключением моделей, предназначенных специально для работы в условиях повышенной влажности).

Общие сведения о приборе

Величайшее открытие Николы Теслы сегодня используется человечеством повсюду. Большинство приспособлений в каждом доме предназначены для работы от источника постоянного тока, но от розеток идет переменный. Именно поэтому почти всегда требуется специальное устройство или выпрямитель, который будет преобразовывать AC в DC.

Инвертор же выполняет совершенно противоположную функцию. Можно рассмотреть его работу на примере обычного фонарика. Прибор небольшой и питается от встроенного аккумулятора, который становится источником постоянного тока. Если извлечь его из приспособления, перевернуть другим полюсом и снова установить, разницы в работе или в качестве освещения не будет заметно. Однако электричество будет протекать по-другому.

Такой процесс можно сравнить с механическим преобразователем, когда человеческие руки поворачивают аккумулятор со скоростью 50−60 раз в секунду. Конечно, приборы, которые можно приобрести в специализированных магазинах, работают несколько иначе. Для постоянного изменения направления движения электронов используются магнитные переключатели. Однако такая конструкция только у приспособлений механического типа.

Электронные инверторы меняют направление плавно, исключая резкие перепады напряжения. Второй тип считается более предпочтительным вариантом, поскольку постоянные скачки напряжения отрицательно отражаются на функционировании некоторых электроприборов. Конструкция таких инверторов оснащена специальными индукторами и конденсаторами. Эти детали смягчают поток энергии на входе и выходе, за счет чего и образуется плавный источник питания для электроприборов.

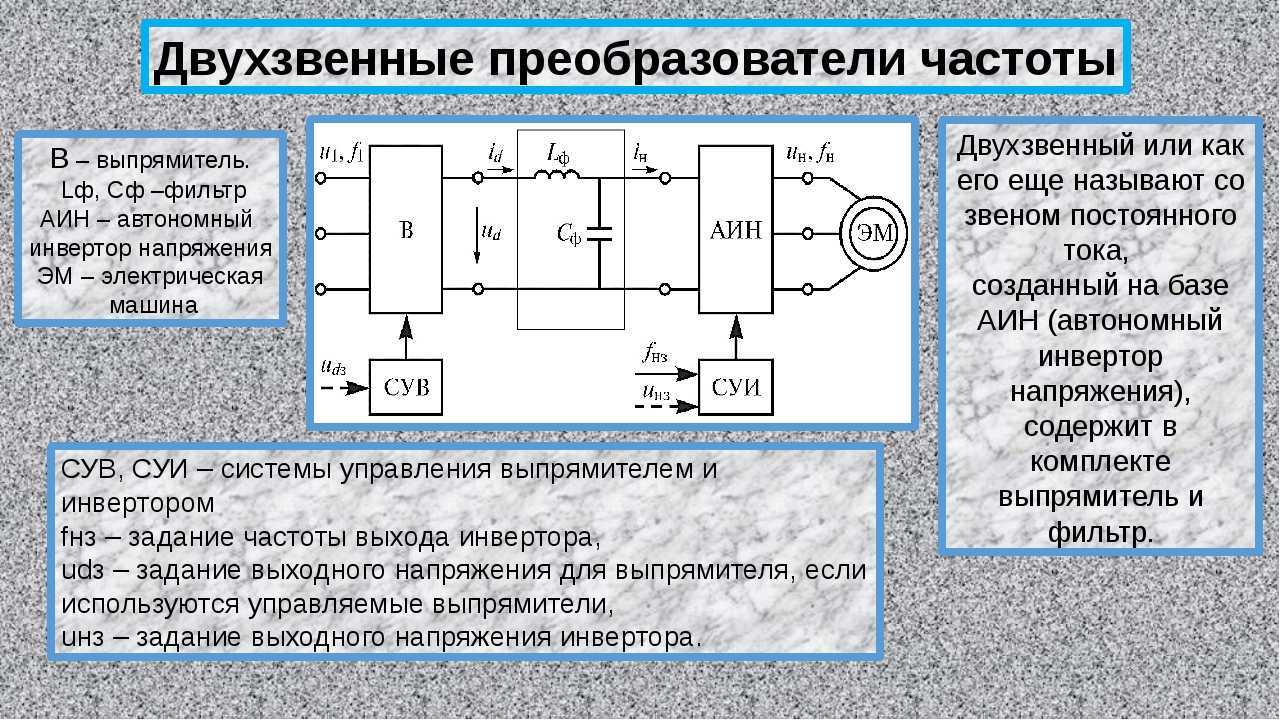

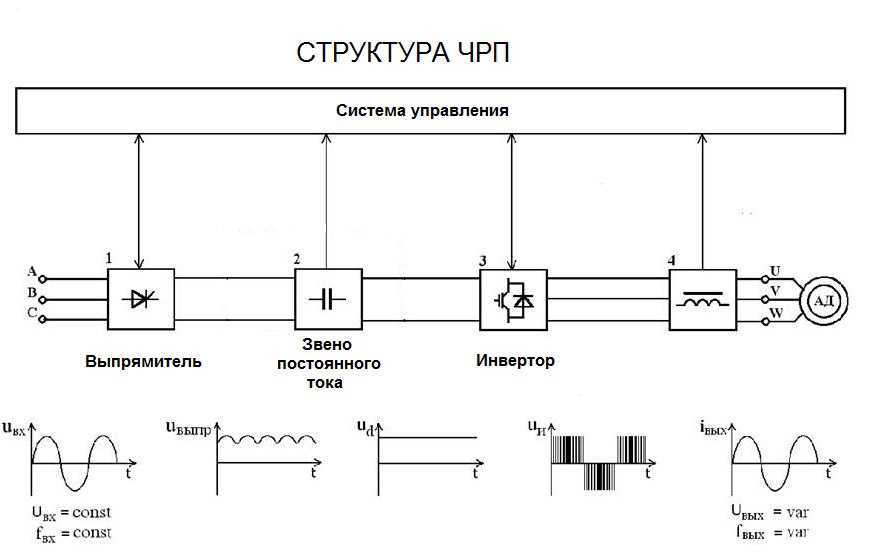

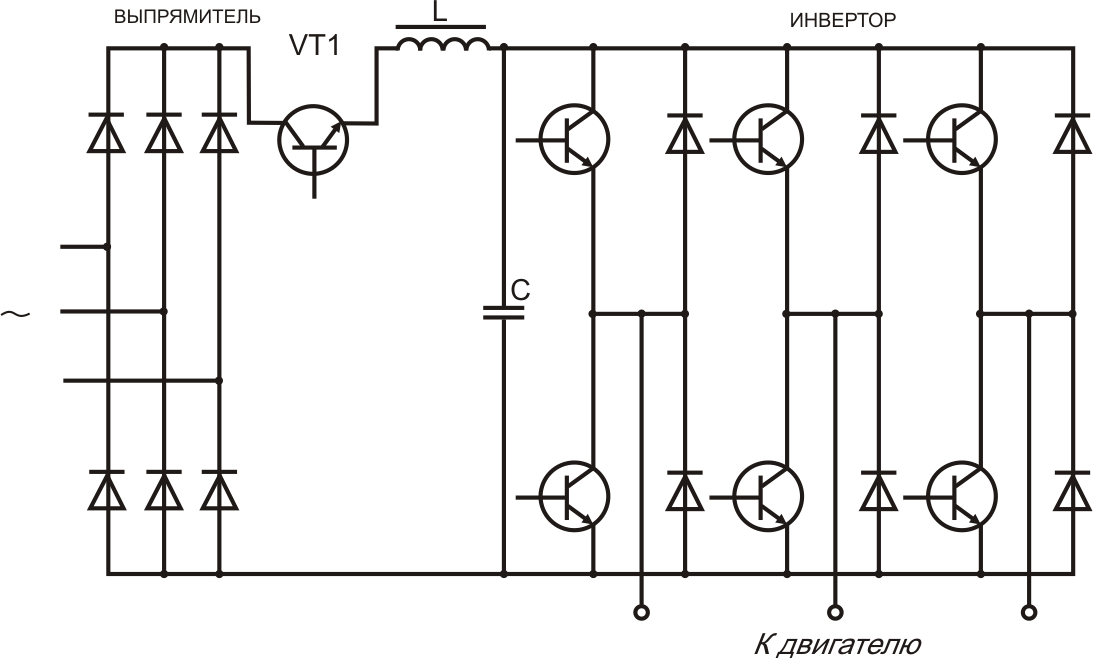

В некоторых случаях инверторы применяются для трансформаторов с целью преобразования источника переменного тока на более высокую или низкую частоту в зависимости от нужд конкретного потребителя. Стоит отметить, что выходная мощность всегда меньше входной. Это необходимо для нормального функционирования устройств. Любой трансформатор или инвертор не может выделять больше энергии, чем потребляет, поскольку некоторая ее часть теряется.

Особенности установки

• В основе устройства используется генератор марки ГСО-500, назначение которого – вырабатывать постоянный электрический ток.
• Два рабочих режима: до 300 А и 500 А.
• Ротор электромотора, якорь генератора оборудованы на одном валу. Между ними размещена крыльчатка вентилятора, обеспечивающая эффективное охлаждение механизма.
• Пакетник, выполняющий функцию запуска устройства, и реостат, регулирующий рабочий процесс, размещены в едином блоке, закрепленном на корпусе установки.
• Для регулировки сварочного тока используется реостат, который подключен к цепи обмотки возбуждения.

Примечания

1. ГОСТ Р 50369-92 Электроприводы. Термины и определения
2. С. Ю. Забродин. Глава 5 Маломощные выпрямители постоянного тока, §5.1 Общие сведения // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 287. — 496 с.
3. С. Ю. Забродин.

   Глава 6 Ведомые сетью преобразователи средней и большой мощности, §6.1 общие сведения // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 315. — 496 с.

4. С. Ю. Забродин.

   Глава 8 Автономные инверторы, §8.1 Автономные инверторы и их классификация // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 438. — 496 с.

Это заготовка статьи об электричестве. Вы можете помочь проекту, дополнив её.

Широтно-импульсный преобразователь

В процессе работы используется устройство, накапливающее энергию в результате трансформации. Оно может входить в базовую структуру или же подключаться напрямую к входному напряжению без привязки к преобразователю

Так или иначе, на выходе будет усредненный показатель напряжения, определяемый значением входного напряжения и скважностью импульсов от коммутационного ключа. На операционном усилителе находится специальный вычислитель, который оценивает параметры входного и выходного сигналов, регистрируя разность между ними. Если напряжение на выходе меньше опорного, то к регуляции подключается модулятор, повышающий длительность открытого состояния коммутационного ключа относительно времени действия тактового генератора

По мере изменения входного напряжения импульсный преобразователь корректирует схему управления ключом так, чтобы разность между выходным и опорным показателями напряжения сводилась к минимуму

Если напряжение на выходе меньше опорного, то к регуляции подключается модулятор, повышающий длительность открытого состояния коммутационного ключа относительно времени действия тактового генератора. По мере изменения входного напряжения импульсный преобразователь корректирует схему управления ключом так, чтобы разность между выходным и опорным показателями напряжения сводилась к минимуму.

Схема управления

В каждом инверторе имеются полупроводниковые ключи с обратными шунтирующими диодами в виде моста мостовая схема. Для управления данными элементами используется специальный контроллер. Регулировка и расчет выходного напряжения осуществляется автоматически, в соответствии с мощностью текущей нагрузки. С этой целью изменяется ширина импульса в преобразователе высокой частоты. Данный процесс известен в качестве широтно-импульсной модуляции – ШИМ.

Выходное напряжение низкой частоты отличается симметричными полуволнами за счет постоянной ширины импульса низкочастотного блока.

Выходные ключи инвертора управляются путем специального алгоритма, при котором происходит последовательная смена структур в силовой цепи. За прямой структурой идет короткозамкнутая и далее – инверсная. Таким образом, мгновенная мощность выходной нагрузки инвертора представляет собой пульсации, протекающие с удвоенной частотой. В связи с этим режим работы первичного источника при прохождении через него пульсирующих токов, должен учитывать расчет определенных помех, образующихся на входе инвертора.

Схема двуполярного импульсного преобразователя

Для питания многих электронных устройств требуется источник двухполярного напряжения, обеспечивающий положительное и отрицательное напряжения питания. Схема, приведенная на рис. 11, содержит гораздо меньшее число компонентов, чем аналогичные устройства, благодаря тому, что она одновременно выполняет функции повышающего и инвертирующего индуктивного преобразователя.

Рис. 11. Схема преобразователя с одним индуктивным элементом.

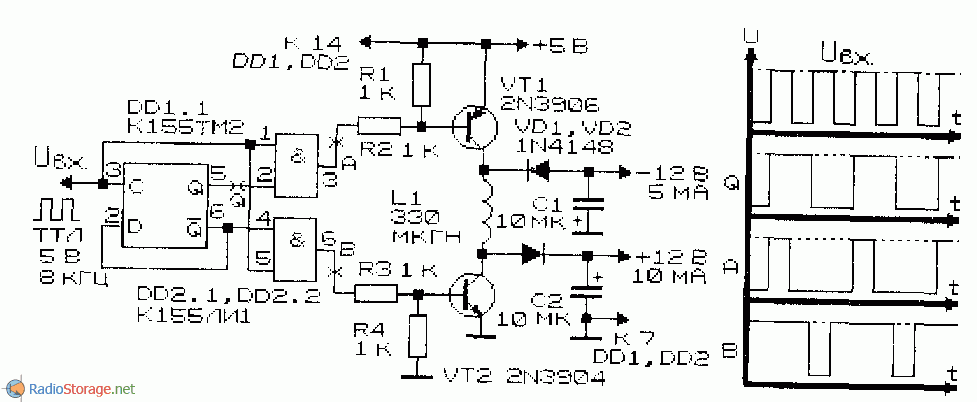

Схема преобразователя (рис. 11) использует новое сочетание основных компонентов и включает в себя генератор четырехфазных импульсов, катушку индуктивности и два транзисторных ключа.

Управляющие импульсы формирует D-триггер (DD1.1). В течение первой фазы импульсов катушка индуктивности L1 запасается энергией через транзисторные ключи VT1 и VT2. В течение второй фазы ключ VT2 размыкается, и энергия передается на шину положительного выходного напряжения.

Во время третьей фазы замыкаются оба ключа, в результате чего катушка индуктивности вновь накапливает энергию. При размыкании ключа VT1 во время заключительной фазы импульсов эта энергия передается на отрицательную шину питания. При поступлении на вход импульсов с частотой 8 кГц схема обеспечивает выходные напряжения ±12 В. На временной диаграмме (рис. 11, справа) показано формирование управляющих импульсов.

В схеме можно использовать транзисторы КТ315, КТ361.

Электричество постоянного и переменного тока

Когда преподаватели науки объясняют основную идею электричества как поток электронов, они обычно говорят о постоянном токе (DC). Мы узнаем, что электроны немного похожи на линию муравьев, идущих вместе с пакетами электрической энергии так же, как муравьи несут листья. Это достаточно хорошая аналогия для чего-то вроде базового фонарика, где у нас есть схема (сплошная электрическая петля), соединяющая батарею, лампу и выключатель, а электрическая энергия систематически транспортируется от батареи к лампе, пока вся энергия батареи истощается.

В больших бытовых приборах электричество работает по-другому. Источник питания, который поступает от розетки в стене, основан на переменном токе (AC), где электричество переключается в направлении 50−60 раз в секунду (другими словами, на частоте 50−60 Гц). Трудно понять, как AC доставляет энергию, когда он постоянно меняет свое мнение о том, куда он идет. Если электроны, выходящие из настенной розетки, добираются, скажем, на несколько миллиметров вниз по кабелю, тогда нужно обратить вспять направление и вернуться назад, как они когда-либо добираются до лампы на столе, чтобы та засветилась?

Ответ на самом деле довольно прост. Представьте, что между лампой и стеной заполнены электроны. Когда вы щелкаете на переключателе, все электроны, заполняющие кабель, вибрируют назад и вперед в нитях лампы — и это быстрое перетасовка преобразует электрическую энергию в тепло и лампа засвечивается. Электроны необязательно должны вращаться по кругу для переноса энергии: в АС они просто «бегут на месте».

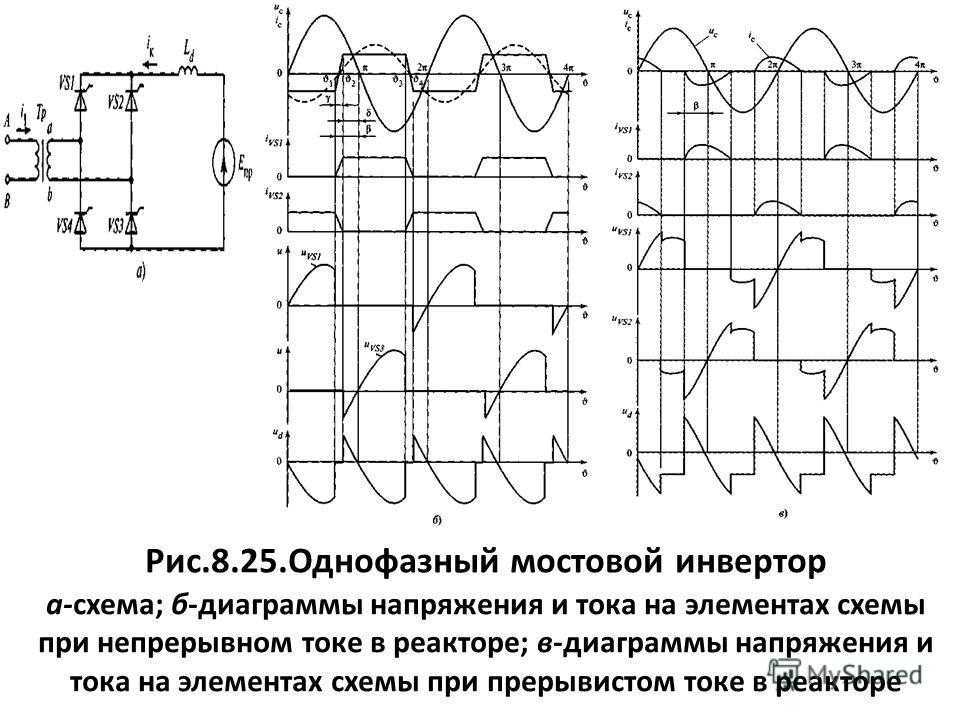

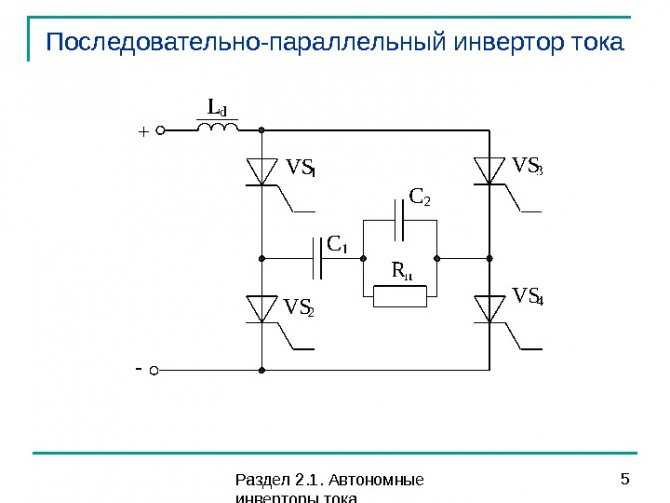

Принцип построения инверторов [ править | править код ]

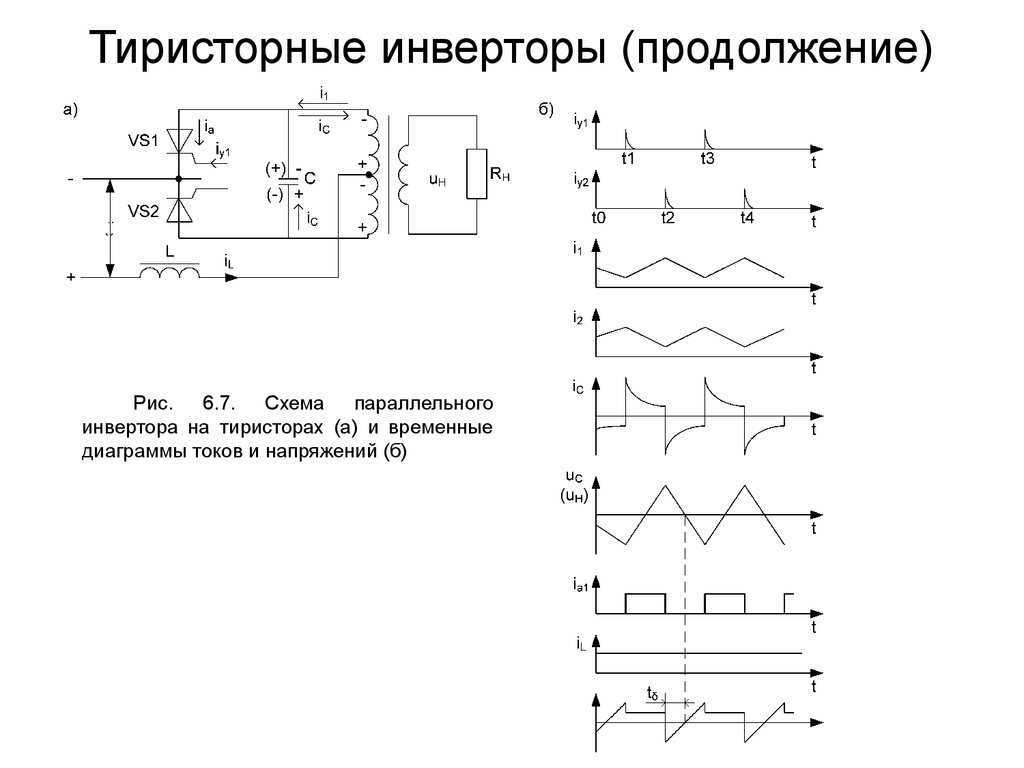

Преобразование постоянного напряжения первичного источника в переменное достигается с помощью группы ключей, периодически коммутируемых таким образом, чтобы получить знакопеременное напряжение на зажимах нагрузки и обеспечить контролируемый режим циркуляции в цепи реактивной энергии. В таких режимах гарантируется пропорциональность выходного напряжения. В зависимости от конструктивного исполнения модуля переключения (модуля силовых ключей инвертора) и алгоритма формирования управляющих воздействий, таким фактором могут быть относительная длительность импульсов управления ключами или фазовый сдвиг сигналов управления противофазных групп ключей. В случае неконтролируемых режимов циркуляции реактивной энергии реакция потребителя с реактивными составляющими нагрузки влияет на форму напряжения и его выходную величину .

Инверторы напряжения со ступенчатой формой кривой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования формируются однополярные ступенчатые кривые напряжения, приближающиеся по форме к однополярной синусоидальной кривой с периодом, равным половине периода изменения выходного напряжения инвертора. Затем с помощью, как правило, мостового инвертора однополярные ступенчатые кривые напряжения преобразуются в разнополярную кривую выходного напряжения инвертора.

Инверторы с синусоидальной формой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования получают напряжение постоянного тока, значение которого близко к амплитудному значению синусоидального выходного напряжения инвертора. Затем это напряжение постоянного тока с помощью, как правило, мостового инвертора преобразуется в переменное напряжение по форме, близкое к синусоидальному, за счет применении соответствующих принципов управления транзисторами этого мостового инвертора (принципы так называемой «многократной широтно-импульсной модуляции»). Идея этой «многократной» ШИМ заключается в том, что на интервале каждого полупериода выходного напряжения инвертора соответствующая пара транзисторов мостового инвертора коммутируется на высокой частоте (многократно) при широтно-импульсном управлении. Причём длительность этих высокочастотных импульсов коммутации изменяется по синусоидальному закону . Затем с помощью высокочастотного фильтра нижних частот выделяется синусоидальная составляющая выходного напряжения инвертора. . При использовании однополярного источника постоянного напряжения (доступны уровни 0 и U_d, где U_d — напряжение постоянного тока, питающего инвертор) эффективное значение первой гармоники фазного напряжения U e f f ( 1 ) = 0.45 U d <displaystyle U_<
m >^<(1)>=0.45U_<
m >>При использовании двуполярного источника постоянного напряжения (доступны уровни 0, -U_d/2 и U_d/2) амплитудное значение первой гармоники фазного напряжения U m ( 1 ) = 0.5 U d <displaystyle U_<
m >^<(1)>=0.5U_>соответственно, эффективное значение U e f f ( 1 ) = 0.35 U d <displaystyle U_<
m>^<(1)>=0.35U_<
m >>

Инверторы напряжения с самовозбуждением

Инверторы с самовозбуждением (автогенераторы) относятся к числу простейших устройств преобразования энергии постоянного тока. Относительная простота технических решений при достаточно высокой энергетической эффективности привело к их широкому применению в маломощных источниках питания в системах промышленной автоматики и генерировании сигналов прямоугольной формы, особенно в тех приложениях, где отсутствует необходимость в управлении процессом передачи энергии. В этих инверторах используется положительная обратная связь, обеспечивающая их работу в режиме устойчивых автоколебаний, а переключение транзисторов осуществляется за счет насыщения материала магнитопровода трансформатора. В связи со способом переключения транзисторов, с помощью насыщения материала магнитопровода трансформатора, выделяют недостаток схем инверторов, а именно низкий КПД, что объясняется большими потерями в транзисторах. Поэтому такие инверторы применяются при частотах f <displaystyle f>не более 10 кГц и выходной мощности до 10 Вт. При существенных перегрузках и коротких замыканиях в нагрузке в любом из инверторов с самовозбуждением происходит срыв автоколебаний (все транзисторы переходят в закрытое состояние).

Как устроен прибор

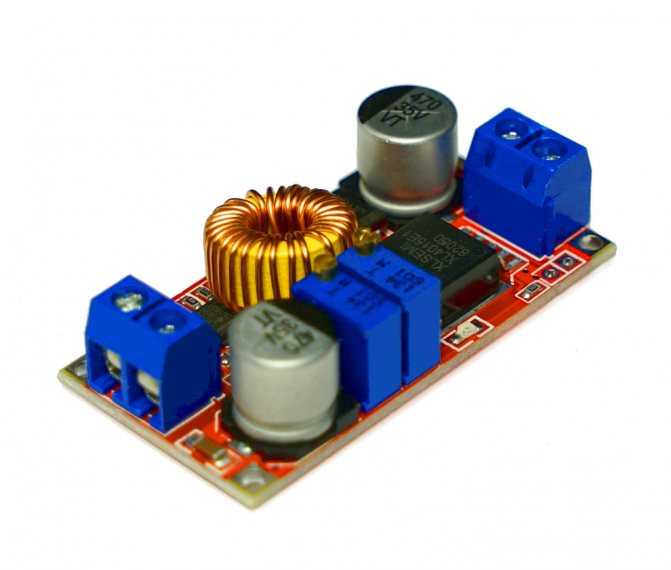

Для преобразования одного уровня напряжения в иное часто используют импульсные преобразователи напряжения с применением индуктивных накопителей энергии. Согласно этому известно три типа схем преобразователей:

• Инвертирующие.
• Повышающие.
• Понижающие.

Общими для указанных видов преобразователей являются пять элементов:

• Ключевой коммутирующий элемент.
• Источник питания.
• Индуктивный накопитель энергии (дроссель, катушка индуктивности).
• Конденсатор фильтра, который включен параллельно сопротивлению нагрузки.
• Блокировочный диод.

Включение указанных пяти элементов в разных сочетаниях дает возможность создать любой из перечисленных типов импульсных преобразователей.

Схема простого инвертора напряжения.

Регулирование уровня выходящего напряжения преобразователя обеспечивается изменением ширины импульсов, которые управляют работой ключевого коммутирующего элемента. Стабилизация выходного напряжения создается методом обратной связи: изменение выходного напряжения создает автоматическое изменение ширины импульсов.

Типичным представителем преобразователя напряжения также является трансформатор. Он преобразует переменное напряжение одного значения в переменное напряжение другого значения. Данное свойство трансформатора широко применяется в радиоэлектронике и электротехнике.

Таблица – Основные характеристики преобразователя напряжения.

Находим в словаре значение слова

При желании разобраться с этим словом, можно удостовериться в его многозначимости. Существуют как минимум три инвертора, относящихся к различным областям техники:

• в электротехнике, видимо по причине краткости, его применяют вместо словосочетания «преобразователь напряжения». Хотя и обычный трансформатор, по сути, инвертирует выходное напряжение в зависимости от положения выводов в схеме.
• В аналоговой электронике, например, в операционных усилителях, присутствует инвертирующий вход. Поэтому, если на него подается сигнал, усилитель называют инвертором (см. ниже).

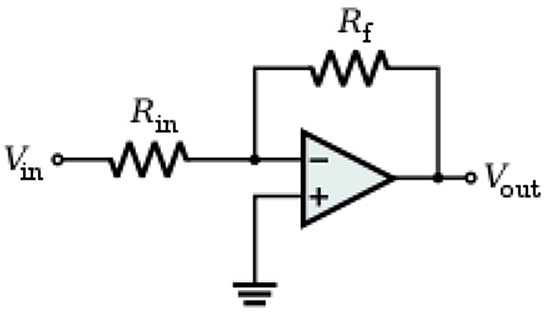

Инвертирующий операционный усилитель

В цифровой электронике, базирующейся на целой группе логических элементов, один из них именуется инвертором потому, что выполняет логическое отрицание. На принципиальных электрических схемах его отображение аналогично показанному далее:

Изображение цифрового логического инвертирующего элемента НЕ на электрических схемах Однако ощутимый экономический эффект, а, следовательно, и возможности изготовления хорошо продаваемых изделий, обеспечивают именно электротехнические инверторы. Они позволяют уменьшить как потери электрической энергии, так и вес изделия совместно с его габаритами, поэтому наиболее интересны для широкого круга пользователей. Следовательно, далее расскажем именно о них.

Схема управления

В каждом инверторе имеются полупроводниковые ключи с обратными шунтирующими диодами в виде моста мостовая схема. Для управления данными элементами используется специальный контроллер. Регулировка и расчет выходного напряжения осуществляется автоматически, в соответствии с мощностью текущей нагрузки. С этой целью изменяется ширина импульса в преобразователе высокой частоты. Данный процесс известен в качестве широтно-импульсной модуляции – ШИМ.

Выходное напряжение низкой частоты отличается симметричными полуволнами за счет постоянной ширины импульса низкочастотного блока.

Выходные ключи инвертора управляются путем специального алгоритма, при котором происходит последовательная смена структур в силовой цепи. За прямой структурой идет короткозамкнутая и далее – инверсная. Таким образом, мгновенная мощность выходной нагрузки инвертора представляет собой пульсации, протекающие с удвоенной частотой. В связи с этим режим работы первичного источника при прохождении через него пульсирующих токов, должен учитывать расчет определенных помех, образующихся на входе инвертора.

Преобразователь напряжения для дома

Преобразователи напряжения

С преобразователями напряжения для дома обычный человек сталкивается очень часто, ведь во многих устройствах есть блок питания. Чаще всего это понижающие преобразователи, имеющие гальваническую развязку. Например, зарядные устройства мобильных телефонов и ноутбуков, персональные стационарные компьютеры, радиоприёмники, стереосистемы, различные медиапроигрыватели и этот перечень можно продолжать очень долго, так как их разнообразие и применения в быту в последнее время очень широко.

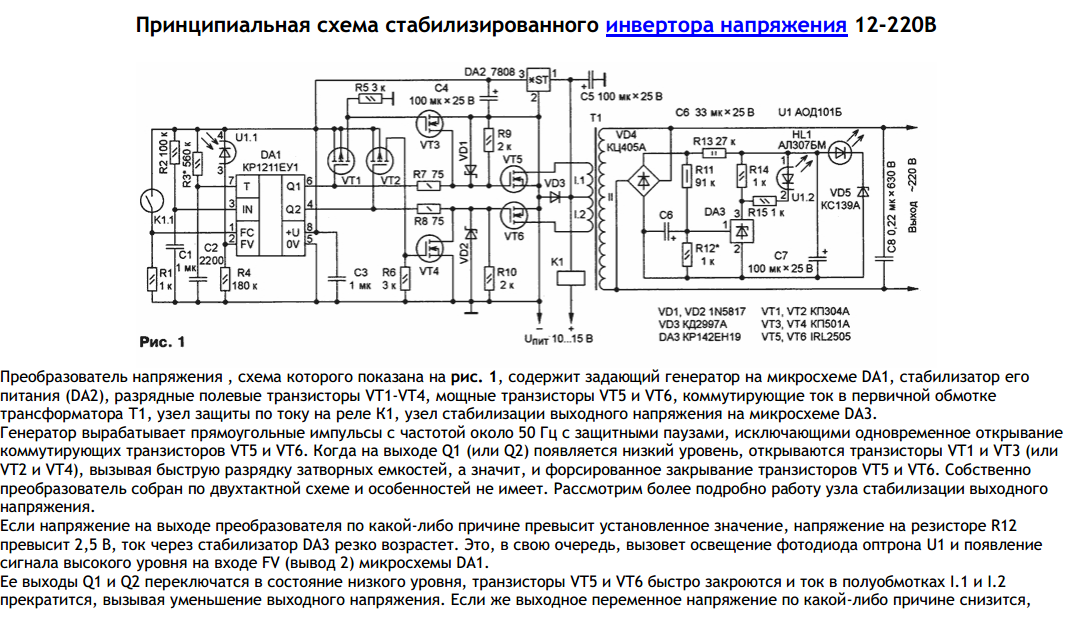

Бесперебойные блоки питания оснащены накопителями энергии в виде аккумуляторов. Такие устройства применяются также для поддержания работоспособности системы отопления, во время неожиданного отключения электроэнергии. Иногда преобразователи для дома могут быть выполнены по инверторной схеме, то есть подключив его к источнику постоянного тока (аккумулятору), работающего за счёт химической реакции можно получить на выходе обычное переменное напряжение, величина которого будет 220 Вольт. Особенностью данных схем является возможность получить на выходе чистый синусоидальный сигнал.

Одной из очень важных характеристик, применяемых в быту преобразователей, является стабильная величины сигнала на выходе устройства, независимо от того сколько вольт подаётся на его вход. Эта функциональная особенность блоков питания связана с тем, что для стабильной и продолжительной работы микросхем и других полупроводниковых устройств необходимо чётко нормированное напряжение, да ещё и без пульсаций.

Основными критериями выбора преобразователя для дома или квартиры являются:

1. Мощность;
2. Величина входного и выходного напряжения;
3. Возможность стабилизации и её пределы;
4. Величина тока на нагрузке;
5. Минимизация нагрева, то есть лучше чтобы преобразователь работал в режиме с запасом по мощности;
6. Вентиляция устройства, может быть естественная или принудительная;
7. Хорошая шумоизоляция;
8. Наличие защит от перегрузок и перегрева.

Выбор преобразователя напряжения дело не простое, ведь от правильно выбранного преобразователя зависит и работа питаемого устройства.
