Схема реверса электродвигателя. реверсивная схема подключения электродвигателя. подключение реверсивного магнитного пускателя. реверсивный пускатель часто встречается в оборудовании,

Коллекторный двигатель переменного тока

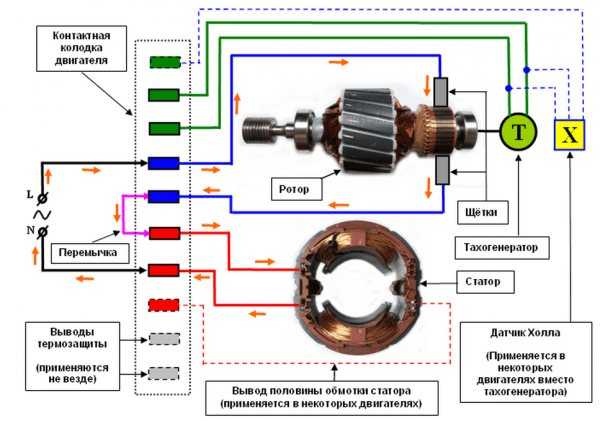

Рассмотрим коллекторный двигатель переменного тока. Универсальные коллекторные электродвигатели могут питаться от источников как переменного, так и постоянного тока. Они часто используются в электроинструментах, швейных и стиральных машинах, мясорубках – там, где нужен реверс, регулировка частоты вращения ротора или его вращение с частотой более 3000 об/мин.

Обмотки статора и ротора коллекторного электродвигателя соединяются последовательно. К обмоткам ротора ток подводится через щетки, соприкасающиеся с пластинами коллектора, к которым подсоединяются концы обмоток ротора.

Реверс однофазного двигателя с коллектором осуществляется за счет изменения полярности включения в сеть обмоток статора или ротора, а скорость вращения можно регулировать, изменяя величину тока в обмотках.

Основные недостатки такого двигателя:

высокая стоимость;
сложность устройства, практическая невозможность самостоятельно осуществить его ремонт;
значительный уровень шума, трудное управление, создание радиопомех.

Процесс включения

Процесс включения двигателя довольно просто описать, используя все ту же схему. Первым делом происходит задействование общего рубильника QF1. Как только он включается, происходит подача напряжения по трем фазам. Но это напряжение не подается непосредственно на сам двигатель, т. к. еще нет четких указаний, в каком направлении он должен вращаться. Далее проводники проходят через автомат SF1 он выполняет защитную функцию, обесточивая всю систему в случае короткого замыкания. Далее следует кнопка выключения, которая также способна быстро разомкнуть цепь питания. Только после этого напряжение следует к клавишам SB2 и SB3, после воздействия на который, питание проходит к двигателю.

Обратите внимание! На схеме хорошо видно, что два контактора не могут быть задействованы одновременно, поэтому сбоя произойти не может. Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2. Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение

Все происходит за чет первой фазы, она в этой схеме является ждущей. Как только она размыкается, прекращается подача напряжения на двигатель

Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение. Все происходит за чет первой фазы, она в этой схеме является ждущей

Как только она размыкается, прекращается подача напряжения на двигатель

Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2

Как только она размыкается, прекращается подача напряжения на двигатель.

Обратите внимание! В реверсивной схеме подключения двигателя должен присутствовать дополнительный защитный модуль, который будет следить за тем, чтобы двигатель был остановлен перед началом нового цикла. После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель

Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение

Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение

После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение.

Применение реверсивного пускателя

Такой элемент управления электрической цепью, как реверсивный пускатель достаточно часто встречается в современном оборудовании, где предусмотрена функциональная возможность менять направление вращения ротора электромотора. Для промышленного применения выпускаются пускатели как для использования электрических двигателей с реверсом, так и для прямого их подключения. Все они используются для коммутации силовых агрегатов и подачи напряжения на электромотор. Только возможности реверсивного варианта дополнены функцией запуска мотора для работы в разных направлениях.

От обычных контакторов магнитный пускатель отличается тем, что обеспечивает защиту оборудования при режиме работы, предусматривающем частые запуски и остановки электроустановки. Такие устройства нередко включаются в схемы реверсивной работы электромотора при удаленном управлении системами вентиляции и кондиционирования, башенными кранами, насосными станциями, сверлильными и токарными станками, лифтами и многими другими промышленными и бытовыми механизмами.

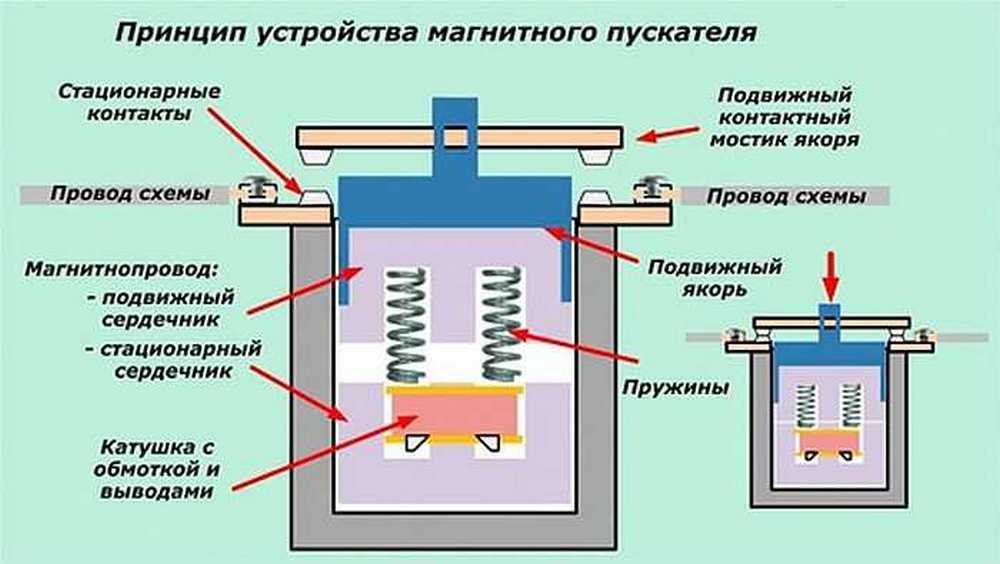

В конструкцию типового магнитного пускателя входят следующие основные компоненты:

электромагнитный блок движущимся якорем и катушкой;
магнитный провод нормально разомкнутого типа;
силовые контакты, предназначенные для замыкания/размыкания фаз электромотора при его включении и выключении (в реверсивных моделях они обычно находятся со стороны якорной обмотки и в верхней части устройства);
коммутационные блоковые контакты для управляющей электроцепи;
возвратный механизм для перевода пускателя в исходное положение, оснащенный пружиной (якорь под действием пружины вытягивается из катушки и размыкает контакты).

Процесс подключения магнитного пускателя как прямого, так и реверсивного типа достаточно простой, поэтому с данной работой вполне справится человек, имеющий базовые познания в электротехнике. Особых специализированных навыков и глубоких познаний в радиоэлектронике здесь не требуется. По сравнению с обычными пусковыми устройствами, пускатели с реверсом имеют дополнительную управляющую цепь, а также некоторые особенности подсоединения силовой части. Схема уже содержит встроенную защиту от токов короткого замыкания через нормально замкнутые контакты на каждом из пусковых блоков.

Включение реверсивного магнитного пускателя в работу можно разделить на несколько этапов:

после активации основного выключателя подается напряжения на два блока силовых контактов, обеспечивающих вращение электромотора вправо или влево;
при нажатии кнопки на первом пусковом блоке подается управляющий ток на одну катушку пускателя, в результате чего внутри нее замыкаются нормально разомкнутые контакты, а в другой катушке наоборот размыкаются нормально замкнутые контакты;
напряжение поступает на силовые контакты электромотора и ротор начинает вращаться;
при необходимости, изменение направления вращения вала электрического мотора осуществляется посредством второго пускового блока, меняющего положение фаз (переключение на него происходит после отключения обмотки двигателя и полной остановки вращательного движения ротора);
нажатие кнопки на втором пусковом блоке активирует вторую пусковую обмотку, меняющую порядок включения силовых контактов и вызывающую реверсивное движение вала электромотора до тех пор, пока контакты управления обмоткой не будут снова разомкнуты.

В представленной вашему вниманию схеме защитный автомат обозначается как SF1, стоповая кнопка – SB1, первая пусковая кнопка – SB2, вторая кнопка пуска – SB3, прямой и реверсивный пусковые блоки – КМ1 и КМ2 соответственно.

Реверсивное подключение однофазного асинхронного двигателя своими руками

Выбирая схему, по которой будете подключать однофазный асинхронный двигатель, определитесь, понадобиться ли вам осуществлять реверс. Если полноценная работа вашего устройства предполагает переключение направления вращения, логично будет исполнять реверсирование с кнопочным постом. Для вращения в одну сторону достаточно будет и простой схемы, где возможность переключения отсутствует.

Вы подключили двигатель по схеме, которая не предусматривает реверса, а она вам вдруг понадобился. Что делать в такой ситуации?

Допустим, подсоединенный асинхронный однофазный двигатель с конденсатором уже вращается по часовой стрелке (изображение ниже).

Тут нужно уточнить несколько важных деталей:

Точка А стоит в начале вспомогательной обмотки. Точка В в ее конце. В начальной клемме А – коричневый провод, в конечной – зеленый.
Точка С отмечает начало главной обмотки, точка D – ее конец. Начальный контакт соединен с проводом красного цвета, конечный – с синим.
В какую сторону вращается ротор, указывают стрелки.

Задача перед нами стоит следующая: произвести смену движения ротора в однофазном двигателе не вскрывая при этом его корпус. Ротор должен начать вращение против часовой стрелки.

Решение задачи возможно тремя способами.

Решение первое: переподключить главную обмотку

Для изменения направления движения ротора достаточно изменить положение начала и конца главной обмотки (схематически это изображено на рисунке ниже). Вы можете подумать, что придется все же вскрыть корпус, что достать и перевернуть намотку. Совершенно не так. Работы с концами, выходящими наружу двигателя вполне хватит:

Обратите внимание на сам корпус: из него видно четыре провода. Два – это концы главной и вспомогательной обмоток, два – их же начало

Ваша задача на этом этапе найти начало и конец только главной обмотки.
С этой парой соединяются еще две линии: это фаза и нуль. Отключите двигатель и перекиньте фазу с начала обмотки на ее конец, а нуль наоборот.

Результат – точки С и D занимают место друг друга. После этого подвижная часть привода начнет движение в противоположную сторону.

Вариант 2: переподключить вспомогательную обмотку

Еще один способ реверса однофазного двигателя 200 В – сменить начало конец теперь уже вспомогательной (пусковой) обмотки аналогично первому варианту:

Выясните, какие провода из всего вывода (4 провода) принадлежат пусковой намотке.
Сначала конец В вспомогательной был соединен с началом С главной. А начало А было подключено к конденсатору. Если подключить конденсатор к В, соединить начало С и начало А, можно провести реверс.

Все эти действия приведут к схеме, которая изображена на рисунке выше. Теперь Точки А и В заняли место друг друга, а ротор начал вращаться в другую сторону.

Реверс трехфазного двигателя, подключенного к сети с одной фазой

Смена направления вращения ротора двигателя с одной рабочей фазой выполняется гораздо легче, чем трехфазного. Тем не менее в жизни бывают ситуации, когда необходимо осуществить реверс трехфазного двигателя, подключенного в однофазную сеть. Что же делать в такой ситуации? Вначале скажем, что такая возможность есть.

И все же при наличии дома трехфазного двигателя на 380 В, не спешите включать его в розетку. Чтобы использование трехфазного двигателя в однофазной сети было безопасным, схема и подключение электропривода нуждаются в значительном совершенствовании.

Подключение трехфазного двигателя в сеть с напряжением 220 В требует переключения обмоток и подключения в цепь конденсатора.

Пример реверсивного двигателя

Моторный редуктор РД-09

Яркий пример реверсивного двигателя – однофазный двигатель асинхронного типа РД 09. Электропривод РД 9 впервые был выпущен в Советском Союзе и до сих применяется, когда производят дозаторы подачи жидких или сыпучих веществ/материалов, игровые автоматы, следящие системы в автоматизированных приборах.

Главные особенности 09:

реверсивный электродвигатель переменного тока;
многоступенчатый цилиндрический зубчатый редуктор;
размещение двигателя и редуктора в одном корпусе;
продолжительный режим работы.

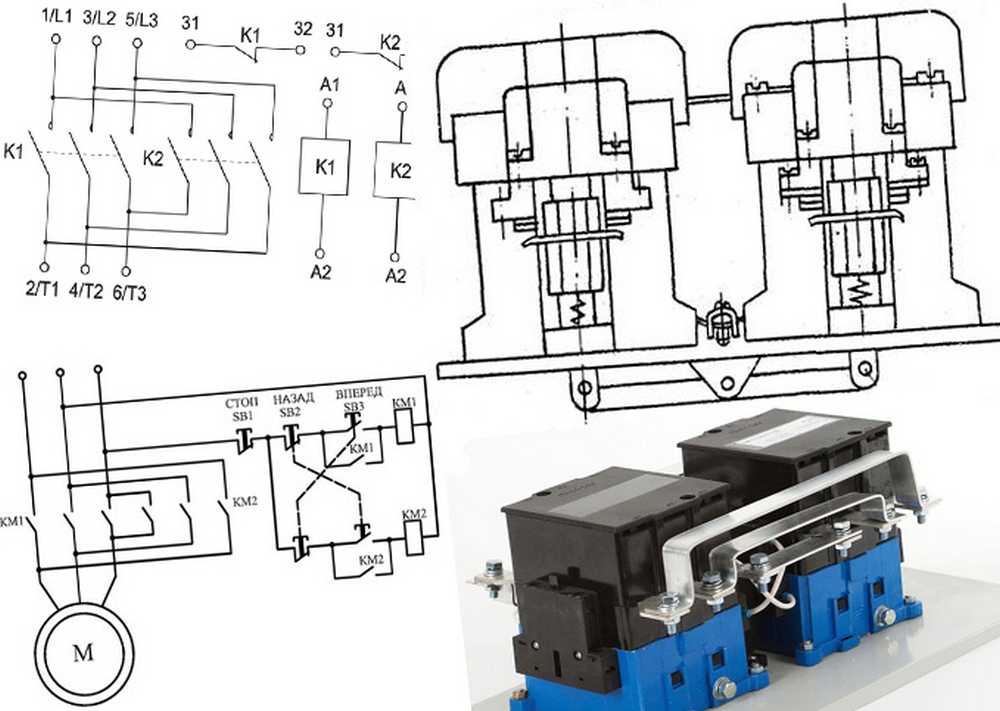

Как подключается реверсивный пускатель

Схема подключения реверсивного магнитного пускателя необходима для работы электрического двигателя в прямом, а также в обратном направлении. Подключить этот вид пускового устройства для специалиста не составит труда. Очень часто в промышленности реверсивное подключение используется для работы станочного оборудования разного вида (сверлильный, токарный станок и др.). Реверсивная схема реализуется в работе лифтов не бытового назначения.

Схема реверсивного пуска асинхронного двигателя

Реверсивные пускатели имеют отличие в подключении, это дополнительная цепочка управления, а также разница соединения силовой части. В схеме реализована защита от короткого замыкания, это контакты КМ1.2 и КМ2.2, которые имеют нормально замкнутый вид и размещены на пускателях КМ1 и КМ2. Реверсивная схема, представленная на фото, имеет цветовое отличие силовой и управляющей цепей:

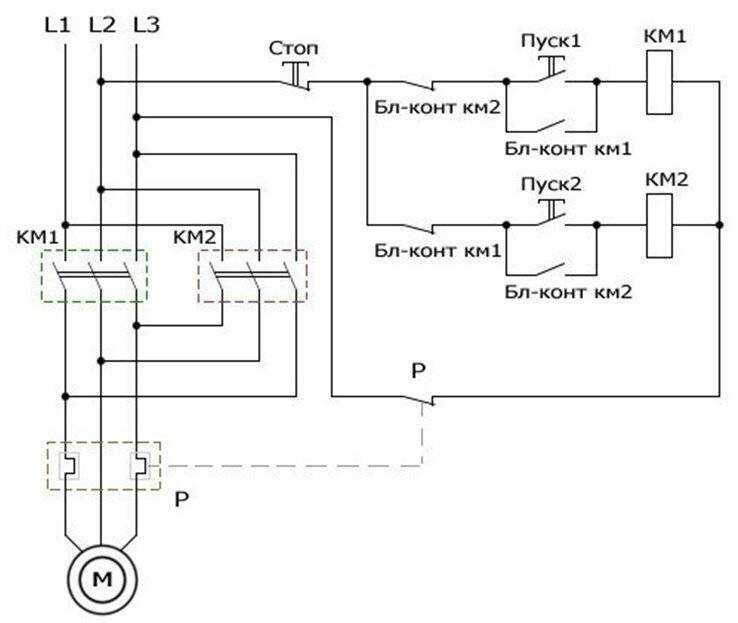

Реверсивная схема подключения двигателя

Как происходит включение

Схему реверса асинхронного двигателя можно образно разбить на этапы включения: выключатель (QF1) переводим в рабочее положение, в этом случае все реверсивные магнитные пускатели на силовых контактах получают напряжения КМ1 и КМ2 и остаются в таком положении.

Одна фаза задействована в цепи управления обмоток пускателей, ее прохождение:

защитный автомат (SF1) — кнопка «Стоп» (SB1) — контактная группа №3 (функционируют с кнопками (SB2) и (SB3);
контакт 1ЗНО в пускателях КМ1 и КМ2 становится в ожидание — у него дежурное значение;
пускатель реверсивный готов к работе.

Схема подключения электродвигателя

Как происходит переключение

Схема реверса электродвигателя предусматривает следующие манипуляции в пускателе: когда оператор нажимает кнопку SB2, он дает питание управления катушкой пускателя (КМ1), далее срабатывают нормально разомкнутые контакты и размыкаются нормально замкнутые контакты в конфигурации КМ1, катушка обеспечивает «подпитку», и питание через силовые контакты поступает на мотор, он начинает вращение.

Если возникла рабочая необходимость сделать реверс электродвигателя, оператору надо поменять приложение силовых контактов (фаз), это реализуется при помощи КМ2

Важно! Всегда, когда делается подключение двигателя для обратного вращения, должна происходить его остановка, это достигается отключением в управлении обмотки КМ1 фазы №1, контакты пускателя занимают начальное положение, электродвигатель обесточен

Оператор, нажимая кнопку SB3, подает питание на управление обмоткой КМ2, а оно изменяет включение силовых контактов «фаза №2» и «фаза №3» для подключения трехфазного электродвигателя. Он начинает вращение в другом направлении до тех пор, пока не произойдет размыкание контактов управления обмоткой.

Принцип работы схемы реверсивного управления асинхронным двигателем с к.з. ротором с выдержкой времени

Реверсирование двигателя выполняется двумя контакторами и трёхкнопочной станцией, следующим образом. При срабатывании контактора КМ1 к обмоткам двигателя подаётся напряжение сети с прямым порядком чередования фаз (А-В-С). Если сработает контактор КМ2, то порядок чередование фаз обратный(С-В-А).

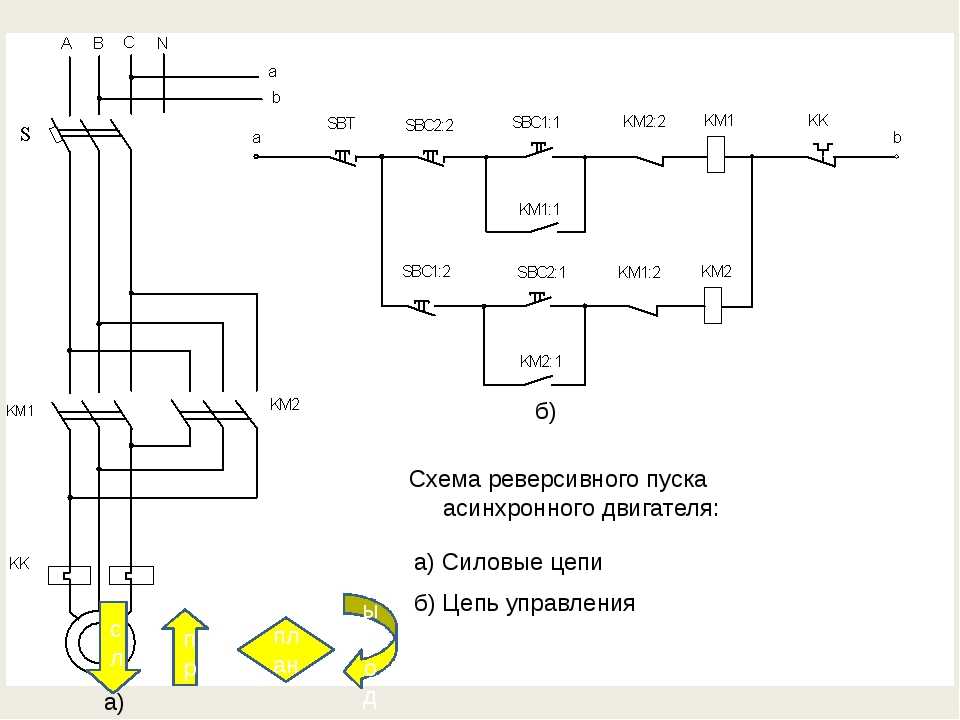

Рис.2 Схема реверсивного управления асинхронным двигателем с к.з. ротором с выдержкой времени

Дистанционный пуск и остановку выполняют реверсивным электромагнитным пускателем (КМ), снабженным электротепловым реле (КК) для защиты его от перегрузок. Управление электродвигателем осуществляется кнопками«ВПЕРЁД», «НАЗАД»,«СТОП».

Пуск электродвигателя вперёд осуществляется следующим образом. При нажатии SBC1.1(кнопка «ВПЕРЁД»с замыкающим контактом) образуется замкнутая электрическая цепь: фаза А-размыкающий контакт SBT(кнопка «СТОП») размыкающий контакт SBC2.2(кнопка«НАЗАД»), замыкающий контакт SBC1.1, катушка электромагнитного пускателя КМ1, размыкающий контакт электротеплового реле КК-фаза В.

В электромагните КМ1 создаётся магнитное поле. Якорь, притягиваясь к сердечнику, увлекает траверсу, на которой закреплены подвижные главные и блокировочные контакты. Силовые контакты КМ1 замыкают цепь главного тока, обеспечивая запуск двигателя вперёд, а блокировочный замыкающий контакт КМ 1.1 шунтирует кнопку «ВПЕРЁД», так как она с пружинным самовозвратом и замкнута лишь на нажатии.

Пуск электродвигателя назад осуществляется следующим образом. При нажатии SBC2.1 (кнопка «НАЗАД» с замыкающим контактом) образуется замкнутая электрическая цепь: фаза А-размыкающий контакт SBT (кнопка «СТОП» ), размыкающий контакт SBC 1.2(кнопка «ВПЕРЁД»), замыкающий контакт SBC 2.1 размыкающий блокировочный контакт магнитного пускателя KM 2.2, катушка реле времени KT, нулевой провод сети N, при этом замкнётся контакт реле времени KT 1.1 через определённый промежуток времени, который выставляется на шкале реле, при помощи указателя неподвижных контактов замкнётся подвижный контакт с самовозвратом КТ1.2, катушка электромагнитного пускателя КМ2, размыкающий контакт электротеплового реле КК-фаза В. Т.о. сработает контактор КМ2, в силовой цепи замкнутся главные контакты КМ2.1 шунтирует кнопку «НАЗАД»(контакт SBC2.1 и контакт с выдержкой времени КТ1.2).

Для остановки электродвигателя следует нажать кнопку SBTс размыкающим контактом («СТОП»). При этом обесточивается катушка КМ, главные контакты электромагнитного пускателя разомкнутся и отключается электродвигатель.

Защита электродвигателя от перегрузок осуществляется тепловым реле КК, которое работает нижеописанным способом. При превышении заданного значения электрического тока в цепи питания электродвигателя сработает тепловое реле КК и своим размыкающим контактом разомкнёт цепь питания катушки электромагнитного пускателя, что в свою очередь приведёт к размыканию его главных контактов и электродвигатель отключается.

асинхронный двигатель ротор реверсный

Использование реверсивного пускателя

Реверсивные пускатели достаточно часто встречается в современном оборудовании, где предусмотрена функциональная возможность менять направление вращения ротора электромотора. Для промышленного применения выпускаются пускатели как для использования электрических двигателей с реверсом, так и для прямого их подключения. Все они используются для коммутации силовых агрегатов и подачи напряжения на электромотор. Только возможности реверсивного варианта дополнены функцией запуска мотора для работы в разных направлениях.

Магнитный пускатель от обычных контакторов отличается тем, что обеспечивает защиту оборудования при режиме работы, предусматривающем частые запуски и остановки электроустановки. Такие устройства нередко включаются в схемы реверсивной работы электромотора при удаленном управлении системами вентиляции и кондиционирования, башенными кранами, насосными станциями, сверлильными и токарными станками, лифтами и многими другими промышленными и бытовыми механизмами.

Конструкция магнитного пускателя состоит из следующих основных компоненты:

магнитный провод нормально разомкнутого типа;
коммутационные блоковые контакты для управляющей электроцепи;
электромагнитный блок с якорем и катушкой;
силовые контакты, предназначенные для замыкания/размыкания фаз электромотора при его включении и выключении (в реверсивных моделях они обычно находятся со стороны якорной обмотки и в верхней части устройства);
возвратный механизм для перевода пускателя в исходное положение, оснащенный пружиной (якорь под действием пружины вытягивается из катушки и размыкает контакты).

Подключение магнитного пускателя как прямого, так и реверсивного типа достаточно простое, поэтому с данной работой вполне справится человек, имеющий базовые познания в электротехнике. Особых специализированных навыков и глубоких познаний в радиоэлектронике здесь не требуется. По сравнению с обычными пусковыми устройствами, пускатели с реверсом имеют дополнительную управляющую цепь, а также некоторые особенности подсоединения силовой части. Схема уже содержит встроенную защиту от токов короткого замыкания через нормально замкнутые контакты на каждом из пусковых блоков.

Запуск реверсивного магнитного пускателя в работу можно разделить на несколько этапов:

после активации основного выключателя подается напряжения на два блока силовых контактов, обеспечивающих вращение электромотора вправо или влево;
при нажатии кнопки на первом пусковом блоке подается управляющий ток на одну катушку пускателя, в результате чего внутри нее замыкаются нормально разомкнутые контакты, а в другой катушке наоборот размыкаются нормально замкнутые контакты;
напряжение поступает на силовые контакты электромотора и ротор начинает вращаться;
изменение направления вращения вала электрического мотора осуществляется посредством второго пускового блока, меняющего положение фаз (переключение на него происходит после отключения обмотки двигателя и полной остановки вращательного движения ротора);
нажатие кнопки на втором пусковом блоке активирует вторую пусковую обмотку, меняющую порядок включения силовых контактов и вызывающую реверсивное движение вала электромотора до тех пор, пока контакты управления обмоткой не будут снова разомкнуты.

Важно запомнить, что переключение на реверсивное движение и любые работы, связанные силовыми контактами и сменой их положения проводятся только после обесточивания силового агрегата и остановки движения рабочей части механизма. Благодаря включенным в схему подключения нормально замкнутым контактам исключается возможность междуфазного замыкания при переключении электромотора на реверс

Другими словами, активным может быть только один пускатель и одна пусковая обмотка.

Реверс однофазного двигателя

Однофазным называется такой асинхронный двигатель, на статоре которого имеется лишь одна рабочая обмотка, напрямую питаемая от единственной фазы сети. Есть в однофазном двигателе и вспомогательная (пусковая) обмотка, которая используется только в момент старта двигателя, для того чтобы придать ротору начальный импульс, фактически пусковая обмотка включается с целью вывести ротор из положения равновесия, иначе бы он не сдвинулся с места без посторонней помощи, и его пришлось бы сталкивать как-то иначе.

Как и в любом двигателе, в однофазном тоже имеются ротор, который вращается, и статор, который неподвижен, а служит лишь для создания изменяющегося во времени магнитного поля. Рабочая и пусковая обмотки расположены на статоре друг относительно друга под прямым углом, причем рабочая обмотка занимает вдвое больше пазов, чем пусковая.

Можно сказать, что в момент пуска такой двигатель работает как двухфазный, а после — переходит в однофазный рабочий режим. Ротор однофазного асинхронного двигателя по конструкции самый обычный — короткозамкнутый (типа «беличья клетка») или цилиндрический (полый).

Что получилось бы, если б пусковой обмотки на статоре вообще не было, или она была бы, но не использовалась. В этом случае, при включении двигателя в сеть, в рабочей обмотке появилось бы пульсирующее магнитное поле, и ротор бы попал в условия пронизывающего его изменяющегося магнитного потока.

Но если ротор изначально неподвижен, а мы внезапно подали переменный ток лишь в рабочую обмотку, то ротор с места не сдвинется, потому что суммарный вращательный момент (против часовой стрелки и по часовой стрелке) будет равен нулю, несмотря на индуцируемые в роторе ЭДС, и нет причин для вращения, ведь возникающие силы Ампера друг друга точно компенсируют.

Но совсем другое дело, если ротор подтолкнуть, – тогда он продолжит вращение в том же направлении, что и стартовый толчок, ведь теперь не только по закону электромагнитной индукции в роторе наведутся ЭДС и возникнут соответствующие токи, которые по закону Ампера станут от магнитного поля отталкиваться, но и (поскольку ротор уже имеет вращение) результирующий момент по направлению толчка окажется большим, чем момент против направления толчка. В итоге получим продолжение вращения ротора.

Чтобы пусковая обмотка смогла ротор в начальный момент толкнуть, она должна быть не просто смещена в пространстве относительно рабочей обмотки, но еще и ток в ней должен быть сдвинут по фазе относительно тока рабочей обмотки, тогда совместное действие двух этих обмоток статора окажется эквивалентно не просто пульсирующему магнитному полю, но уже вращающемуся магнитному полю. А это – как раз то, что необходимо для разгона ротора в момент пуска однофазного двигателя.

Кнопочный пост регулировки

Представим еще одно виденье осуществления реверса – для кнопочного поста. Данный элемент отвечает за обеспечение реверса в трехфазных электрических двигателях и обладает всеми особенностями, характерными для управляемого компонента. Каждая такая система имеет кнопочные контакты специфической компоновки, которые, собственно и соединяются в единый кнопочный пост.

Принцип работы этой своеобразной системы имеет много общих характеристик с процессом работы других элементов схемы управления (в том числе и обратного). Запуск контактора магнитного стартера реализуется при помощи импульса управления, который поступает сразу после нажатия на клавишу «Старт». Эта кнопка отвечает за быструю подачу напряжения на медную катушку регулирования.

Монтажная схема кнопочный пост

Контактор во включенном состоянии способен работать на протяжении длительного промежутка времени. Эта особенность стала возможной, благодаря применению принципа самоподхвата. Его суть состоит в параллельном соединении дополнительного контакта к кнопке запуска, для того, чтобы осуществлять надежную подачу напряжения на обмотку. Эта функция позволяет просто нажать клавишу «Старт» и не удерживать ее после.

В результате магнитный пускатель отключается только после разрывания катушечной цепи управления. Данная особенность вызывает другую необходимость – наличие кнопки с размыкающим контактом. Исходя из этого, все клавиши управления, входящие в состав кнопочного поста комплектуются двумя парами контактов:

NO – нормально открытыми;
NS — нормально закрытыми.

Кнопки изготавливаются в универсальных вариантах, с целью обеспечения моментального реверса мотора, в любой момент, когда возникнет в этом необходимость.

Клавиша, работающая на отключение, маркируется «Стоп» и окрашивается в красный цвет. Чтобы включить реверс, необходимо нажать на пульте «Назад» (если нужно просто запуск – просто «Пуск» или «Вперед»).

Также, стоит отметить, что кнопочный пост активно применяется при реализации нереверсивной схемы функционирования двигателя, то есть, когда вал оборачивается лишь в одну сторону.

Тема: Двигатель ДСР-10/120 от редуктора МЭО

Быстрый переход Технический кабинет Вверх

Навигация
Кабинет
Личные сообщения
Подписки
Кто на сайте
Поиск по форуму
Главная страница форума
Форум
ТЕХНИЧЕСКИЕ ФОРУМЫ НА CQHAM.RU
1. Трансиверы, приемники КВ/УКВ Kenwood TS-50
TS-140
TS-430
TS-440
TS-450
TS-480
TS-520
TS-570
TS-590
TS-680
TS-690
TS-790
TS-830
TS-850
TS-870
TS-930
TS-940
TS-950
TS-990
TS-2000
Icom
1. IC-746 (IC-7400)
IC-756
IC-706
IC-775, IC-775DSP, IC-775DX2
IC-7600
IC-7800
IC-7700
IC-910
IC-703
IC-7000
IC-780, 781
IC-7200
IC-718 (IC-78)
IC-760 (IC-761)
Yaesu
1. FT-100
FT-101
FT-450
FT-757
FT-767
FT-817
FT-840
FT-847
FT-857
FT-890
FT-897
FT-900
FT-920
FT-950
FT-990
FT-1000
FT-2000
FT-DX3000
FT-DX5000
FT-DX9000
Ten-Tec
Elecraft
Alinco
UW3DI
UA1FA
RA3AO
SW
Усилители мощности
1. КВ усилители
УКВ усилители
Антенны
1. Антенны КВ
Антенны УКВ
Согласующие устройства
Антенные приборы
Антенная механика
Техника прямого преобразования
Технический кабинет
1. Измерения
Технологии
Помехи
Непроверенные идеи
Модификация радиостанций
Конструкции на микроконтроллерах для радиолюбителей
Старое радио (Ламповые души)
1. История радиосвязи
Бытовая техника, мой автомобиль
1. Оргтехника
ТВ
Авто-Мото
Источники питания
РАДИОЛЮБИТЕЛЬСКИЕ ФОРУМЫ
1. Для любителей КВ DX-новости
Экспедиции
Соревнования
Дипломы
Прохождение
Для любителей УКВ
1. УКВ техника
УКВ антенны
УКВ соревнования, дипломы
Программы для УКВ
Тропо, Аврора и Еs
ЕМЕ связи
MS связи
SAT связи
Для любителей QRP и QRPP
1. Пешие походы
Программное обеспечение
1. Софт для мобильных устройств
Коллективы и Радио
1. Silent Keys
Правовой практикум радиолюбителя
Для начинающих
НОВОЕ В РАДИОЛЮБИТЕЛЬСКОЙ СВЯЗИ
1. Цифровые виды связи Новые технологии в электронике и связи
Software Defined Radio (SDR), Digital Radio Mondiale (DRM)
APRS и другие виды пакетной связи Новости и события
Применение APRS на КВ и УКВ
Аппаратура APRS
Самодельная аппаратура APRS
Программное обеспечение
Различное применение APRS
Цифровые виды связи для передачи данных
Радиолюбительские карты
ПОДДЕРЖКА ПОЛЬЗОВАТЕЛЕЙ CQHAM.RU
1. О форумах на CQHAM.RU
Тестовый форум
OFF-TOPIC
1. Темы не вошедшие в другие разделы форума
Работа для радиолюбителя
Продавцы, покупатели…
Ищу тебя
QRZ.RU

Схема реверсивного пуска двигателя

В современной промышленности и в сельскохозяйственной сфере самое широкое применение нашли трехфазные асинхронные электрические двигатели. Они используются в различных станках, в качестве электропривода, в транспортерах, подъемных механизмах, насосах и вентиляторах. Такие же двигатели, имеющие небольшую мощность, часто применяются для автоматических устройств.

Особенности асинхронных двигателей
Реверсивный пуск двигателя
Управление реверсивным пуском

Особенности асинхронных двигателей

Многие несомненные достоинства сделали трехфазные асинхронные двигатели чрезвычайно популярными. Их отличает высокая надежность, они очень просты в эксплуатации и техническом обслуживании, могут работать в прямом подключении к сетям переменного тока.

Очень часто во время рабочих процессов возникает такая ситуация, когда необходимо обязательно изменить направление вращения вала на противоположное. Именно для таких случаев используется схема реверсивного пуска двигателя, совместно с которой применяются дополнительные электрические приборы. Без этих дополнительных устройств, невозможна нормальная реверсивная работа электродвигателя. Для этой схемы используются контакторы в количестве двух единиц, вводное автоматическое устройство, имеющее необходимые параметры, одно тепловое реле и три кнопки управления, входящие в кнопочный пост.

Реверсивный пуск двигателя

Для того, чтобы изменить направление вращения вала на противоположное, в обязательном порядке должно быть изменено расположение фаз напряжения, которое подается при питании асинхронного двигателя. Именно для этого и применяется схема реверсивного пуска двигателя, позволяющая полностью выполнить эту функцию.

Кроме того, необходимо осуществлять постоянный контроль над значением напряжения, подводимого к двигателю, а также за напряжением, поступающим к катушкам контакторов. Именно контакторы непосредственно участвуют в организации реверсивного движения вала. При срабатывании первого контактора, фазы будут располагаться совершенно иначе, нежели при включении второго контактора.

Управление реверсивным пуском

Управление катушками обоих контакторов осуществляется тремя кнопками с наименованиями «стоп», «вперед» и «назад». Эти кнопки позволяют связать расположение фаз с питанием контакторных катушек. В зависимости от очередности включения, контакторы производят замыкание электрической цепи таким образом, что вращение вала будет происходить в ту или иную сторону. Кнопка «назад» может не удерживаться, поскольку катушка сама принимает нужное положение благодаря функции самоподхвата.

На всех трех кнопках имеется блокировка, которая исключает возможность их одновременного нажатия. В такой ситуации велика вероятность выхода из строя электрической части оборудования. Поэтому, для блокировки кнопок используется специальный блок-контакт, расположенный внутри соответствующего контактора.

С двумя кнопками

Этой схемой Интернет буквально завален. Ведь она позволяет запускать двигатель и управлять направлением его вращения всего двумя обычными кнопками! Нажал на одну – мотор крутится влево. Нажал на другую – вправо. Не нажал – все отключено.

Схема управления мотором постоянного тока при помощи кнопокСхема управления мотором постоянного тока при помощи кнопок

Теоретически все верно. Для питания электродвигателя М1 используется переменный ток. Пока ни одна из кнопок не нажата, двигатель не вращается, поскольку он подключен к питанию через диоды D1, D2, соединенные встречно-последовательно.

Как только мы нажмем на одну из кнопок, один из диодов окажется закорочен, а второй начнет работать как однополупериодный выпрямитель, подавая на мотор выпрямленное напряжение. Полярность этого напряжения, а значит, и направление вращения двигателя, будут зависеть от того, какая из кнопок нажата.

На практике же такая конструкция имеет огромный недостаток. Мощность электромотора, питаемого таким «криво» выпрямленным напряжением, составит не более 40 % от его номинала. Если учесть то, что КПД самого мотора обычно составляет порядка 50%, то нам останется только погрустить.

Управление работой двигателя

На практике используются двигатели с различными способами регулирования работы. Управление коллекторным мотором может осуществляться с помощью электронной схемы, в которой роль регулирующего элемента выполняет симистор, «пропускающий» заданное напряжение на мотор. Симистор работает, как быстросрабатывающий ключ, на затвор которого приходят управляющие импульсы и открывают его в заданный момент.

В схемах с использованием симистора реализован принцип действия, основанный на двухполупериодном фазовом регулировании, при котором величина подаваемого на мотор напряжения привязана к импульсам, поступающим на управляющий электрод. Частота вращения якоря при этом прямо пропорциональна приложенному к обмоткам напряжению. Принцип работы схемы управления коллекторным двигателем упрощенно описывается следующими пунктами:

электронная схема подает сигнал на затвор симистора,
затвор открывается, по обмоткам статора течет ток, придавая вращение якорю М двигателя,
тахогенератор преобразует в электрические сигналы мгновенные величины частоты вращения, в результате формируется обратная связь с импульсами управления,
в результате ротор вращается равномерно при любых нагрузках,
реверс электродвигателя осуществляется с помощью реле R1 и R

Помимо симисторной существует фазоимпульсная тиристорная схема управления.
