Герконы - технические характеристики, принцип работы

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности

При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп).

Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.

Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз.

Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax.

Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.

Достоинства и недостатки

Для сравнения возьмем электромагнитные реле с катушками и сердечником. В дополнение приведем некоторые общие положительные и отрицательные качества.

Плюсы

Габариты герконовых выключателей значительно меньше из –за отсутствия механики для перемещения контактов и самого сердечника.
Большинство технических характеристик таких, например, как электрическая прочность, напряжение пробоя на несколько порядков выше, чем у электромагнитных реле.
Быстродействие герконовых выключателей значительно превосходит аналогичный параметр обычных реле.
Во время работы отсутствует шум, характерный при функционировании электромагнитных реле.
Ресурс работы герконов многократно превышает долговечность электромагнитных реле.
Герконы не требуют согласования к виду нагрузки.
Для управления электромагнитным реле требуется наличие электроэнергии, герконовыми устройствами возможно управлять без ее использования.

Минусы

Коммутируемая нагрузка имеет низкие показатели по мощности.
В колбе помещается незначительное количество контактов.
В сухом герконе процесс замыкания сопровождается дребезгом контактов. Мокрые герконы избавлены от этого технического явления.
Геркон имеет большие размеры для компактных современных электронных схем.
Стеклянная колба не отличается достаточной прочностью, может разрушиться от вибрационных явлений, возникающих в работе оборудования с герконовыми устройствами.
Требуется наличие защитного экрана, чтобы устранить влияние на нормальное функционирование геркона внешних магнитных полей.

Что такое герконовый датчик и где он применяется?

Ни одна современная система охраны, контроля, пожаротушения, экстренного оповещения не может функционировать без применения датчиков, связывающих ее с окружающим миром. Датчики определяют наличие задымления, пыли в воздухе, движение объектов и еще множество других изменений.

Герконовый датчик по-прежнему используется во многих подобных системах благодаря своей надежности.

Что такое геркон

Геркон – электромеханическое устройство, замыкающее либо размыкающее электрические контакты под влиянием магнитного поля, генерируемого электромагнитом, либо постоянным магнитом.

Термин «геркон» означает герметичный контакт. Обусловлено это его конструкцией. Состоит он из двух ферромагнитных пластин, запаянных в стеклянную капсулу с двумя выходными контактами и заполненную инертным газом. Такая оболочка минимизирует воздействие окружающей среды и обеспечивает надежное функционирование устройства.

Колба может содержать азот, иссушенный воздух, иной инертный газ. Также из колбы может быть откачан весь газ до состояния вакуума. Этим добиваются повышения уровня коммутируемого напряжения.

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
Бытовые счетчики.
Автоматические системы охраны и контроля положения.
Оборудование, работающее под водой или в условиях высокой влажности.
Телекоммуникационные системы.
Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.

Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.

Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Разновидности

В зависимости от нормального состояния контактов устройства разделяют на:

замкнутые – цепь размыкается под воздействием магнитного поля;
переключаемые – под воздействием поля замыкается один контакт, а при отсутствии поля – другой;
разомкнутые – срабатывание геркона происходит при появлении магнитного поля.

В зависимости от конструкции датчики бывают:

газовые – стеклянная гильза заполнена сухим воздухом или инертным газом;
ртутные – на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.

Герконы по техническим характеристикам подразделяются на:

Герконы.
Газакон – устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
Геркотроны – реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
Герсикон – реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.

Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.

Принцип действия

Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.

Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.

При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.

Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.

Реле постоянного и переменного тока, чем они отличаются

Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 — 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.

Реле постоянного тока

Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.

Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.

Реле переменного тока

Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.

Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.

Важно! Независимо от вида элемента, на управляемой цепи может коммутироваться постоянный и переменный ток. Все характеристики обычно указываются на корпусе.

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:

Электронные, в качестве ключа используется резистор, не щелкает при переключении
Электротепловые
Герконовые
Времени
Приорита
Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
Индукционные
Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

Напряжения
Частоты электрической цепи
Изменения мощности
Света
Температуры
Давления
Звука
Давления газа

Герконовый датчик, принцип работы и схема подключения.

Герконовый датчик — распространён в качестве датчика открывания дверей и окон, для защиты от постороннего проникновения на объекты, в охранных системах. Эти магнитоконтактные датчики устанавливаются на двери, на ворота, на окна и на любые другие массивные конструкции и предметы, которые требуется защитить от нежелательного открывания, перемещения.

READ Как подключить несколько вентиляторов к блоку питания

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем.

Геркон представляет собой герметично заваренный стеклянный баллон, в который обычно помещены два пермаллоевых контакта, причем среда внутри баллона – азот высокого давления, что исключает окислительные процессы внутри этого важного электронного компонента. Контакты его покрыты специальным металлом, например молибденом, титаном, вольфрамом или золотом. Это придает им долговечность и износостойкость (рабочий ресурс геркона составляет более миллиона срабатываний)

Подробнее про герконы читайте здесь: Геркон, что это такое, как он устроен и работает?

Это придает им долговечность и износостойкость (рабочий ресурс геркона составляет более миллиона срабатываний). Подробнее про герконы читайте здесь: Геркон, что это такое, как он устроен и работает?

По принципу работы герконовый датчик достаточно прост. Он состоит из двух частей: задающей и исполнительной. В качестве задающей части используется постоянный магнит, а в качестве исполнительной – герконовый элемент. Как правило, эти части очень похожи внешне, у них одинаковые корпуса. Часть содержащая магнит размещается обычно на подвижной конструкции, например на двери, а сам датчик, например, на дверном косяке.

Когда дверь закрыта, элементы находятся рядом друг с другом, и магнит, действуя на контакты геркона, удерживает их в замкнутом состоянии. В этом положении типичный режим охраны соблюден. Если дверь в таком режиме открыть, то магнит уже не будет удерживать контакты геркона замкнутыми, и возникнет сигнал тревоги. В технической документации на датчик указано, каким должно быть расстояние между двумя компонентами датчика, чтобы он надежно работал.

Герконовый датчик для открытого монтажа

Встречаются разные типы датчиков для разных условий:

Различия здесь вполне оправданы, поскольку массивная стальная дверь, например, требует установки более мощного магнита, так как часть магнитного поля забирает на себя сталь. К тому же монтажные зазоры при установке должны быть увеличены, это связано с особенностями монтажа самой такой двери.

В то же время, монтаж на деревянную или ПВХ дверь или на окно не требует особых условностей, и датчик для них достаточно прост, он может быть прикручен шурупами или просто приклеен.

Скрытый монтаж, в свою очередь, позволяет вписать оборудование в интерьер, элементы такого датчика вставляются в отверстия, и надежно удерживаются там крепежными защелками для фиксации. Как видно, датчики для скрытого монтажа выглядят иначе, чем датчики для наружного монтажа.

Герконовый датчик для скрытого монтажа

Для защиты от незаконного проникновения посредством попытки обмана датчика внешним магнитом, при установке датчика следует пользоваться простыми защитными мерами, главных из которых две.

Сверхминиатюрные герконовые реле для печатного монтажа Standex-Meder Electronics

]Standex-Meder Electronics является одним из известных производителей электроники, в частности — герметизированных контактов, герконовых реле и датчиков, содержащих магнитоуправляемые компоненты.

С 1987 г компания производит огромное количество электронных компонентов. Технологический контроль позволяет обеспечивать беспрецедентный уровень качества продукции. Изделия компании широко применяются в различных отраслях промышленности: аэрокосмической и медицинской отраслях, телекоммуникационных системах. Познакомимся с наиболее широко применяемыми сериями реле.

Серия BE выпускается в герметичных пластиковых или металлических корпусах. Эти реле имеют расположение контактов, совместимое с большинством реле, выпускаемым другими мировыми производителями.

Серия DIL применяется, когда необходимо обеспечить высокое напряжение пробоя между выводами (до 4250 В).

Серия DIP — общего назначения, совместима со всеми реле данного форм-фактора других производителей.

Серия MS отличается вдвое меньшей занимаемой площадью (всего половина от площади, занимаемой обычным реле). Они используются в качестве реле напряжения. Эта серия также имеет ВЧ-исполнение, способное коммутировать сигналы до 1 ГГц. Реле находят применение в инструментальных устройствах и тестовом оборудовании.

Реле серии NP — миниатюрное реле с большим набором контактных групп в габаритах всего 10,1х22 мм.

Реле серии SIL занимают на печатной плате всего лишь половину площади, занимаемой реле серий DIP или DIL, предоставляя все преимущества герметичной коммутации сигнала.

Реле серии UMS являются самыми миниатюрными, занимая лишь четверть посадочного места реле серии MS. Они обладают характеристиками, аналогичными более «крупной» серии SIL. Катушка этих реле уже содержит защитный диод, а внутреннее экранирование позволяет размещать реле группами, что актуально для использования в коммутационных массивах контрольно-измерительных и телекоммуникационных систем.

Перечень сверхминиатюрных реле, их внешний вид и основные параметры приведены в таблице 4.

Таблица 4. Основные параметры и сравнительные характеристики сверхминиатюрных реле Standex-Meder

Параметр	Серия BE	Серия DIL	Серия DIP	Серия MS	Серия NP	Серия SIL	Серия UMS
Внешний вид и габариты
Напряжение катушки, В	5…48	5…24	3…24	5…12	4…24	3…24	5…12
Сопротивление катушки, Ом	30…12000	200…11000	200…2000	280…700	500…10000	20…2000	280…700
Контактные группы	1 или 2 (A, B, C)(E); 3A, 4A, 5A	1A, 1C, 2A, 2C	1A, 1B, 1C, 2A	1A, 2A, 1B	1A, 1C, 2A	1A, 1B, 1C	1A
Номинальная мощность, Вт	0…100	0…50	0…50	0…10	0…15	0…50	10
Коммутируемое напряжение, В	0…1000	0…500	0…500	0…200	0…500	0…500	170
Коммутируемый ток, А	0…1,0	0…2,0	0…2,0	0…0,5	0…1,0	0…2,0	0,5
Максимально допустимый ток через реле, А	2,5	2,0	2,0	2,0	1,25	2,0	1,0
Напряжение электрического пробоя, В	Свыше 4000	250…1500	250…1500	1500	1500	200…1500	—

Конструкция, виды и принцип действия

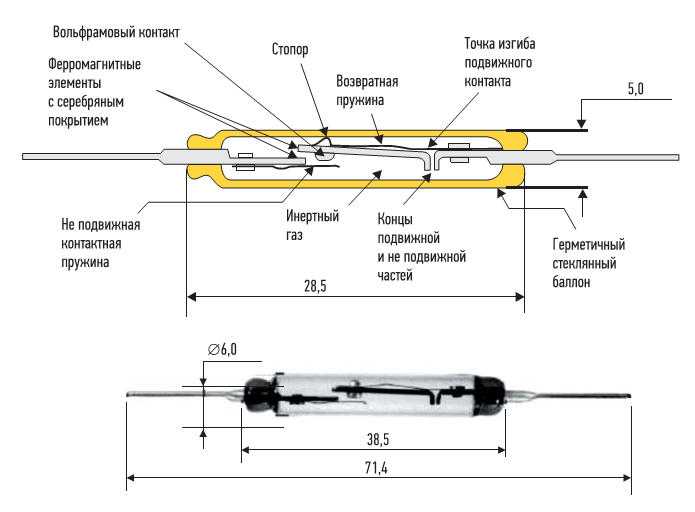

Все герконы устроены практически одинаково – это герметичная стеклянная колба, внутри которой находится контактная группа. Контакты представляют собой магнитные сердечники, которые вварены в торцы колбы, а их наружные концы могут подключаться к внешней электрической цепи.

Схема работы геркона

Прямо противоположно действует геркон, работающий на размыкание, или «нормально замкнутый» геркон. В этом случае при воздействии магнитного поля контакты отталкиваются друг от друга, размыкая электрическую цепь.

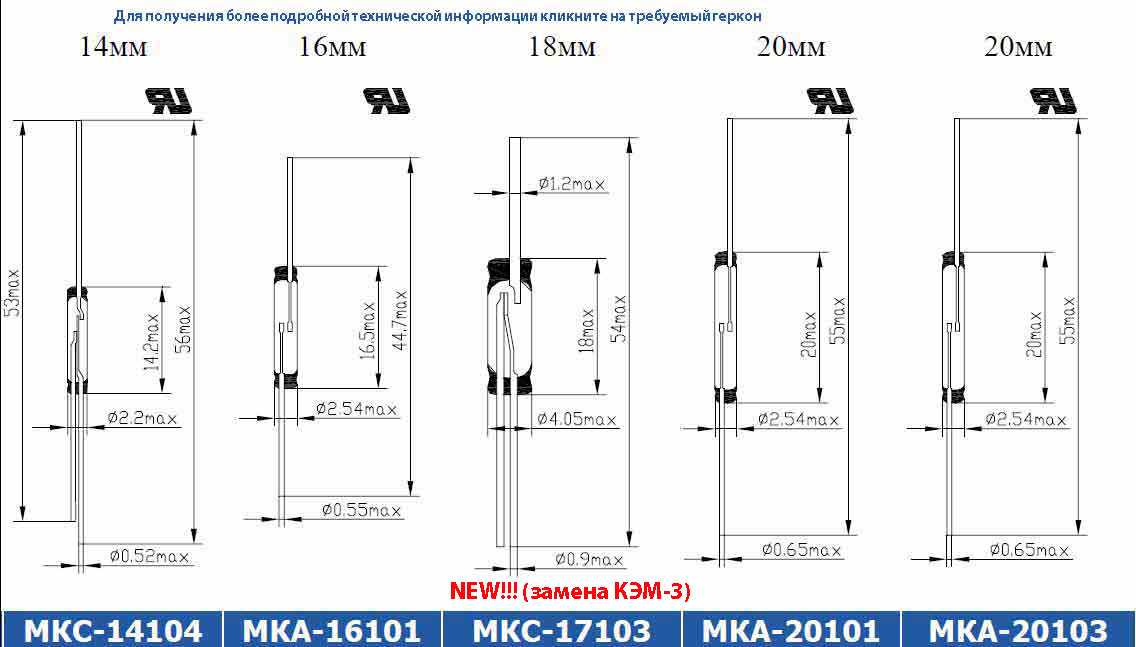

Герконы различаются и по размеру. В последние годы наблюдается тенденция к применению миниатюрных герконов – с длиной колбы менее 10 мм. При таких размерах повышается чувствительность, быстродействие, резонансная частота, снижается время дребезга. К примеру, на рязанском предприятии «Росэлектроники» налажено производство миниатюрных герконов с размерами баллона 7 мм.

Если герконы идут в паре с электромагнитом, конструкцию, объединяющую геркон и электромагнит, называют герконовым реле.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Примеры практического применения в быту ср процесса размыканий и замыканий электрической цепи, вызванных чередующимися соударениями и отскоками КС, следующими за их первым замыканием, т. Спрашивайте, я на связи!

Герметизированные магнитоуправляемые контакты

Герметизированные магнитоуправляемые контакты Каталог-проспект М.: ЦНИИ «Электроника», 1973

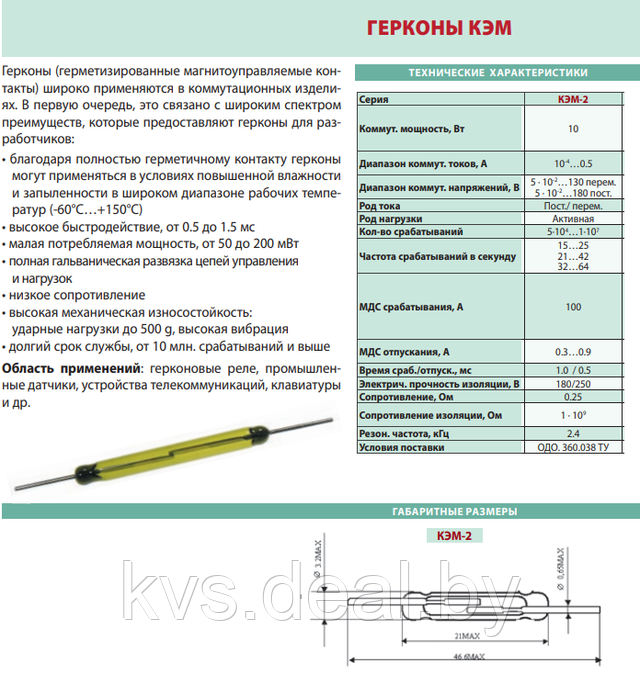

Герметизированные магнитоуправляемые контакты (герконы, МК) в большинстве случаев представляют собой два плоских лепестка (контакты-детали) из магнитомягкого сплава (например, 52Н-ВИ, 47 НД или др.), герметически вваренные в противоположные концы стеклянной трубки (баллона) таким образом, что их свободные концы перекрываются на расстоянии 0,3 — 1,1 мм с раствором 30 – 150 мкм. Контактирующие поверхности покрыты благородными металлами или их сплавами. Внутренний объем баллона заполнен защитным газом или вакуумирован. Под воздействием магнитного поля, создаваемого электромагнитной катушкой управления или постоянным магнитом, контакты-детали намагничиваются и притягиваются друг к другу, замыкая электрическую цепь. Когда управляющее поле уменьшается до определенного значения f контакты — детали под воздействием сил упругости размыкаются. На герконах конструируют реле, логические элементы, преобразователи напряжений и токов, датчики неэлектрических величин, коаксиальные переключатели, коммутаторы, исполнительные элементы схем перестройки частоты в ВЧ-устройствах, тумблеры, концевые выключатели, клавишные переключатели и т.п. Герконы могут управляться магнитным полем, создаваемым постоянным магнитом, электромагнитной катушкой управления или их комбинацией. Для повышения срока службы герконов используются различные схемы защиты контактов от электрической эрозии, основанные на применении элементов LС, полупроводниковых диодов, полупроводниковых переменных сопротивлений (варисторов) и кремниевых стабилитронов. При разработке конкретной схемы защиты следует практически уточнять значения элементов схемы. Броски токов и напряжений не должны превышать максимально допустимых значений, указанных в технических условиях или проспектах на герконы. Нужно учитывать, что реактивные сопротивления кабелей (проводов), соединяющих герконы с нагрузками, также уменьшают количество коммутаций. Цепи защиты целесообразно применять и при работе герконов на активную нагрузку – это позволяет значительно повысить количество коммутаций, так как уменьшается разрушительное действие электрической дуги в наиболее опасном при данном виде нагрузки режиме размыкания. 1. Применение герконов 2. Способы управления герконами 3. Способы защиты герконов 4. Технические данные и изображения герконов Геркон замыкающий, асимметричный МК-10-3 Геркон замыкающий МК-16-3 Геркон замыкающий КЭМ-2 Геркон замыкающий МУК-1А-1 Геркон замыкающий, высокочастотный МК-17 Геркон универсальный, перекидной КЭМ-3 Геркон замыкающий МК-27-3 Геркон замыкающий, измерительный МК-27-И Геркон универсальный, перекидной МК-27-П Геркон замыкающий КЭМ-6 Геркон замыкающий КЭМ-1 Геркон замыкающий МУК-3А-1 Геркон замыкающий, измерительный МК-1 Геркон замыкающий, вакуумный, высоковольтный МК-52-3В 5. Некоторые схемы применения магнитоуправляемых контактов 6. Дополнения и правки Сканы документа предоставил Александр Перебаскин (Москва) создатель портала >> Справочник по микросхемам

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: наименование и типоисполнение реле, номинальное напряжение питания катушки, вид поставки (дляэкспорта), обозначение технических условий, количество.

Пример записи обозначения реле без штепсельного разъема с шестью замыкающими контактами с катушкой на напряжение 12 В при его заказе и в документации другого изделия:

для внутригосударственных поставок в районы с умеренным климатом -«Реле РПГ-9-05601У3, 12 В, ТУ 16-647.056-87, 1 шт.»;
для поставок на экспорт в районы с умеренным климатом -«Реле РПГ-9-05601У3, 12В, экспорт, ТУ 16-647.056-87, 1 шт.»;
для поставок на экспорт в районы с тропическим климатом -«Реле РПГ-9-05601О4, 12 В, экспорт, ТУ 16-647.056-87, 1 шт.».

Достоинства герконовых переключателей

В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
Ресурс работы герконов исчисляется в миллиардах циклах переключений;
