Скачет напряжение в электросети: что делать

Откуда возникает перенапряжение

Планировка и строительство многих многоэтажек еще пару десятков лет назад производилась без прицела на сегодняшнее многообразие бытового электрооборудования: микроволновки, многокамерные холодильники, утюги высокой мощности и другие приборы, имеющие электрическое питание. Поэтому максимумы потребления электричества по утрам и вечерам пагубно влияют на работу всей электросети в любом жилище.

Электричество, текущее по кабелю или проводу, неспособному выдерживать такую нагрузку, способствует их ненормальному нагреву в дневные часы и охлаждению в вечерние. В силу законов физики, проводник ослабевает, поскольку он делается то шире, то уже. Контакты в щитке на первых этажах или в едином вводно-распределяющем устройстве в доме заметно ослабевают. Также нулевые контакты могут отгореть, что приводит к перепаду напряжения от 110 до 360 вольт на всех этажах, выше этажа с перегоревшими контактами.

Перенапряжение в электросети может произойти в результате попадания молниевого разряда в линию электропередач, подстанцию или элементы дома, при этом сила тока просто огромная, порядка 200 килоампер. При попадании в молниеприемник и дальнейшем прохождении молнии по контуру заземления в проводниковых материалах возникает электродвижущая сила, измеряемая в киловольтах.

Также вызвать резкий скачок напряжения могут сварочные работы или одновременное включение многими соседями электроприборов или подключение/отключение мощного потребителя. Для защиты дорогостоящей электротехники и всего частного дома необходима защита от перенапряжения в сети.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

• по типу подключения;
• по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

• стационарные;
• переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

• однофазные;
• трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Последствия перенапряжения в сети

Воздействие состояния перенапряжения может полностью вывести из строя электрооборудование, вызывать сбои в работе устройств, привести к пожарам, а порой и к взрывам. По количеству случаев второе место в стране занимают пожары, вызванные перенапряжениями в сети, когда ток мгновенно растет до сотни тысяч ампер, резко выделяется огромное количество тепла в электропроводке или приборах, с последующим воспламенением их изоляции или пластмассовых изделий.

Перепады напряжения губительно влияют на все бытовые электроприборы, защитить их можно только применяя специальное устройство защиты от перенапряжения.

Защита от перенапряжения в сети

Обязанности по защите электрических сетей от действия природных и техногенных факторов лежит на организациях, обслуживающих данные сети. Оборудование по молниезащите и защите от перепадов напряжения в сетях с высоким напряжением устанавливается на опорах и мачтах линий передач, на электрических подстанциях всех уровней. Оборудование для защиты сетей также устанавливается на подстанциях заводов и фабрик, силовых подстанциях питания сетей электротранспорта.

Для защиты электрооборудования дома и бытовых электрических приборов в частных домах и квартирах могут быть установлены локальные устройства для защиты от скачков и перепадов напряжения.

производит линейку устройств защиты от скачков напряжения и перенапряжения. Подробнее об этих устройствах можно узнать в разделе «Защита от скачков напряжения».

Все устройства защиты по напряжению соответствуют требованиям российских и международных стандартов.

Устройства защиты от скачков напряжения и перенапряжения «Альбатрос» надежно будут защищать вашу сеть, электрическое оборудование и бытовые приборы от пагубного воздействия скачков напряжения и перенапряжения.

Обзор цен

Купить защитное устройство можно в любом магазине электрических товаров

Обращаем Ваше внимание, что цена может варьироваться в зависимости от нужного типа защиты от перенапряжений и конкретной марки устройства (Зубр, Альбатрос и прочие)

Рассмотрим приблизительную стоимость автоматики:

В большинстве случаев, при покупке комплектов защиты от перенапряжения предоставляются скидки.

Как часто в вашей квартире горела техника? Задавались ли вы вопросом о том, почему это произошло? Возможно более правильным было бы изначально позаботиться о том, что бы защитить свою технику от подобных ситуаций, ведь в нашей жизни они далеко не редкость. Во вторичном фонде электрика находится в плачевном состоянии и рассчитывать на то, что вас минует скачек напряжения не приходится. При том состоянии, в котором находятся наши городские электросети, скачки напряжения обыденная вещь. Просто сегодня он был незначительным и вы его не заметили, а завтра сгорела техника и крайнего вы вряд ли найдете.

Нас достаточно часто нанимают обслуживающие организации для проведения замены подъездной электрики и вводных распределительных устройств. Насмотрелись мы в домах таких ужасов, что рассказывать слишком долго, да и смысла в этом нет. В обще домовой электрике не предусмотрено никаких средств защиты, только в ТП стоят жуткие вставки, которые срабатывают уже тогда, когда в общем — то поздно. Спасают они разве что сам кабель, идущий от дома к ТП.

Как же обезопасить себя и технику в вашей квартире от подобной ситуации. Техника зачастую дорогостоящая, а ее внутренняя защита не предназначена для условий эксплуатации в России. Ведь в цивилизованных странах сам поставщик электроэнергии не пропустит к потребителю завышенное или заниженное значение напряжения, отключив питание до выяснения причин неисправности. У нас же в первую очередь страдают потребители и страдают без шансов на восстановление справедливости. За время работы в подобных домах я не слышал ни одного случая, когда жилец добивался компенсаций, а с жильцами в первую очередь приходится общаться именно нам. Впоследствии многие из них становились нашими клиентами и мы помогали организовать защиту от подобных ситуаций.

Только испытав на себе дорогостоящий ремонт техники люди понимают, что намного дешевле сразу приобрести и установить защиту, нежели потом разводить руками и искать виноватых.

Преимущества использования стабилизаторов

Стабилизаторы имеют ряд несомненных преимуществ:

1. При скачке напряжения за пределы допустимых значений обеспечивается отключение электросети, что предохраняет технику от сбоев в работе. Пороговые значения можно устанавливать на нужном уровне.
2. В пределах предельных значений происходит стабилизация напряжения с достаточной точностью. Даже самые простые и дешевые устройства обеспечивают выравнивание в пределах ±5%. Современные электромеханические приборы дают точность 3%, а инверторные устройства — 1%.
3. Стабилизаторы значительно повышают долговечность бытовой техники и электроники. Улучшается качество показа видеотехники. Прекращается мерцание ламп накаливания, что увеличивает их срок службы.
4. Широкий выбор по техническим характеристикам. Мощность разных моделей колеблется от 50 до 50 ВА до 150 кВА.
5. Качественные стабилизаторы практически не влияют на форму сигнала, а инверторные установки даже улучшают синусоиду.
6. Высокий КПД (98-99%).

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
3. Высокая цена, возрастающая с увеличением мощности.
4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Источники возникновения импульсных помех

Импульсная помеха (ИП) создается мгновенным всплеском напряжения в электросети с амплитудой более 4–6 тыс. В. ИП бывают в виде одиночного или множества (пачки) чередующихся импульсов. Это самая распространенная «болезнь» электросетей и наносит непоправимый вред электронным компонентам бытовой техники. Защита от ИП — питание оборудования с помощью сетевых фильтров. Другие системы защиты электрооборудования практически не настроены на защиту от ИП, поэтому не могут ее обеспечить.

Различают источники ИП:

1. Природные источники — удары молний поблизости с электросетями (воздушными или подземными), зона действия до 20 км.
2. Техногенные источники — процессы коммутации в период оперативного управления системами электропередач (включения/выключения) и аварийных ситуаций на трансформаторных подстанциях.

Согласно оперативным данным, наиболее часто встречаются ИП техногенного характера, что объяснимо уровнем изношенности сетей и большой потребительской нагрузкой.

Как защитить технику от скачков напряжения?

Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

Рассмотрим основные типы данных устройств.

Сетевой фильтр

Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

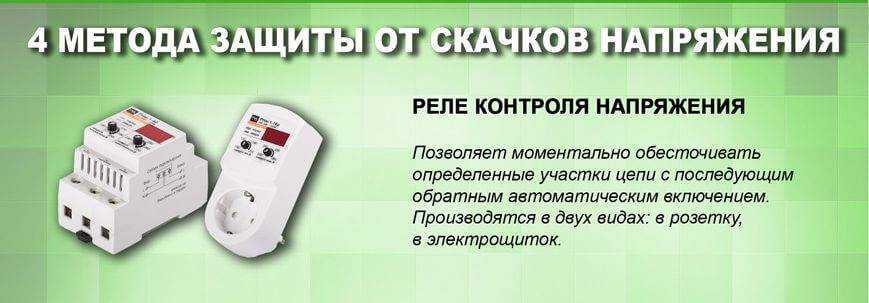

Реле контроля напряжения (РКН)

Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

Обратите внимание!

В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

Устройства защиты от импульсных перенапряжений (УЗИП)

Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

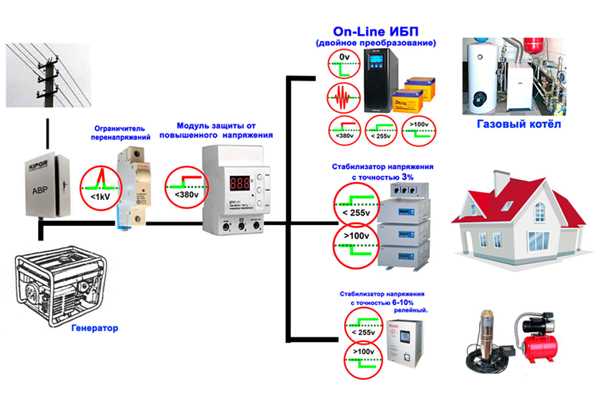

УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

Стабилизаторы напряжения

Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

Спасут ли пробки или автоматы?

Долгое время в домах использовались «пробки»: плавкие предохранители, защищающие от скачков напряжения. На смену им пришли современные и более удобные автоматы (автоматические выключатели). На сегодняшний день в большинстве квартир это единственные средства защиты от неполадок в сети.

Пробки и автоматические выключатели позволяют защититься от короткого замыкания, перегрева проводки и возгорания при перегрузке. Однако мощный электрический импульс может успеть пройти через автомат и вывести технику из строя. Такое случается, например, в следствие удара молнии. То есть обычные пробки не могут обеспечить полноценную защиту от перепадов напряжения.

Средняя стоимость РН на российском рынке

Сейчас разберёмся, по какой стоимости можно купить реле напряжения 220В для дома, попутно отметив некоторые характеристики устройств. Средняя стоимость, отмеченная в таблице, указана по состоянию на апрель 2021 года.

Марка, модель	Мах мощ-ность, кВт	Номи-нальный ток, А	Место уста-новки	Наличие термо-защиты	Средняя стоимость (по состоянию на апрель 2021 г.), руб.
Новатек-Электро РН 113	7	32	DIN-рейка	Есть	1700
DigiTOP V-protector 10AS	2.2	10	Розетка	Есть	1400
DigiTOP Vp-20A	4.4	32	DIN-рейка	Есть	1900
Новатек-Электро РН-116	3.5	16	Розетка	Нет	1600
ZUBR RBUZ D63t	13,9	63	DIN-рейка	Есть	2900

Есть и более дорогие модели, но в сегодняшнем обзоре мы их рассматривать не будем. Те же, которые вошли в нашу таблицу, можно смело назвать идеальными по соотношению «цена−качество».

Электрощит должен быть настолько аккуратно смонтирован, насколько это возможно

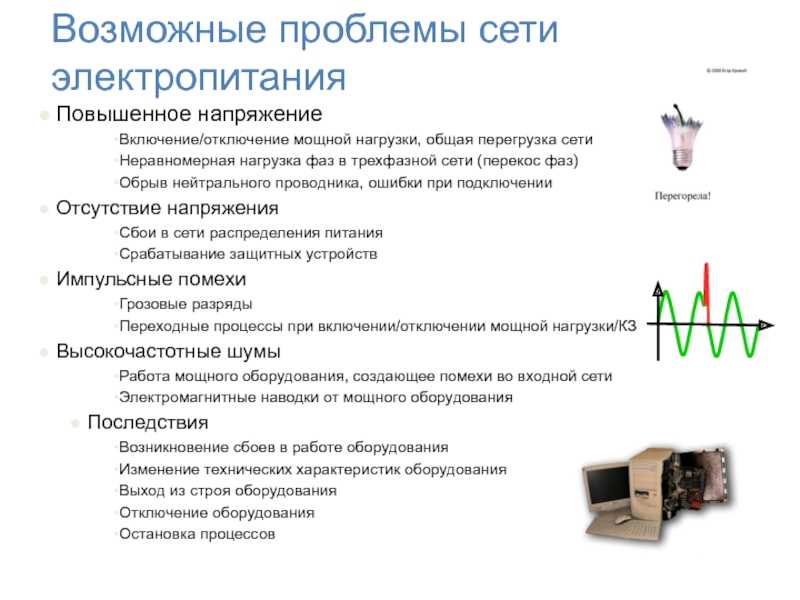

Виды перепадов напряжения

Известно несколько видов перепадов напряжения в сети, классифицируемых по их продолжительности и амплитуде. В соответствии с этими признаками, все они делятся на следующие группы:

• Кратковременные всплески небольшой величины, связанные с переходными процессами из-за включения силового оборудования (лифта или насосных станций, подключенных на эту же фазу) или с сильными грозовыми разрядами;
• Длительные падения напряжения ниже допустимого ПУЭ уровня;
• Сильное превышение допустимого максимума (перенапряжение, достигающее значений 260-300 Вольт) в течение длительного времени;
• Постоянные всплески напряжения значительной по величине амплитуды, возникающие из-за неисправности станционного оборудования.

Обратите внимание! Все приведённые выше отклонения расположены в порядке возрастания их опасности для подключённой к бытовой сети аппаратуры. В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники.

Если при кратковременных всплесках в сети чаще всего срабатывают входные двухполюсные автоматы, то в ситуации с длительным превышением напряжением значений порядка 300 Вольт могут случиться очень неприятные вещи. При этом возможно полное выгорание дорогостоящего оборудования, не защищённого качественным стабилизирующим устройством. Такие же последствия наблюдаются в случае попадания в строение сильного грозового разряда (особо опасно это явление в сельской местности).

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

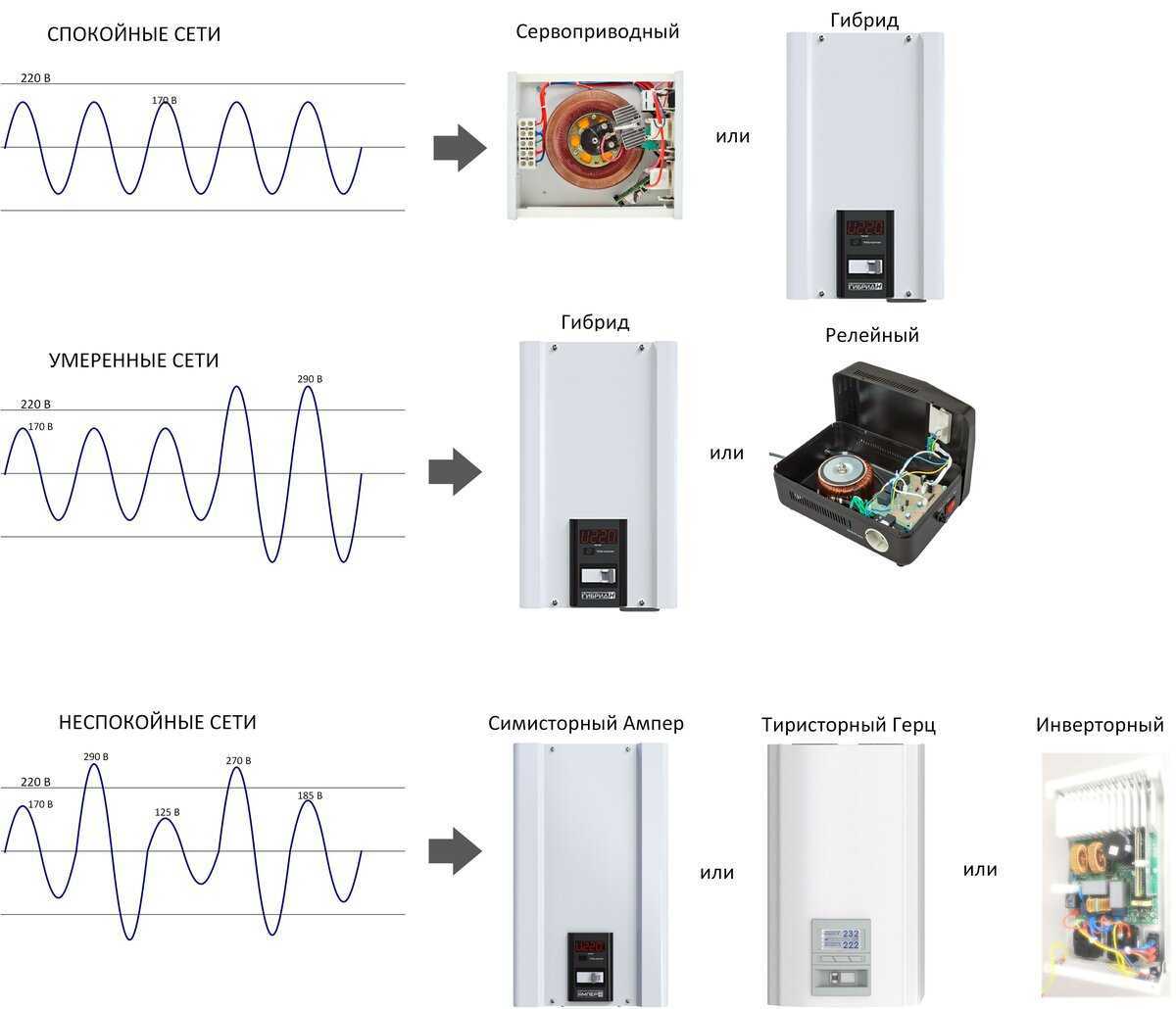

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.

Правила выбора

Причины возникновения аварийных ситуаций в бытовой электросети

Основные факторы перегрузок в сети 220 и 380 Вольт:

• грозовые разряды, молнии — самые высокоэнергетические явления на Земле;
• неправильная эксплуатация оборудования и низкий уровень квалификации персонала электросети;
• нарушение правил техники безопасности при эксплуатации электроустановок, в результате чего у потребителя будет не 220 В, а 380 В или менее 110 В;
• искра статического электричества;
• обрыв нулевого провода;
• импульсное напряжение из-за попадания грозы в линию электропередач;
• перепады тока в сети из-за одновременного включения большого количества приборов и оборудования.

Регулировка реле контроля напряжения

Для того чтобы реле напряжения смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно реле напряжения, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Допускаемое отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания РН эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью недорогих переносных стабилизаторов.

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к скачкам напряжения:

• К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В).
• Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения напряжения – 190 – 235В).
• Третья группа – это нагревательные приборы и освещение (допускаемые значения напряжения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Что касается времени задержки возобновления питания, то оно должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

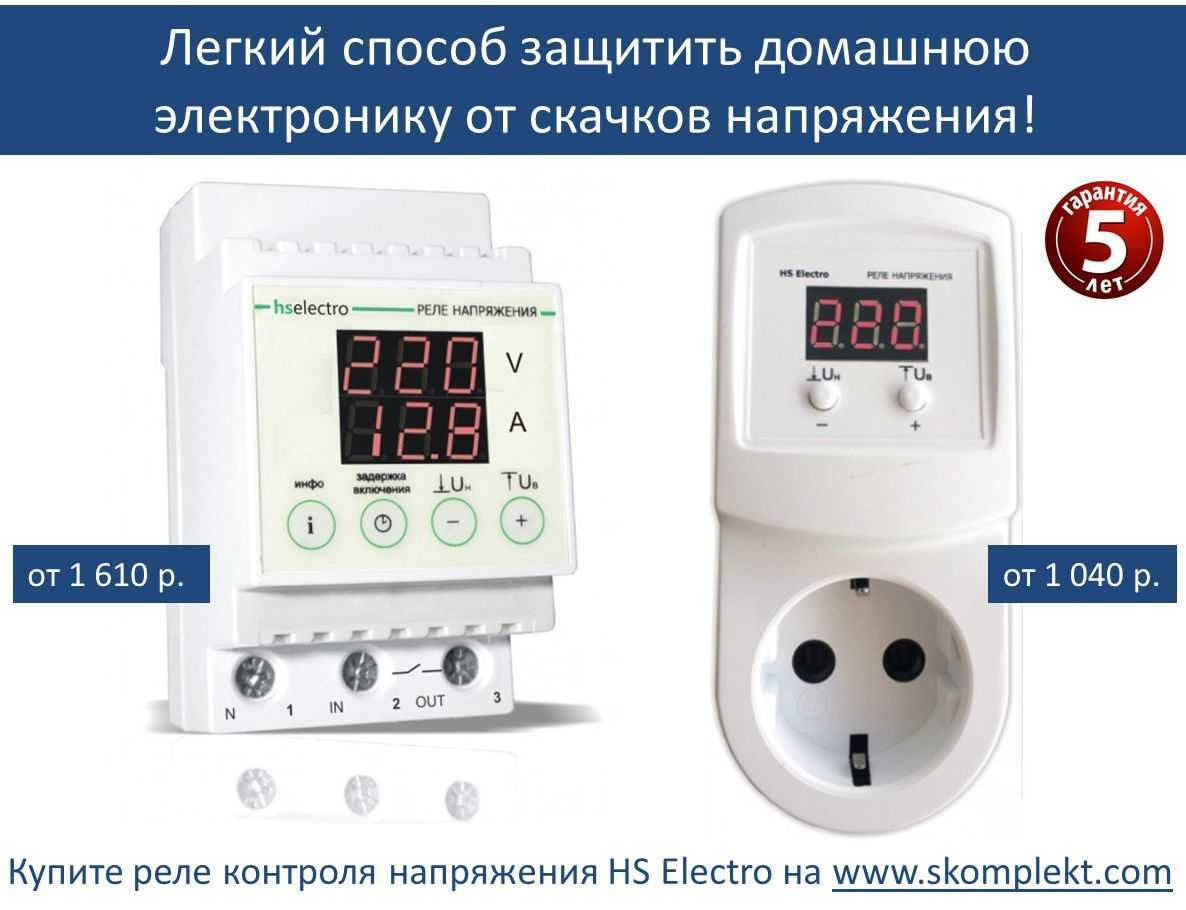

Куда установить: в розетку или электрощиток?

Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.

Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.

Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент

Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН

Реле контроля тока, устройство и принцип работы

Более сложные и более совершенные устройства защиты электроприборов от вышедшего за номинальные значения тока.

Их применение особенно оправдано в условиях, когда резкие скачки напряжения и короткие замыкания случаются часто, и эксплуатация сменных предохранителей является нецелесообразной, как в плане стоимости, так и в плане удобства.

Например, такие реле активно применяются на производстве. Они состоят из якоря особой формы, установленного на оси, один конец которой снабжен пружиной спиралевидной формы.

Также в конструкцию входит сердечник из электротехнической стали, оснащенный намагничивающей обмоткой.

Контролируемый ток, проходя через сердечник, намагничивает его, благодаря чему его полюса притягивают к себе якорь. Тот, в свою очередь, пытается тянуть за собой ось, в попытках ее повернуть.

Но ось прочно держится пружиной, препятствующей ее движению. Как только ток превышает допустимый номинал, сила электромагнита возрастает, в результате чего якорь преодолевает сопротивление пружины, тем самым проворачивая ось. Вследствие этого установленный на изолирующей шайбе около якоря контактный мостик замыкает неподвижный контакт, и цепь разрывается.

В отличие от одноразовых предохранителей, реле контроля тока считается многоразовым средством защиты. Как только уровень тока снижается обратно до номинальных значений, сила электромагнита падает, и якорь становится слабее спиралевидной пружины.

Ось возвращается в нормальную позицию и целостность цепи восстанавливается. Реле продолжает функционирование в штатном режиме, автоматически подключая защищаемые приборы к источнику питания.

Подводим итог

Как дома, так и на работе, людям периодически приходится сталкиваться с нестабильным поведением тока в электрической сети.

Перепады напряжения могут испортить дорогостоящее оборудование, а также привести к куда более серьезным последствиям, вроде пожара.

Причин этому может быть много — и старая проводка, и ошибки электриков, и различные внешние факторы.

Поэтому, дабы предупредить вредоносное воздействие подобных перепадов, важно заранее позаботиться о соответствующей защите. Правильный подбор защитного устройства — залог вашей безопасности
