Заземление кабельных лотков пуэ

1.7.122

Использование открытых и сторонних проводящих
частей в качестве PE-проводников
допускается, если они отвечают требованиям настоящей главы к проводимости и
непрерывности электрической цепи.

Сторонние проводящие части могут быть использованы в
качестве PE-проводников,
если они, кроме того, одновременно отвечают следующим требованиям:

1) непрерывность электрической цепи обеспечивается либо их
конструкцией, либо соответствующими соединениями, защищенными от механических,
химических и других повреждений;

2) их демонтаж невозможен, если не предусмотрены меры по
сохранению непрерывности цепи и ее проводимости.

Заземление проволочных лотков | Проектирование электроснабжения

Заземлению проволочных лотков необходимо уделять особое внимание. Проволочные лотки имеют некоторые особенности по сравнению с листовыми и лестничными лотками. Рассмотрим заземление и применение проволочных лотков с учетом нормативных документов

Рассмотрим заземление и применение проволочных лотков с учетом нормативных документов.

Почему стоит применять проволочные лотки?

1. Проволочные лотки дешевле листовых и лестничных лотков.
2. По нагрузочной способности проволочные лотки практически не уступают листовым лоткам.
3. Монтаж проволочных лотков дешевле.
4. Проволочным лоткам не требуются дополнительные дорогостоящие аксессуары.
5. Проволочные лотки обладают хорошей электро-магнитной совместимостью (ЭМС).
6. Проволочные лотки обеспечивают лучшее охлаждение кабелей по сравнению с закрытыми коробами.
7. На проволочных лотках скапливается меньше пыли.

Хочу остановиться на ЭМС проволочных лотков. Проволочные, как и сплошные лотки, обладают хорошей электромагнитной совместимостью за счет создания эффекта «сетки Фарадея», тогда как неметаллические системы (ПВХ-короба) неэффективны против подавления электромагнитных помех. На одном из семинаров говорили, что проволочные лотки по ЭМС даже эффективнее обычных перфорированных и неперфорированных лотков и именно поэтому их повсеместно применяют сотовые операторы.

А сейчас непосредственно про заземление проволочных лотков.

Любые токопроводящие кабельные конструкции должны быть присоединены к системе уравнивания потенциалов. С листовыми и лестничными лотками в этом плане дела обстоят лучше. Дело в том, что у проволочных лотков соединения не обеспечивают нужную проводимость. В связи с этим приходится предусматривать дополнительные меры по их присоединению к системе уравнивания потенциалов.

Например, в каталоге DKC сказано, что присоединять необходимо через каждые 20м, но на семинаре озвучили цифру 10м, поэтому будем исходить из более жестких требований.

Для присоединения проволочных лотков к системе уравнивания потенциалов можно использовать клеммы заземления, как на картинке ниже.

Клеммы заземленя для проволочных лотков

Монтаж выполняется достаточно просто: клемма присоединяется к стенке лотка и через клемму пропускают провод. В точке присоединения провода к клемме заземления необходимо снять изоляцию.

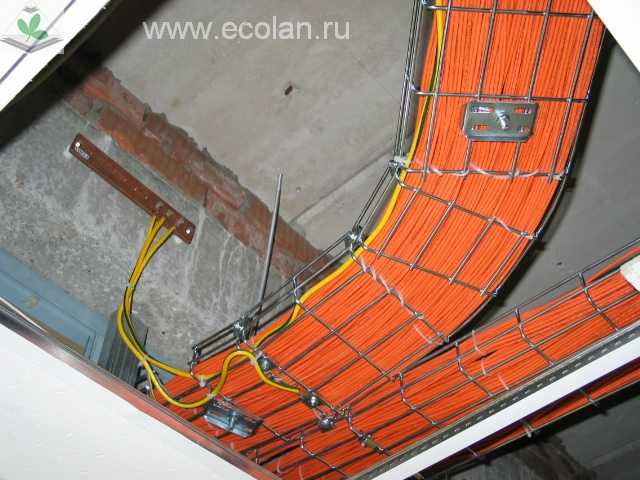

Монтаж заземления проволочных лотков

В качестве провода можно использовать желто-зеленый провод ПВ3.

Как определить сечение проводника заземления проволочного лотка?

Я считаю, что заземление лотков — это дополнительная система уравнивания потенциалов. В связи с этим сечение медного провода должно быть 4мм2.

Согласно ТКП 339-2011 (п.8.7.19) или ПУЭ 7 (п.1.7.83):

К дополнительной системе уравнивания потенциалов следует подключать все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние токопроводящие части и нулевые защитные проводники всего электрооборудования.

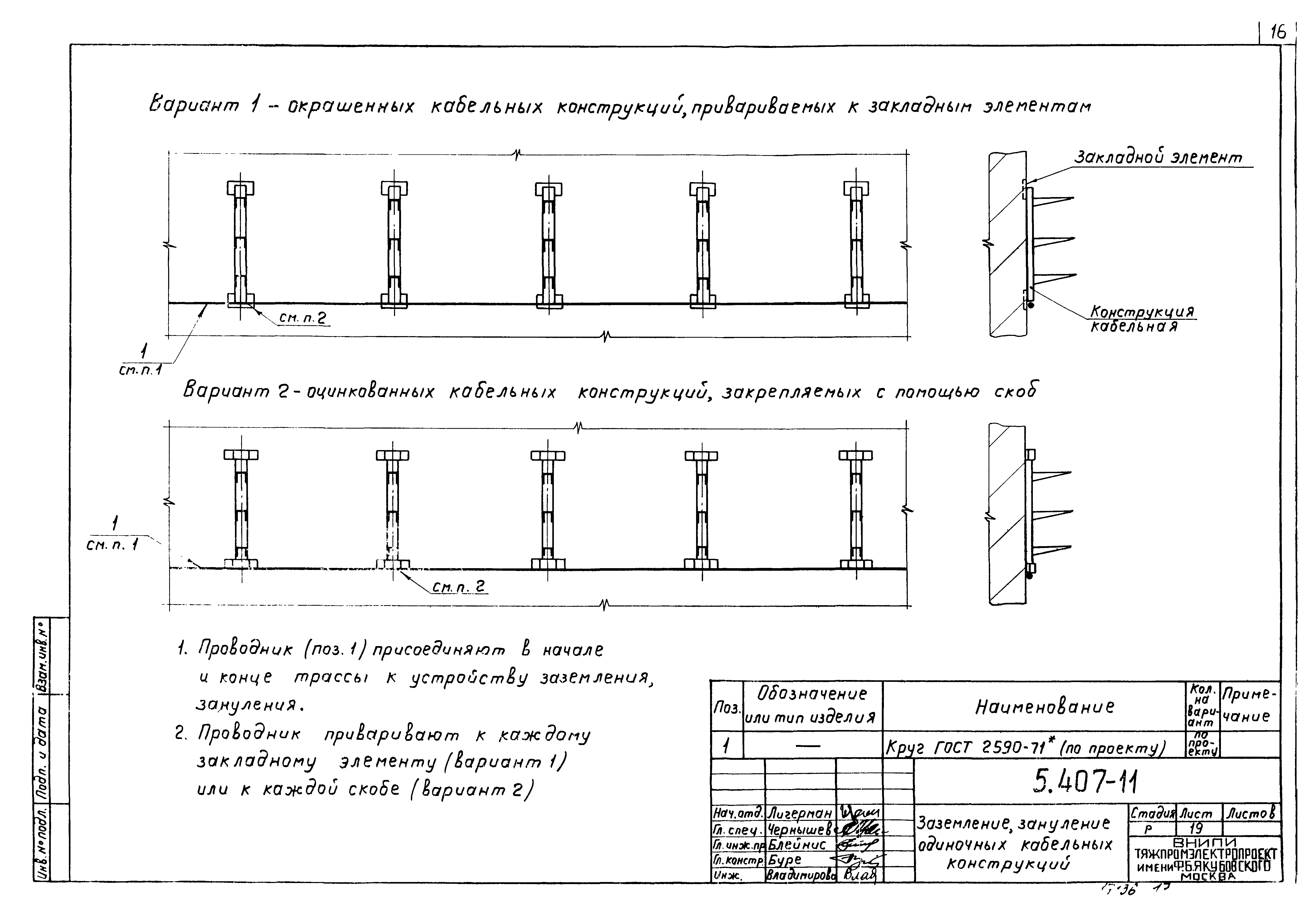

Осталось определить, в каких точках присоединять наш провод ПВ3 к магистрали системы уравнивания потенциалов.

Есть такой документ «Инструкция по устройству сетей заземления и молниезащите».

Согласно этому документу:

Соединенные секции лотков, коробов, профилей, кабельных блоков и прогонов, стальных труб электропроводок, а также струны, тросы, полосы и т.п., служащие для прокладки кабелей и проводов и (или) защиты их от механических повреждений, должны образовывать непрерывную электрическую цепь и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце трассы; при длине этих конструкций менее 2 м допускается присоединять их к комплексной магистрали в одном месте.

Стоит заметить, что данное требование относится к взрывоопасным зонам. Несмотря на это, присоединение проволочного лотка в двух точках в помещении с нормальной категорией будет не лишним. Кстати, согласно ПУЭ (таблица 7.3.14) не во всех взрывоопасных зонах можно применять проволочные лотки.

Вывод: провод ПВ3-4мм2 прокладываем вдоль трассы проволочного лотка. Через каждые 10м присоединяем к лотку при помощи клемм заземления, а концы провода необходимо присоединить к СУП.

1.7.121

В качестве PE-проводников в электроустановках напряжением
до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке
с фазными проводами;

стационарно проложенные изолированные или неизолированные
проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и
комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно
использовать в качестве защитных проводников при условии, что конструкцией
коробов и лотков предусмотрено такое использование, о чем имеется указание в
документации изготовителя, а их расположение исключает возможность
механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений
(фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при
условии выполнения требований 1.7.122;

металлические конструкции производственного назначения
(подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов,
обрамления каналов и т.п.).

НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА

Основными ориентирами служат нормы ПУЭ (в частности — г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.

Наличие проекта и его жесткое соблюдение в ходе монтажа – обязательное требование, любые отклонения согласовываются отдельно.

Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.

Согласно нормам исключение в любом случае делается для:

• взаимо резервируемых линий с разными источниками питания;
• цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
• цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты; стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.

Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.

Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.

К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.

Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.

Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.

Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).

1.7.163

Защитное заземление передвижной электроустановки в
системе  должно
быть выполнено с соблюдением требований либо к его сопротивлению, либо к
напряжению прикосновения при однофазном замыкании на открытые проводящие части.

При выполнении заземляющего устройства с соблюдением
требований к его сопротивлению значение его сопротивления не должно превышать
25 Ом. Допускается повышение указанного сопротивления в соответствии с 1.7.108.

При выполнении заземляющего устройства с соблюдением
требований к напряжению прикосновения сопротивление заземляющего устройства не
нормируется. В этом случае должно быть выполнено условие:

,

где  — сопротивление заземляющего устройства
передвижной электроустановки, Ом;

 — полный ток однофазного замыкания на открытые проводящие
части передвижной электроустановки, А.

Подсоединение провода к конструкции

Для того, чтобы заземление исправно работало необходимо определить, в каких точках соединять провод к конструкции. Правила по данному вопросу содержатся в «Инструкции по устройству сетей заземления». Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь. Также заземление должно прикрепляться к магистрали как минимум в двух местах. Однако, если длина магистрали меньше двух метров, то можно осуществить соединение с комплексной магистралью только в одном месте.

Несмотря на то, что эти правила заземления относятся к взрывоопасным территориям, лучше всего их использовать во всех случаях, и заземлять в двух точках. Также следует учесть, что не во всех взрывоопасных местах можно устанавливать проволочные лотки.

Заземление

Под заземлением понимают соединение электроустановок или какой-либо части электрической системы с землей или ее эквивалентом. Вся заземляющая система обычно состоит из самого заземлителя (металлические элементы, расположенные непосредственно в земле) и проводников. В целях безопасности заземлять рекомендуется любые электрифицированные здания и сооружения (в том числе и несущие системы информационных и электрических кабелей и проводов), особенно, если они располагаются непосредственно вблизи водоемов.

На сегодняшний день существует множество различных схем заземления кабельных лотков и коробов, но наиболее популярными в немасштабном строительстве (частные дома, коттеджи, дачи и пр.) являются следующие.

Кольцевой заземлитель

В качестве заземлителя могут использоваться плоский провод из оцинкованной или нержавеющей стали (30х3,5 мм, 40х4 мм), круглый провод электрический медный (8 мм), круглый провод из оцинкованной или нержавеющей стали (10 мм). Заземлитель из выше указанных материалов укладывается в виде кольца по периметру архитектурного сооружения на расстоянии от фундамента не менее одного метра и на глубину не менее полуметра. При укладке минимум 80% заземлителя должно находиться в почве. Все элементы общей электрической системы здания, а также кабельные лотки и короба для проводов подсоединяются к одному кольцевому заземлителю.

Глубинный заземлитель

Глубинный заземлитель изготавливается из тех же материалов, но располагается в земле не по периметру здания, а вертикально. В зависимости от класса молниезащиты и заземления коробов электротехнических для прокладки проводов или кабелей определяется глубина залегания. Заземлитель размещается на расстоянии минимум один метр от фундамента здания на глубину от 2,5 до 9 метров. При устройстве молниезащиты количество заземлителей определяется количеством токоотводов от молниеприемника. При устройстве классической системы заземления несколько токоотводов могут быть подсоединены к одному заземлителю. Если вокруг здания расположено несколько глубинных заземлителей, то они должны быть дополнительно соединены между собой.

Фундаментный заземлитель

Как следует из названия, данный тип заземлителя располагается непосредственно внутри бетонного фундамента здания или сооружения, или, говоря другим языком, в качестве заземлителя используется арматура железобетонных свай или плоского основания. Данный тип заземления нужно предусматривать еще на стадии проектирования. Для уже возведенных объектов реализация фундаментного заземления кабельных металлических коробов и лотков не представляется возможной или трудноосуществима.

Металлосвязь кабельных лотков

Хотя лотки соединяются между собой с помощью болтов, благодаря чему имеют непрерывное соединение конструкции и некоторую проводимость электрического тока, их необходимо соединять дополнительными перемычками. Ведь согласно ГОСТ 10434.82 трассу можно считать заземленной только при применении перемычек.

Также необходимо знать, какое сечение провода следует использовать для того, чтобы заземлить лоток для прокладки кабеля. Если используются перемычки как проводники, то они должны иметь сечение от 4 до 6 мм², а изоляция должна иметь правильную цветовую маркировку, которая состоит с желтого и зеленого цвета.

Если самостоятельно изготавливать такие перемычки, то можно применять гибкий многожильный провод марки ПВ-3. Однако следует помнить, что такой провод должен иметь наконечник, в основном его устанавливают с помощью опрессовки.

Также следует учесть, что болты соединения защитных проводников не могут использоваться в иных целях, например, для соединения боковых частей лотков, или крепления к опорам. Некоторые производители в комплект к лоткам ставят специальные шайбы, которые имеют зубцы. Такие шайбы обеспечивают повышенную надежность контакта, а также отсекают вероятность ослабления зажимных гаек или специальных шин.

Как проводить заземление кабельных лотков

Перед вводом кабельных трасс в эксплуатацию специалисты выполняют ряд дополнительных мер, увеличивающих безопасность оборудования. Одной из таких мер является заземление кабельных лотков. Поскольку существуют разные виды лотков, то можно найти отличия в процессе заземления. В частности, это касается проволочных видов. В любом случае монтаж должен соответствовать нормативным требованиям стандартов ГОСТ и правил устройства электроустановок.

Металлосвязь

Изначально пользователю может показаться, что прикручивание лотков между собой с использованием специальных винтов позволяет достичь непрерывности кабельной конструкции. Однако хорошая металлосвязь, выраженная в определенной проводимости напряжения, не всегда обеспечивается на электроустановках. Поэтому трасса может считаться заземляющим проводником только в том случае, если используются дополнительные перемычки, либо лотки соединены согласно ряду требований ГОСТ 10434-82.

Чтобы упростить ориентирование в системе заземления, перемычки всегда окрашиваются в определенную цветовую маркировку. Как правило, она являет собой комбинацию желтого и зеленого цвета. Сечение варьируется в пределах 4…6 мм кв.

Создавая заземление лотков с применением собственноручно изготовленных перемычек, необходимо всегда помнить, что нельзя оставлять концы необработанными. На практике делают опрессовку. Винты для зажима защитных проводников не должны использоваться для дополнительных задач, например, для соединения торцевой части лотка или фиксации на опоре.

В некоторых моделях продукции винтовые метизы для лотков могут иметь шайбы или гайки с так называемой «царапающей» поверхностью. Такое технологическое решение было принято производителями для улучшения надежности электрического контакта. Таким образом, вероятность ослабления гаек сводится к нулю. В качестве альтернативы можно встретить маленькие пластины из меди, которые называются шинками.

Преимущества применения проволочных изделий

По сравнению с рядом другой продукции, проволочные кабельные лотки обладают рядом положительных особенностей, а именно:

• кабельная разновидность на порядок дешевле изделий лестничного и листового типа;
• установка не требует серьезных финансовых затрат;
• стоимость продукции дает возможность извлечь дополнительную финансовую выгоду;
• по сравнению с закрытыми коробами, здесь кабели охлаждаются гораздо лучше;
• заземление выполняется по сравнительно простой схеме;
• внутри скапливается меньшее количество пыли;
• для эксплуатации не надо приобретать дорогостоящие аксессуары;
• с точки зрения показателей нагрузки кабельный лоток ничем не уступает листовому.

Для заземления проволочного лотка требуется меньше усилий, так как изначально продукция имеет хорошие показатели электромагнитной совместимости. Причиной тому является конструкция, которая создает эффект «сетки Фарадея». Продукция, выполненная из поливинилхлорида, не может обеспечить качественное подавление электромагнитных помех. Результатом тому является широкое применение металлических кабельных трасс производства компании ДКС сотовыми операторами.

С точки зрения нормативной документации, заземление лотков по пуэ требуется выполнять в обязательном порядке. Токопроводящая несущая кабель конструкция нуждается в комплексной защите, а сама процедура выполняется в соответствии с профильными требованиями.

Так, например, заземление лотков марки dkc выполняется как минимум в 2-х местах в кабеленесущей линии, и как минимум в одном месте, где она заканчивается на ответвлении.

Упаковка и транспортирование

Незащищенные участки кабельных коробов и лотков перед транспортировкой должны быть законсервированы.

Прямолинейные участки допускается упаковывать частично. Торцы должны быть закрыты специальными заглушками.

Элементы кабеленесущих систем пакуют в тару, деревянную или другого вида, при условии обеспечения сохранности продукции от механических повреждений.

При упаковке масса одного грузового места не должна превышать 500 кг. Каждое грузовое место оснащается упаковочным листом с транспортной маркировкой.

Кабельные короба и лотки могут транспортироваться всеми видами транспорта при условии соблюдения правил перевозки грузов, которые действуют на этом виде транспорта.

Нормированный срок хранения электротехнических коробов, лотков и компонентов системы до ввода в эксплуатацию – не менее трех лет.

Заземление кабельных лотков: элементы, требования и особенности применения

На этапе ввода в эксплуатацию кабельных трасс электрики осуществляют некоторые меры, повышающие безопасность оборудования. К числу таких действий относится заземление кабельных лотков.

Существует множество разновидностей лотков, отличающихся по типу заземления. Наиболее распространенный тип лотков — проволочные. Они должны устанавливаться в соответствии с условиями, изложенными в ГОСТах и ПУЭ (Правила устройства электроустановок).

Некоторым малоопытным пользователям кажется, что соединение лотков винтами обеспечивает непрерывность кабеля. Однако надежная металлосвязь, о которой судят по проводимости напряжения, достигается далеко не на всех электрических установках. Трасса относится к заземляющим проводникам только при наличии дополнительных перемычек или в случае соединения лотков по определенным стандартам. Требования к соединению изложены в ГОСТ 10434-82.

Для упрощения ориентации в заземлительной системе перемычки должны соответствовать некоей цветовой схеме. Чаще всего речь идет о сочетании зеленого и желтого цветов. Пределы сечения устанавливаются от 4 до 6 квадратных миллиметров.

При организации заземления с использованием самостоятельно сделанных перемычек не следует забывать о важном правиле: концы должны быть обработаны. Под обработкой понимается опрессовка. Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре

Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре.

В отдельных модификациях продукции винтовые метизы для лотков оснащаются шайбами или гайками. Эти элементы имеют «царапающую» поверхность. Благодаря такой особенности обеспечивается более надежный электрический контакт, поскольку риск ослабления крепежа значительно уменьшается. Также применяют небольшие медные пластины (их еще называют шинами).

1.7.120

Если здание имеет несколько обособленных вводов,
главная заземляющая шина должна быть выполнена для каждого вводного устройства.
При наличии встроенных трансформаторных подстанций главная заземляющая шина
должна устанавливаться возле каждой из них. Эти шины должны соединяться
проводником уравнивания потенциалов, сечение которого должно быть не менее
половины сечения PE (PEN)-проводника той линии
среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее
сечение. Для соединения нескольких главных заземляющих шин могут использоваться
сторонние проводящие части, если они соответствуют требованиям 1.7.122 к
непрерывности и проводимости электрической цепи.

Подсоединение провода к конструкции

Для того, чтобы заземление исправно работало необходимо определить, в каких точках соединять провод к конструкции. Правила по данному вопросу содержатся в «Инструкции по устройству сетей заземления». Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь. Также заземление должно прикрепляться к магистрали как минимум в двух местах. Однако, если длина магистрали меньше двух метров, то можно осуществить соединение с комплексной магистралью только в одном месте.

Несмотря на то, что эти правила заземления относятся к взрывоопасным территориям, лучше всего их использовать во всех случаях, и заземлять в двух точках. Также следует учесть, что не во всех взрывоопасных местах можно устанавливать проволочные лотки.

Дополнительные особенности

Если говорить о самом процессе заземления кабельных лотков, то некоторые компании рекомендуют осуществлять его с интервалом в двадцать метров. Однако по мнению специалистов заземлять следует каждые десять метров. Подобное заземление используют, когда конструкция эксплуатируется в неблагоприятных условиях.

Для правильного и надежного подключения к кабельному держателю рекомендуется применять специальные, а иногда и усиленные клеммы. Продаются они практически на всех рынках или строительных гипермаркетах. Монтаж осуществляется очень просто. Вначале необходимо прикрепить клемму к боковой стенке лотка, далее пропустить кабель через ее отверстие. В том месте, где провод соприкасается с отверстием, в клемме должна быть снята изоляция.

Теперь вы знаете, как осуществляется заземление кабельных лотков и какие требования нужно учитывать при организации такого рода защиты. Надеемся, информация была для вас полезной и понятной!
