Крепление с помощью клипс
Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,
Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.
Металлические клипсы
Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.
Пластиковые клипсы
Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.
Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.
Самоклеящаяся клипса
Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.
Клипсы с гвоздем
Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.
Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

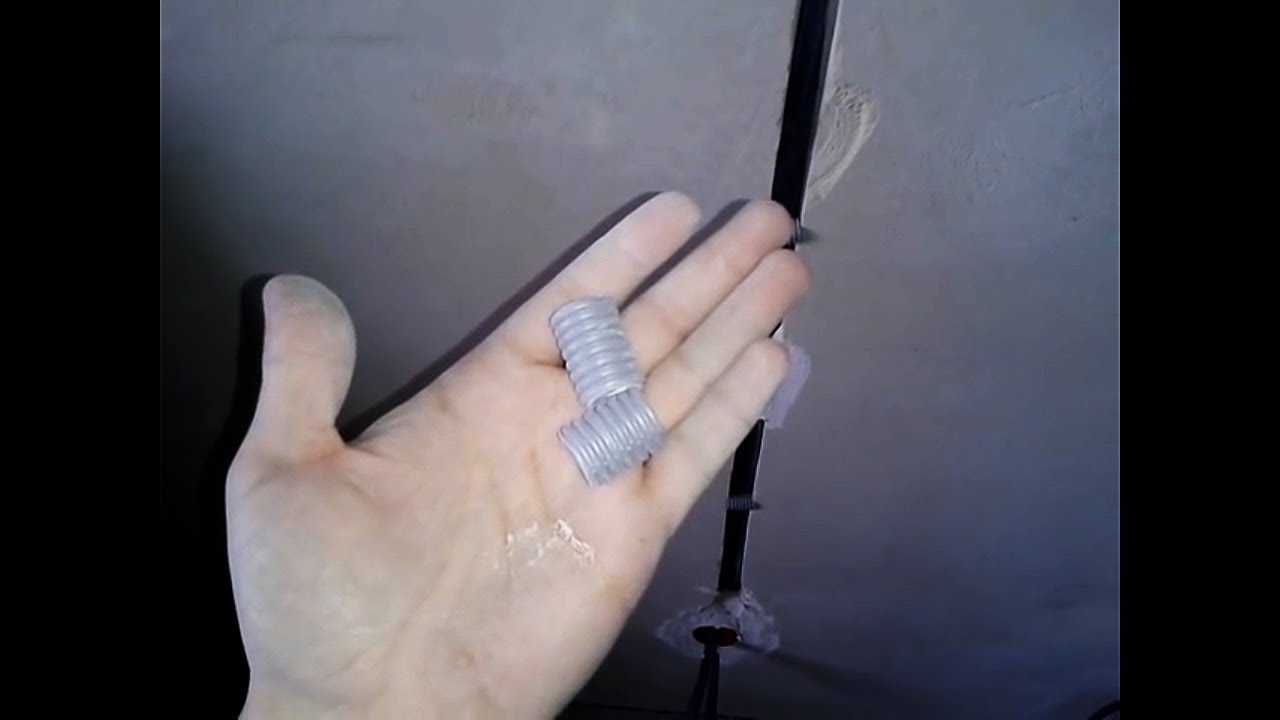

Монтаж проводки в штробе
При выполнении скрытого монтажа кабели прокладываются в штробы. Для крепления проводов в штробах можно использовать один из следующих методов:
- гипсовым или алебастровым раствором;
- дюбель-стяжками. Крепежные элементы монтируются перед прокладкой провода. Довольно длительный метод монтажа, особенно при работе с твердыми основаниями;
- обычными дюбелями или гвоздями. Это самодельные крепежи, в которых дюбель пробивается через кусок металла или пластика, непосредственно фиксирующий кабели.
В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.
Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.
Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.
Исходя из этого, различают 2 вида прокладки электрических коммуникаций:
- открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
- скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).
Порядок монтажа сети в трубах
Разновидности изделий
Дюбель-хомуты не отличаются широким разнообразием категорий и видов, поскольку являются узкоспециализированными изделиями. Тем не менее, есть свои варианты по конструктивным особенностям и материалу изготовления. Например, металлические и пластиковые.
По конструкционным особенностям
Данный критерий позволяет выделить три основных типа крепления:

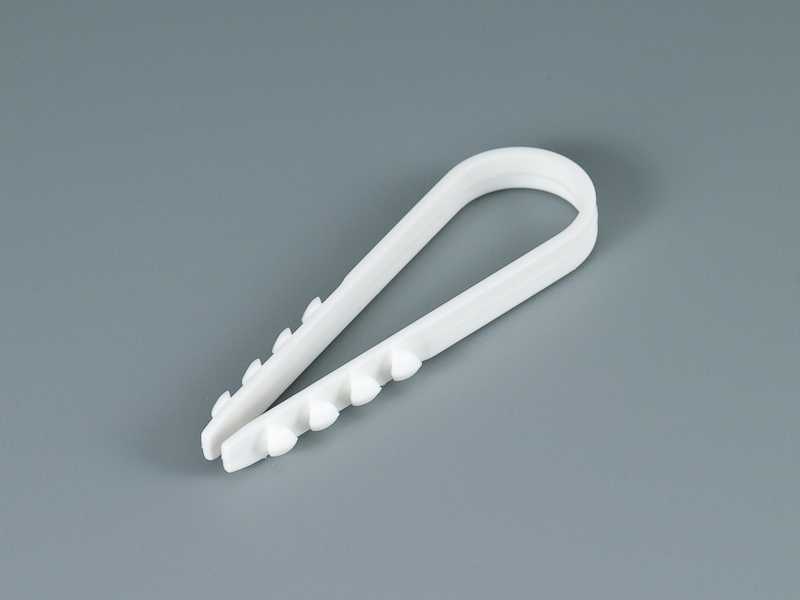

Скобы – обычные пластиковые полоски с зубчиками для предотвращения обратного хода. Подходят для крепления проводки с общим диаметром 6-25 мм. Количество компонентов зависит от веса кабеля. Технология может применяться для крепления гофры и гладких труб аналогичного диаметра.
Монтажная площадка с хомутом. При рассмотрении данного изделия вы обнаружите пластиковый дюбель со стандартными зубчиками, конец которого оснащен прямоугольной петлей. Хомут нужно продеть через петлю и зафиксировать кабель. Достоинство данного метода – возможность затянуть гофру или пучки проводки разного диаметра.
Распорки или «вертолеты». Конструкция подразумевает применение дюбеля с петлей, внутрь которого нужно вставить пластиковый стержень для распорки. Максимально допустимая нагрузка составляет 8 кг. Можно крепить кабели, пучки проводов, гофру диаметром до 32 мм. Распорные дюбель-хомуты делятся на две отдельные разновидности. В первом случае изделие является цельным, стержень установлен в дюбеле и забивается в стену вместе с ним
Увеличивается жесткость конструкции, но при работе с ней нужно соблюдать осторожность, поскольку сначала кабель или гофра продевается через хомут, а уже после дюбель забивается в стену.
Вторая разновидность распорочных дюбель-хомутов – дугообразное крепежное изделие без петли. В данном случае можно устанавливать гофру, провод или пучок кабелей фиксированного диаметра
Т. е. нет подходящего диапазона, а диаметр кабеля должен совпадать с диаметром дуги. Существуют распорки с одной или двумя дугами для параллельного крепежа двух гофрированных труб или проводов.
По материалам изготовления стяжки
Речь идет о выборе материала для изготовления крепежа кабеля. Стяжки (хомуты) могут производиться из нейлона, полиэтилена или полипропилена. Рассмотрим каждый из них по отдельности:
- Самым популярным материалом считается нейлон. Это обусловлено повышенной прочностью и максимальной нагрузкой полиамидных компонентов по сравнению с полиэфирными (к которым относятся две остальные разновидности пластика). Материал может эксплуатироваться при температуре до +85 град. Цельсия. Более высокие температуры приводят к сокращению предела растяжения нейлоновой стяжки в 5-10 раз. Отличный вариант для кабеля и пучков проводов, но непригодный для фиксации нагревающихся труб.
- Полиэтиленовые хомуты – более дешевые изделия с повышенной чувствительностью к ультрафиолету, поэтому их нельзя эксплуатировать под открытым небом. Можно использовать дюбель-хомуты из стабилизированного полиэтилена, но даже в таком случае с течением времени повышается хрупкость и уменьшается несущая способность изделий.
- Полипропиленовые стяжки – прочные и жесткие изделия по сравнению с полиэтиленовыми, но также чувствительные к свету. Добавив стабилизатор, можно повысить стойкость к ультрафиолету, но при этом будет увеличена стоимость компонентов. Поскольку монтаж зачастую осуществляется внутри зданий, то чувствительность к ультрафиолету не является столь ощутимым недостатком.
Крепление открытой проводки
В деревянных строениях без дополнительной внутренней отделки провода прокладывают открытым способом. Так же приходится поступать и в тех случаях, когда ремонт не предвидится, но нужно установить дополнительную розетку или светильник. Если нет возможности протянуть кабель в плинтусе, используют кабель-каналы, изоляторы или пластиковые скобы с гвоздиками.
Кабель-каналы – это 2-метровые пластиковые короба разного сечения с защёлкивающимися крышками. Короб крепится к поверхности саморезами, вкрученными во внутреннюю поверхность задней стенки, в него укладываются проводники и закрываются крышкой.
Изделия бывают разного цвета, в том числе с рисунком под дерево, что позволяет не нарушать эстетику помещений Источник cable.ru Фарфоровые изоляторы позволяют выполнить крепление провода к стене или потолку, имитируя стиль ретро в интерьере. Они выполнены в виде небольших бочонков со сквозным отверстием, через которые и фиксируются гвоздиками или саморезами, а между ними натягиваются скрученные в витой жгут провода.
На фоне деревянных стен изоляторы смотрятся органичнее, чем кабель-каналы
Пластиковые скобочки с отверстием под гвоздь, который обычно идёт в комплекте, фиксируются к поверхностям из дерева, пластика и других нетвёрдых материалов. С их помощью одиночные кабели можно закрепить и на мебели, например, чтобы упорядочить компьютерные провода под рабочим столом. Они часто используются для прокладки телефонного или интернет-кабеля над плинтусом.
Гвоздевые скобы для открытого монтажа Источник www.elektrikaup.ee
Из инструментов при электромонтаже по деревянным и аналогичным поверхностям понадобится лишь молоток или шуруповерт, который вполне можно заменить обычной отвёрткой.
На что будем крепить?
Основания для крепежа кабелей разделяют, в основном, на твердые и мягкие. Под твердыми подразумеваются металл, бетон, кирпич. Под мягкими, соответственно, древесина или штукатурка. Существуют еще так называемые ломкие основания — гипсокартон или легкий бетон. Последняя разновидность оснований — тонкие — древесноволокнистые плиты.
Твердые основания. Универсальным крепежом считается дюбель-гвоздь. Минус такого способа крепления — длительный процесс. Необходимо просверлить каждое отверстие, и вставить дюбель.
Мягкие основания. В работе с мягкими основами применяют саморезы, либо гвозди. Установка максимально быстрая и простая.
Ломкие основания. Есть несколько вариантов крепежей: крепежи с клеевым основанием; дюбеля специальной конструкции.
Тонкие основания. Подойдут гвозди мелких размеров. Крепление кабеля к стене с тонким основанием может еще производится скобами.
Как упорядочить пучки проводов
В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.
Крепление кабеля для упорядочивания проводов
Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.
Специализированный крепеж
Как правильно провести проводку в доме, если в местах расположения кабелей нет возможности сверлить поверхность, или тип проводника имеет необычную специфику? Для этого вам на помощь придут редкие, но от этого не менее полезные приспособления для монтажа.
- Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Применяется при установке тёплых полов, систем защиты от наледи и обогрева наружных площадок. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная.
- При установке антиобледенительных систем, необходимо протягивать кабель внутри водосточных труб. Существует два вида креплений, предназначенных для этого – оцинкованная лента и специальные пластиковые клипсы.
- Отдельно отметим алюминиевый скотч, предназначенный для установки проводов на водопроводных трубах. Он обеспечивает максимальную теплоотдачу и высокую плотность прилегания кабеля к трубе.
Способы прокладки
Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.
Варианты прокладки проводки в квартире по потолку и по полу
Открытый
У наружного способа преимущества следующие:
- Дешевизна монтажных работ.
- Простота самостоятельного монтажа.
- Упрощенная возможность переделки разводки и формирования новых линий.
Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно
Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.
Скрытый
Среди достоинств скрытого электромонтажа проводов числятся:
- Более высокая безопасность и долговечность проводки.
- Меньший риск возникновения пожара при перегреве и оплавлении проводов.
- Эстетичный вид интерьера.
Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.
Размер сечения проводов для открытого и закрытого монтажа электропроводки

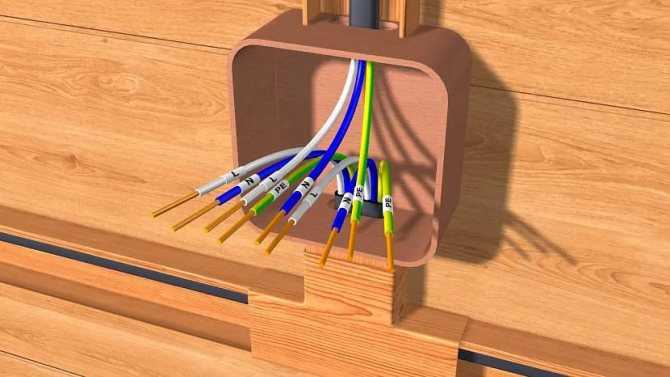

Деревянная стена
Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:
- Кабельная линия должна быть проложена в негорючей оболочке.
- Ввод в здание через стену должен быть обустроен металлической втулкой, изготовленной из толстостенной трубы.
Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофротрубу или металлорукав.
Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава
При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:
| Диаметр гофротрубы мм | Шаг крепления мм | Диаметр гофротрубы мм | Шаг крепления мм |
| 20 | 1000 | 50 | 1700 |
| 25 | 1100 | 63 | 2000 |
| 32 | 1400 | 75 | 2300 |
| 40 | 1600 | 90 | 2500 |
В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:
Самодельные крепежи
В некоторых случаях можно обойтись без покупки фиксаторов. Можно использовать самодельные приспособления. Обычно это небольшая пластина из мягкого металла, которую можно прикрепить посредством гвоздя, самореза к поверхности стены. Можно продумать и другие «конструкции» крепежа из подручных материалов. Главное, чтобы они не были пожароопасными в процессе эксплуатации.
В любом случае электромонтаж кабеля должен производиться в соответствии с тем, из чего именно сделана стена, в каком помещении будет использоваться проводка, какую именно проводку хочется сделать в комнате. Для фиксации самого кабеля можно использовать разноплановые техники и приспособления. Можно выбрать даже те, которые не предполагают сверления поверхности стены. А некоторые даже становятся «изюминкой» интерьера помещения.
Крепление кабель канала к стене с помощью саморезов.
Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.
Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.
Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.
Крепление кабель-канала на дюбель-гвозди.
Понадобятся такие инструменты:
- Перфоратор.
- Дюбель-гвозди.
- Острый нож.
- Уровень и карандаш.
- Отвёртка.
Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.
Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.
Как крепить кабель канал на клей (жидкие гвозди).
Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.
Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.
Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.
Крепление кабель канала на металл.
Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.
Методы крепления к стенам из различных материалов
В зависимости от вида поверхности выбирается и способ крепления.
- Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
- Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
- Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).
Общие правила и особенности
Навигация по странице
Классическое крепление провода к стене требует соблюдения определенных правил:
- расстояние между крепежами составляет от 40 до 50 см;
- дюбель, саморез или винт должен вворачиваться до упора, тогда их шляпки не смогут повредить изоляционный слой;
- шнуры должны укладываться равномерно, без заломов, излишки скрываются в укромных местах;
- кабеля в здании прокладываются по прямой линии.
Допускается меньшее расстояние между точками фиксации. На повороте их размещают через каждые 10 см, такой подход препятствует провисанию шнуров, помогает их надежно зафиксировать.
Общие правила
При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:
- Оптимальное расстояние между крепежом — 40-50 см.
- Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
- Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
Укладывать кабель желательно по прямой — вертикально или горизонтально
В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.
Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов
Сначала рассмотрим первый способ с помощью привычного всем перфоратора.
Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:
Дюбель-стяжка для крепления одиночного плоского или круглого кабеля
Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.
Кабельная стяжка с отверстием под дюбель
Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.
Монтажная квадратная площадка
Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.
Клипсы под гофру
Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.
Металлические скобы
Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.
Самоклеющаяся площадка
Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.
